En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| NISSAN 1986/93: QUEST | SENTRA | STANZA | VAN | 200SX | 240SX | 300ZX |
| QUEST | Viene de la pagina anterior.. |
| 1993 - POWER GROUND | CEC UBIC. DE COMP. |
| 1993 - POWER GROUND | ESQUEMA ELECTRICO |

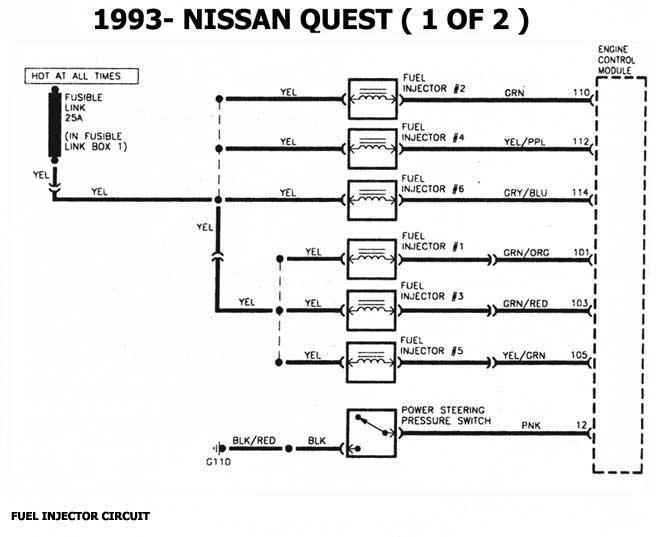

| 1993 - INJECTORES | ESQUEMA ELECTRICO |

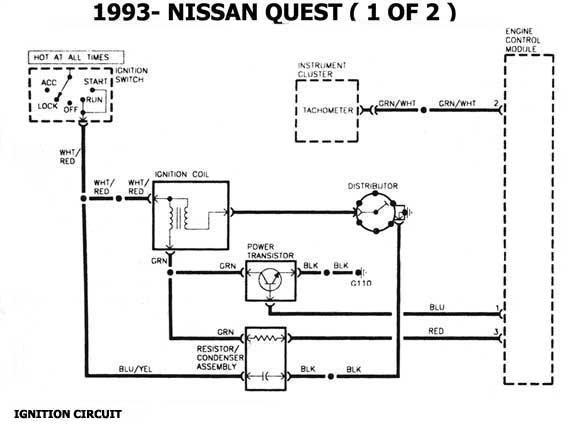

| 1993 - ENCENDIDO | ESQUEMA ELECTRICO |

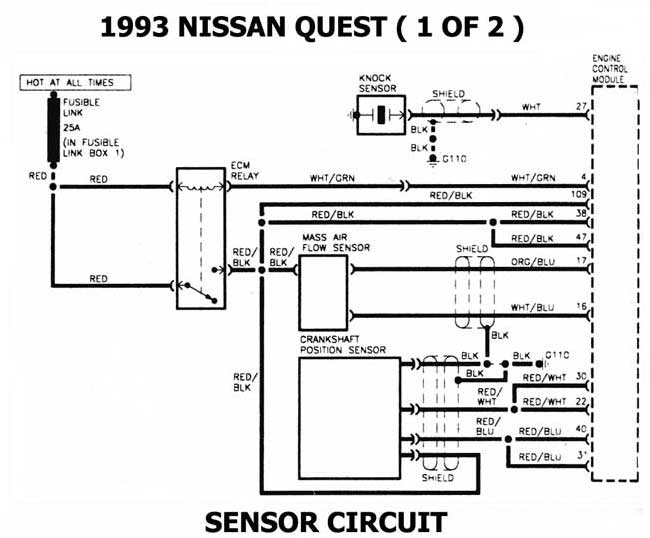

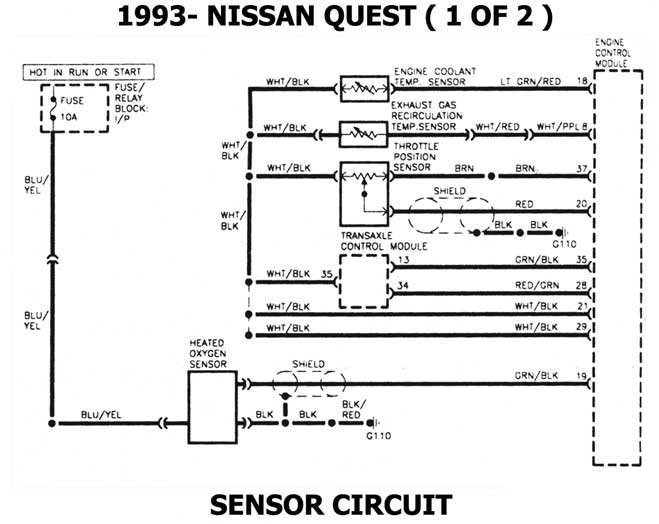

| 1993 - SENSOR | ESQUEMA ELECTRICO |
| 1993 - BOMBA DE GASOLINA | ESQUEMA ELECTRICO |
| 1993 - SENSOR | ESQUEMA ELECTRICO |

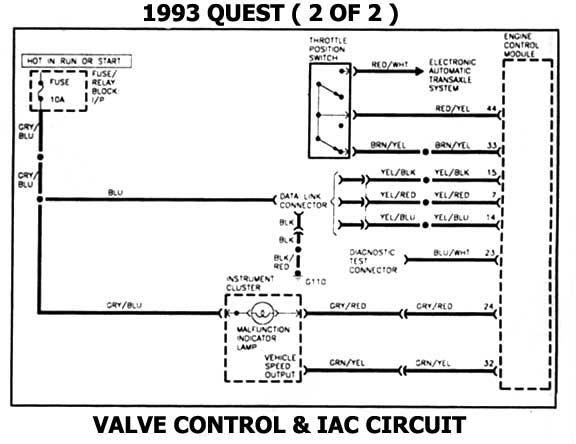

| 1993 - VAL DE CONTROL [IAC] | ESQUEMA ELECTRICO |

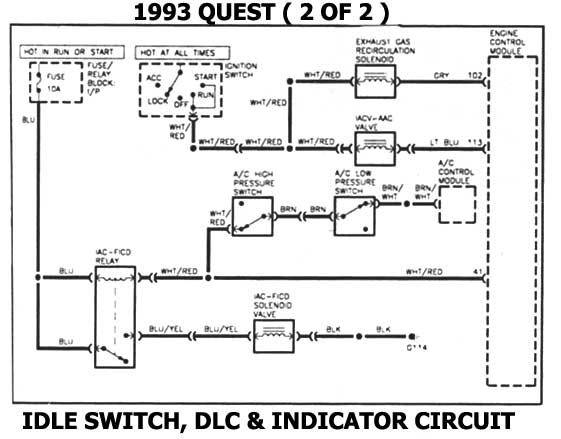

| 1993 - IDLE-SWITCH- DLC | ESQUEMA ELECTRICO |
| SENTRA | |
| 1986/88 | CEC UBIC. DE COMP. |
| 1989/90 | CEC UBIC. DE COMP. |

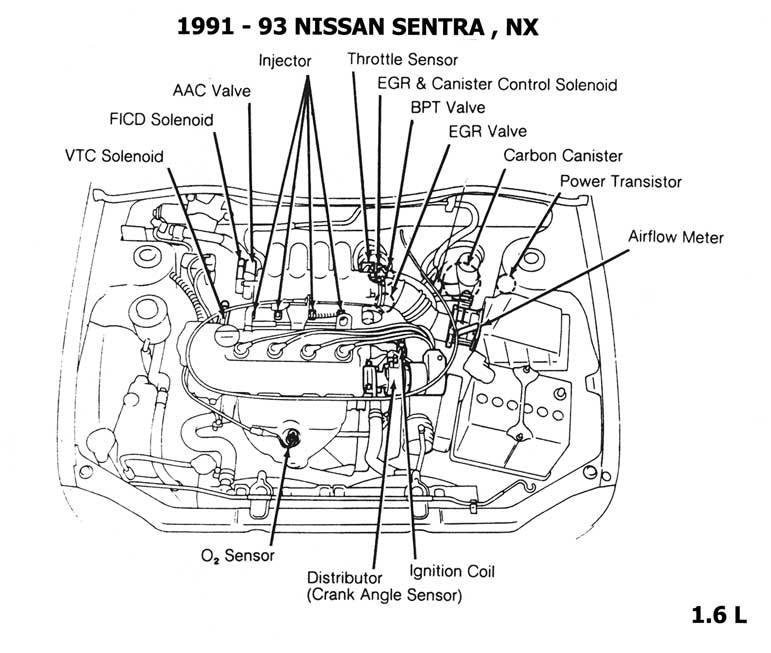

| 1991/93 - NX 1.6L | CEC UBIC. DE COMP. |
| 1991/93 - NX 2.0L | CEC UBIC. DE COMP. |
| 1986/88 - [TBI] | ESQUEMA ELECTRICO |
| 1989/90 | ESQUEMA ELECTRICO |
| 1991/93 - NX | ESQUEMA ELECTRICO |
| STANZA | |

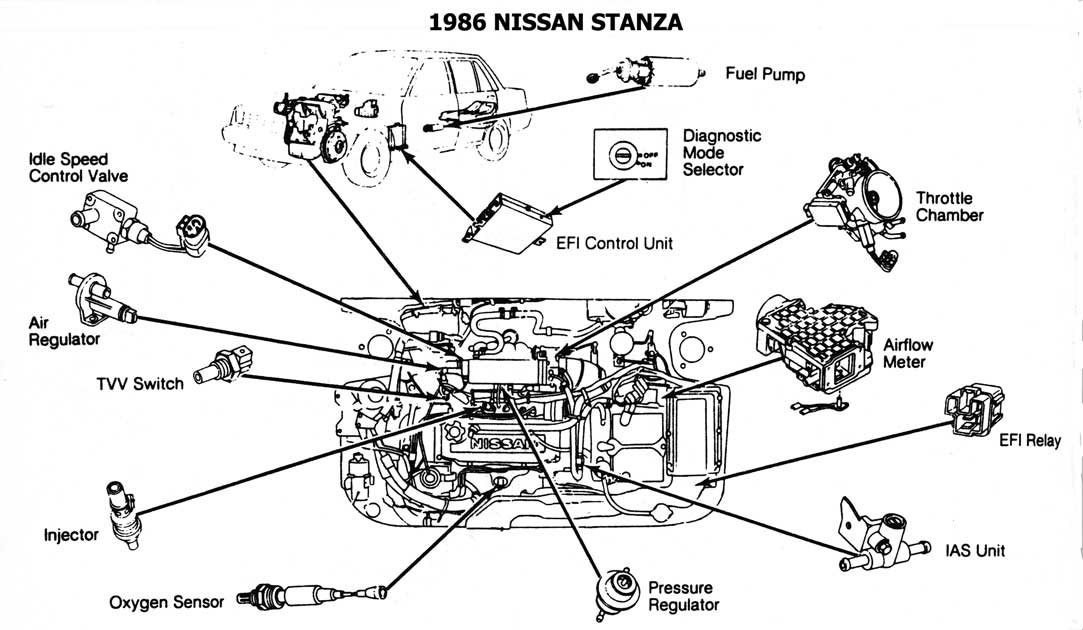

| 1986 | CEC UBIC. DE COMP. |
| 1987 | CEC UBIC. DE COMP. |
| 1987/88 - WAGON | CEC UBIC. DE COMP. |

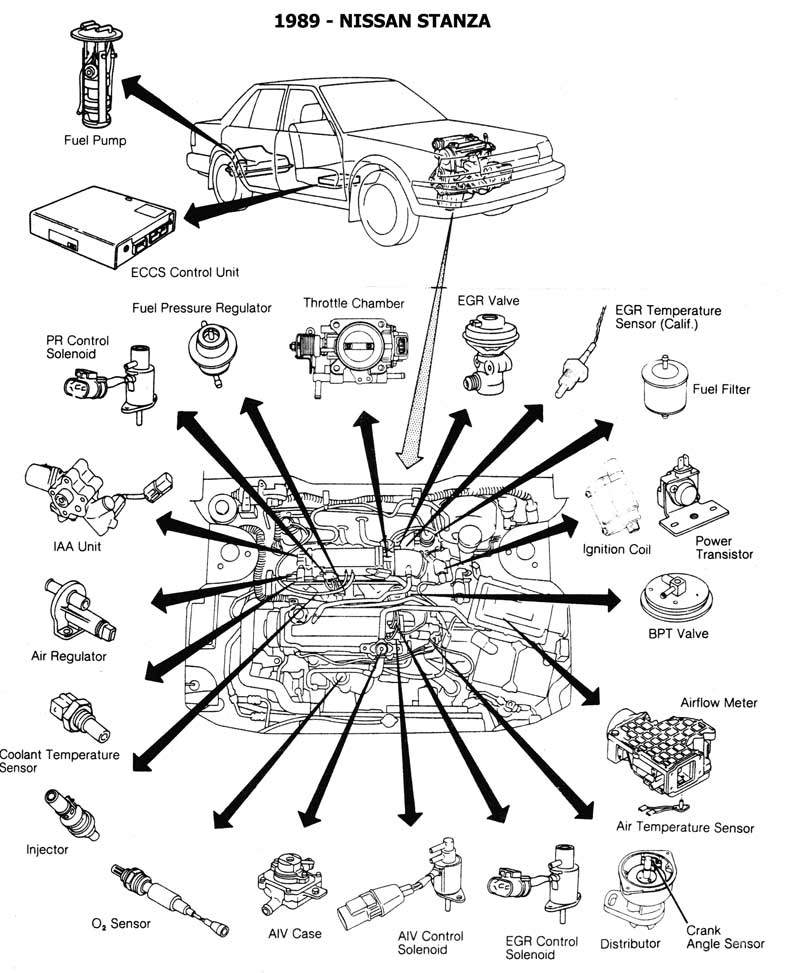

| 1989 | CEC UBIC. DE COMP. |

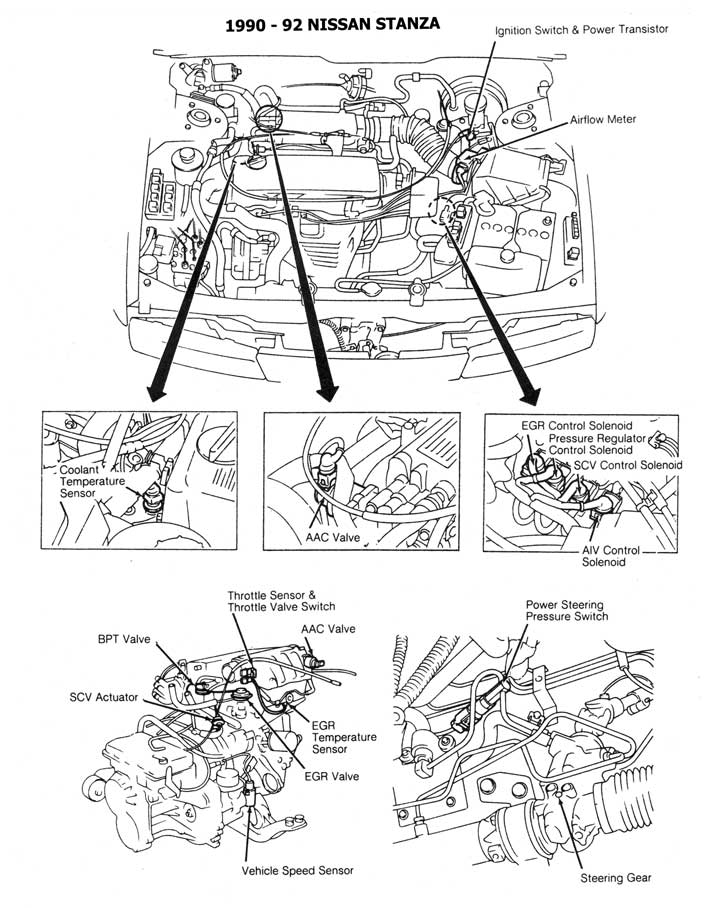

| 1990/92 | CEC UBIC. DE COMP. |
| 1987/89 | ESQUEMA ELECTRICO |
| 1990/92 | ESQUEMA ELECTRICO |
| 1987/88 - VAN | CEC UBIC. DE COMP. |

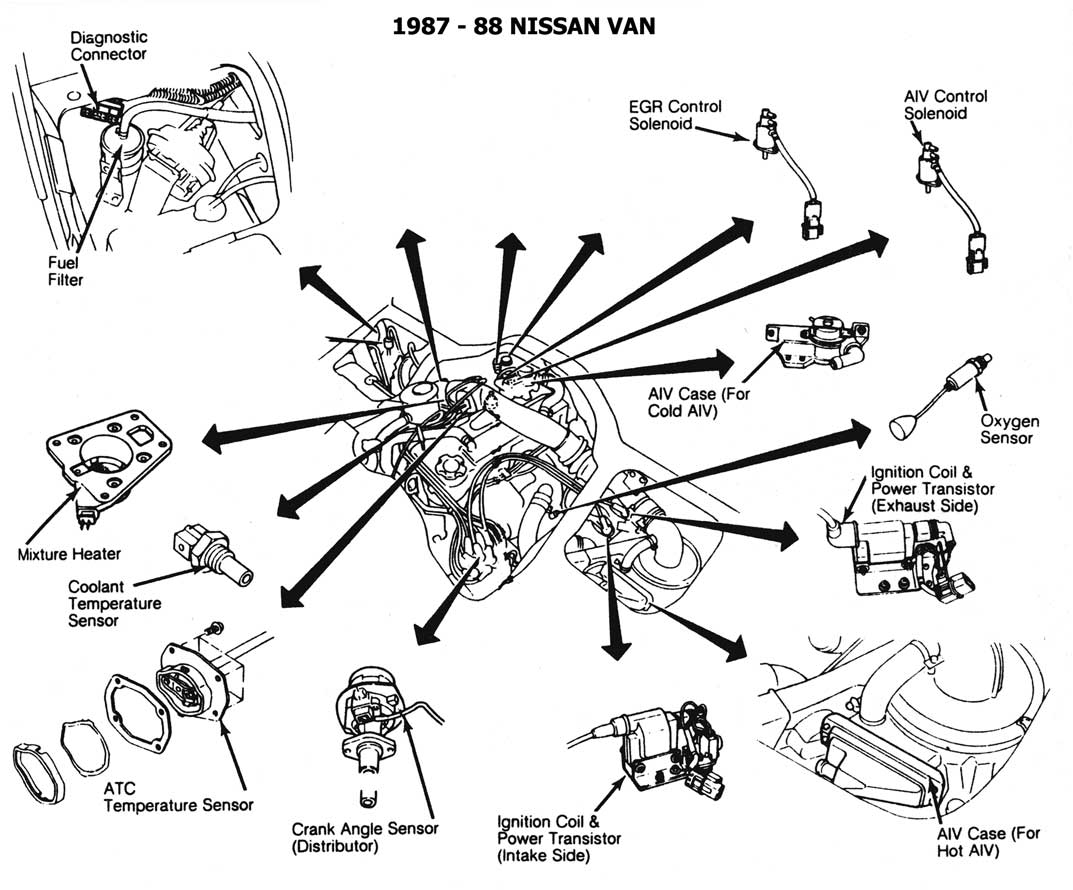

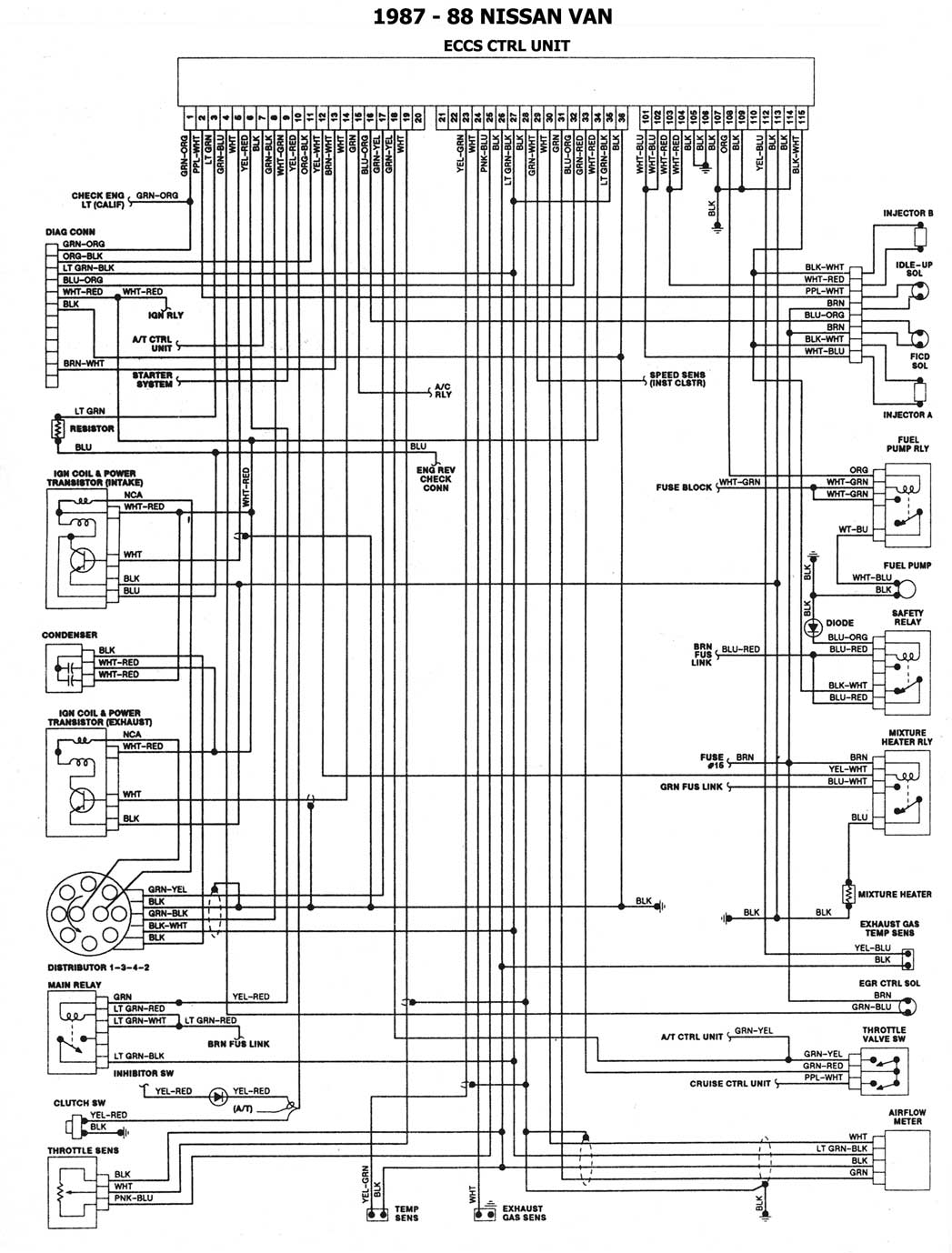

| 1987/88 - VAN | ESQUEMA ELECTRICO |
| 240SX | |
| 1989/90 - 240SX | CEC UBIC. DE COMP. |

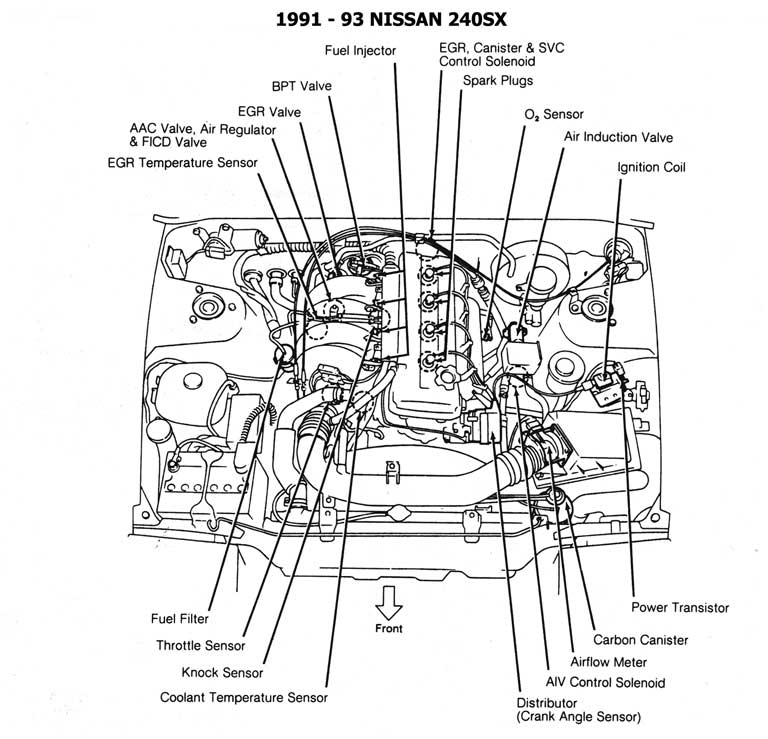

| 1991/93 - 240SX | CEC UBIC. DE COMP. |
| 1989/93 - 240SX | ESQUEMA ELECTRICO |
| 200SX - SE | |

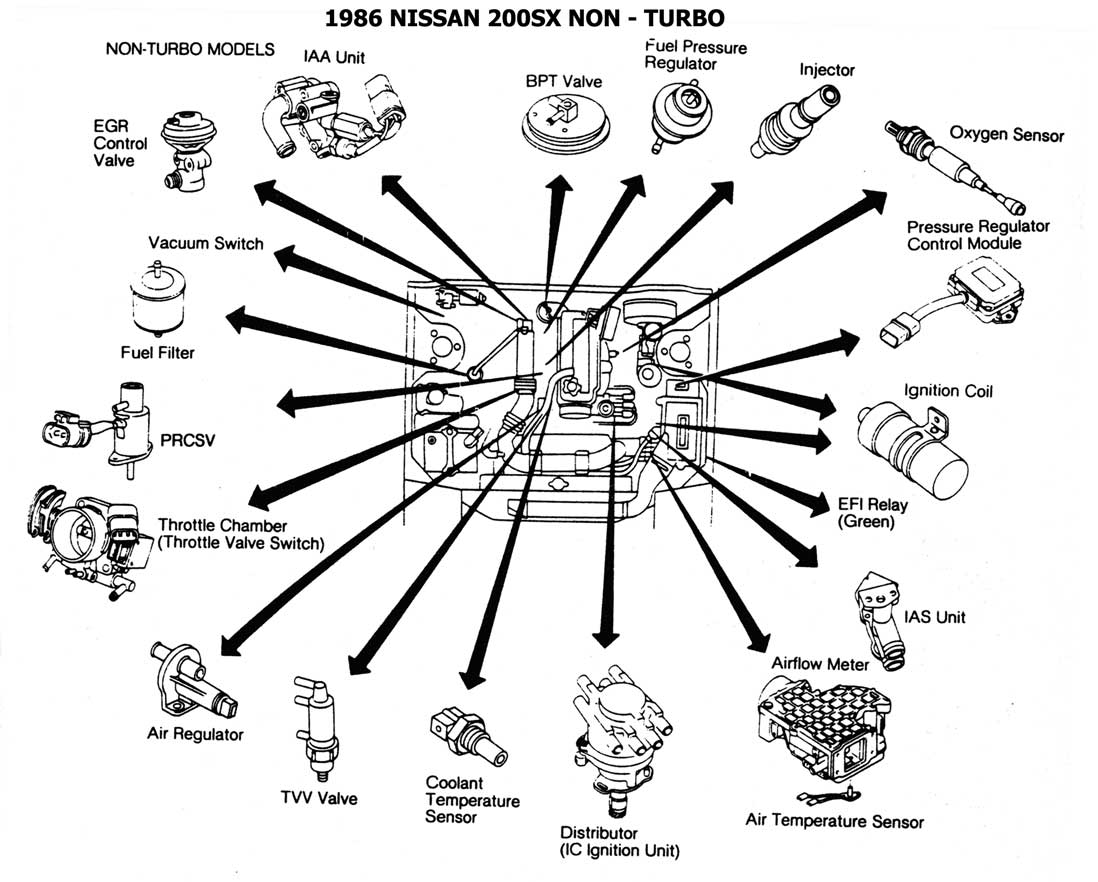

| 1986 - 200SX NO TURBO | CEC UBIC. DE COMP. |
| 19862 - 200SX TURBO | CEC UBIC. DE COMP. |
| 1987/88 - 200SX SE | CEC UBIC. DE COMP. |

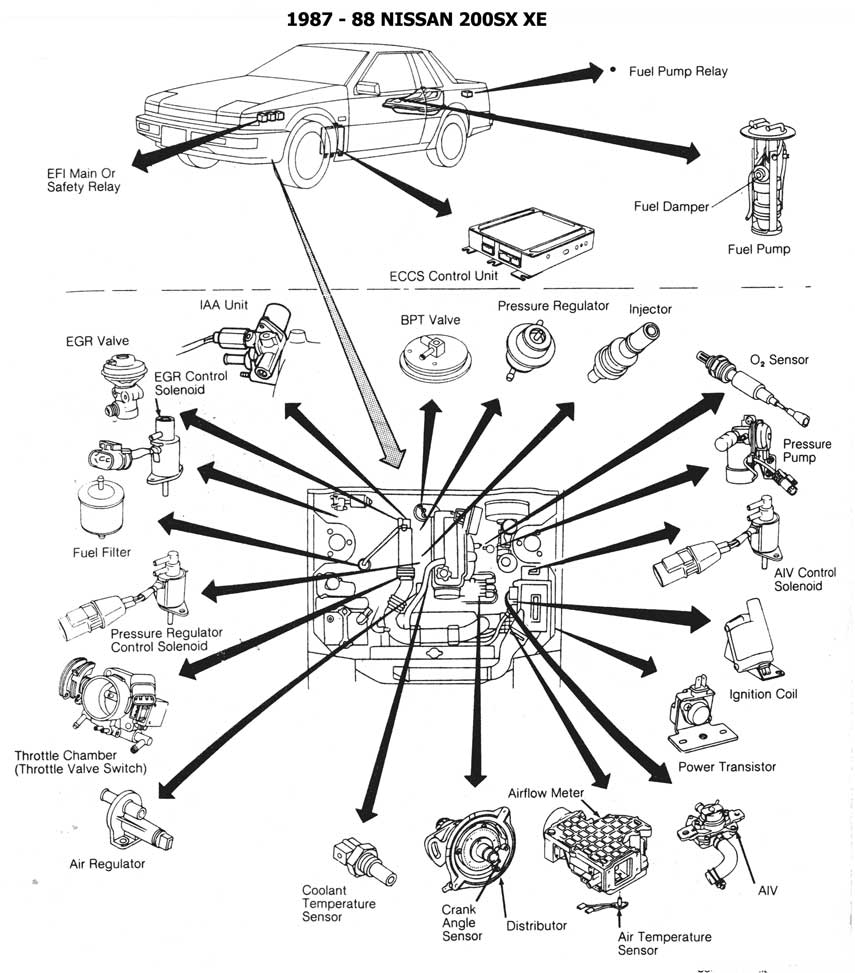

| 1987/88 - 200SX XE | CEC UBIC. DE COMP. |

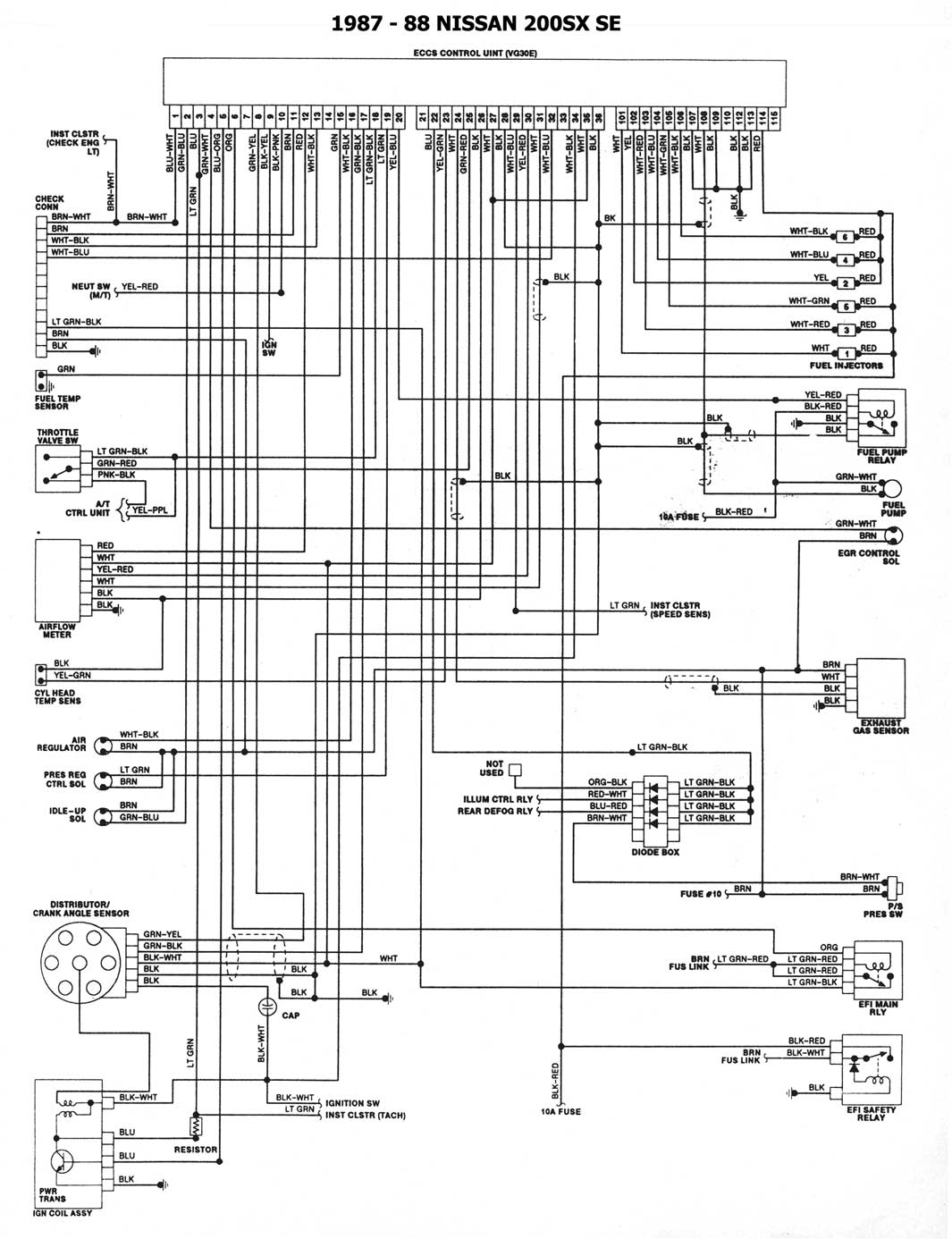

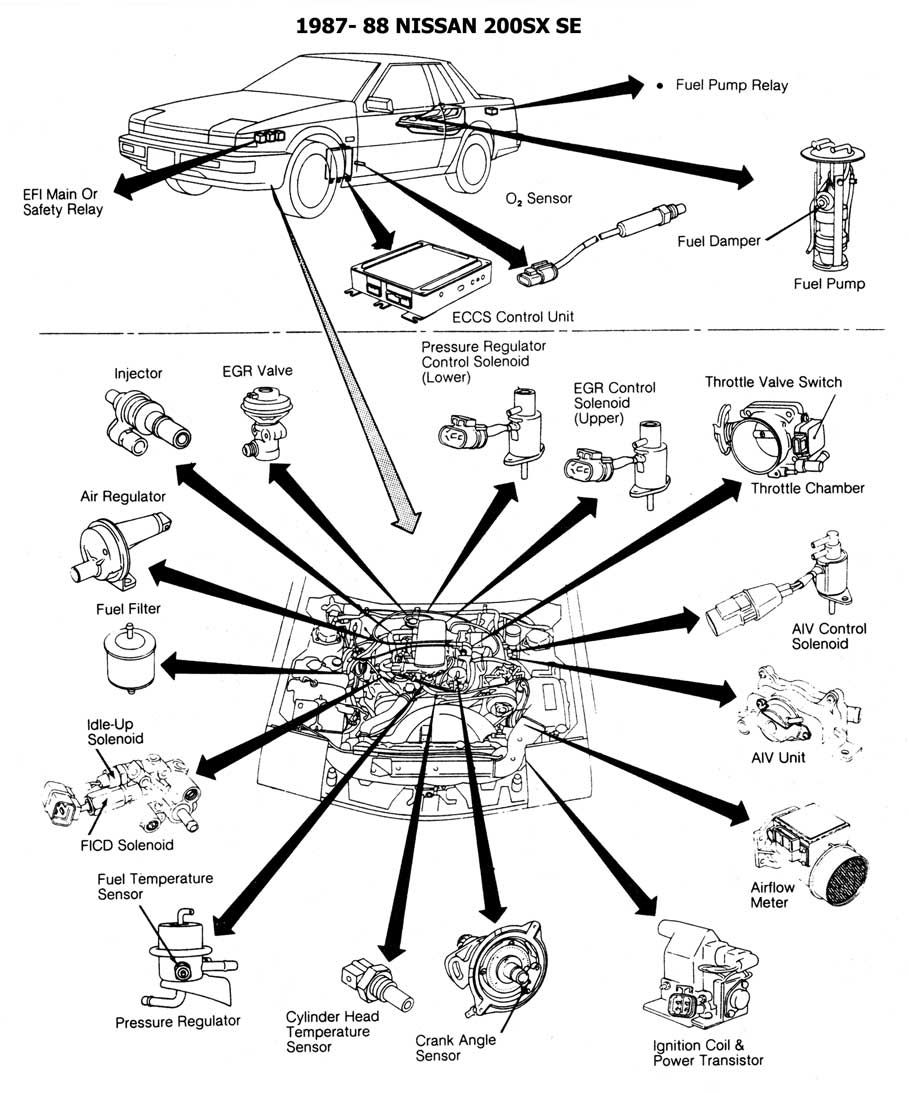

| 1987/88 - 200SX SE | ESQUEMA ELECTRICO |
| 1986/88 - 200SX XE | ESQUEMA ELECTRICO |
| 300ZX | |

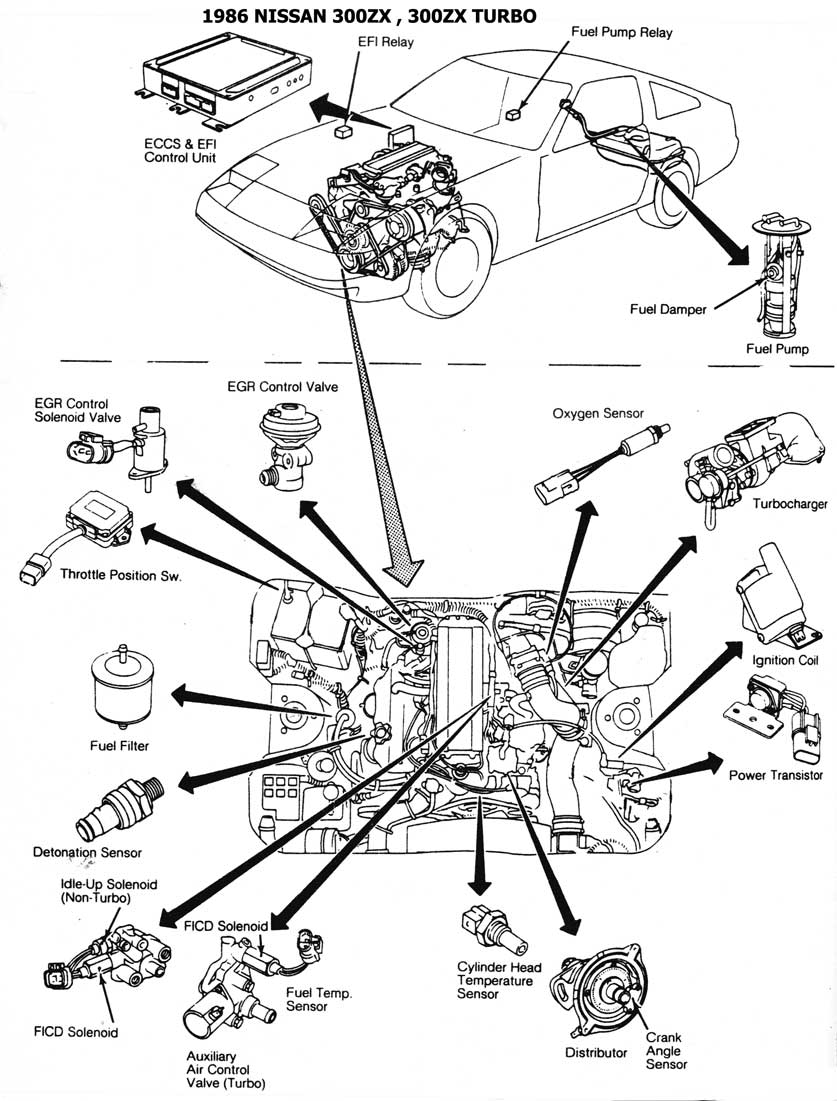

| 1986 - 300ZX, TURBO | CEC UBIC. DE COMP. |

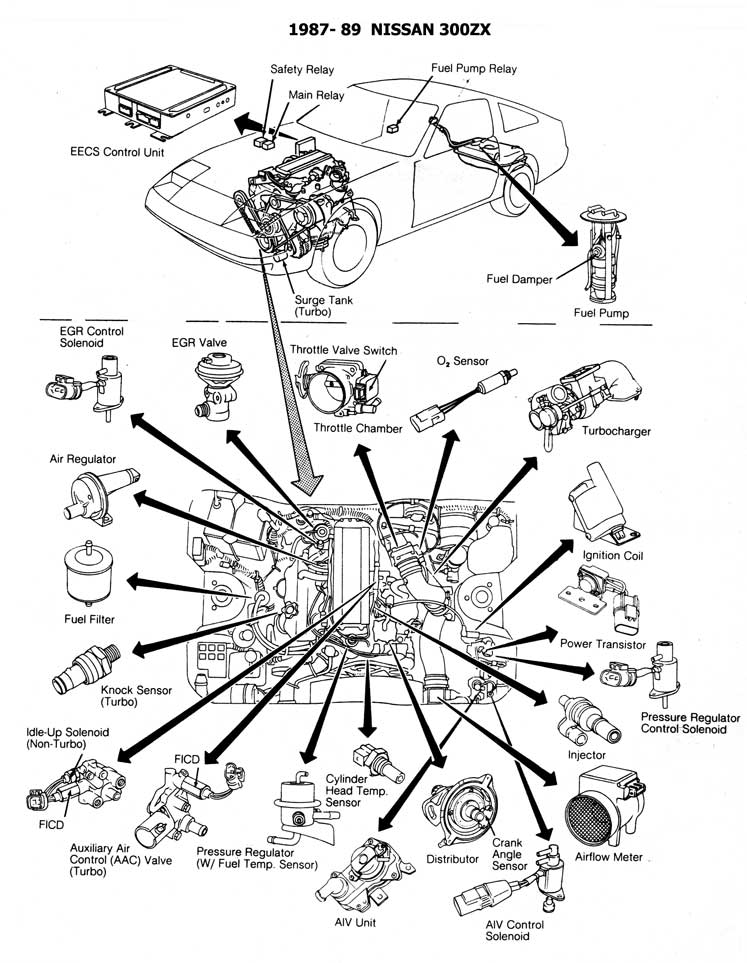

| 1987/89 - 300ZX | CEC UBIC. DE COMP. |
| 1990/93 - 300ZX - NO TURBO | CEC UBIC. DE COMP. |

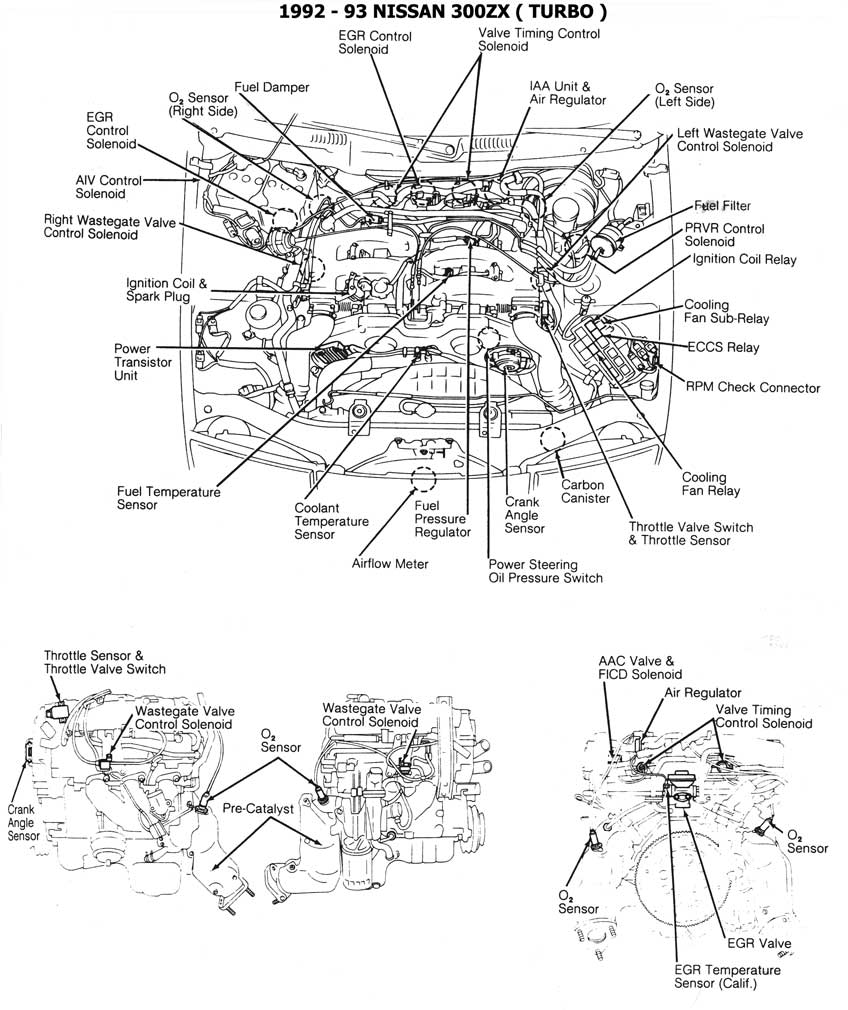

| 1992/93 - 300ZX - [TURBO] | CEC UBIC. DE COMP. |
| 1986/89 - 300ZX | ESQUEMA ELECTRICO |
| 1990/93 - 300ZX 1/2 | ESQUEMA ELECTRICO |
| 1990/93 - 300ZX 2/2 | ESQUEMA ELECTRICO |
