| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| GEO: Lemans, Metro, Prizm, Spectrum, Storm, Tracker - Sensores 1986/93 |
| ..Viene de la pagina anterior | |
| SENSORES | FUNCIONAMIENTO / DESCRIPCION |

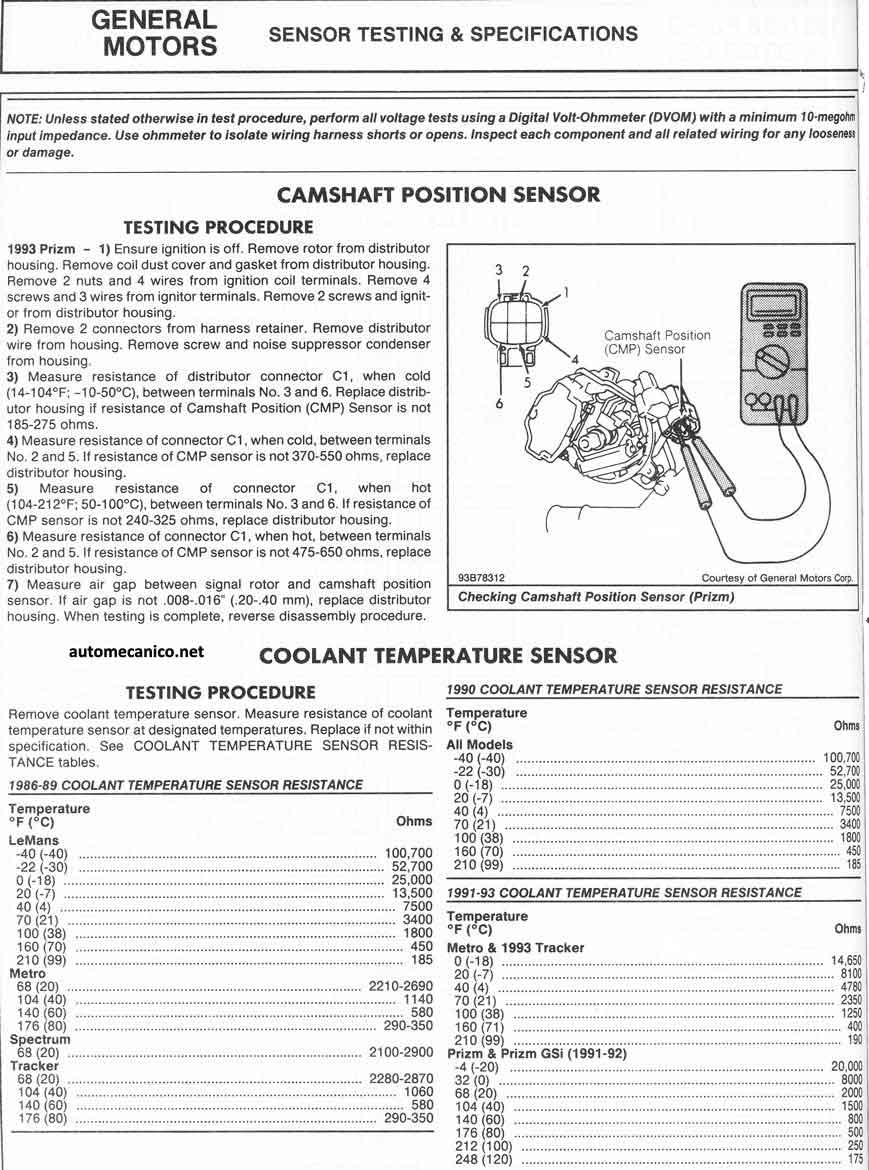

| Camshaft Position Sensor | posicion Arbol de Levas |

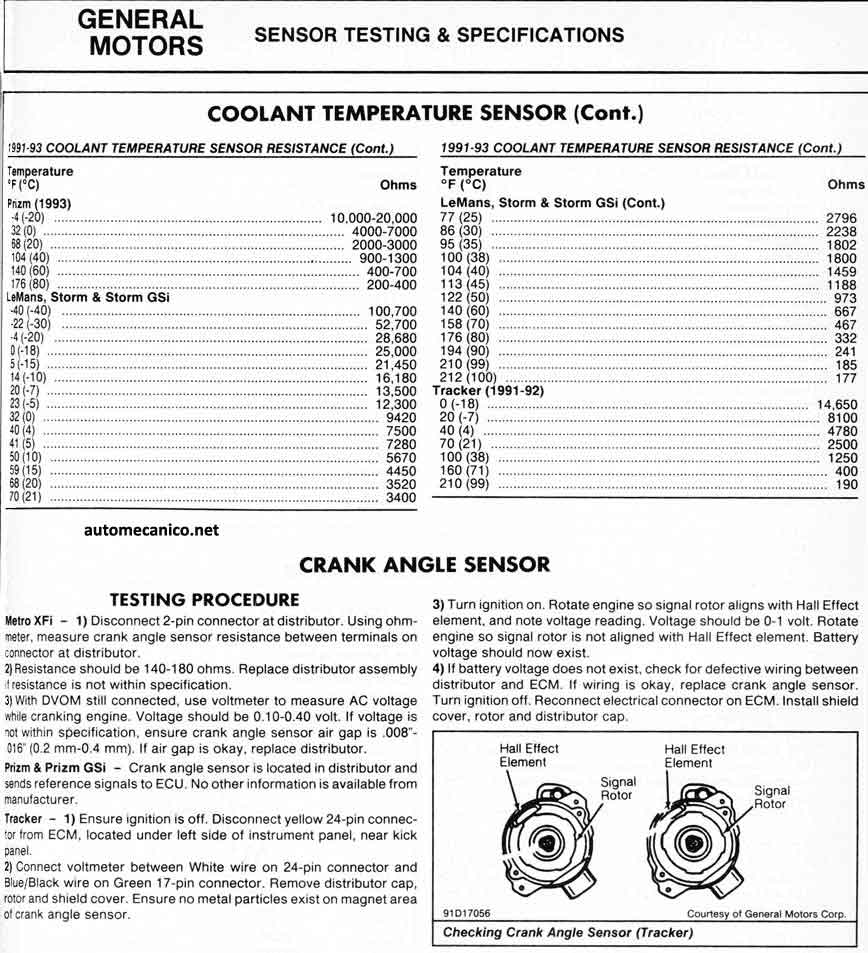

| Coolant Temp Sensor 1/2 | Sensor de temp. parte 1 |
| Coolant Temp Sensor 2/2 | Sensor de temp. parte 2 |
| Crank Angle Sensor | Sensor de angulo en distribuidor |

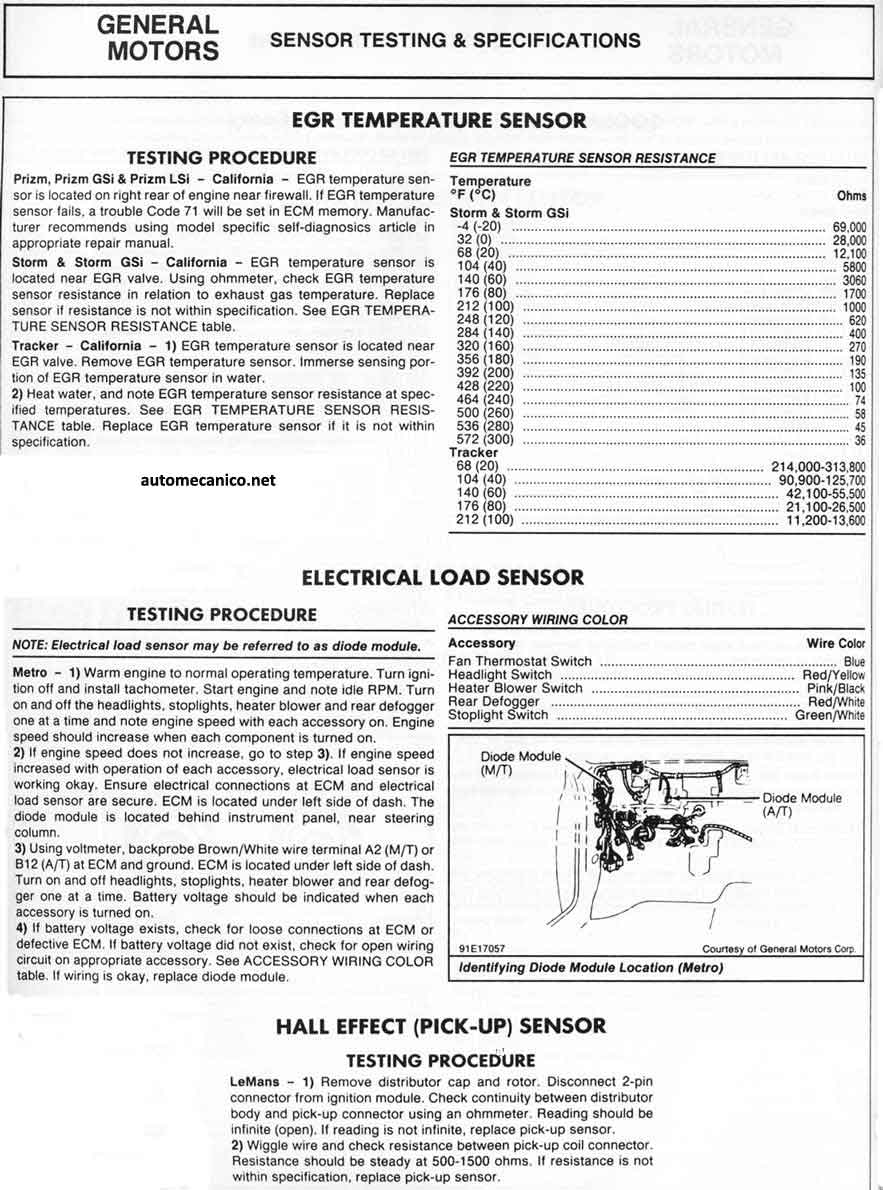

| Egr Temperature Sensor | Sensor de temp. de valvula EGR |
| Electrical Load Sensor | sistema de Carga [alternador] |
| Hall Effect [Pick-up Sensor] | Pick-up Sensor de hall Effect |

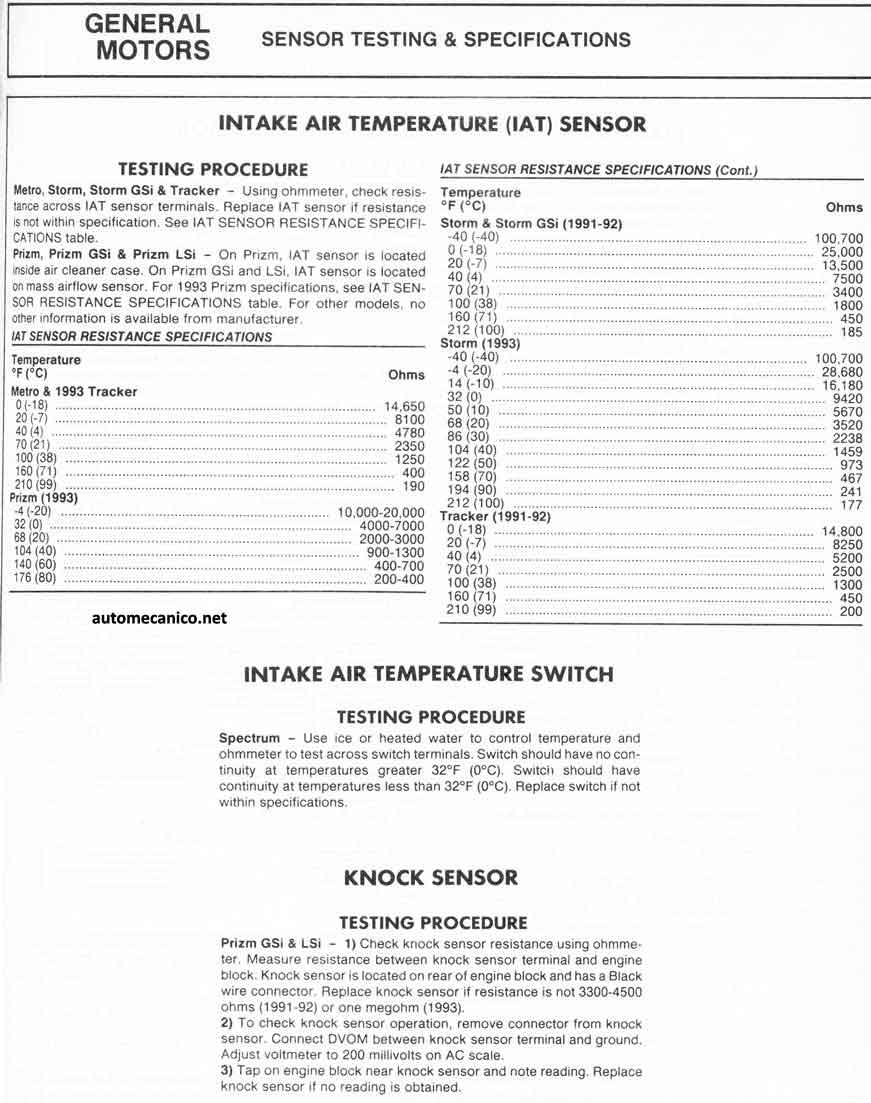

| Intake Air Temp [IAT] Sensor | Sensor IAT |
| Intake Air Temp. Switch | Switch de temp. entrada de aire |
| Knock Sensor | golpeteo [detonacion sensor] |

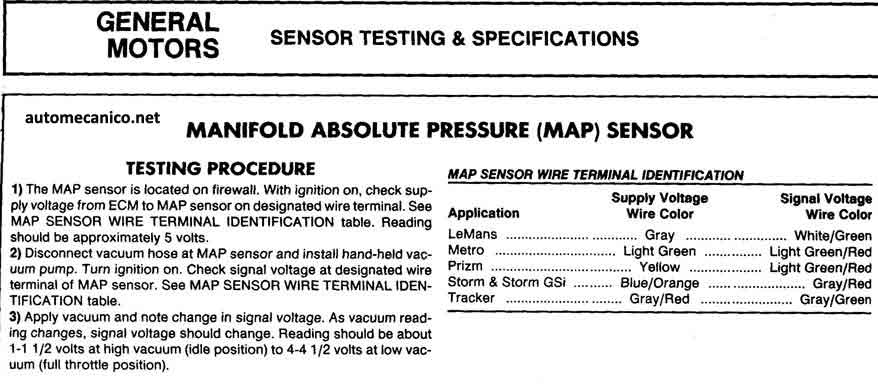

| Manif. Absol. Press. [MAP] . | Sensor MAP |
| Mass Airflow [MAF] Sensor | Sensor MAF |

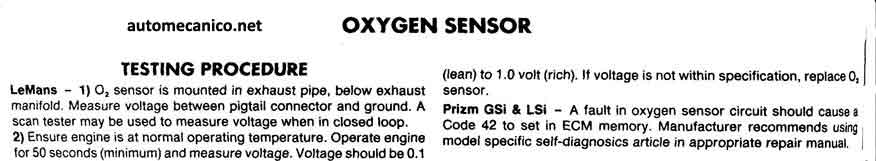

| Oxigeno Sensor | Sensor de oxigeno |

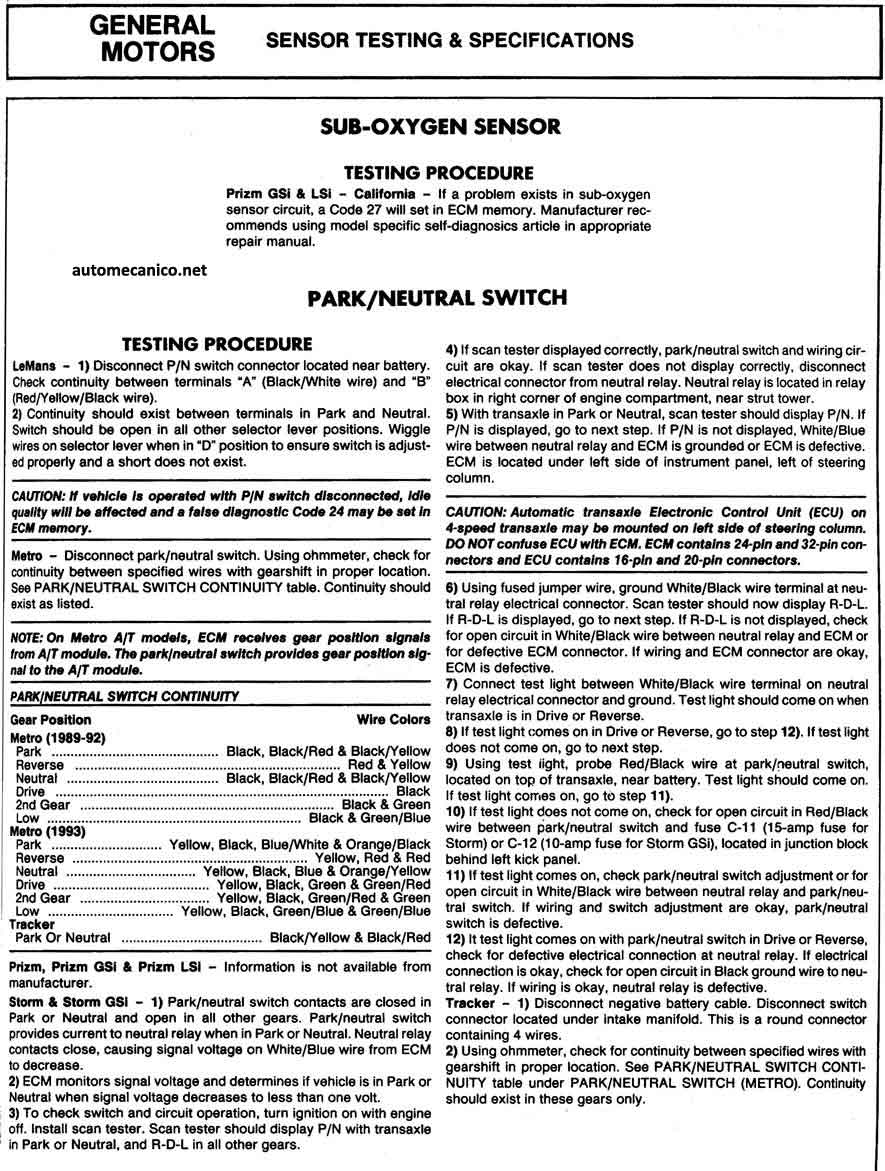

| Sub-Oxigeno Sensor | Sensor Sub-oxigeno |
| Park/Neutral Switch | Interruptor Park/Neutral |

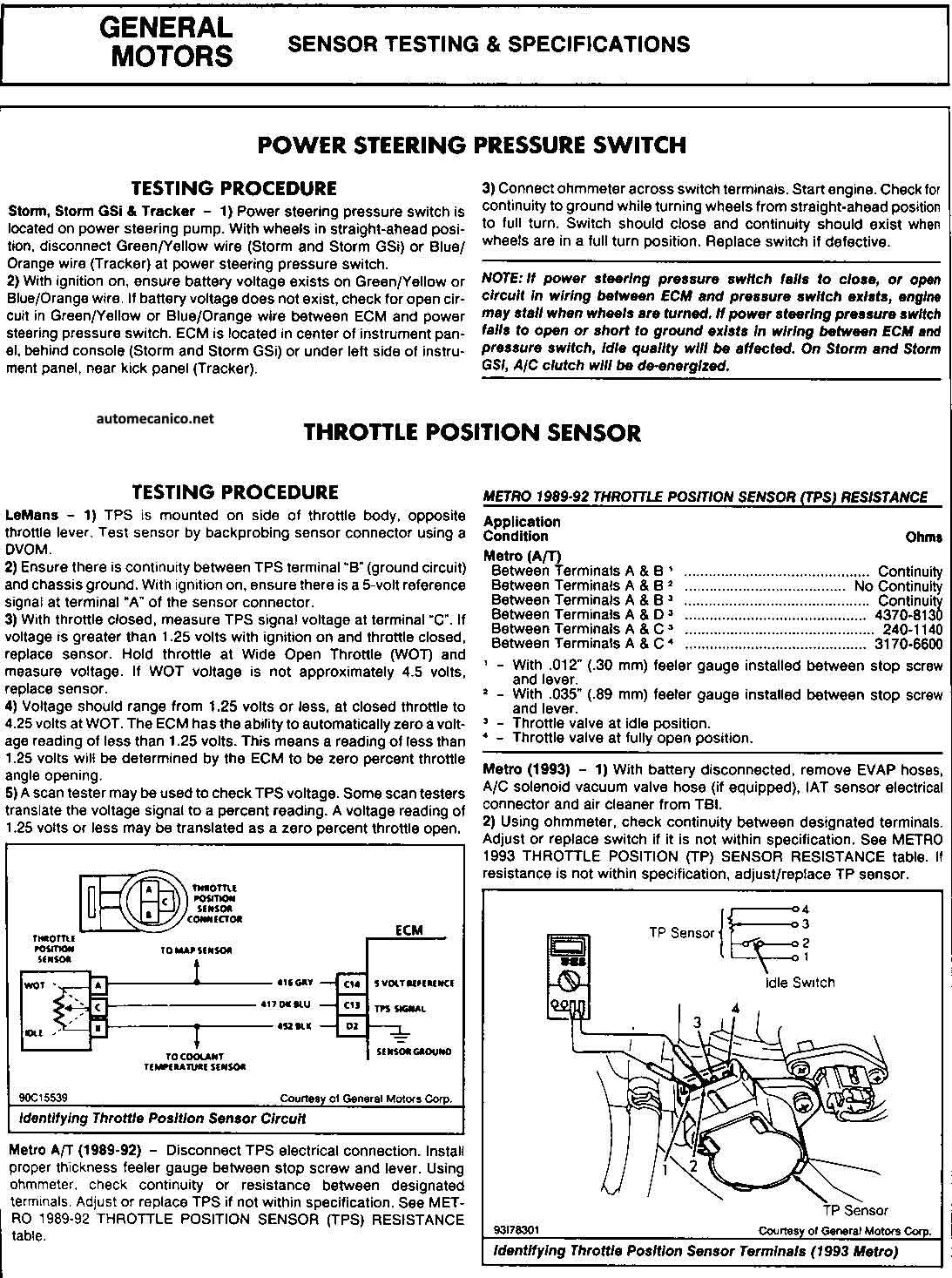

| . Steering Pressure Switch | Power steering Press. Switch |

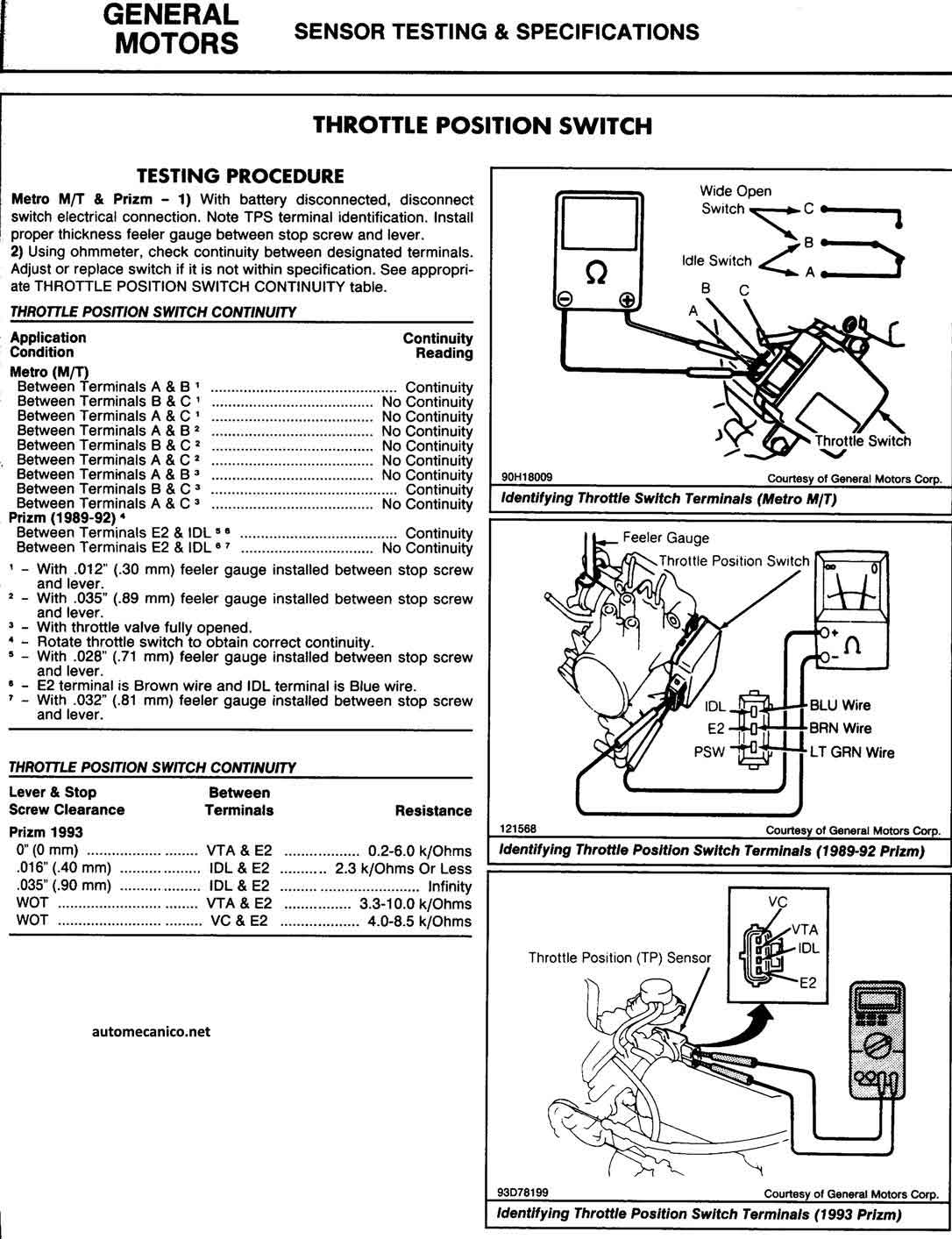

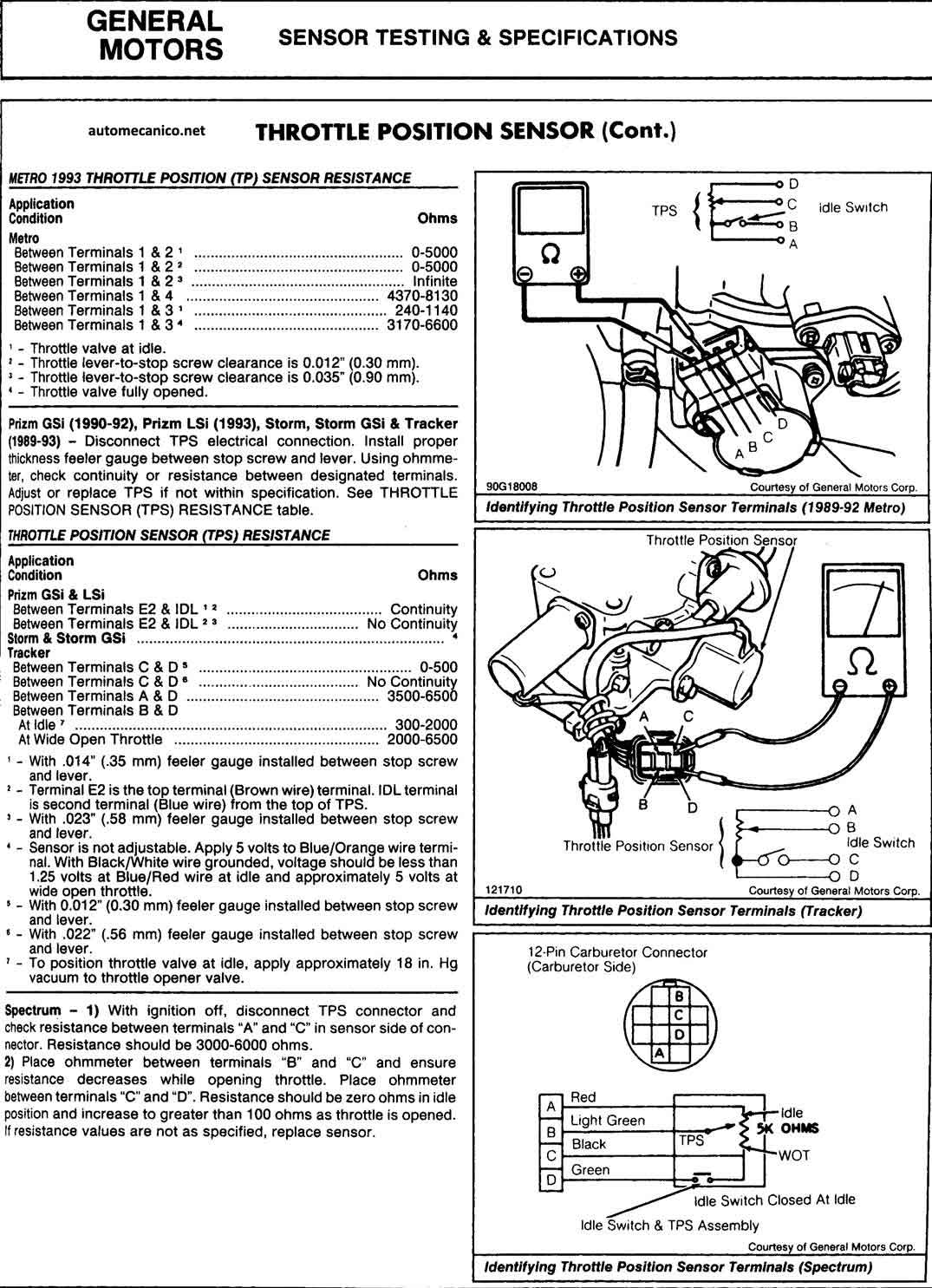

| Throttle Position Sensor 1/3 | Sensor - de aceler Part 1 |
| Throttle Position Sensor 2/3 | Sensor - de aceler Part 2 |
| Throttle Position Sensor 3/2 | Sensor - de aceler Part 3 |

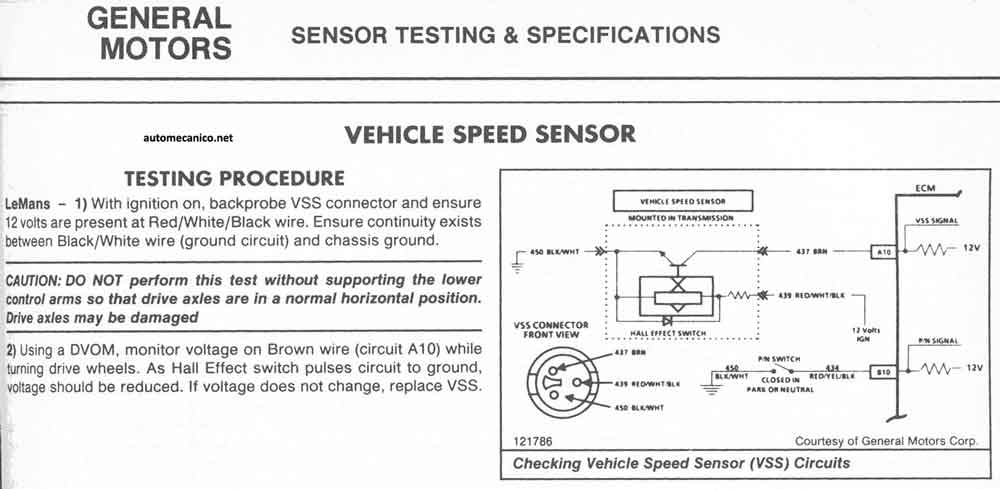

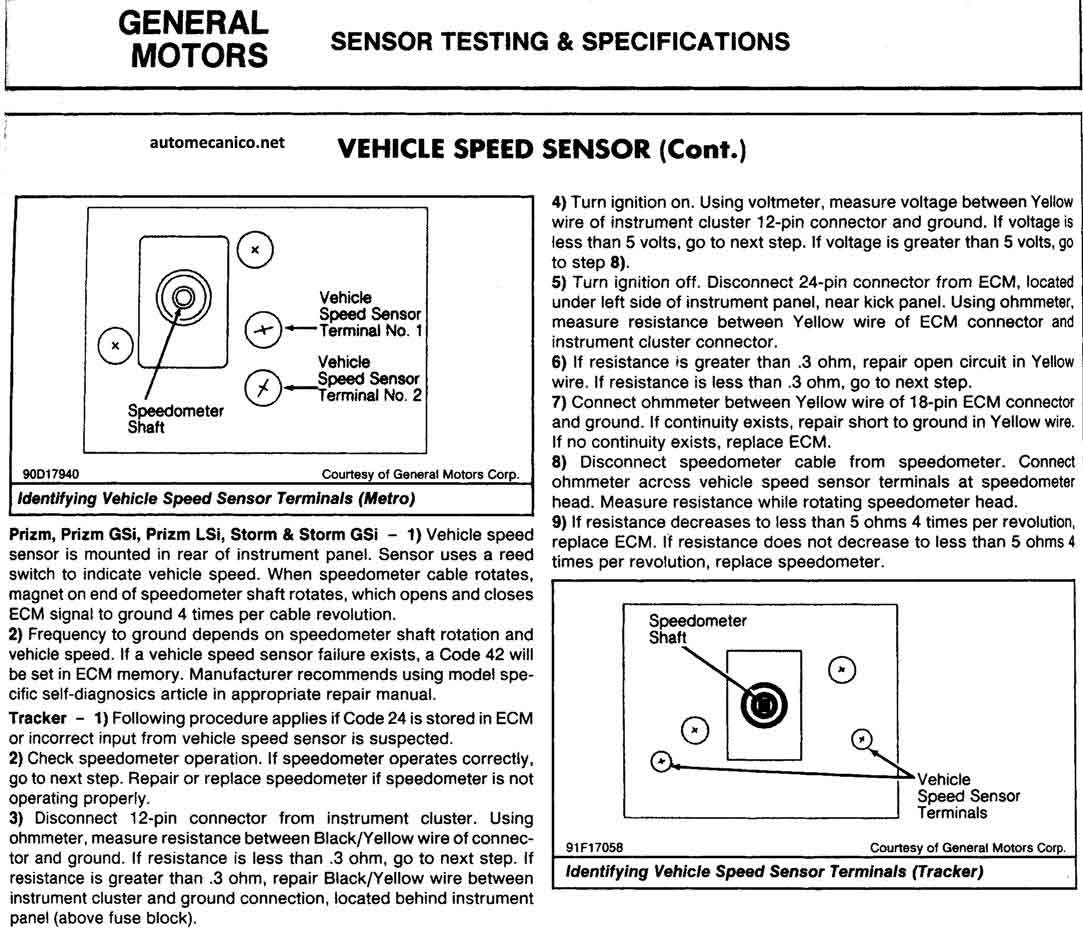

| . Speed Sensor Lemans | Sensor de Veloc.del Vehiculo |

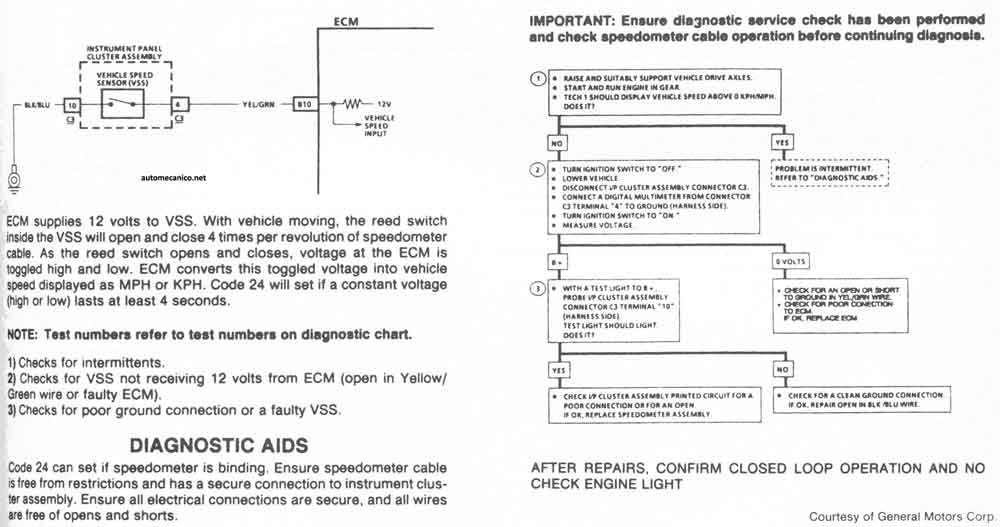

| . Speed Sensor Metro | Sensor de Veloc. del Vehiculo |
| .Speed Sensor Prizm- Tracker | Sensor de Veloc. del Vehiculo |
