| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| GEO: Lemans, Metro, Prizm, Spectrum, Storm, Tracker - Diagramas , Sensores 1986/93 |
| ..Viene de la pagina anterior | |
| Prizm | |

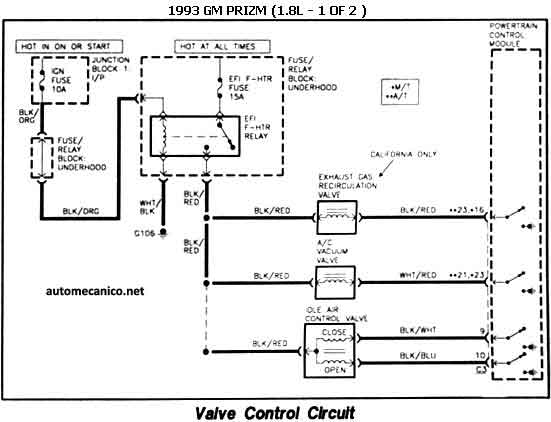

| 19931.8L Valve Control Circuit | Esquema Electrico |

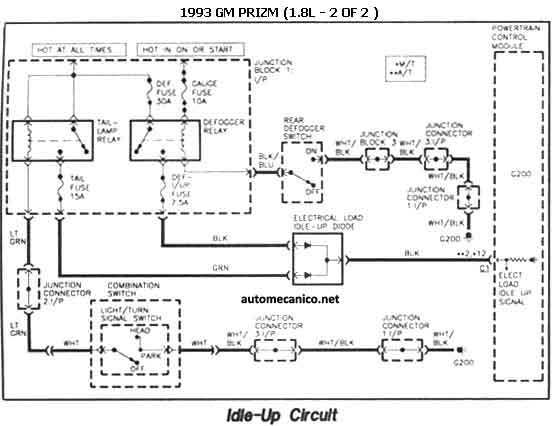

| 19931.8L Idle Up Circuit | Esquema Electrico |

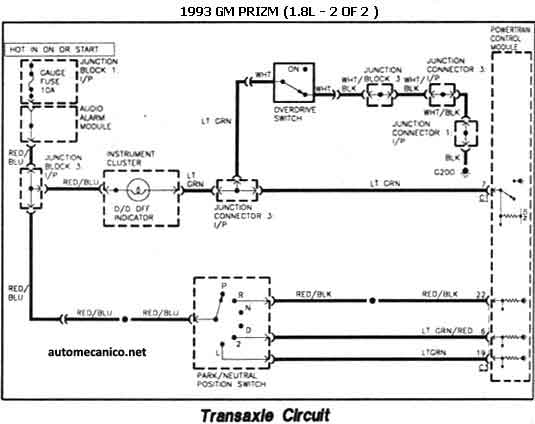

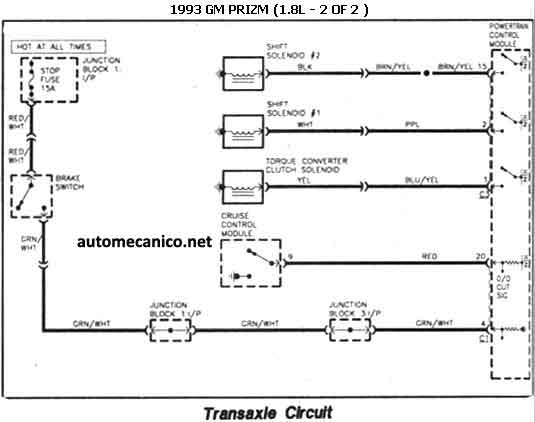

| 19931.8L Transaxle Circuit | Esquema Electrico |

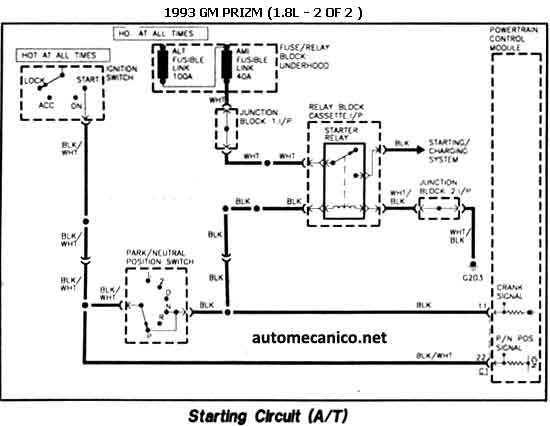

| 19931.8L Starting Circuit [A/T} | Esquema Electrico |
| 19931.8L Transaxle Circuit | Esquema Electrico |

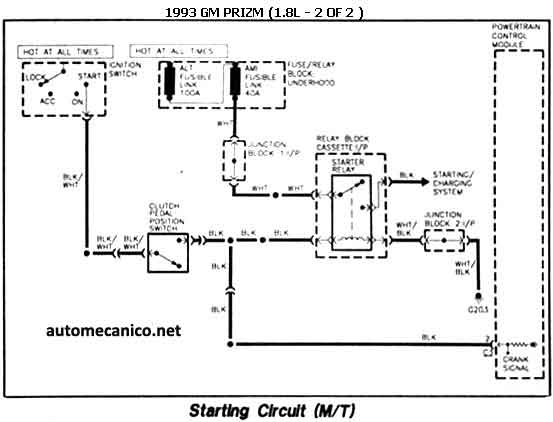

| 19931.8L Starting Circuit [M/T] | Esquema Electrico |

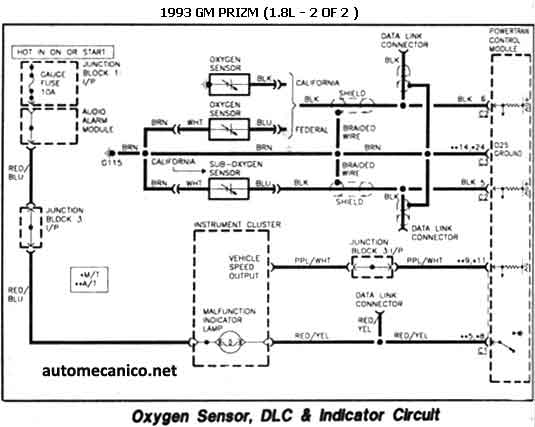

| 19931.8L Oxigen Sensor DLC | Esquema Electrico |
| Spectrum | |
| 1986 | Ubicacion de Comp |

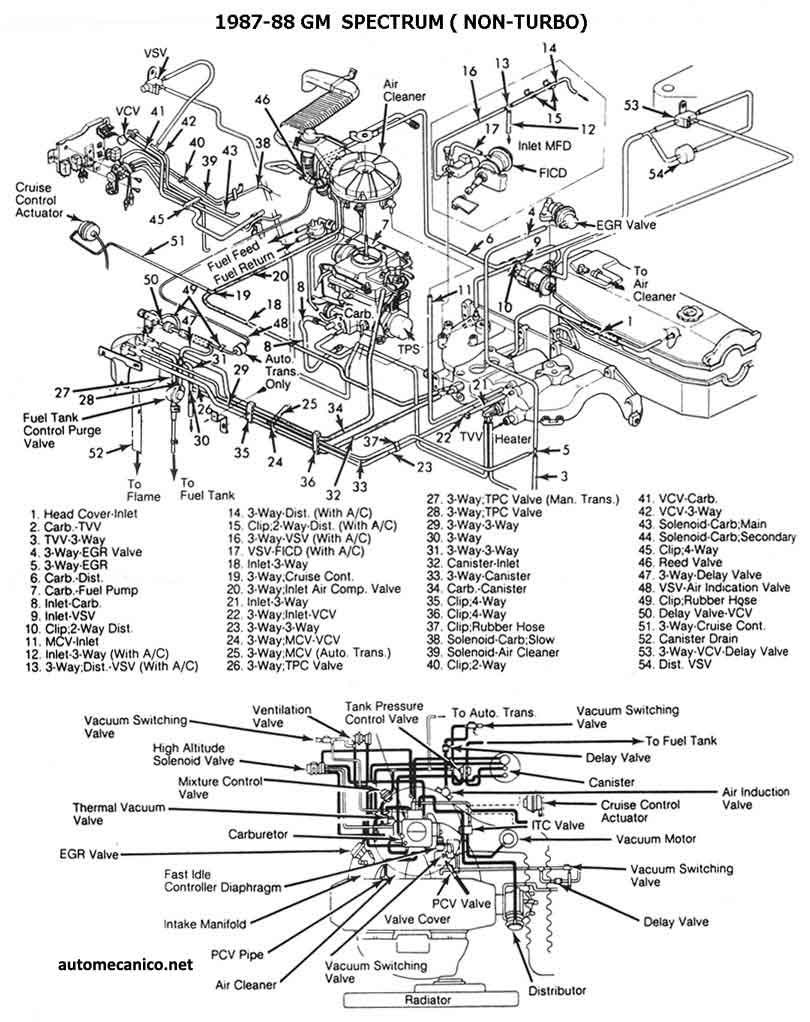

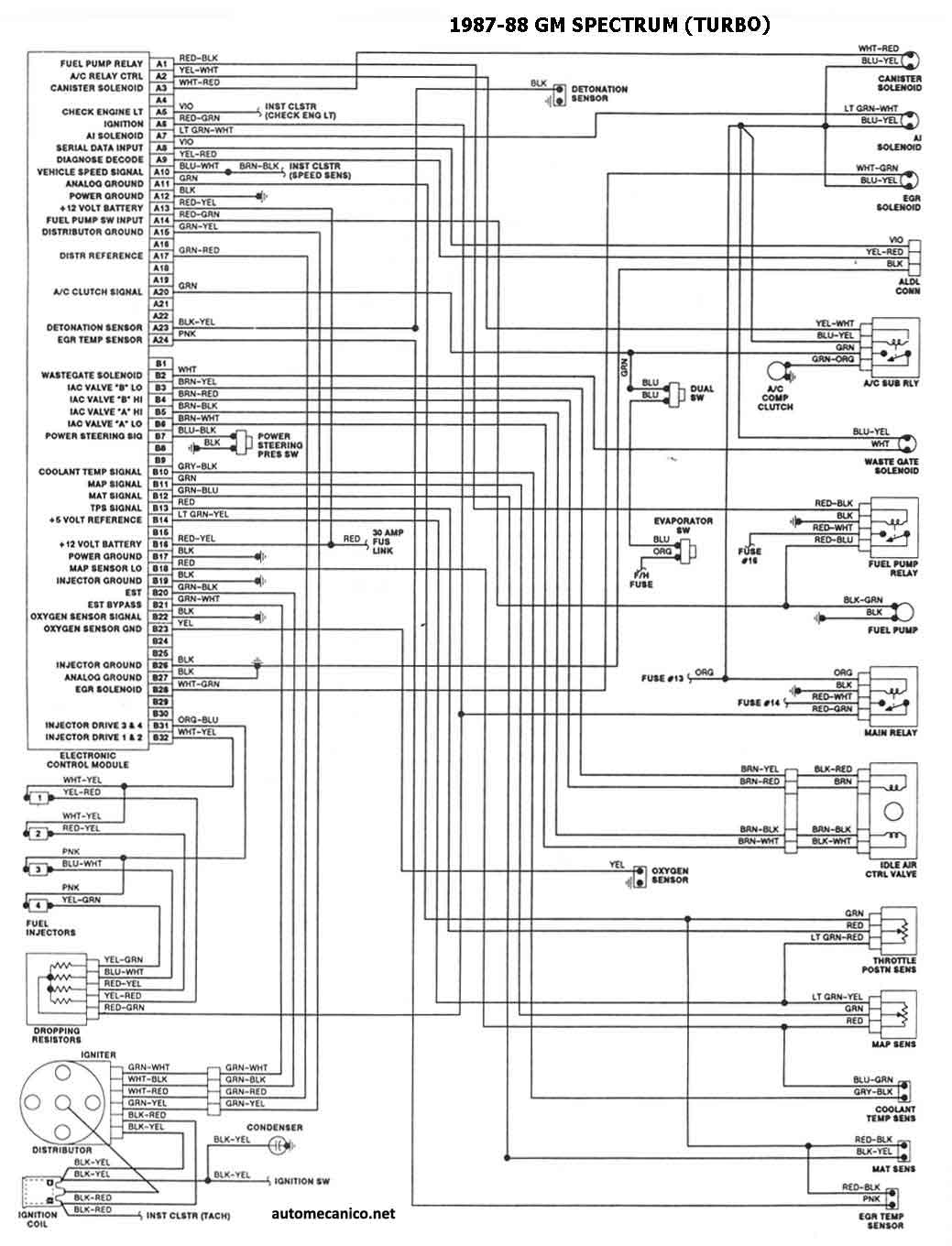

| 1987-88 - no turbo | Ubicacion de Comp. |
| 1987-88 - turbo | Ubicacion de Comp. |
| 1989 | Ubicacion de Comp. |

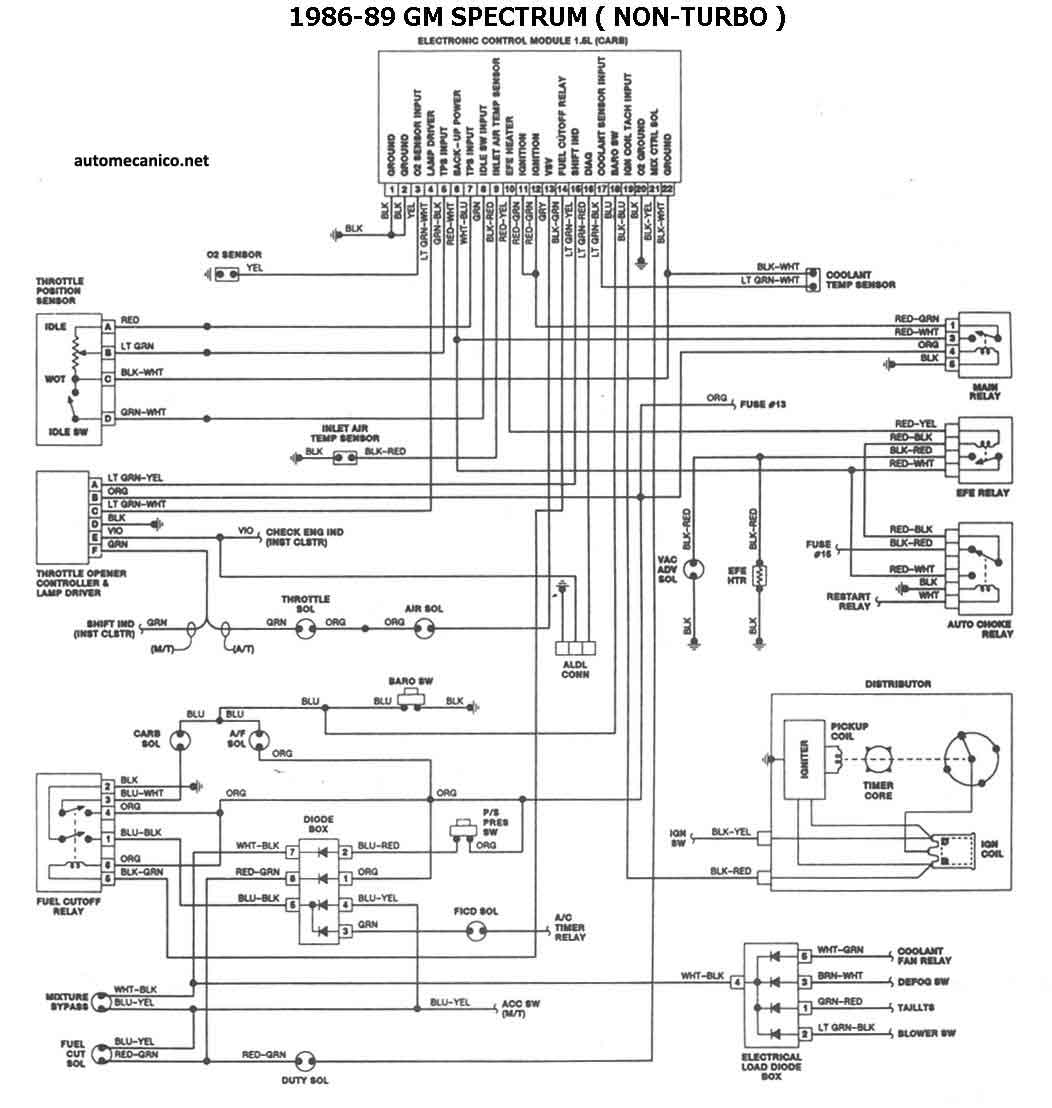

| 1986-89 - no turbo | Esquema Electrico |
| 1992-93 - turbo | Esquema Electrico |
| Storm | |

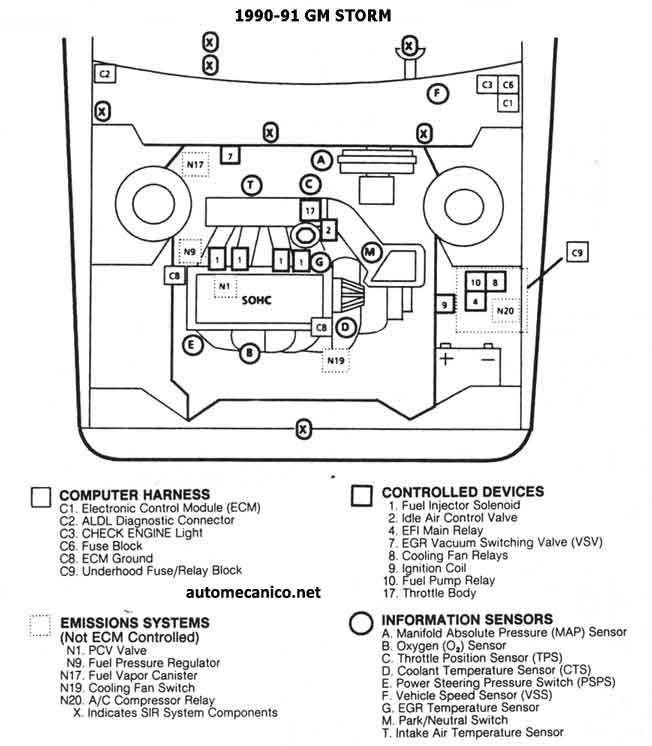

| 1990-91 | Ubicacion de Comp. |

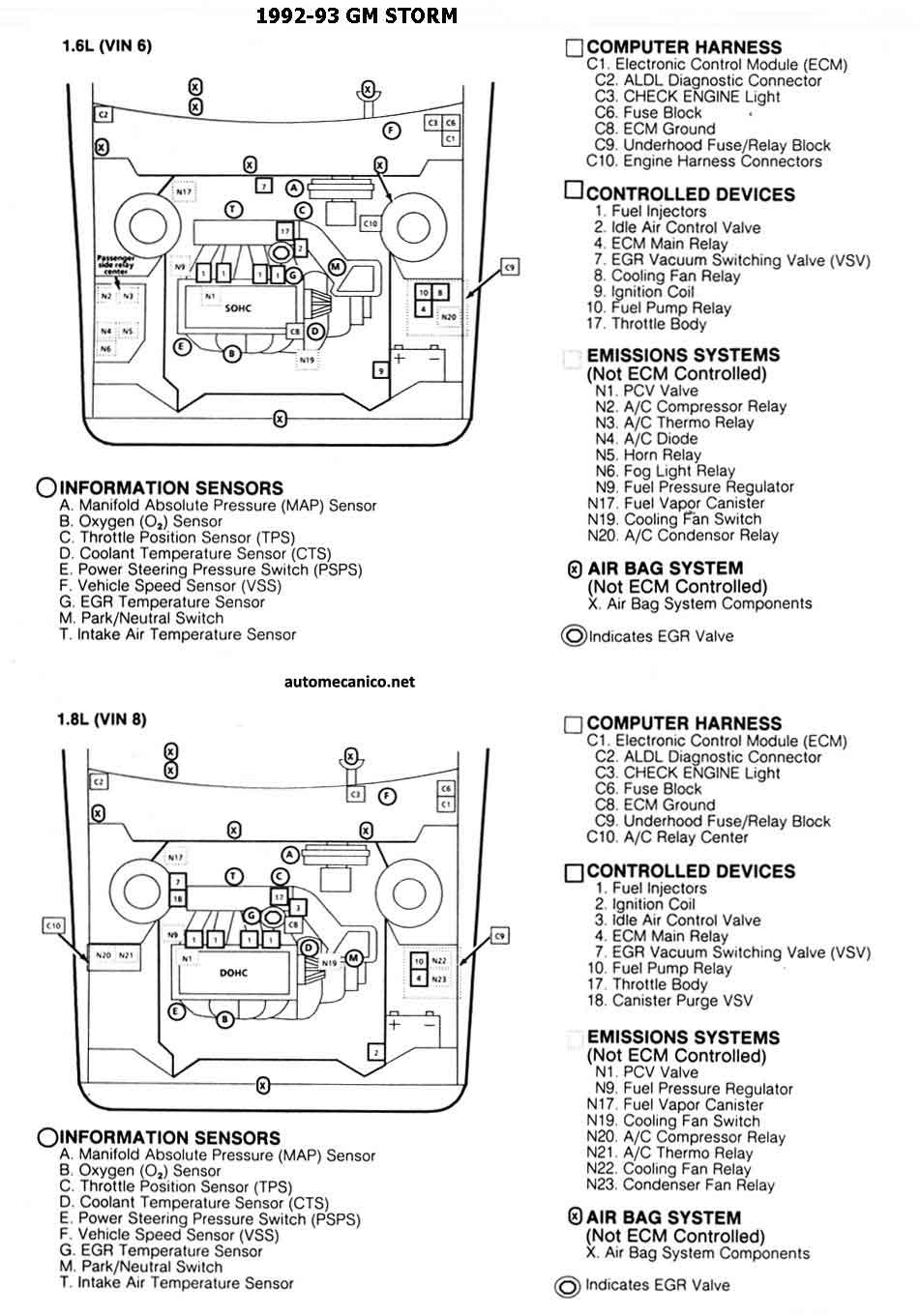

| 1992-93 | Ubicacion de Comp. |

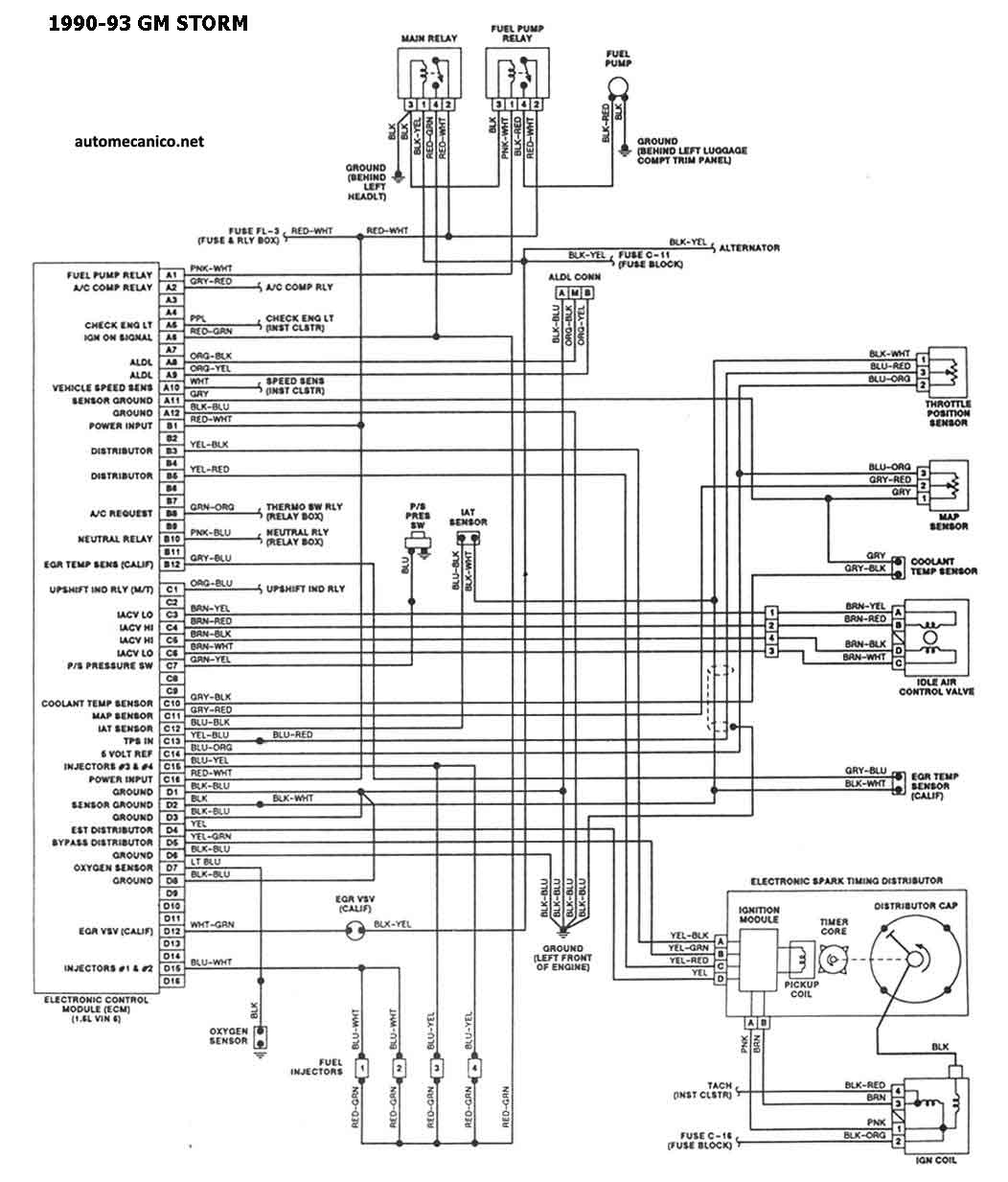

| 1990-93 | Esquema Electrico |
| Tracker | |

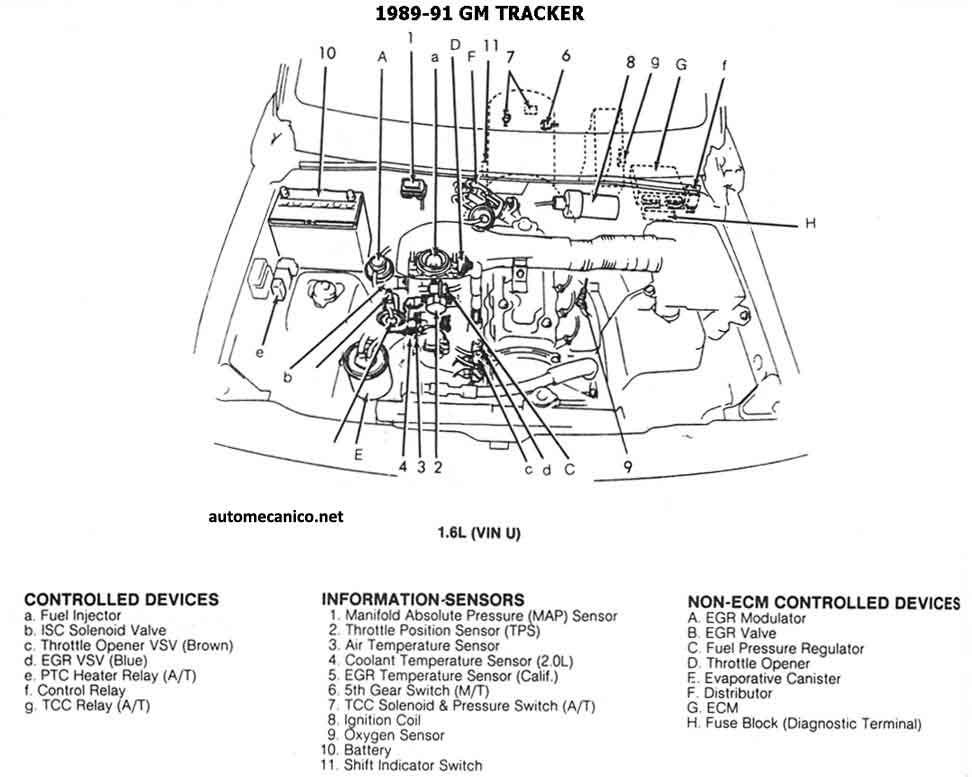

| 1989-91 | Ubicacion de Comp. |

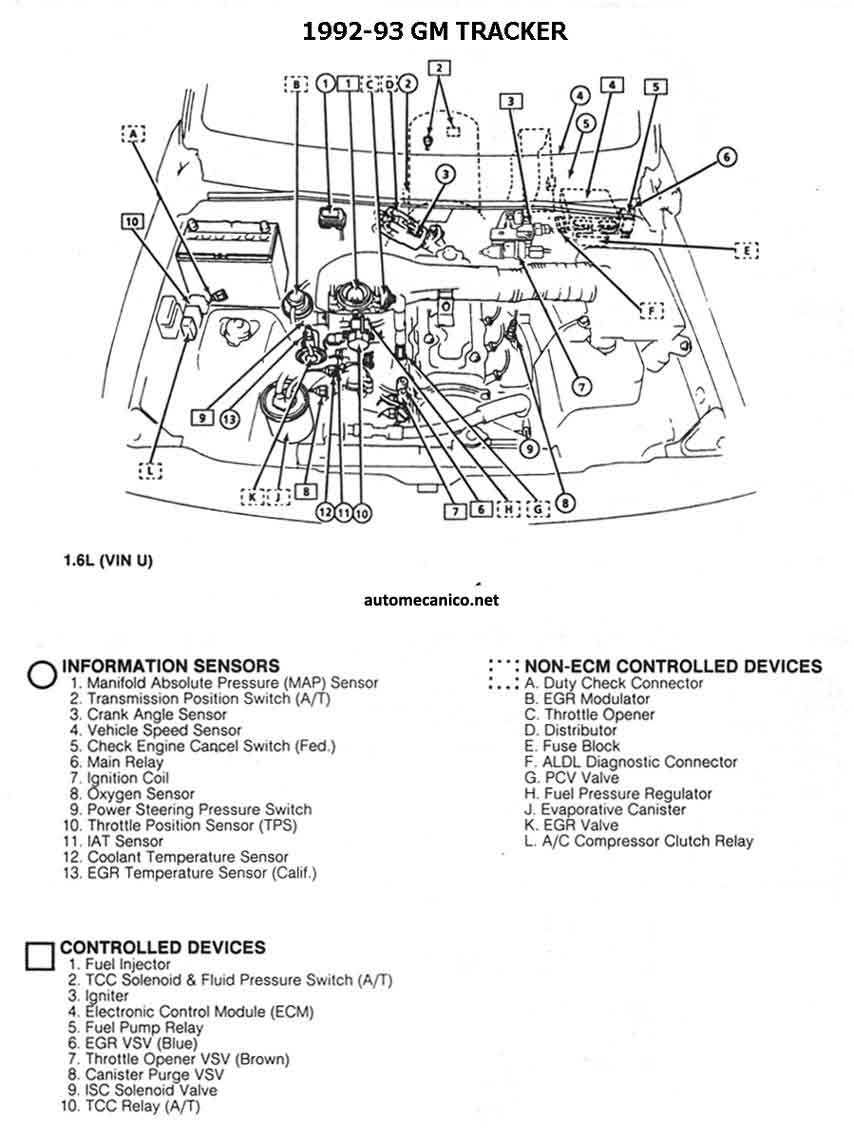

| 1992-93 | Ubicacion de Comp. |

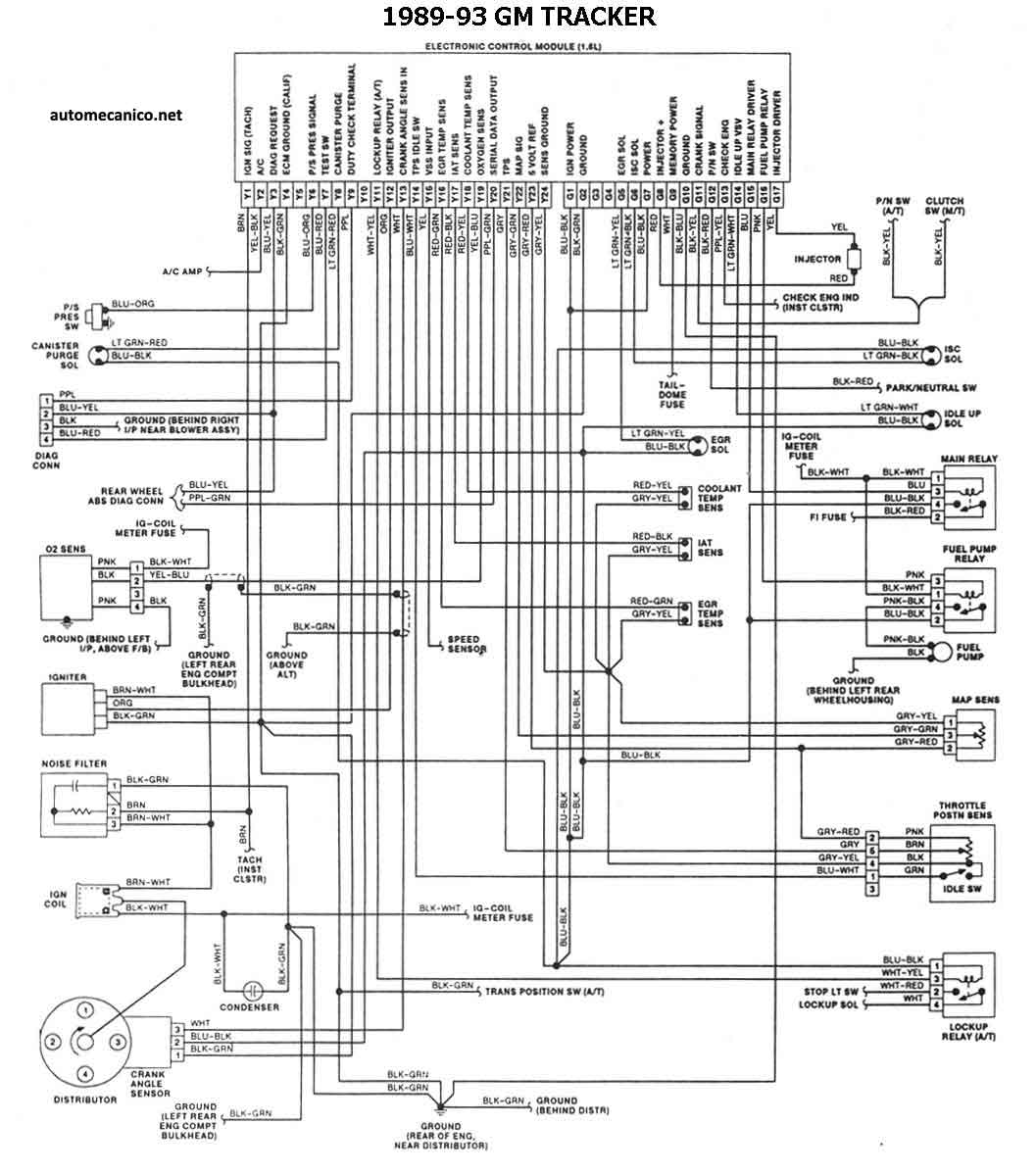

| 1989-93 | Esquema Electrico |
| CONTINUAR..... |
