TURBO CARGADOR

Viene de la pagina anterior...
◄En este esquema podemos apreciar la instalacion de un  turbo cargador, en un motor equipado con carburador.
1] Diafragma, actuador,de la compuerta de descarga 2] Tubo de escape  3]Carburador 4]Turbina del Compresor  5] turbina del cargador  6] Multiple de escape

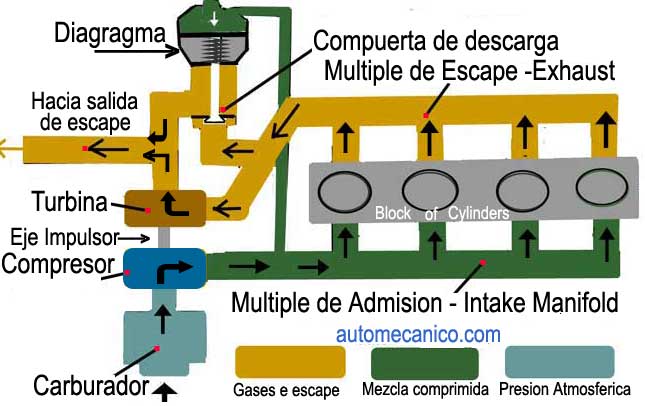

En este esquema, podremos analizar el funcionamiento de un  turbo cargador.
Los Gases de escape, hacen girar la turbina; a mas aceleracion, mas revoluciones.
Cuando, el giro de la turbina excede los requerimientos, especificados. se abre la compuerta de descarga, para aligerar la presion en la turbina.
El giro de la turbina del cargador, hace girar, la flecha o eje, que mueve el compresor, dando como consecuencia, que la turbina del compresor, empuje la mezcla, que viene del carburador, hacia el multiple de admision.
Aqui tenemos un corte, de un turbo cargador
1] Turbina del Compresor
2] Mezcla que viene del carburador
3] Mezcla comprimida que va hacia los cilindros
4] Eje o flecha, o que debe mantenerse lubricado; con aceite que le llega del motor
5] Cubierta de la turbina
6] Turbina el cargador
7] Salida de gases de Escape, hacia el sistema exterior
8] Cubierta del compresor
9] Rodaje balero o cojinete
10] Entrada de gases de escape, que viene del manifold de escape
En los casos de los motores equipados con sistema Fuel Injection, el criterio de instalacion y funcionamiento es el mismo.

Continuar siguiente pagina.
