| ORDEN DE ENCENDIDO - FIRING ORDER - AUTOMOVILES |
JEEP - Orden de encendido - Firing order - L4, L6, V6 y V8 - 1964/70 |
|
En esta pagina
encontrara, el esquema o dibujo del orden de encendido del motor
especificado. Si desea saber las especificaciones de afinamiento; siga el link de la pagina principal. JEEP - orden de encendido - firing order - Automoviles - 1964/70. Motor: 327, 225, 226, 230, 232, 134, 350 - RWD - Traccion trasera |
 |
|

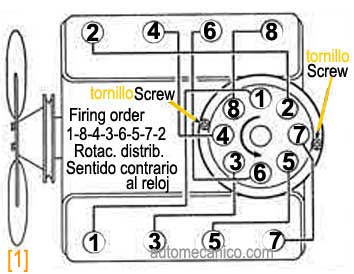

Figura 1-
Motor: V8- 327 - 1966/1968 - Bujias 0.035 inch [pulg] Orden de encendido = 1-8-4-3-6-5-7-2 - Rotacion de distribuidor = Sentido contrario al reloj. |
 |
|

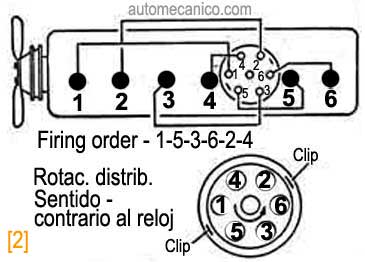

Figura 2 -
Motor: L6- 226 - Bujias 0.030 inch [pulg] Orden de encendido = 1-5-3-6-2-4 - Rotacion de distribuidor = Sentido contrario al reloj. |
 |
|

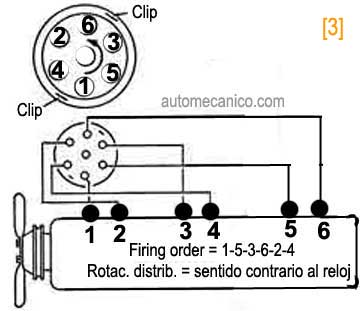

Figura 3 -
Motor: L6 - 230 - 1964/65 - Bujias 0.030 inch [pulg] Orden de encendido = 1-5-3-6-2-4 - Rotacion de distribuidor = Sentido contrario al reloj. |
 |
|

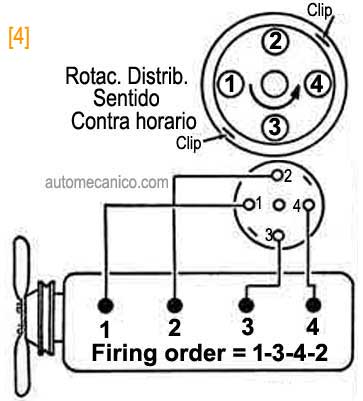

Figura 4 -
Motor: L4 - 134 - 1964 - Bujias 0.030 inch [pulg] Orden de encendido = 1-3-4-2 - Rotacion de distribuidor = Sentido contrario al reloj. |
 |
|

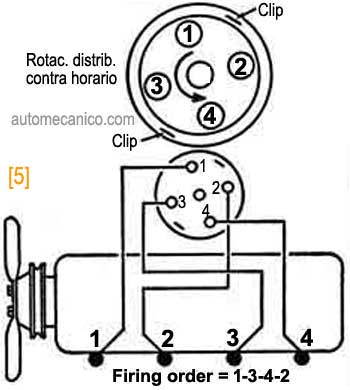

Figura 5 Motor: L4 - 134 - 1964/70 Bujias
0.030 inch - O/E= 1-3-5-2 - Rotac. distrib.= contra reloj - |
 |
|

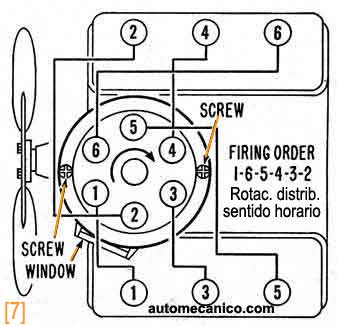

Figura 7 Motor:
V6 - 225 -1966/70
Bujias 0.035 inch - O/E= 1-6-5-4-3-2 -Rotacion distrib.= sentido horario-
|
 |
|

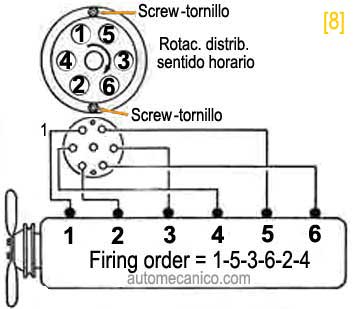

Figura 8
Motor: L6 - 232 - 1966/70 Bujias 0.035 inch - O/E= 1-5-3-6-2-4 -Rotacion distrib.= sentido horario-
|
 |
|
Figura 9
Motor: V8 - 350 - 1968/70 Bujias 0.030 inch -O/E= 1-8-4-3-6-5-7-2 -Rotacion
distrib.= sentido horario-
|
 |
|

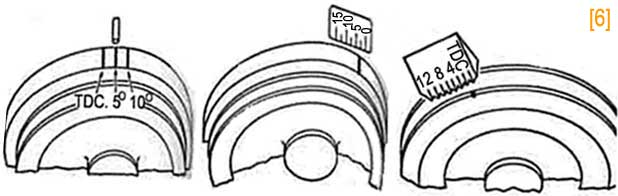

Figura 6 Polea del
ciguenial; escala para medir el tiempo de encendido |
