FORD WINDSTAR - DIAGRAMAS ELECTRICOS;  1995/2003
SISTEMA DE CARGA Y ARRANQUE 1995 SIST. DE CONT. DEL MOTOR  PARTE 1

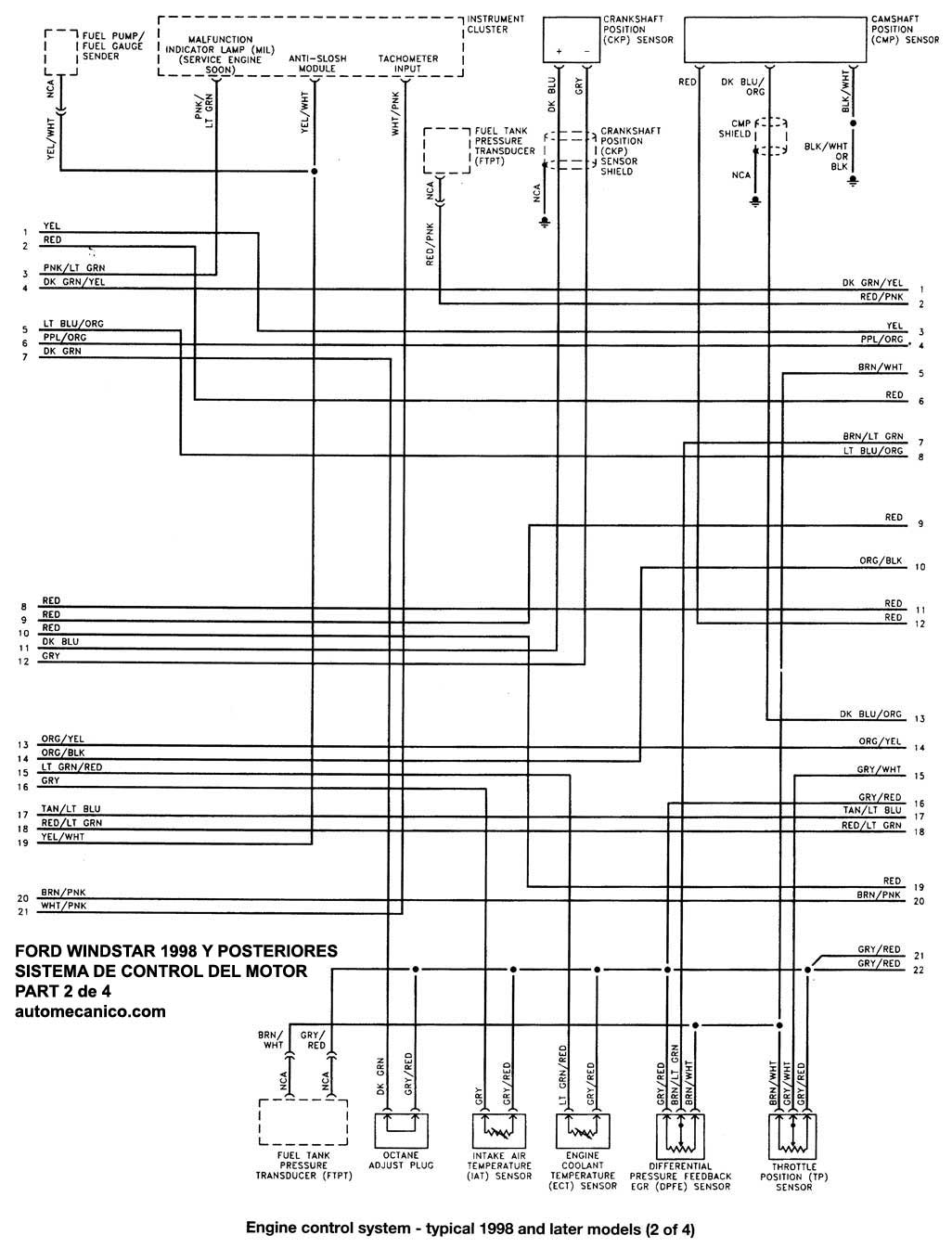

1998 y Posteriores 1995 SIST. DE CONT. DEL MOTOR  PARTE 2
SIST. DE CONT. DEL MOTOR  PARTE 1 1995 SIST. DE CONT. DEL MOTOR  PARTE 3
SIST. DE CONT. DEL MOTOR  PARTE 2 1995 SIST. DE CONT. DEL MOTOR  PARTE 4

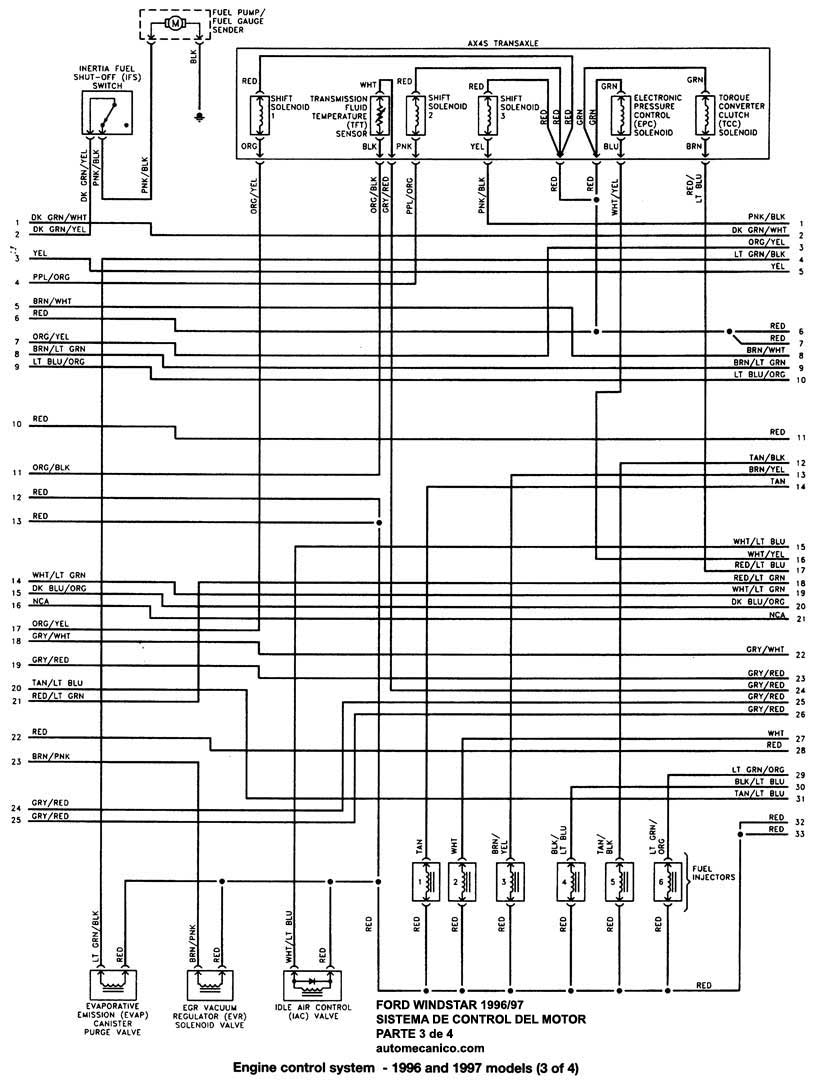

SIST. DE CONT. DEL MOTOR  PARTE 3 1996/97 SIST. DE CONT. DEL MOTOR  PARTE 1

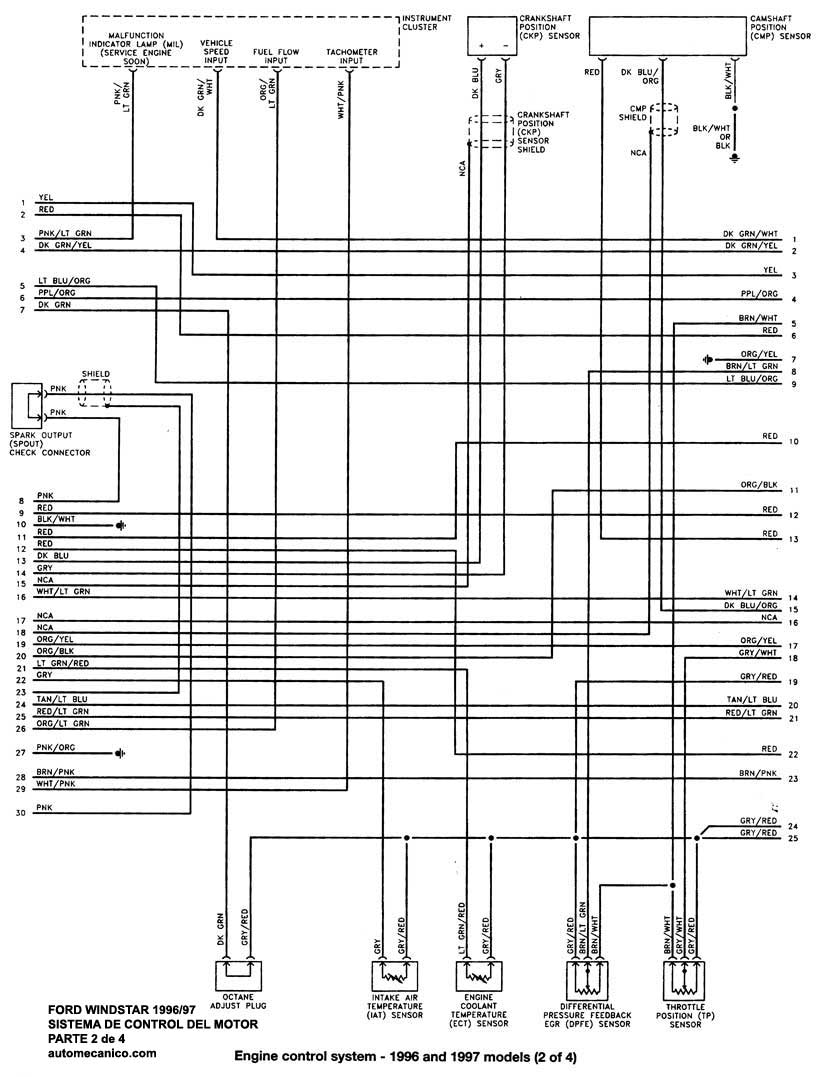

SIST. DE CONT. DEL MOTOR  PARTE 4 1996/97 SIST. DE CONT. DEL MOTOR  PARTE 2
  1996/97 SIST. DE CONT. DEL MOTOR  PARTE 3

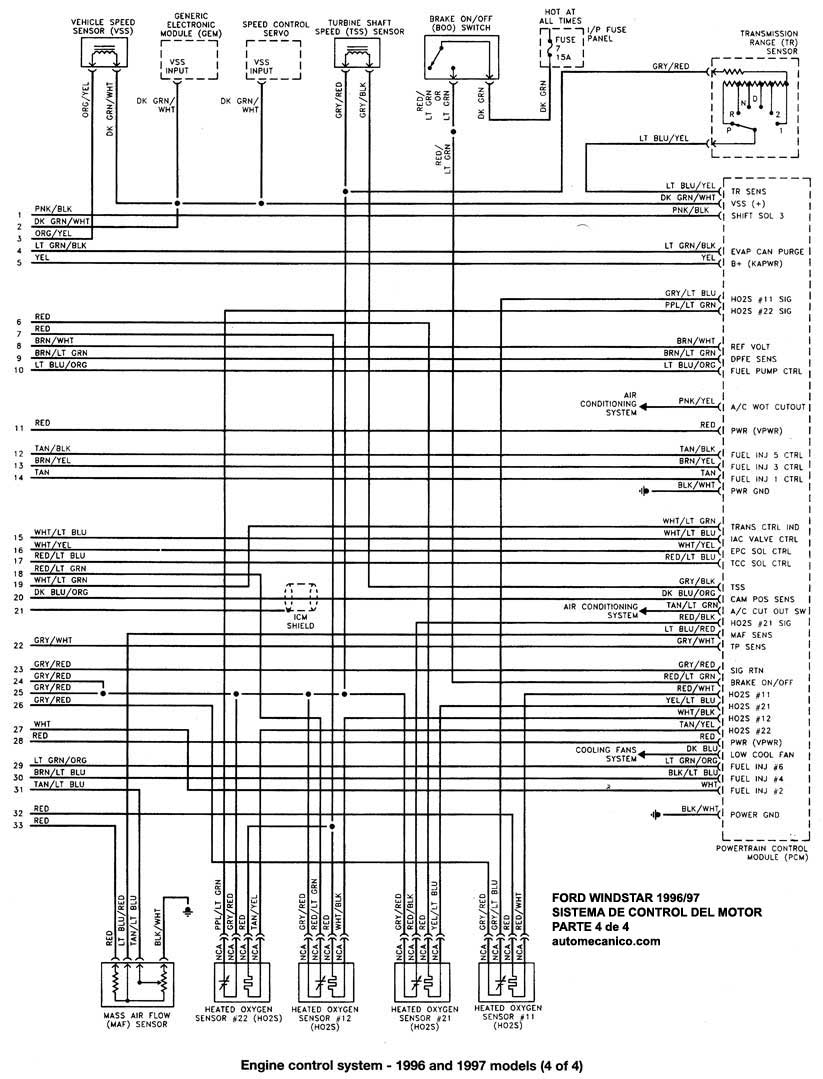

  1996/97 SIST. DE CONT. DEL MOTOR  PARTE 4
