| DIAGRAMAS - ESQUEMAS GRAPHICS - SUZUKI 1986/93 |
SUZUKI: SAMURAI |SIDEKICK | SWIFT 1986/93 - Diagramas, esquemas, graphics |
| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| SUZUKI : SAMURAI |SIDEKICK | SWIFT ESQUEMAS Y COMPONENTES 1986/93S |
| SAMURAI | |

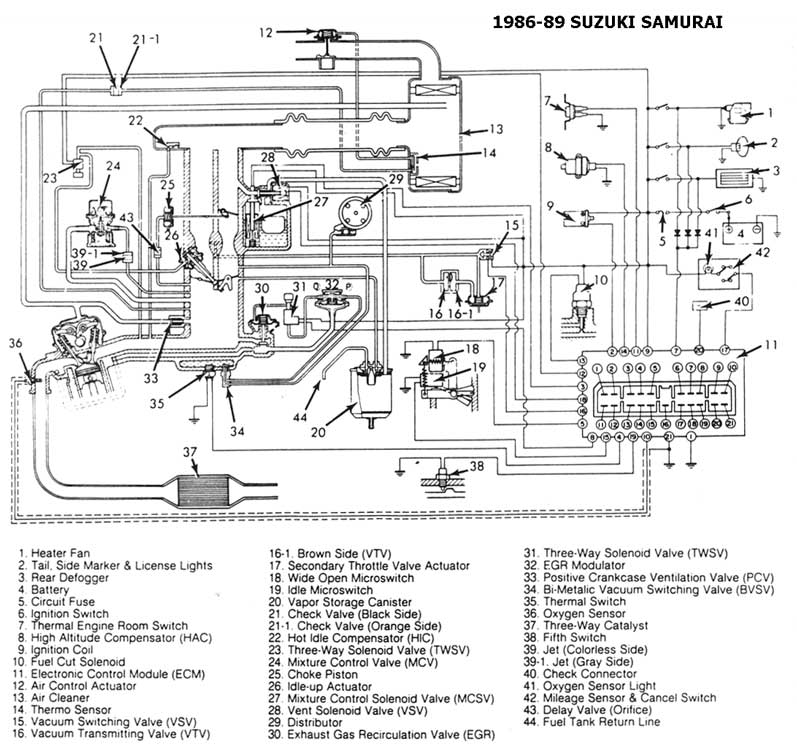

| 1986-89 | CEC UBIC. DE COMP. |

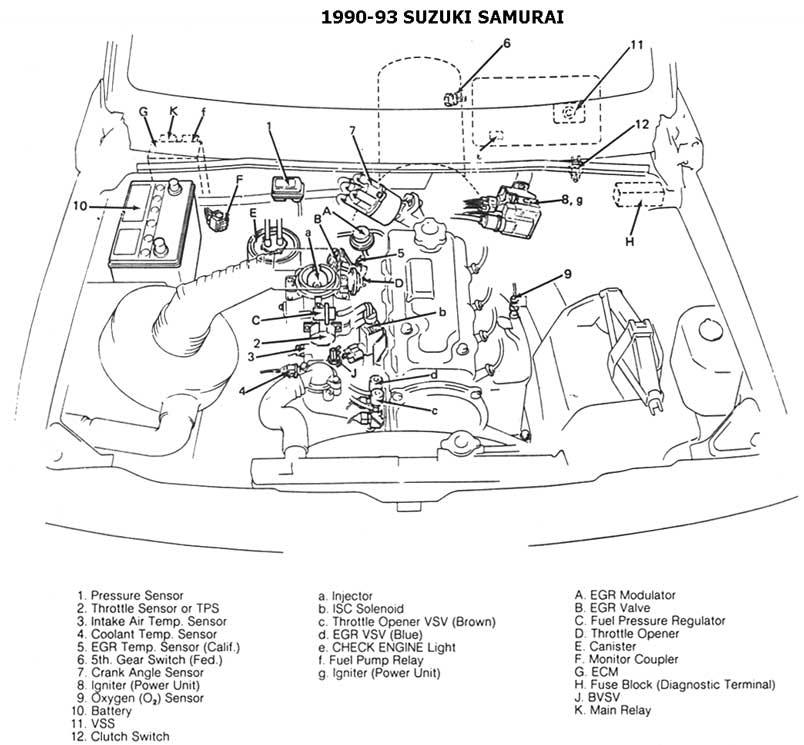

| 1990-93 | CEC UBIC. DE COMP. |

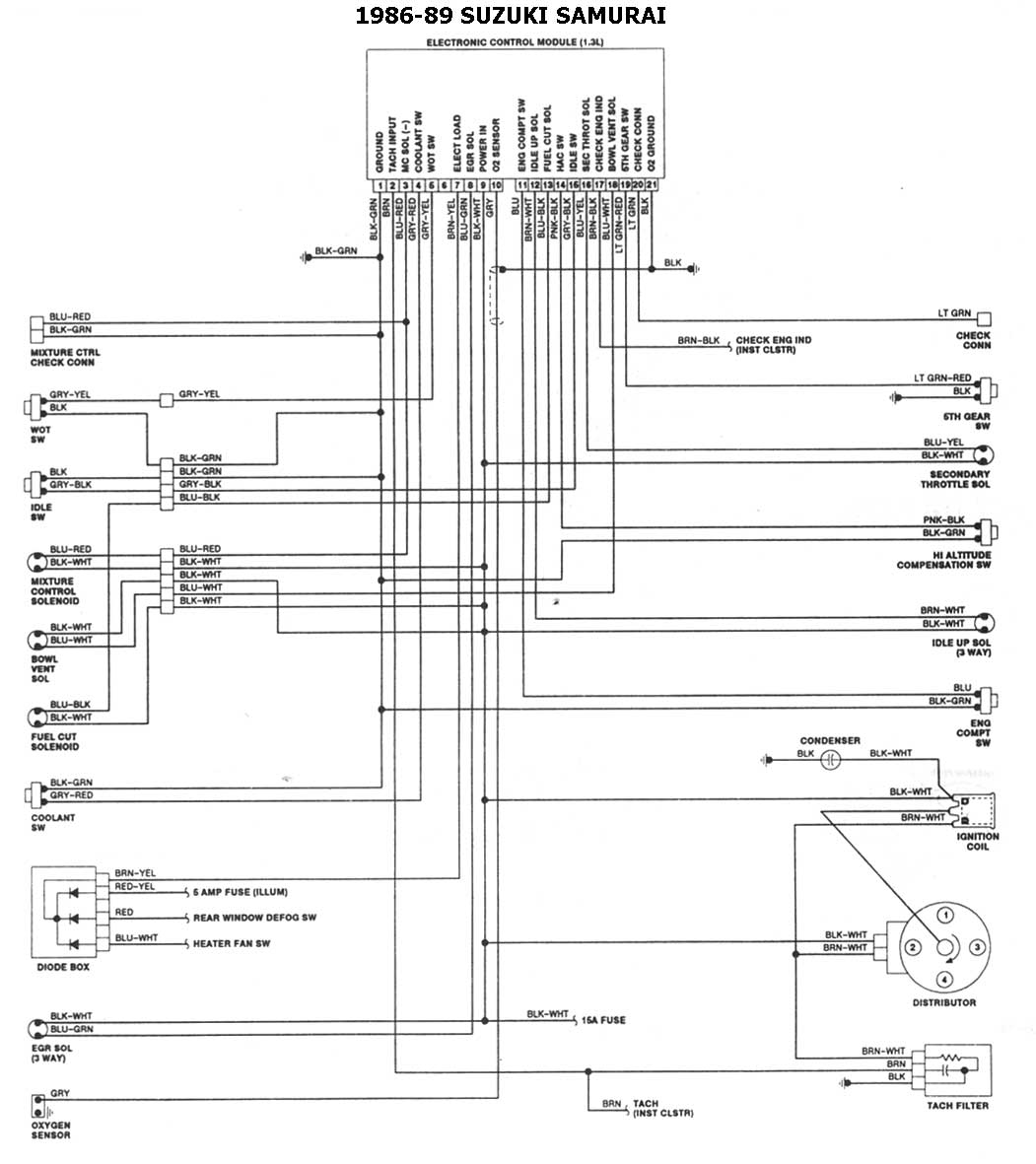

| 1986-89 | ESQUEMA ELECTRICO |
| 1990-93 | ESQUEMA ELECTRICO |

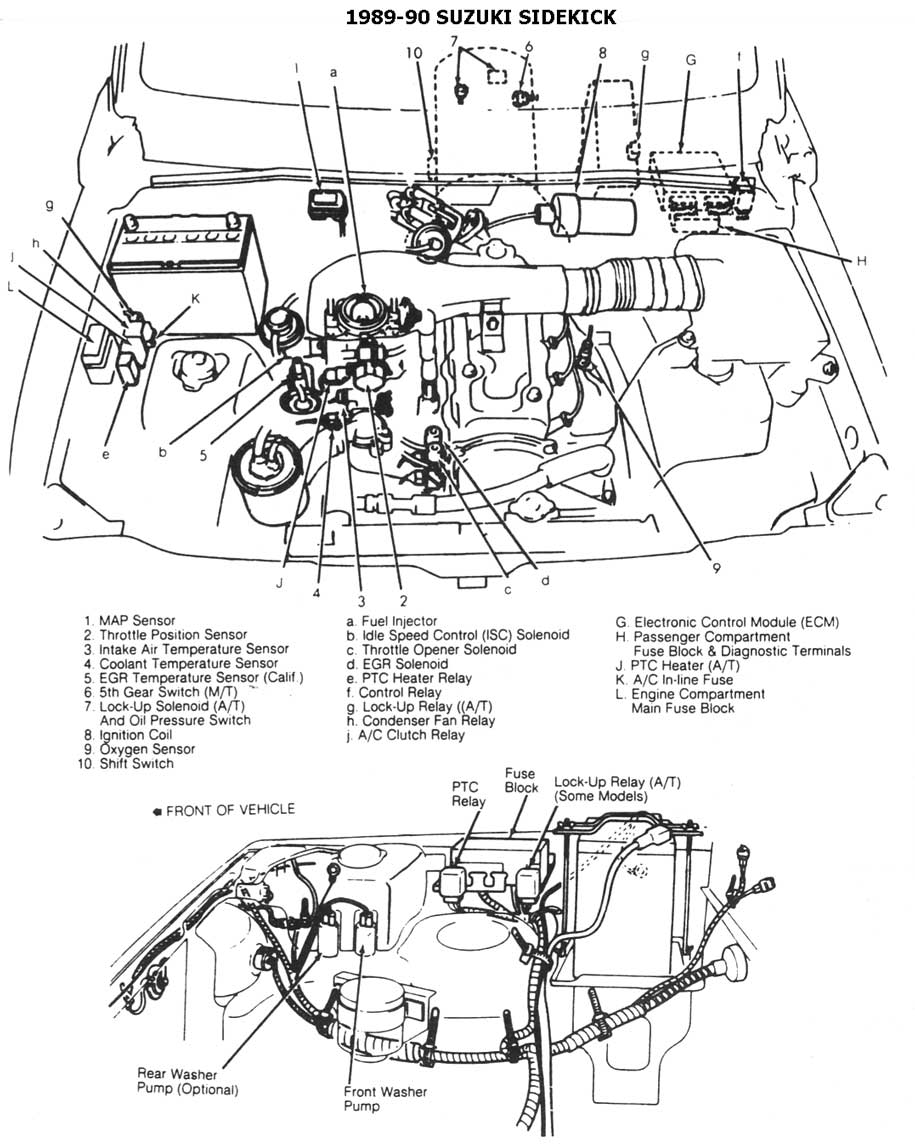

| 1989-90 | CEC UBIC. DE COMP. |

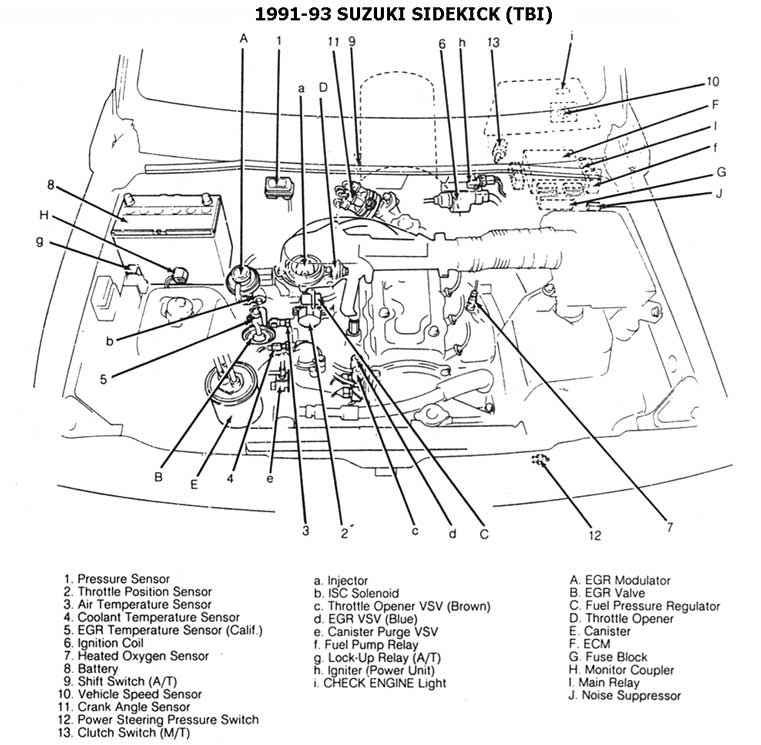

| 1991 - 93TBI | CEC UBIC. DE COMP. |

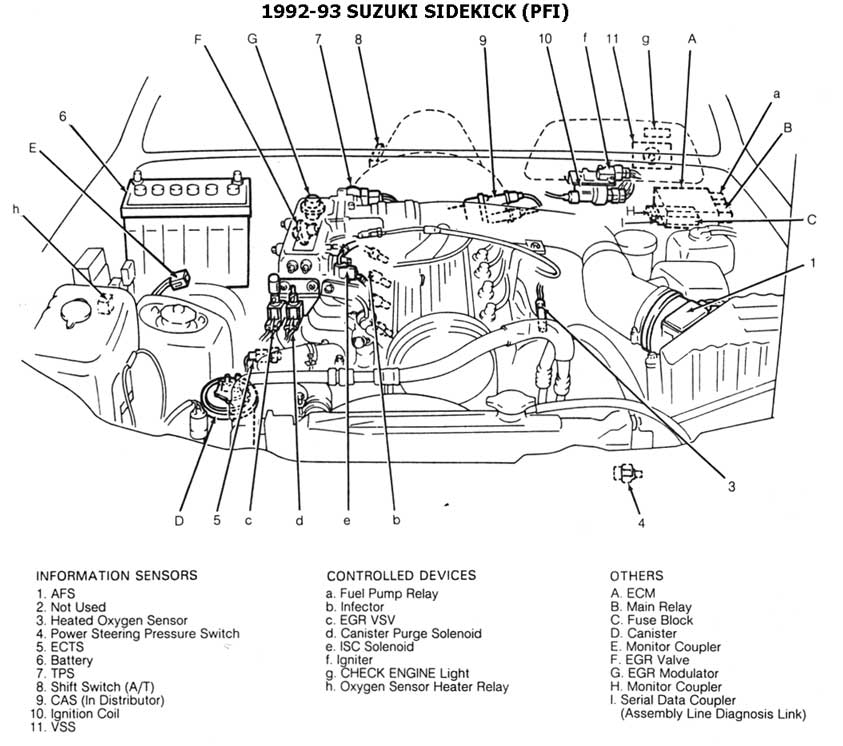

| 1993 - PFI | CEC UBIC. DE COMP. |

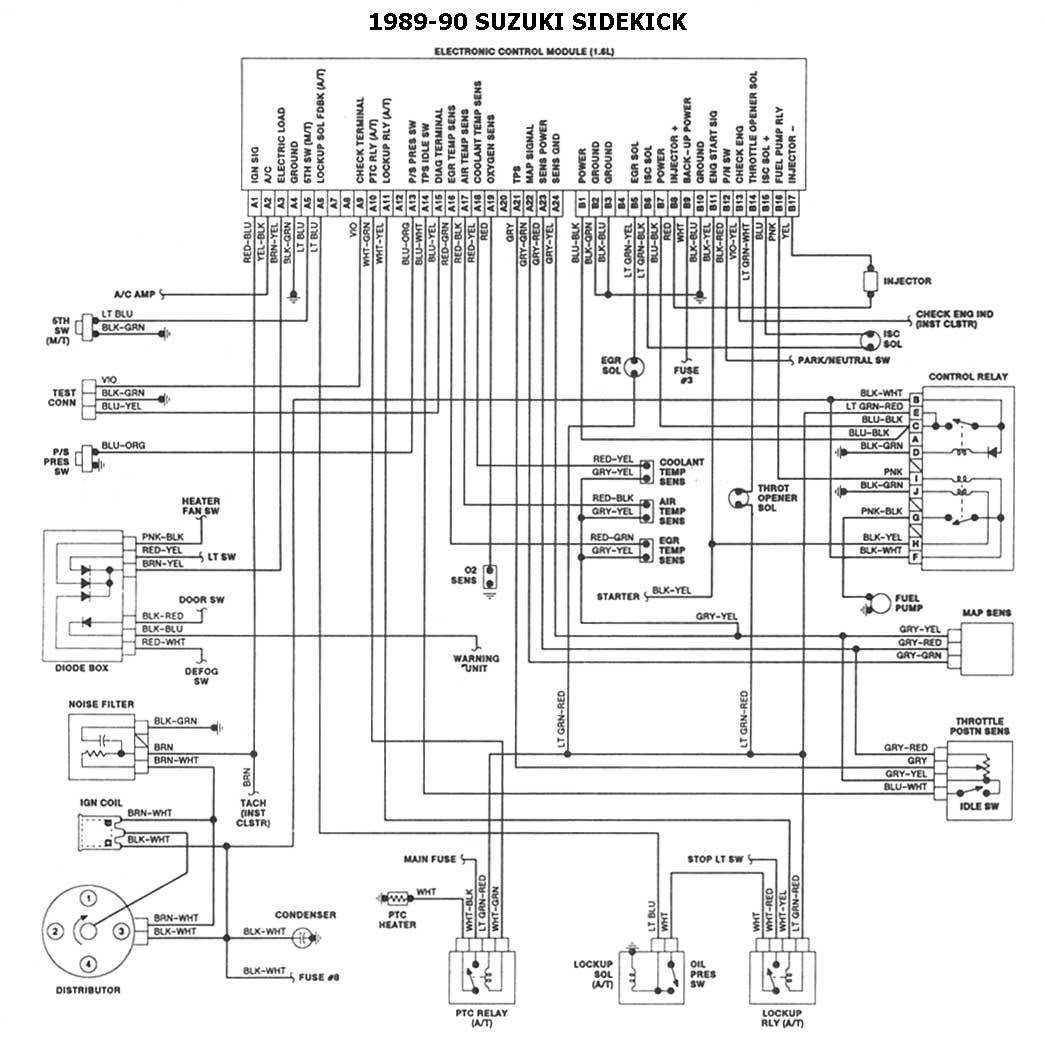

| 1989-90 | ESQUEMA ELECTRICO |

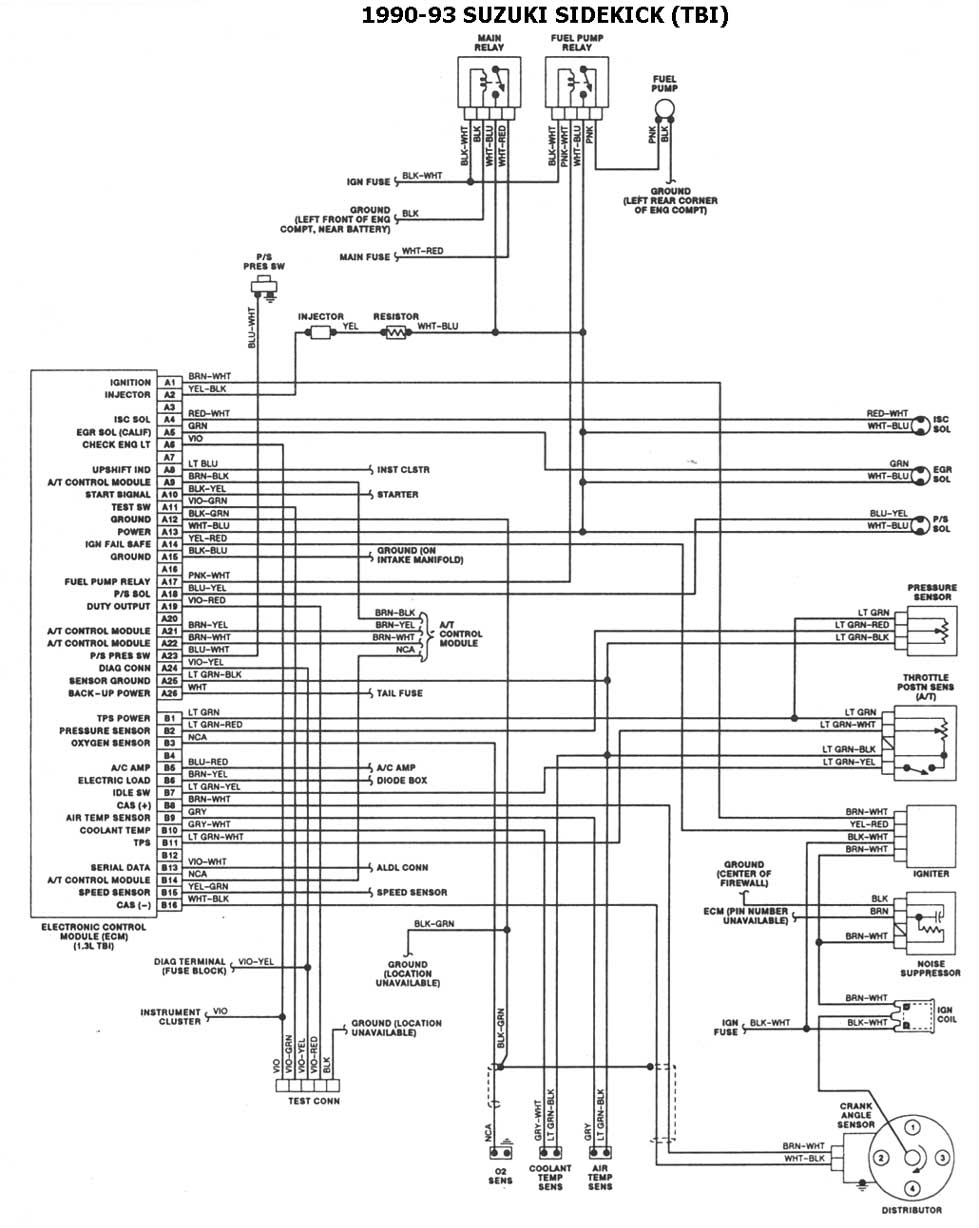

| 1991-93 | ESQUEMA ELECTRICO |

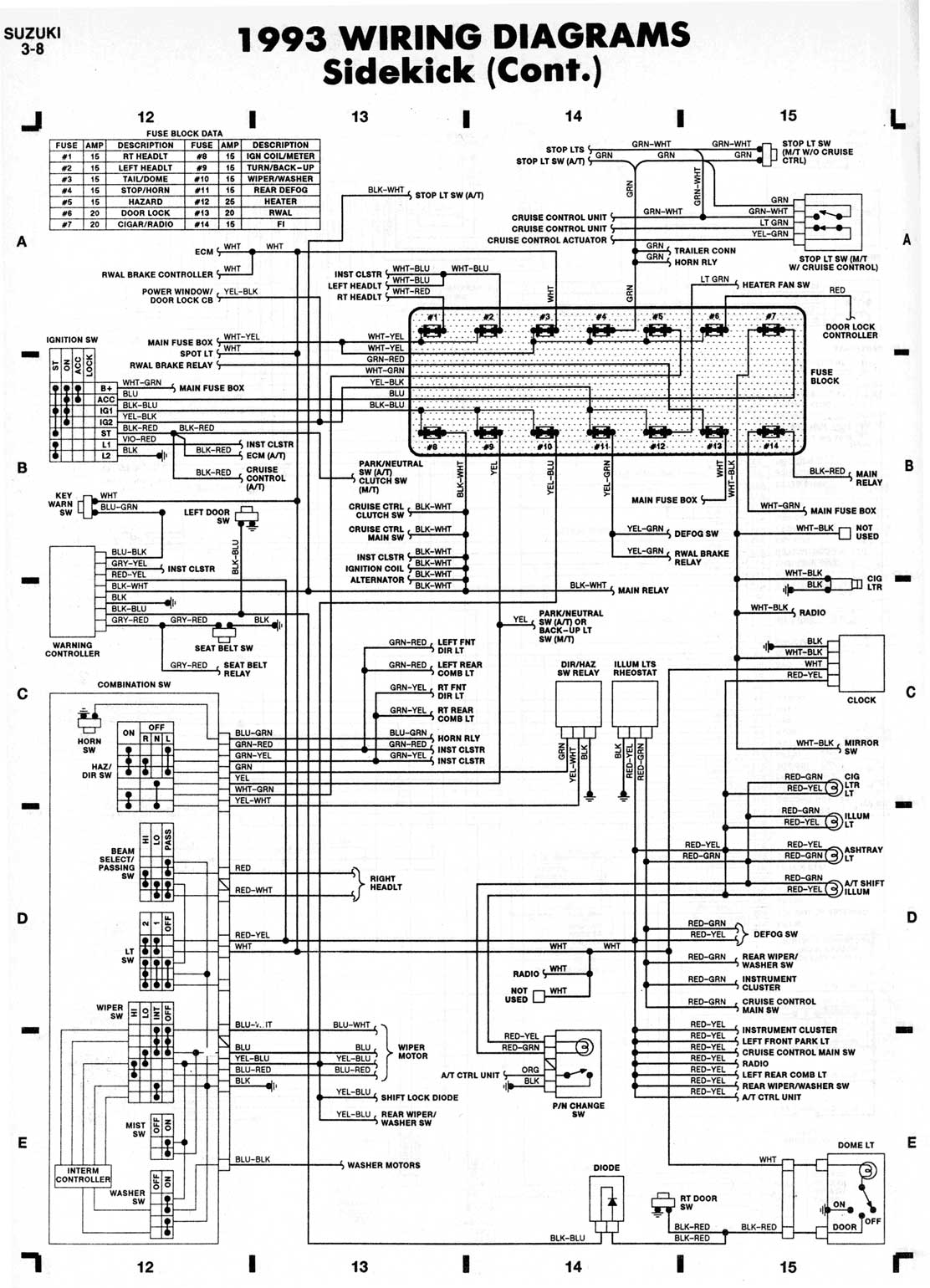

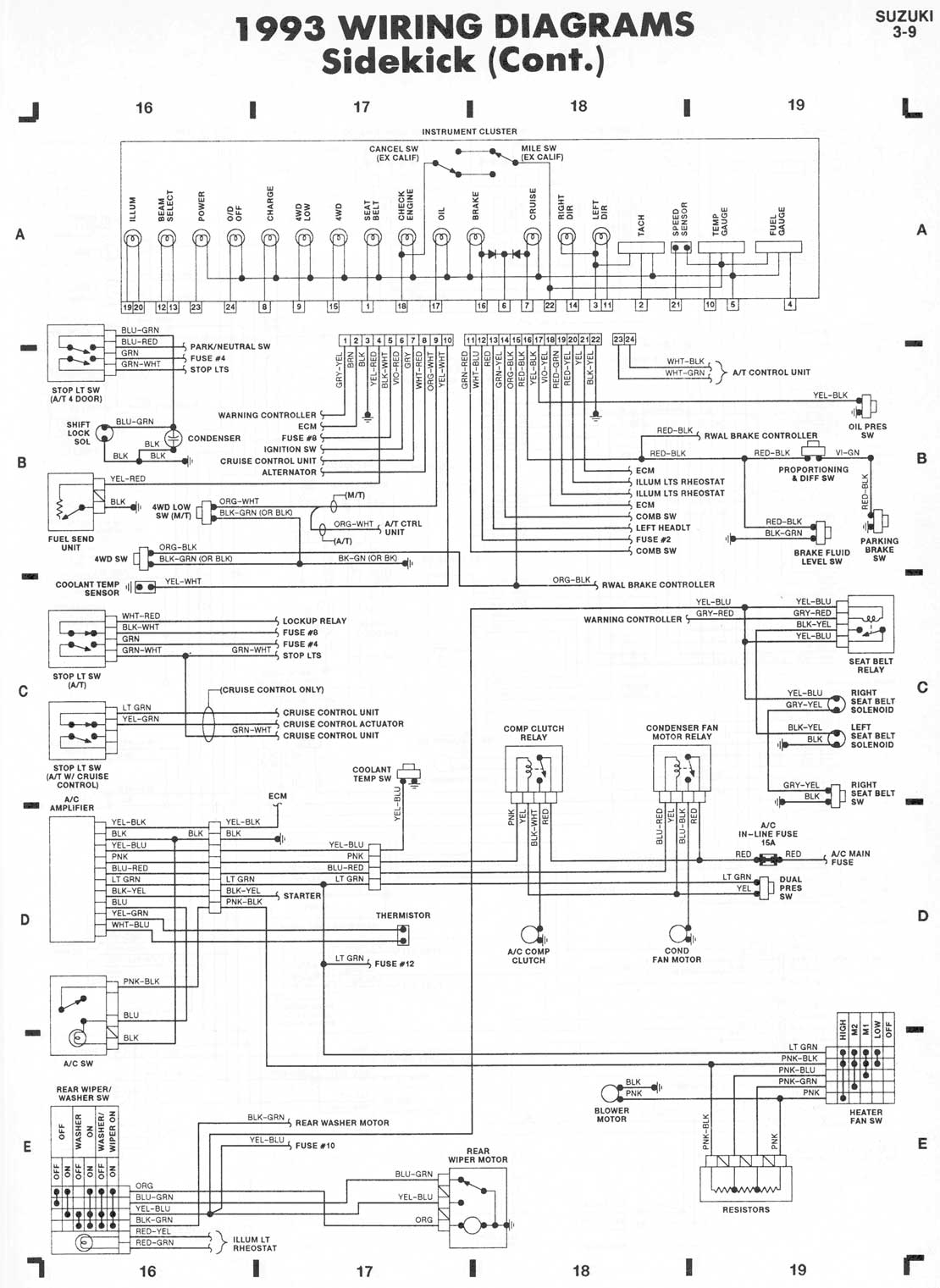

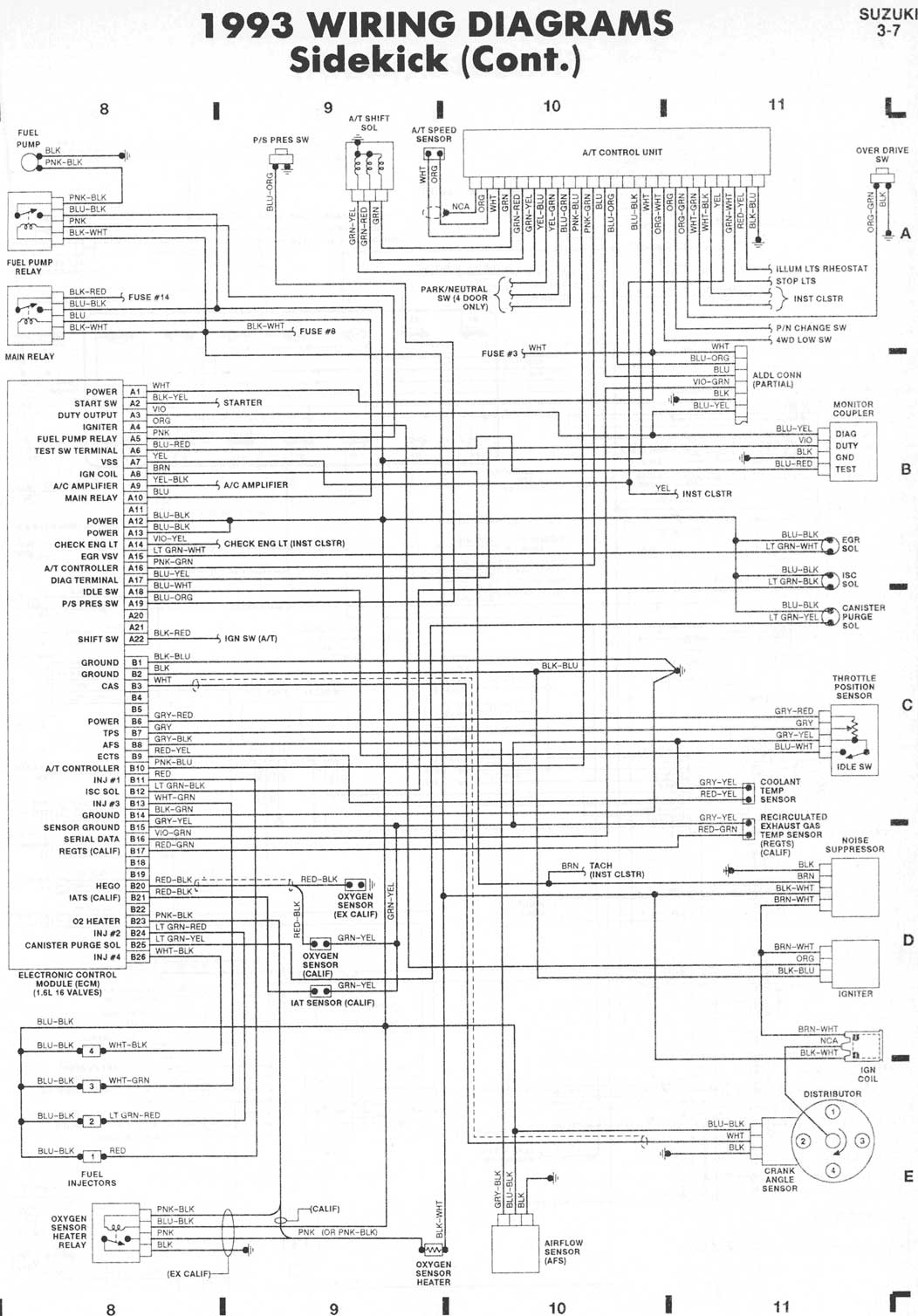

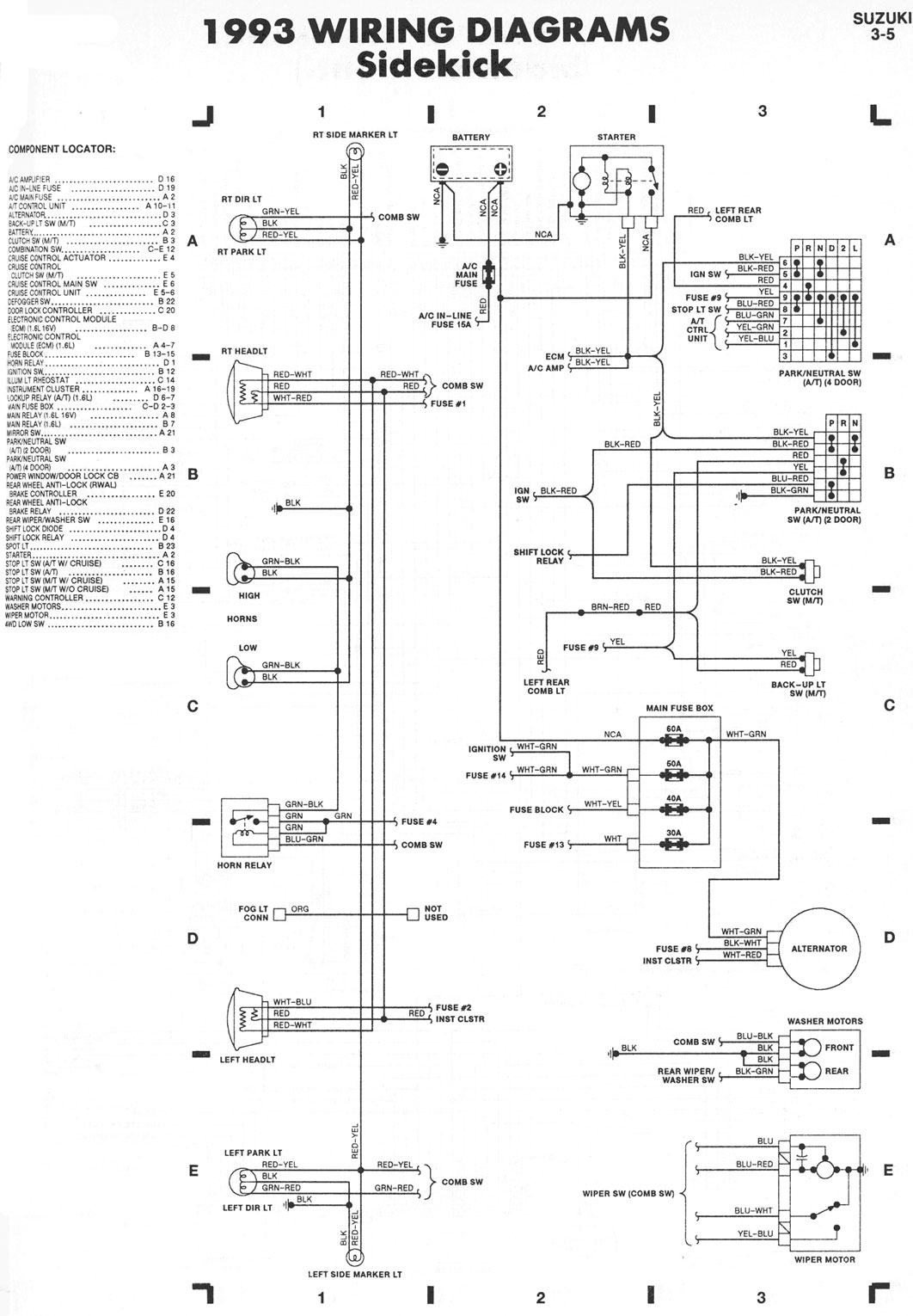

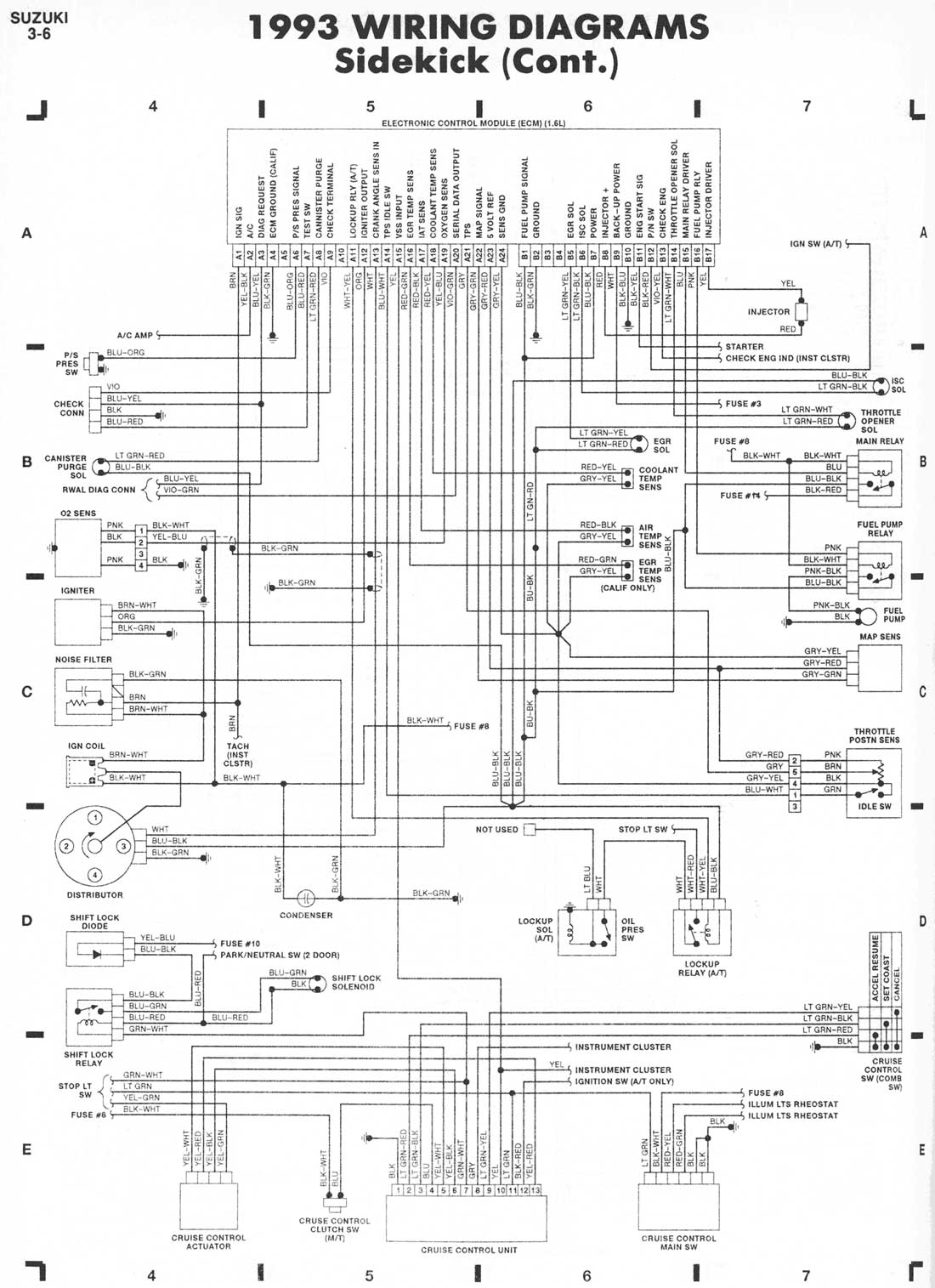

| 1993 - 1 | ESQUEMA ELECTRICO |
| 1993 - 2 | ESQUEMA ELECTRICO |
| 1993 - 3 | ESQUEMA ELECTRICO |
| 1993 - 4 | ESQUEMA ELECTRICO |
| 1993 - 5 | ESQUEMA ELECTRICO |
| 1993 - 6 | ESQUEMA ELECTRICO |
| SWIFT | |
| 1989-90TBI - PFI | CEC UBIC. DE COMP. |

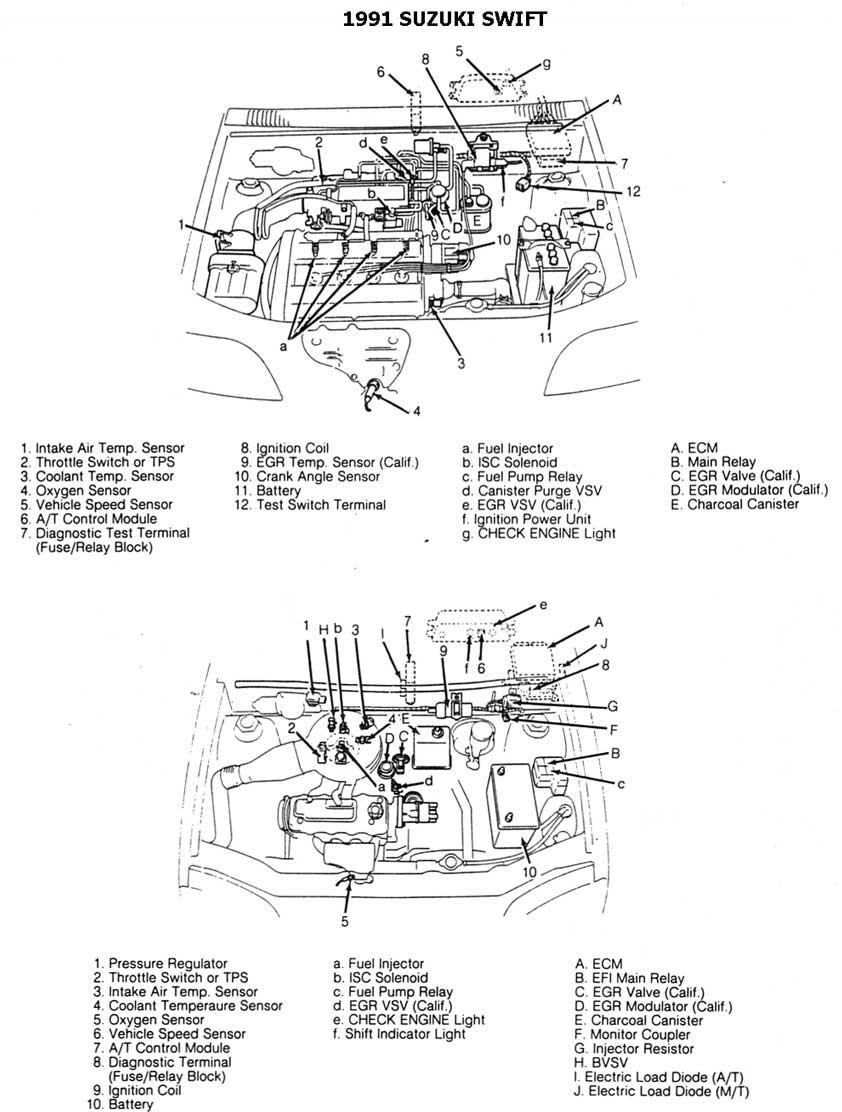

| 1991TBI - PFI | CEC UBIC. DE COMP. |

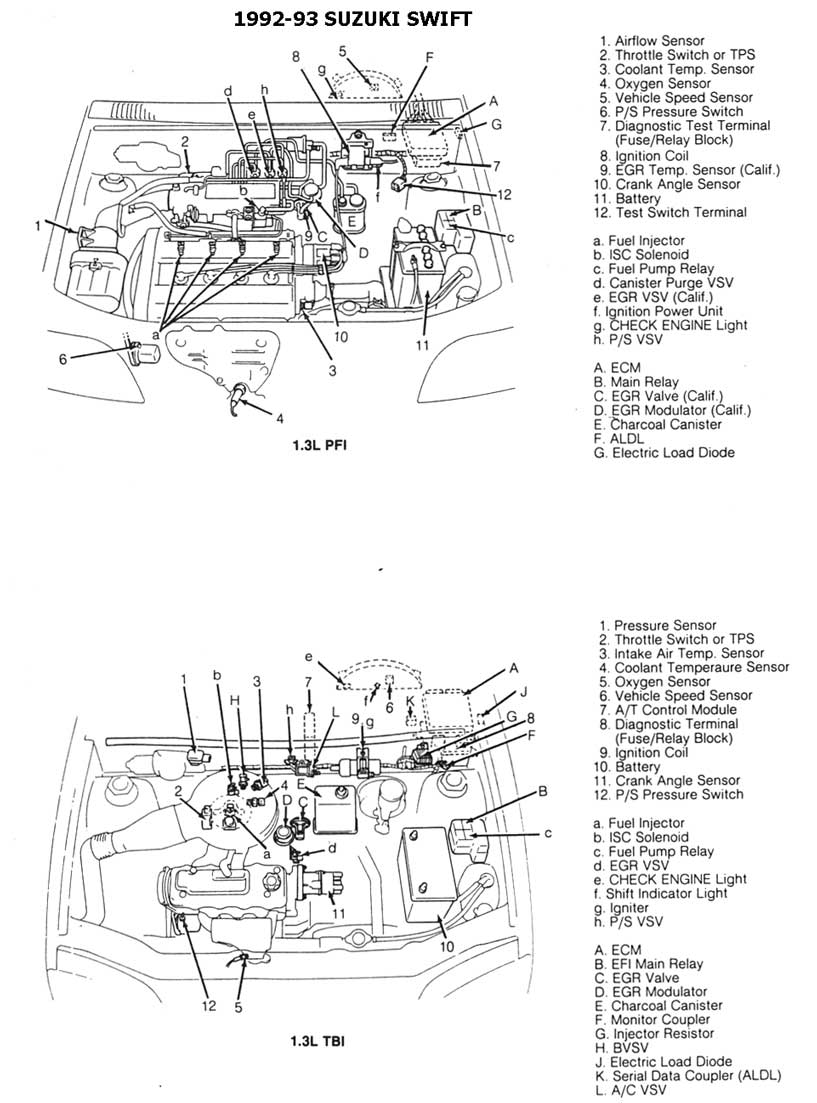

| 1992-93TBI - PFI | CEC UBIC. DE COMP. |

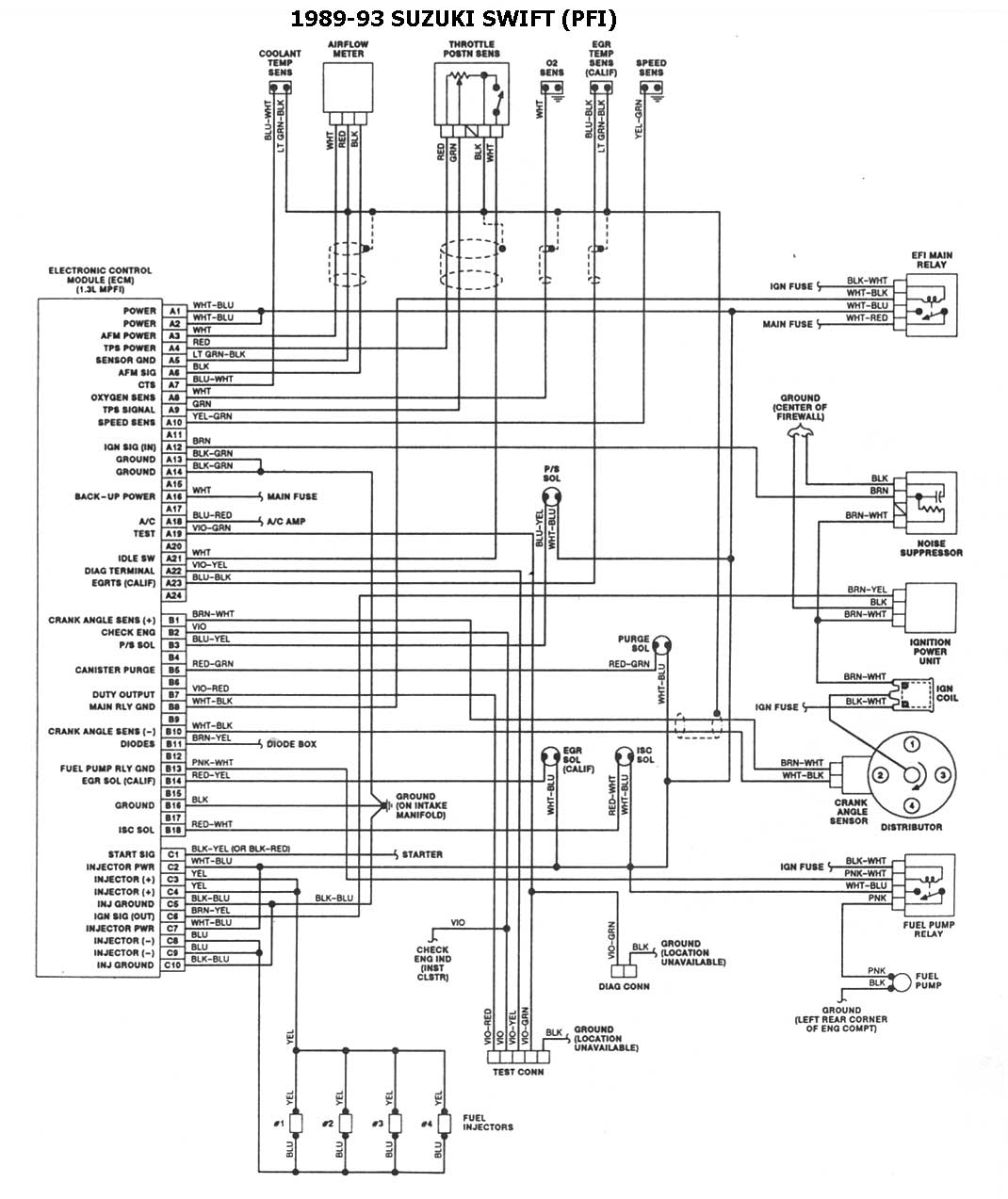

| 1989-93PFI | ESQUEMA ELECTRICO |
| 1990-93TBI | ESQUEMA ELECTRICO |
