| DIAGRAMAS - ESQUEMAS - GRAPHICS - TOYOTA 1986/93 |
TOYOTA: - Pickup 4 Runner, Previa, Supra, Vans - Diagramas 1986/93 - circuito electrico |
| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| TOYOTA: Pickup 4 Runner, Previa, Supra, Vans - Esquemas, Diagramas - Sensores- Componentes |
| PICKUP 4 RUNNER | |

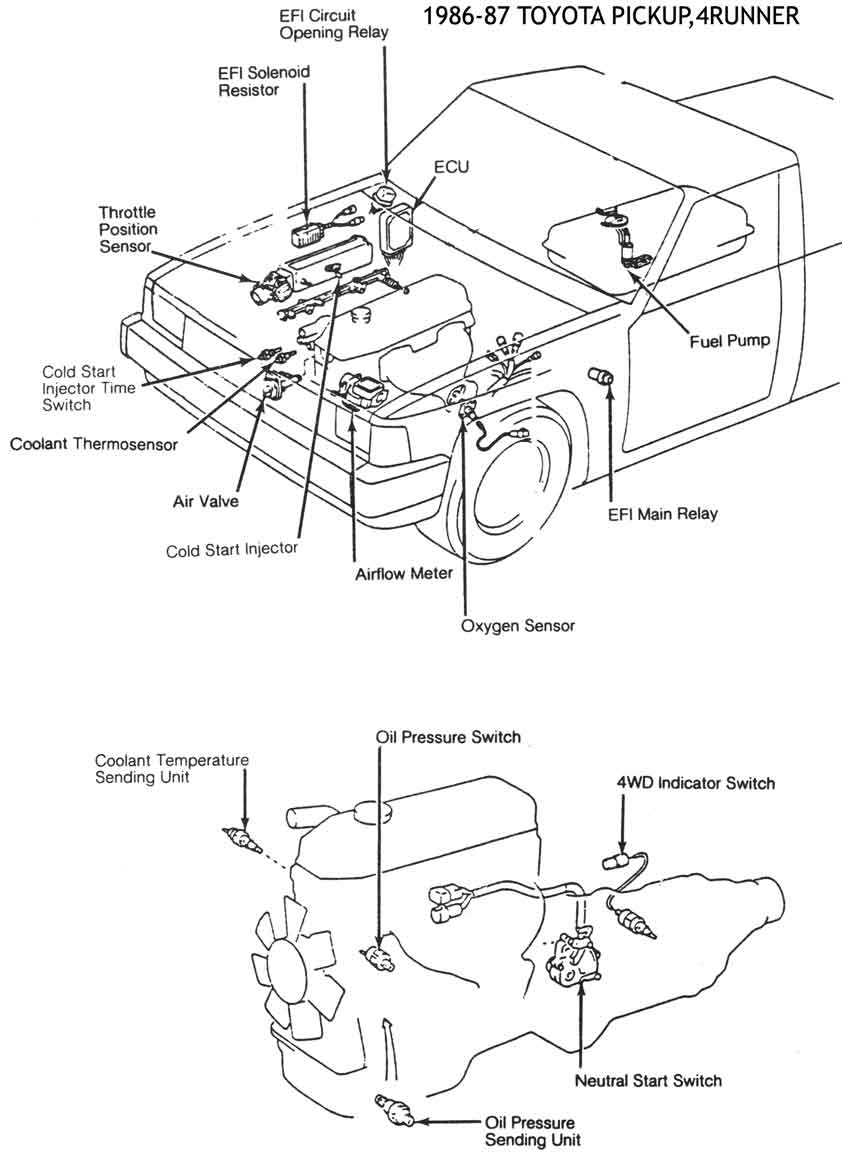

| 1986-87 - PICKUP 4 RUNNER | UBIC. DE COMP. |

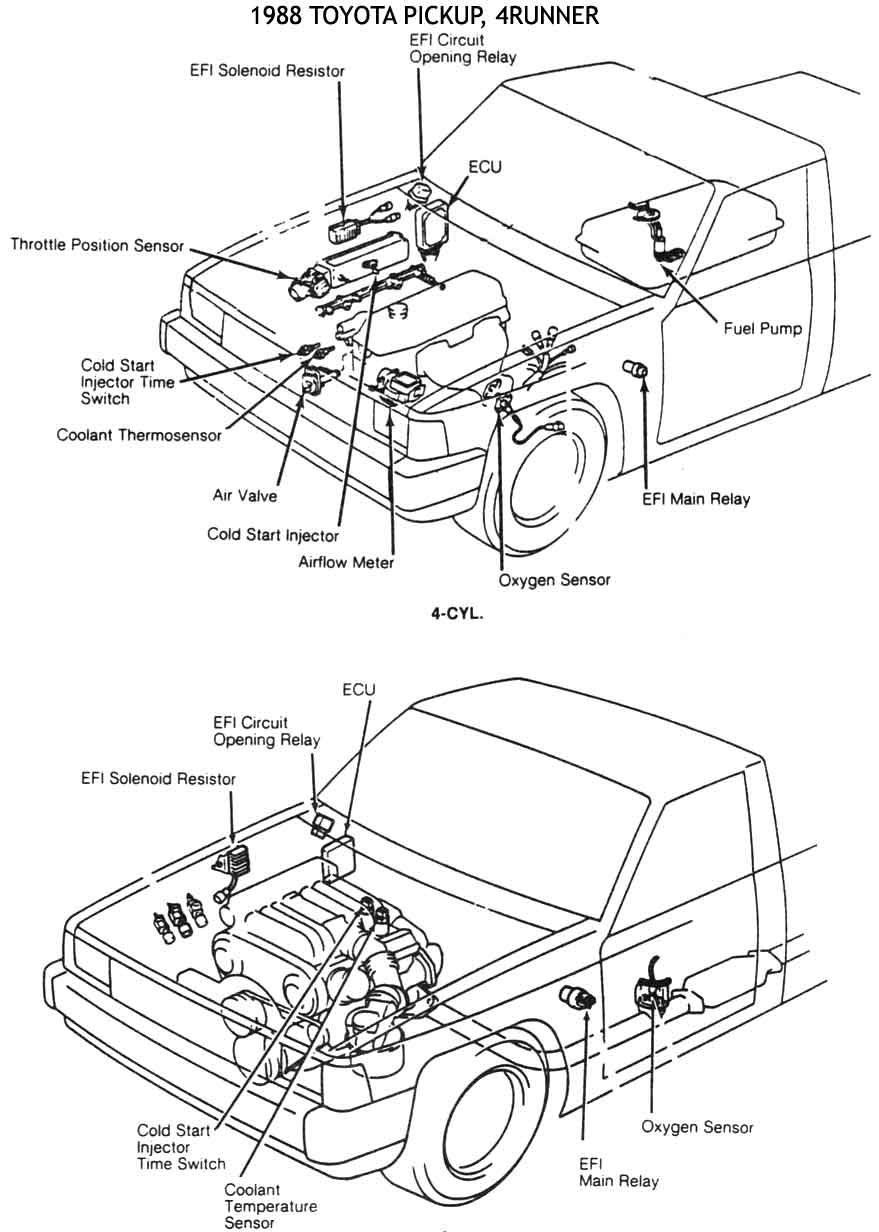

| 1988 - PICKUP 4 RUNNER | UBIC. DE COMP. |
| 1989-93 - PICKUP 4 RUNNER | UBIC. DE COMP. |

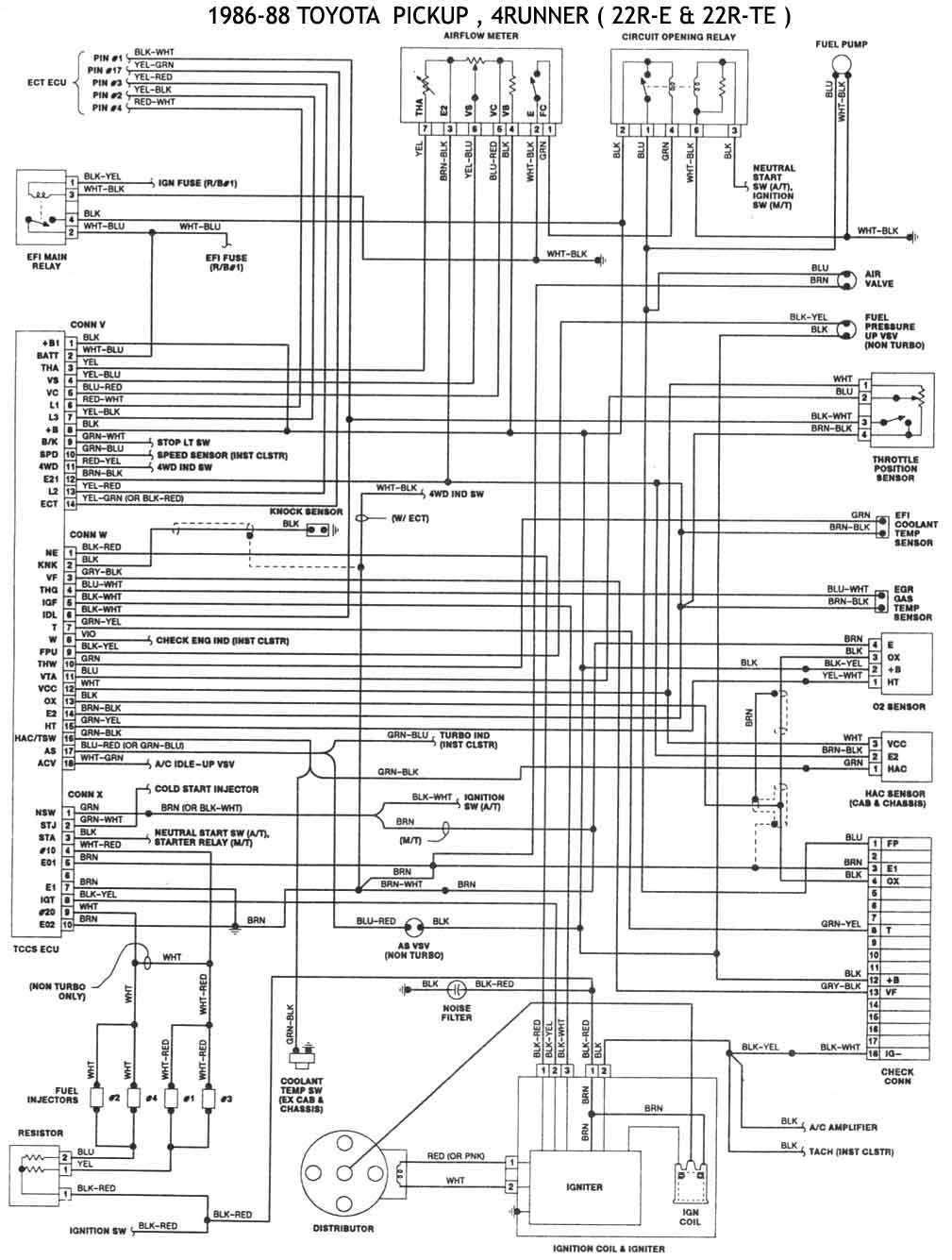

| 1986-88 - 22R-E 22R-TE | ESQUEMAS ELECTRICOS |

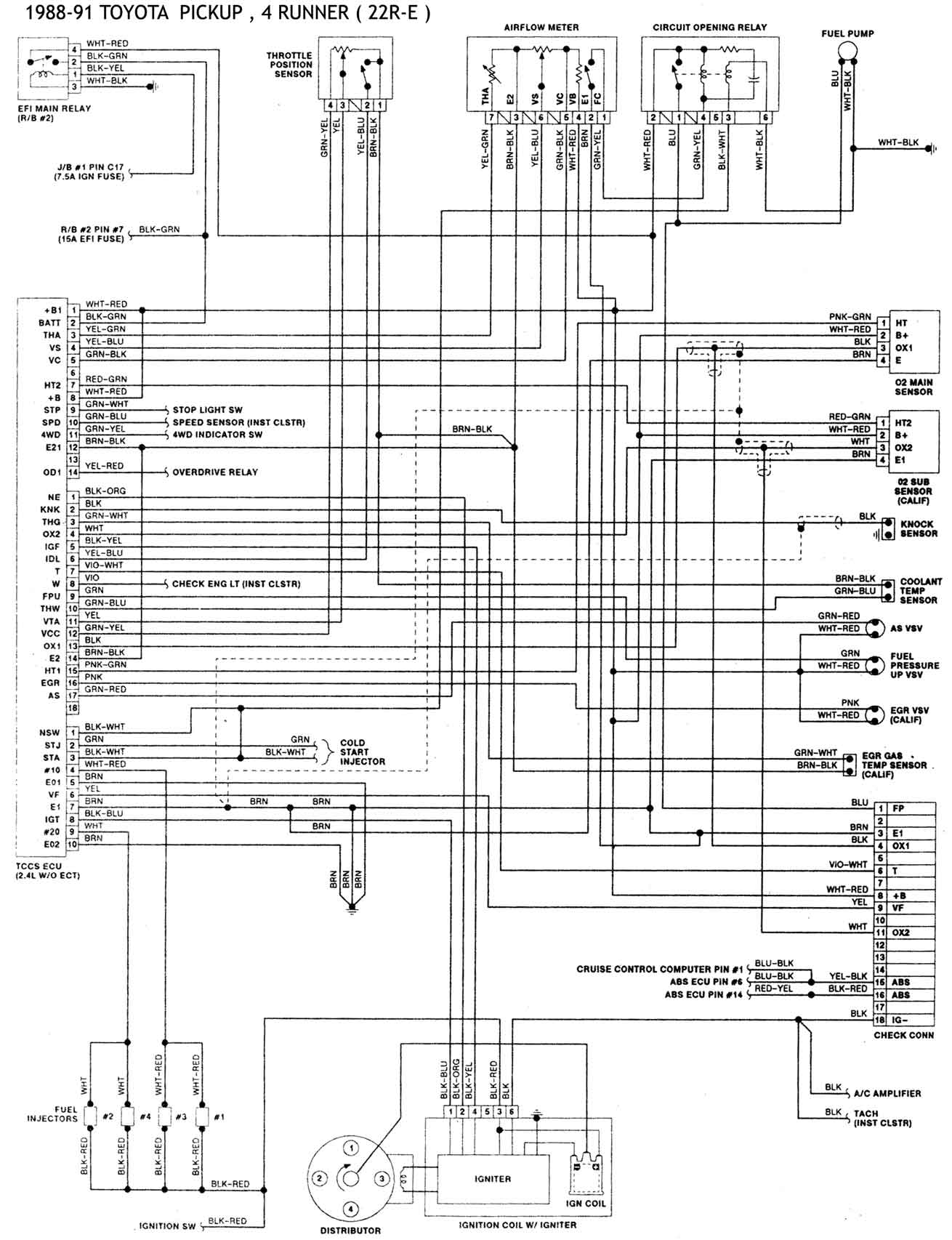

| 1988-91 - 22R-E | ESQUEMAS ELECTRICOS |

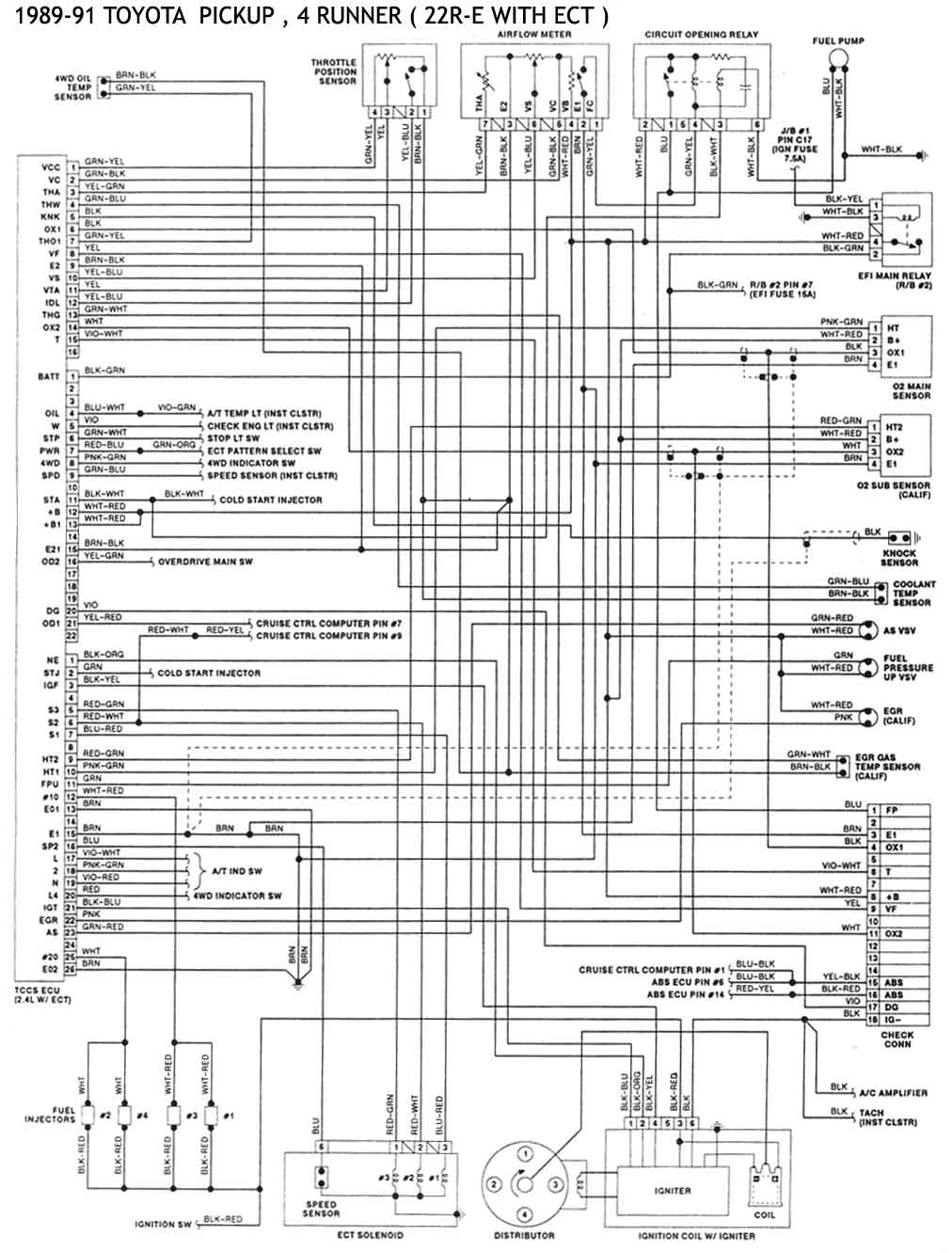

| 1989-91 - 22R-E CON ECT | ESQUEMAS ELECTRICOS |

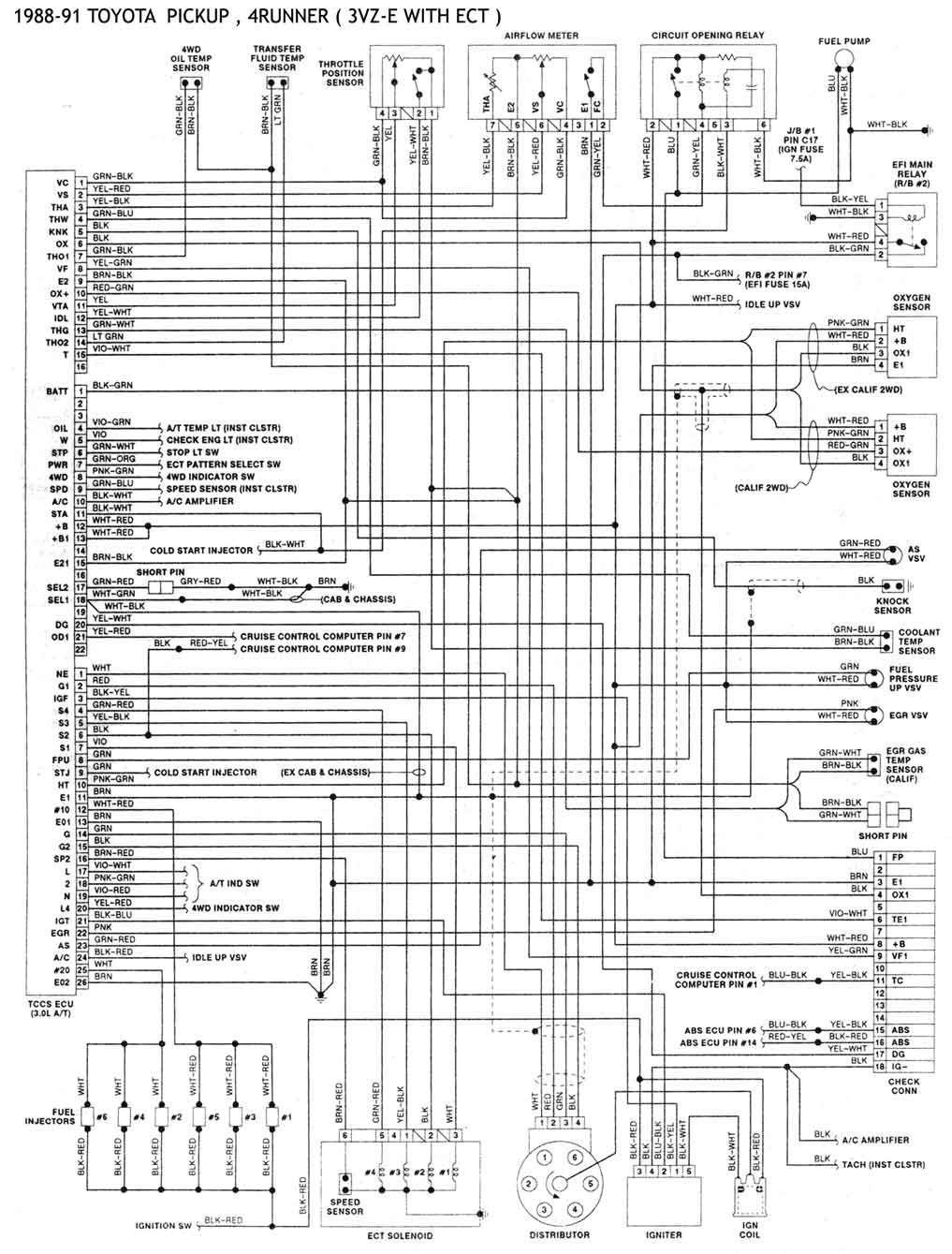

| 1988-91 - 3VZ-E CON ECT | ESQUEMAS ELECTRICOS |
| 1988-93 - 3VZ-E | ESQUEMAS ELECTRICOS |

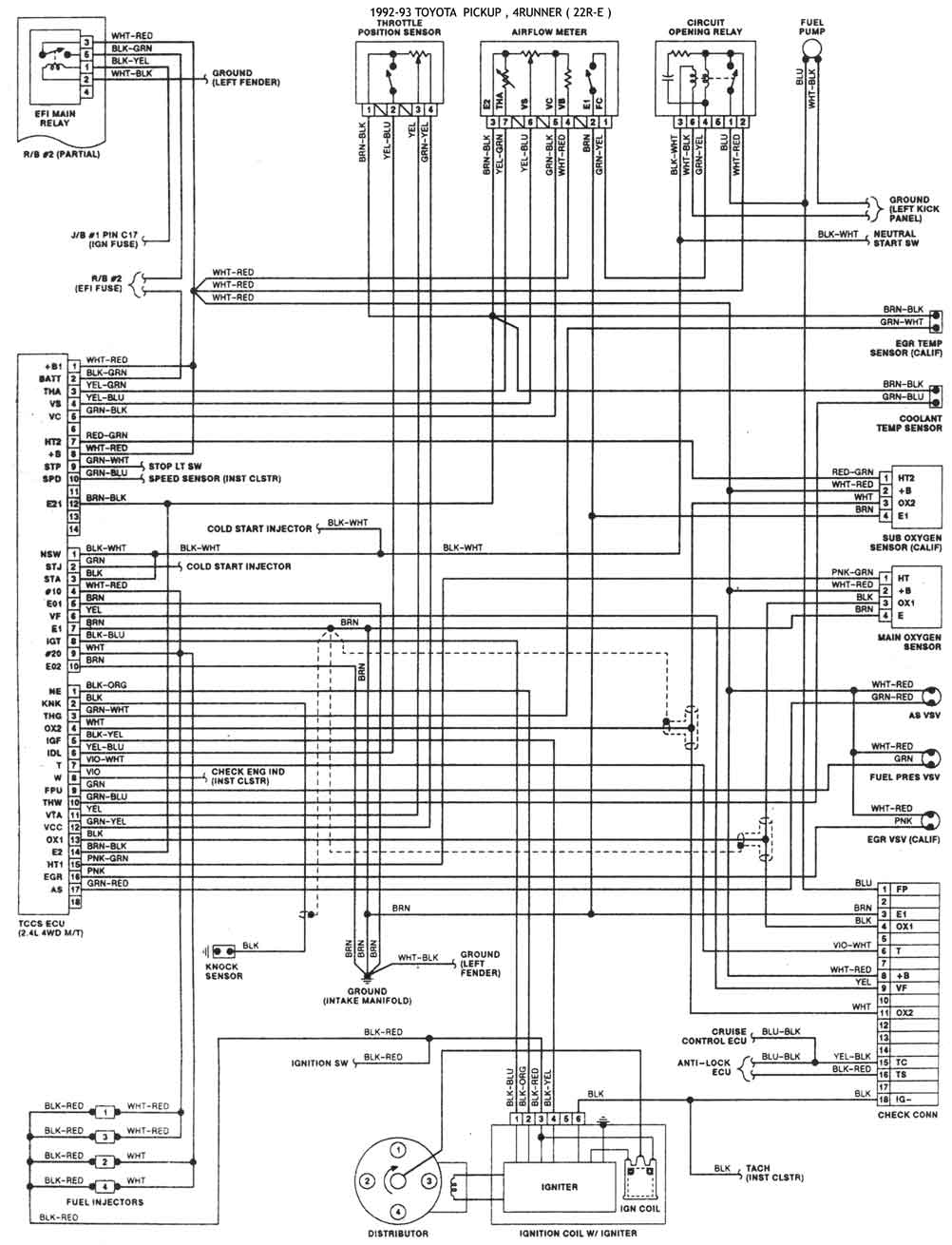

| 1992-93 - 22R-E | ESQUEMAS ELECTRICOS |
| PREVIA | |

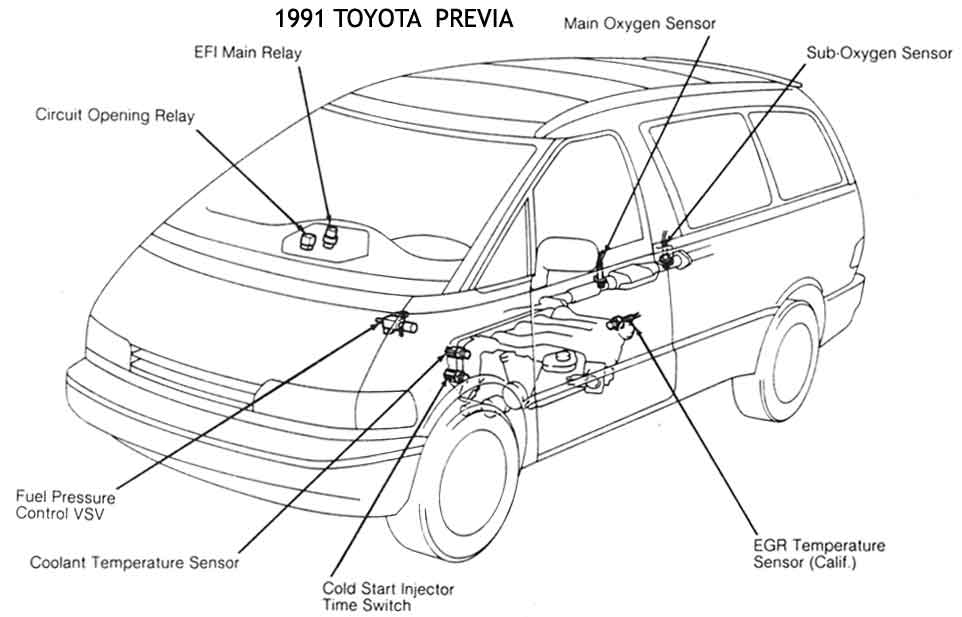

| 1991 - PREVIA | UBIC. DE COMP. |

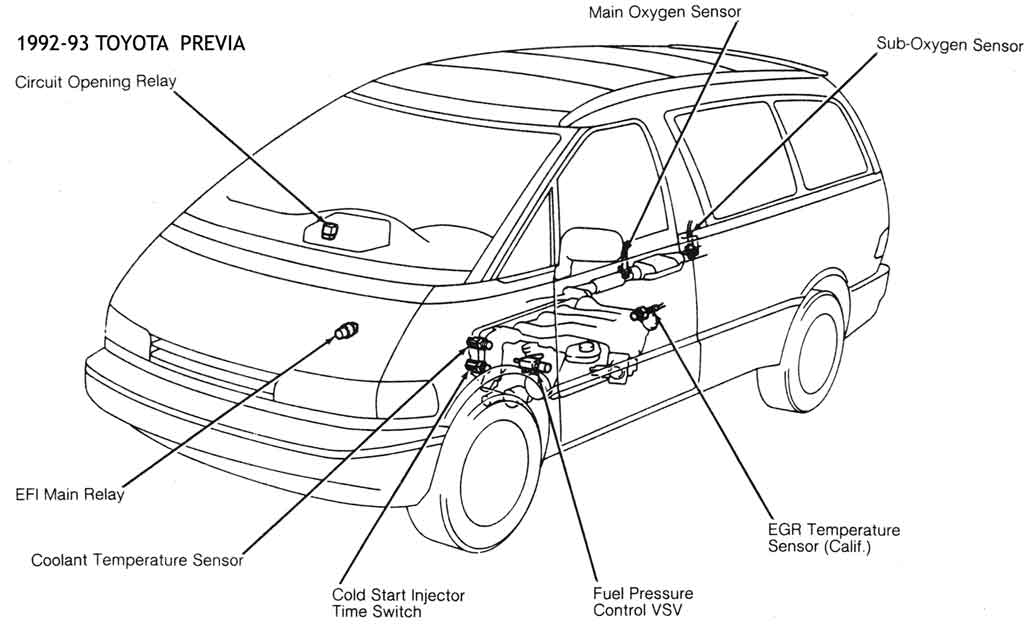

| 1992-93 - PREVIA | UBIC. DE COMP. |

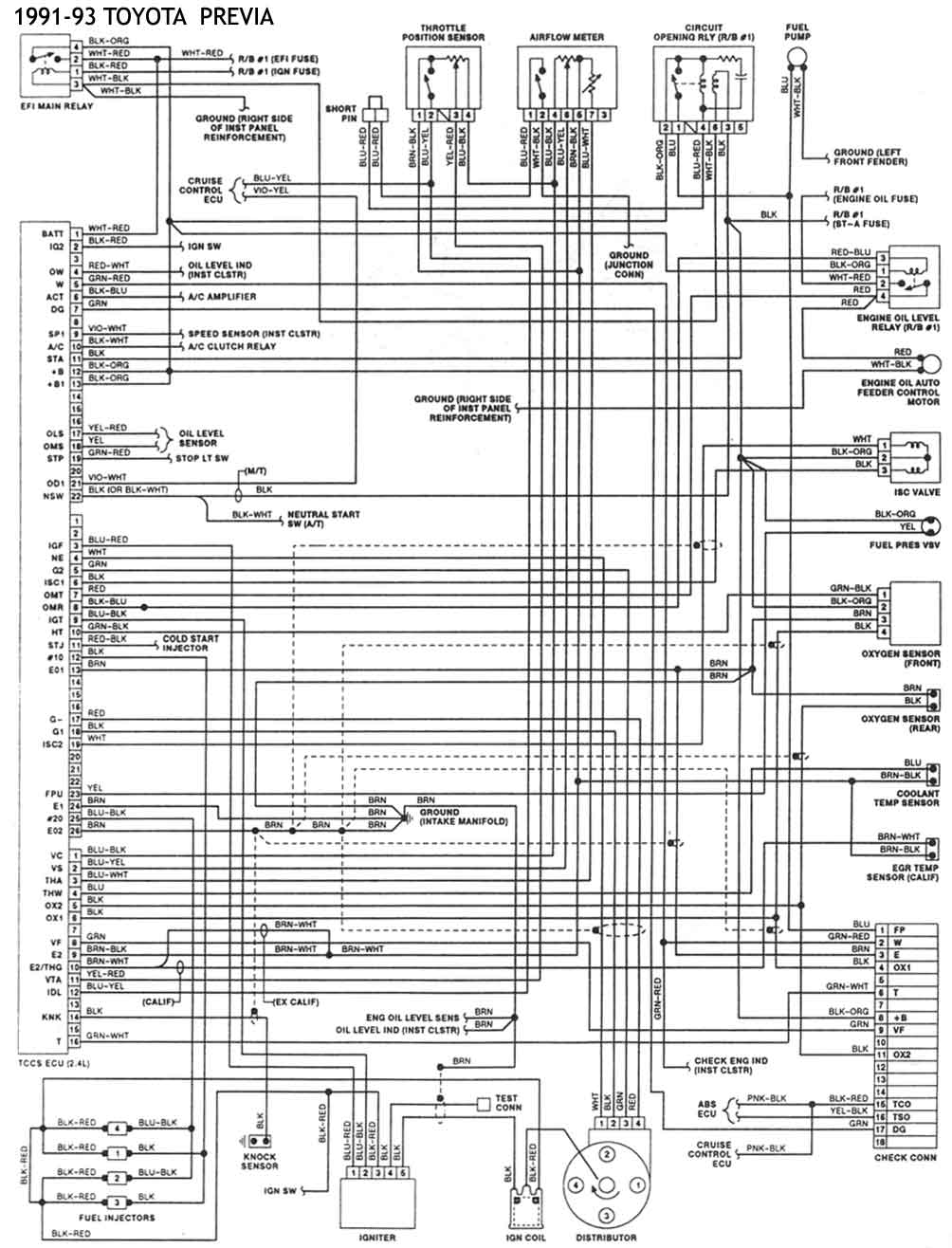

| 1991-93 - PREVIA | ESQUEMAS ELECTRICOS |
| SUPRA | |

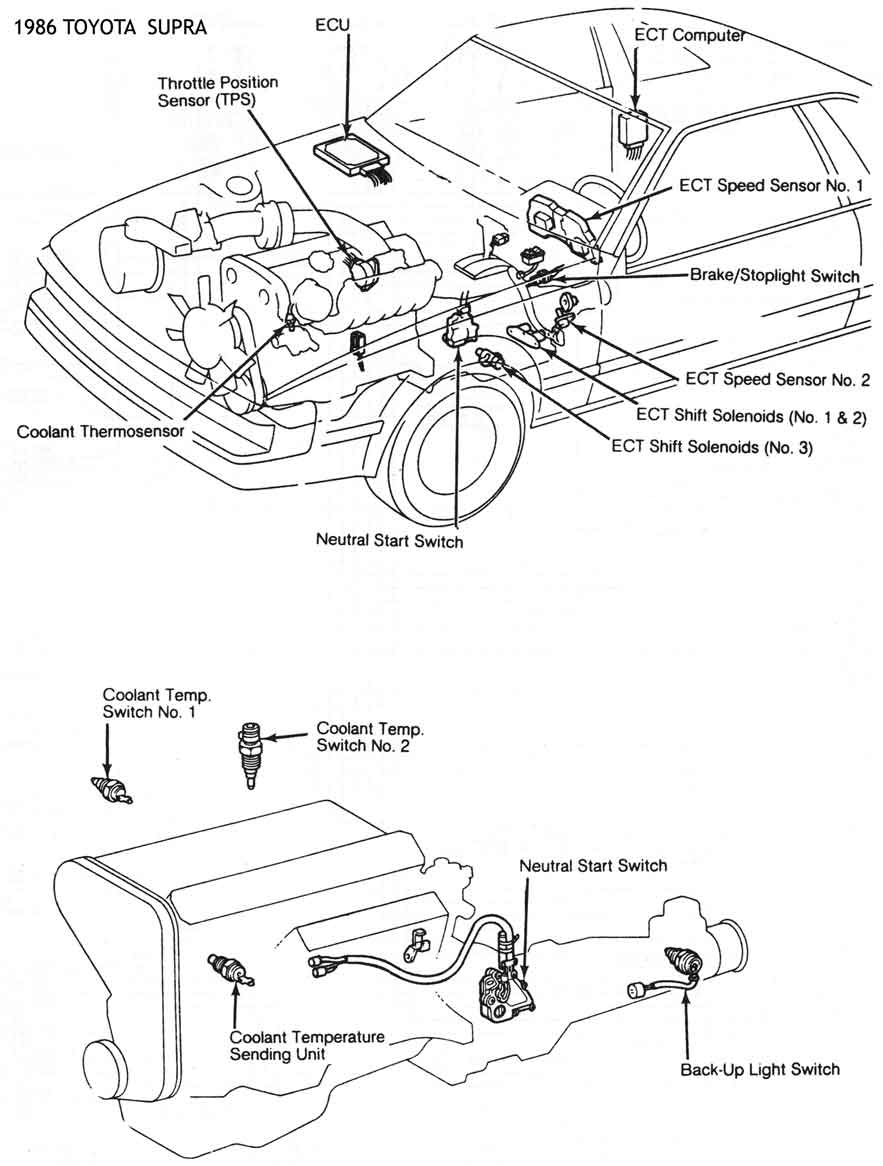

| 1986 - SUPRA | UBIC. DE COMP. |

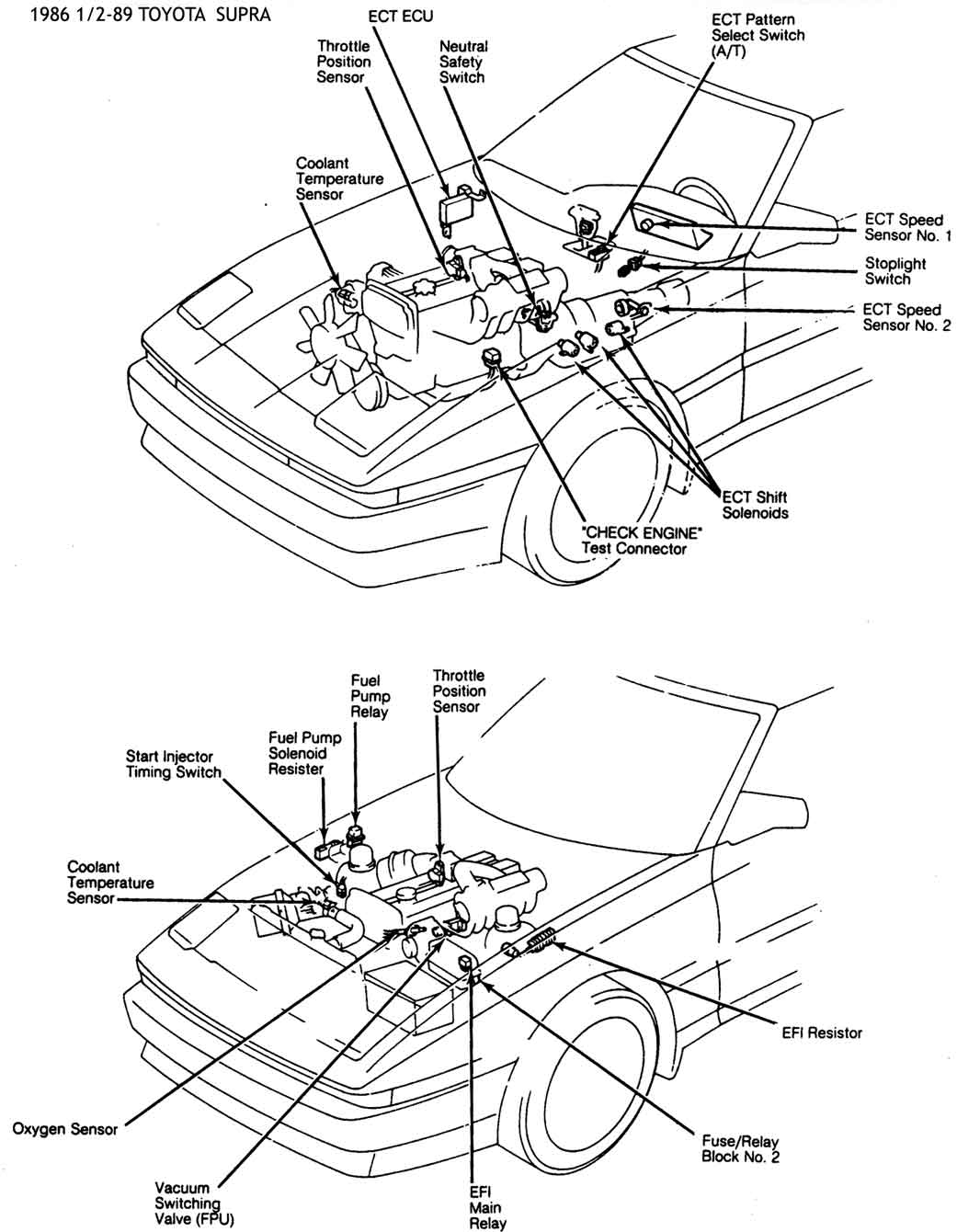

| 1986 1/2- 89 - SUPRA | UBIC. DE COMP. |

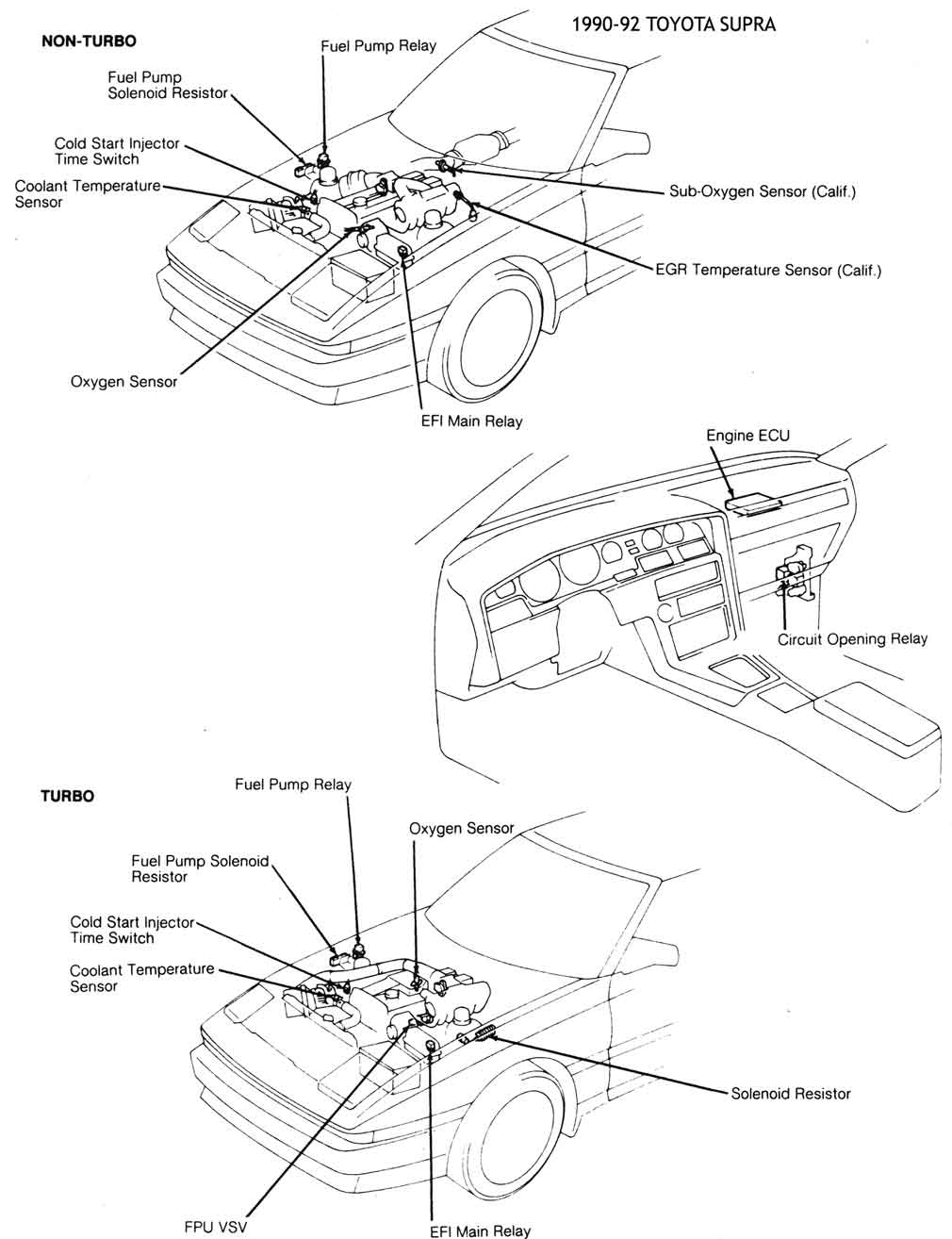

| 1990-92 - SUPRA | UBIC. DE COMP. |

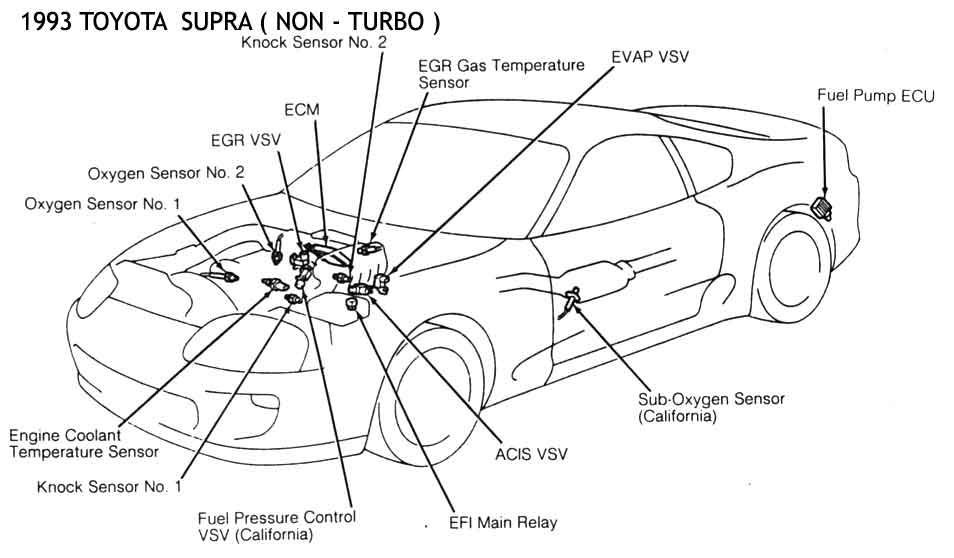

| 1993 - NO TURBO | UBIC. DE COMP. |

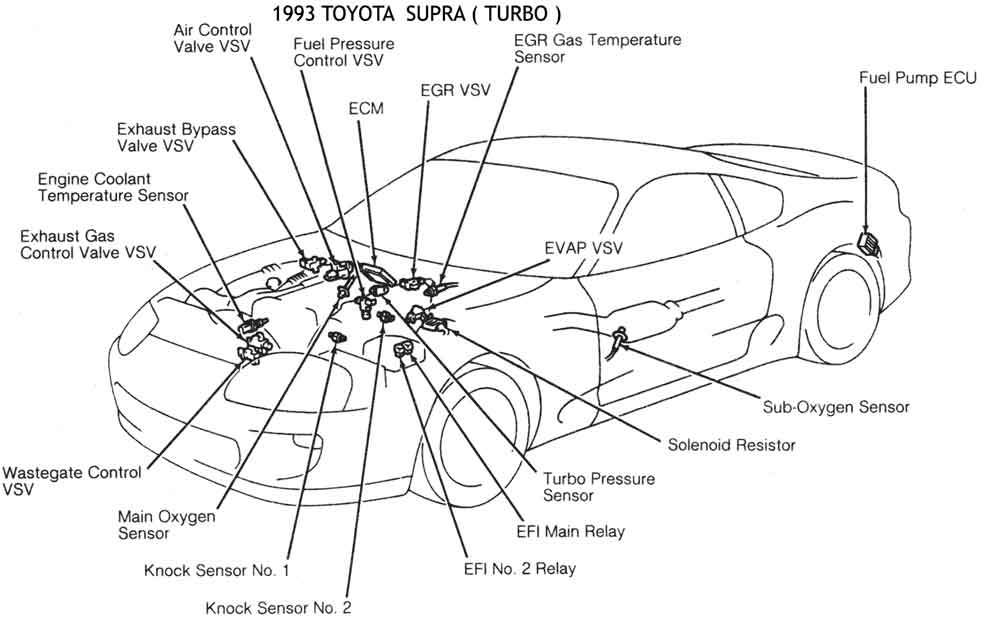

| 1993 - TURBO | UBIC. DE COMP. |
| SUPRA | |

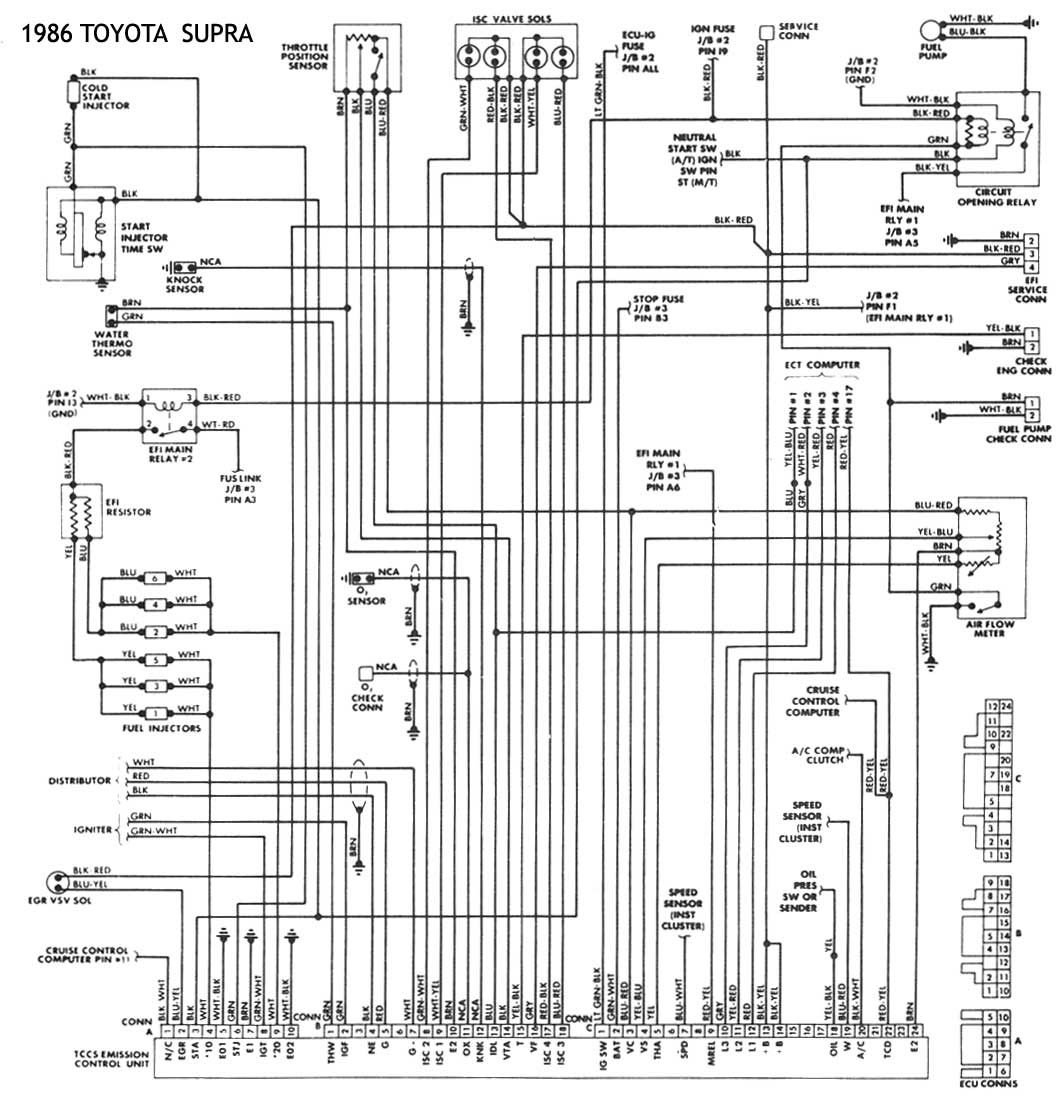

| 1986 - | ESQUEMAS ELECTRICOS |

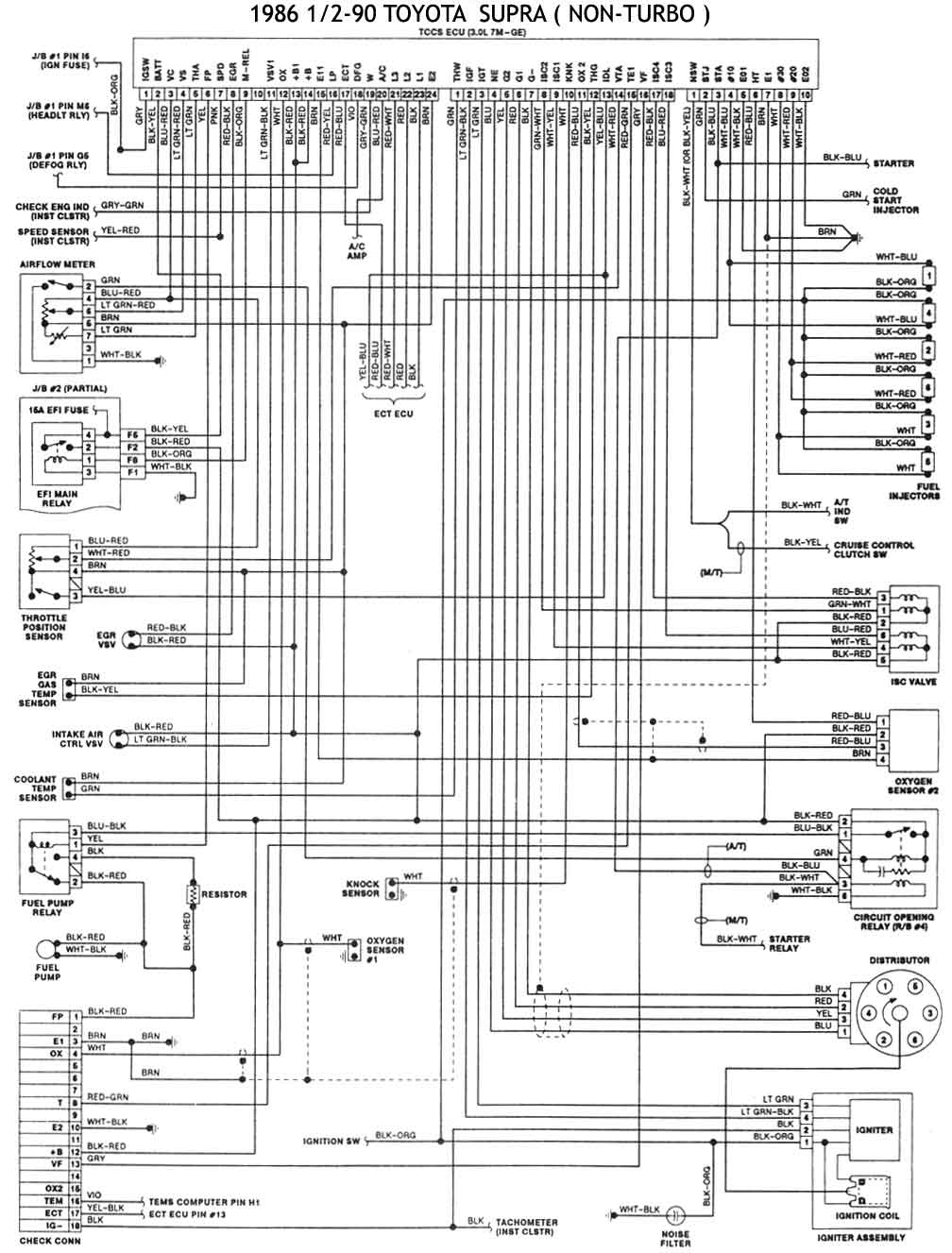

| 1986 1/2 1990 | ESQUEMAS ELECTRICOS |

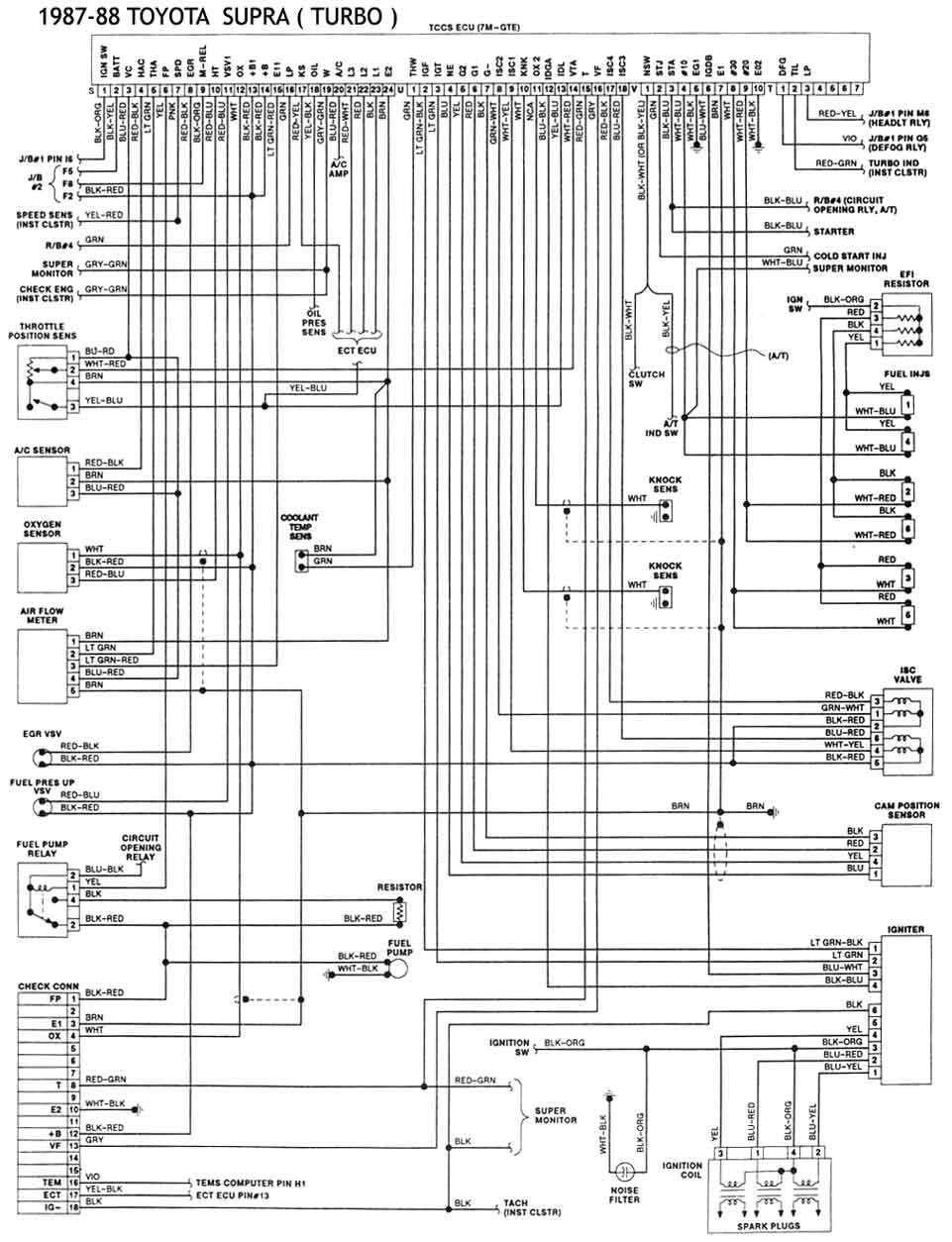

| 1987-88 - TURBO | ESQUEMAS ELECTRICOS |

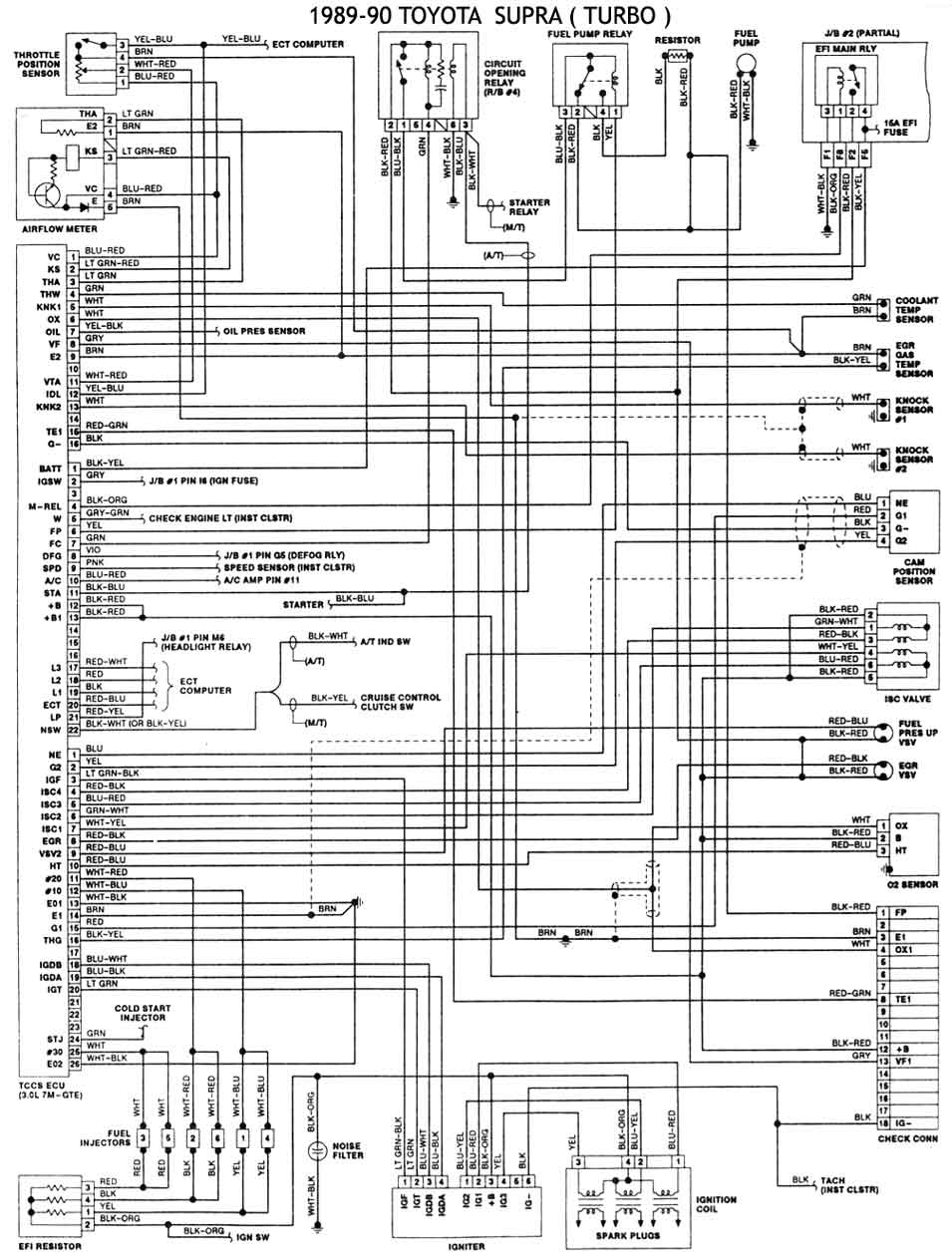

| 1989-90 - TURBO | ESQUEMAS ELECTRICOS |
| 1991-92 - NO TURBO | ESQUEMAS ELECTRICOS |

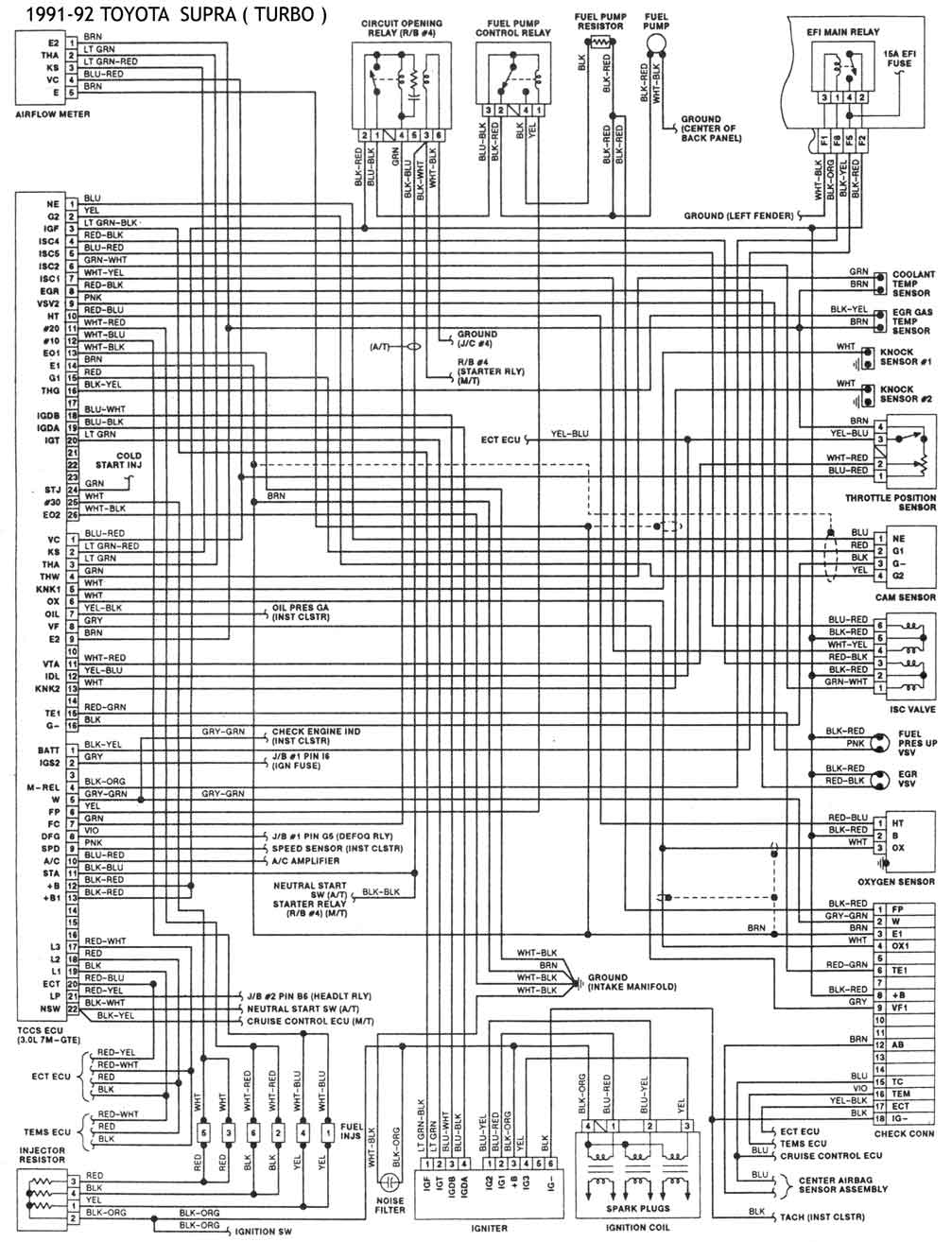

| 1991-92 - TURBO | ESQUEMAS ELECTRICOS |
| 1993 - NO TURBO , BBA DE GAS | ESQUEMAS ELECTRICOS |

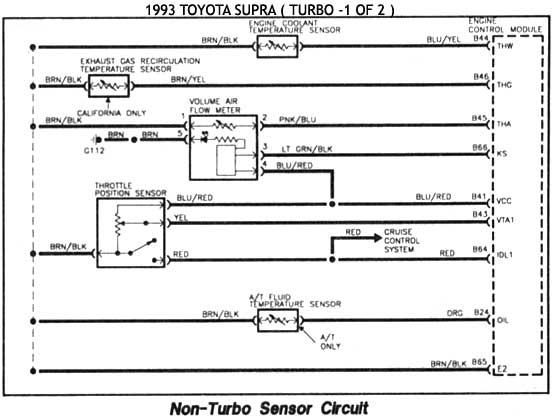

| 1993 - NO TURBO- SENSORES | ESQUEMAS ELECTRICOS |

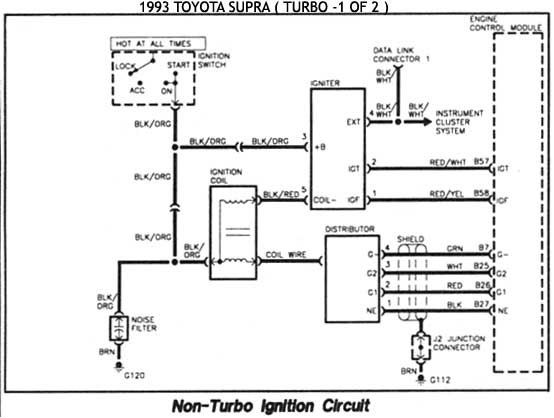

| 1993 - NO TURBO - ENCENDIDO | ESQUEMAS ELECTRICOS |

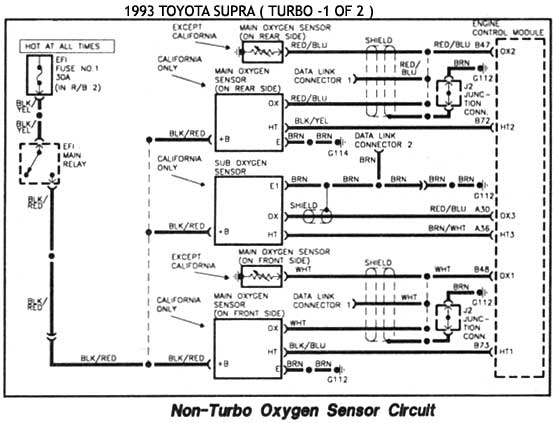

| 1993 - NO TURBO -SENSOR DE OXIG. | ESQUEMAS ELECTRICOS |
| 1993 - NO TURBO INJEC. | ESQUEMAS ELECTRICOS |

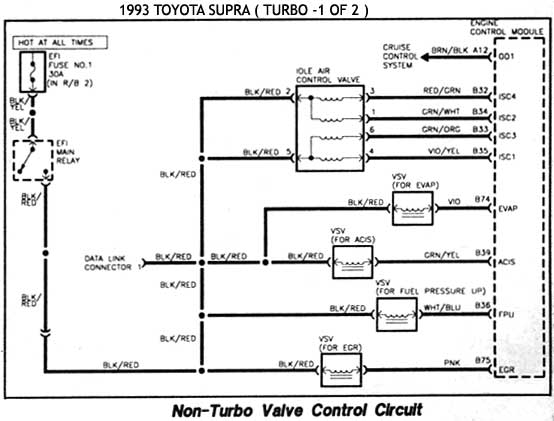

| 1993 - NO TURBO VALV. DE CONTROL | ESQUEMAS ELECTRICOS |

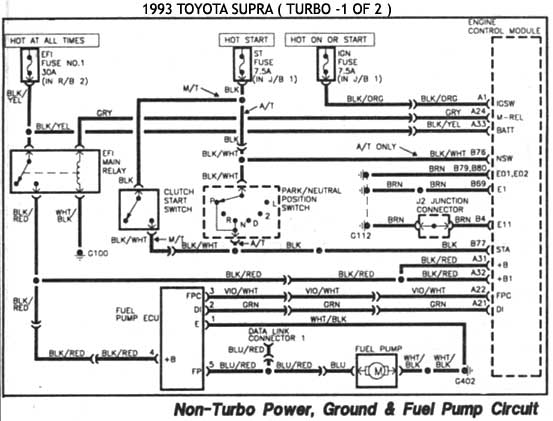

| 1993 - NO TURBO | ESQUEMAS ELECTRICOS |

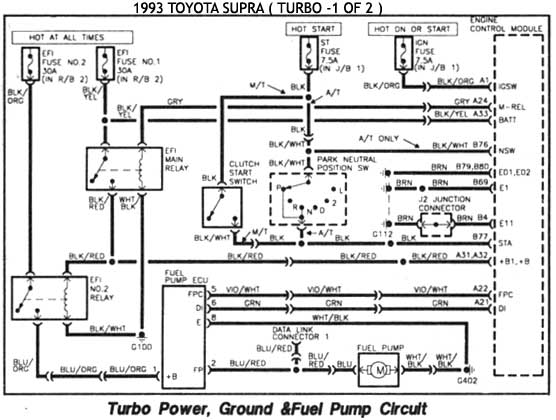

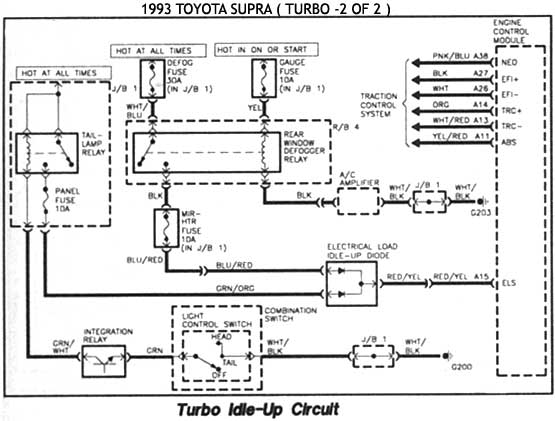

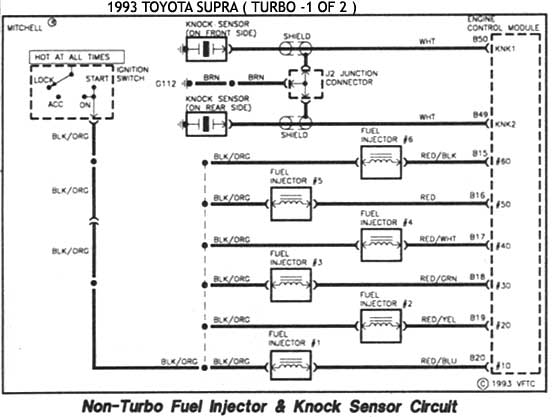

| 1993 - TURBO | ESQUEMAS ELECTRICOS |
| 1993 - TURBO | ESQUEMAS ELECTRICOS |

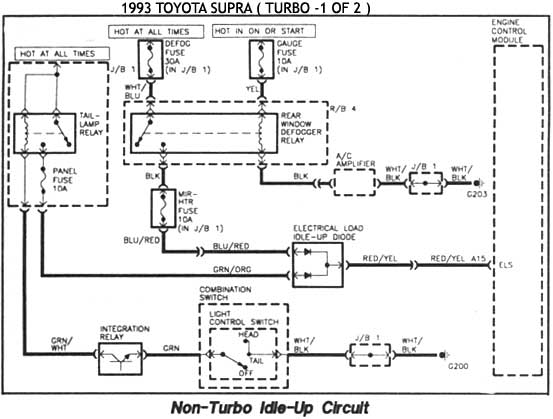

| 1993 - NO TURBO | ESQUEMAS ELECTRICOS |
| 1993 - TURBO | ESQUEMAS ELECTRICOS |
| 1993 - TURBO | ESQUEMAS ELECTRICOS |

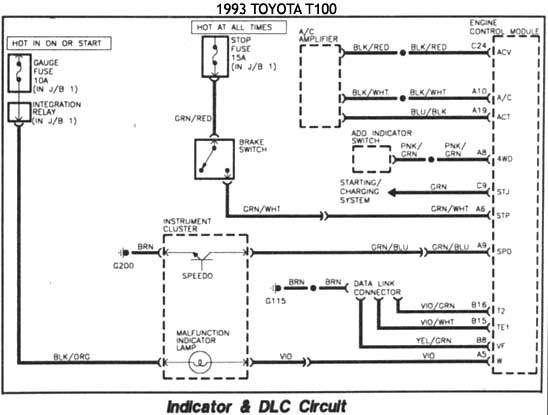

| T 100 | |

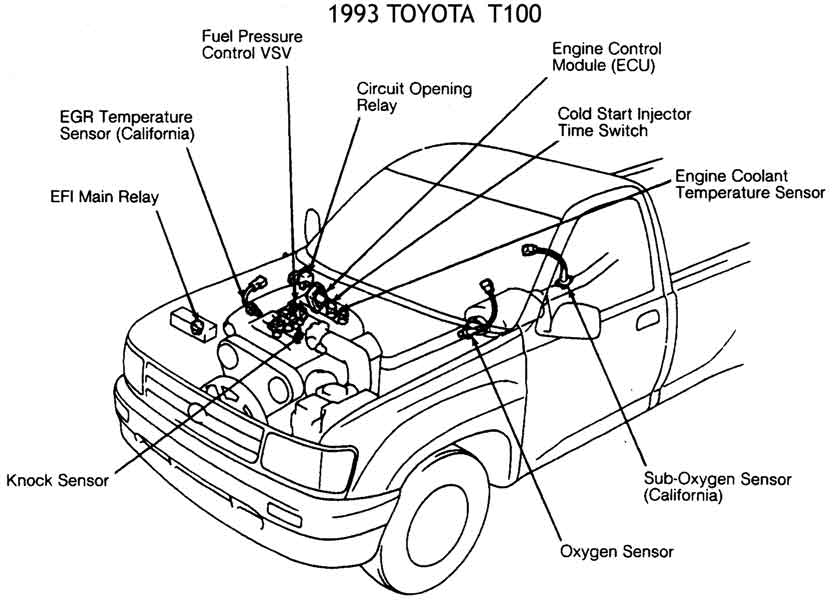

| 1993 - T 100 | UBIC. DE COMP. |

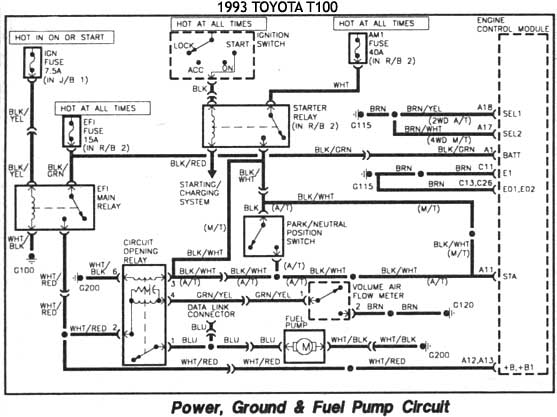

| 1993 - POWER FUEL PUMP | ESQUEMAS ELECTRICOS |

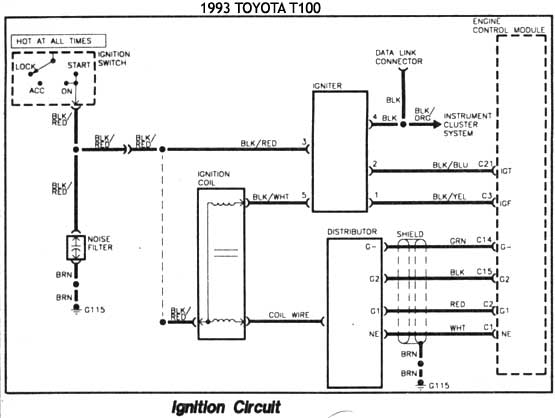

| 1993 - ENCENDIDO | ESQUEMAS ELECTRICOS |

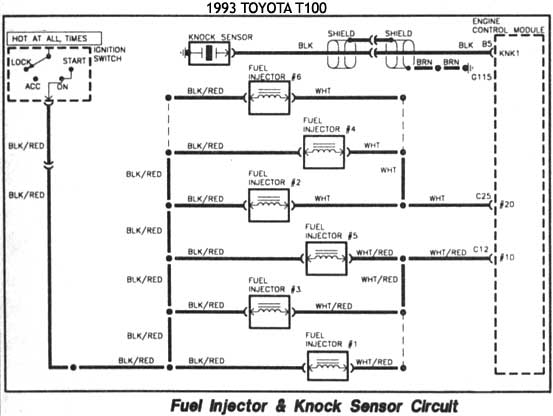

| 1993 - INJECTORES | ESQUEMAS ELECTRICOS |

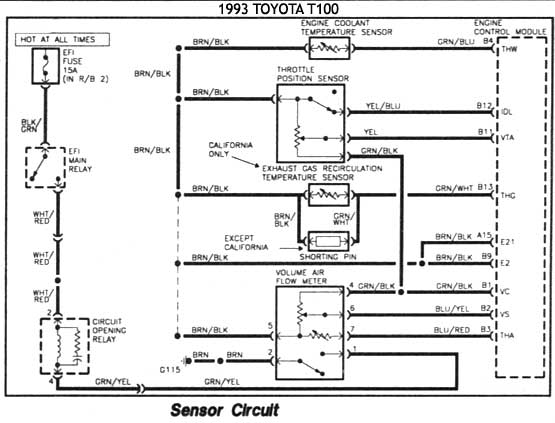

| 1993 - SENSORES | ESQUEMAS ELECTRICOS |

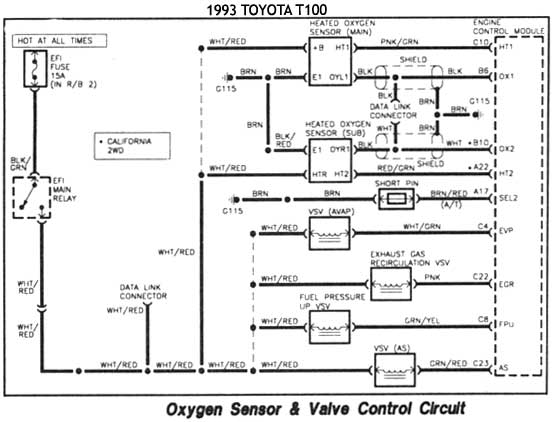

| 1993 - SENSOR | ESQUEMAS ELECTRICOS |
| 1993 - VALVULA DE CONTROL | ESQUEMAS ELECTRICOS |
| VAN | |

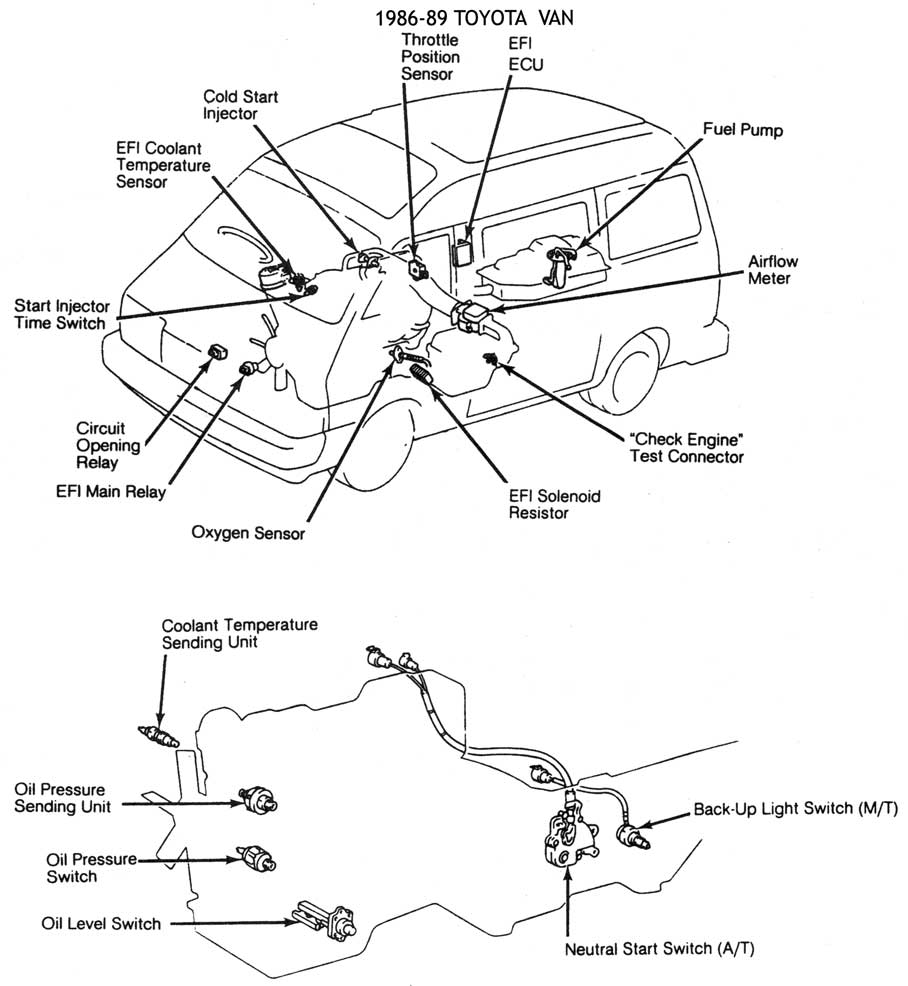

| 1986-89 - VAN | UBIC. DE COMP. |

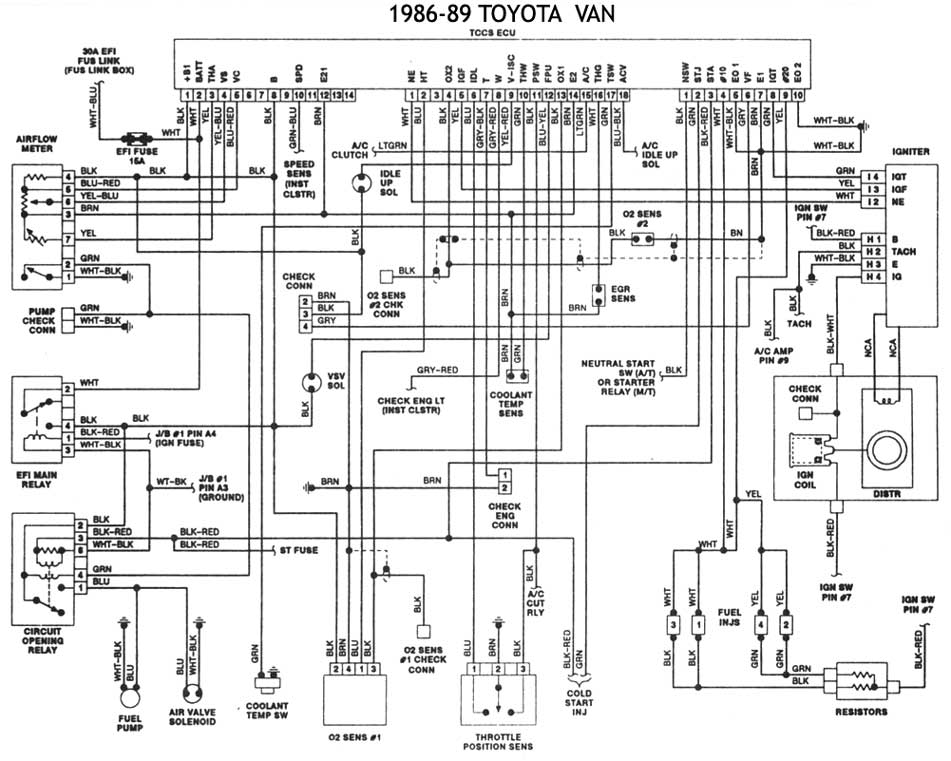

| 1986-89 - VAN | ESQUEMAS ELECTRICOS |
