| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| TOYOTA: CRESSIDA | LAND CRUISER | MR2 | PASEO | TERCEL-1986-93 |
| CRESSIDA | |

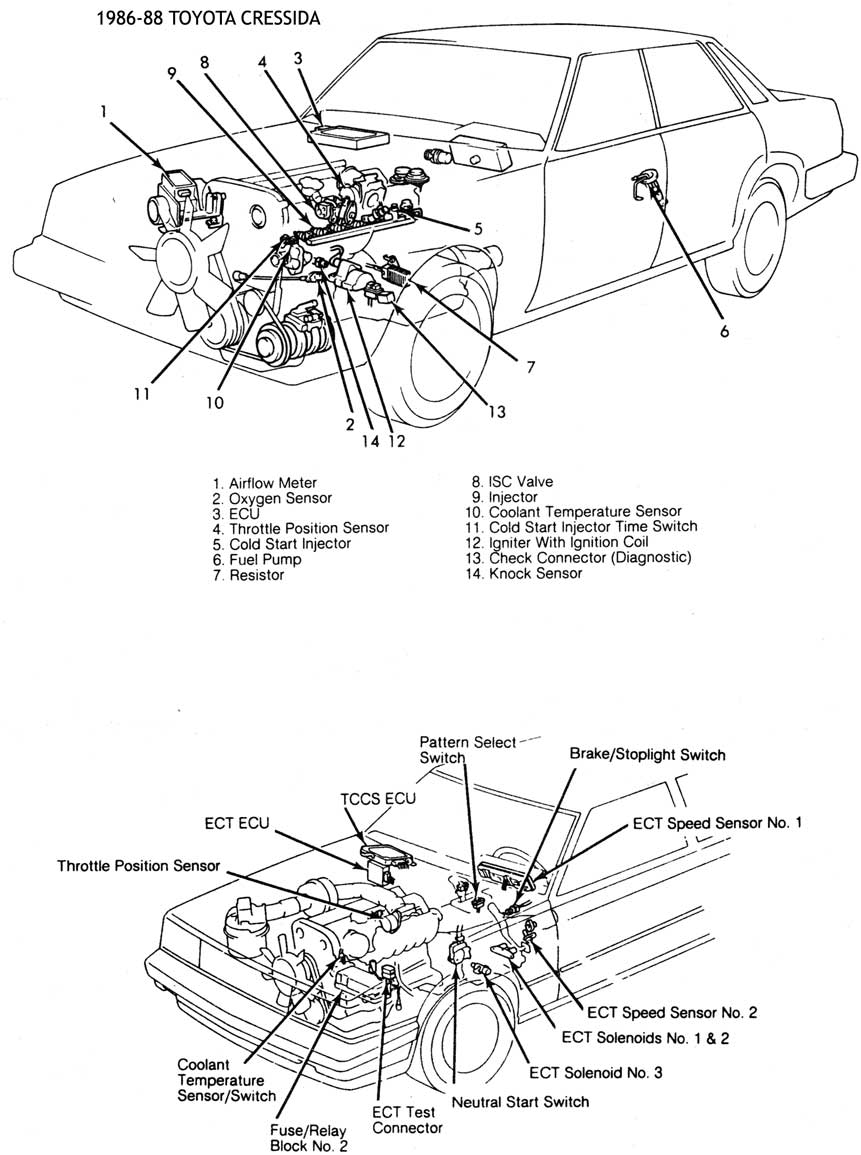

| 1986-88 - CRESSIDA | UBIC. DE COMP. |

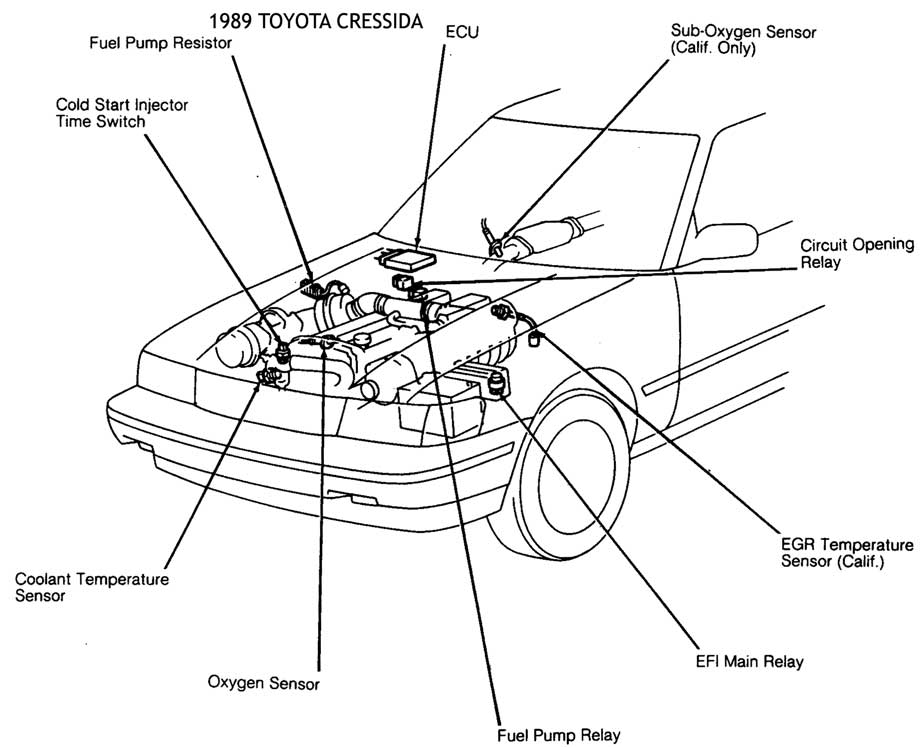

| 1989 - CRESSIDA | UBIC. DE COMP. |

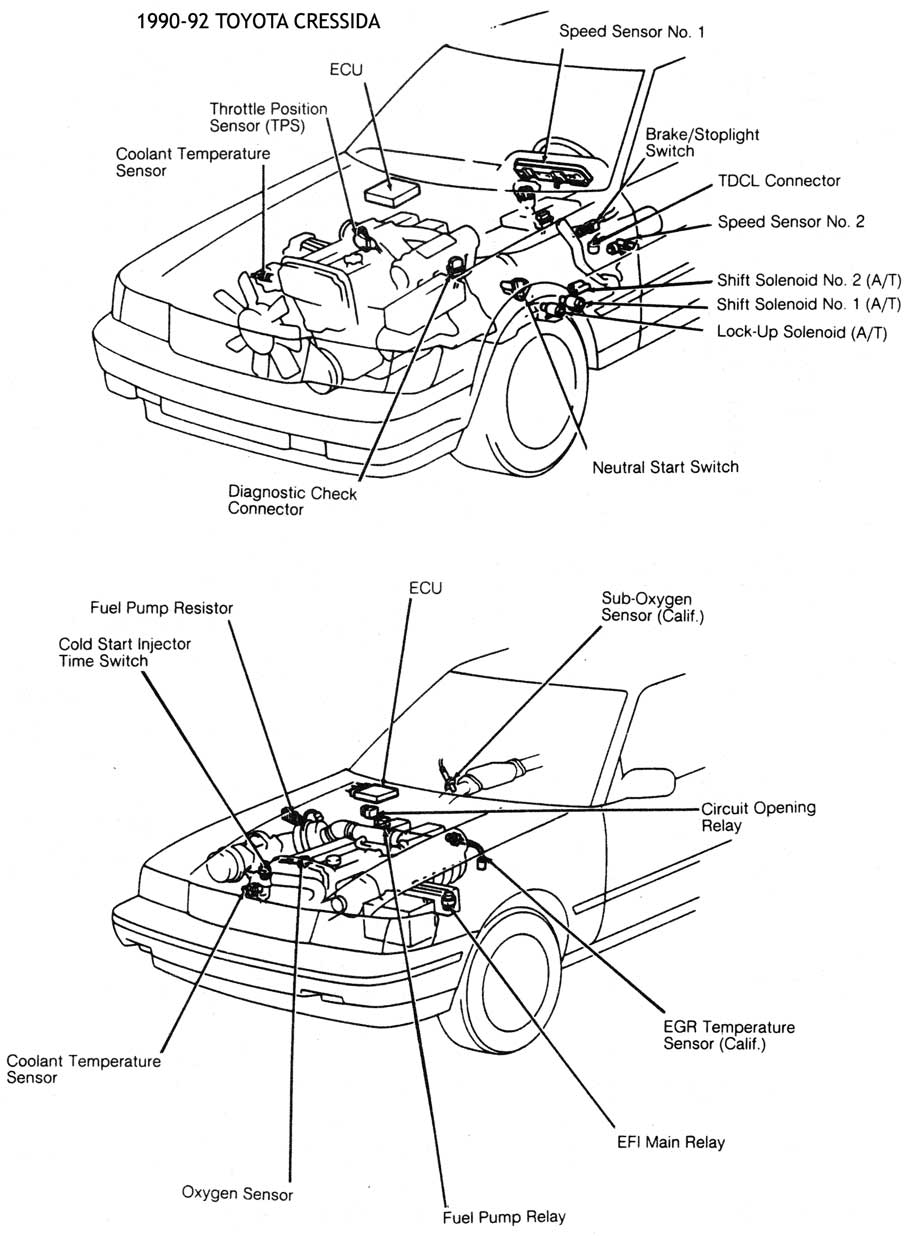

| 1990-92 - CRESSIDA | UBIC. DE COMP. |

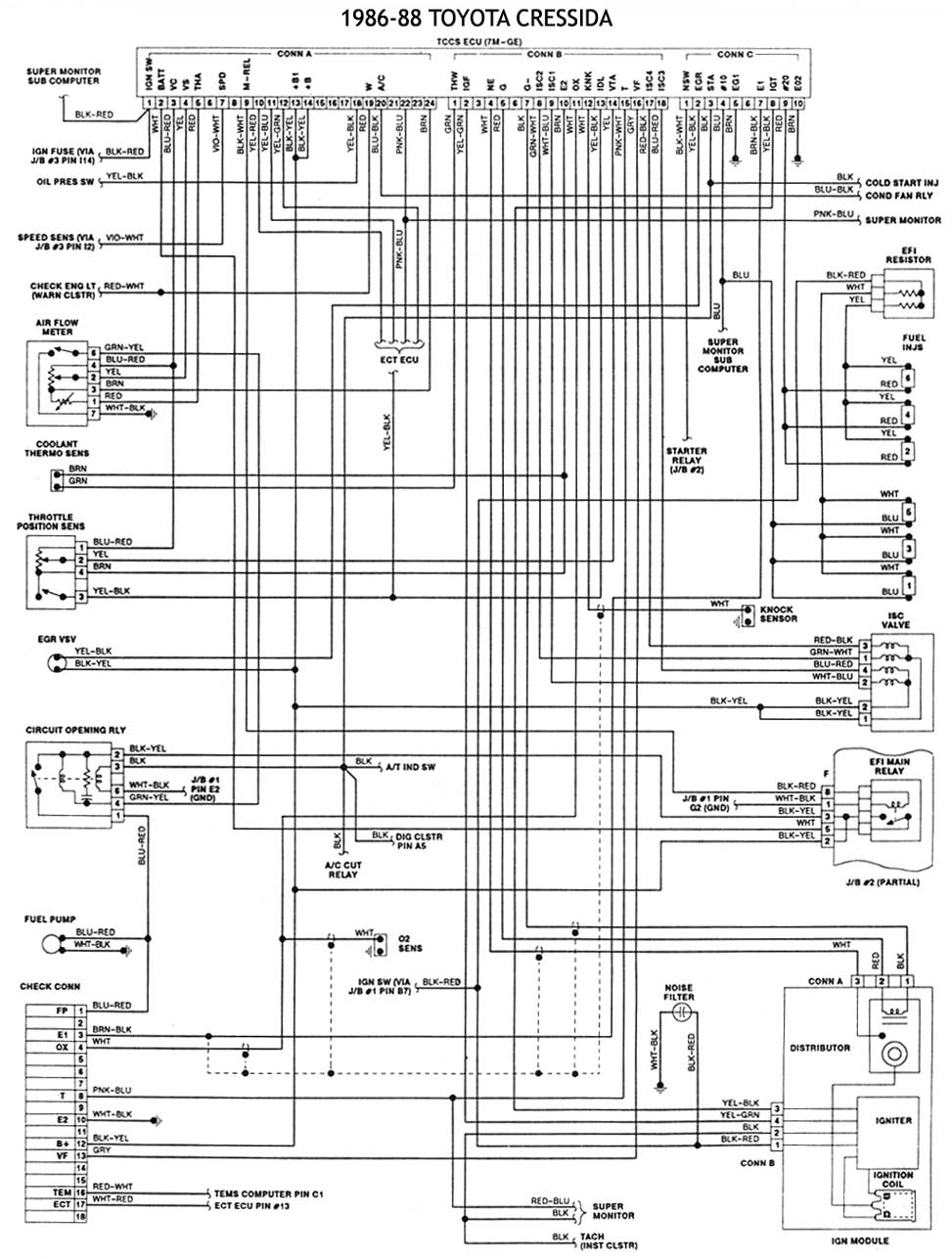

| 1986-88 - CRESSIDA | ESQUEMAS ELECTRICOS |
| 1989-92　CRESSIDA | ESQUEMAS ELECTRICOS |
| LAND CRUISER | |

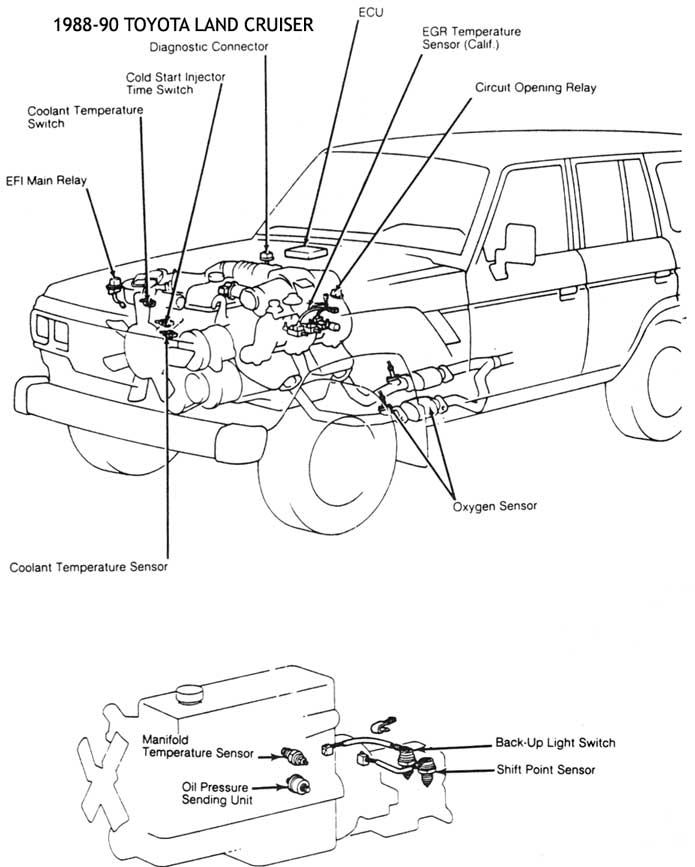

| 1988-90 - LAND CRUISER | UBIC. DE COMP. |

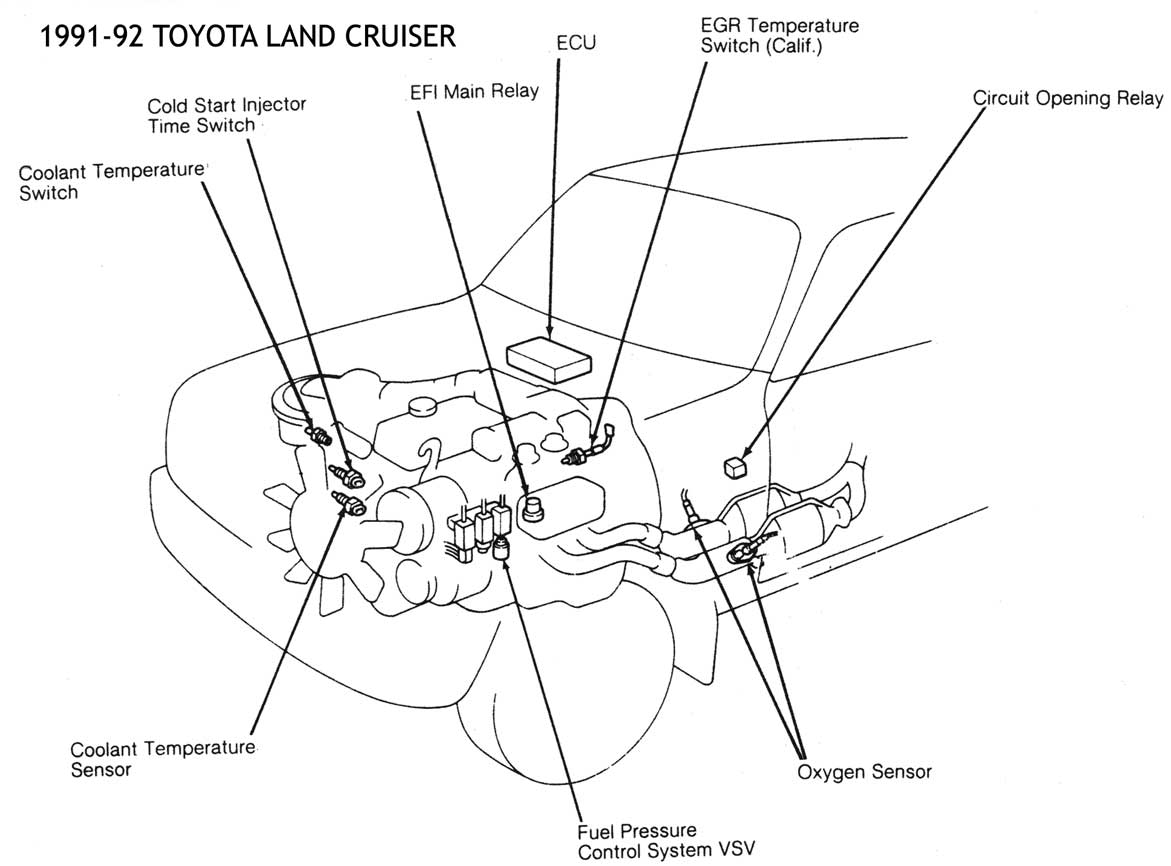

| 1991-92 - LAND CRUISER | UBIC. DE COMP. |

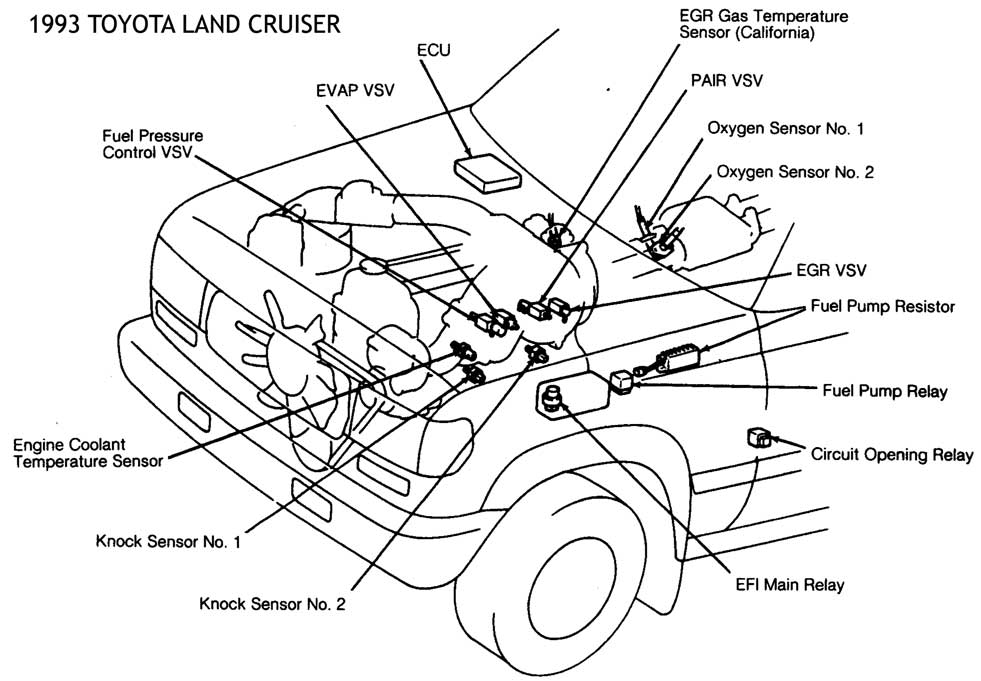

| 1993 - LAND CRUISER | UBIC. DE COMP. |

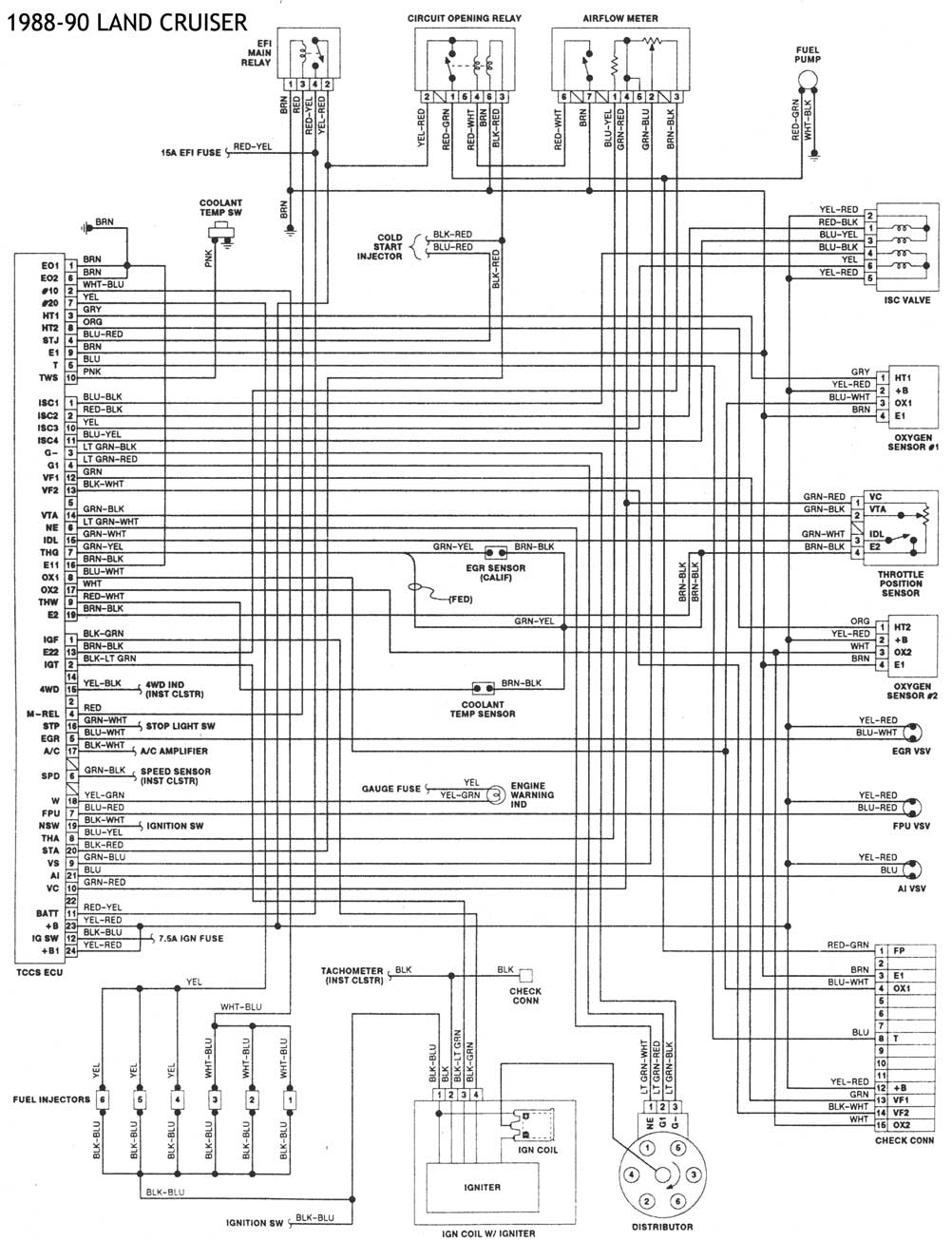

| 1988-90 | ESQUEMAS ELECTRICOS |

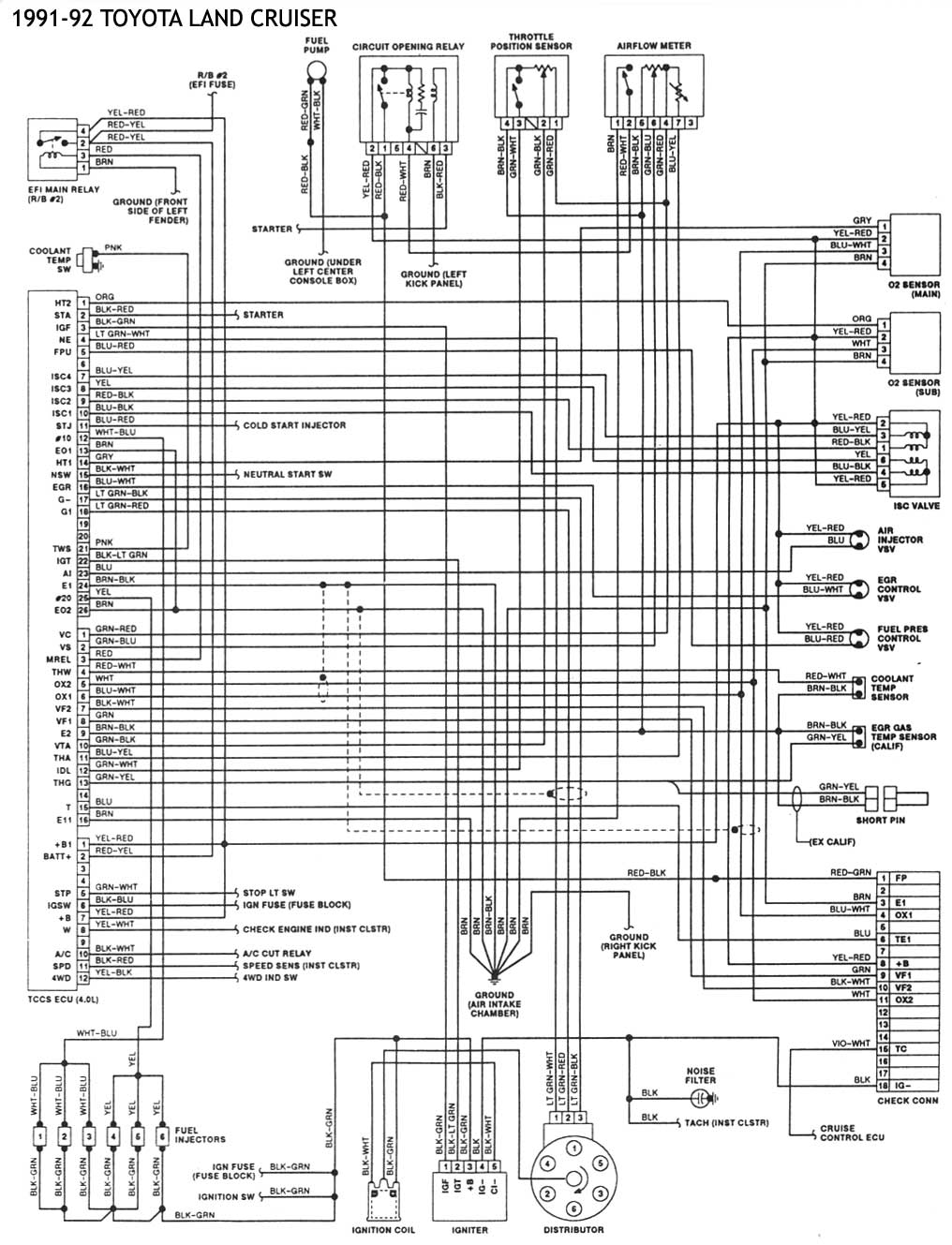

| 1991-92 | ESQUEMAS ELECTRICOS |

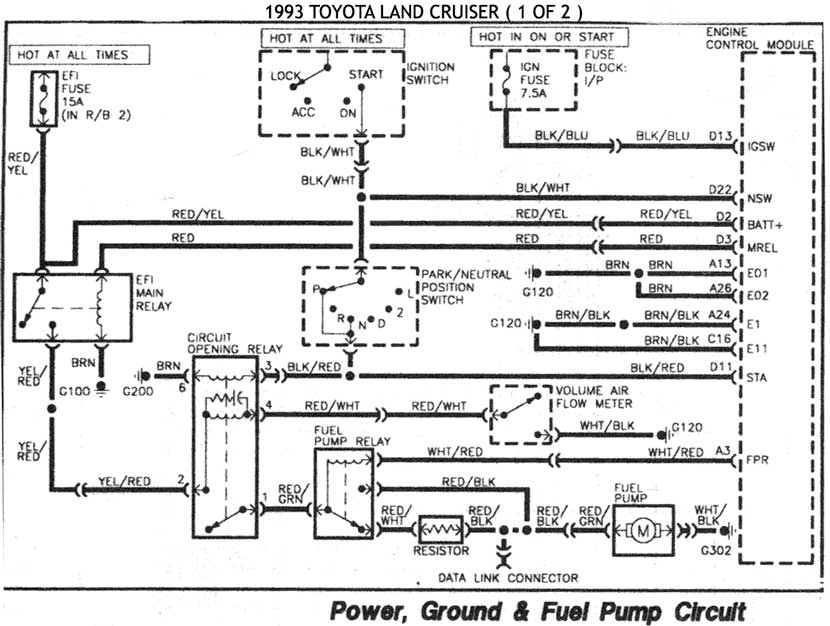

| 1993 - POWER, GROUND, FUEL PUMP | ESQUEMAS ELECTRICOS |

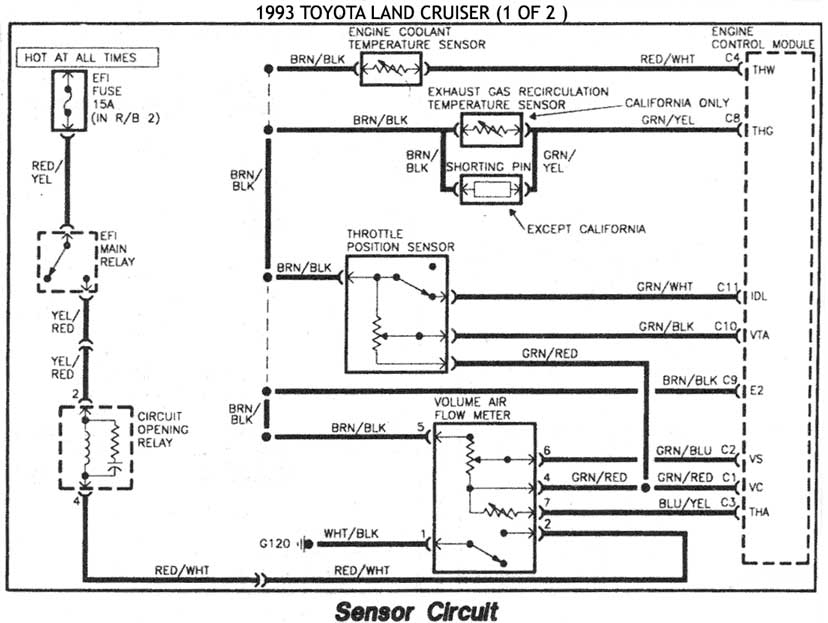

| 1993 - SENSORES | ESQUEMAS ELECTRICOS |

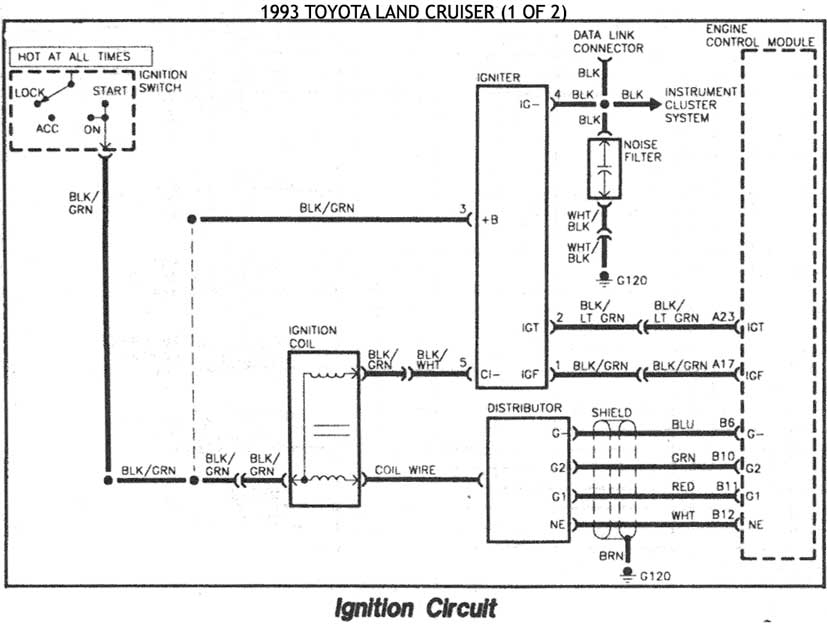

| 1993 - ENCENDIDO | ESQUEMAS ELECTRICOS |
| 1993 SENSOR DE OXIGENO | ESQUEMAS ELECTRICOS |

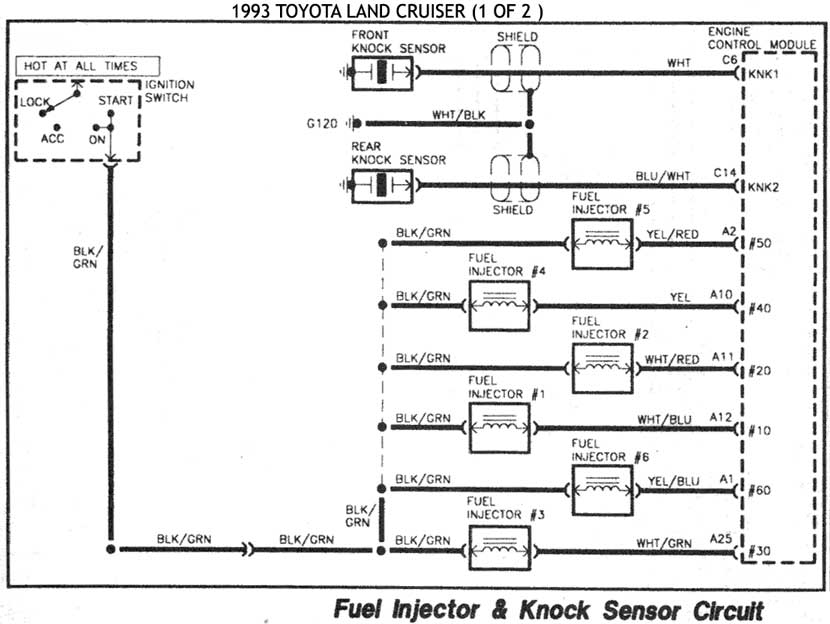

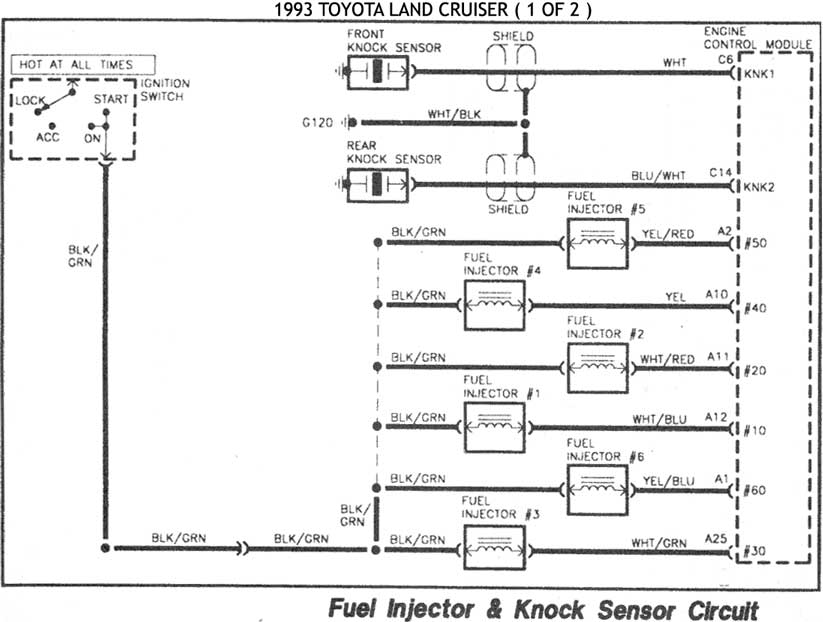

| 1993 - INJECTORES | ESQUEMAS ELECTRICOS |
| 1993 - VALVULA DE CONTROL | ESQUEMAS ELECTRICOS |

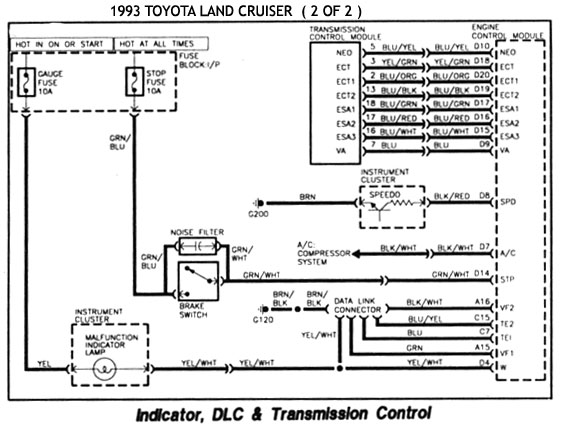

| 1993 - INDICADOR DLC TRANS. | ESQUEMAS ELECTRICOS |
| MR2 | |

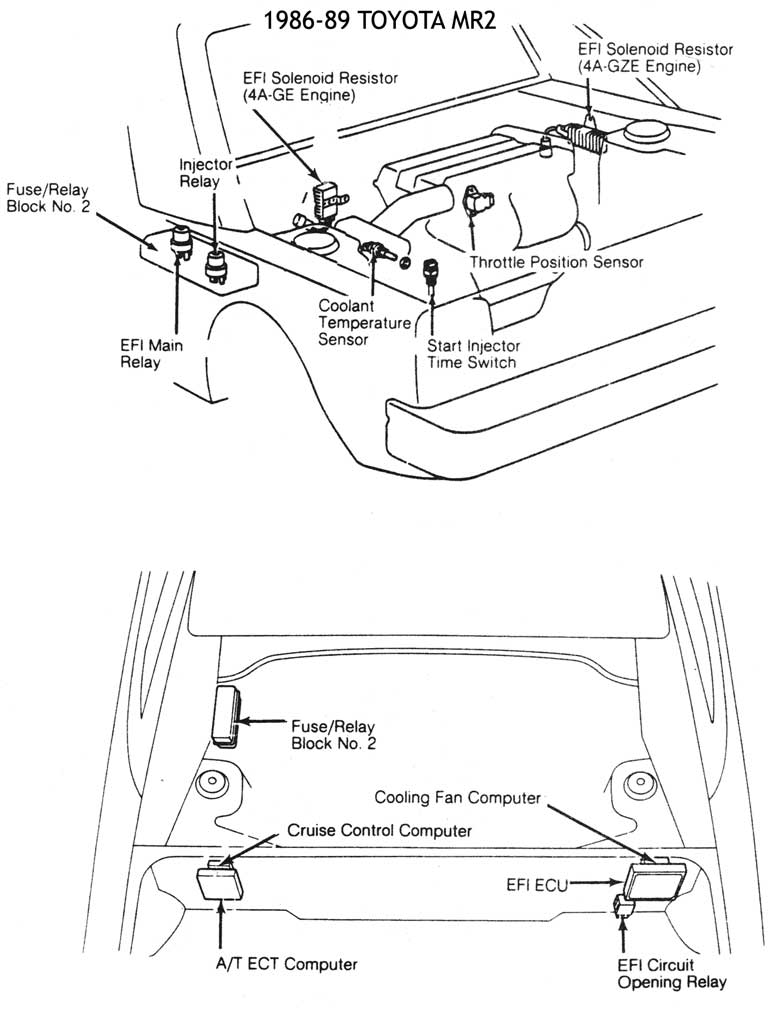

| 1986-89 - MR2 | UBIC. DE COMP. |

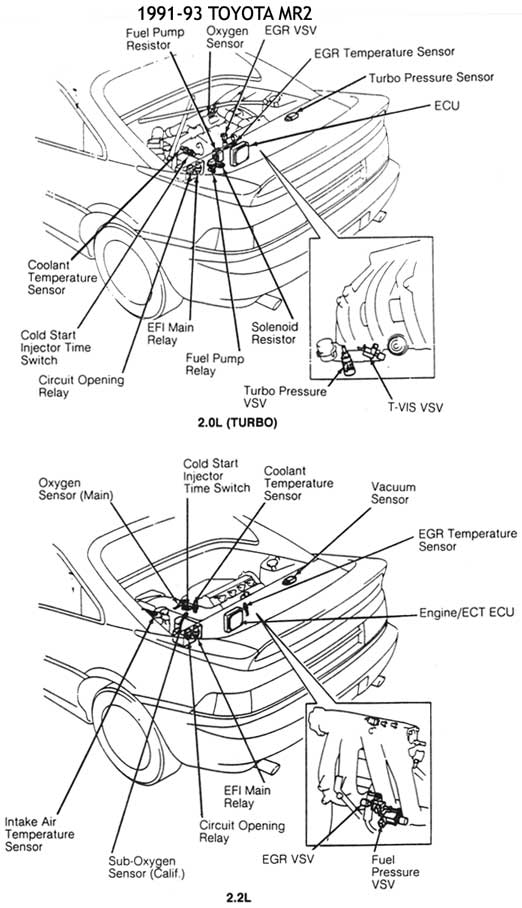

| 1991-93 - MR2 | UBIC. DE COMP. |

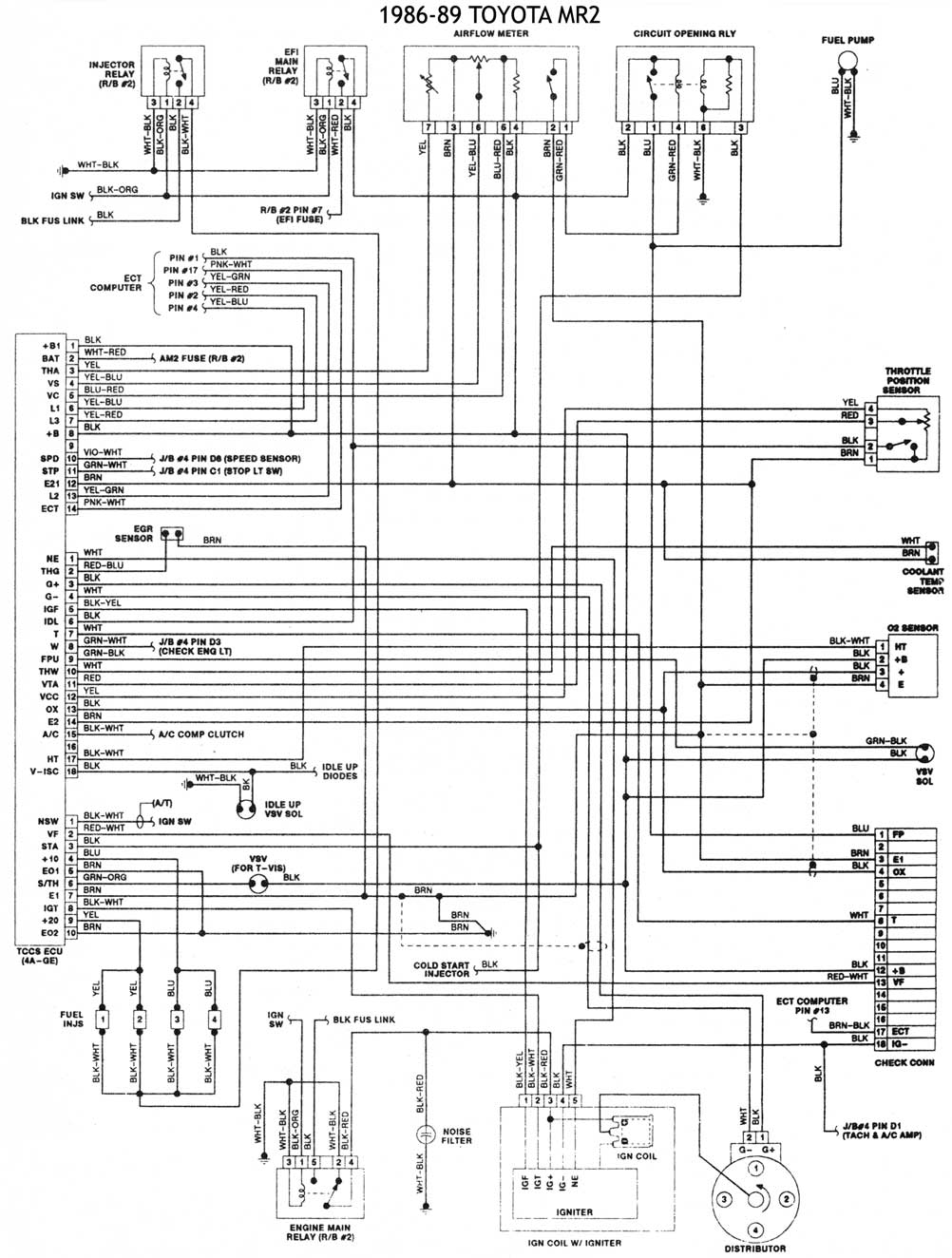

| 1986-89 - MR2 | ESQUEMAS ELECTRICOS |

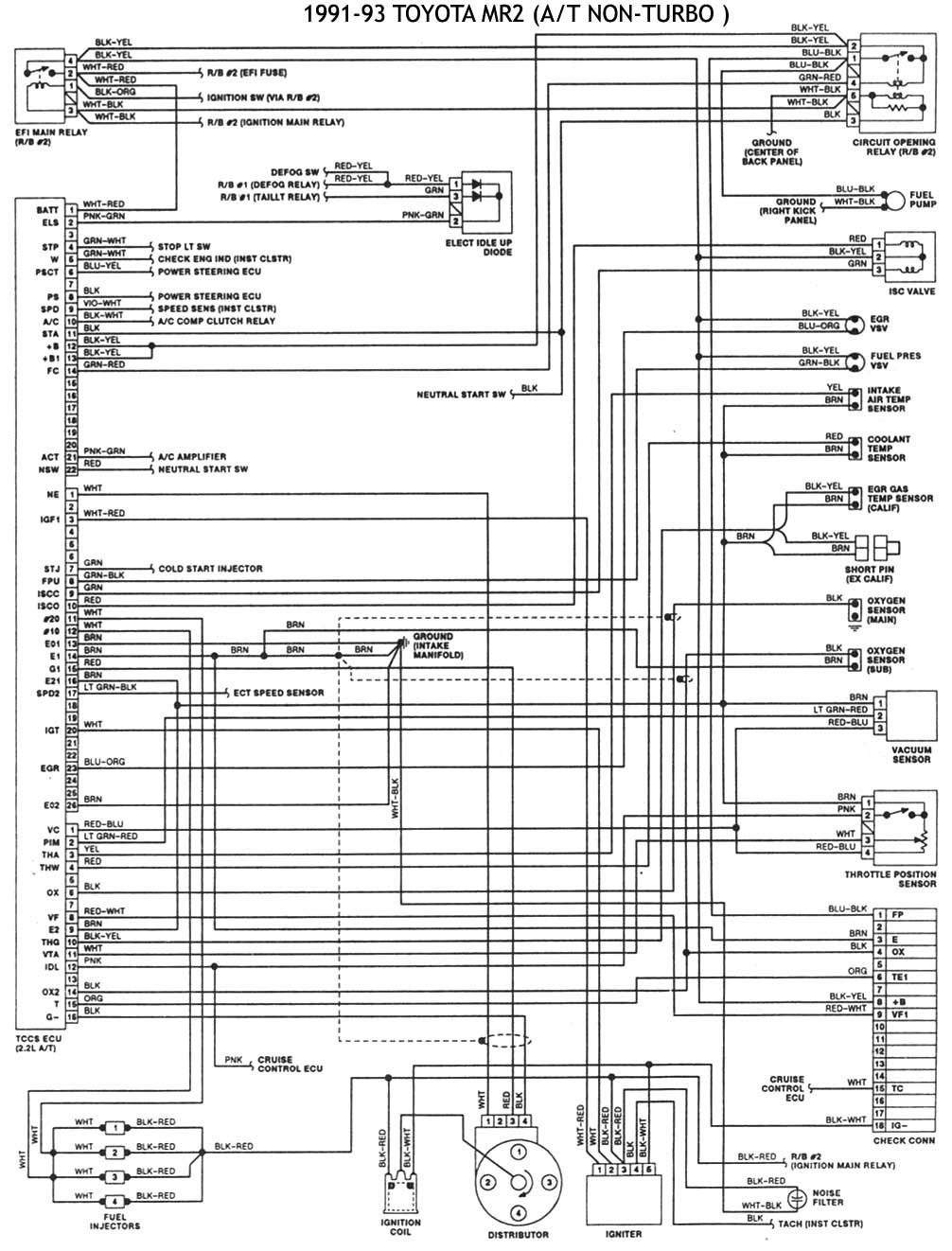

| 1991-93 - T/A NO TURBO | ESQUEMAS ELECTRICOS |

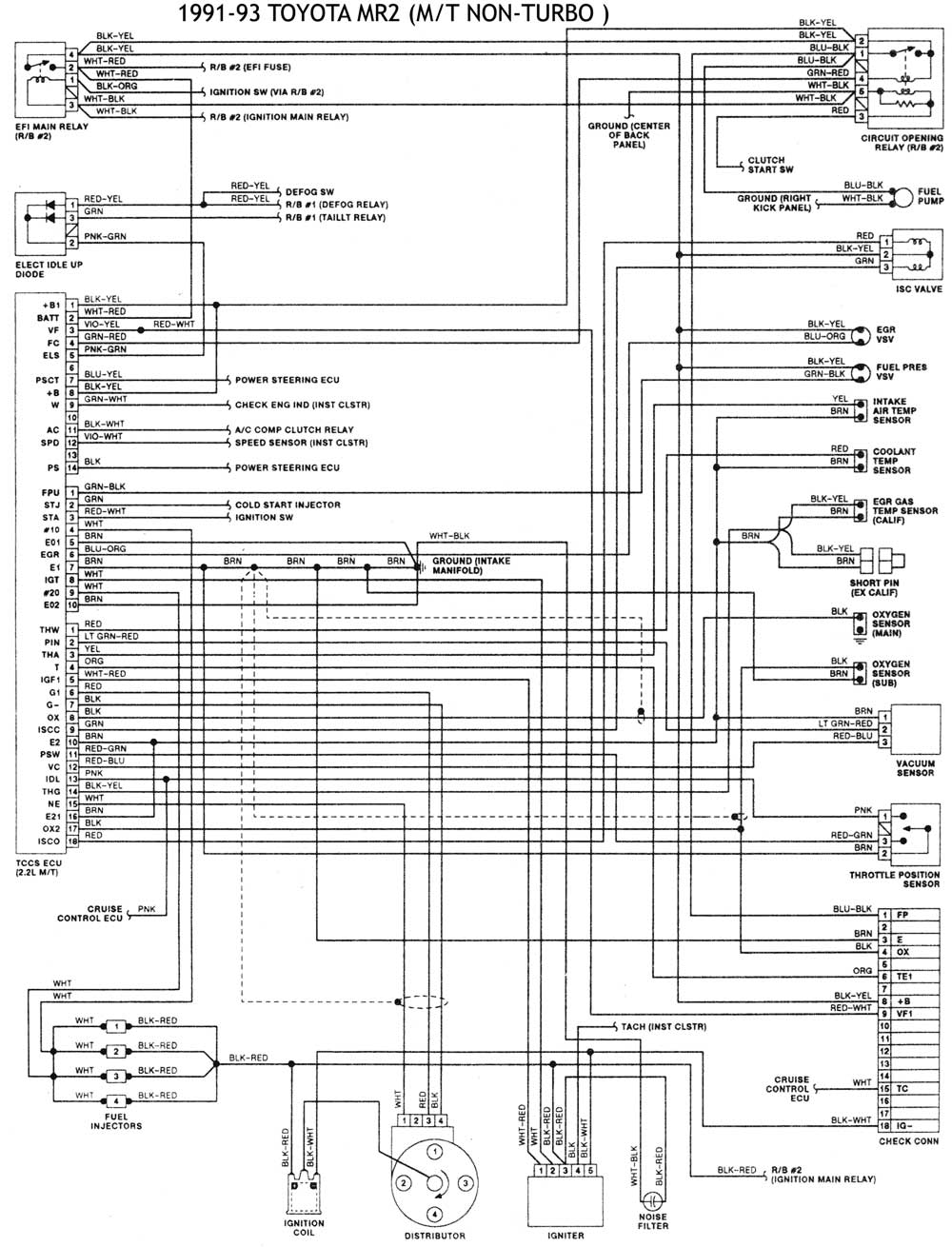

| 1991-93 - T/M NO TURBO | ESQUEMAS ELECTRICOS |

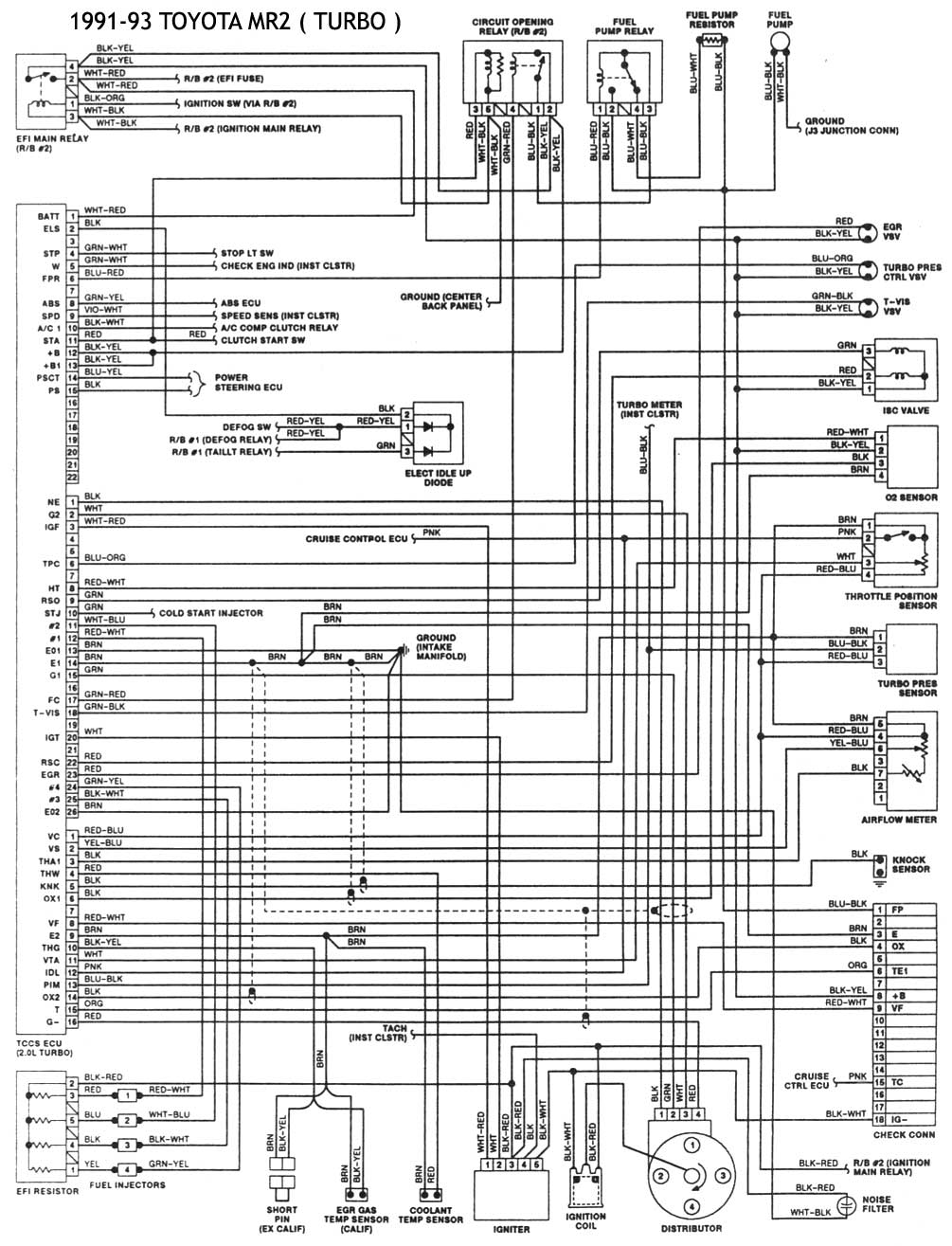

| 1991-93 - TURBO | ESQUEMAS ELECTRICOS |
| PASEO | |

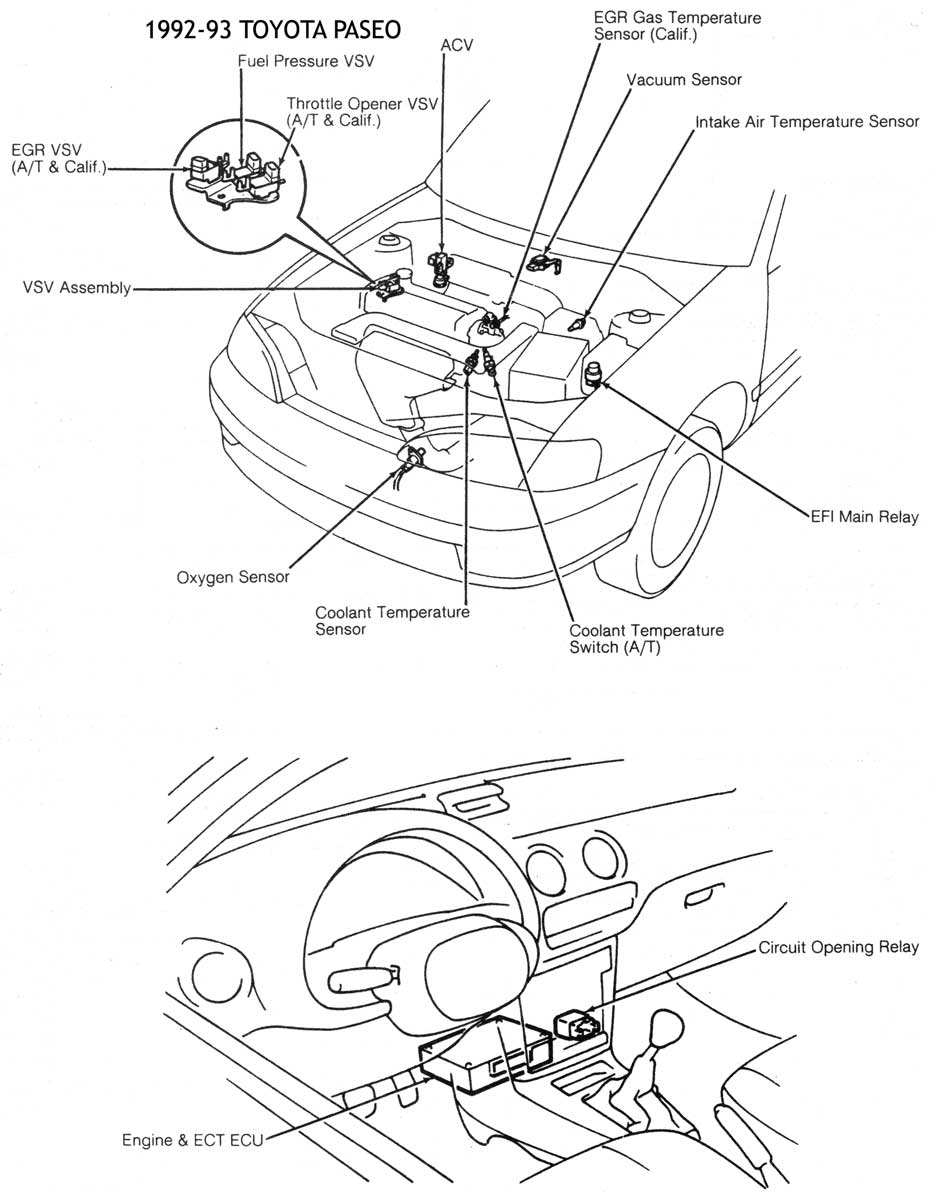

| 1992-93 - PASEO | UBIC. DE COMP. |

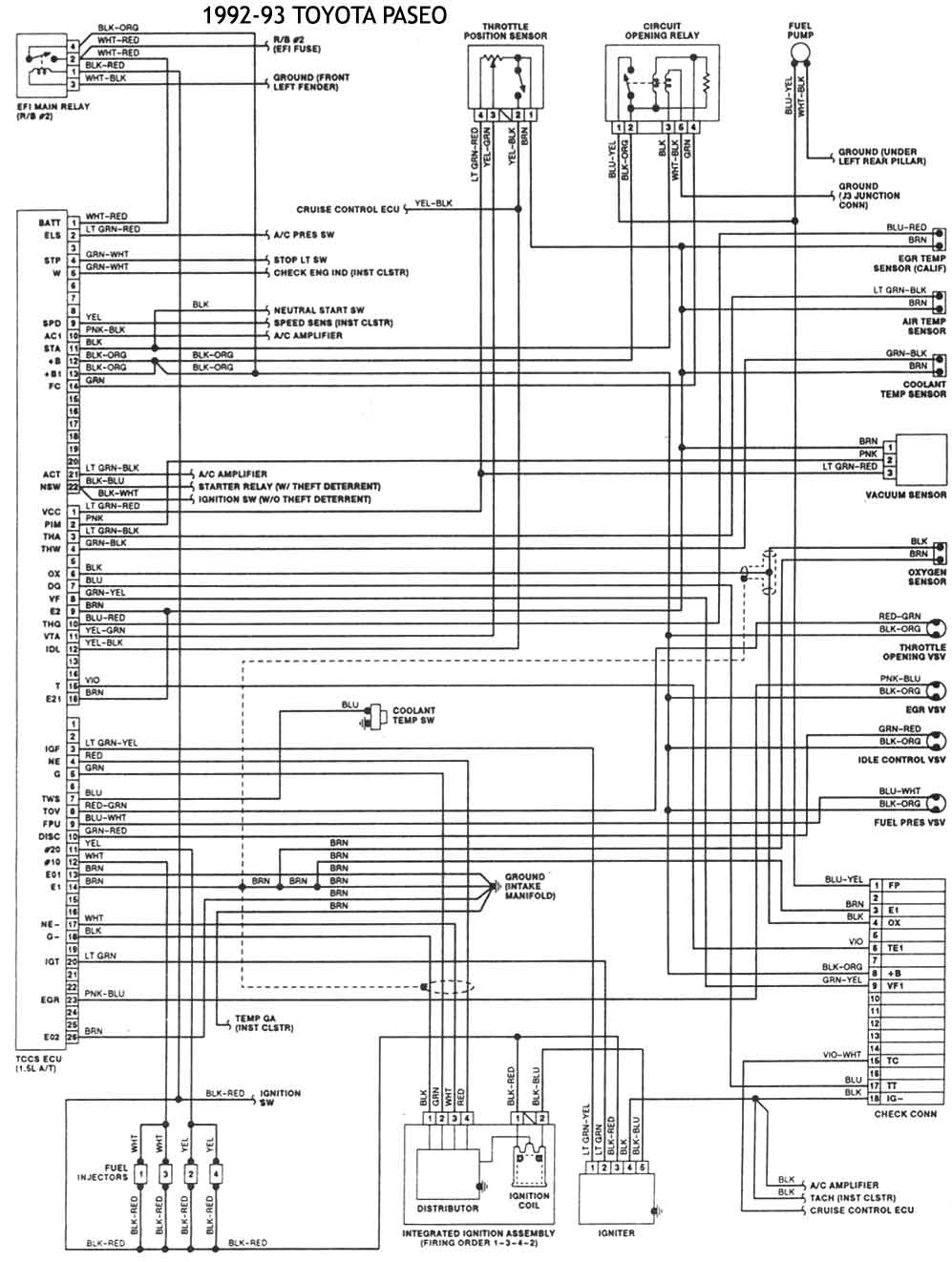

| 1992-93 - PASEO | ESQUEMAS ELECTRICOS |
| TERCEL | |

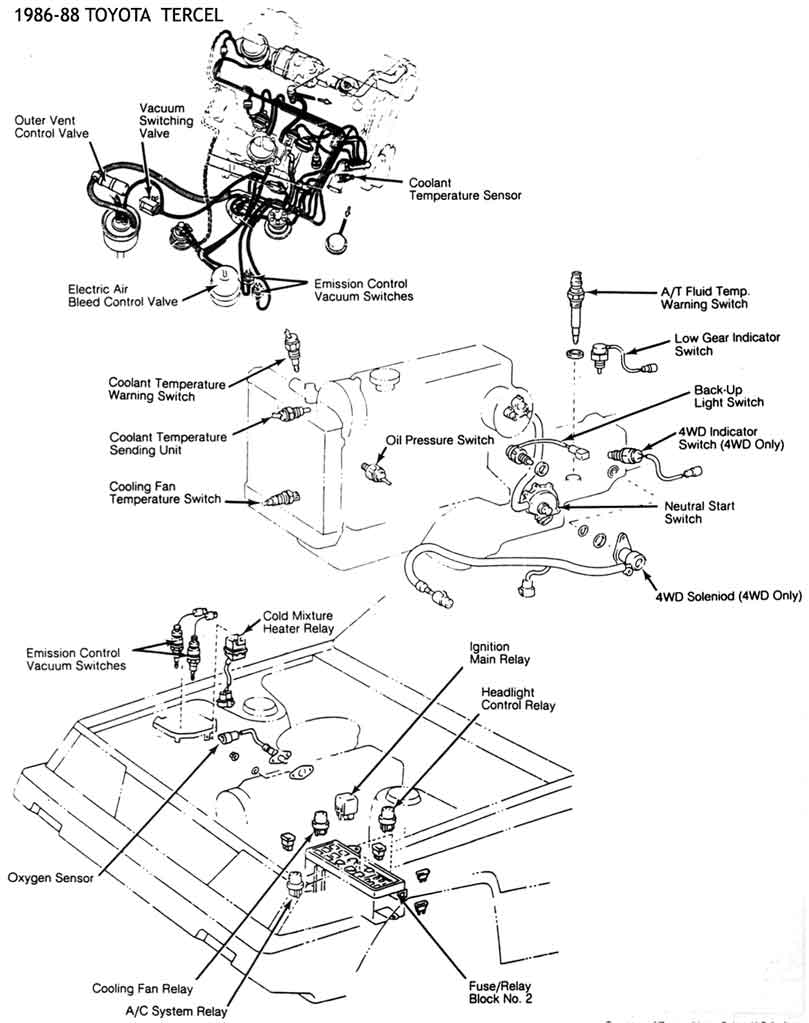

| 1986-88 - TERCEL | UBIC. DE COMP. |

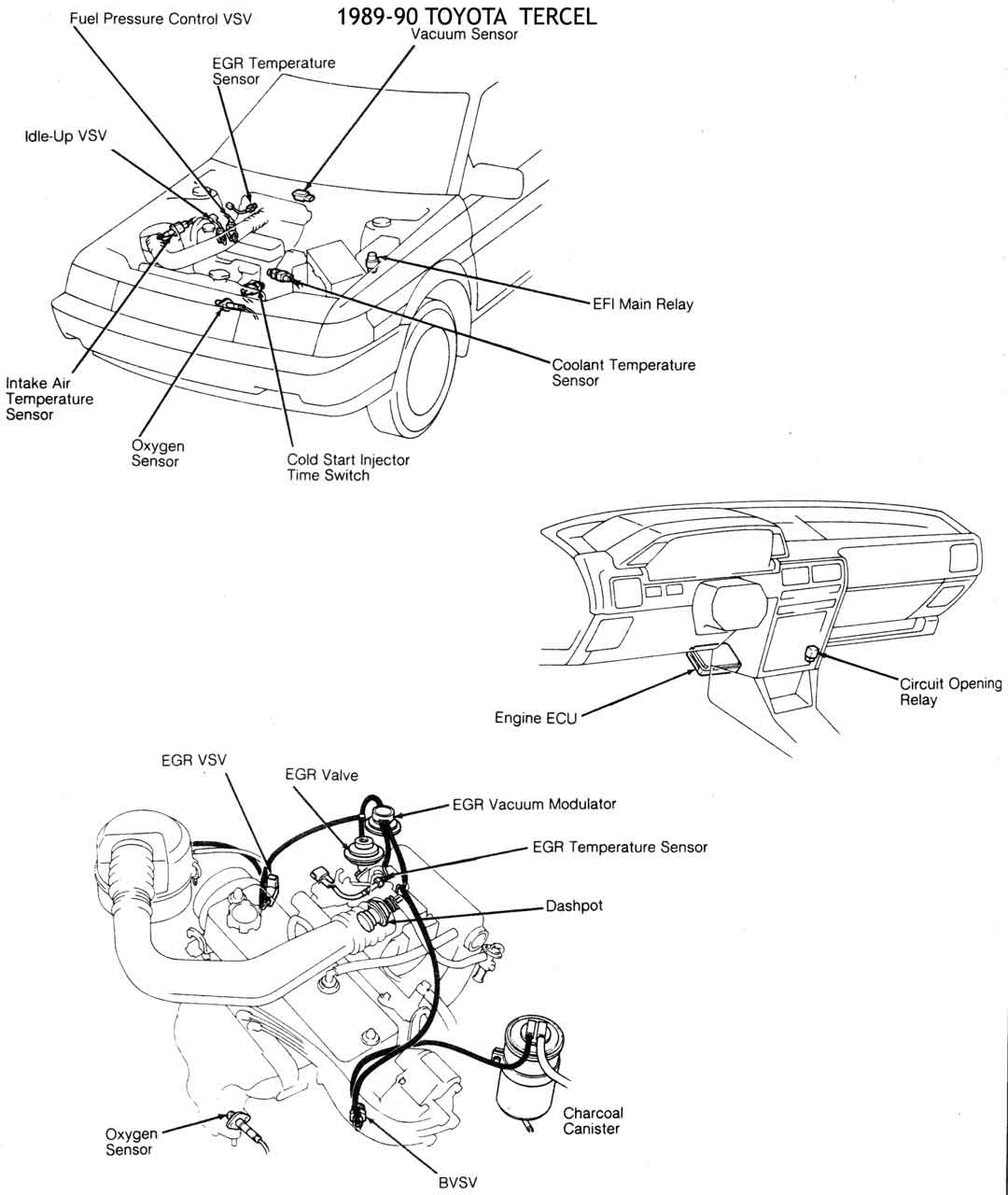

| 1989-90 - TERCEL | UBIC. DE COMP. |

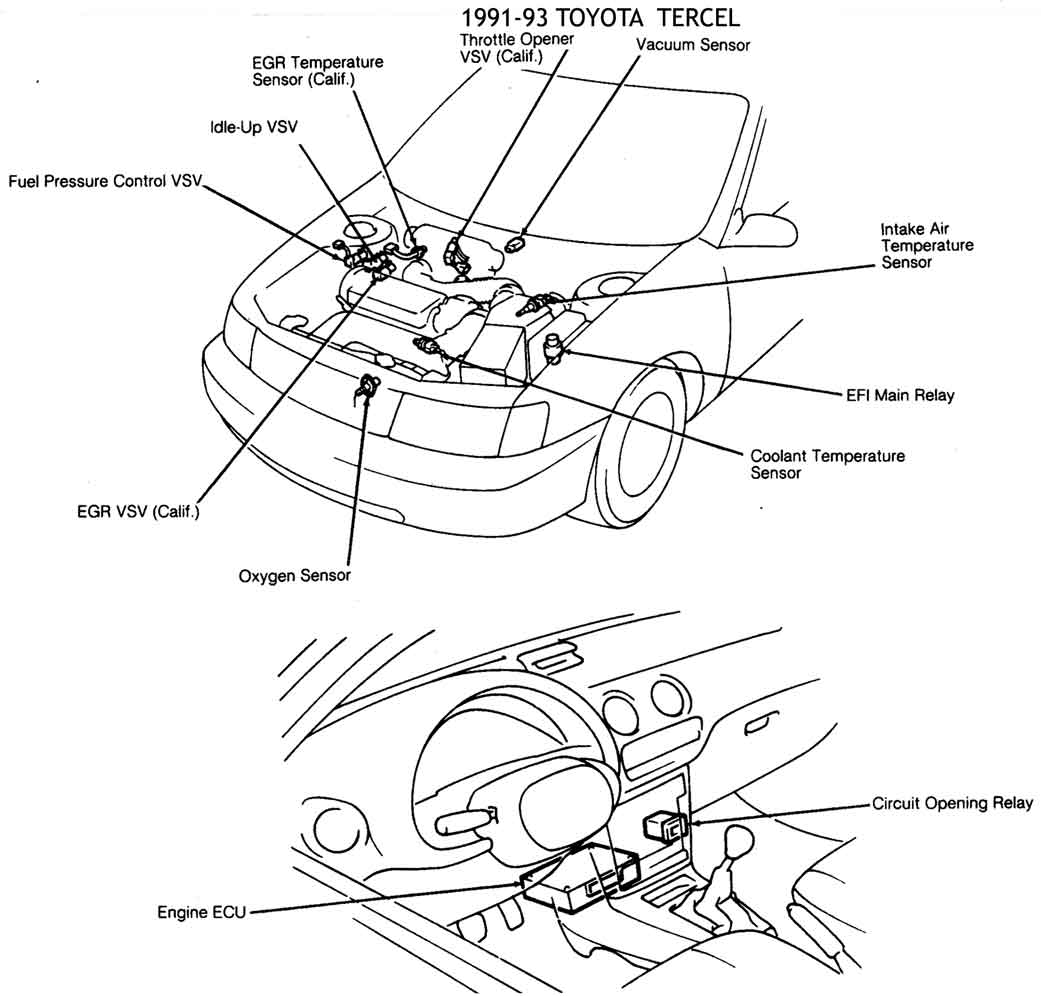

| 1991-93 - TERCEL | UBIC. DE COMP. |

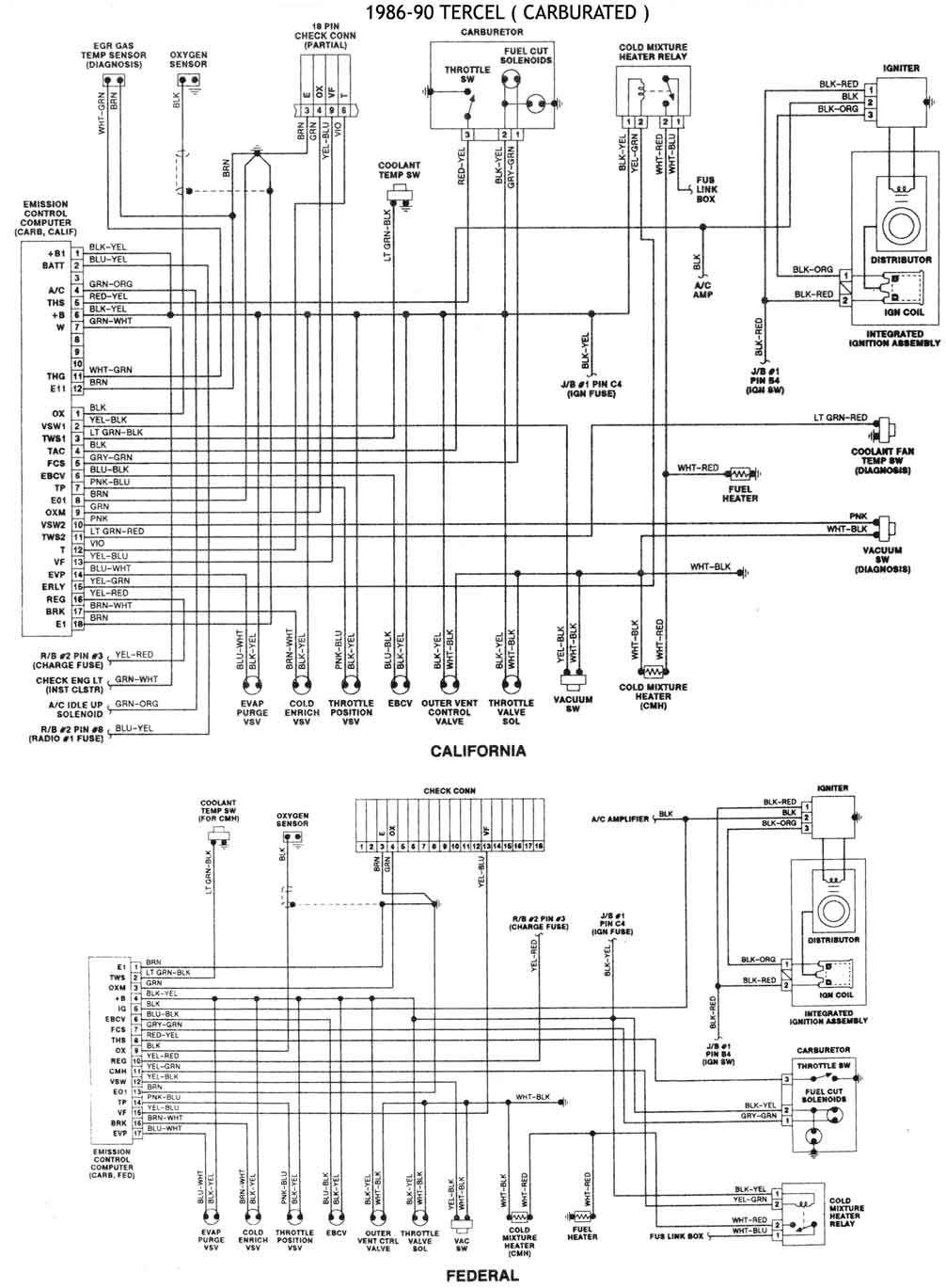

| 1986-90 - CARB. | ESQUEMAS ELECTRICOS |

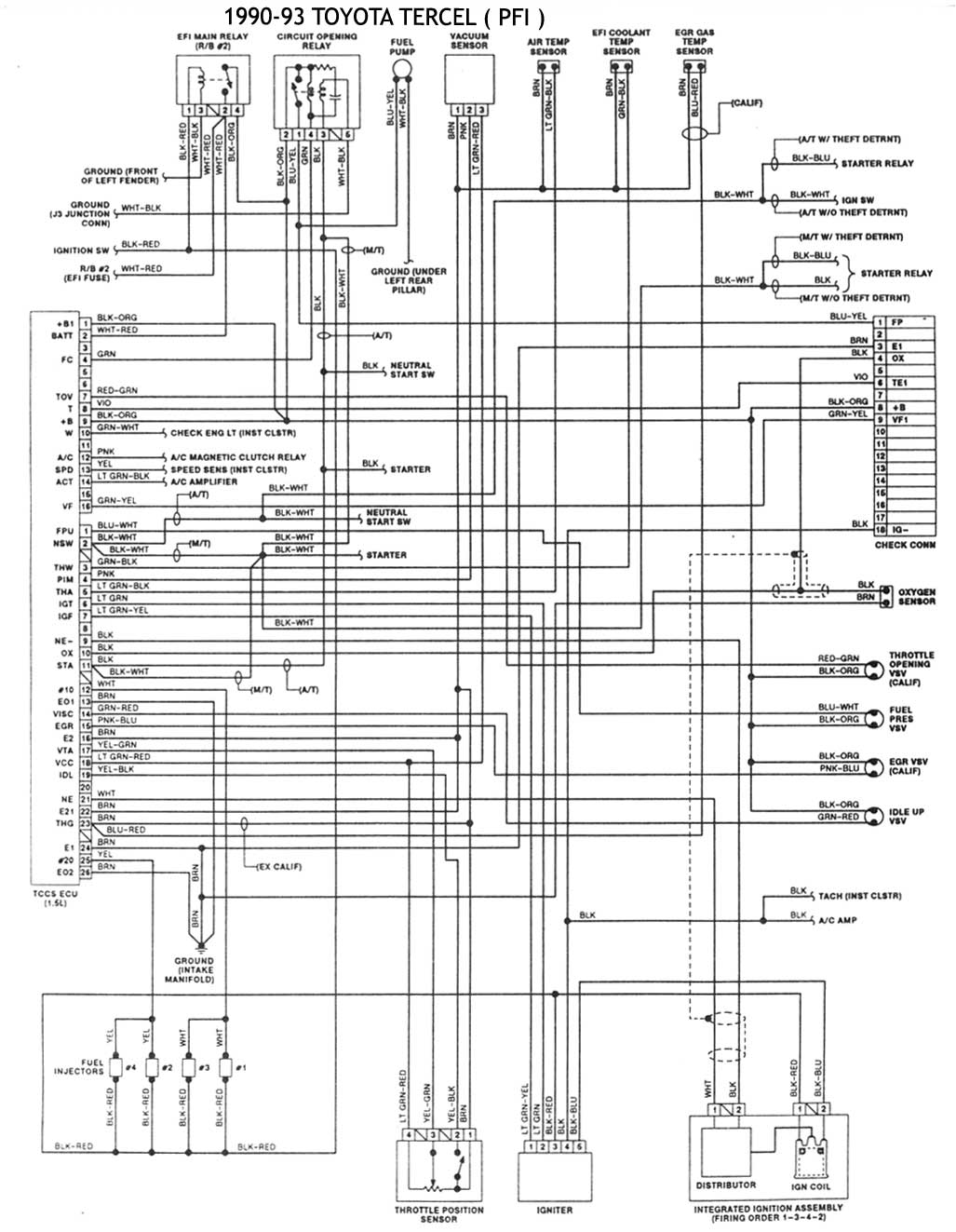

| 1990-93 - PFI | ESQUEMAS ELECTRICOS |
