| DIAGRAMAS - ESQUEMAS GRAPHICS - SUBARU 1986/93 |
SUBARU - Diagramas 1986/93 - circuito electrico |
| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |

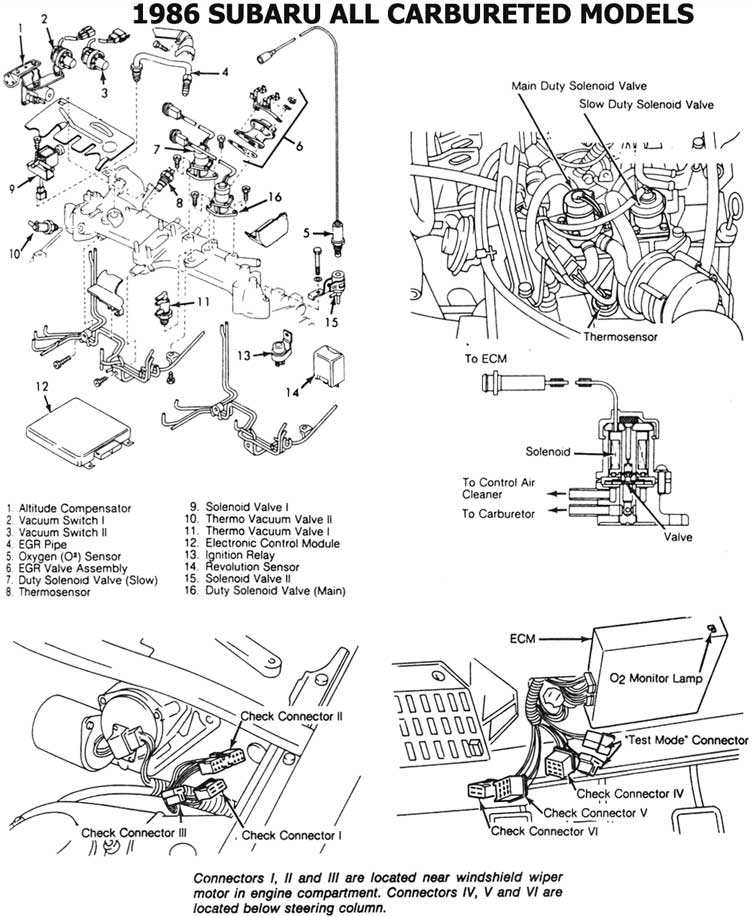

| SUBARU : JUSTY - LOYALE - SVX - IMPREZA - LEGACY - 1986/93 |
| 1986 - MOD. DE CARB. | UBIC. DE COMP. |

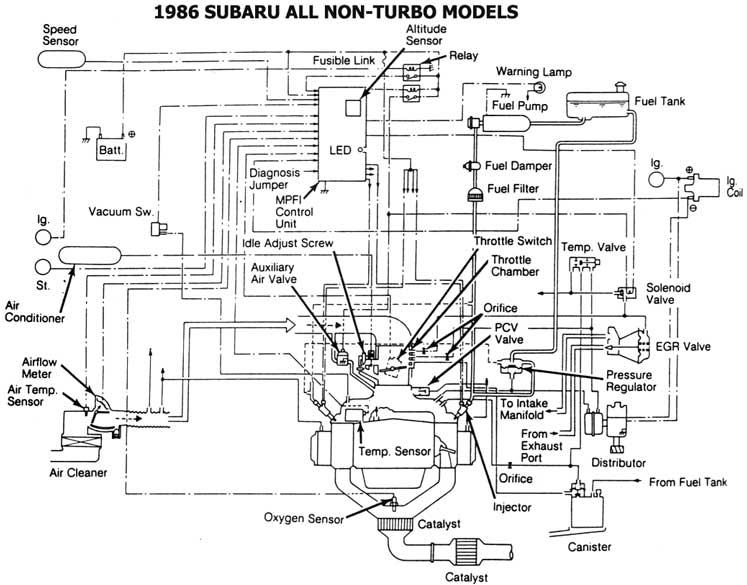

| 1986 - NO-TURBO MOD. | UBIC. DE COMP. |

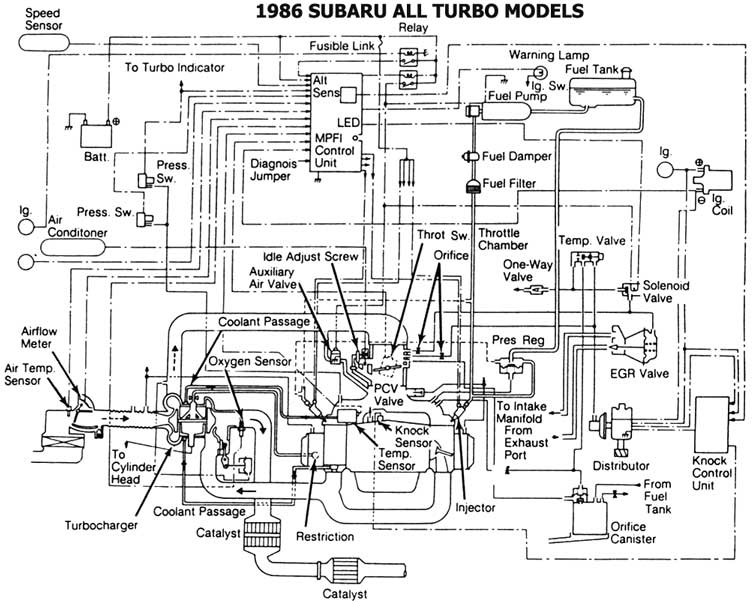

| 1986 - MOD. CON TURBO | UBIC. DE COMP. |

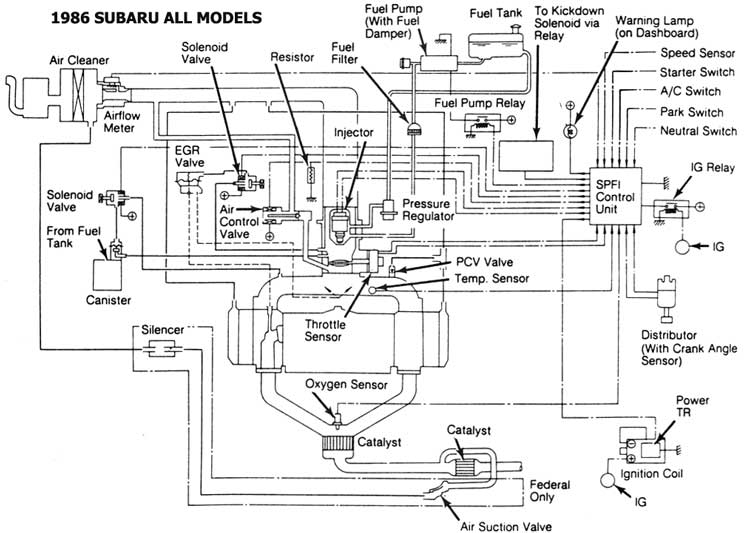

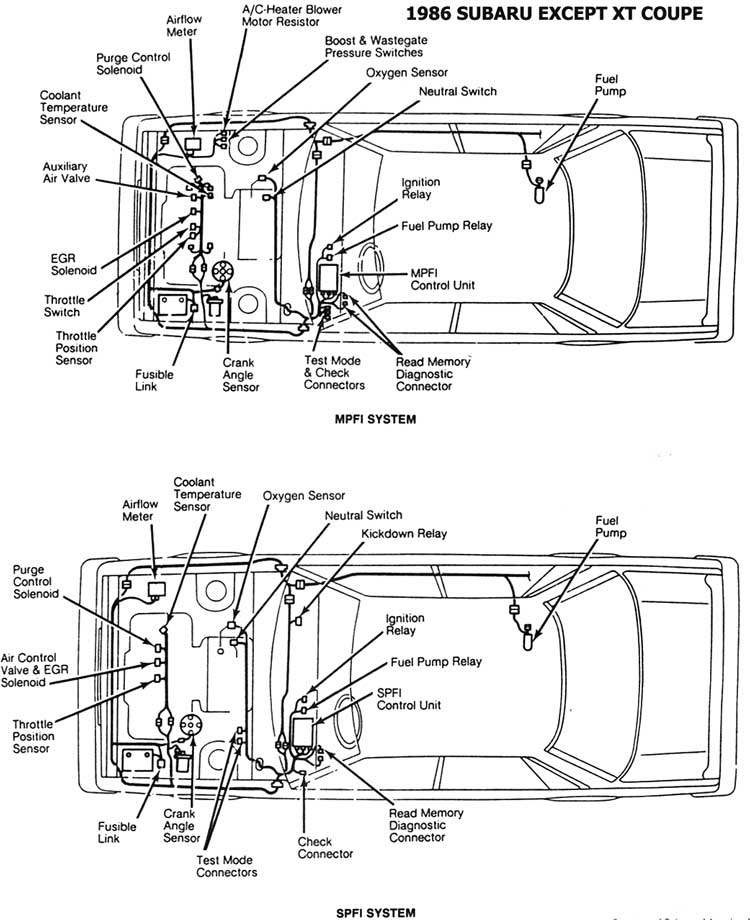

| 1986 - TODOS LOS MOD. | UBIC. DE COMP. |
| 1987 - EXCEP XT COUPE MPFI - SPFI | UBIC. DE COMP. |

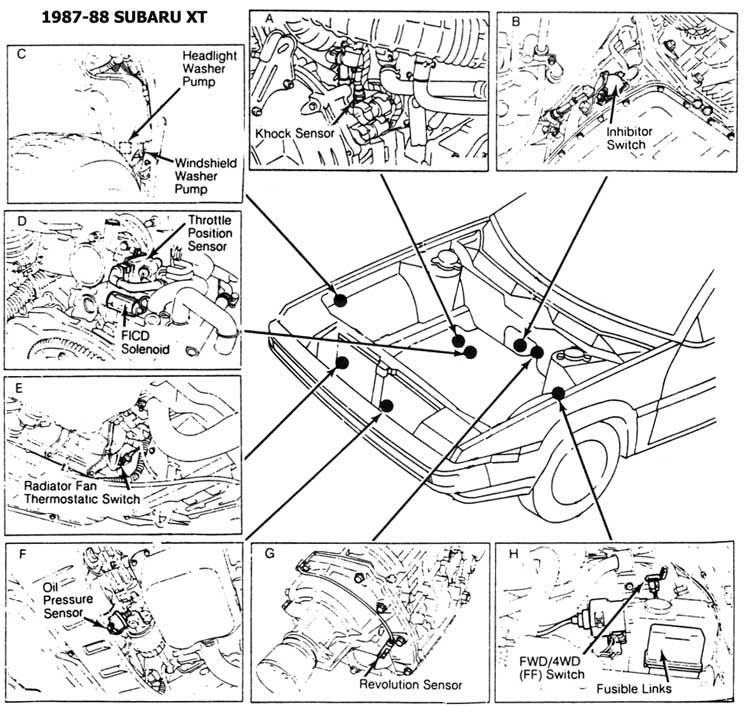

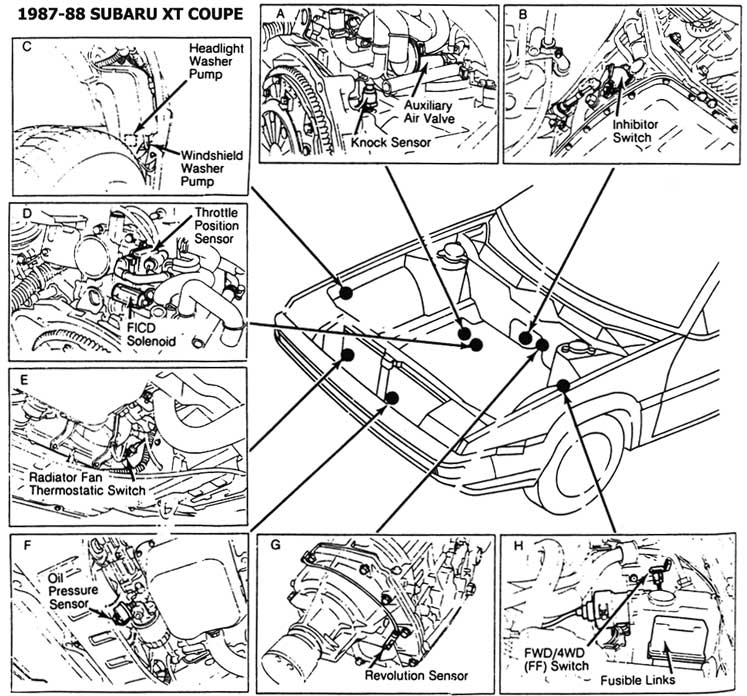

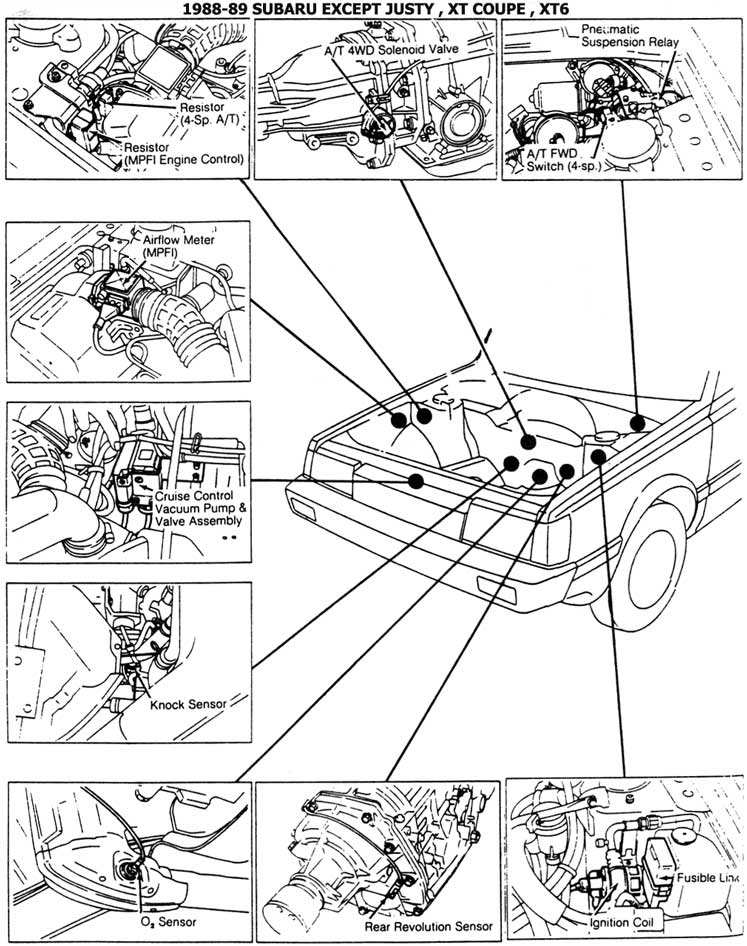

| 1987-88 - XT COUPE | UBIC. DE COMP. |
| 1988-89 - XT | UBIC. DE COMP. |
| 1988-89 - EXCEP , XT COUPE XT6 | UBIC. DE COMP. |

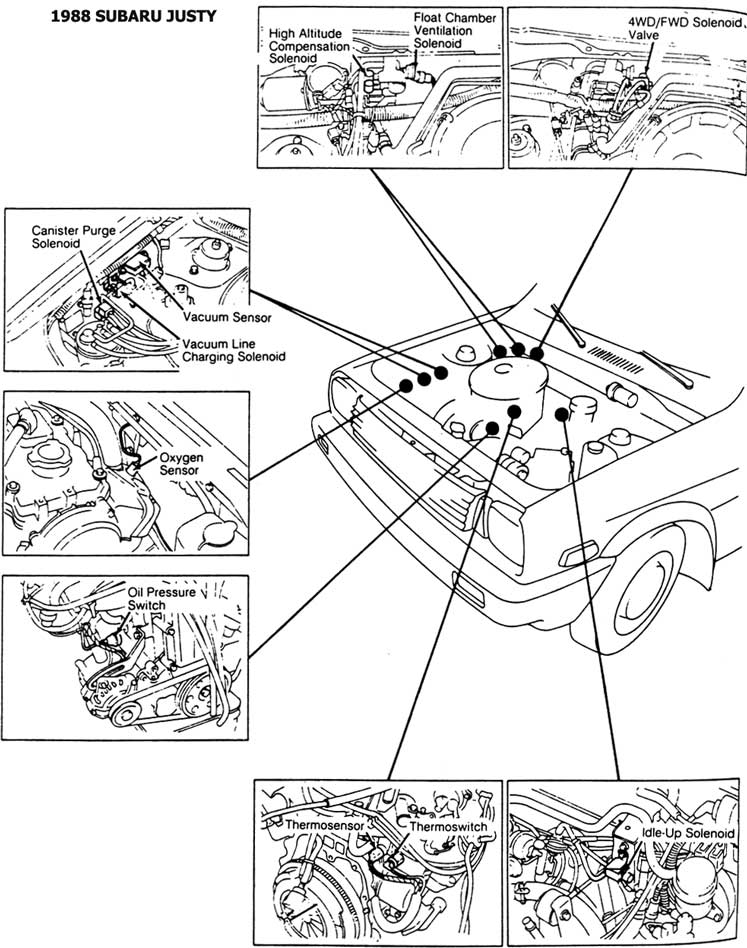

| 1988 - JUSTY | UBIC. DE COMP. |

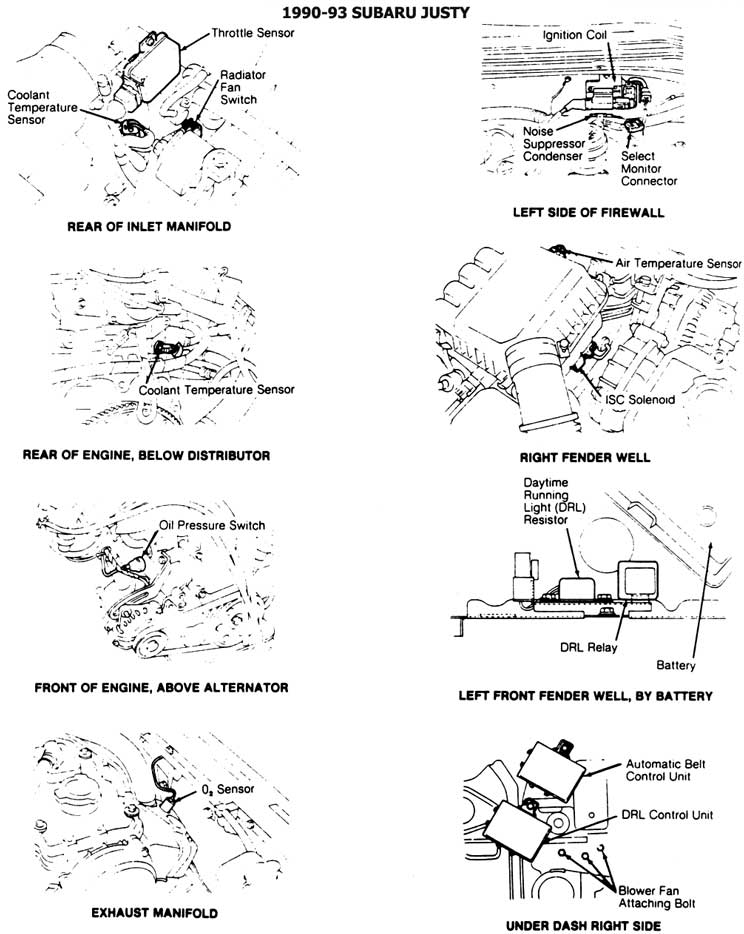

| 1990-93 - JUSTY | UBIC. DE COMP. |

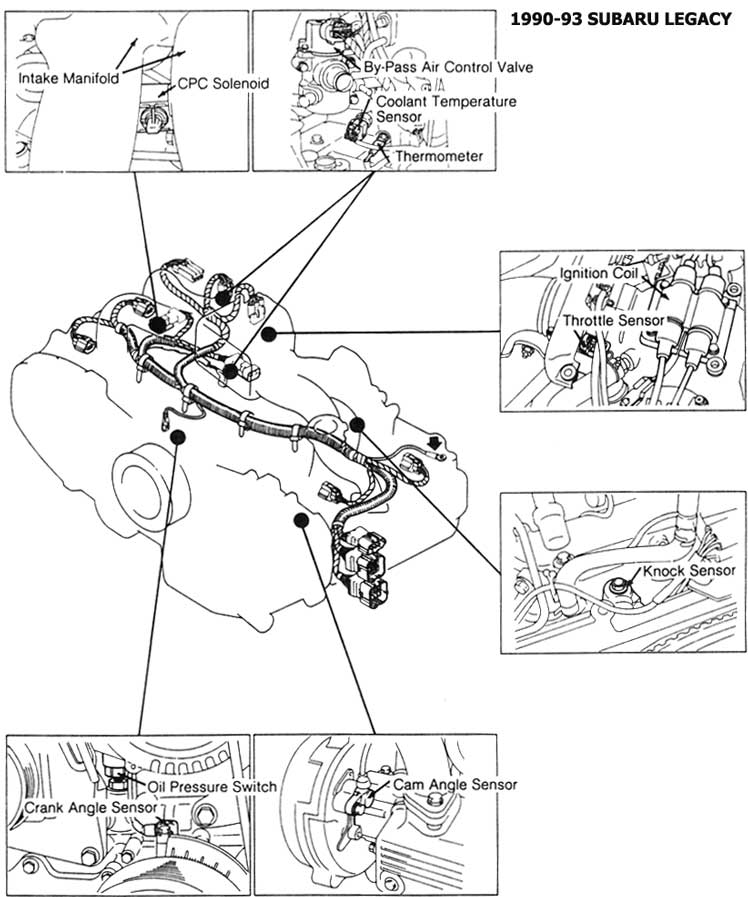

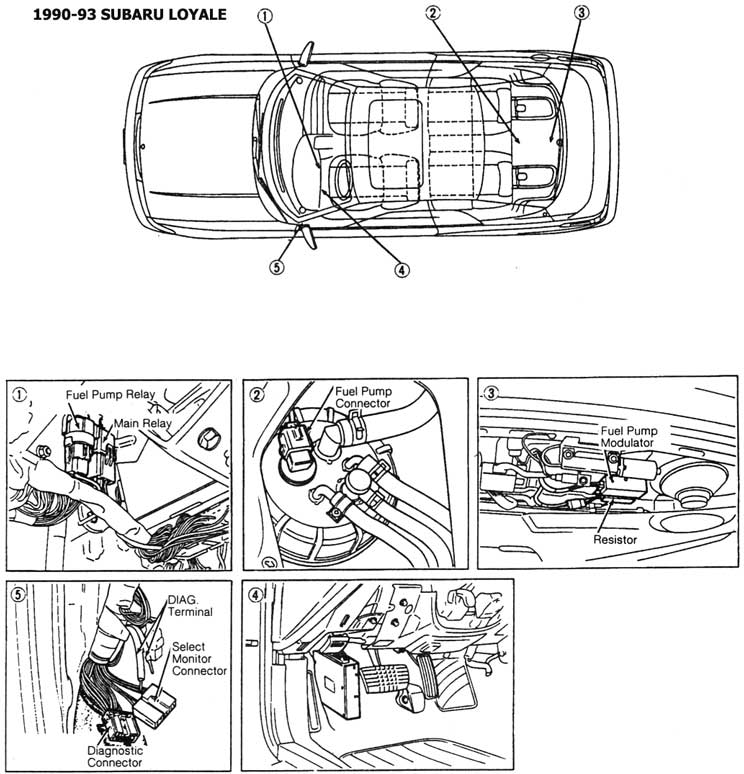

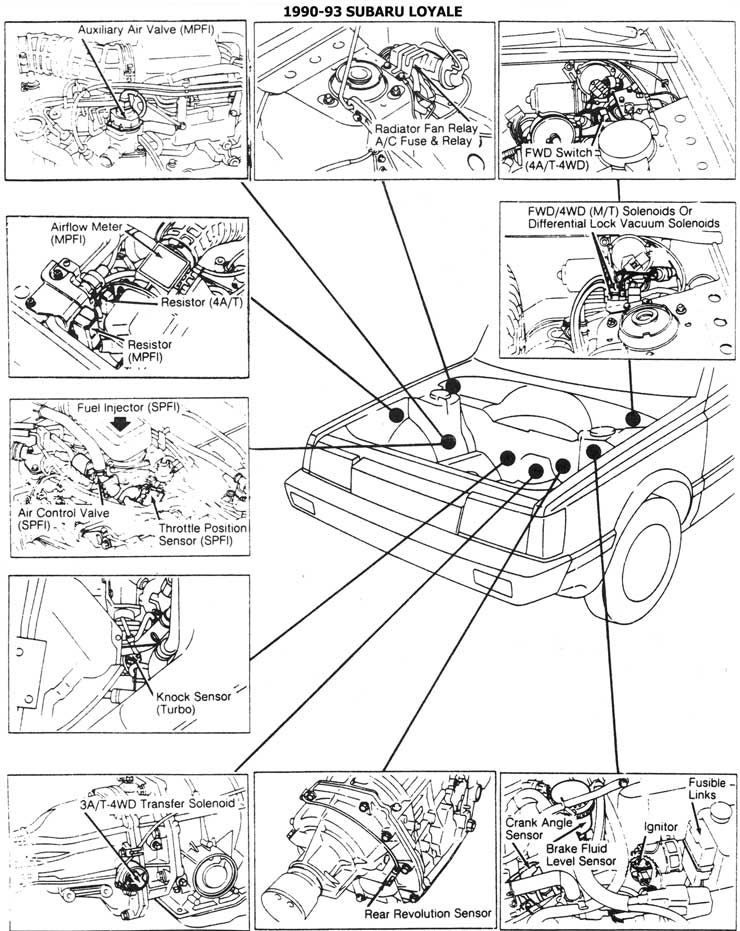

| 1990-93 - LEGACY | UBIC. DE COMP. |
| 1990-93 - LOYALE | UBIC. DE COMP. |
| 1992-93 - SVX | UBIC. DE COMP. |

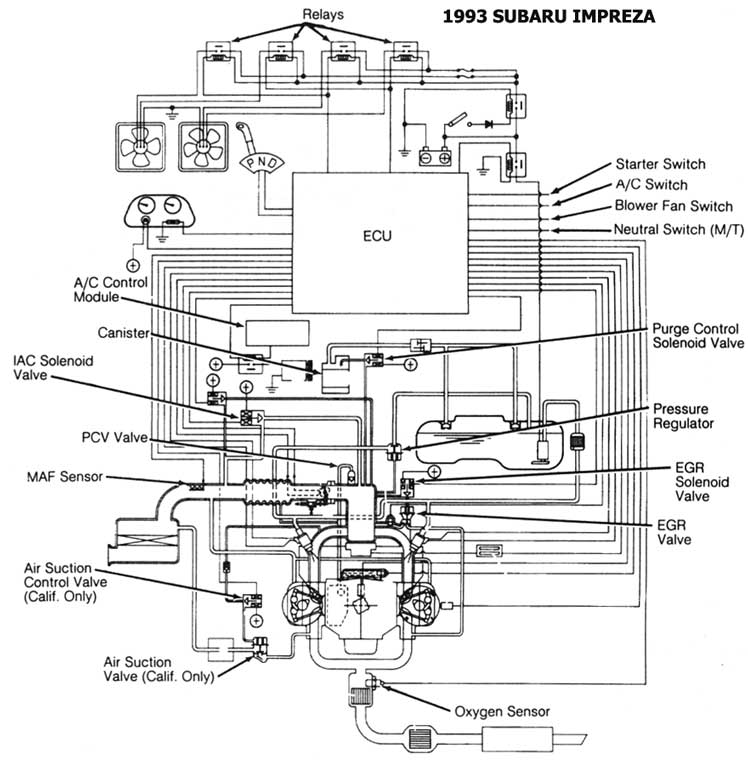

| 1993 - IMPREZA | UBIC. DE COMP. |

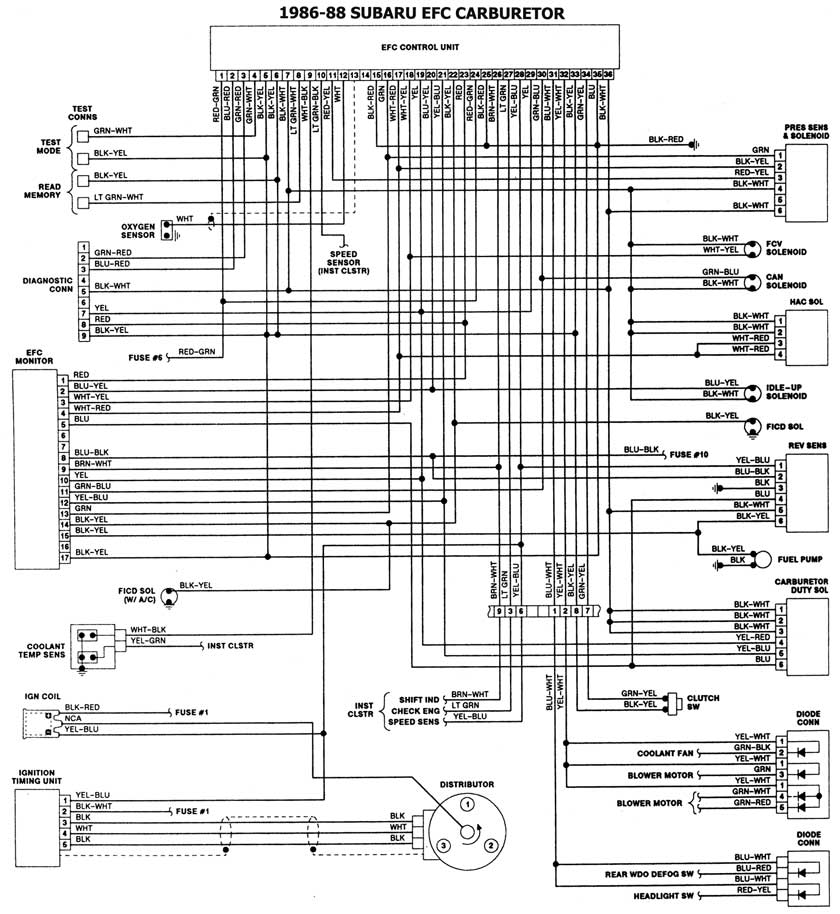

| 1986-88 - DE CARB. | ESQUEMAS ELECTRICOS |

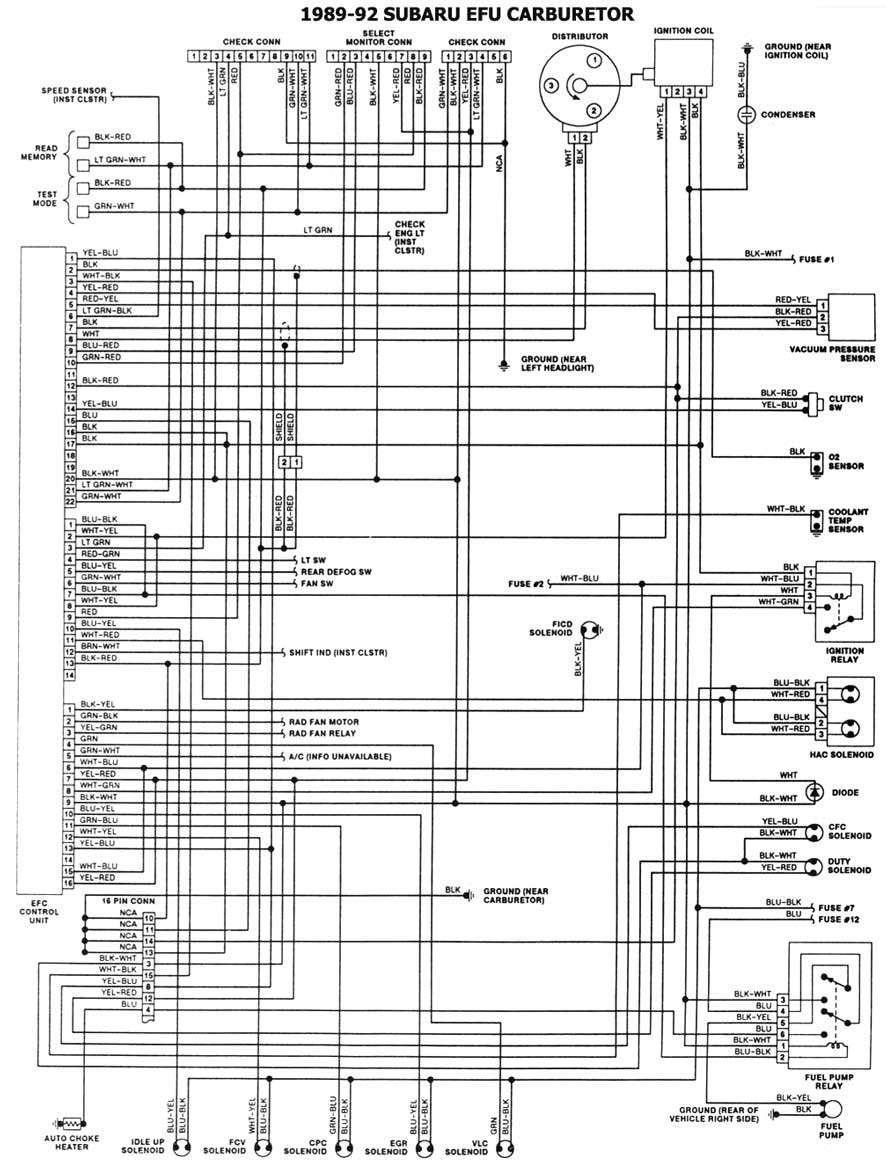

| 1989-92 - DE CARB. | ESQUEMAS ELECTRICOS |

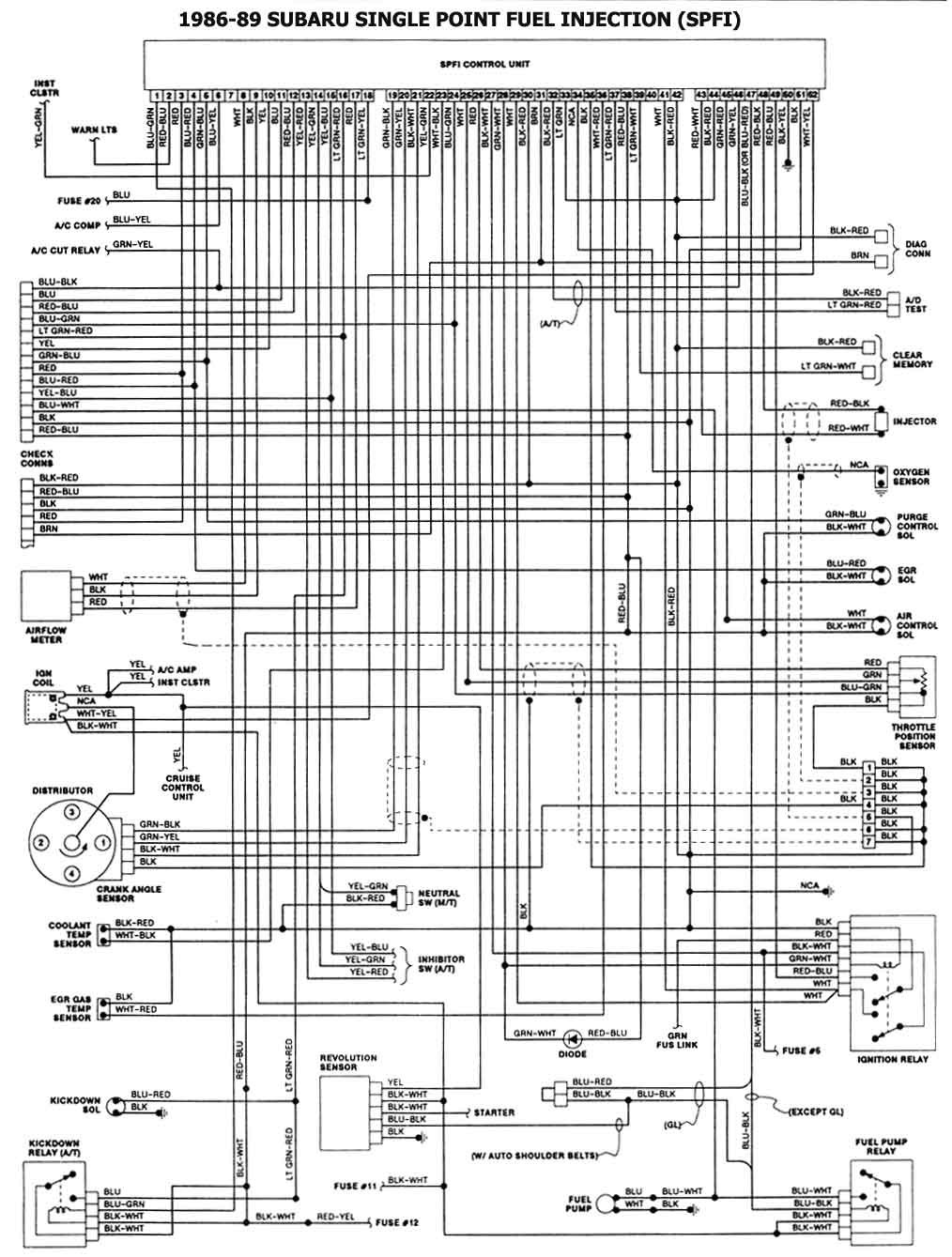

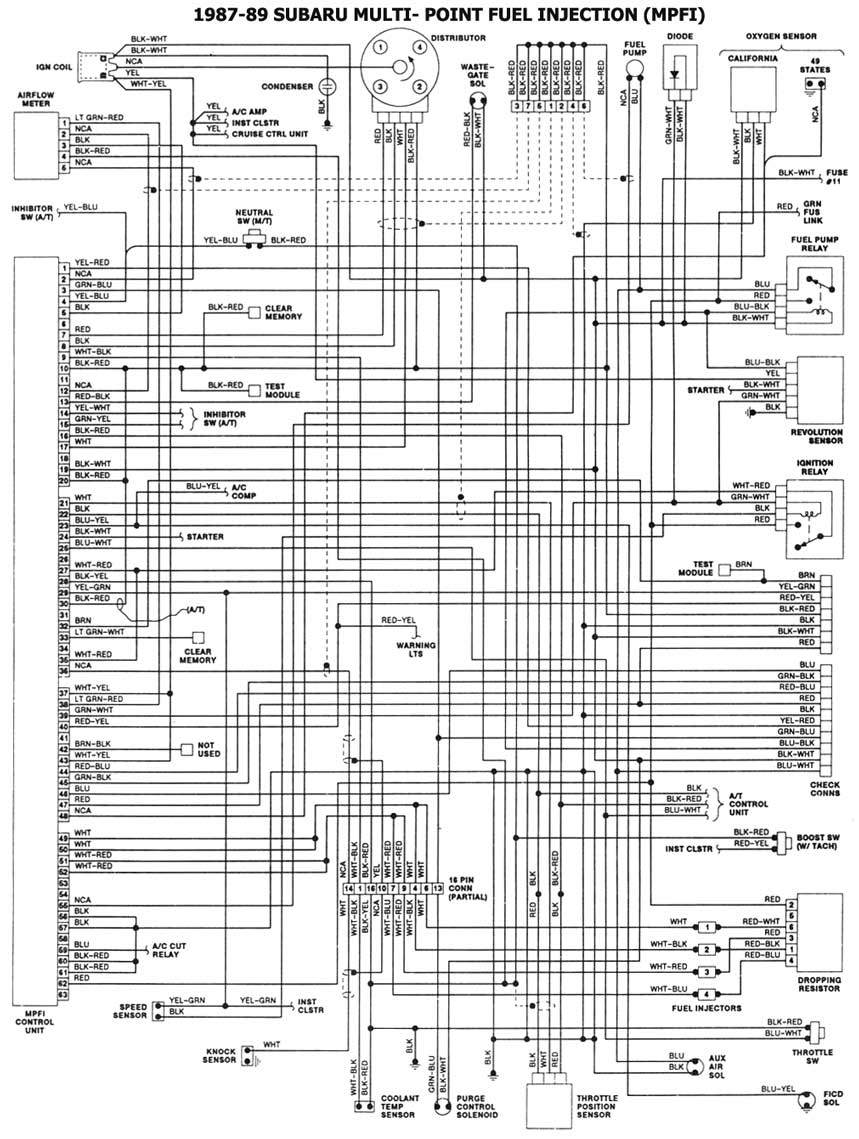

| 1986-89 - (SPFI) | ESQUEMAS ELECTRICOS |
| 1987-89 - (MPFI) | ESQUEMAS ELECTRICOS |

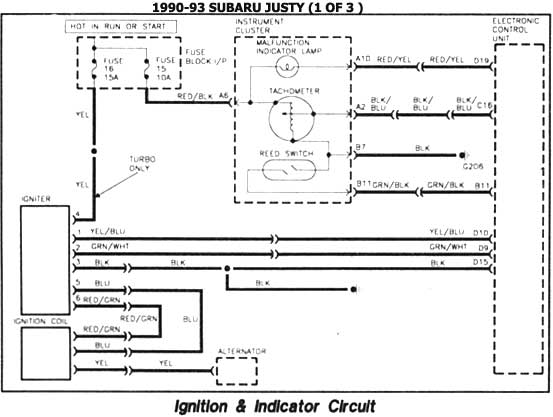

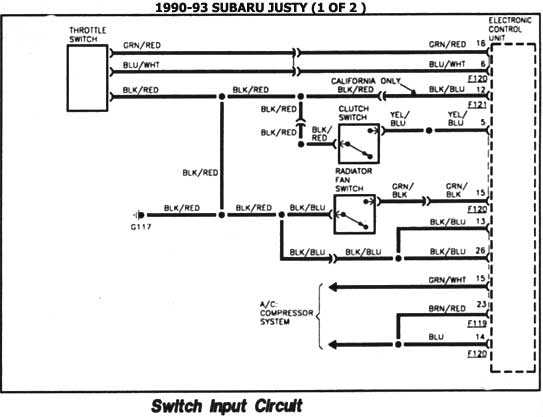

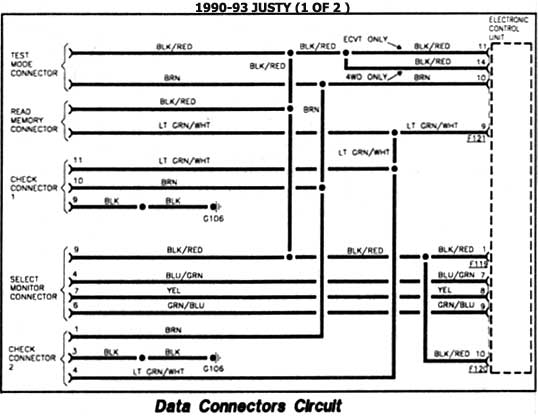

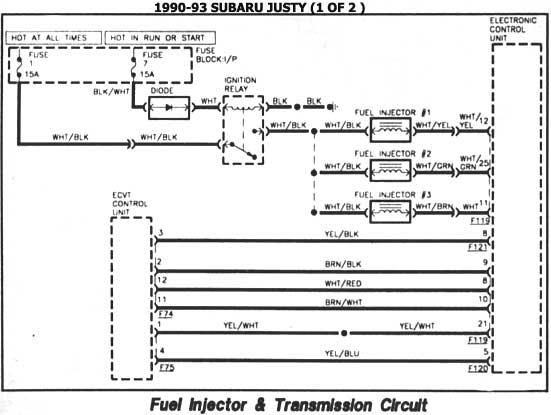

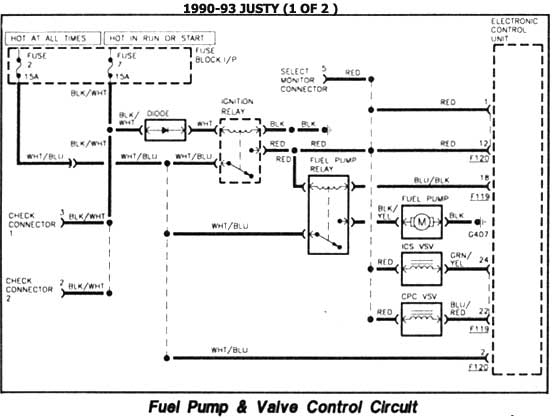

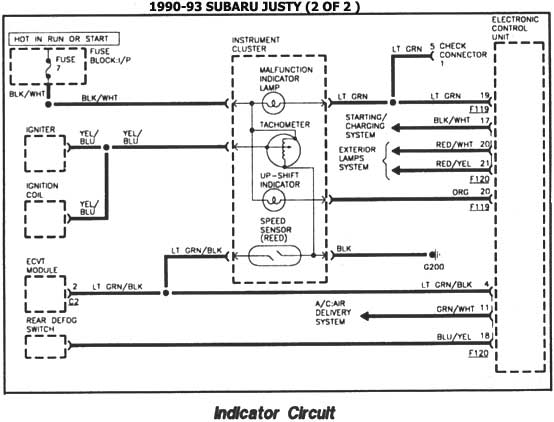

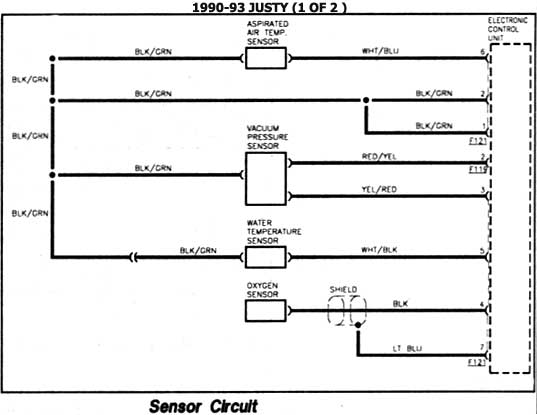

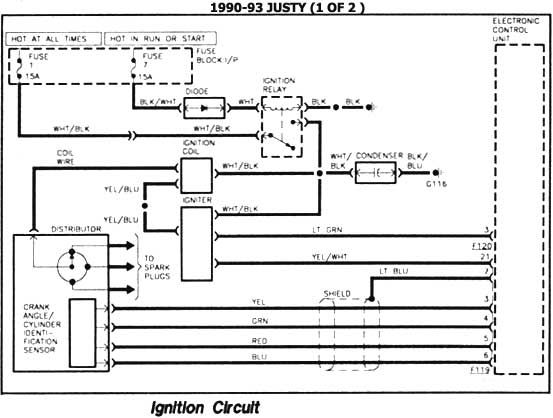

| 1990-93 - JUSTY | ESQUEMAS ELECTRICOS |
| 1990-93 - JUSTY | ESQUEMAS ELECTRICOS |
| 1990-93 - JUSTY | ESQUEMAS ELECTRICOS |
| 1990-93 - JUSTY | ESQUEMAS ELECTRICOS |
| 1990-93 - JUSTY | ESQUEMAS ELECTRICOS |
| 1990-93 - JUSTY | ESQUEMAS ELECTRICOS |
| 1990-93 - JUSTY | ESQUEMAS ELECTRICOS |

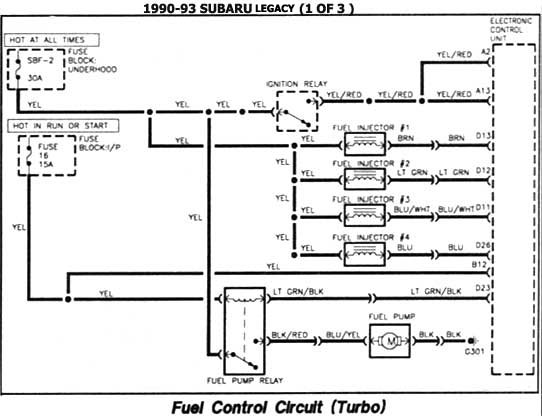

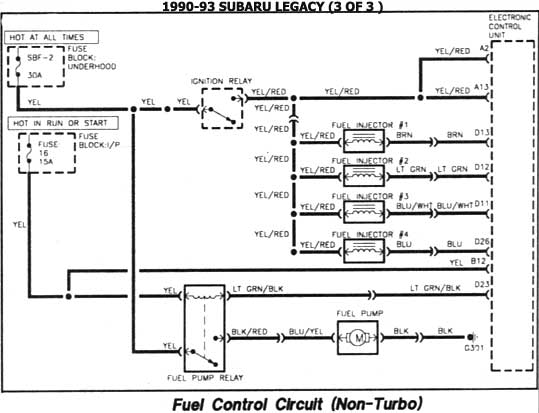

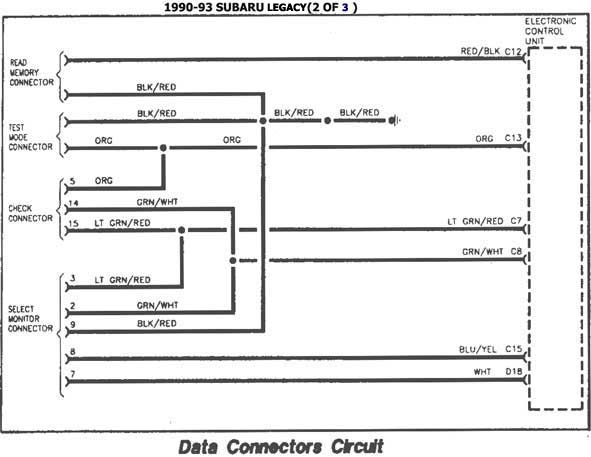

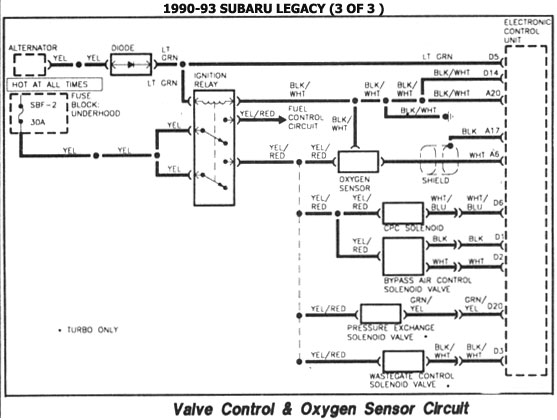

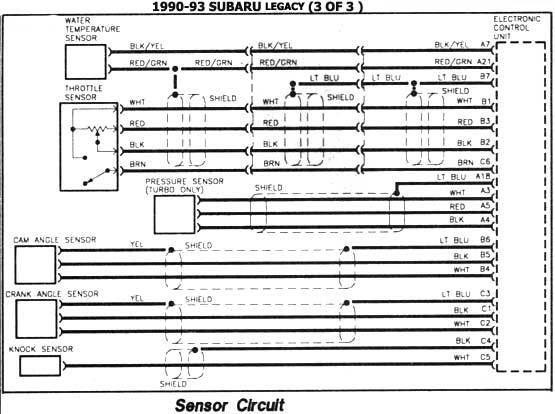

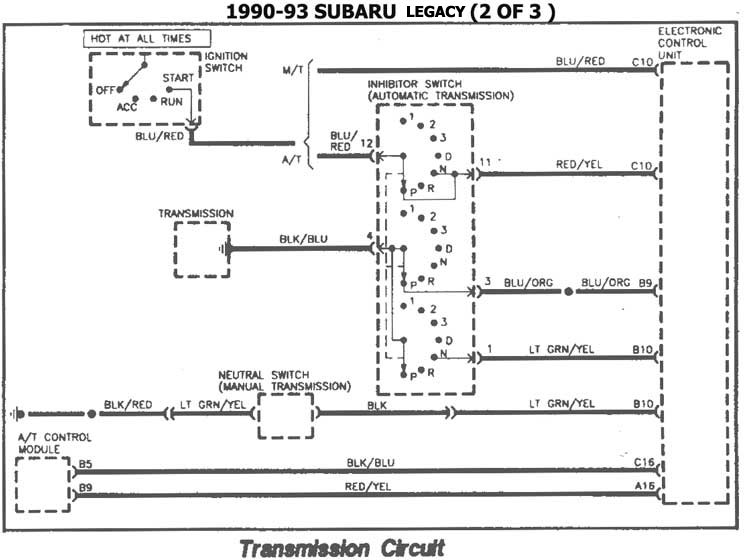

| 1990-93 - LEGACY | ESQUEMAS ELECTRICOS |
| 1990-93 - LEGACY | ESQUEMAS ELECTRICOS |
| 1990-93 - LEGACY | ESQUEMAS ELECTRICOS |
| 1990-93 - LEGACY | ESQUEMAS ELECTRICOS |
| 1990-93 - LEGACY | ESQUEMAS ELECTRICOS |
| 1990-93 - LEGACY | ESQUEMAS ELECTRICOS |
| 1990-93 - LEGACY | ESQUEMAS ELECTRICOS |
| 1990-93 - LEGACY | ESQUEMAS ELECTRICOS |

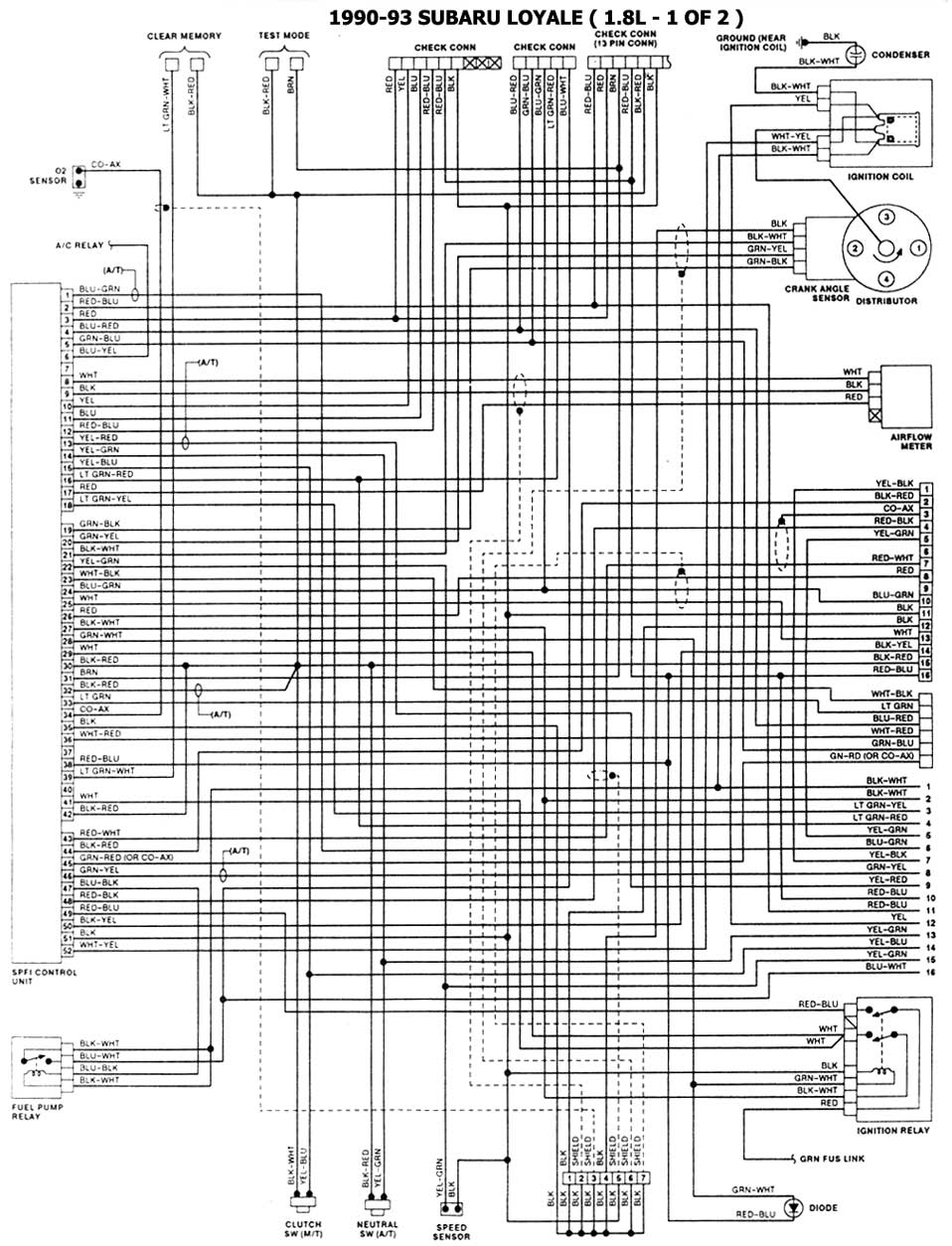

| 1990-93 - LOYALE | ESQUEMAS ELECTRICOS |
| 1992-93 - SVX | ESQUEMAS ELECTRICOS |

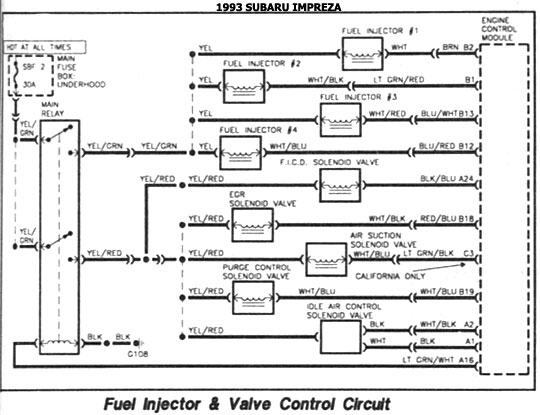

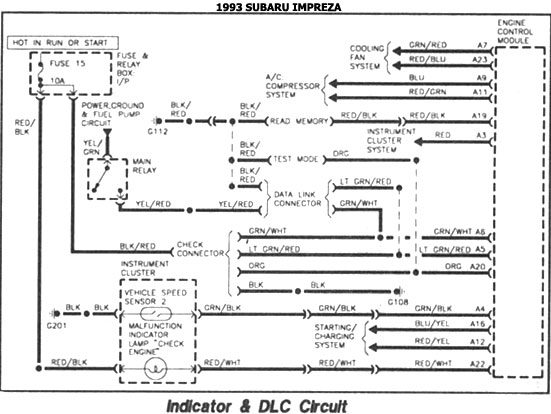

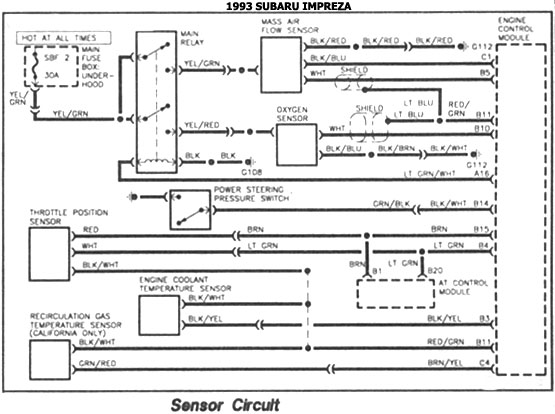

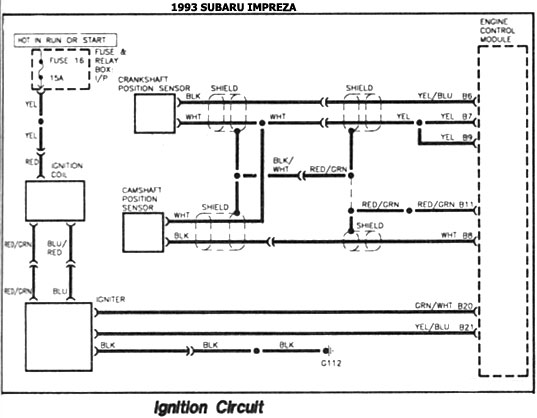

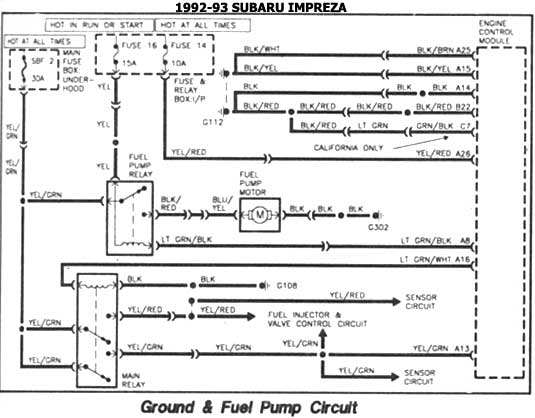

| 1993 - IMPREZA | ESQUEMAS ELECTRICOS |
| 1993 - IMPREZA | ESQUEMAS ELECTRICOS |
| 1993 - IMPREZA | ESQUEMAS ELECTRICOS |
| 1993 - IMPREZA | ESQUEMAS ELECTRICOS |
| 1993 - IMPREZA | ESQUEMAS ELECTRICOS |
