| DIAGRAMAS - ESQUEMAS GRAPHICS - SAAB 1986/93 |
SAAB 900 - 9000 - Diagramas 1986/93 - circuito electrico |
| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| SAAB 1986/93 900 - 9000: ESQUEMAS - DIAGRAMAS - GRAPHICS - Componentes - Sensores |
| SERIES 900 - 9000 | |

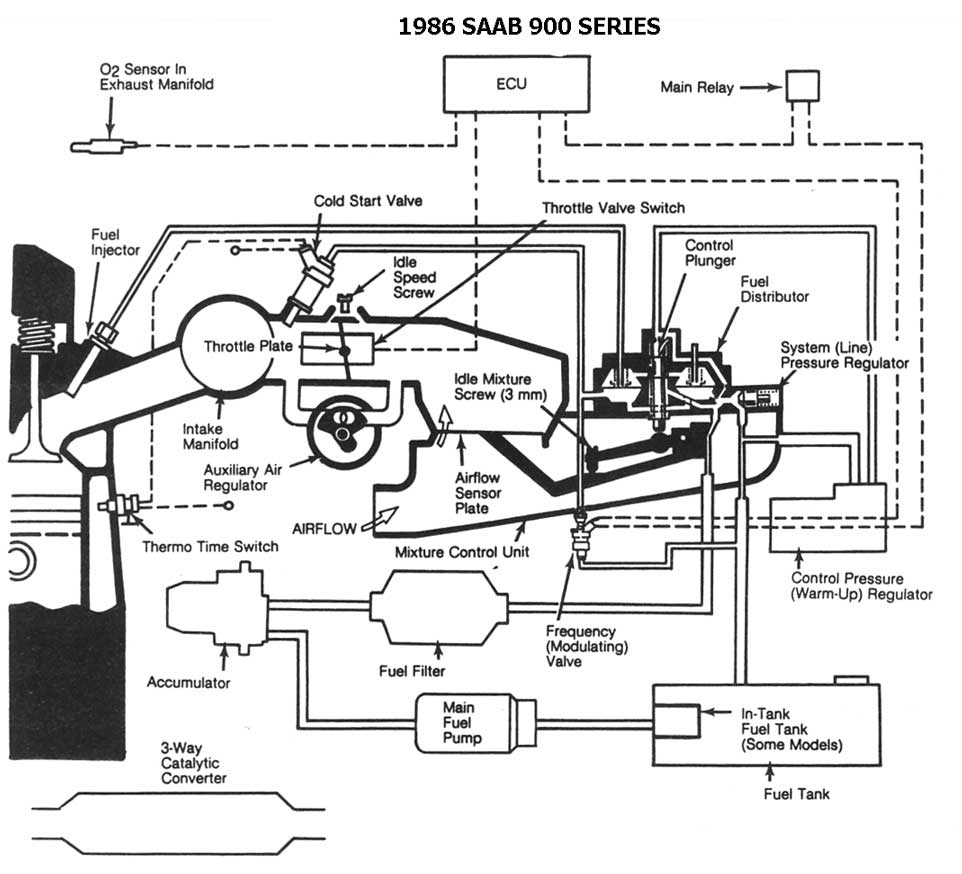

| 1986 | UBIC. DE COMP. |

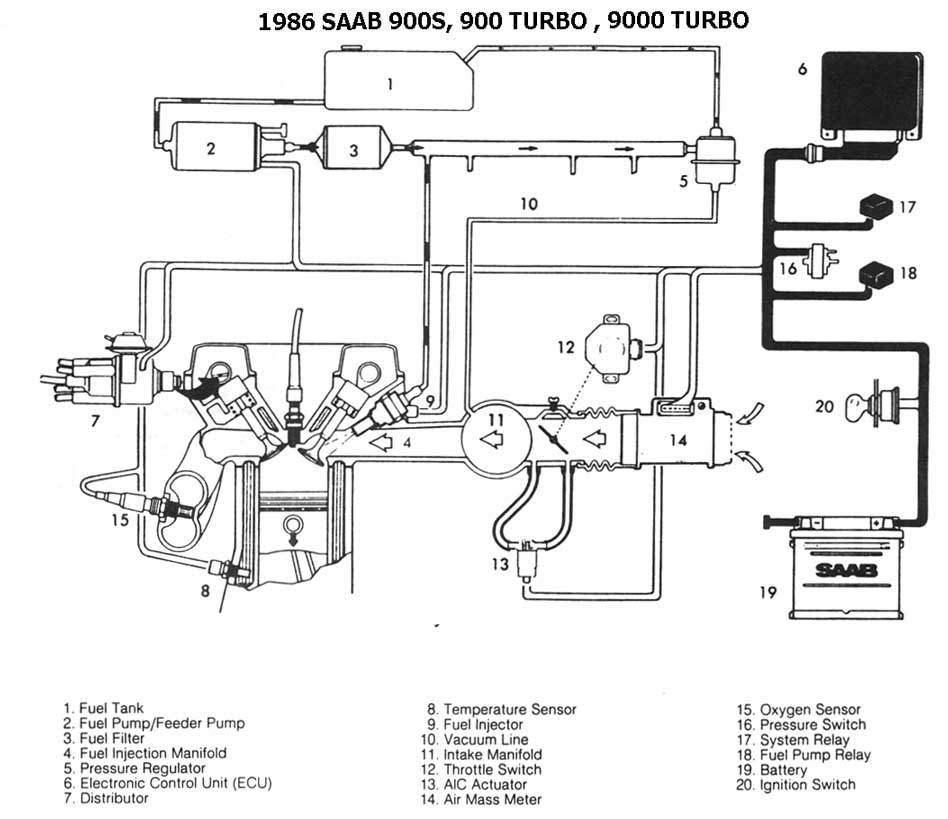

| 1986 - TURBO | UBIC. DE COMP. |

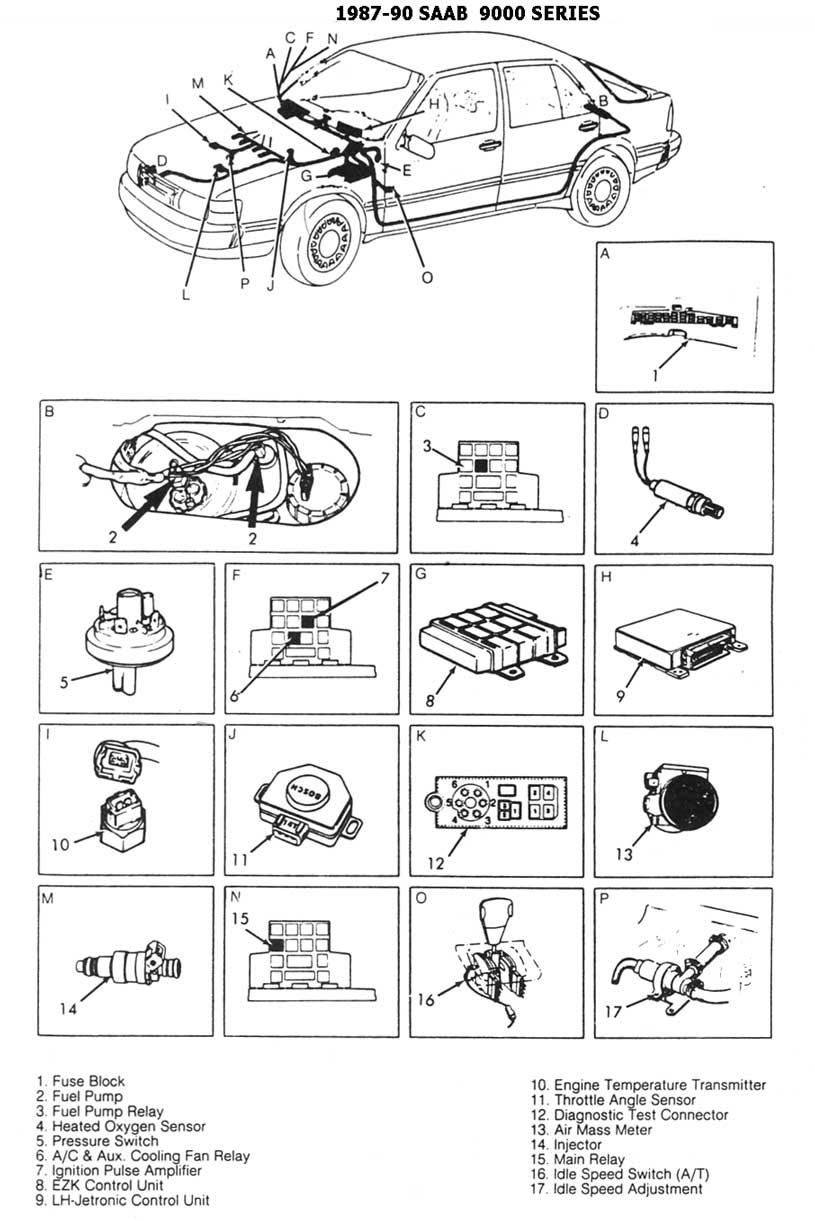

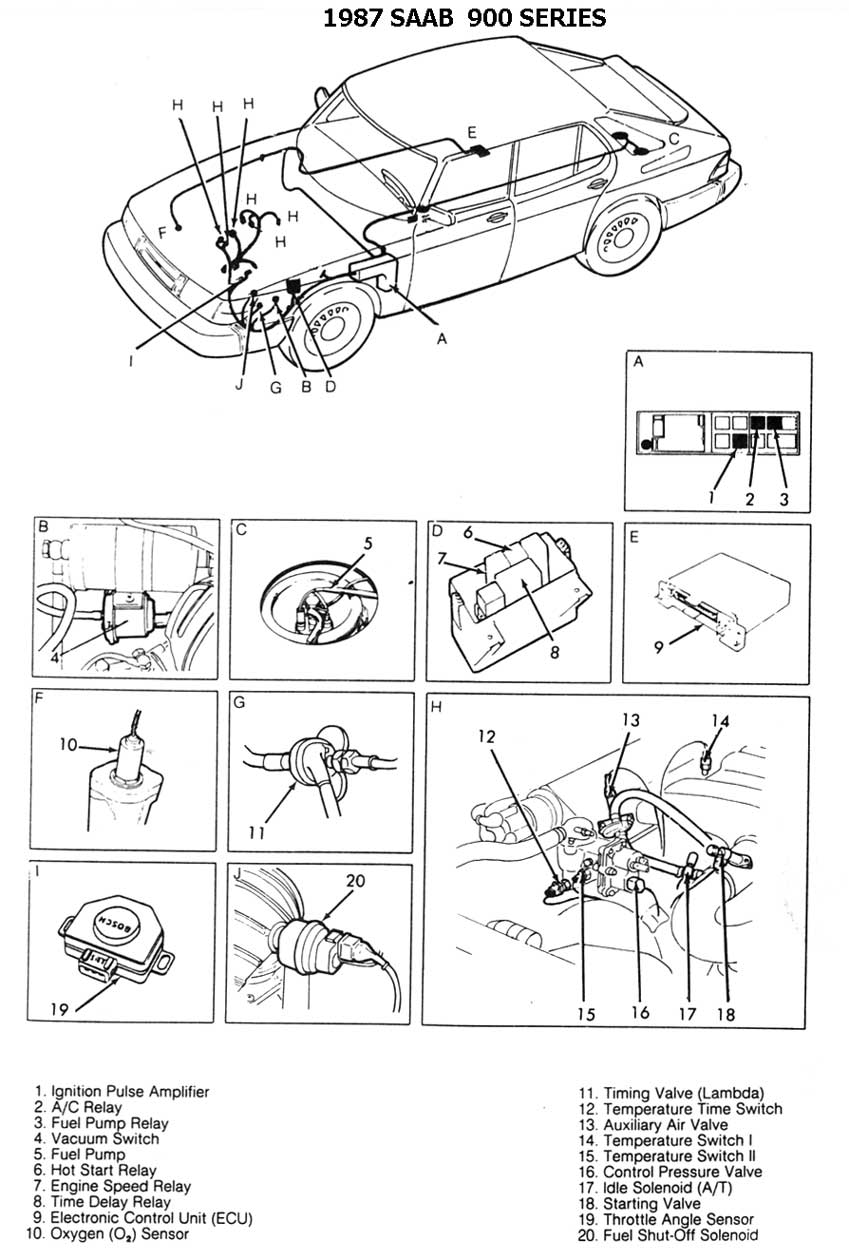

| 1987 | UBIC. DE COMP. |

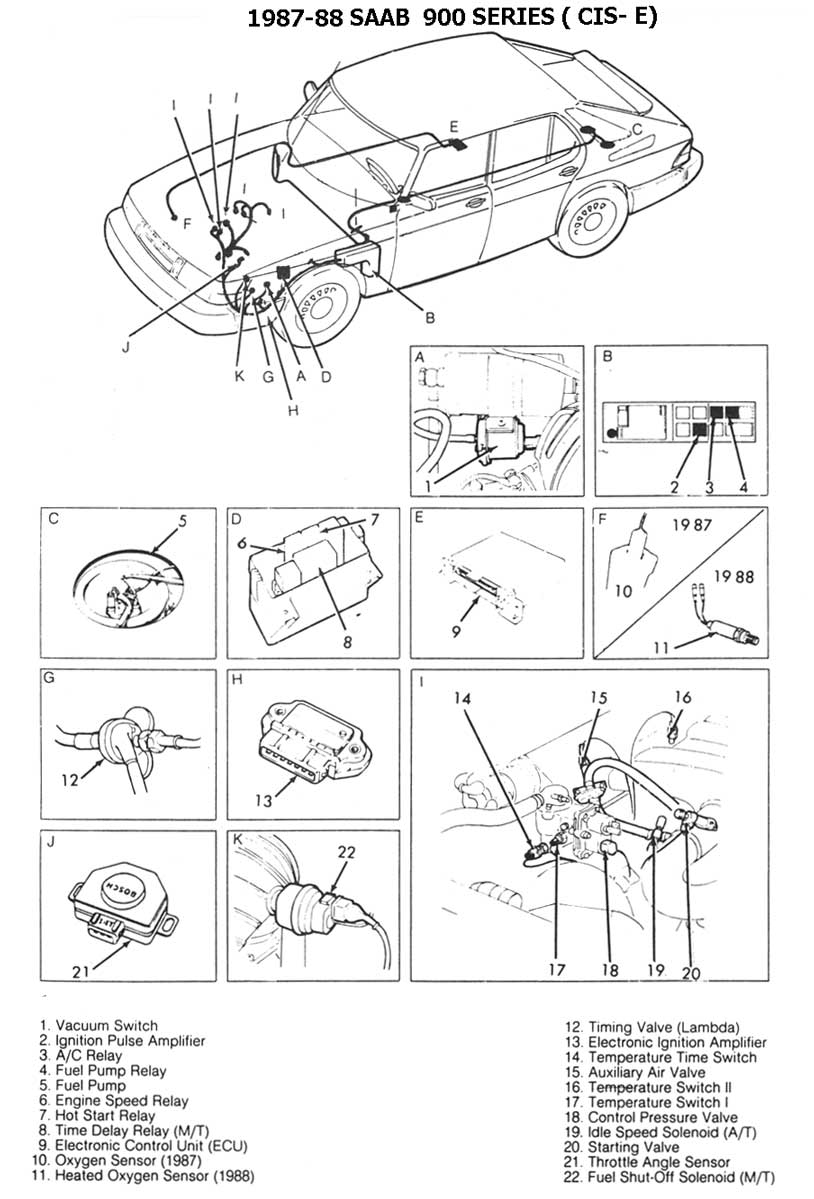

| 1987-88 - CIS-E | UBIC. DE COMP. |

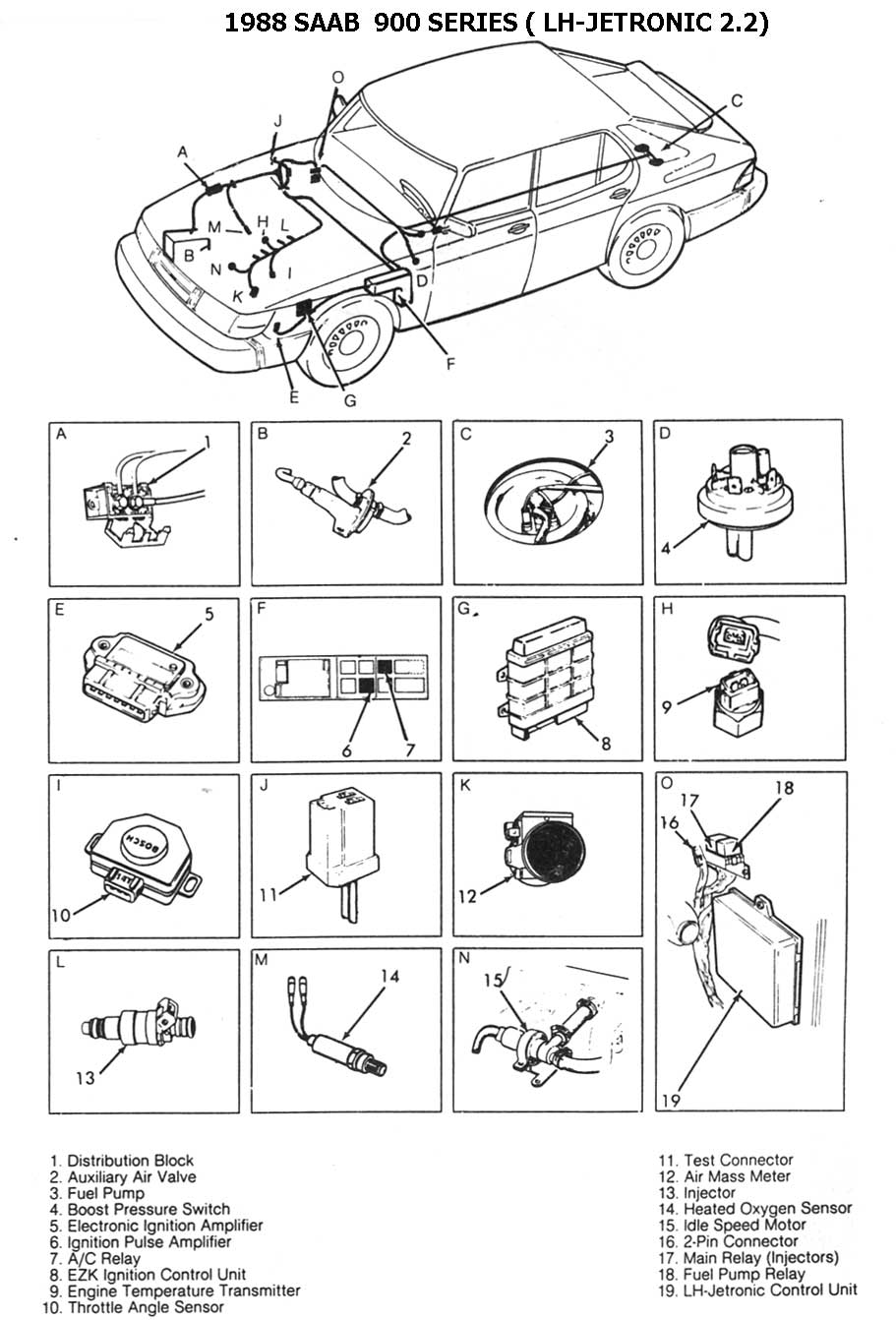

| 1988 - 2.2L LH | UBIC. DE COMP. |

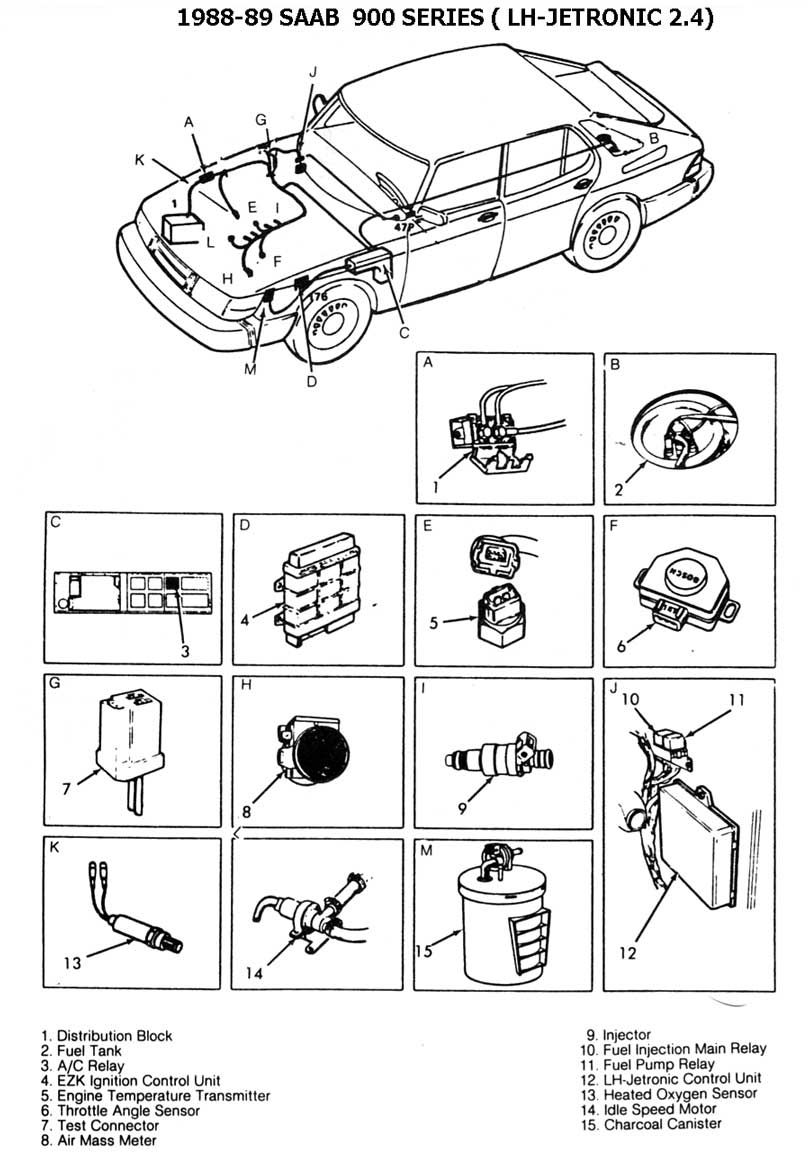

| 1988-89 - 2.4L LH | UBIC. DE COMP. |

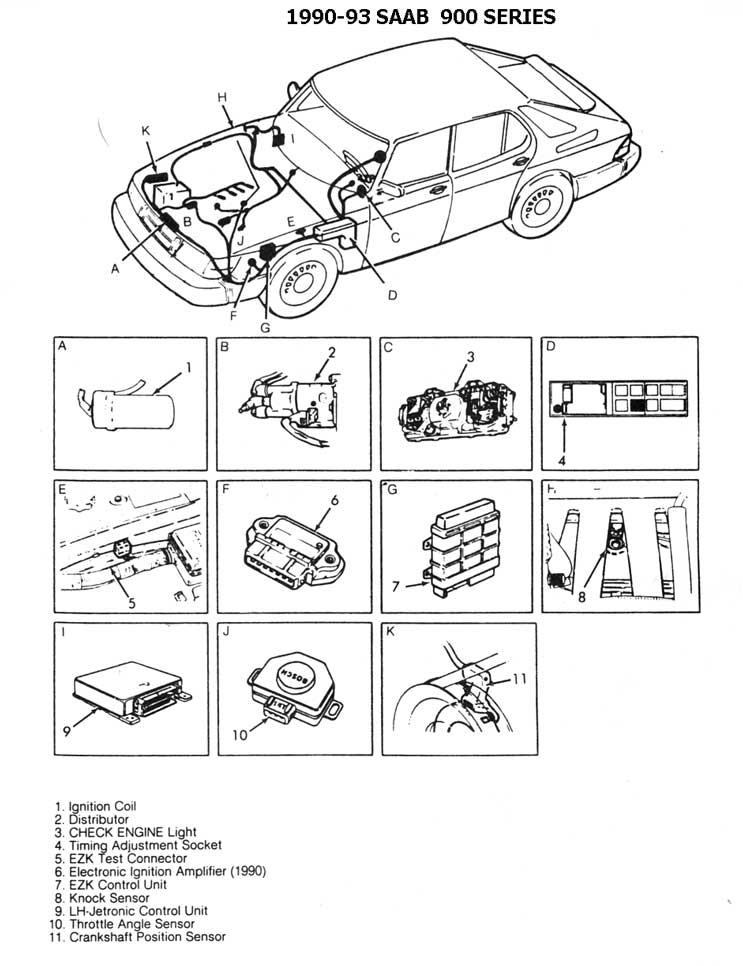

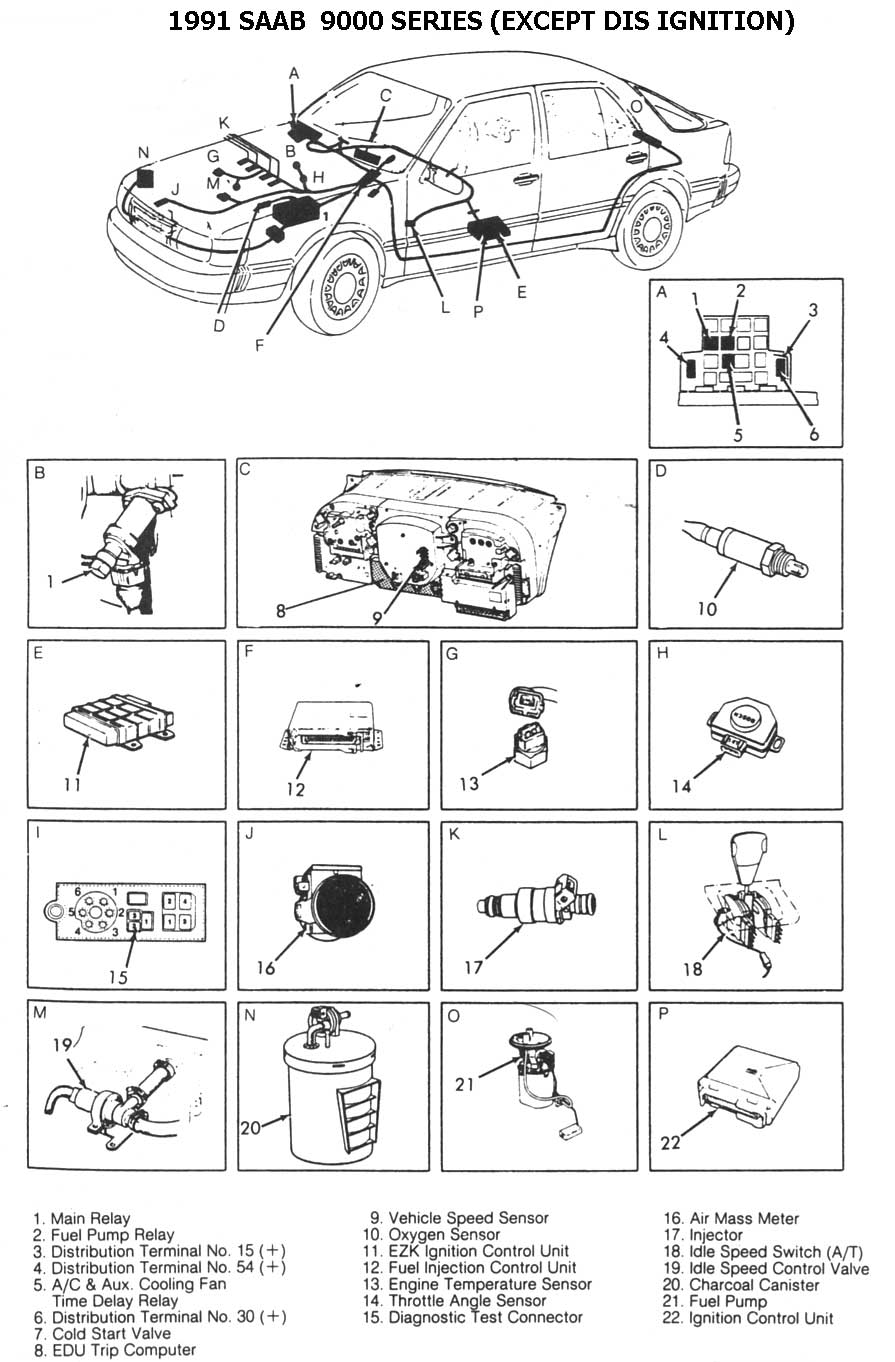

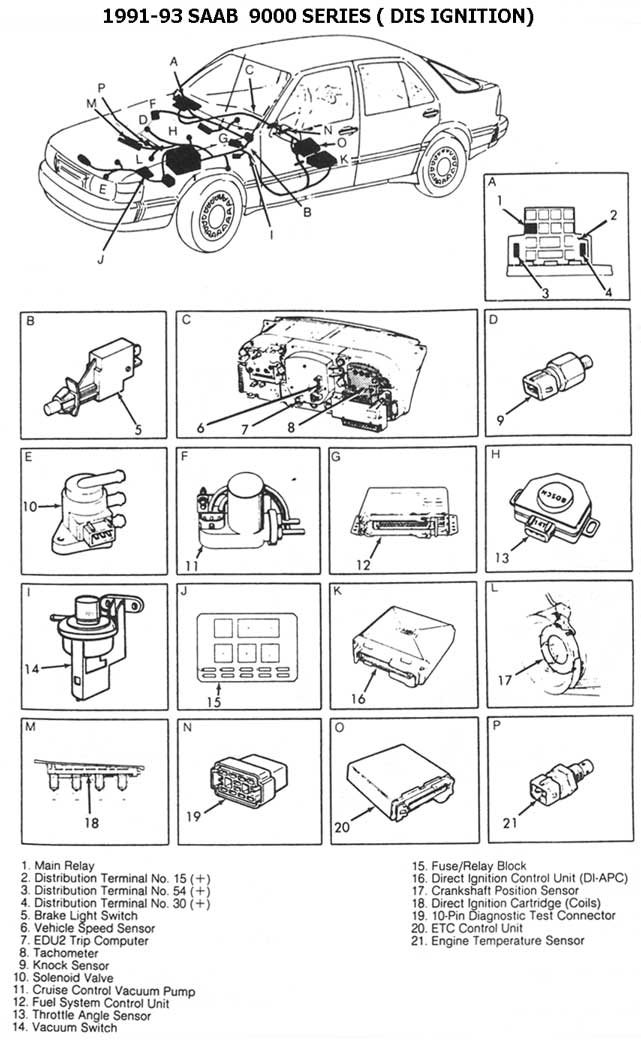

| 1990-93 | UBIC. DE COMP. |

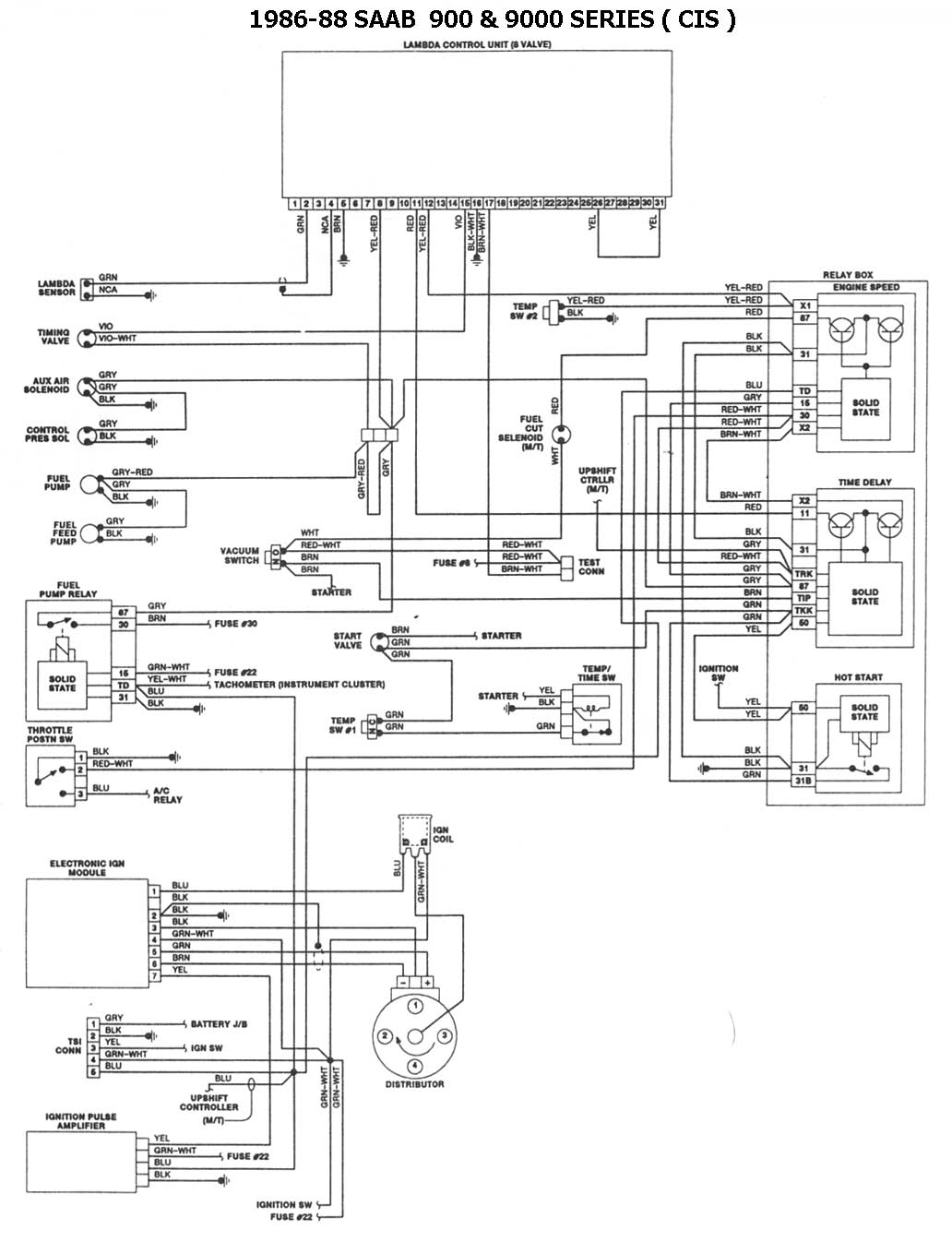

| 1986-88 - CIS | ESQUEMAS ELECTRICOS |

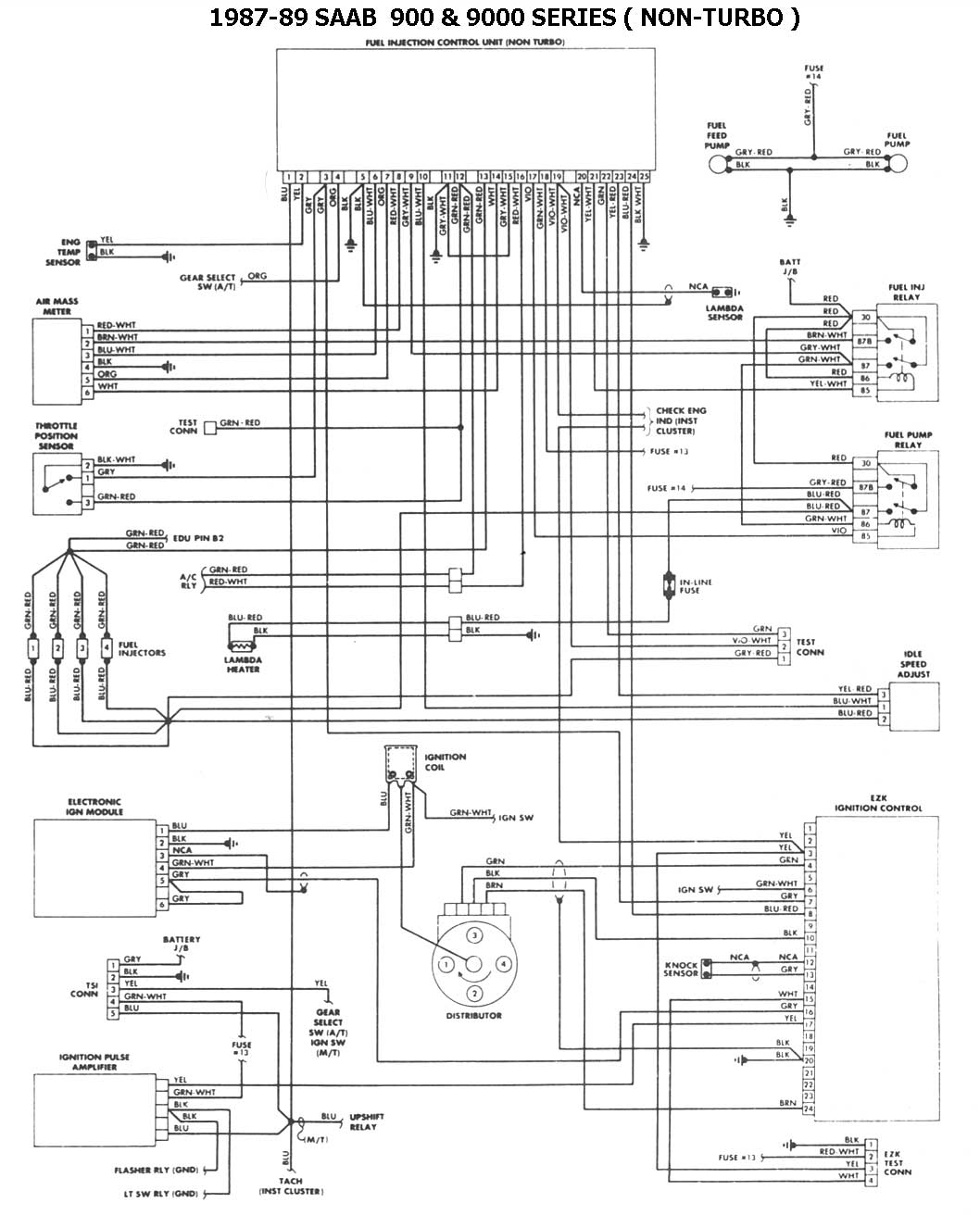

| 1987-89 - NON-TURBO | ESQUEMAS ELECTRICOS |

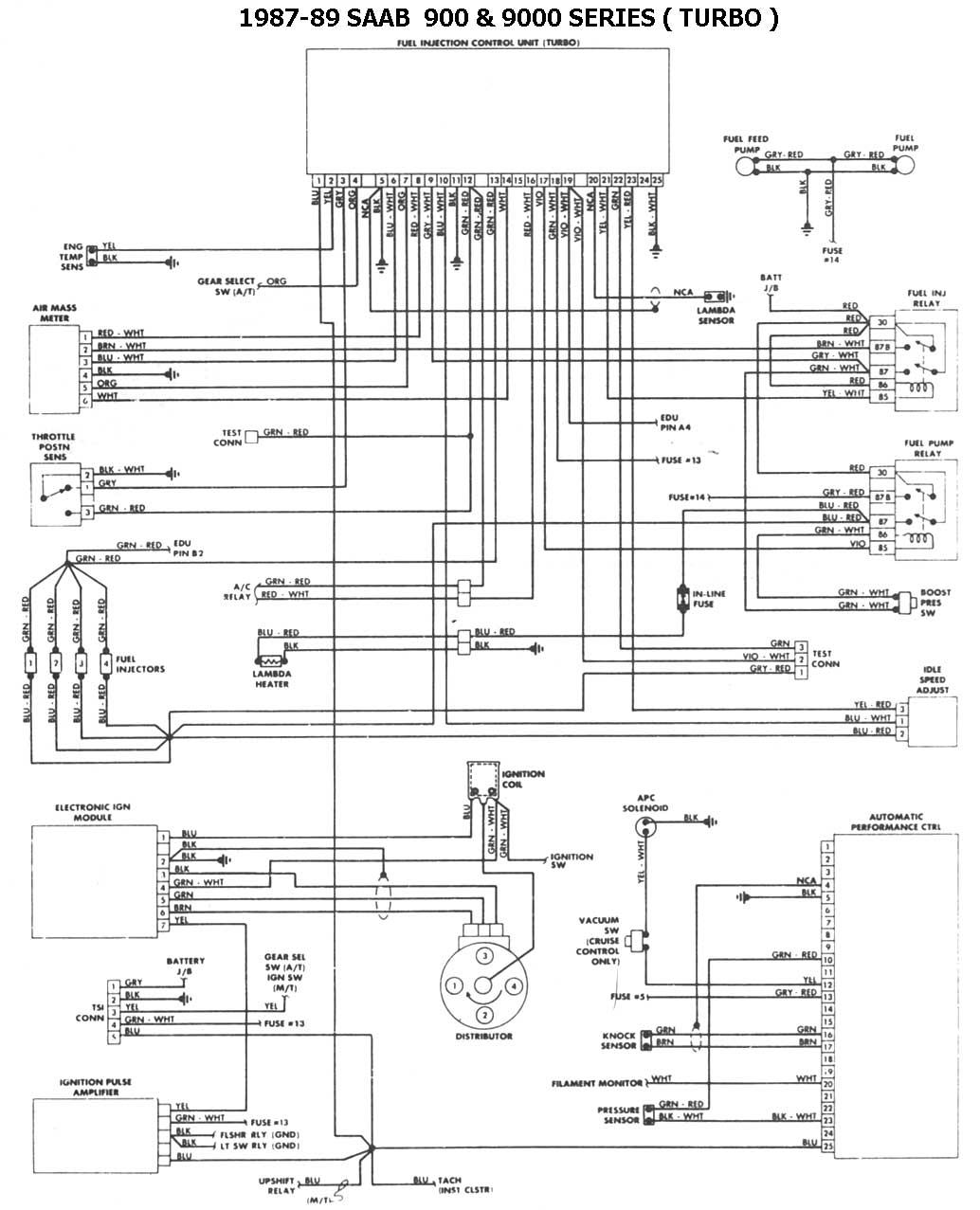

| 1987-89 - TURBO | ESQUEMAS ELECTRICOS |

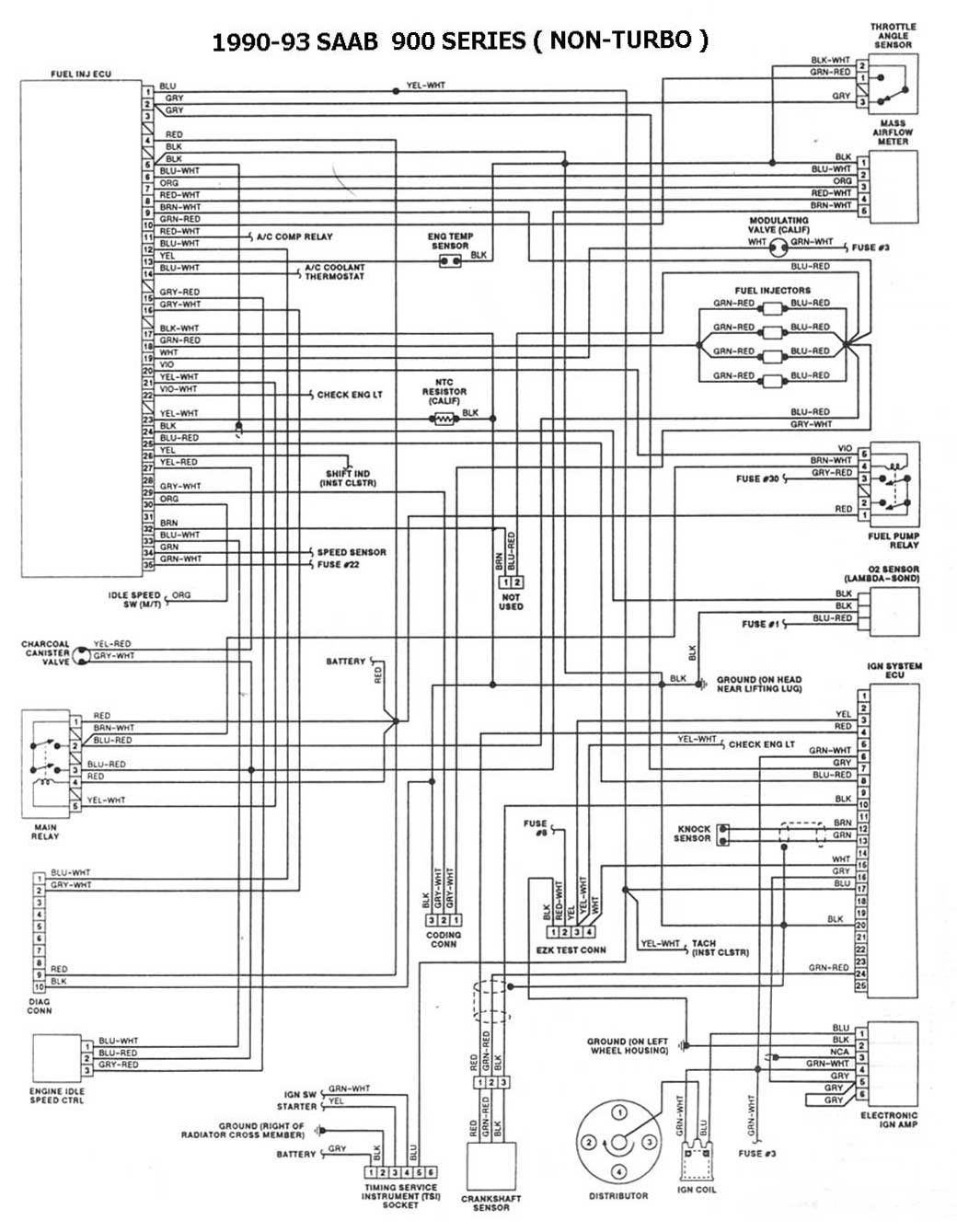

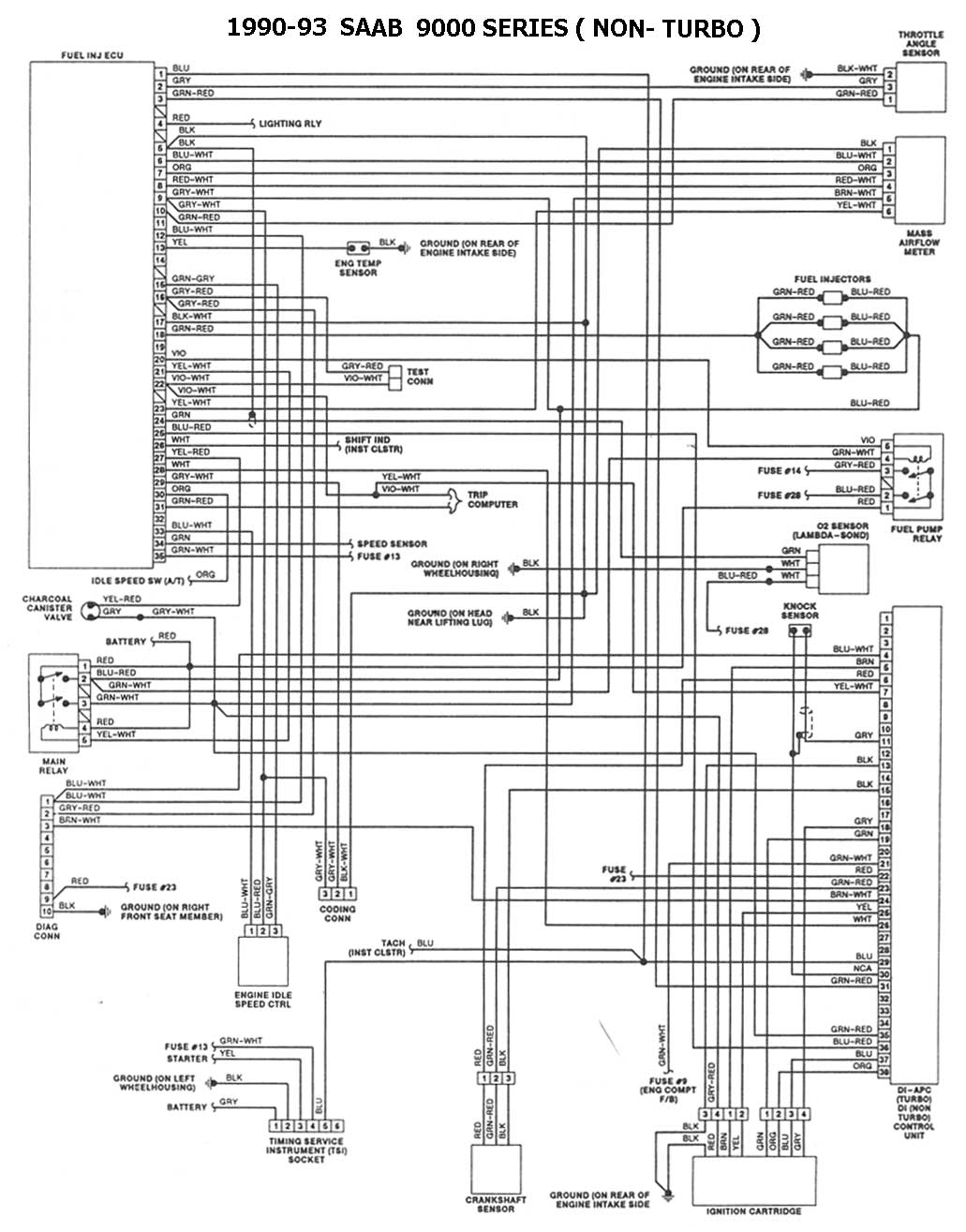

| 1990-93 - NON-TURBO | ESQUEMAS ELECTRICOS |

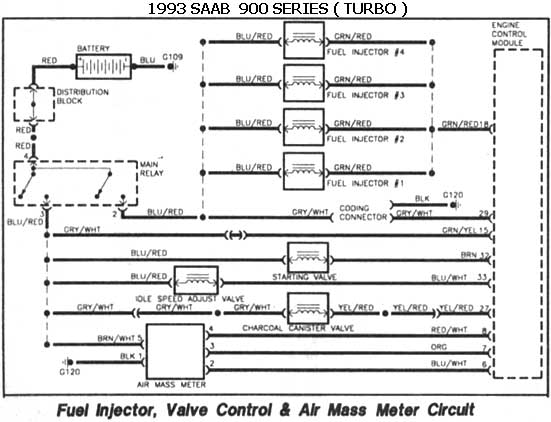

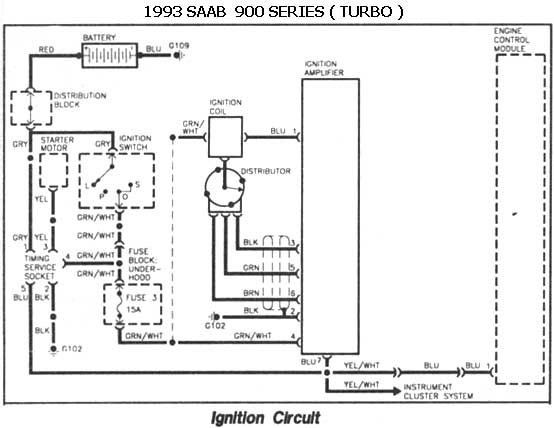

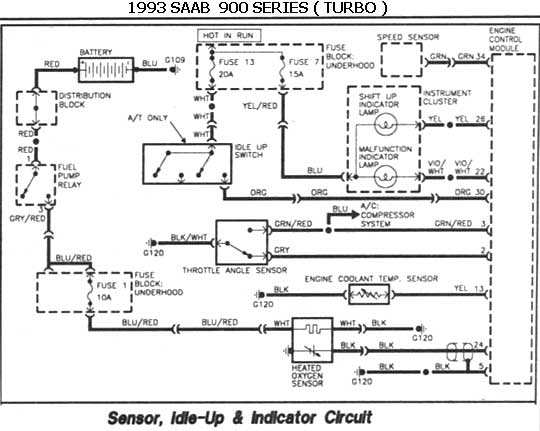

| 1993 -TURBO | ESQUEMAS ELECTRICOS |

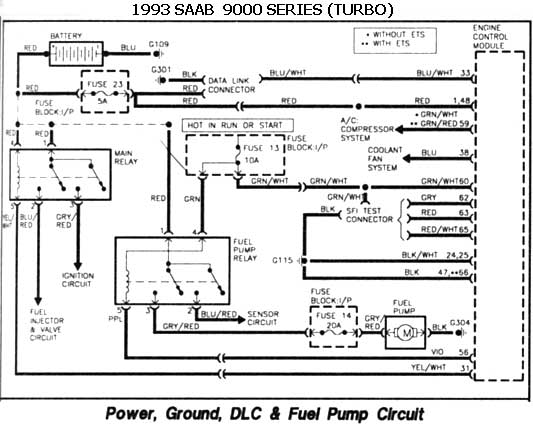

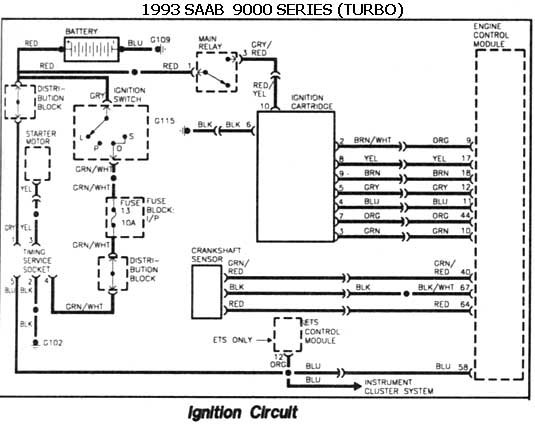

| 1993 - TURBO | ESQUEMAS ELECTRICOS |

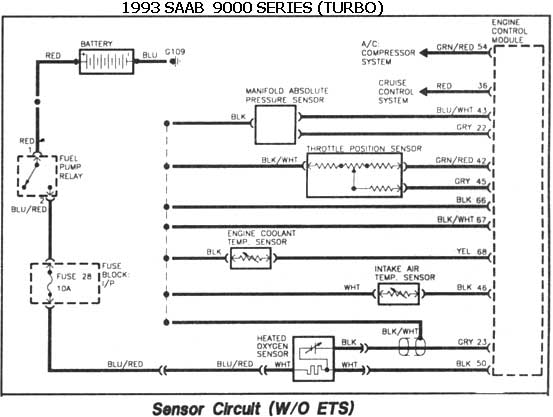

| 1993 - TURBO | ESQUEMAS ELECTRICOS |

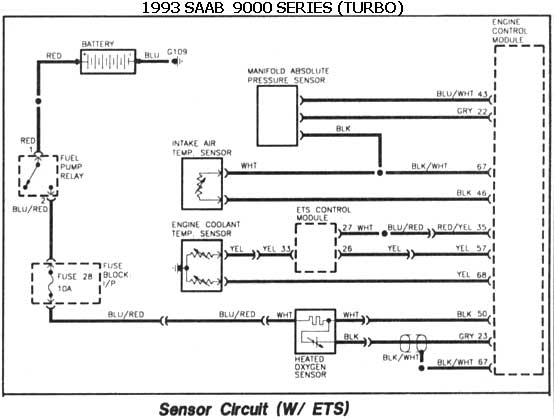

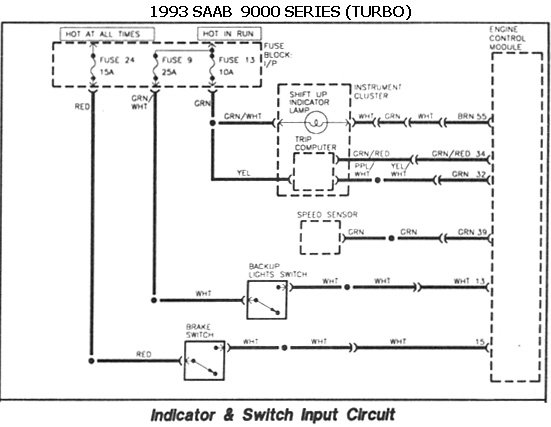

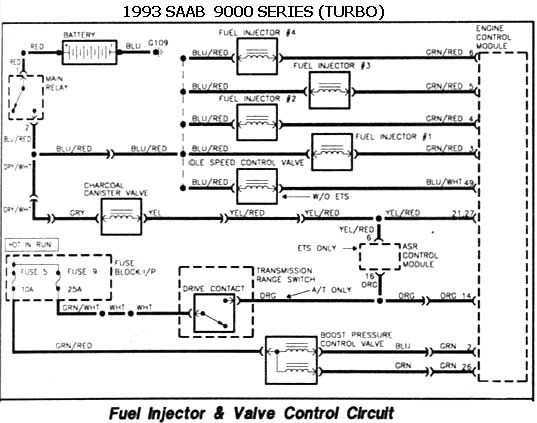

| 1993 - TURBO | ESQUEMAS ELECTRICOS |
