DIAGRAMAS - ESQUEMAS GRAPHICS - CHRYSLER - MITSUBISHI 1986/93

CHRYSLER / MITSUBISHI - Diagramas, Esquemas 1986/93 - circuito electrico
Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion

En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad.
ECLIPSE | GALANT | EXPO | MIRAGE - ESQUEMAS - DIAGRAMAS - COMPONENTES - SENSORES -
ECLIPSE

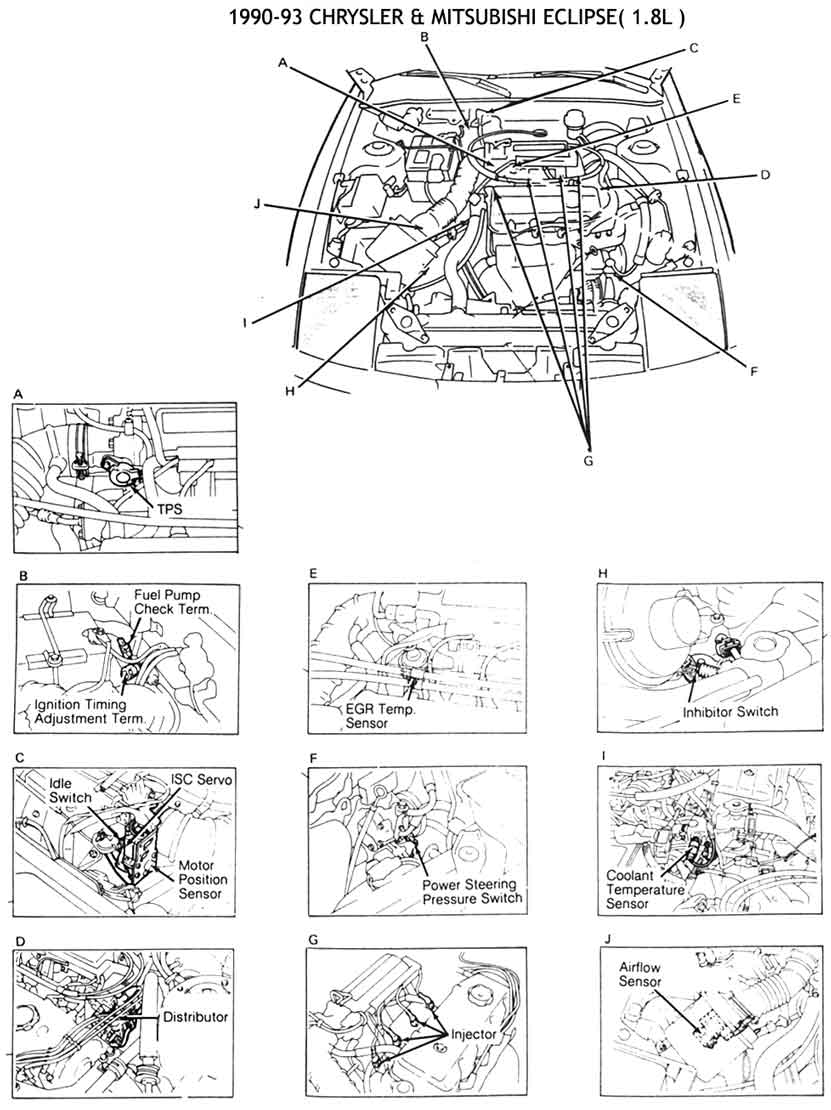

1990/93 - 1.8L CEC UBIC. DE COMP.
1990/93 - 2.0L NO TURBO CEC UBIC. DE COMP.

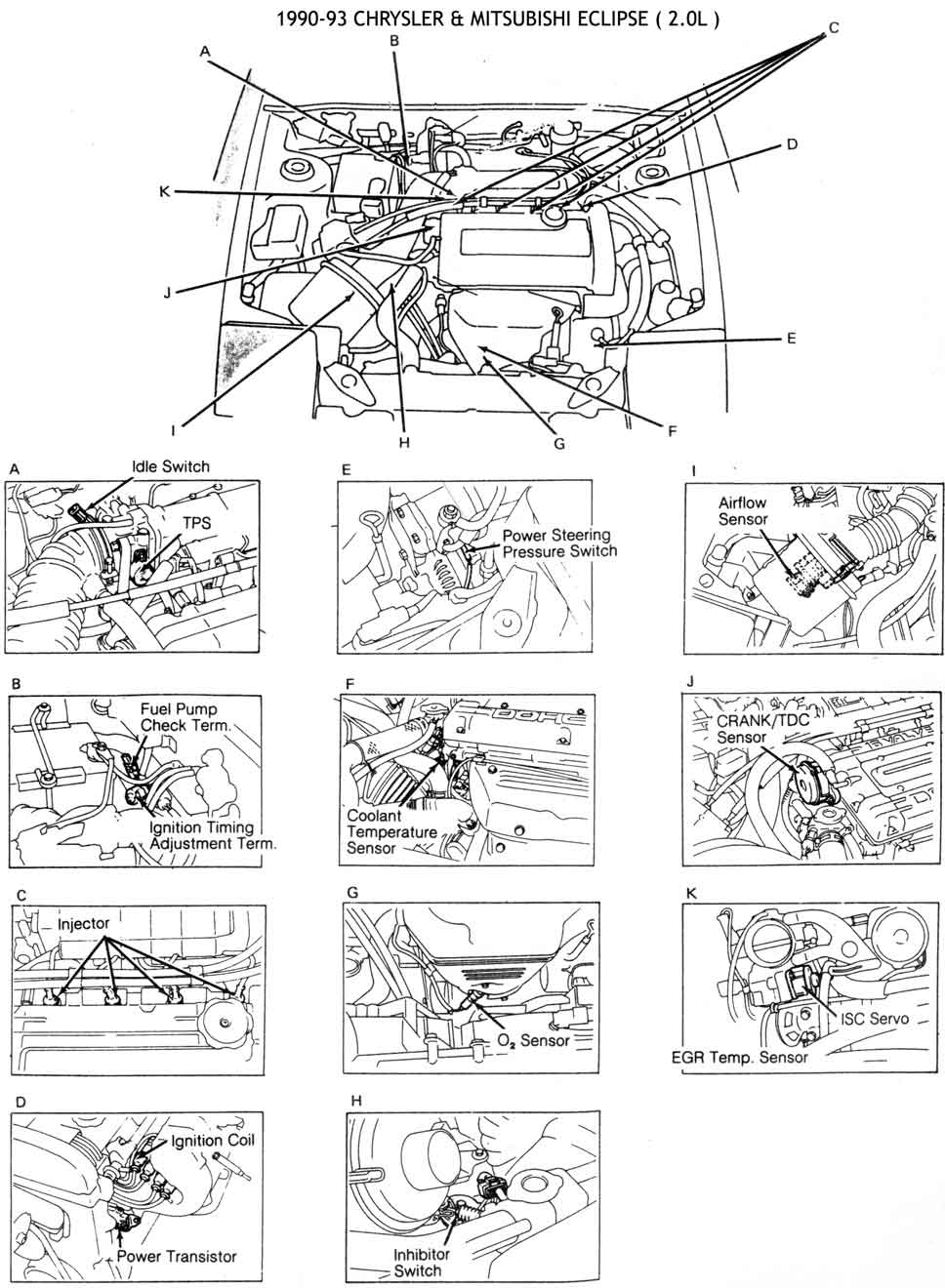

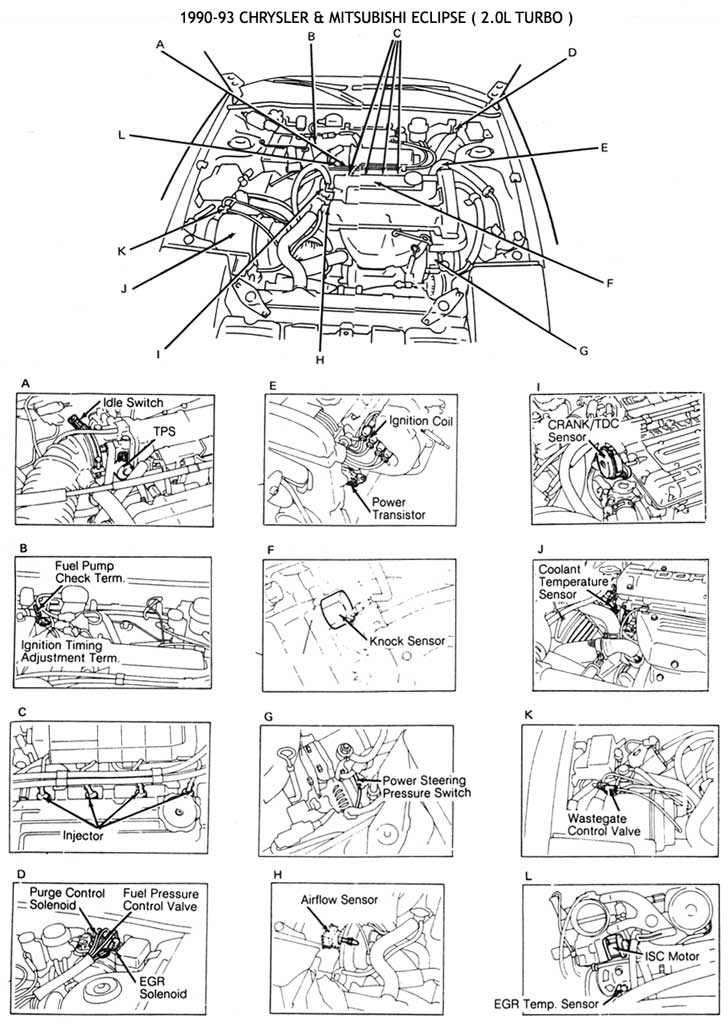

1990/93 - 2.0L TURBO CEC UBIC. DE COMP.

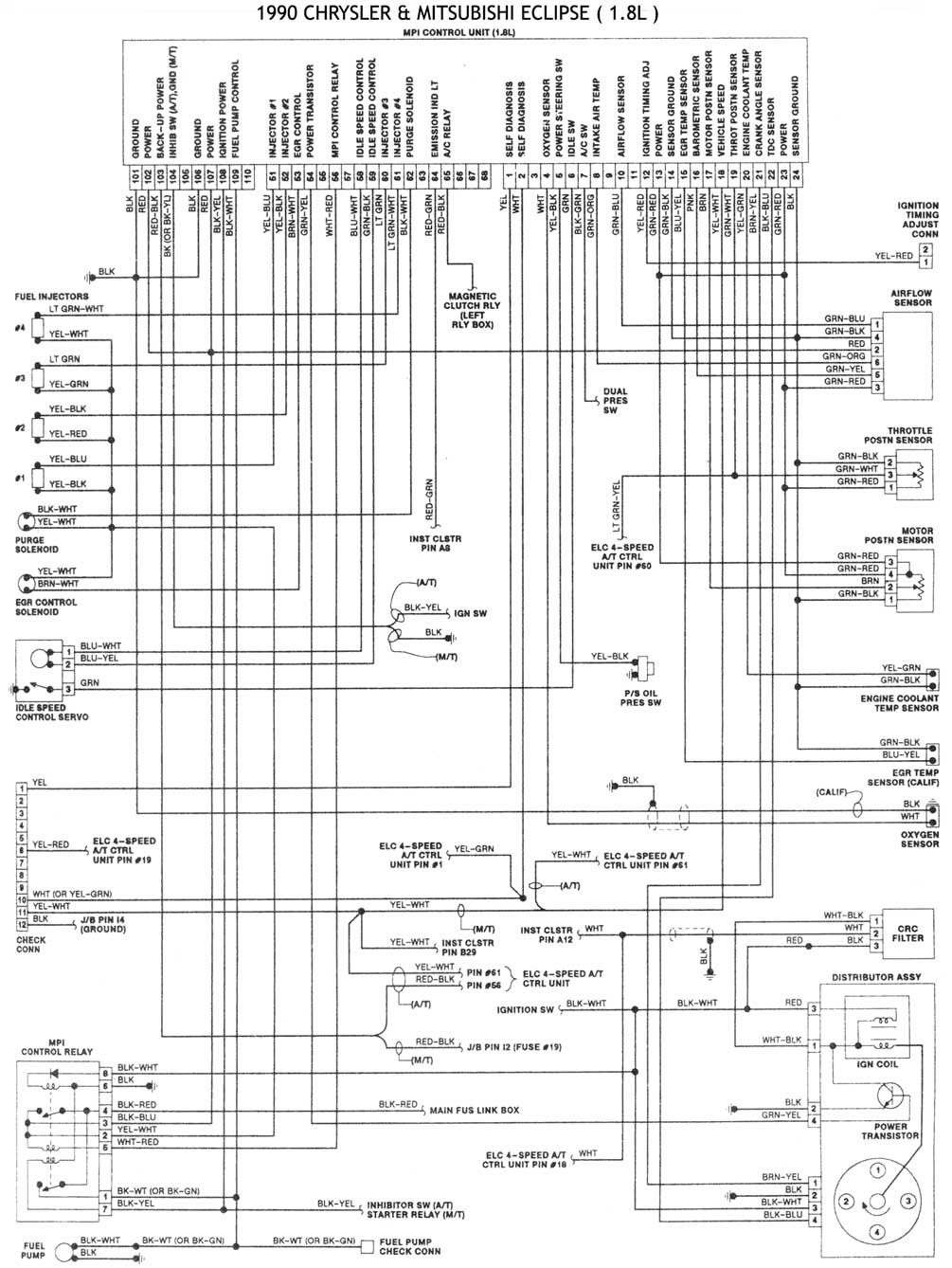

1990 - 1.8L ESQUEMA ELECTRICO

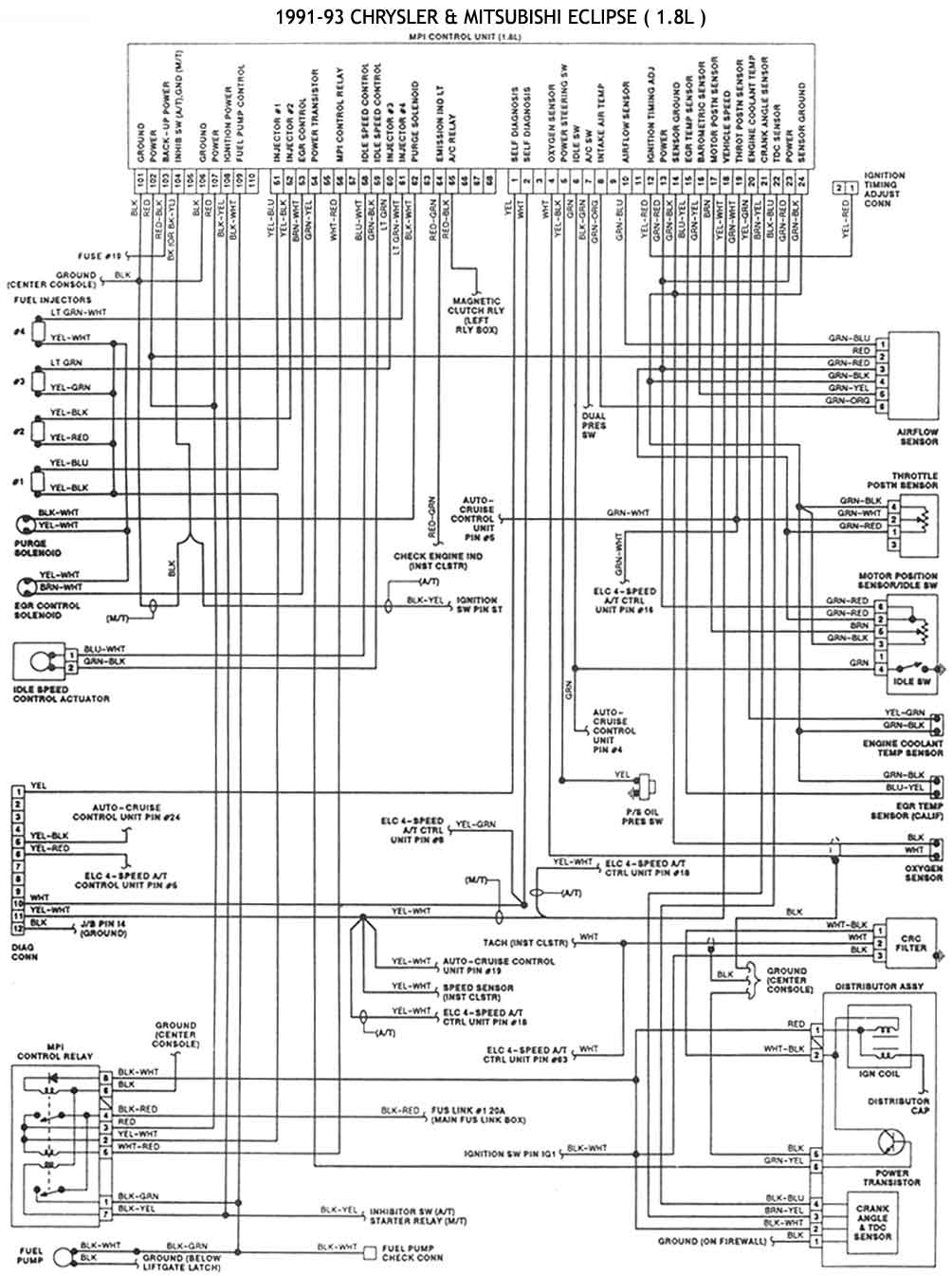

1991/93 - 1.8L ESQUEMA ELECTRICO

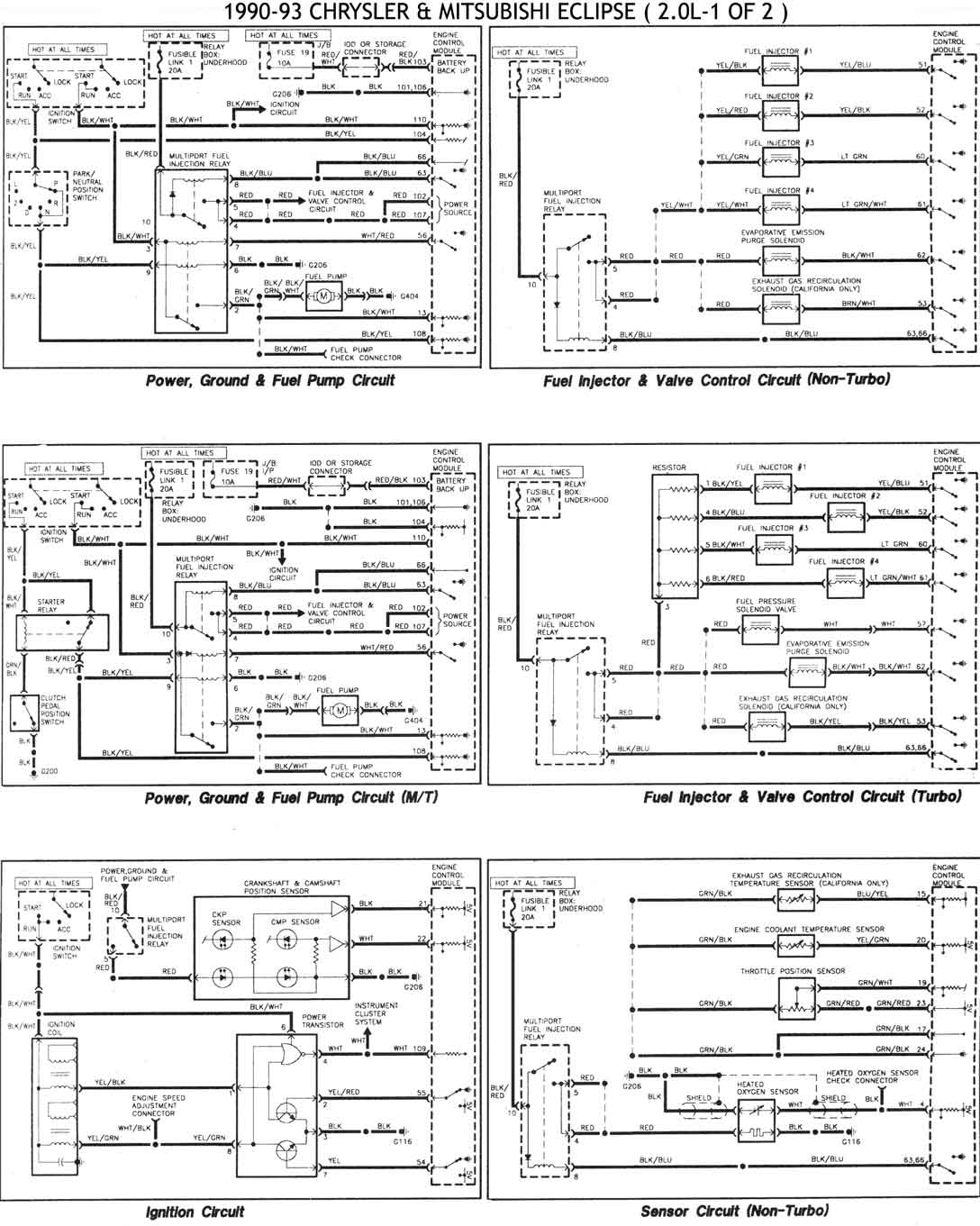

1990/93 - 2.0L PARTE 1 ESQUEMA ELECTRICO

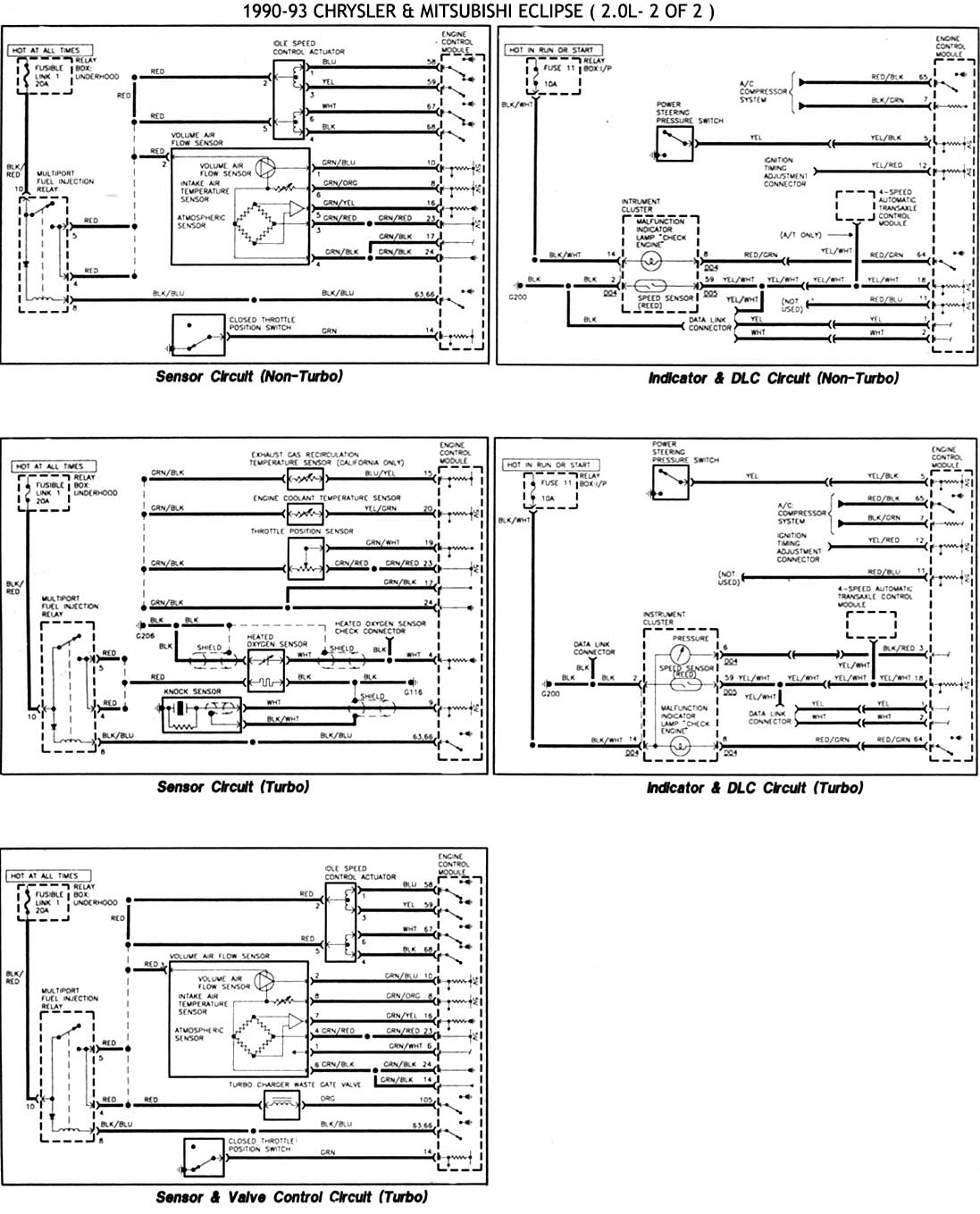

1990/93 - 2.0L PARTE2 ESQUEMA ELECTRICO
1992/93 - 1.8L CEC UBIC. DE COMP.
1992/93 - 2.4L CEC UBIC. DE COMP.
1992/93 - 1.8L ESQUEMA ELECTRICO
1992/93 - 2.4L ESQUEMA ELECTRICO
GALANT

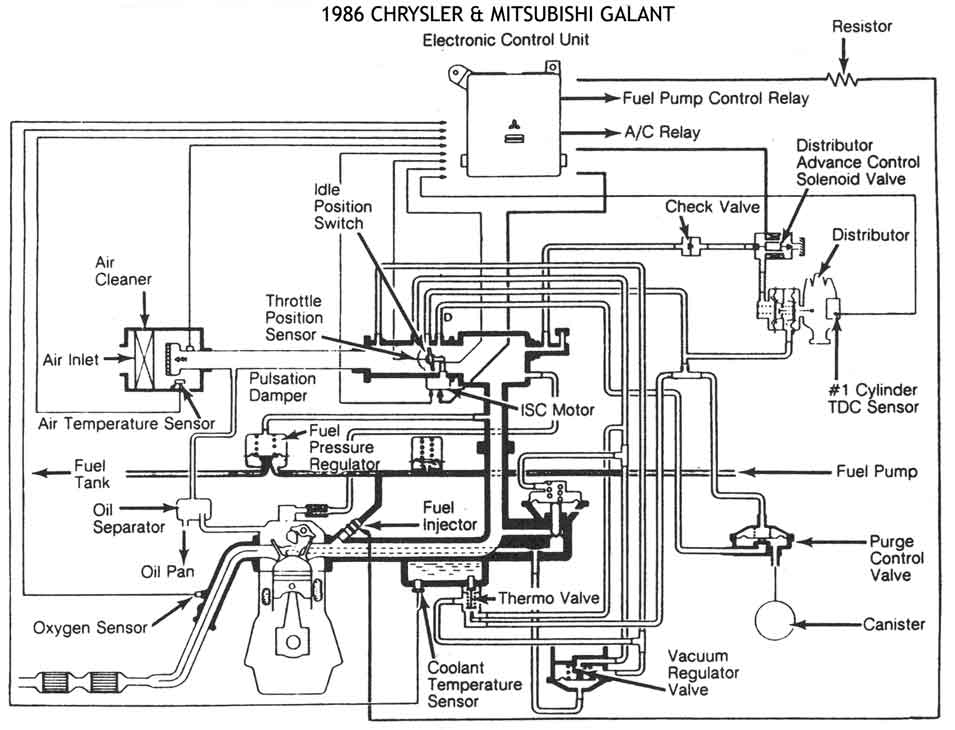

1986 CEC UBIC. DE COMP.

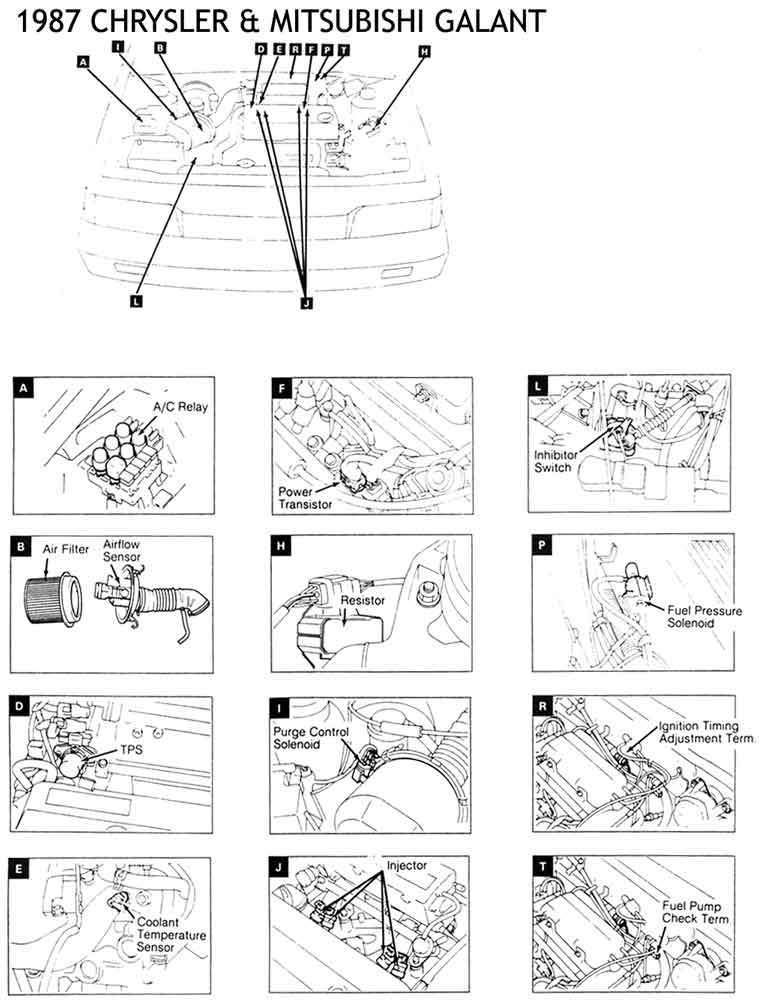

1987 CEC UBIC. DE COMP.

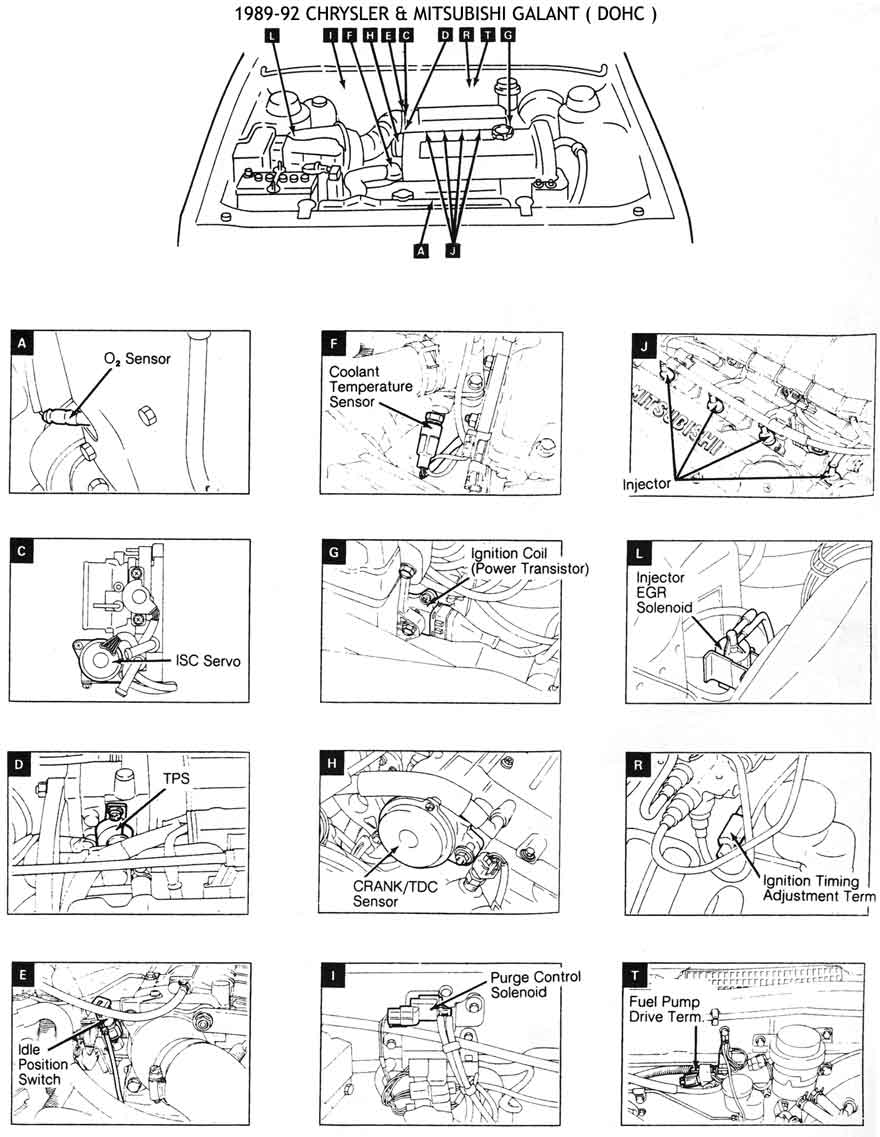

1989/92 - DOHC CEC UBIC. DE COMP.

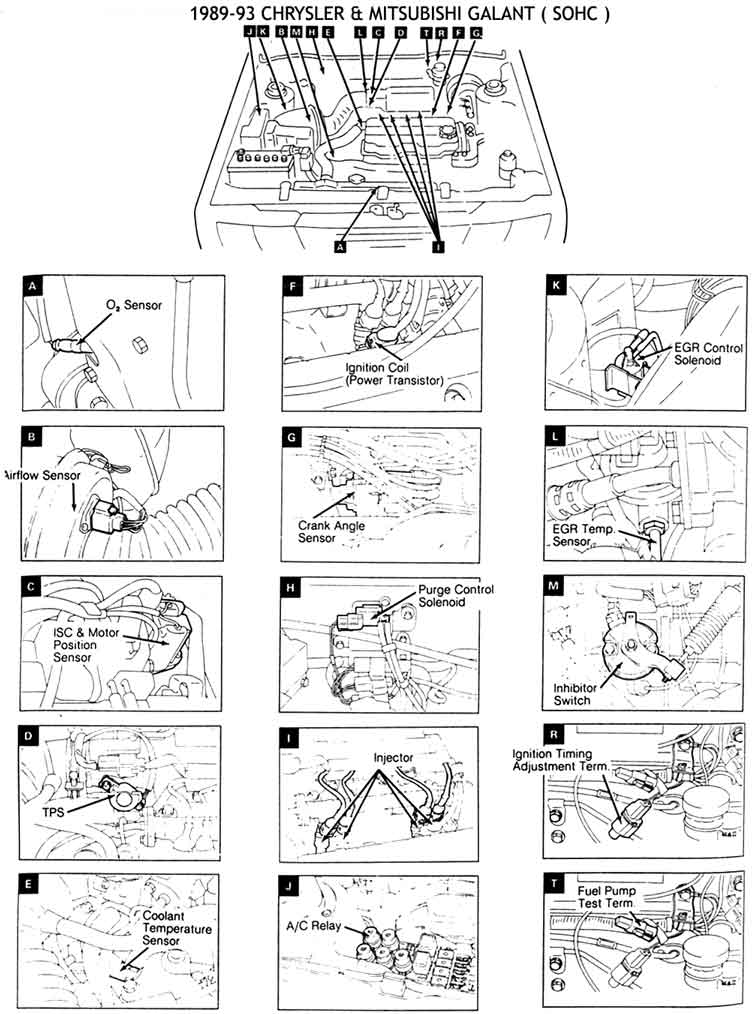

1989/93 - SOHC CEC UBIC. DE COMP.

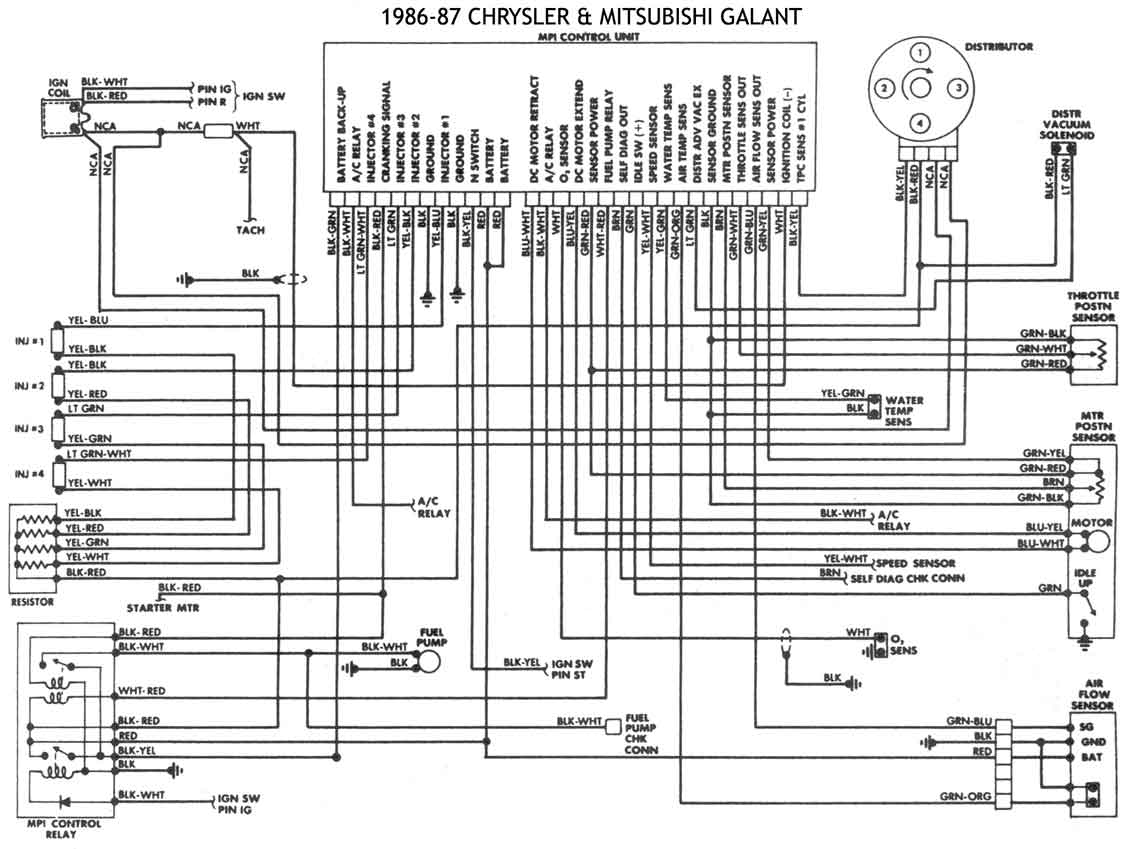

1986/87 ESQUEMA ELECTRICO

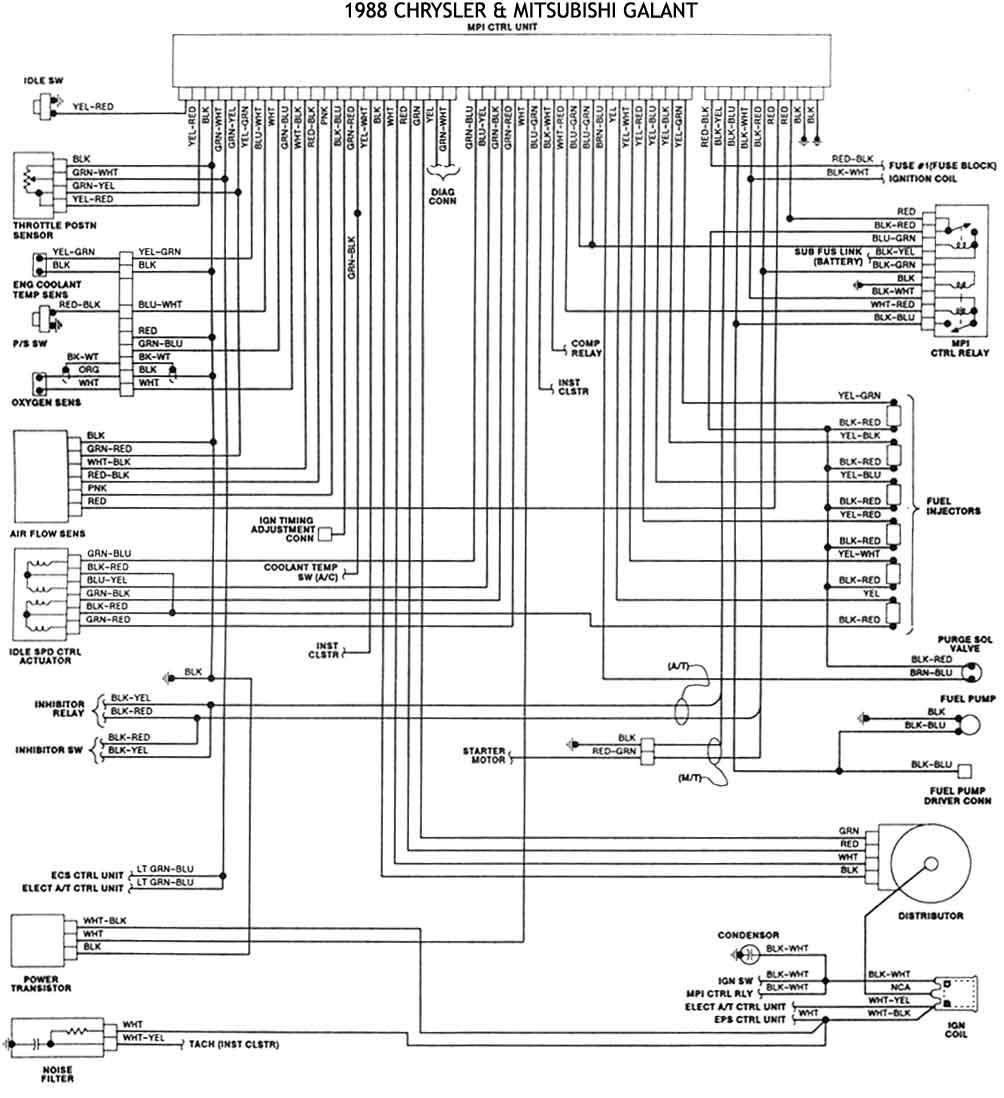

1988 ESQUEMA ELECTRICO

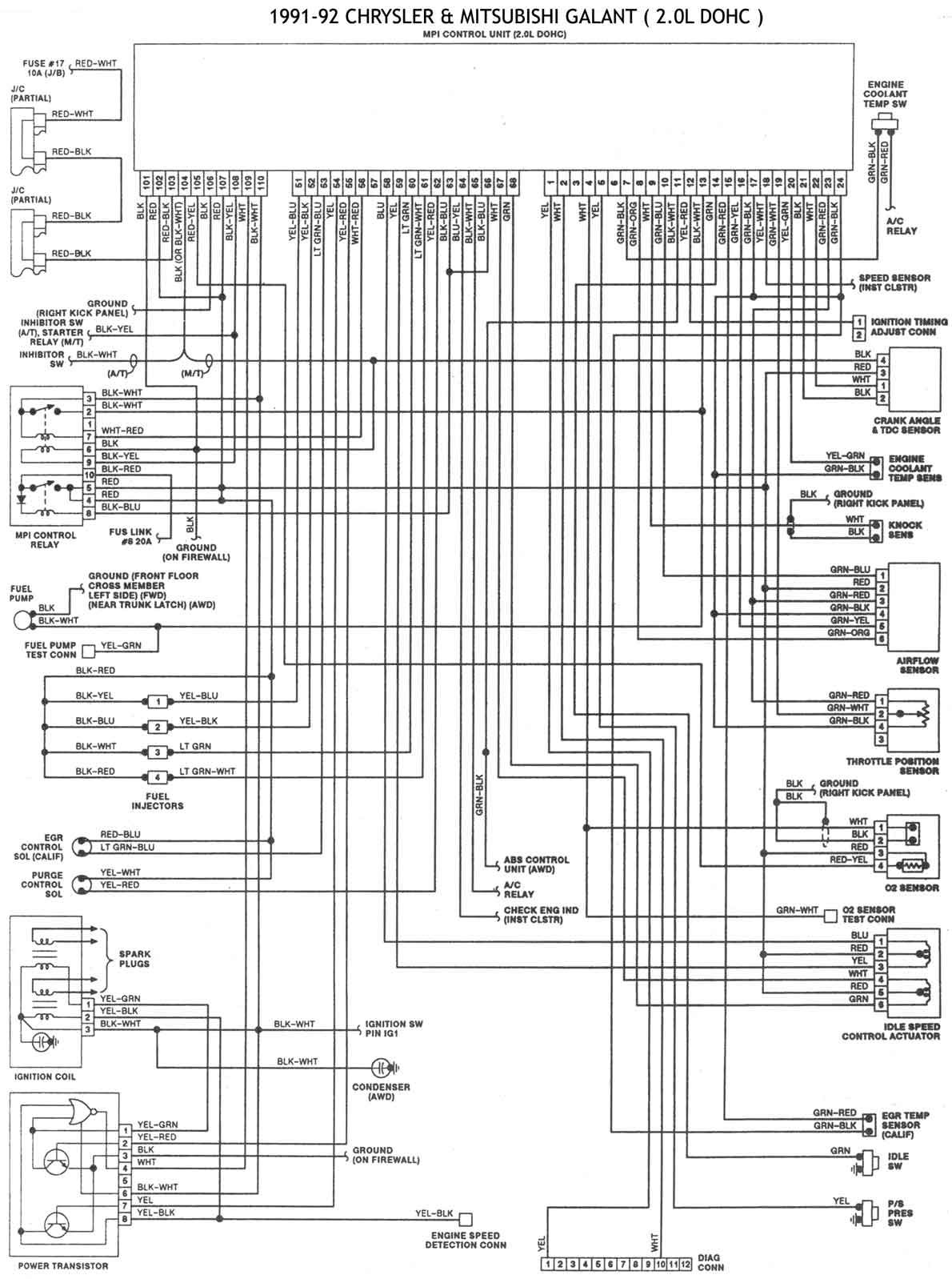

1991/92 - DOHC ESQUEMA ELECTRICO
1989/93 - SOHC ESQUEMA ELECTRICO
EXPO

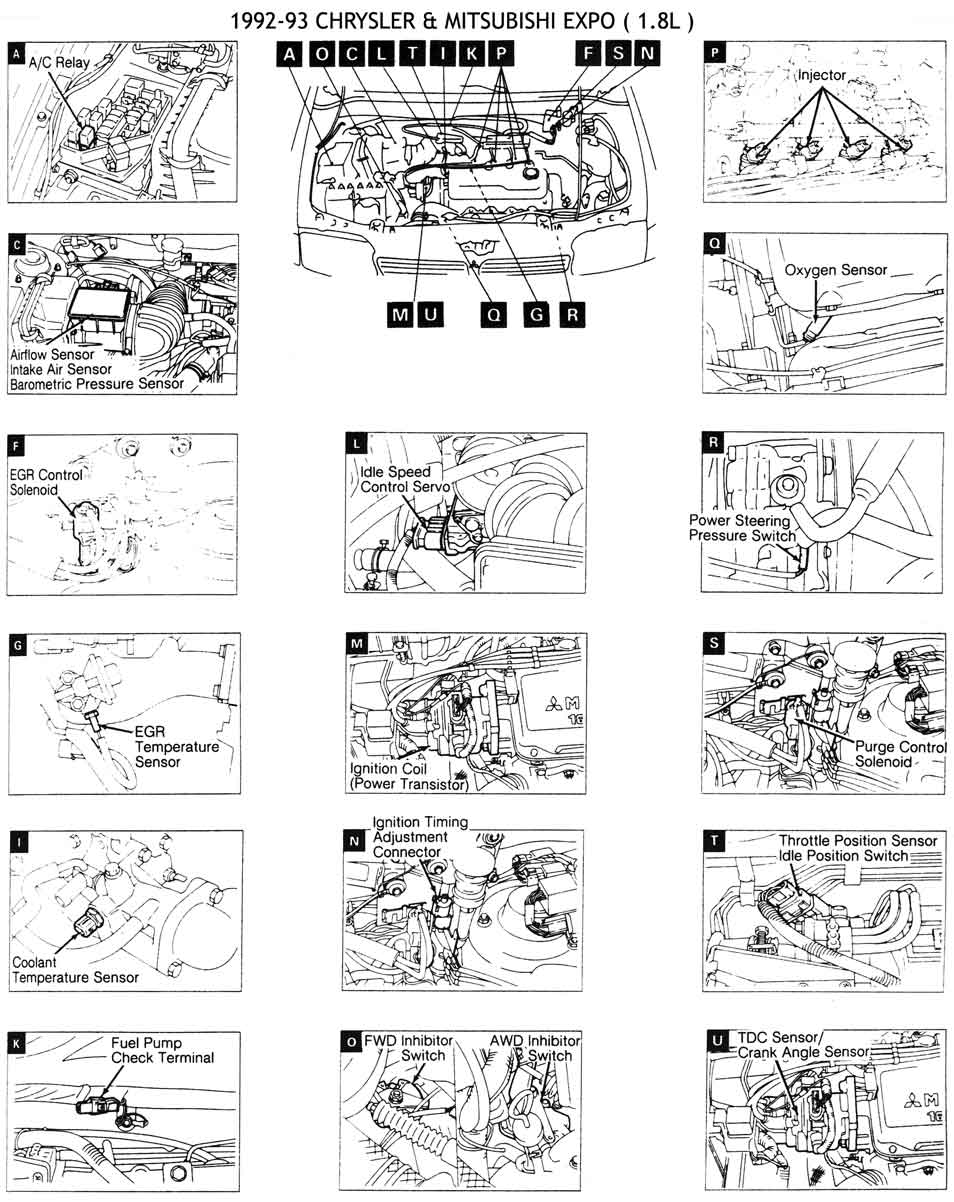

1992/93 - 1.8L CEC UBIC. DE COMP.

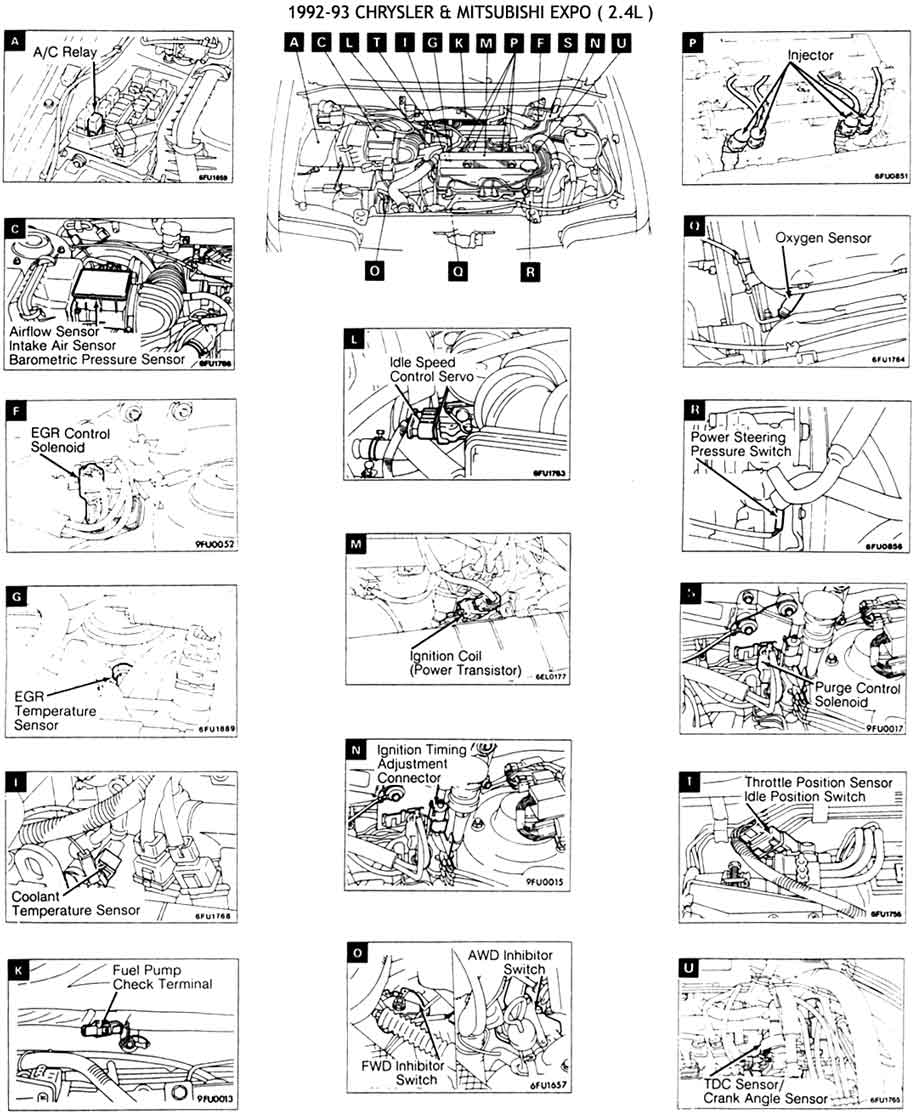

1992/93 - 2.4L CEC UBIC. DE COMP.
1992/93 - 1.8L ESQUEMA ELECTRICO
1992/93 - 2.4L ESQUEMA ELECTRICO

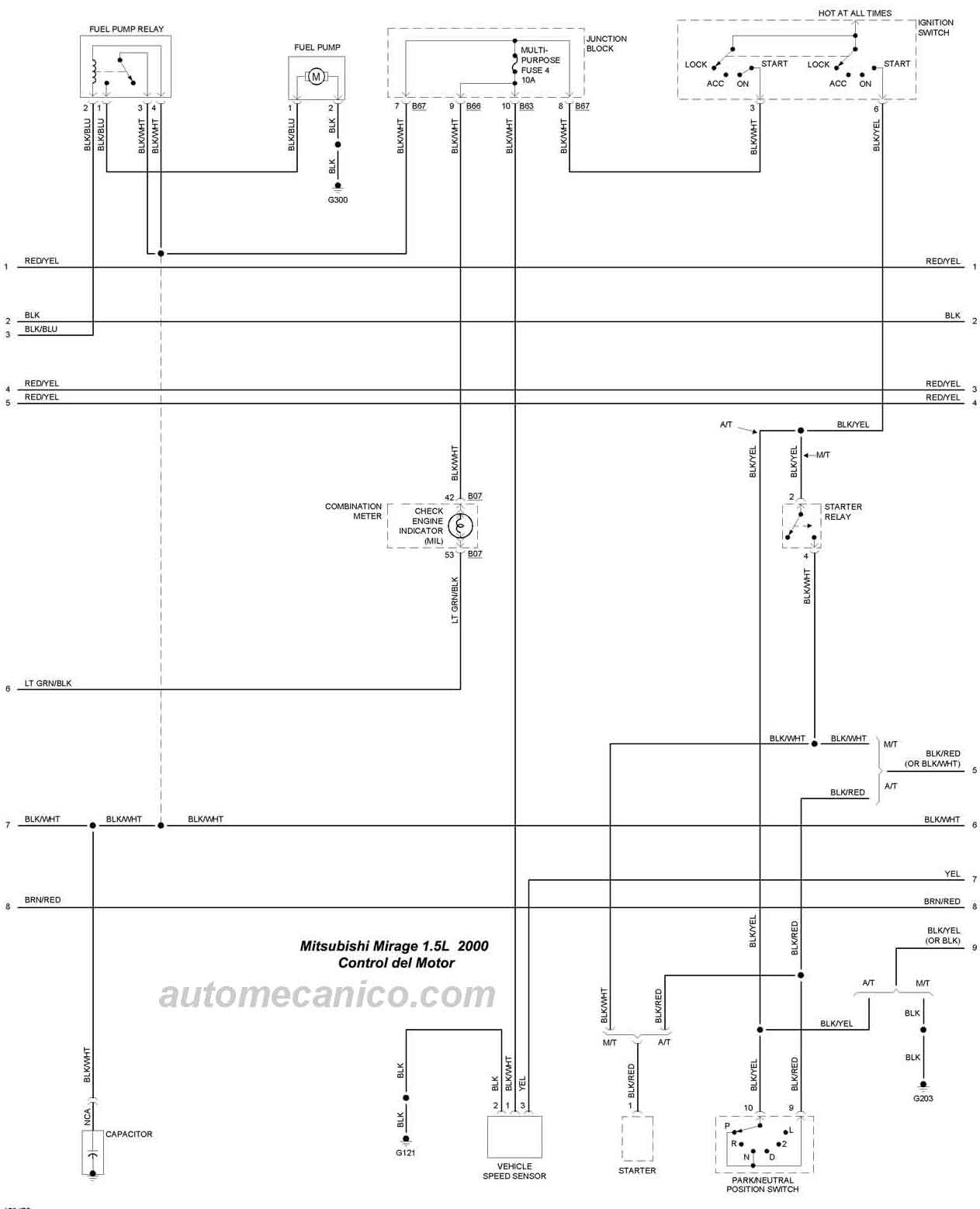

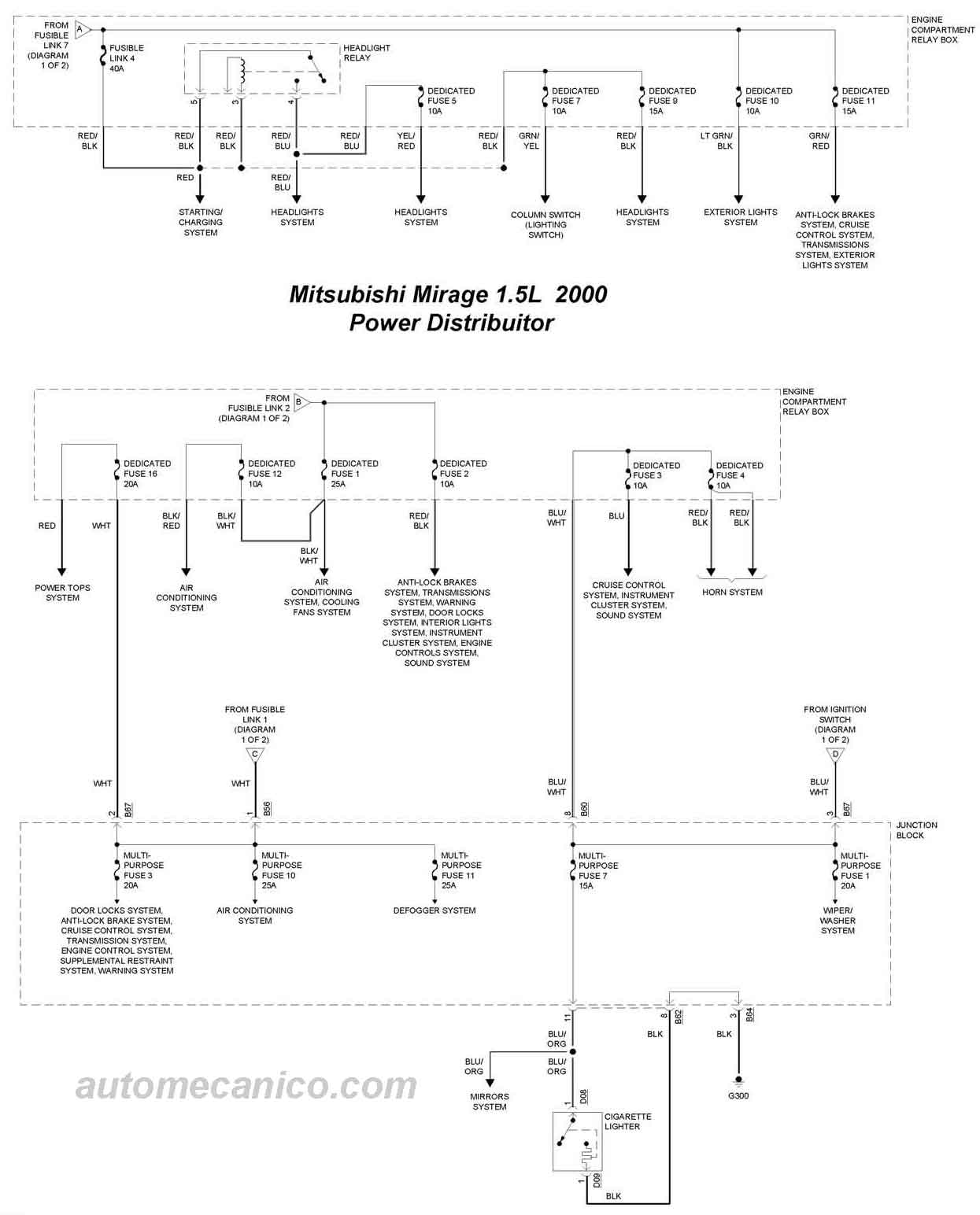

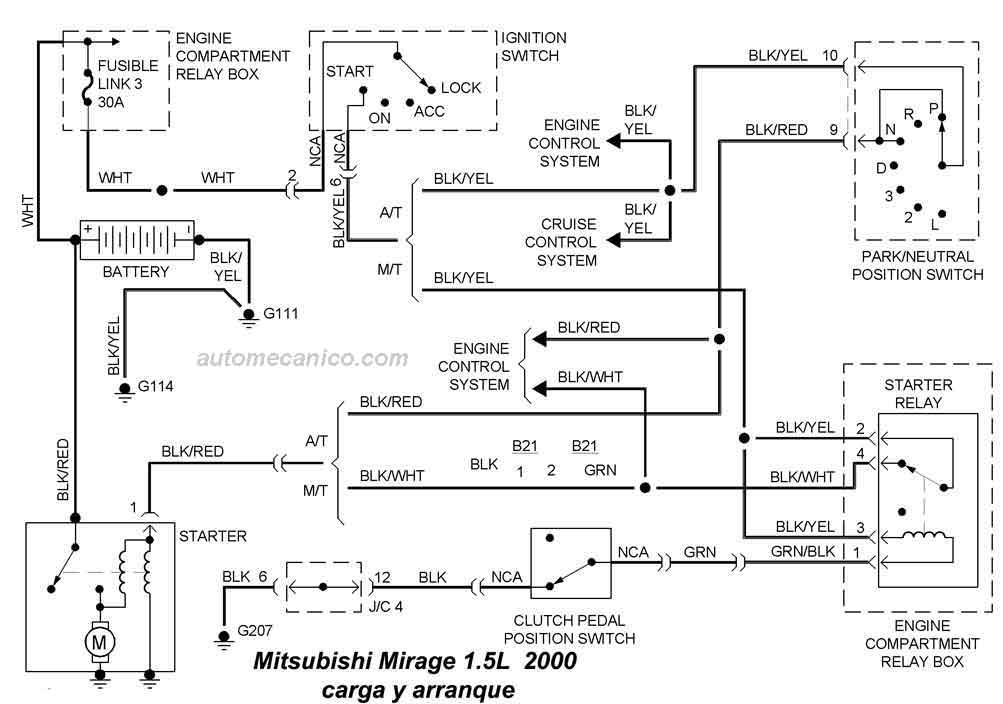

MIRAGE
1986 CEC UBIC. DE COMP.
1987 CEC UBIC. DE COMP.
1989/92 - 1.5L CEC UBIC. DE COMP.
1989/92 - 1.6L CEC UBIC. DE COMP.
1993 - 1.5L 1/2 CEC UBIC. DE COMP.
1993 - 1.5L 2/2 CEC UBIC. DE COMP.
1993 - 1.8L 1/2 CEC UBIC. DE COMP.
1993 - 1.8L 2/2 CEC UBIC. DE COMP.
1986 ESQUEMA ELECTRICO
1987/88 - FBC ESQUEMA ELECTRICO
1987/88 - TBI ESQUEMA ELECTRICO
1989 - 1.5L ESQUEMA ELECTRICO
1989 - 1.6L TURBO ESQUEMA ELECTRICO
1990/92 - 1.5L ESQUEMA ELECTRICO
1991/92 - 1.6L ESQUEMA ELECTRICO

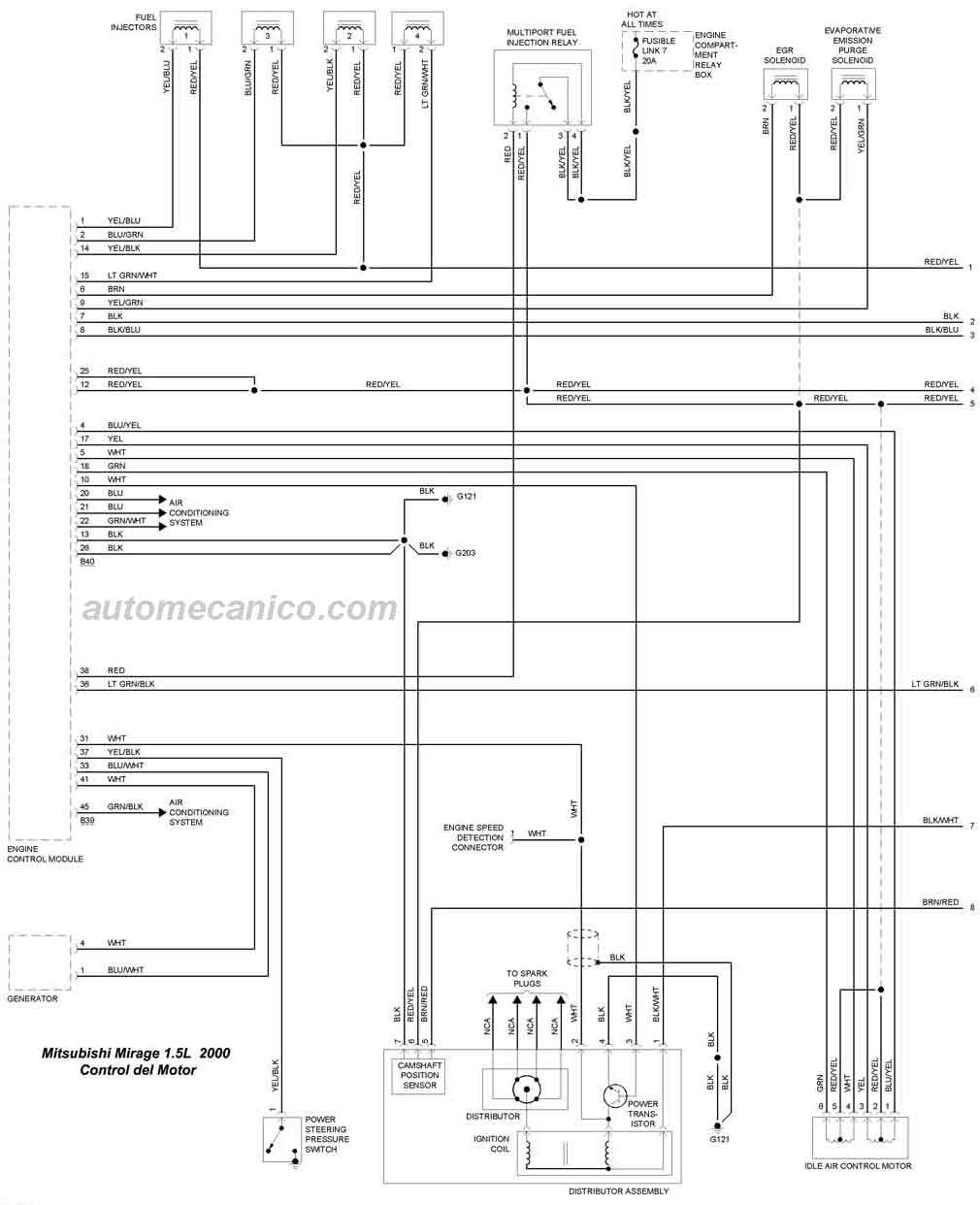

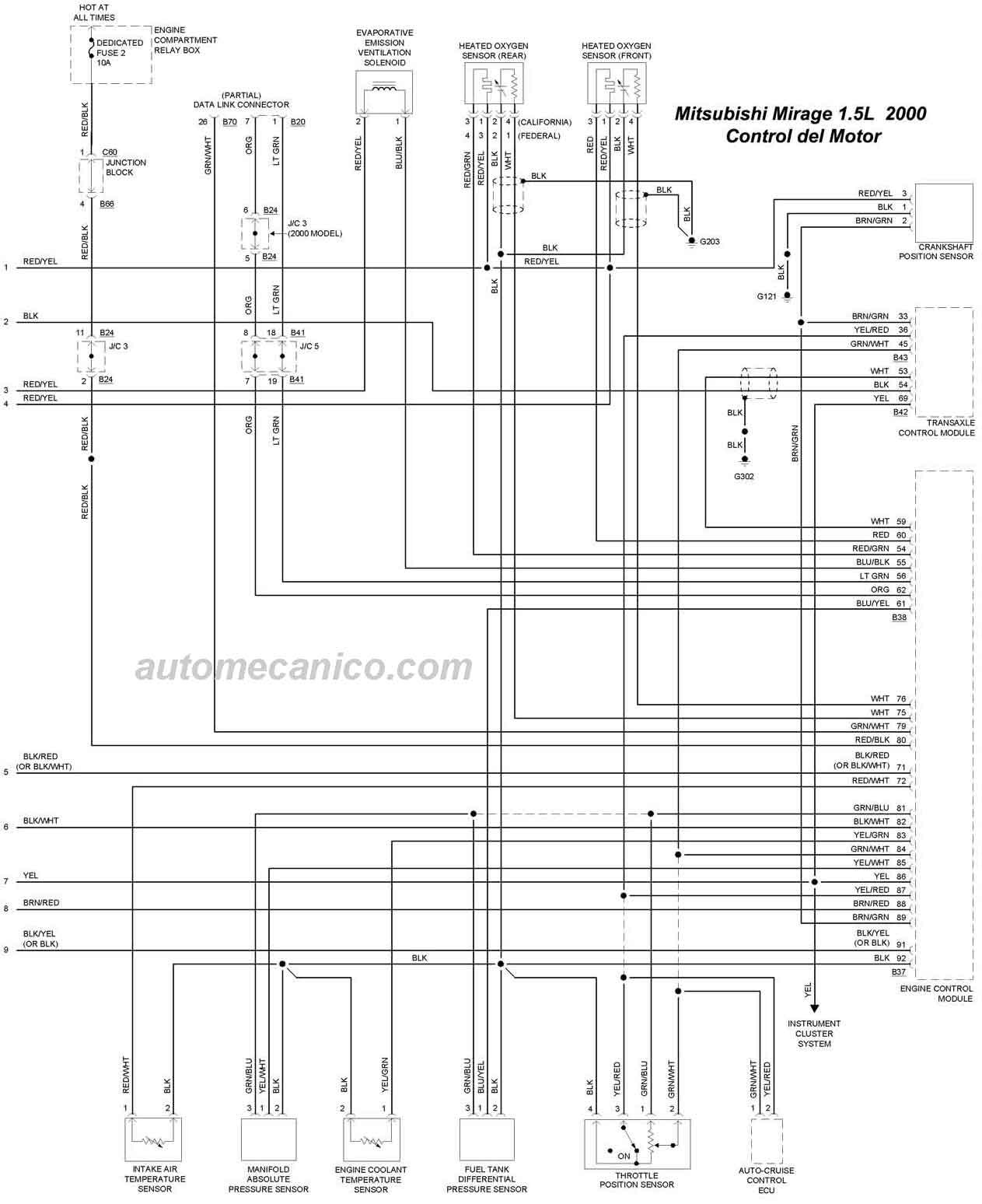

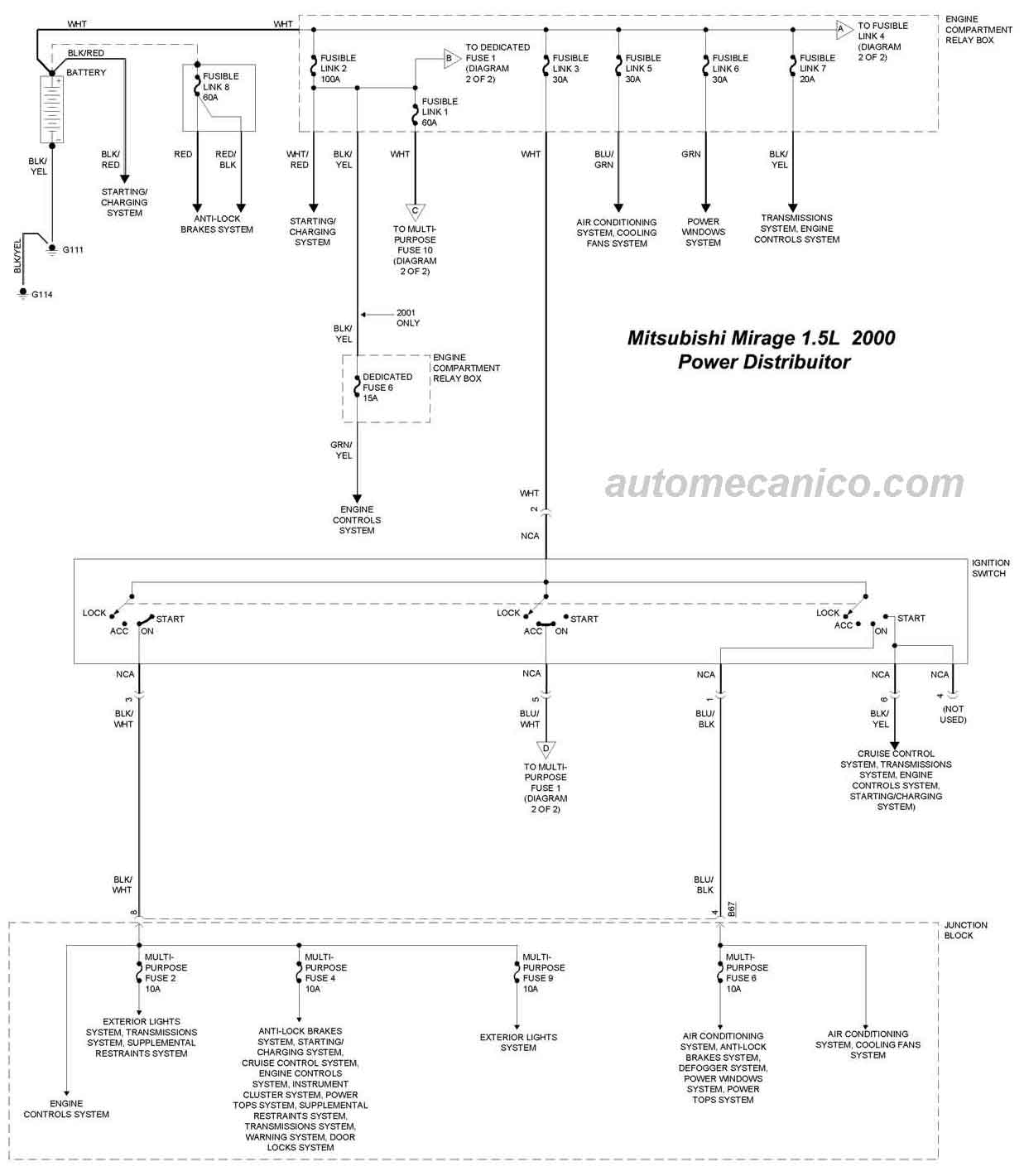

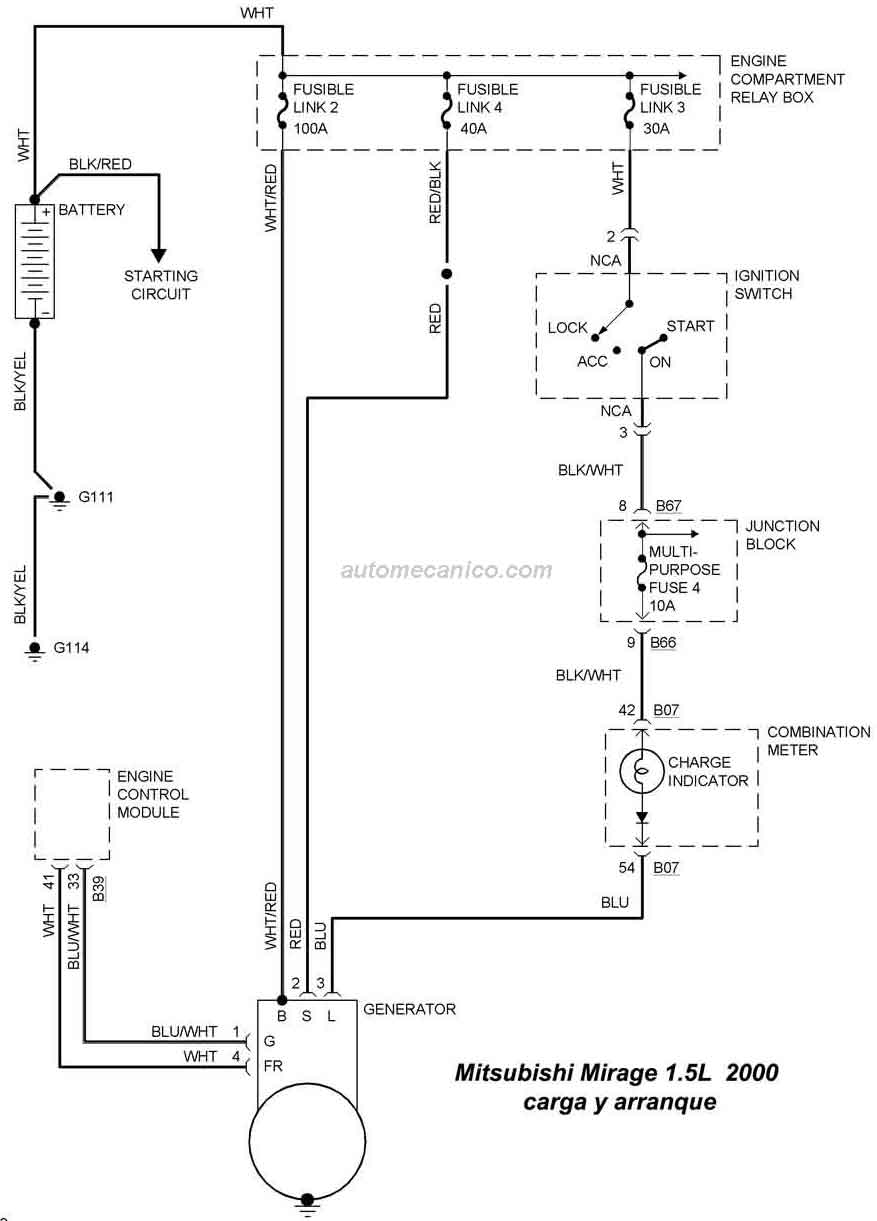

1993 - 1.5L ESQUEMA ELECTRICO
1993 - 1.8L ESQUEMA ELECTRICO
