| DIAGRAMAS - ESQUEMAS GRAPHICS - CHRYSLER - MITSUBISHI 1986/93 |
CHRYSLER / MITSUBISHI - 1.5L - 1.6L - 1.8L - 2.4 - 3.0L - 1986/93 - circuito electrico |
| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| CHRYSLER MITSUBISHI 1.5L - 1.6L - 1.8L - 2.4 - 3.0L CORDIA | DIAMANTE | EAGLE- 1986/93 |
| CORDIA | |
| 1986 - CORDIA | CEC UBIC. DE COMP. |
| 1986/88 - FBC | ESQUEMA ELECTRICO |
| 1986/88 - TBI TURBO | ESQUEMA ELECTRICO |
| CONQUEST | |
| 1986 - CONQUEST | CEC UBIC. DE COMP. |
| 1987/89 - CONQUEST | CEC UBIC. DE COMP. |
| 1986/89 - CONQUEST | ESQUEMA ELECTRICO |
| DIAMANTE | |

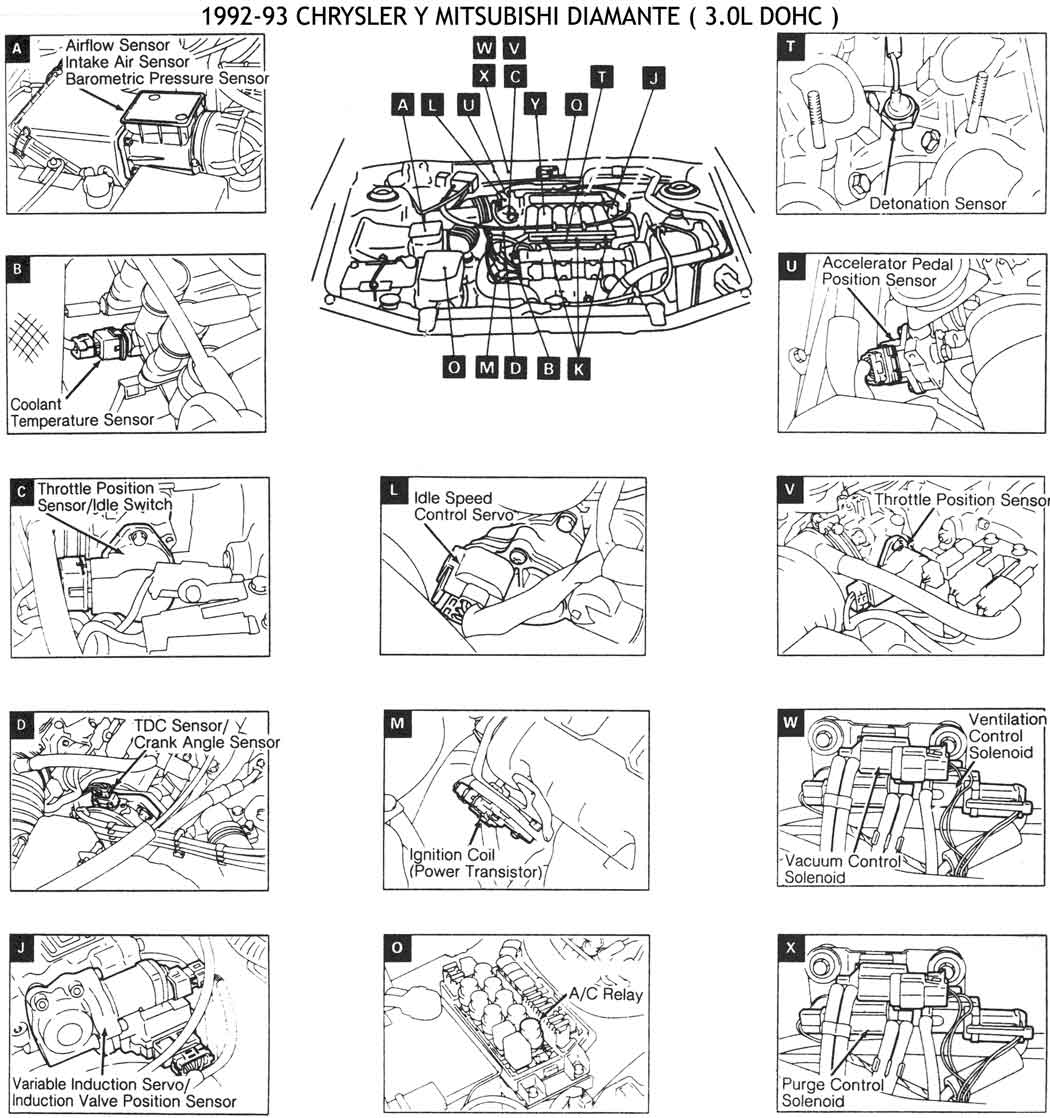

| 1992/93 - 3.0L DOHC | CEC UBIC. DE COMP. |

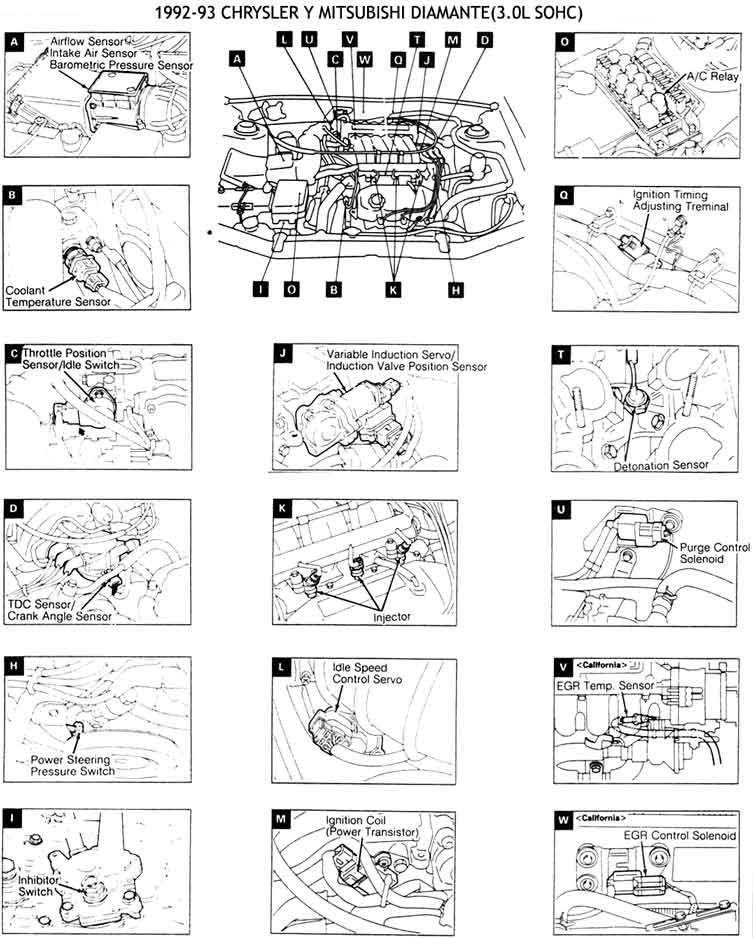

| 1992/93 - 3.0L SOHC | CEC UBIC. DE COMP. |

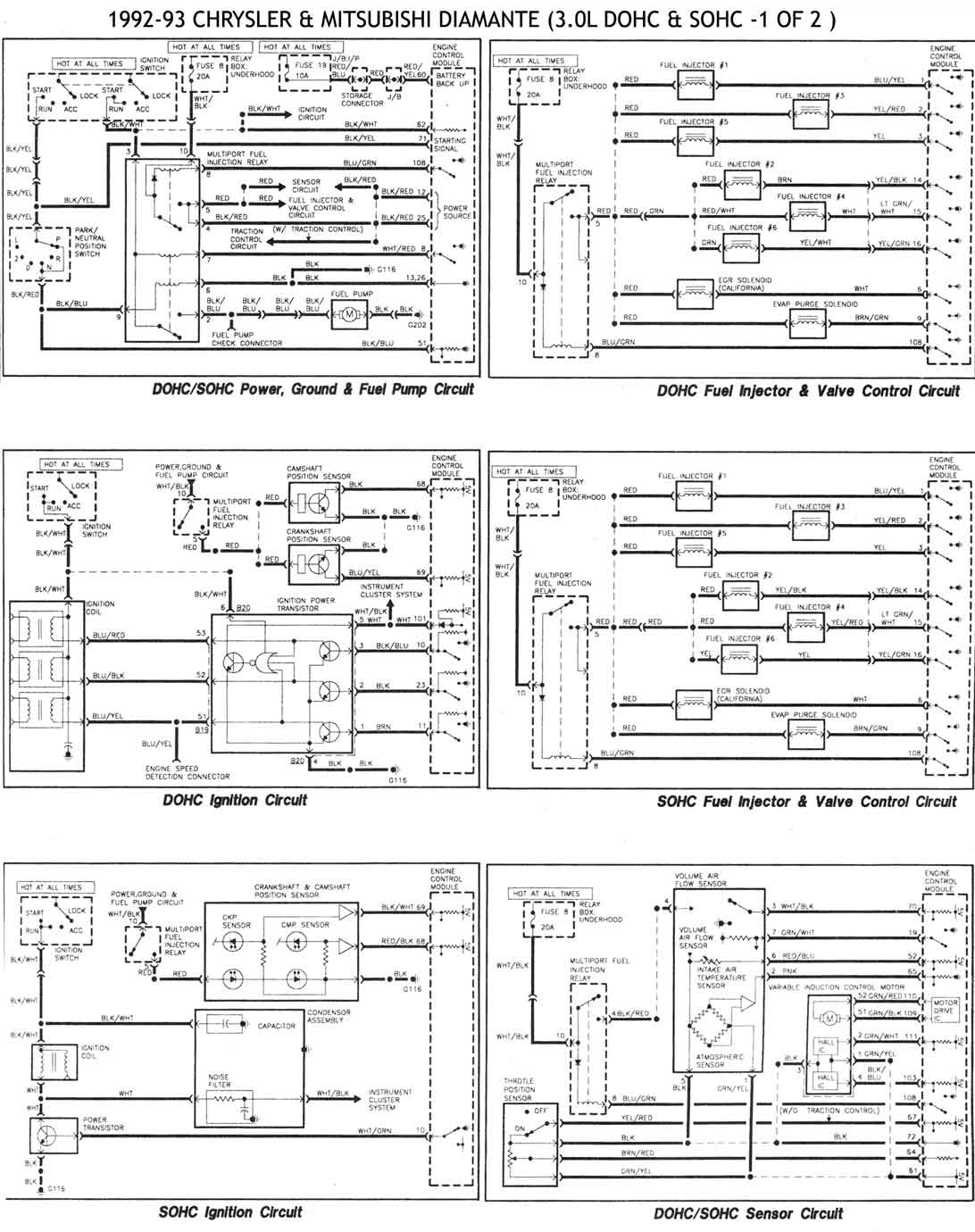

| 1992/93 - 3.0L DOHC, SOHC | ESQUEMA ELECTRICO |
| EAGLE MEDALLION | |

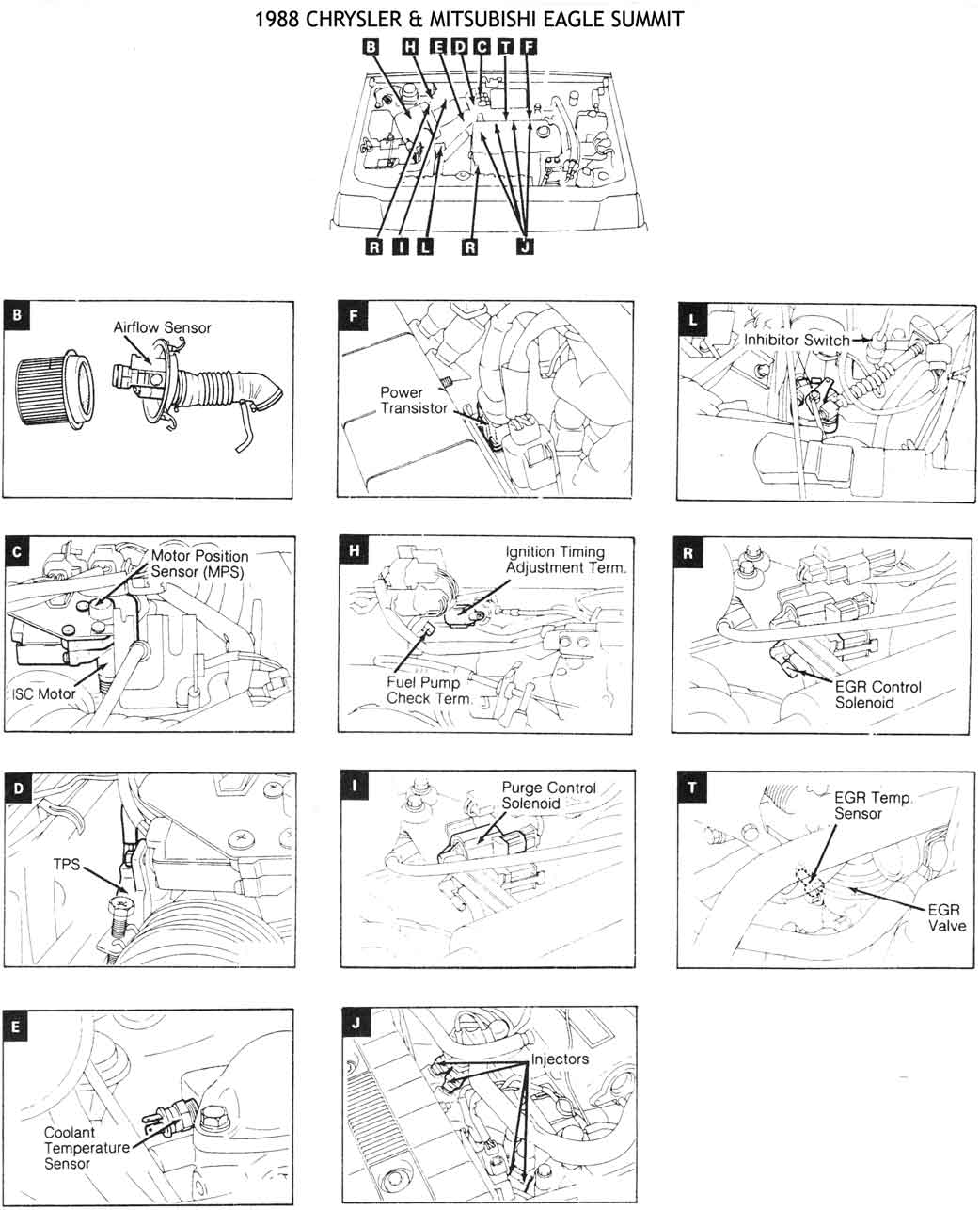

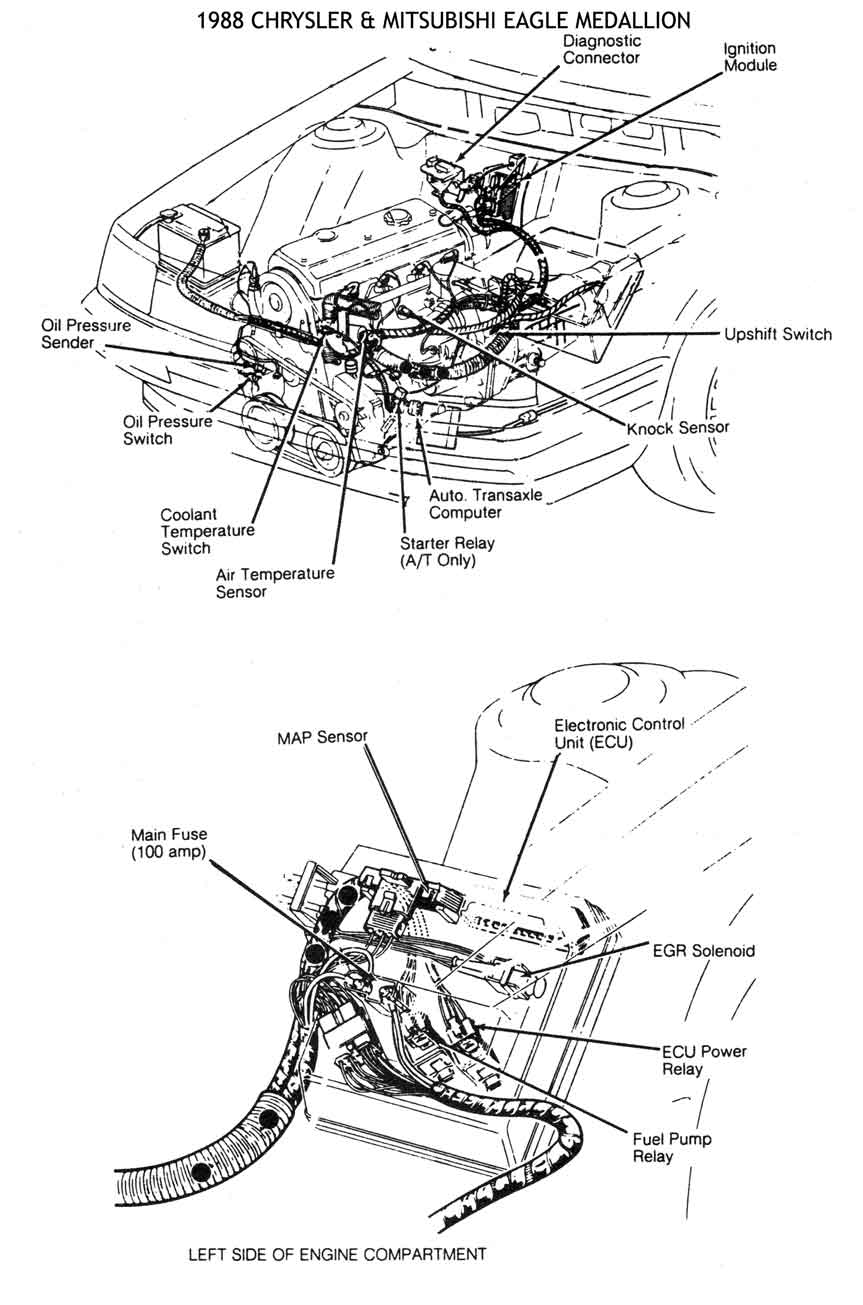

| 1988 MEDALLION | CEC UBIC. DE COMP. |

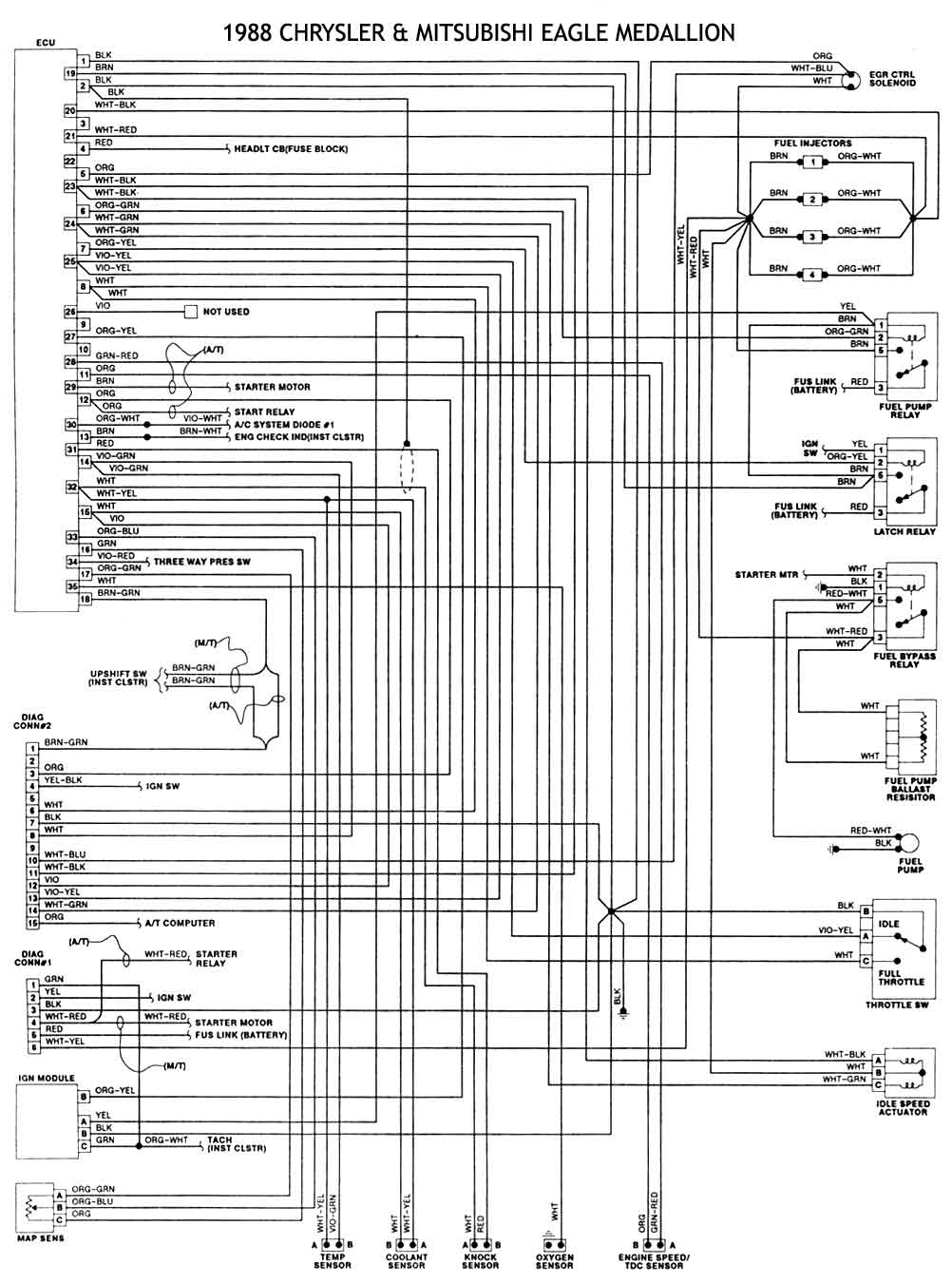

| 1988 MEDALLION | ESQUEMA ELECTRICO |
| EAGLE SUMMIT | |
| 1989 | CEC UBIC. DE COMP. |

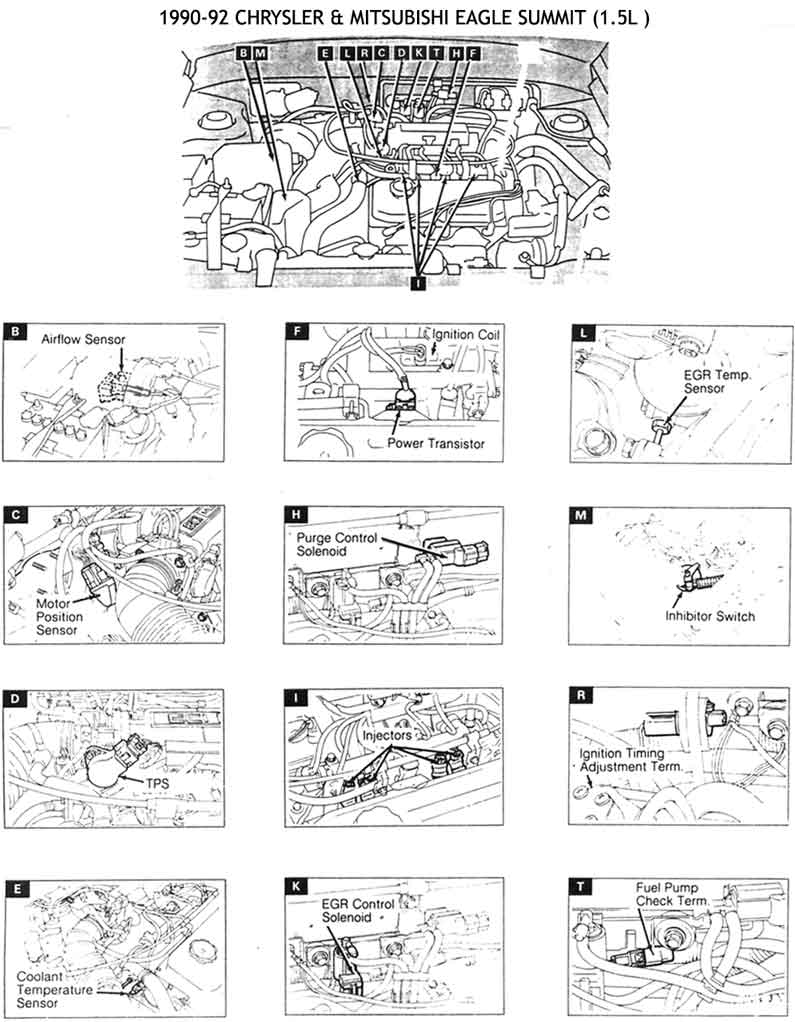

| 1990/92 - 1.5L | CEC UBIC. DE COMP. |

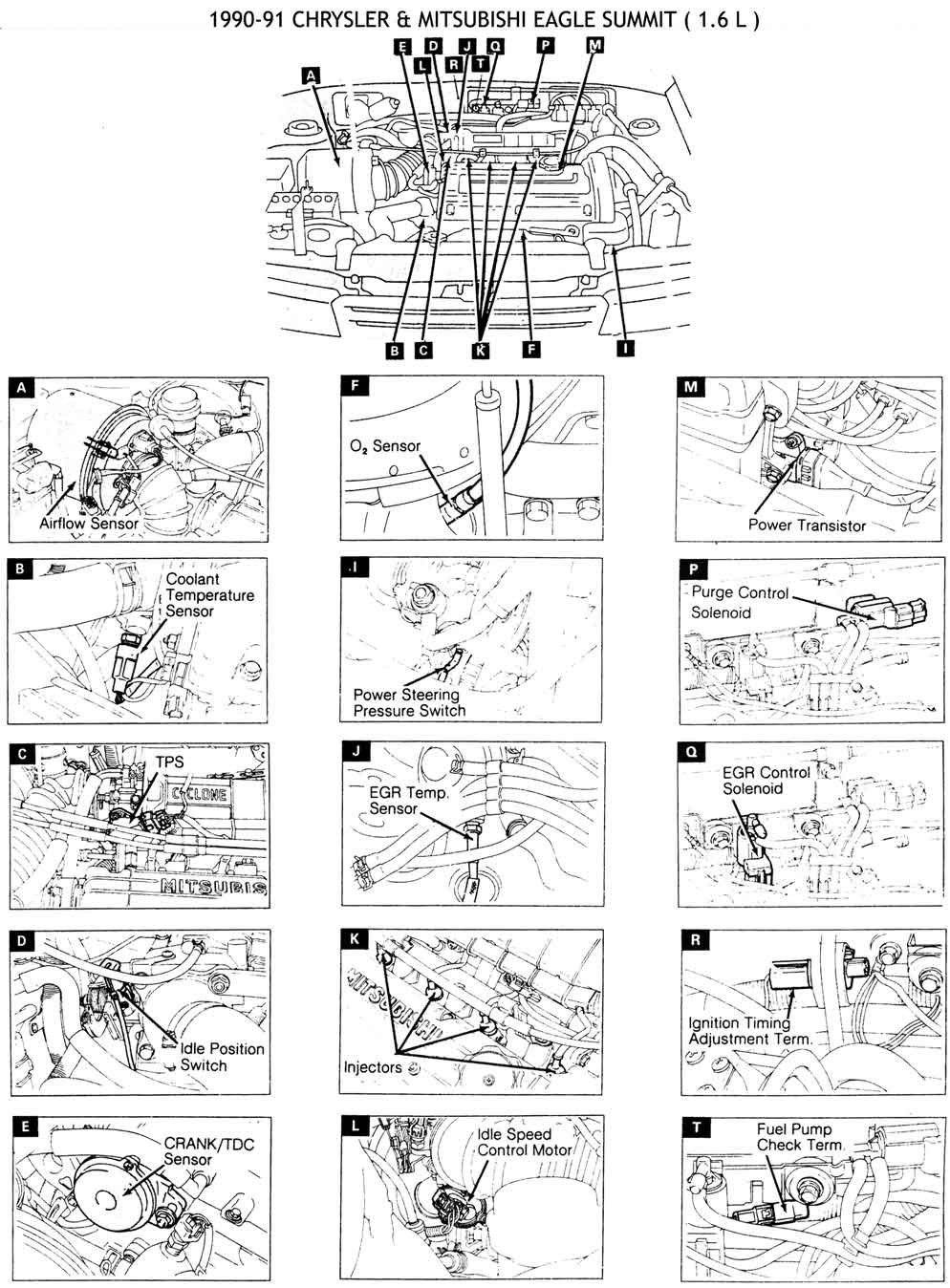

| 1990/91 - 1.6L | CEC UBIC. DE COMP. |
| 1992-93 - WAGON 1.8L | CEC UBIC. DE COMP. |
| 1992-93 - WAGON 2.4L | CEC UBIC. DE COMP. |
| 1993 - 1.5L 1/2 | CEC UBIC. DE COMP. |
| 1993 - 1.5L 2/2 | CEC UBIC. DE COMP. |
| 1993 - 1.8L 1/1 | CEC UBIC. DE COMP. |
| 1993 - 1.8L 2/2 | CEC UBIC. DE COMP. |

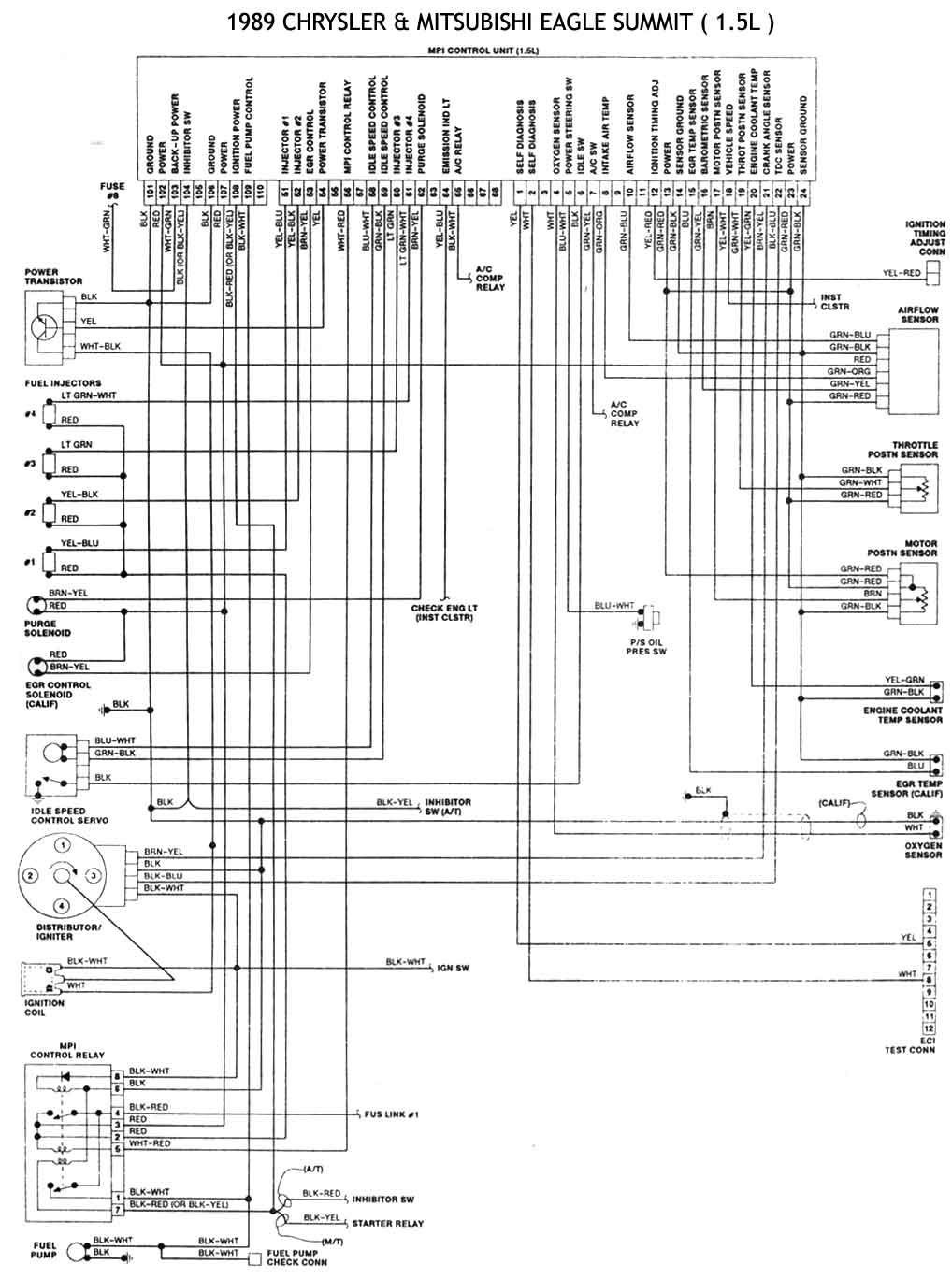

| 1989 - 1.5L | ESQUEMA ELECTRICO |

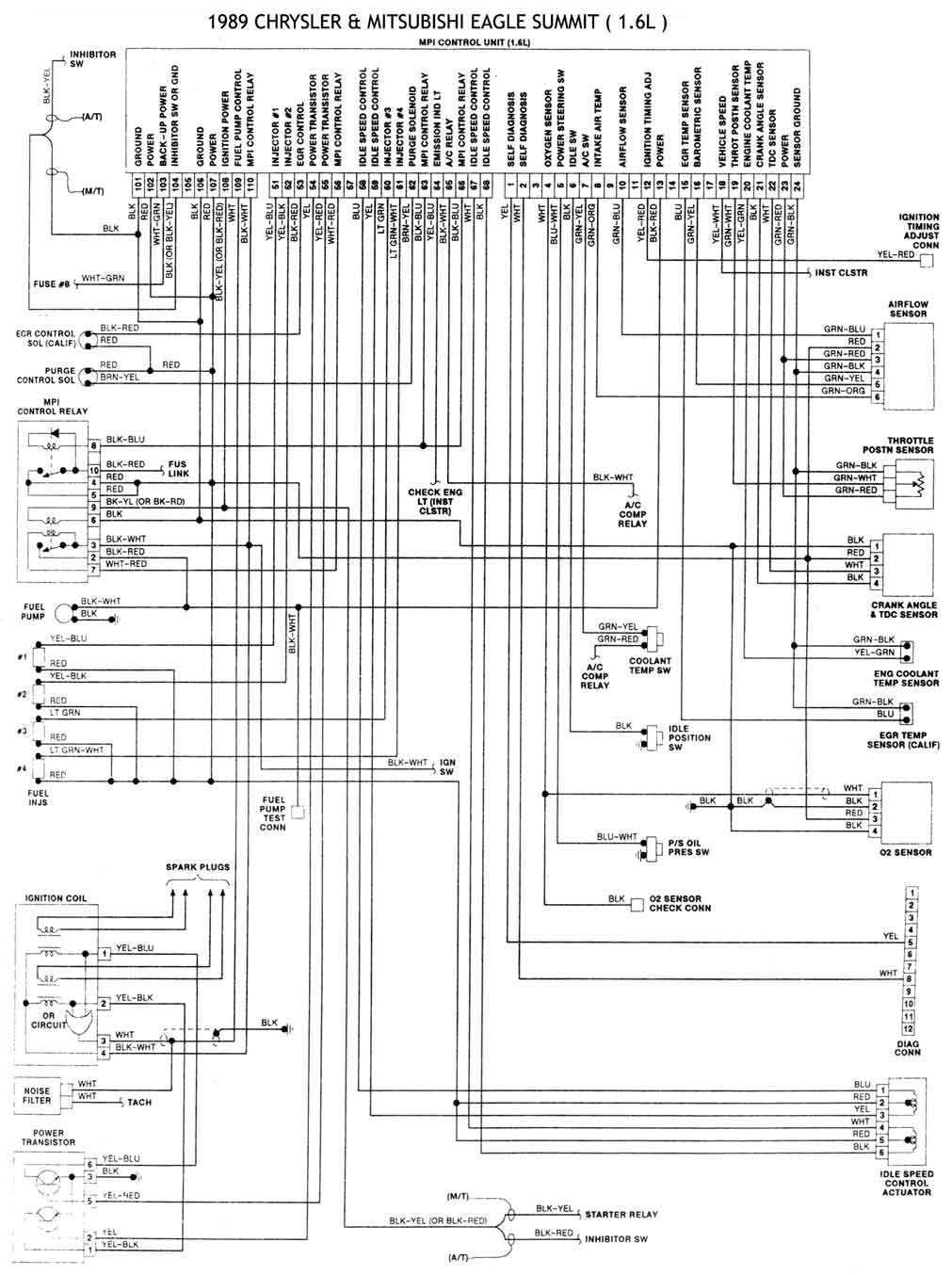

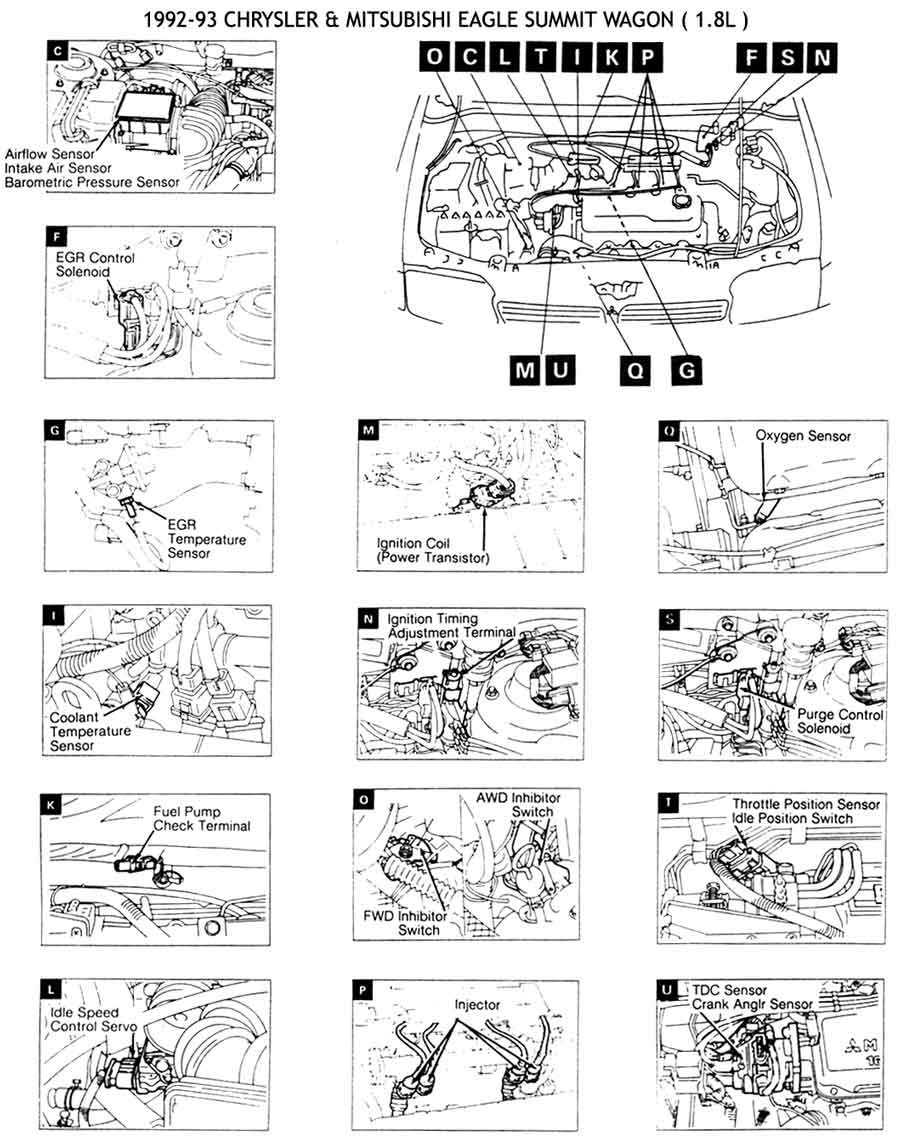

| 1989 - 1.6L | ESQUEMA ELECTRICO |
| 1990/92 - 1.5L | ESQUEMA ELECTRICO |
| 1993 - 1.5L | ESQUEMA ELECTRICO |
| 1993 - 1.8L | ESQUEMA ELECTRICO |
| 1992/93 - WAGON 1.8L | ESQUEMA ELECTRICO |

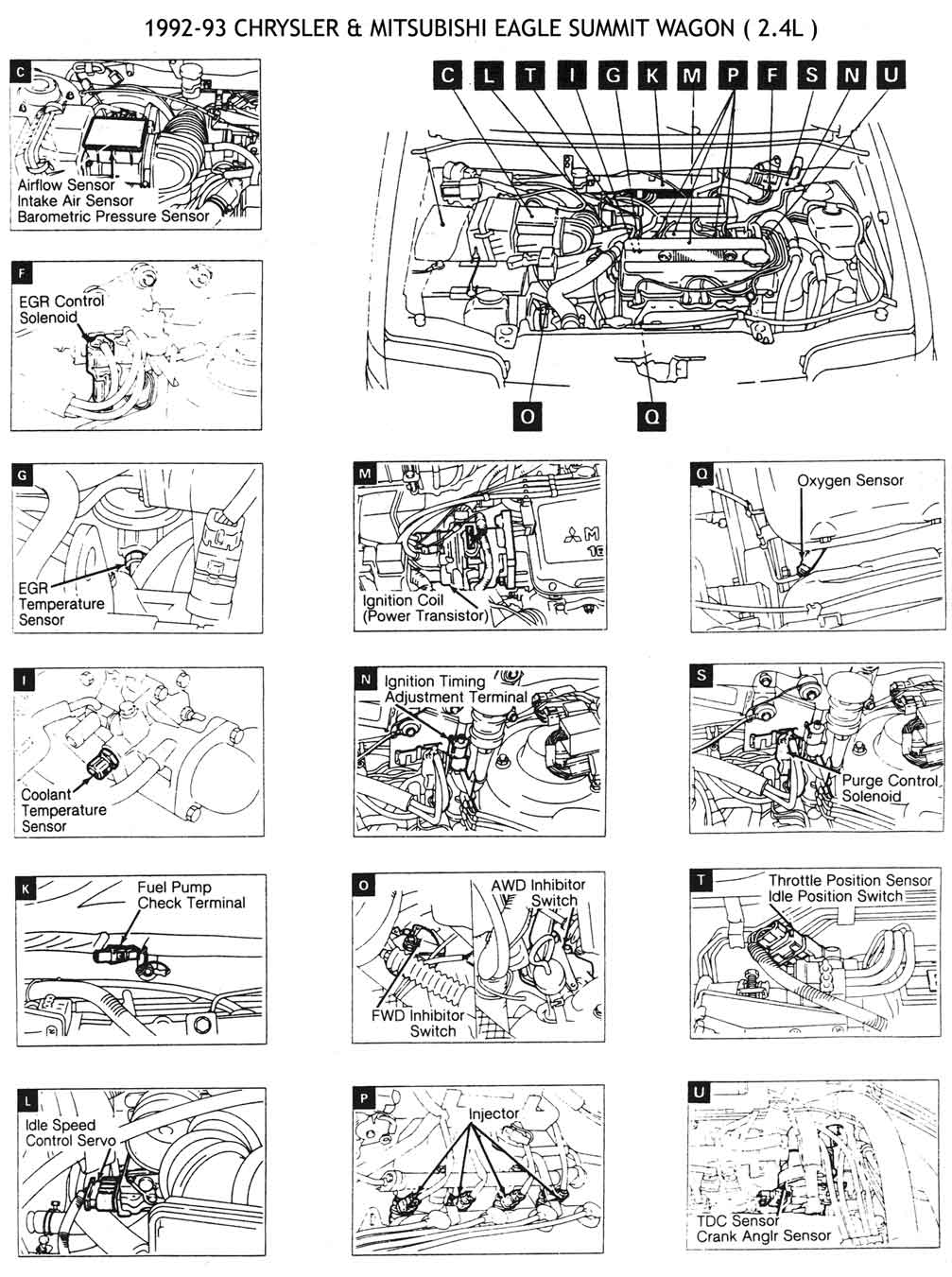

| 1992/93 - WAGON 2.4L | ESQUEMA ELECTRICO |
