| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| CHRYSLER / MITSUBISHI - COLT VISTA: 1.5L | 1.6L | 1.8L | 2.4L - Esquemas, Diagramas - 1986/93 |
| 1986 - TURBO, Y NO TURBO | CEC UBIC. DE COMP. |

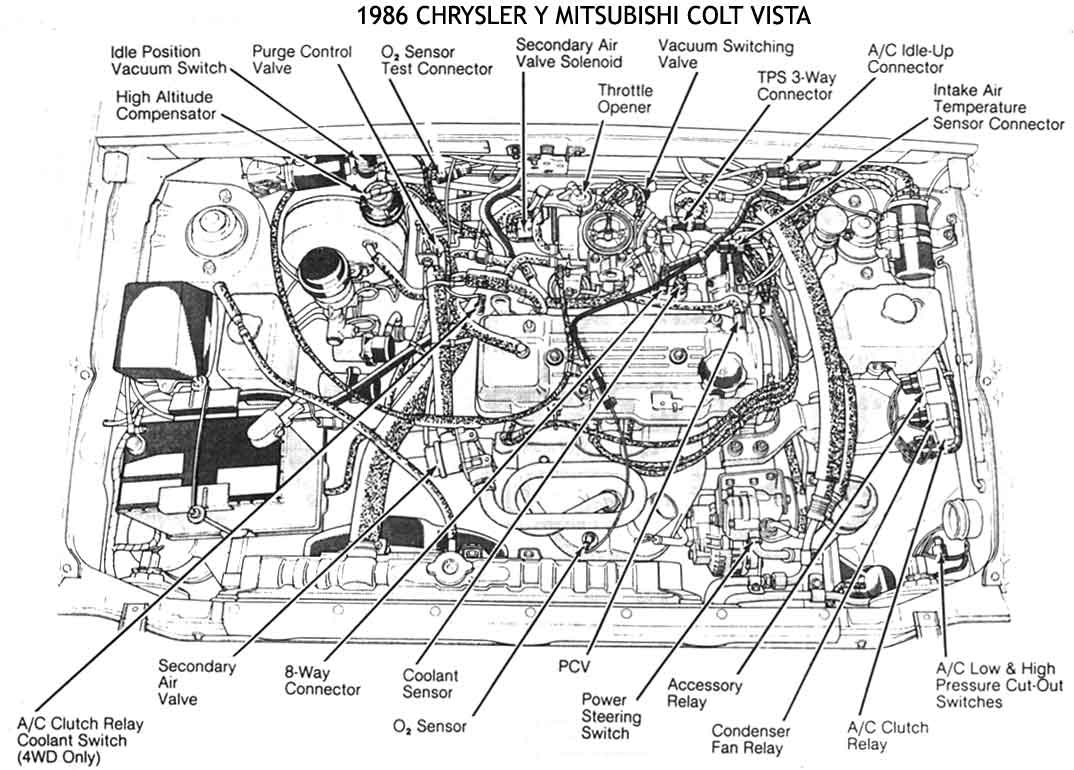

| 1986 - VISTA | CEC UBIC. DE COMP. |

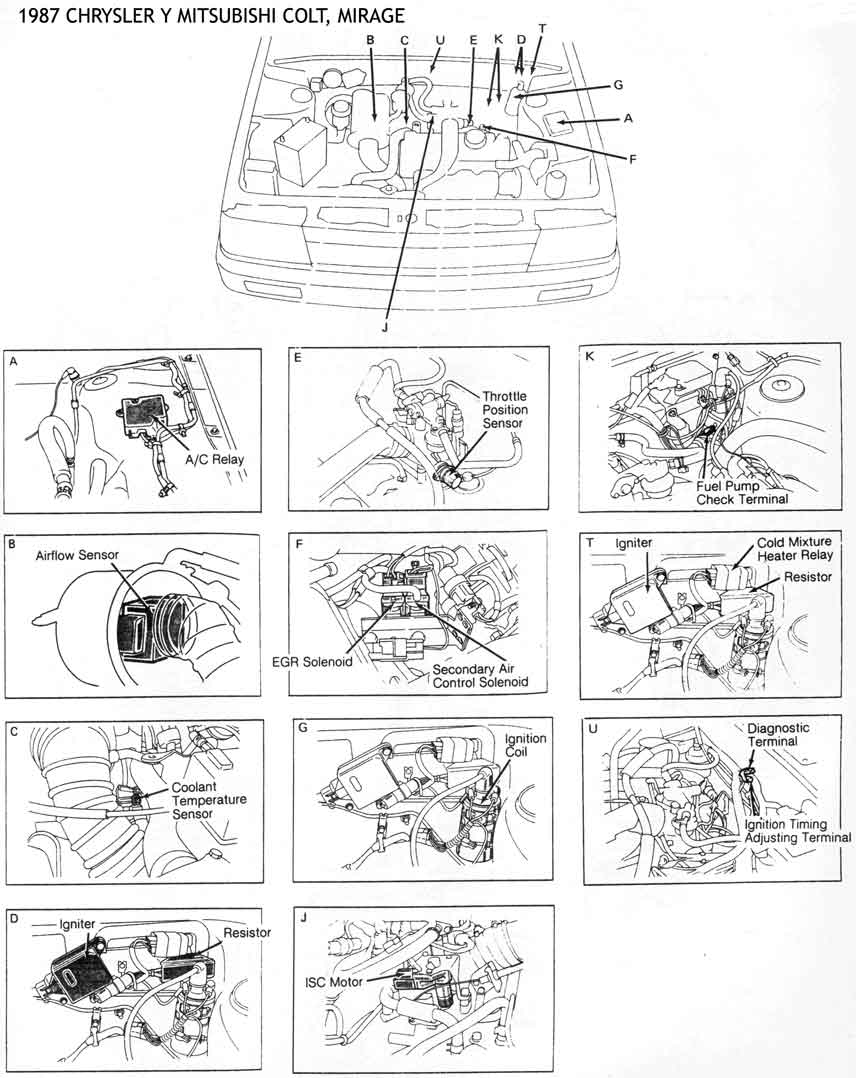

| 1987 | CEC UBIC. DE COMP. |

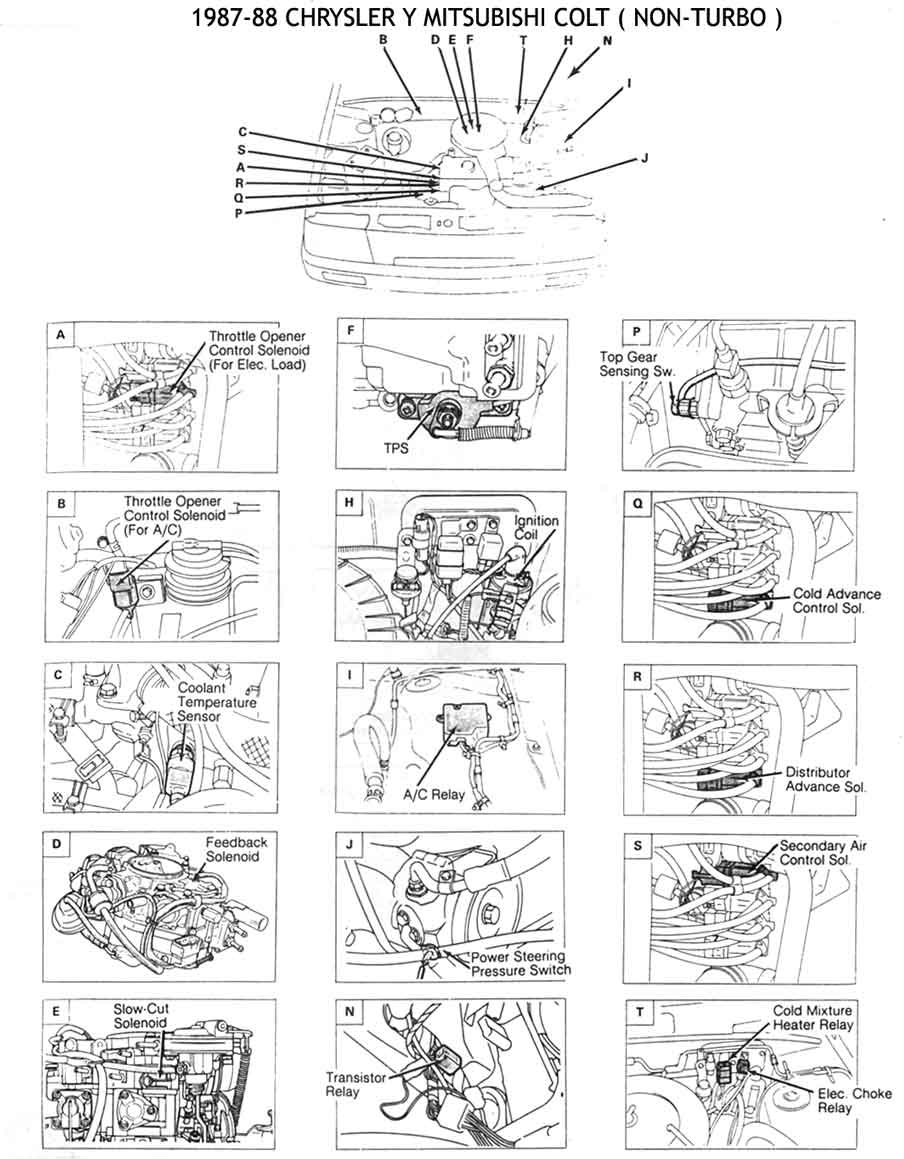

| 1987 - 88 - NO TURBO | CEC UBIC. DE COMP. |

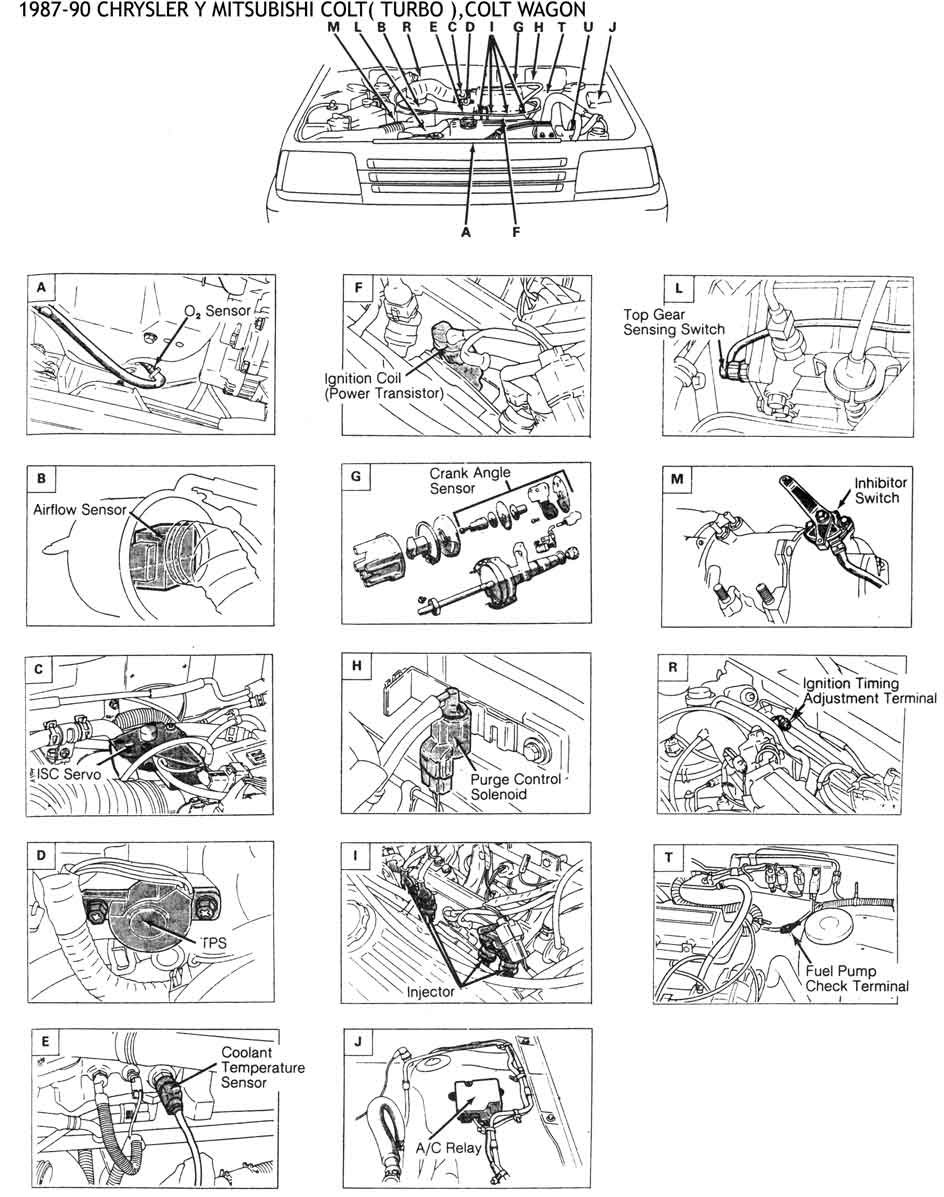

| 1987 - TURBO Y WAGON | CEC UBIC. DE COMP. |

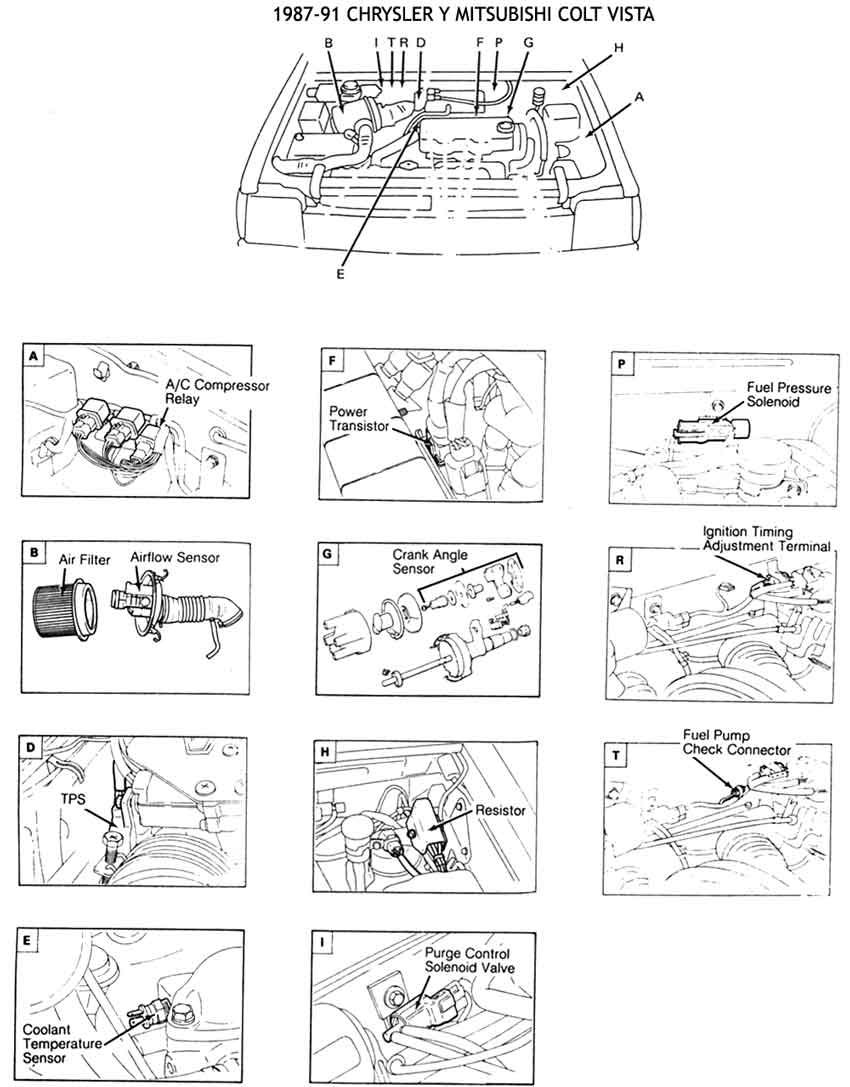

| 1987-91 - VISTA | CEC UBIC. DE COMP. |

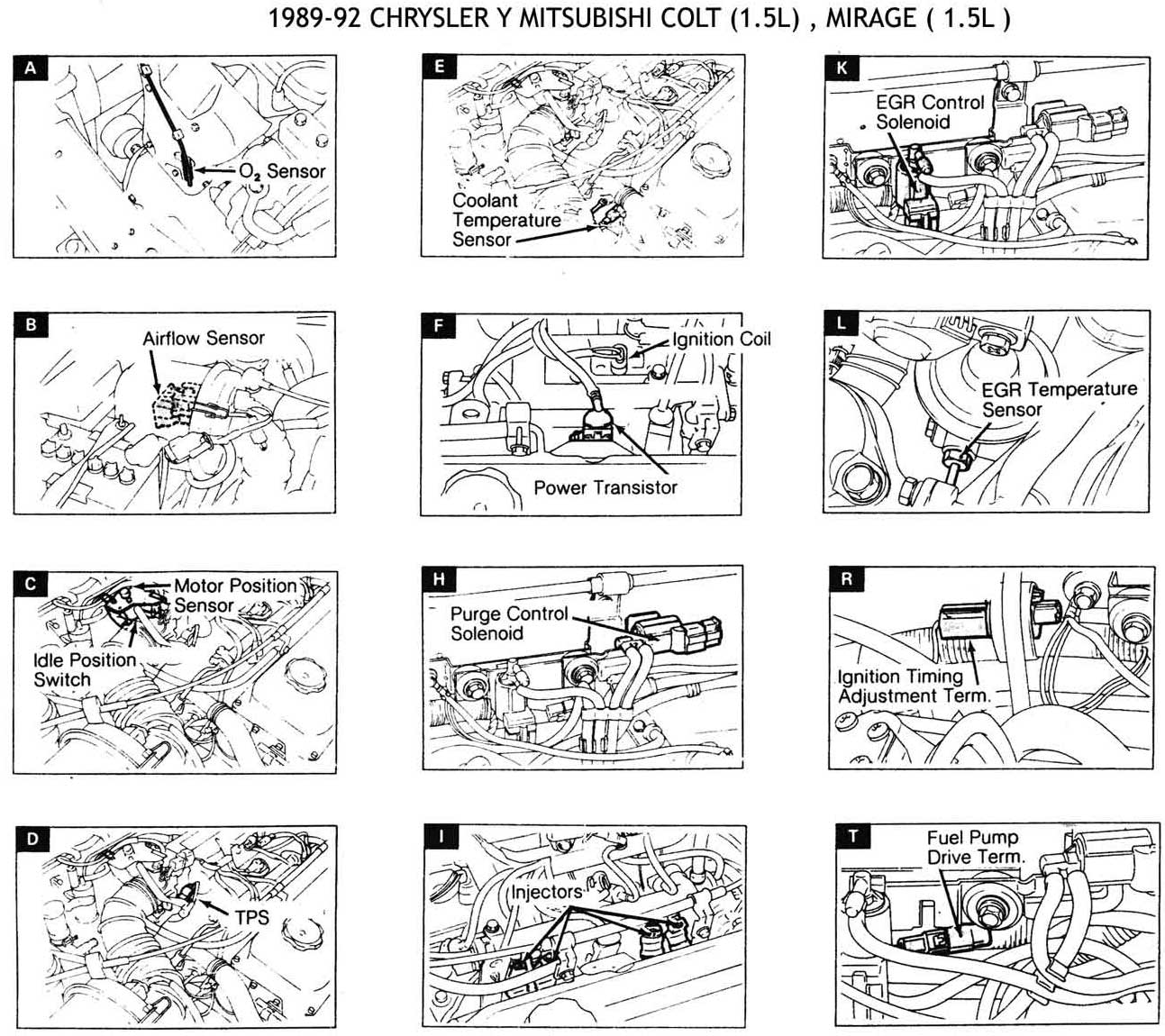

| 1989-92 - 1.5L | CEC UBIC. DE COMP. |

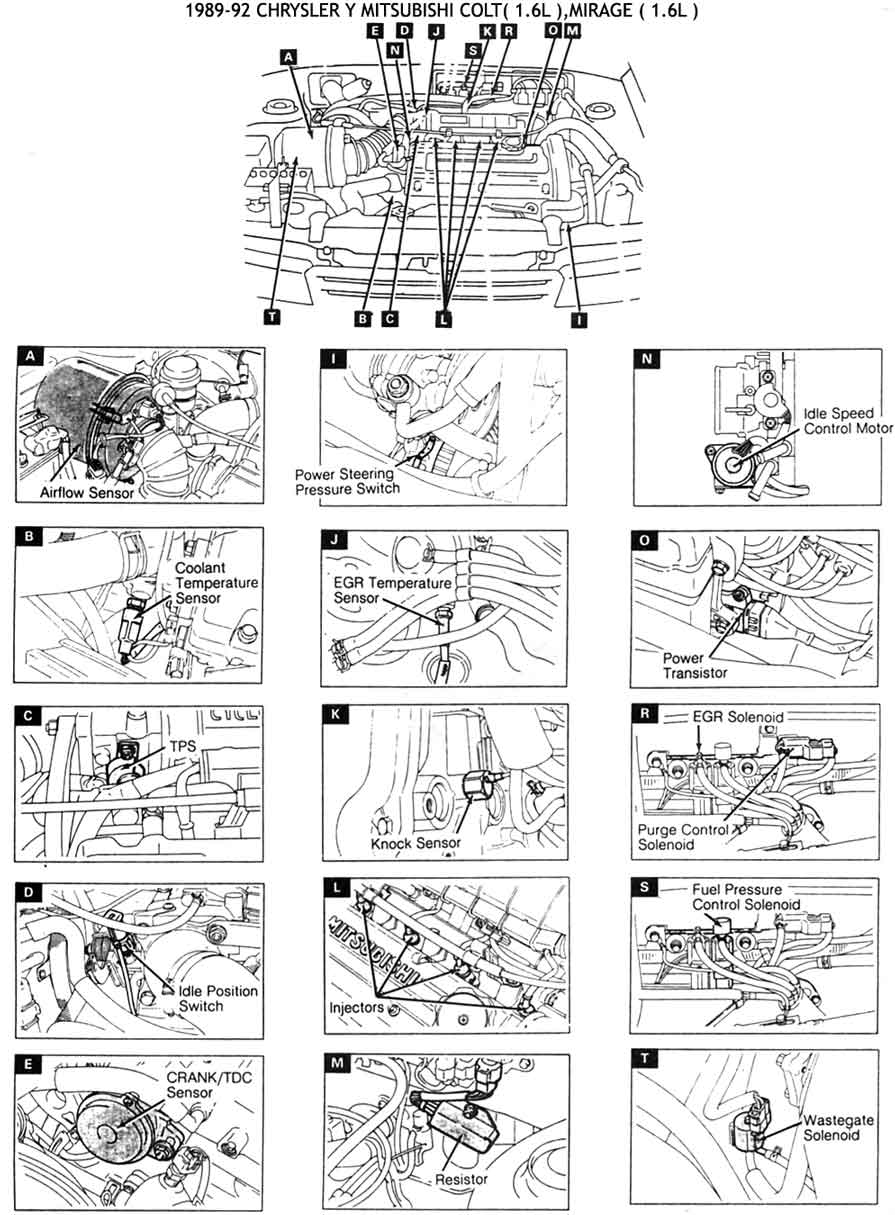

| 1989-92 - 1.6L | CEC UBIC. DE COMP. |

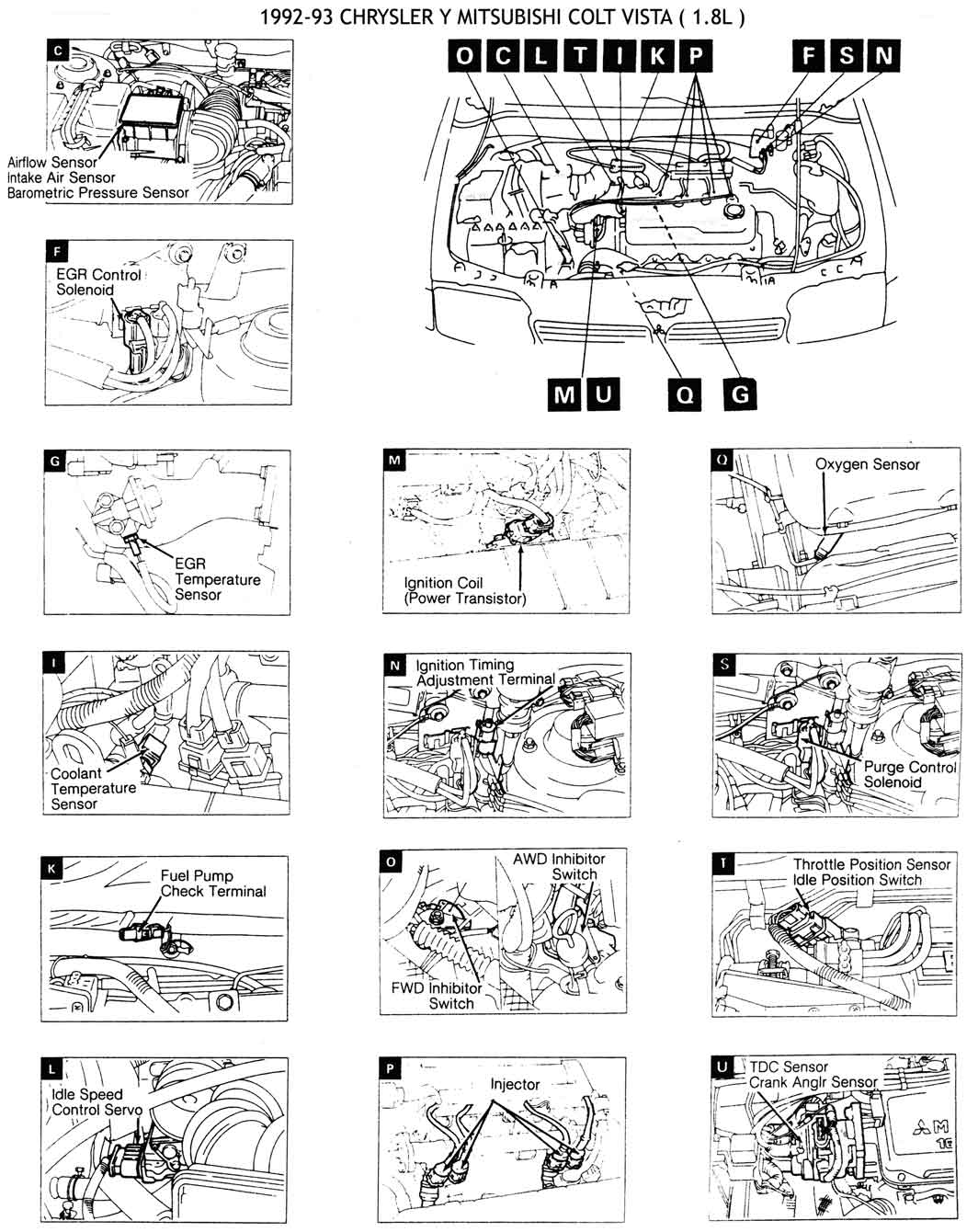

| 1992-93 - VISTA 1.8L | CEC UBIC. DE COMP. |

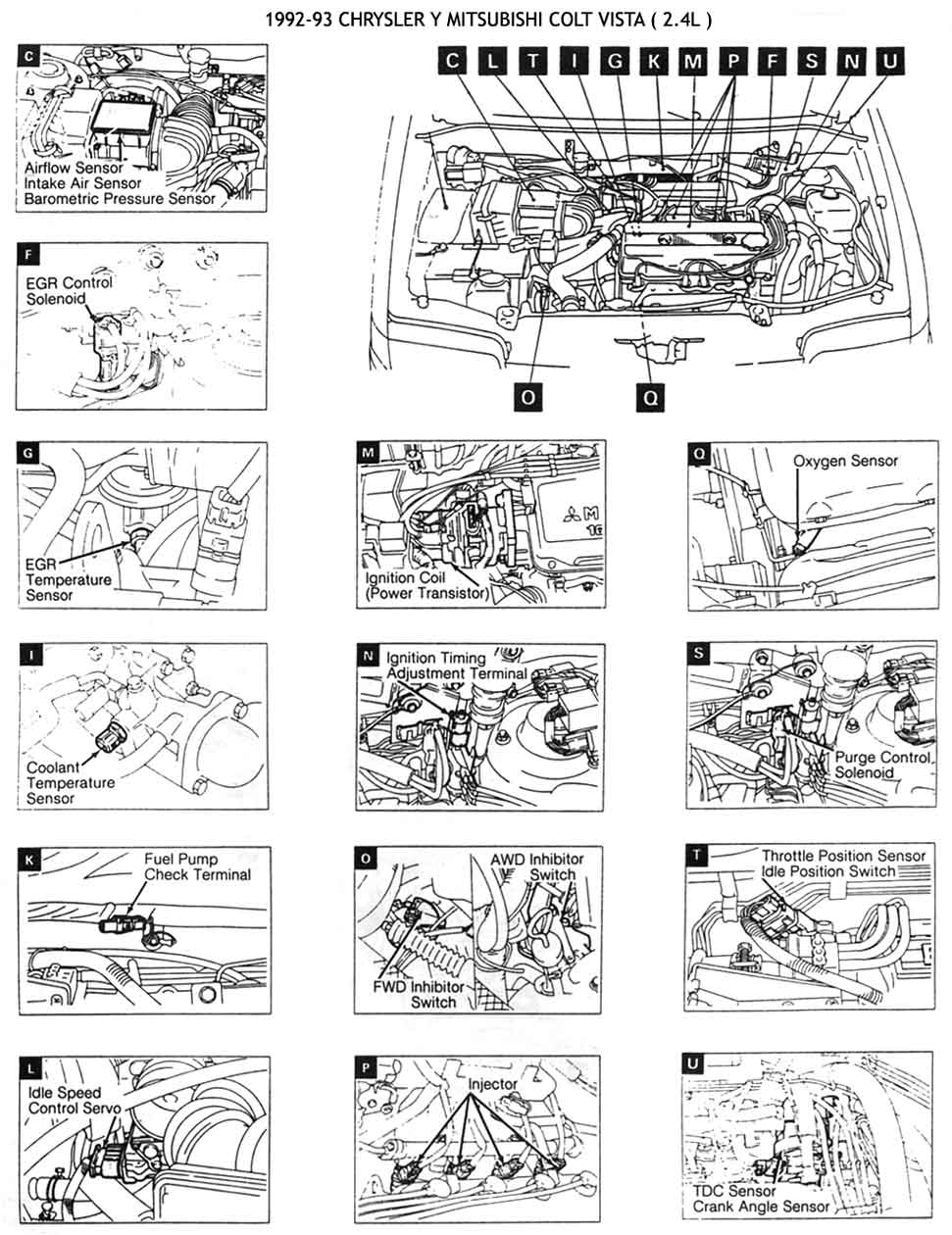

| 1992-93 - VISTA 2.4L | CEC UBIC. DE COMP. |

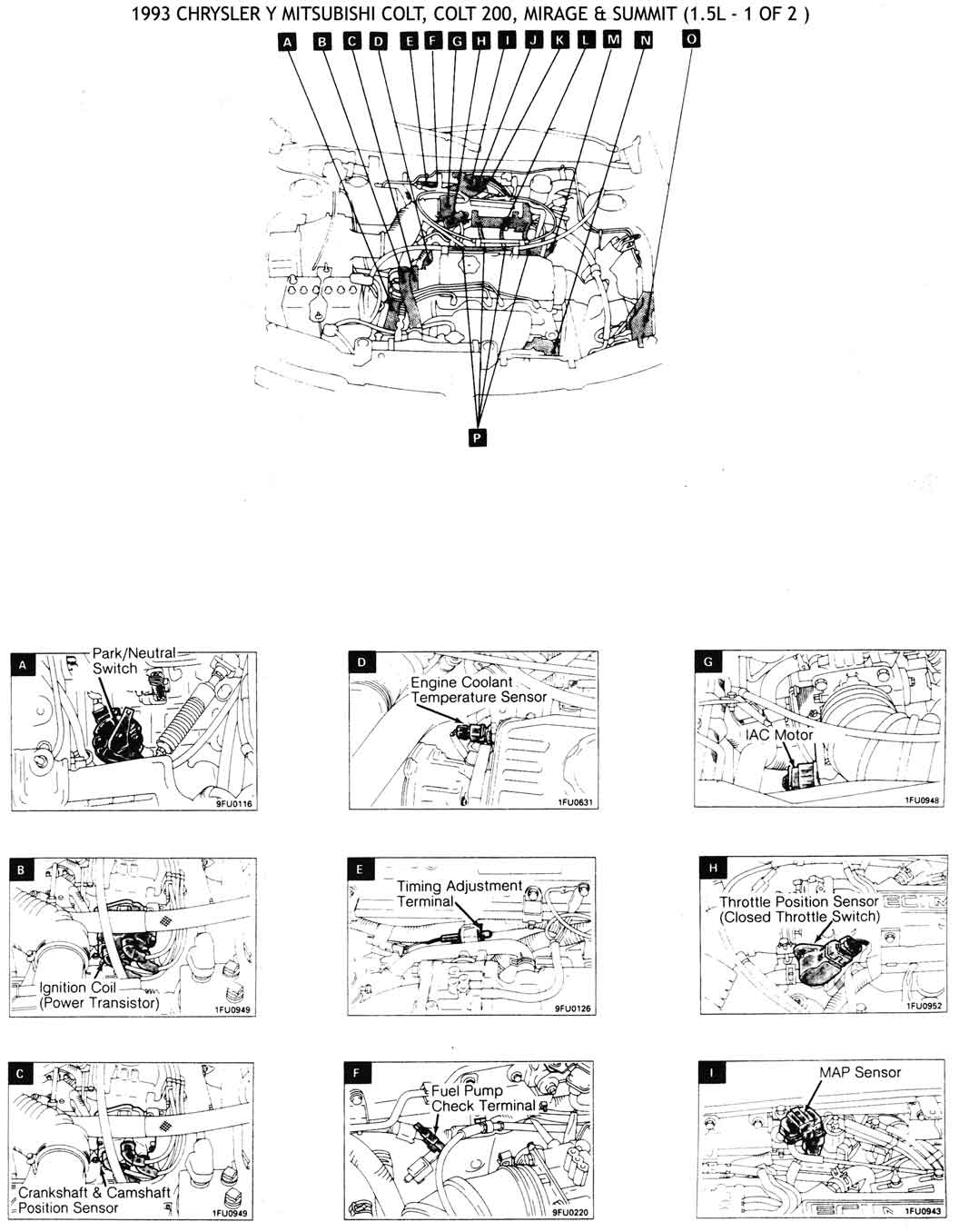

| 1993 - 1.5L | CEC UBIC. DE COMP. |

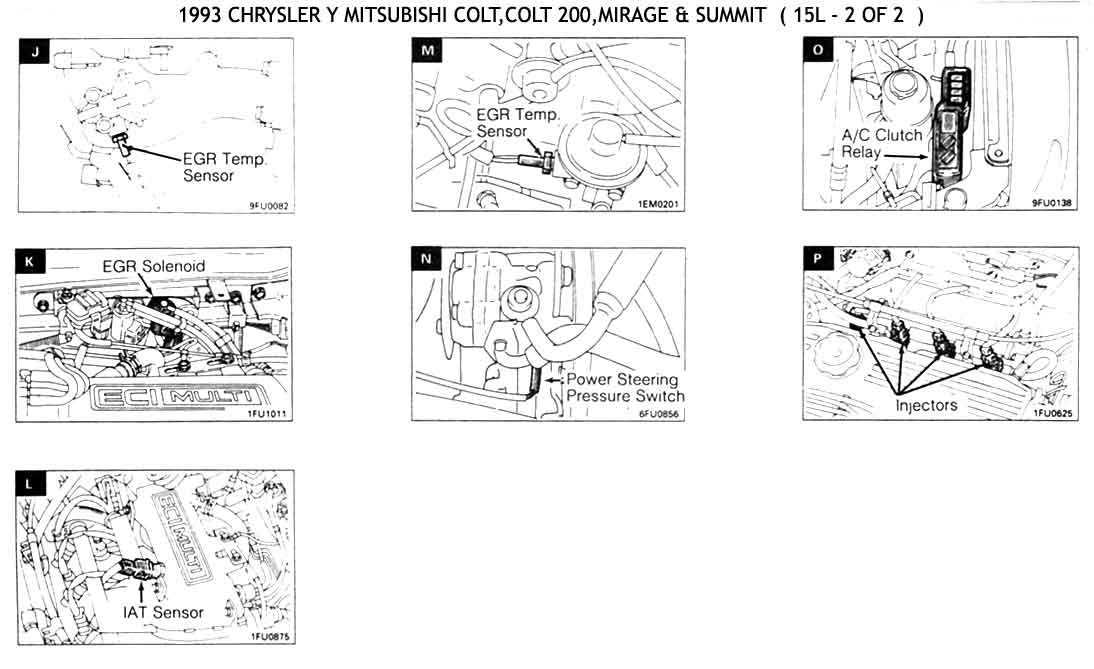

| 1993 - 1.5L | CEC UBIC. DE COMP. |

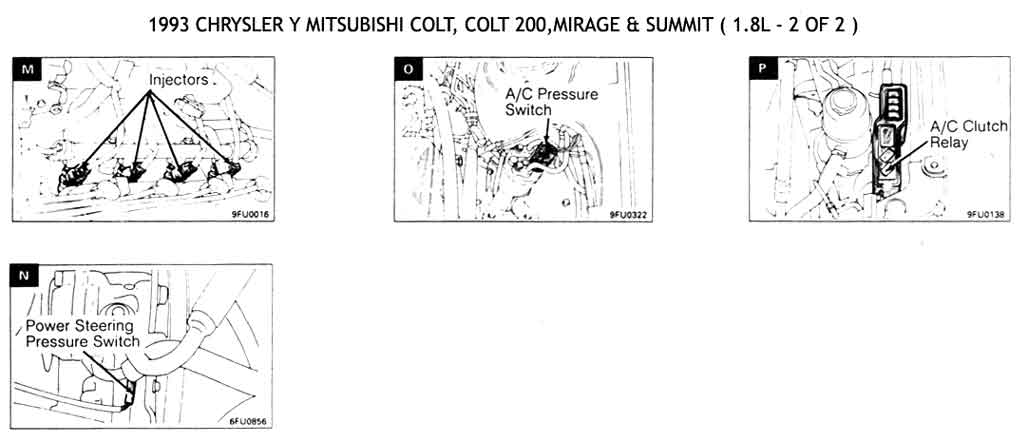

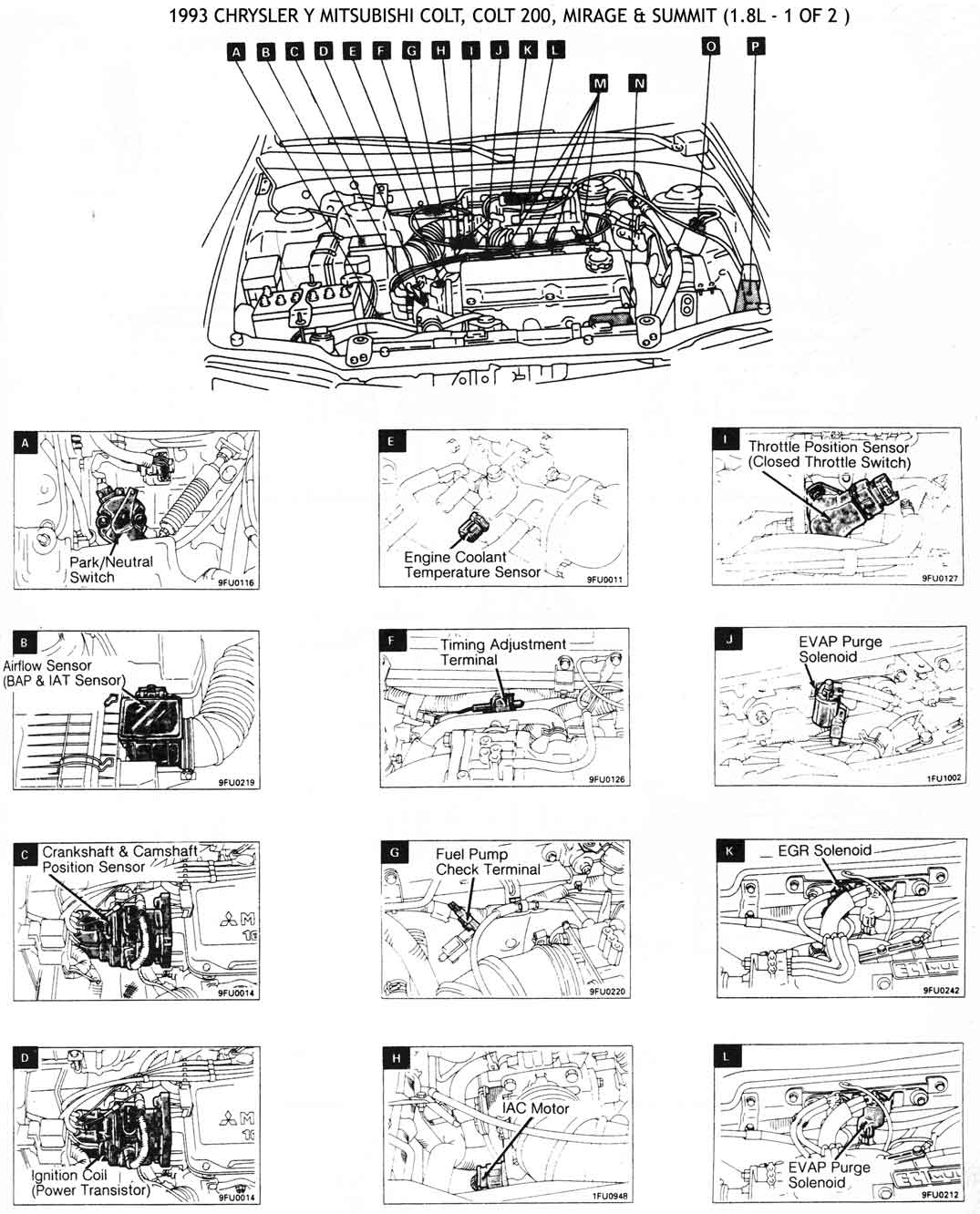

| 1993 - 1.8L | CEC UBIC. DE COMP. |
| 1993 - 1.8L | CEC UBIC. DE COMP. |
| 1986 | ESQUEMA ELECTRICO |

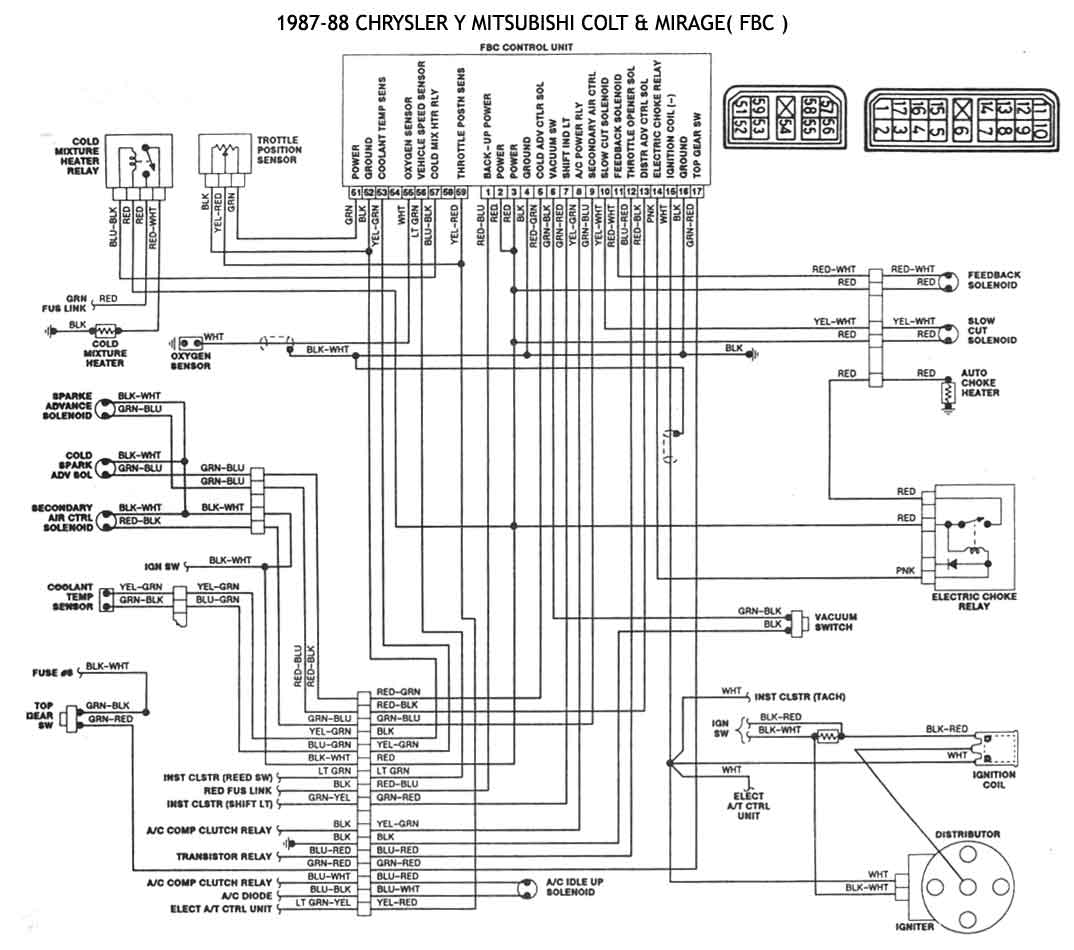

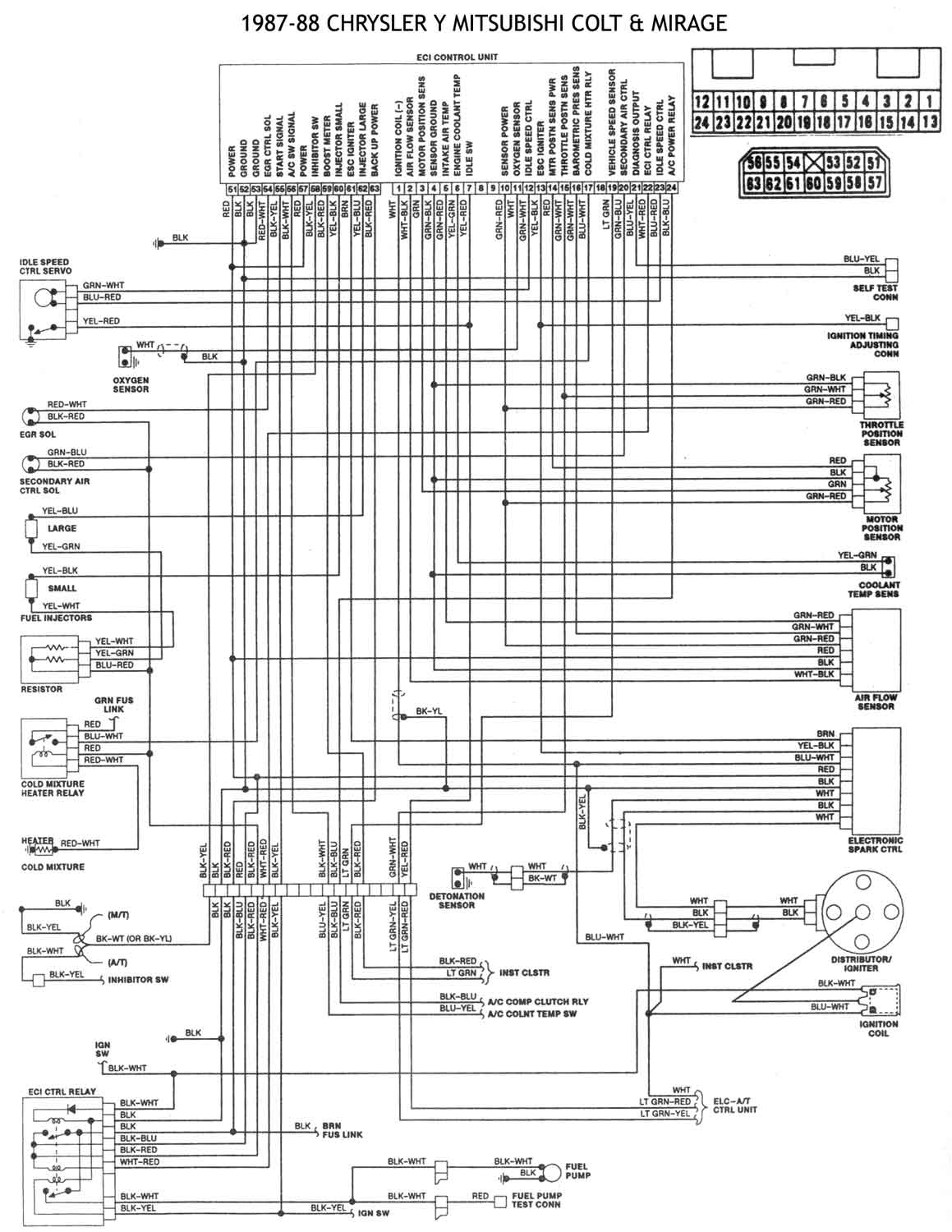

| 1987/88 - FBC | ESQUEMA ELECTRICO |
| 1987/88 - TBI | ESQUEMA ELECTRICO |
| 1987/88 - VISTA | ESQUEMA ELECTRICO |
| 1989 - 1.5L | ESQUEMA ELECTRICO |

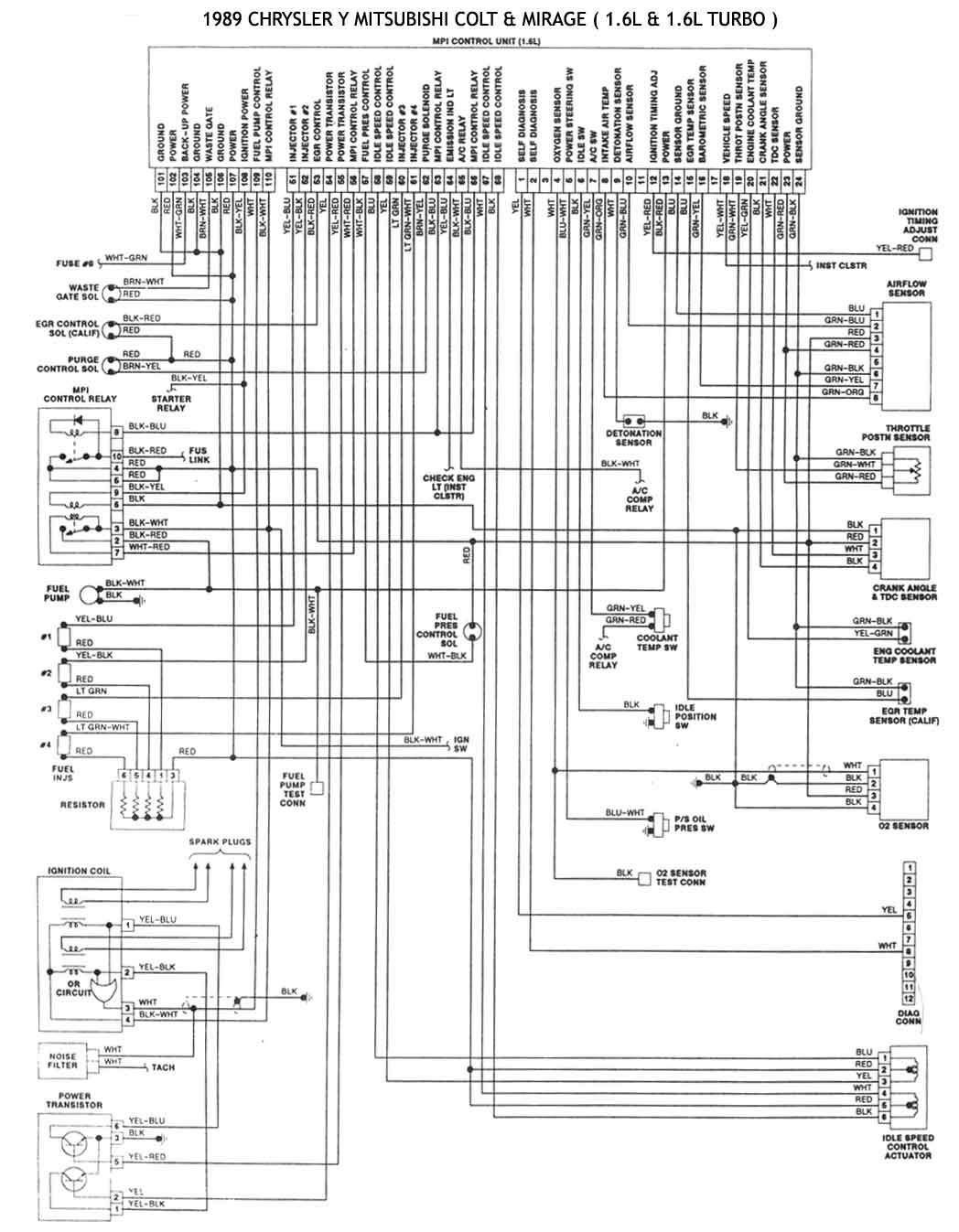

| 1989 - 1.6 Y 1.6L TURBO | ESQUEMA ELECTRICO |

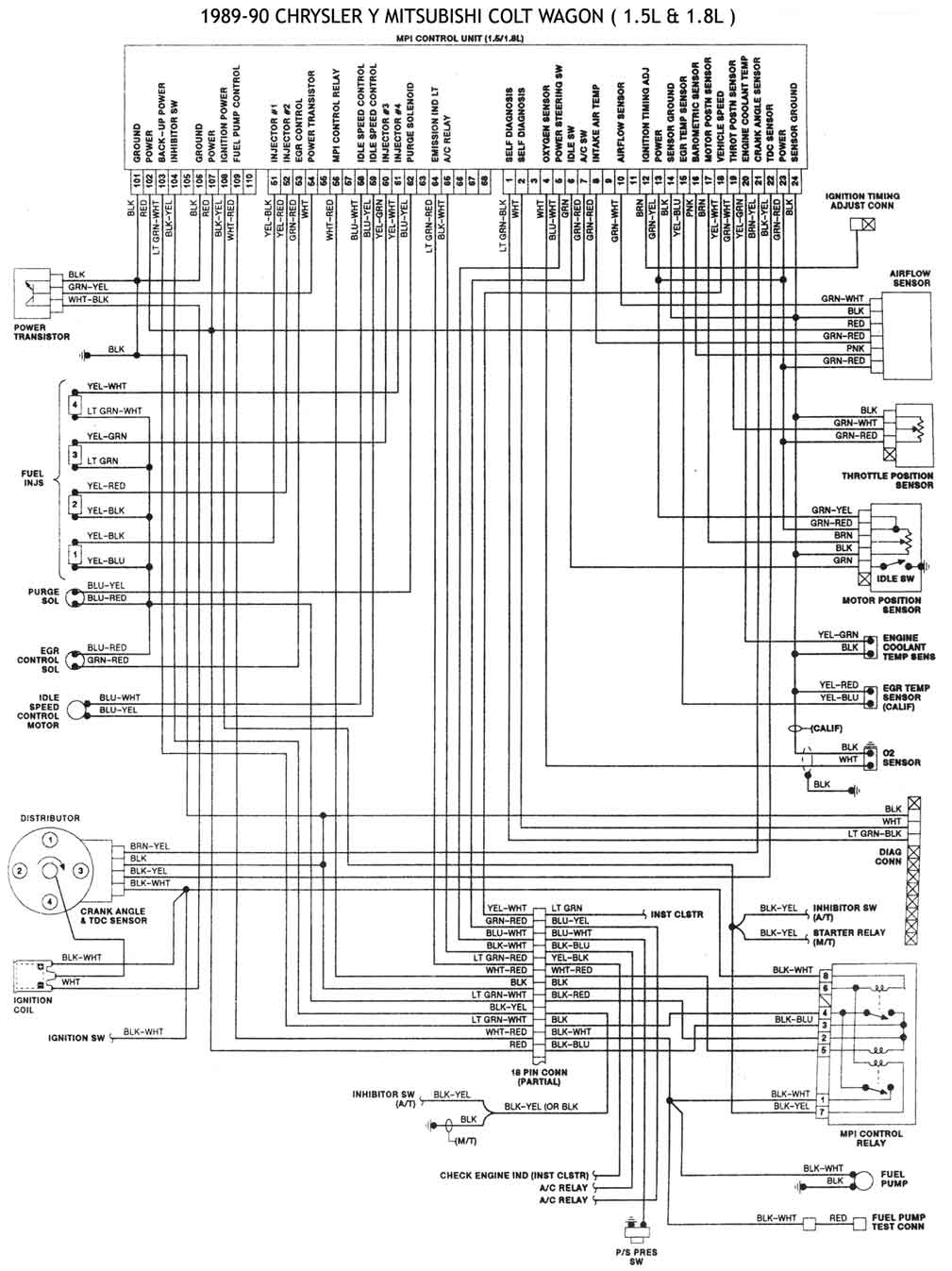

| 1989/90 - WAGON 1.5L 1.6L | ESQUEMA ELECTRICO |

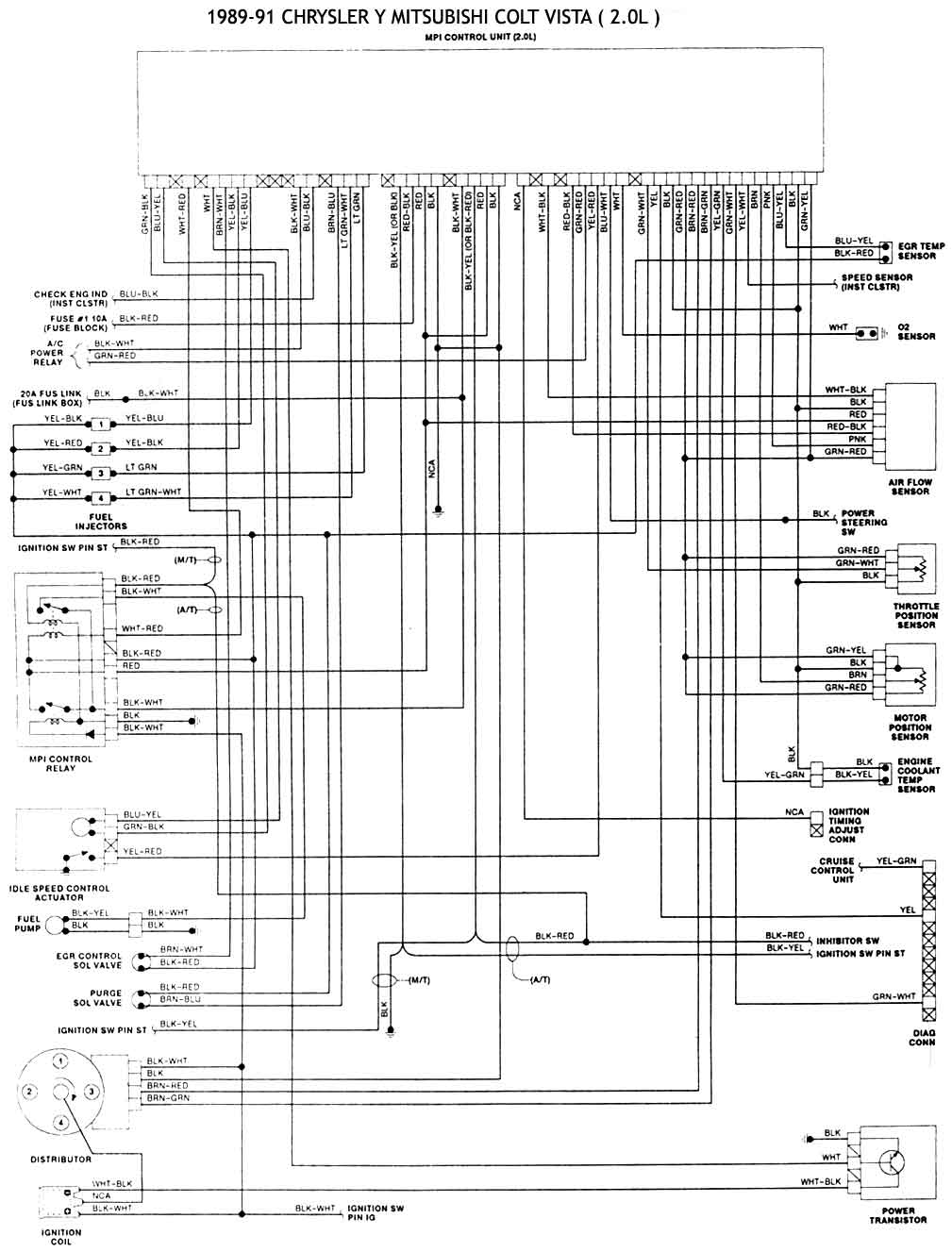

| 1989/91 - VISTA 2.0L | ESQUEMA ELECTRICO |

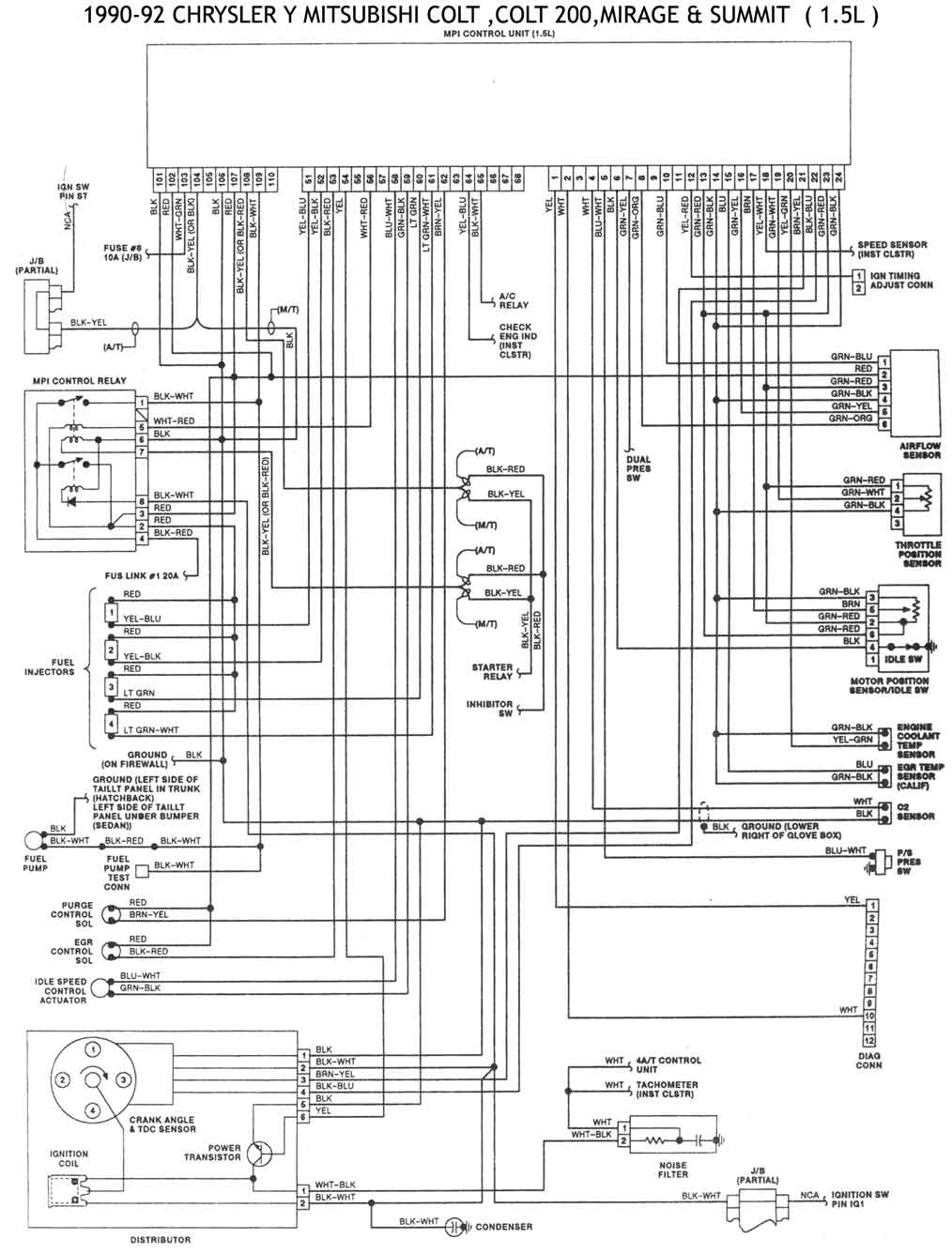

| 1990/92 - 1.5L | ESQUEMA ELECTRICO |

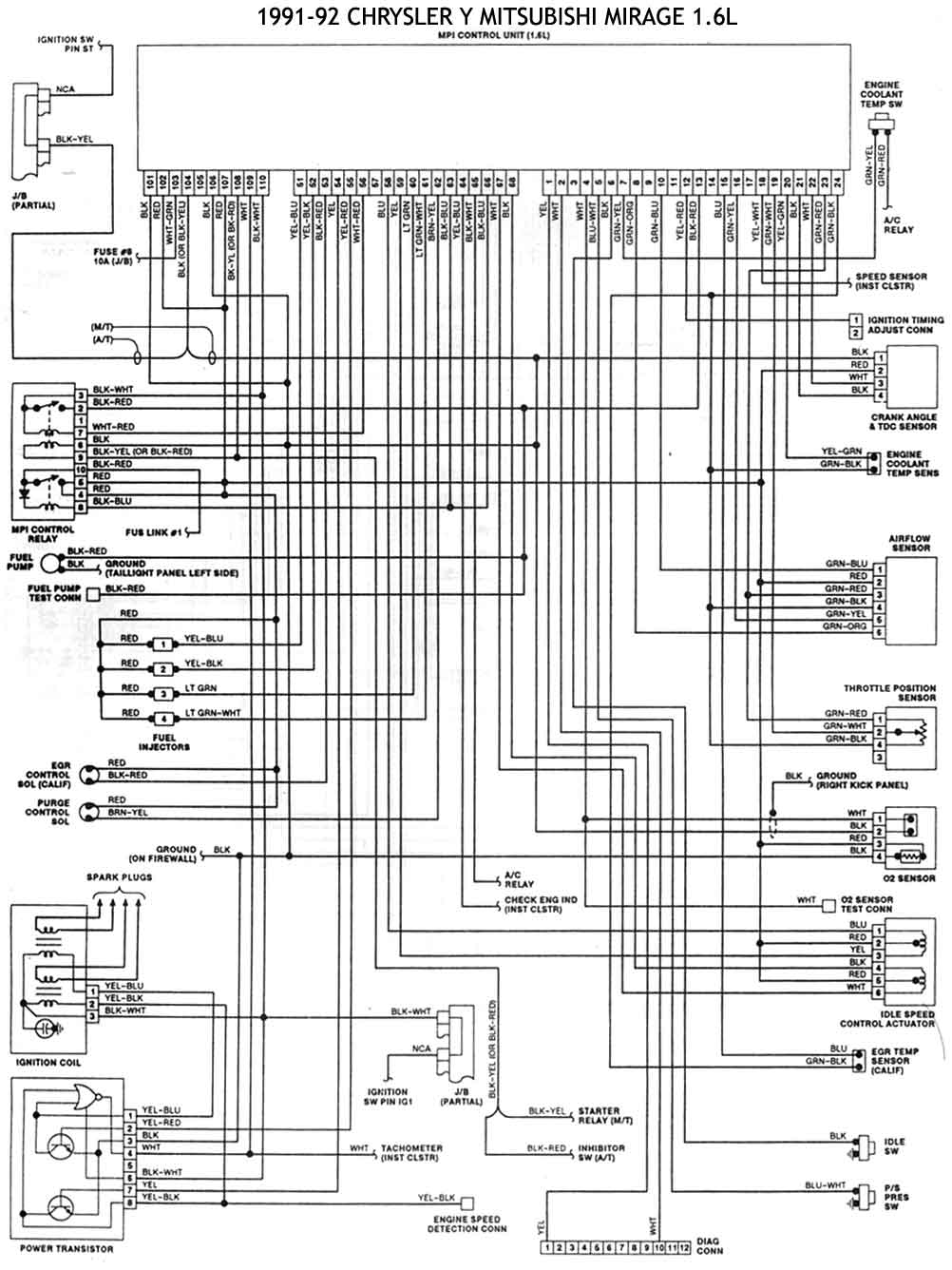

| 1991/92 - 1.6L | ESQUEMA ELECTRICO |

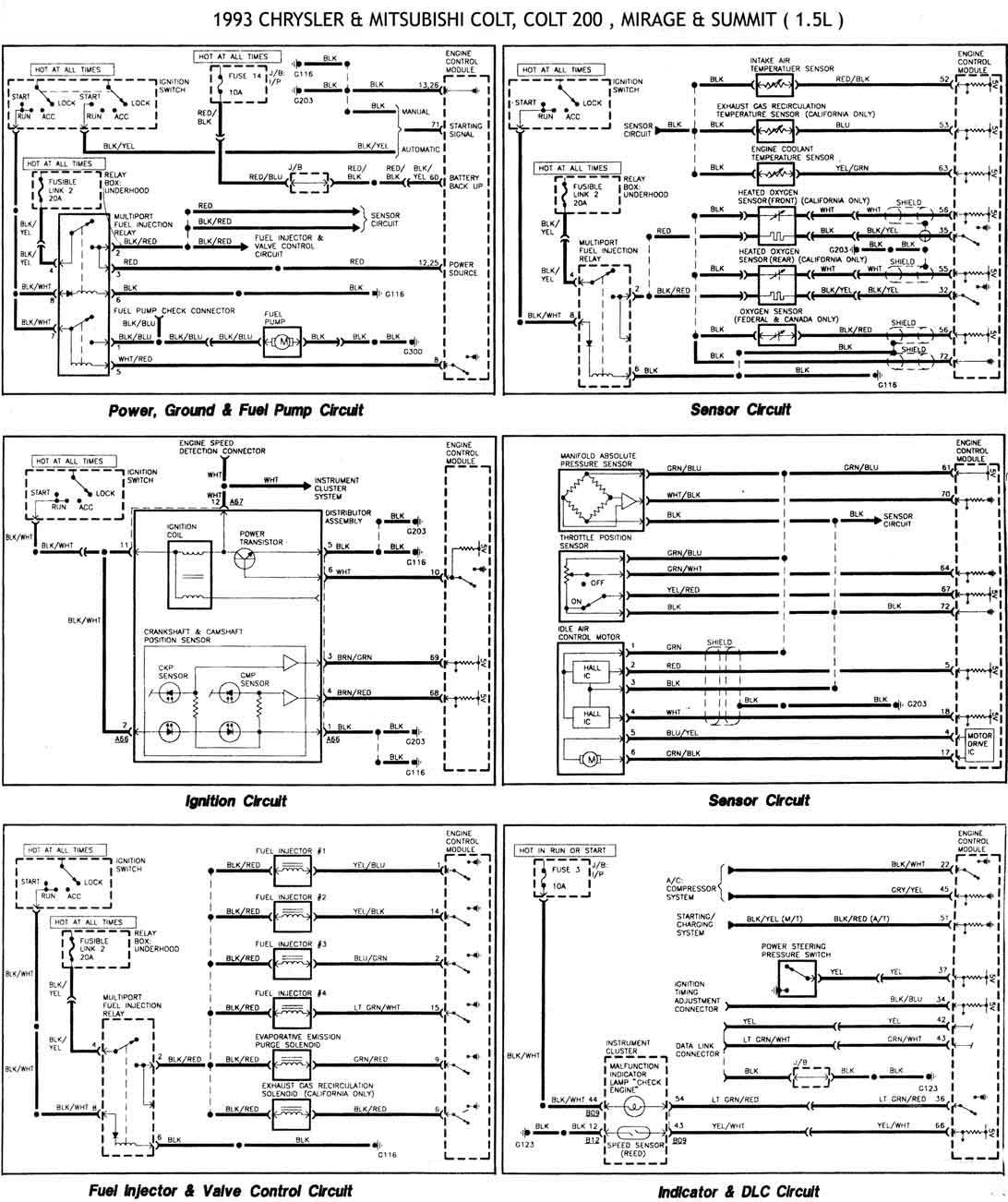

| 1993 -1.5L | ESQUEMA ELECTRICO |

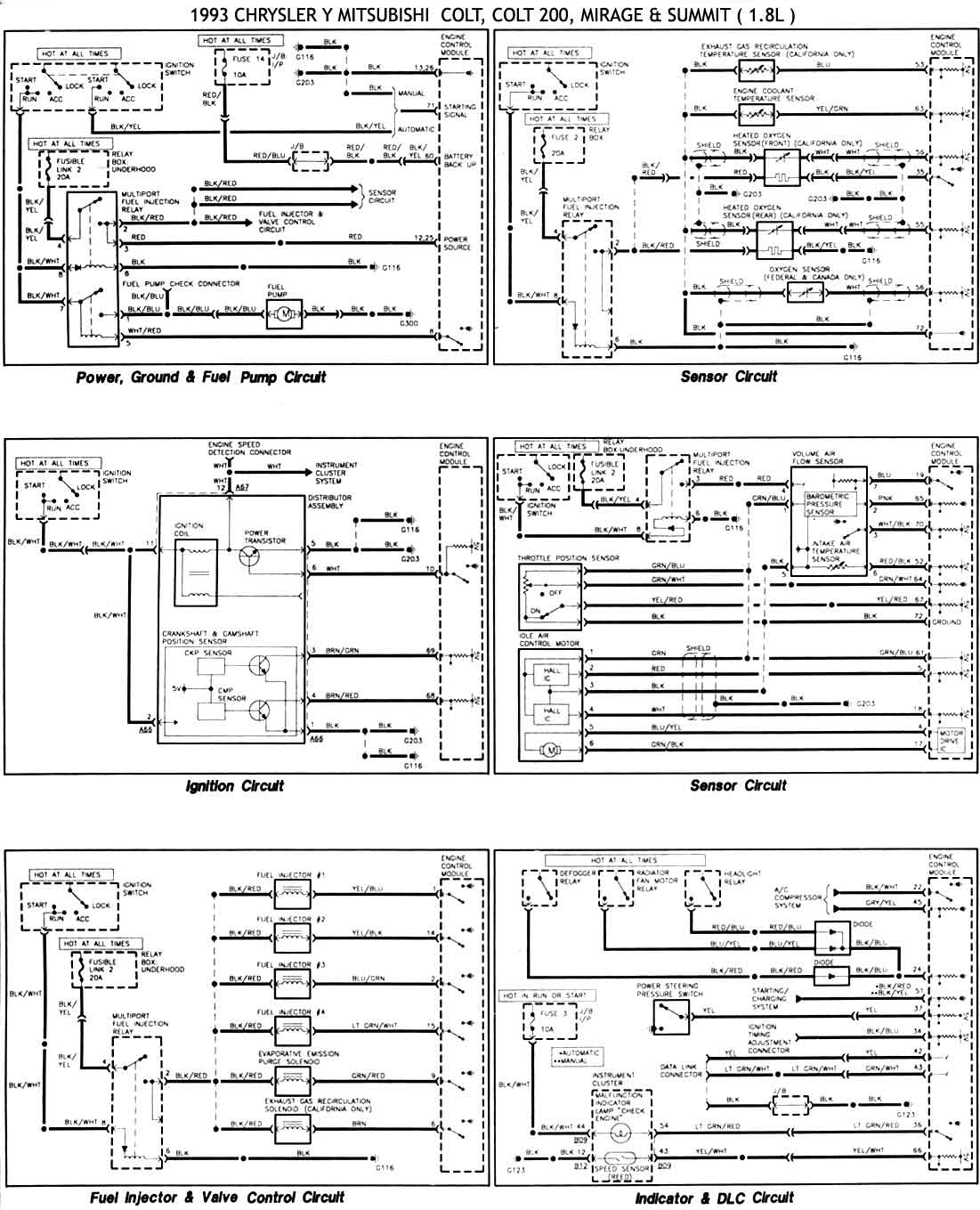

| 1993 - 1.8L | ESQUEMA ELECTRICO |
| 1992/93 - VISTA WG 1.8L | ESQUEMA ELECTRICO |

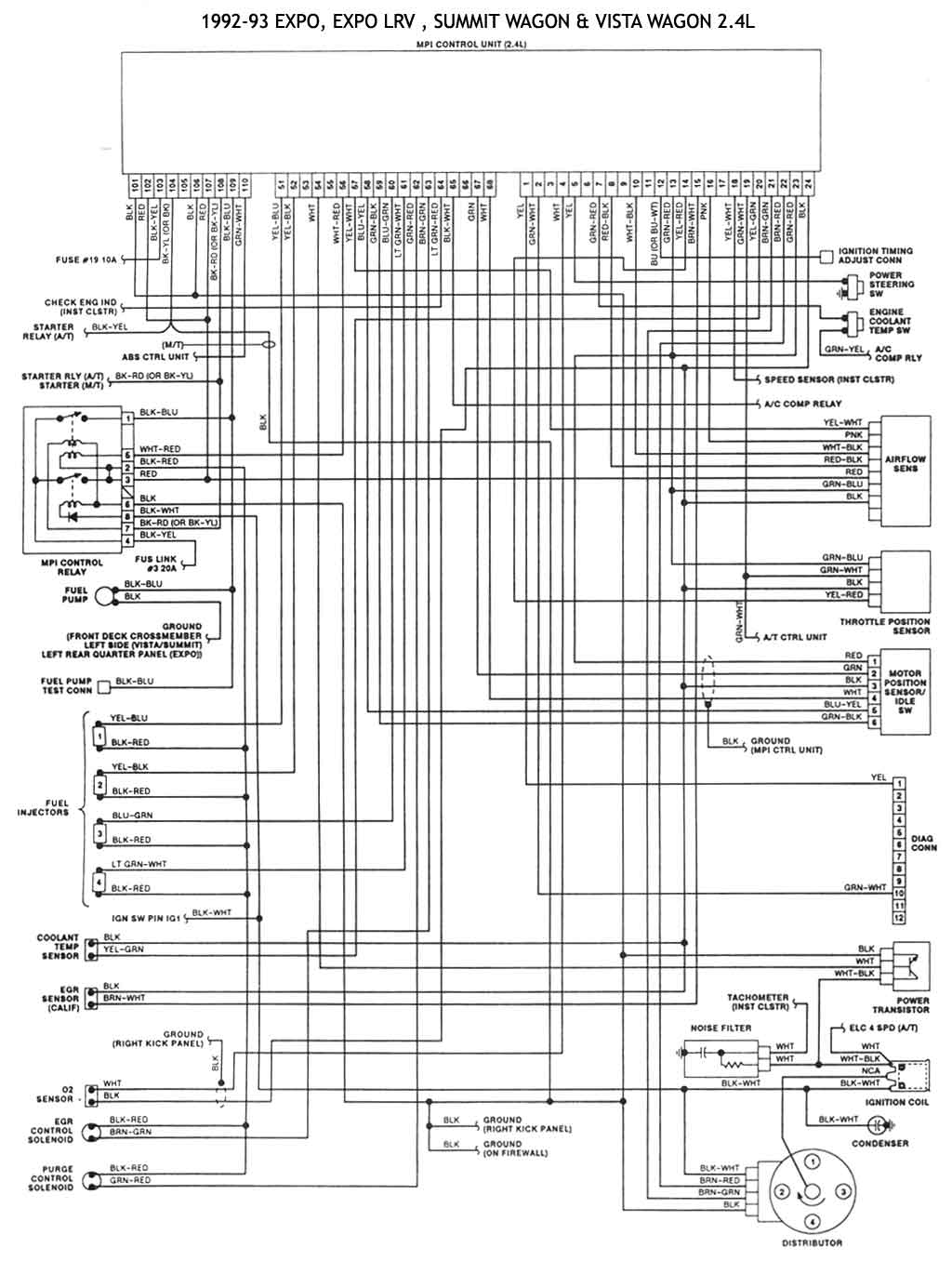

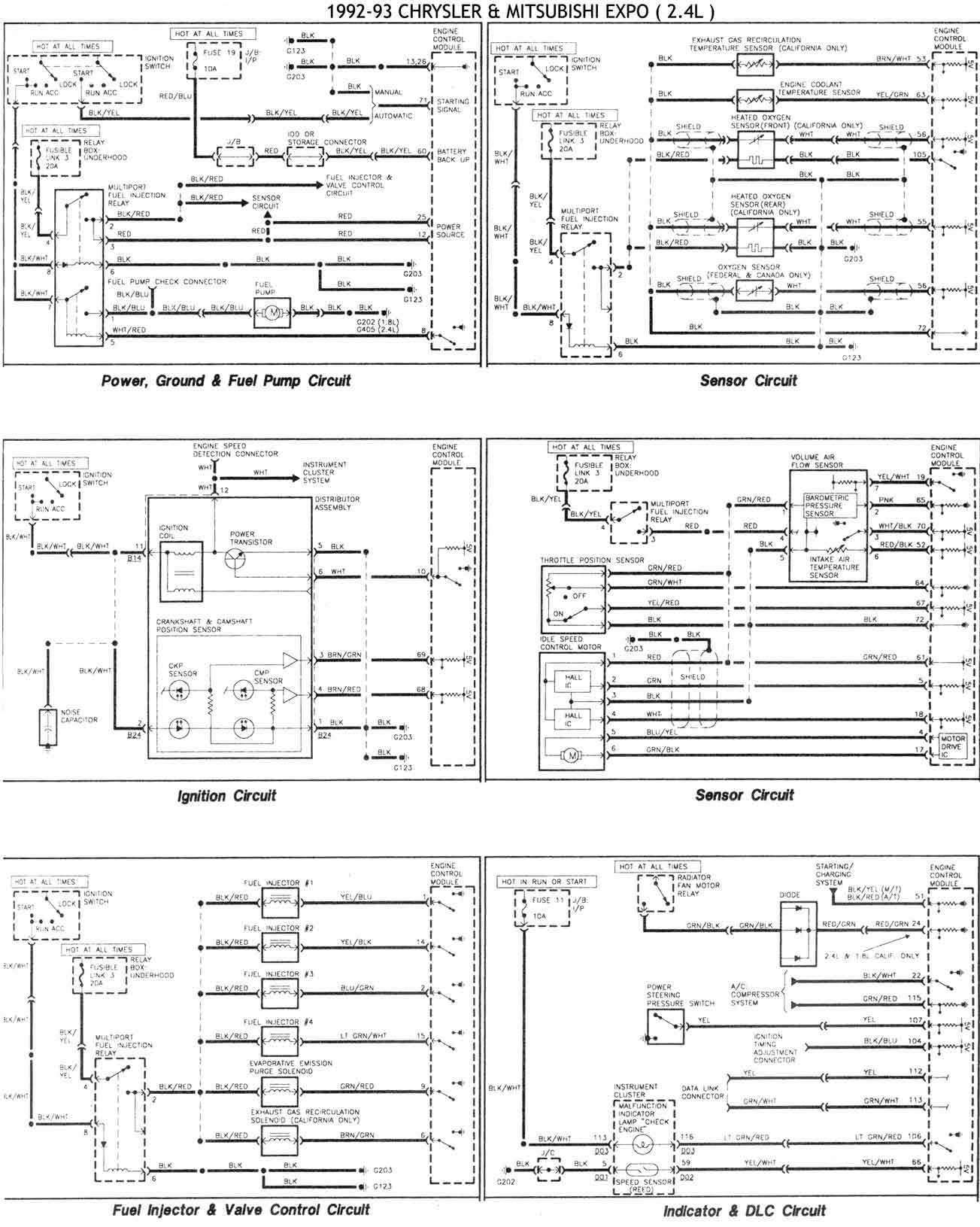

| 1992/93 - VISTA WG 2.4L | ESQUEMA ELECTRICO |
