| DIAGRAMAS - ESQUEMAS GRAPHICS - MECANICA AUTOMOTRIZ - JAGUAR 1986/93 |
JAGUAR: Diagramas, Esquemas - 1986/93 - circuito electrico |
| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| JAGUAR: XJS| XJ6 - ESQUEMAS - DIAGRAMAS - COMPONENTES - SENSORES - 1986/93 |
| XJS | |

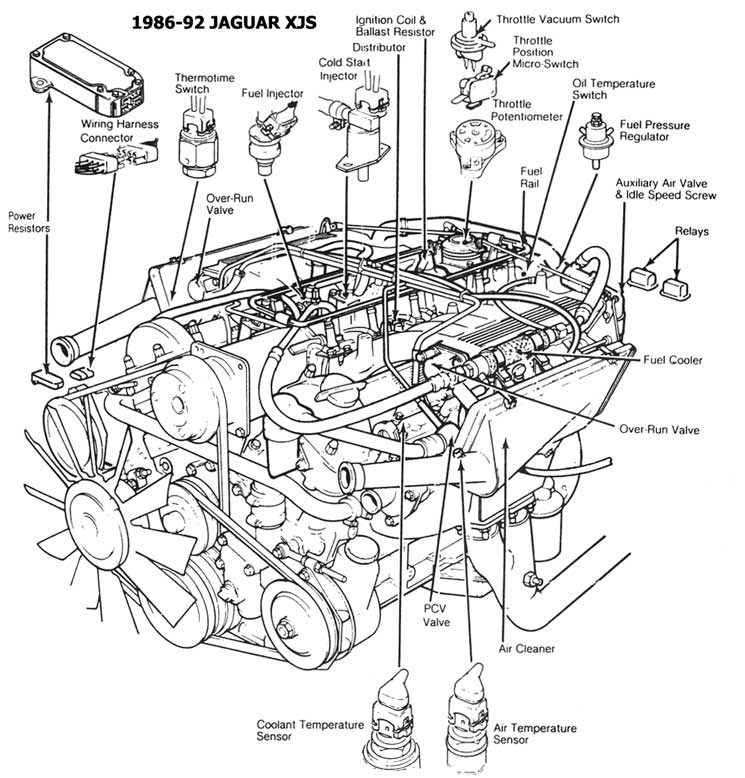

| 1986-92 XJS | UBIC. DE COMP. |
| 1993 - XJ6 1993 XJS | UBIC. DE COMP. |

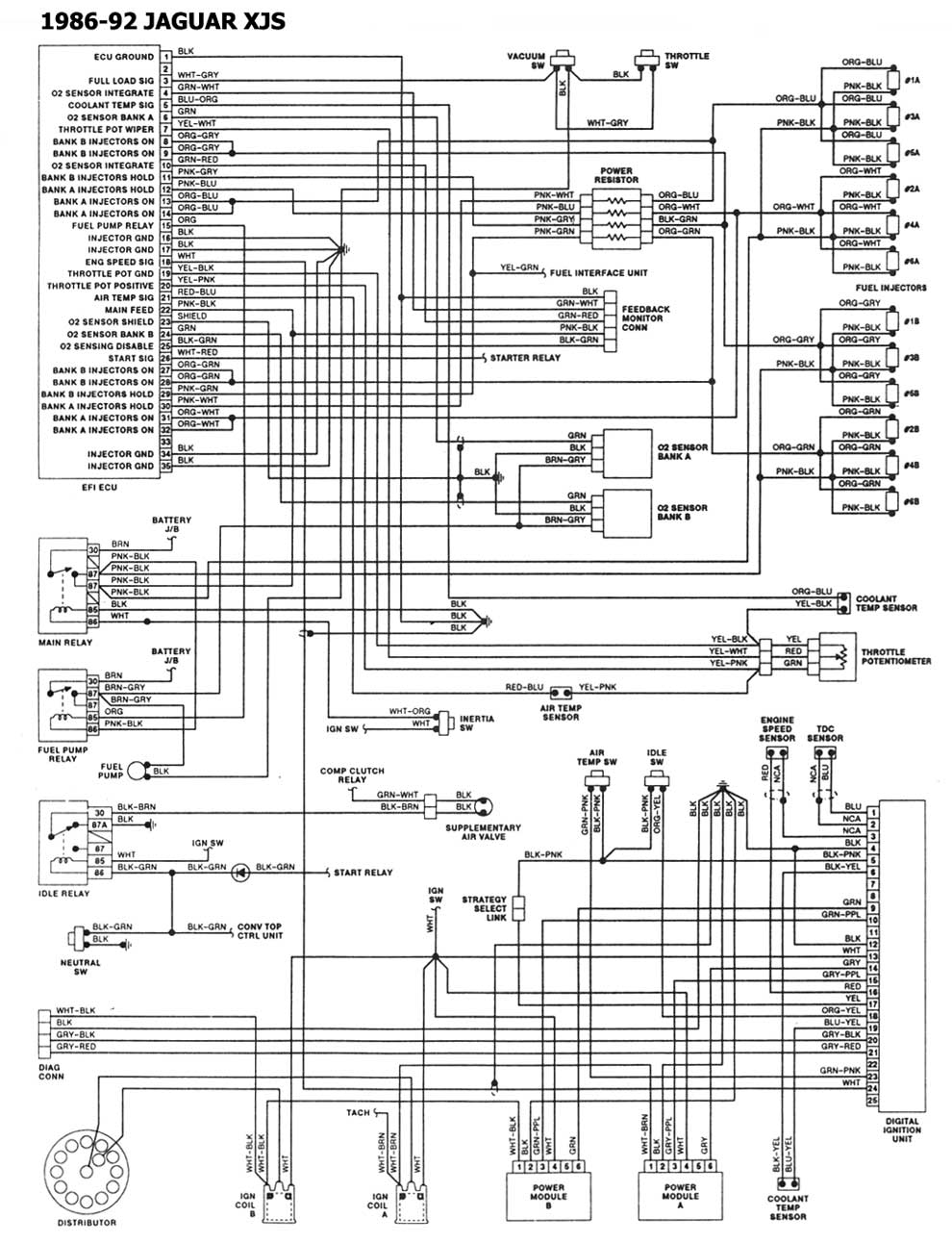

| 1986 / 92 - XJS | ESQUEMAS ELECTRICOS |

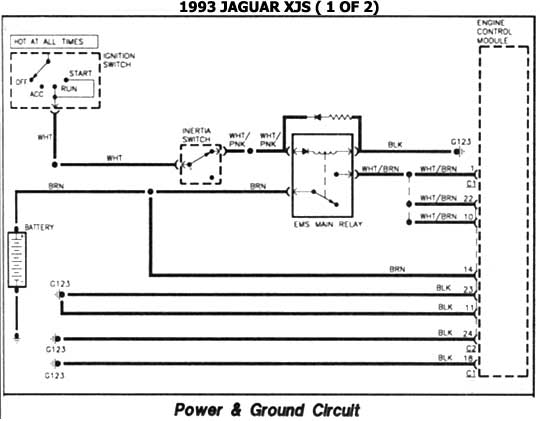

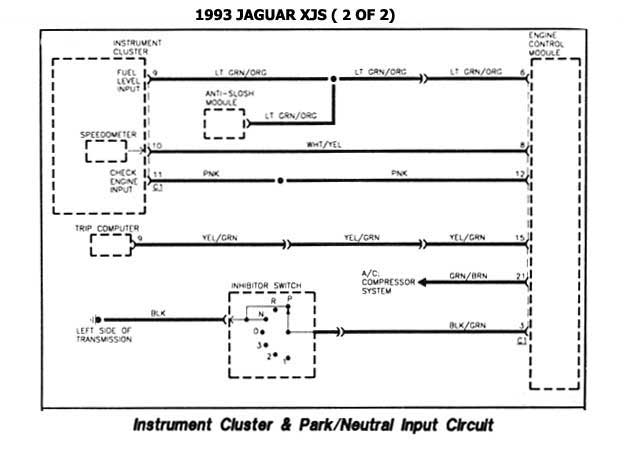

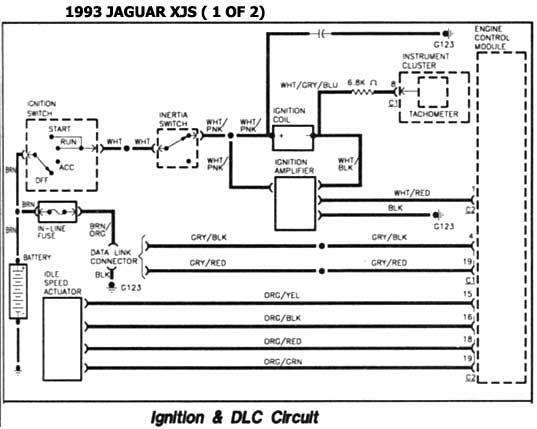

| 1993 - XJS | ESQUEMAS ELECTRICOS |

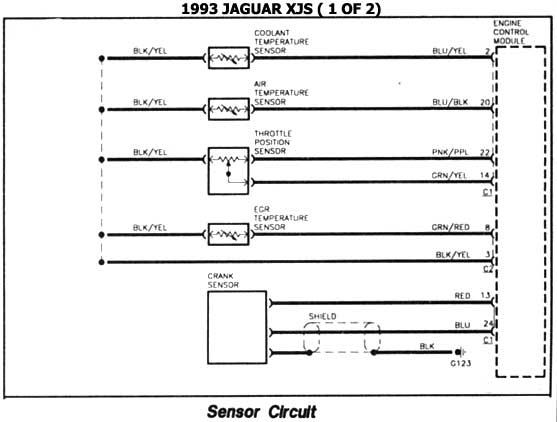

| 1993 - XJS | ESQUEMAS ELECTRICOS |

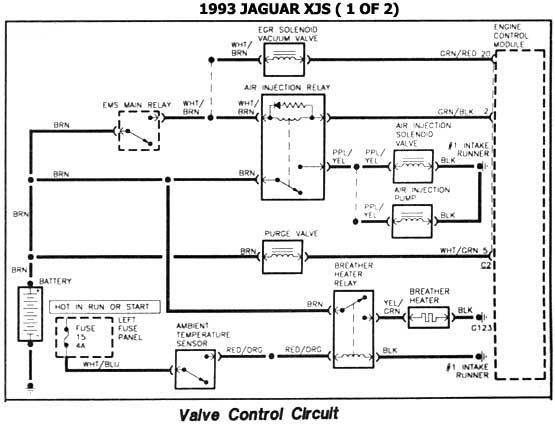

| 1993 - XJS | ESQUEMAS ELECTRICOS |

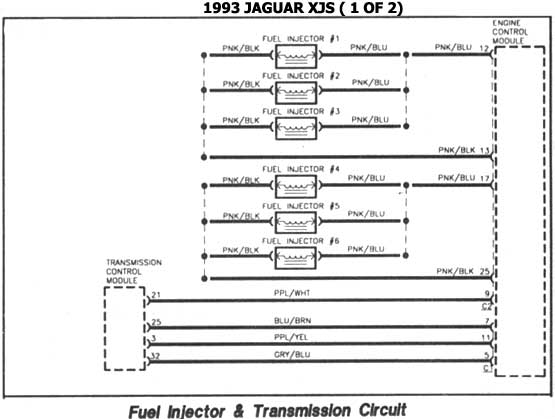

| 1993 - XJS | ESQUEMAS ELECTRICOS |
| 1993 - XJS | ESQUEMAS ELECTRICOS |
| 1993 - XJS | ESQUEMAS ELECTRICOS |
| 1993 - XJS | ESQUEMAS ELECTRICOS |
| XJ6 | |

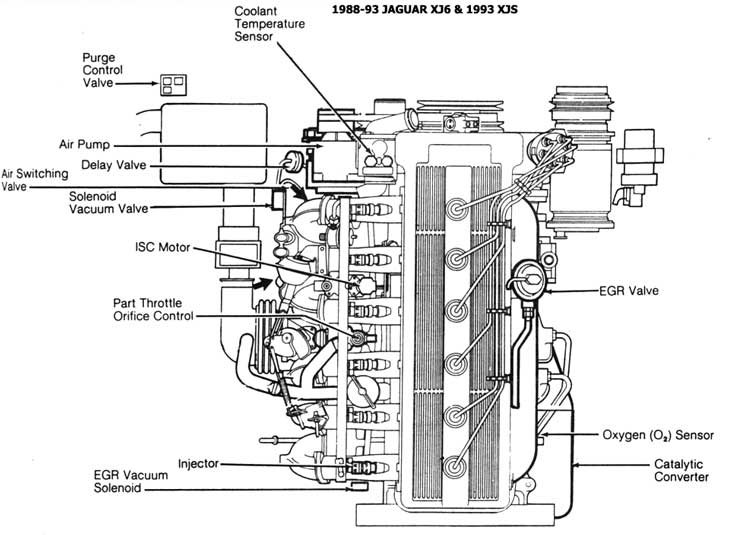

| 1988-93 - XJ6 - 1993 XJS | UBIC. DE COMP. |
| 1988-92 - XJ6 | ESQUEMAS ELECTRICOS |

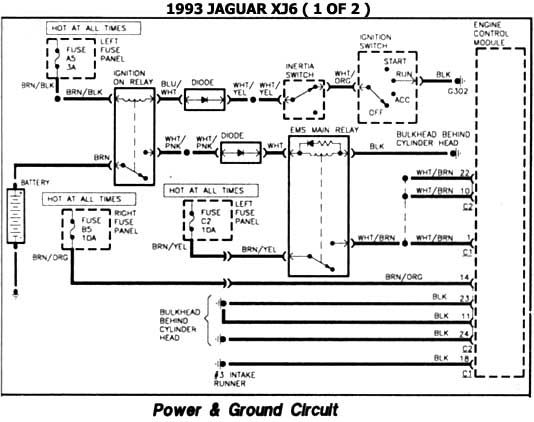

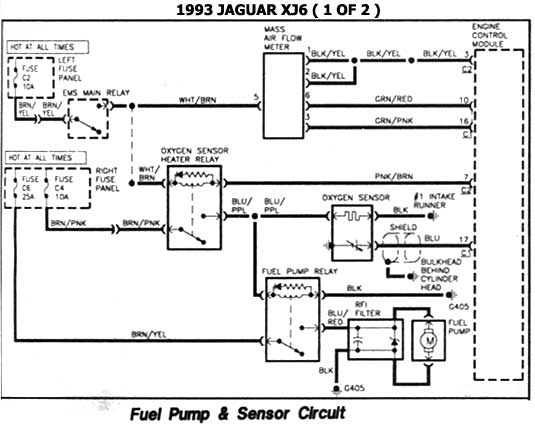

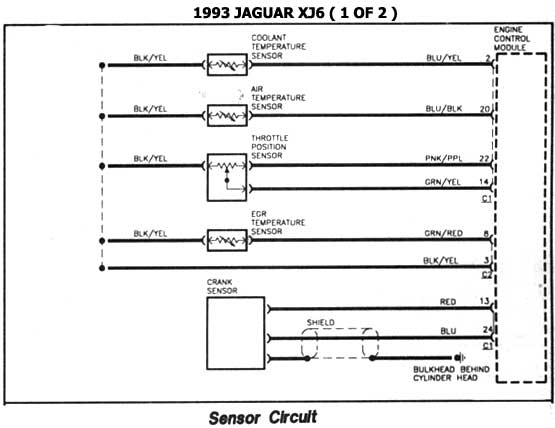

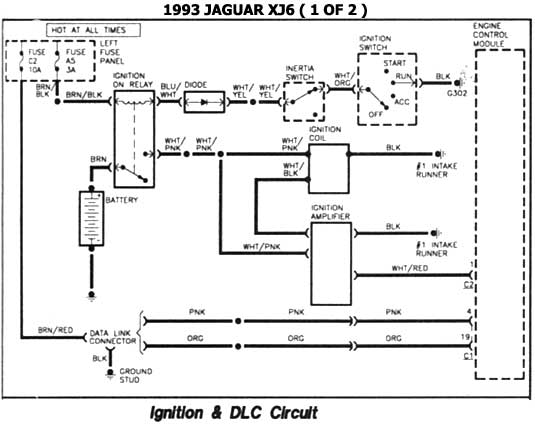

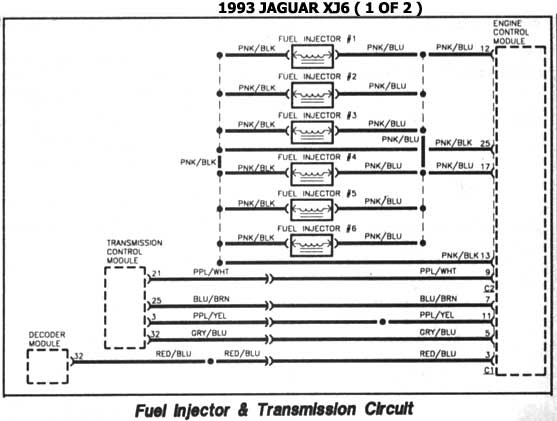

| 1993 - XJ6 | ESQUEMAS ELECTRICOS |

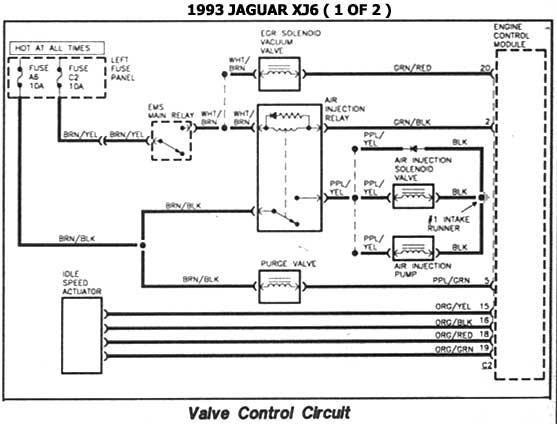

| 1993 - XJ6 | ESQUEMAS ELECTRICOS |

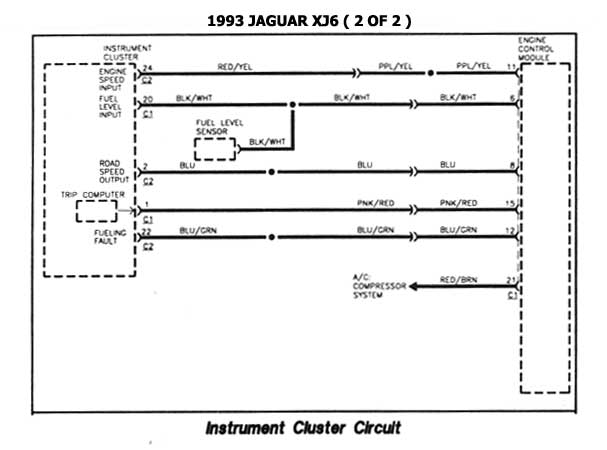

| 1993 - XJ6 | ESQUEMAS ELECTRICOS |
| 1993 - XJ6 | ESQUEMAS ELECTRICOS |
| 1993 - XJ6 | ESQUEMAS ELECTRICOS |
| 1993 - XJ6 | ESQUEMAS ELECTRICOS |
| 1993 - XJ6 | ESQUEMAS ELECTRICOS |
