| DIAGRAMAS - ESQUEMAS GRAPHICS - MECANICA AUTOMOTRIZ - ISUZU 1986/93 |
ISUZU : Pickup, Rodeo, Stylus, Trooper - 1986/93 - circuito electrico |
| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| ISUZU - PICKUP | RODEO | STYLUS | TROOPER - ESQUEMAS - DIAGRAMAS - 1986/93 |
| PICKUP | |

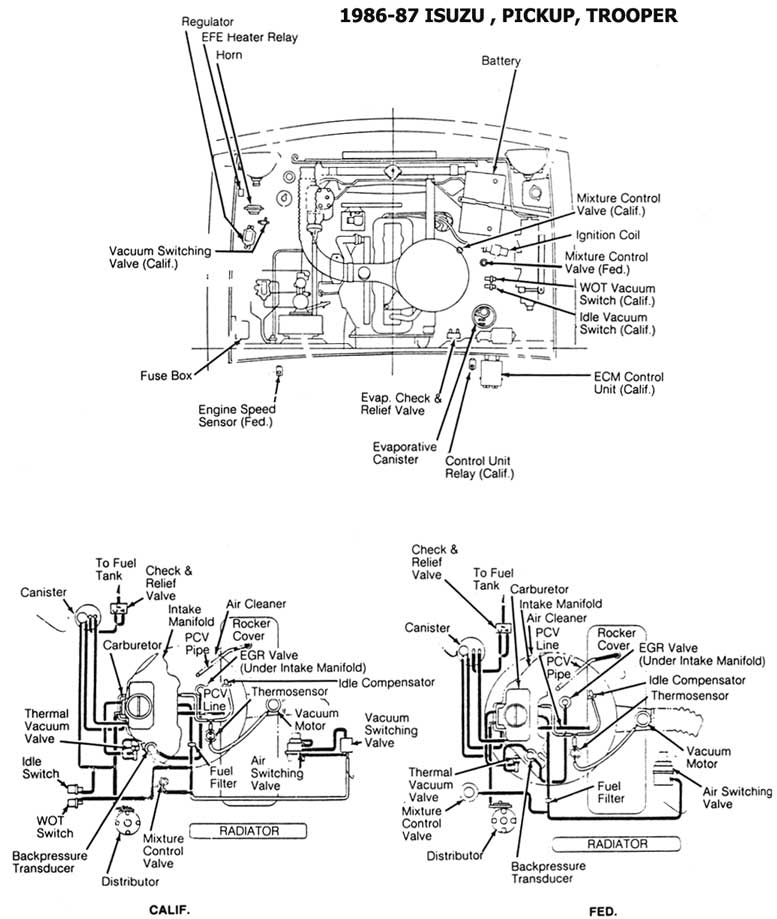

| 1986-87 | UBIC. DE COMP. |

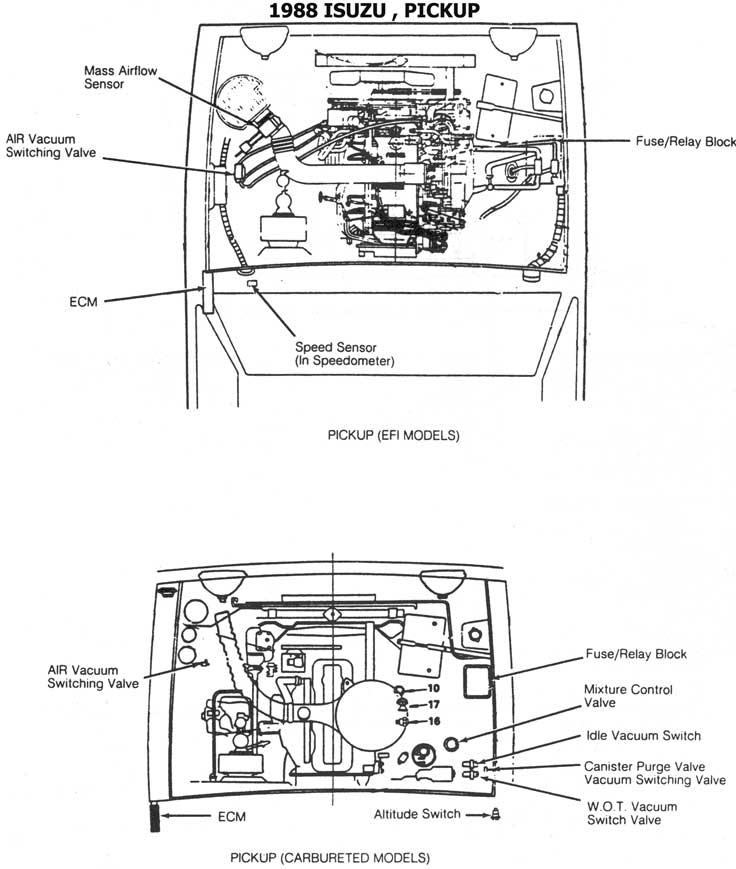

| 1988 | UBIC. DE COMP. |

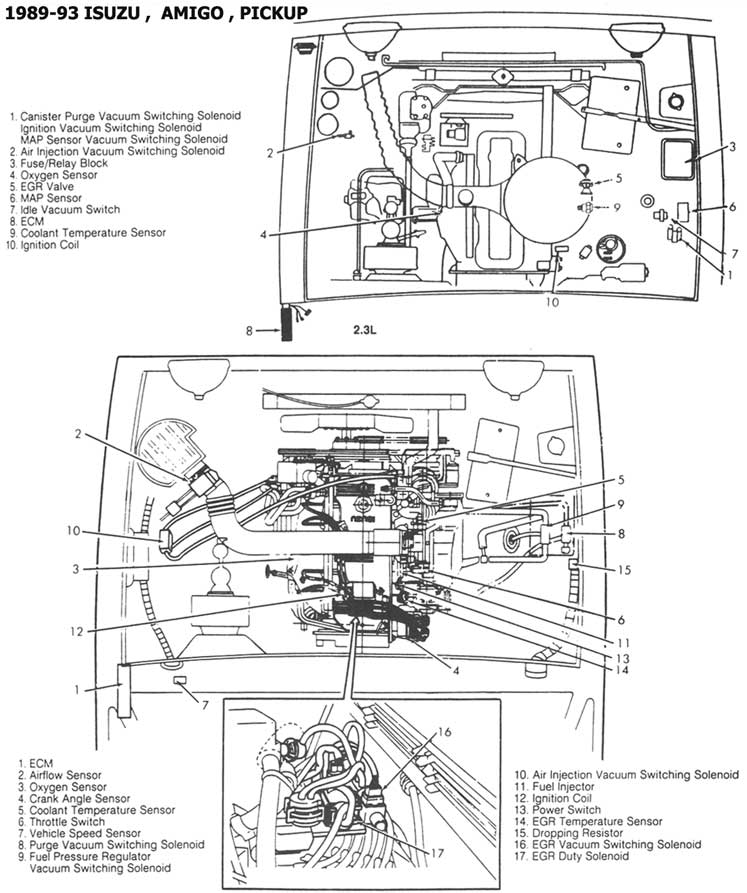

| 1989-93 - 2.3L, 2.6L | UBIC. DE COMP. |

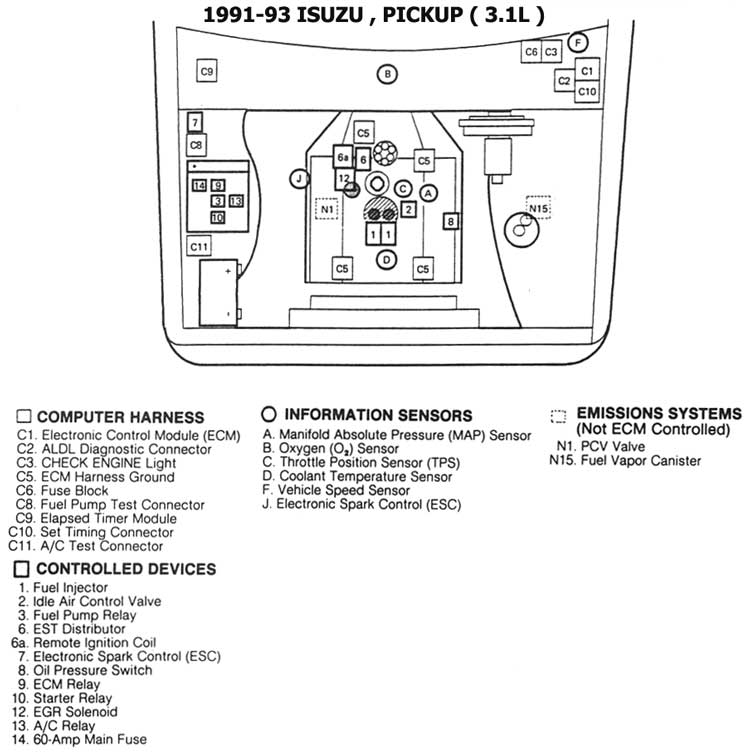

| 1991-93 - 3.1L | UBIC. DE COMP. |
| 1986-88 - CARBURADOR | ESQUEMAS ELECTRICOS |
| 1989-93 - CARBURADOR 2.3L | ESQUEMAS ELECTRICOS |

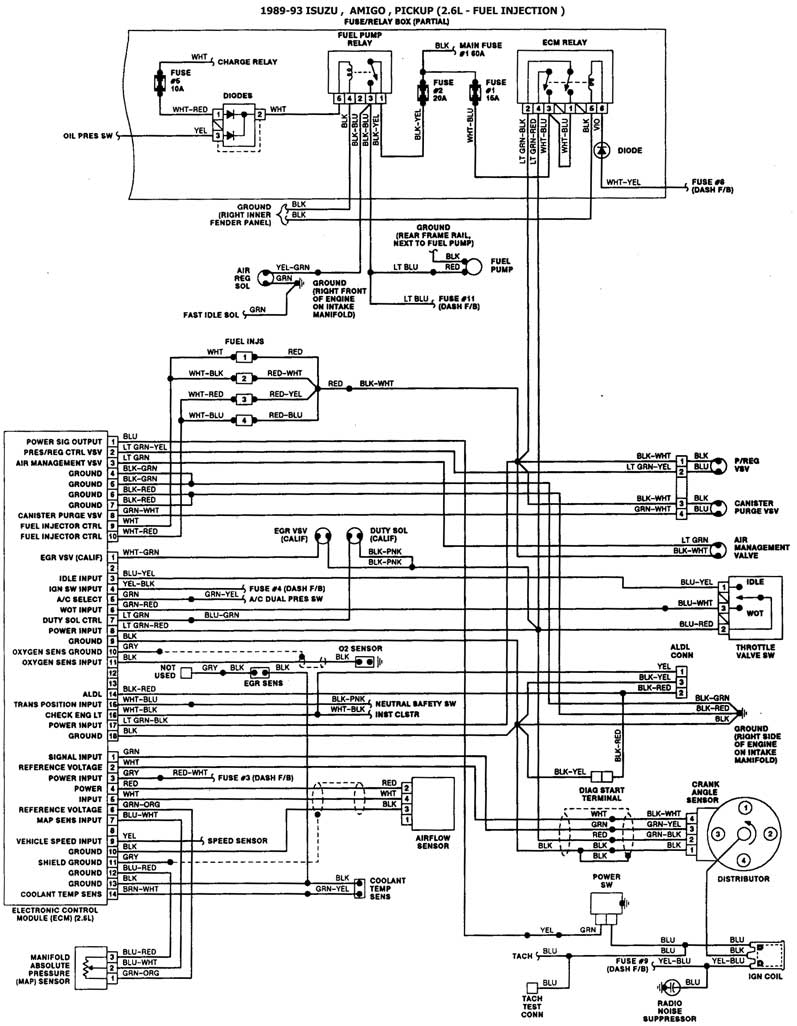

| 1989-93 - PFI 2.6L | ESQUEMAS ELECTRICOS |
| 1991-93 - 3.1L | ESQUEMAS ELECTRICOS |
| RODEO | |

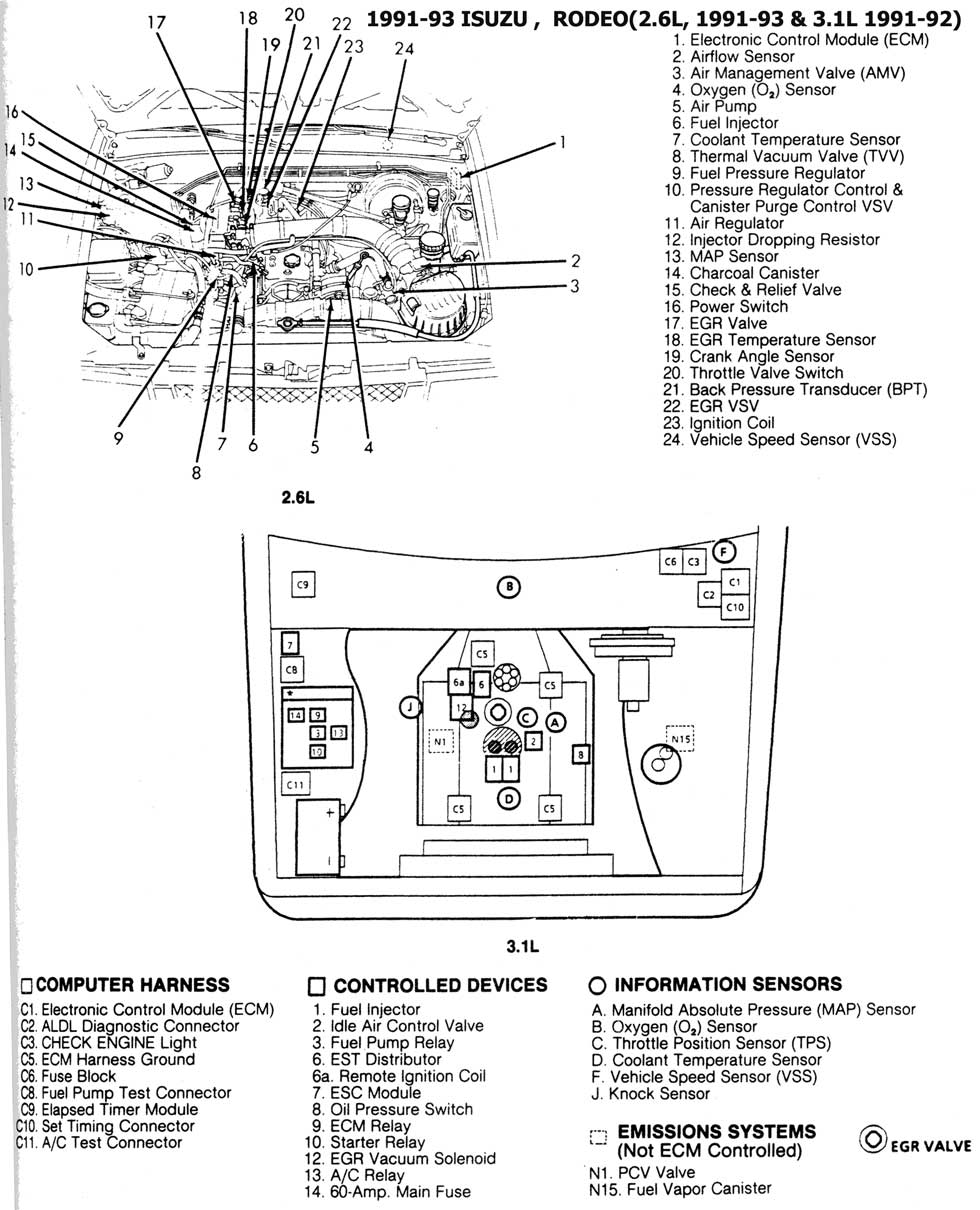

| 1991-93 - 2.6L, 3.1L | UBIC. DE COMP. |
| 19933.2L | UBIC. DE COMP. |
| 1991-93 - 3.1L | ESQUEMAS ELECTRICOS |
| 1993 - 3.2L FUEL CONTROL | ESQUEMAS ELECTRICOS |

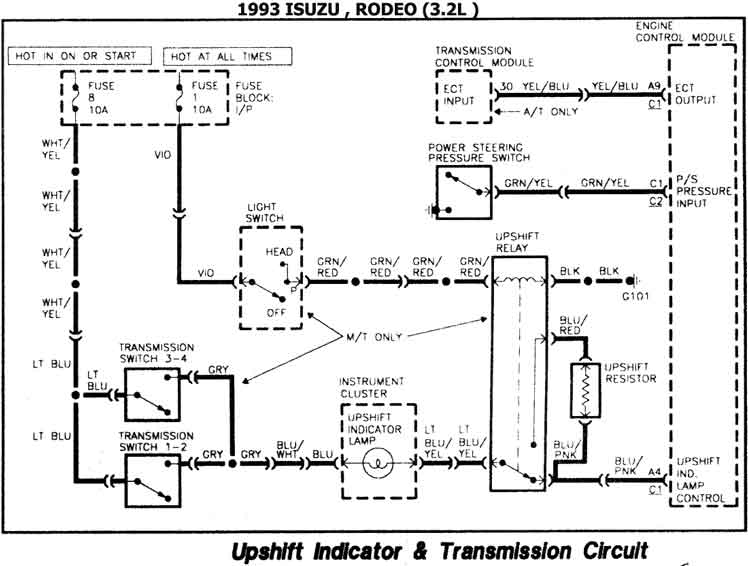

| 1993 - 3.2L TRANSMISION | ESQUEMAS ELECTRICOS |

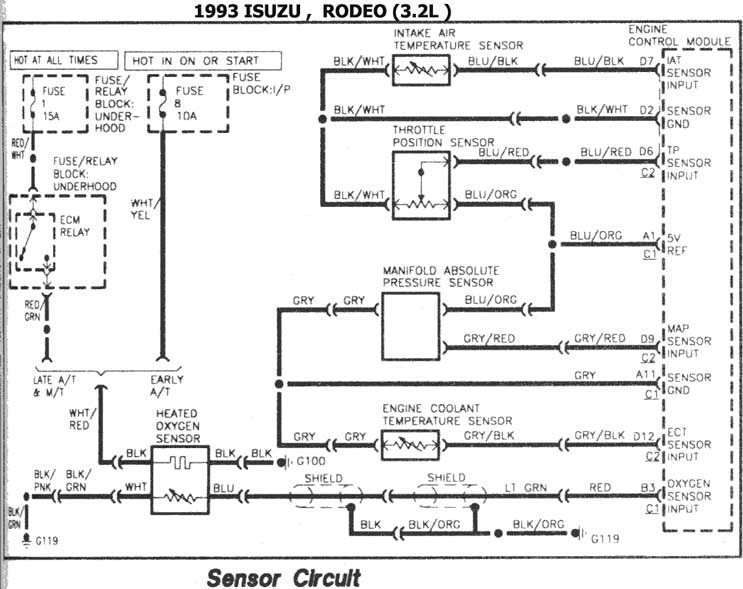

| 1993 - 3.2L SENSORES | ESQUEMAS ELECTRICOS |

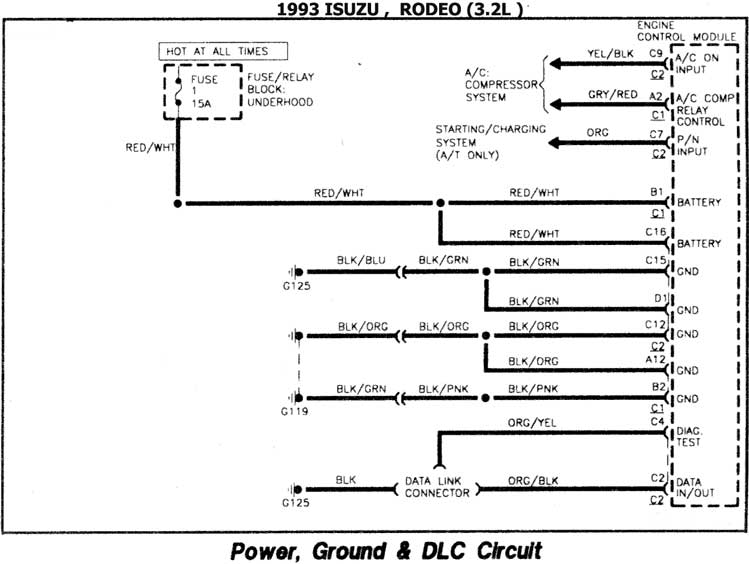

| 1993 - 3.2L POWER , GROUND, DLC.CIRCUIT | ESQUEMAS ELECTRICOS |

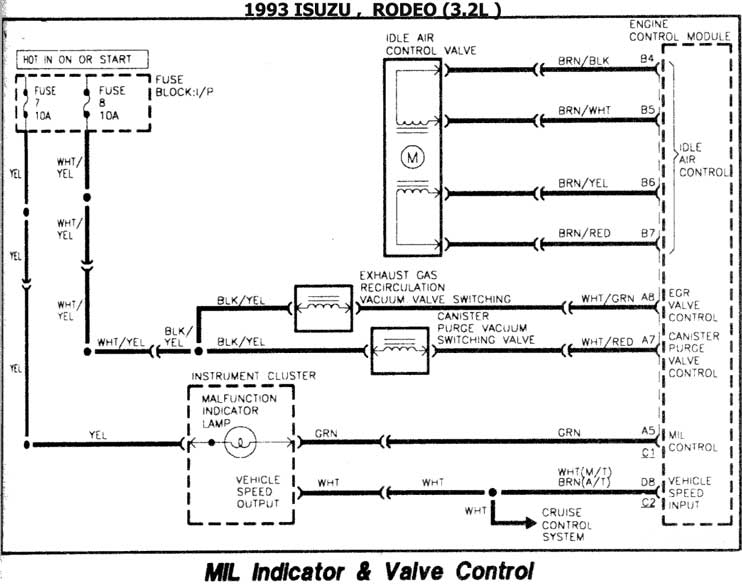

| 1993 - 3.2LLUZ INDICADORA [MIL] | ESQUEMAS ELECTRICOS |

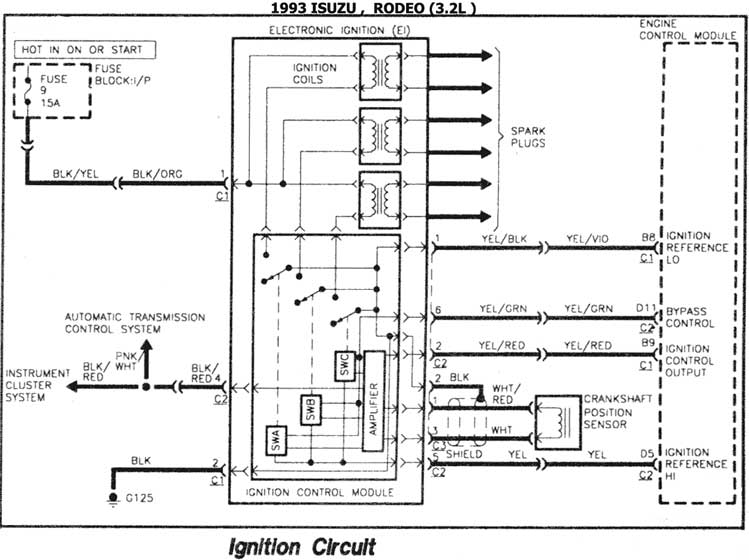

| 1993 - 3.2L ENCENDIDO | ESQUEMAS ELECTRICOS |
| STYLUS | |
| 1991-93 - SOHC | UBIC. DE COMP. |

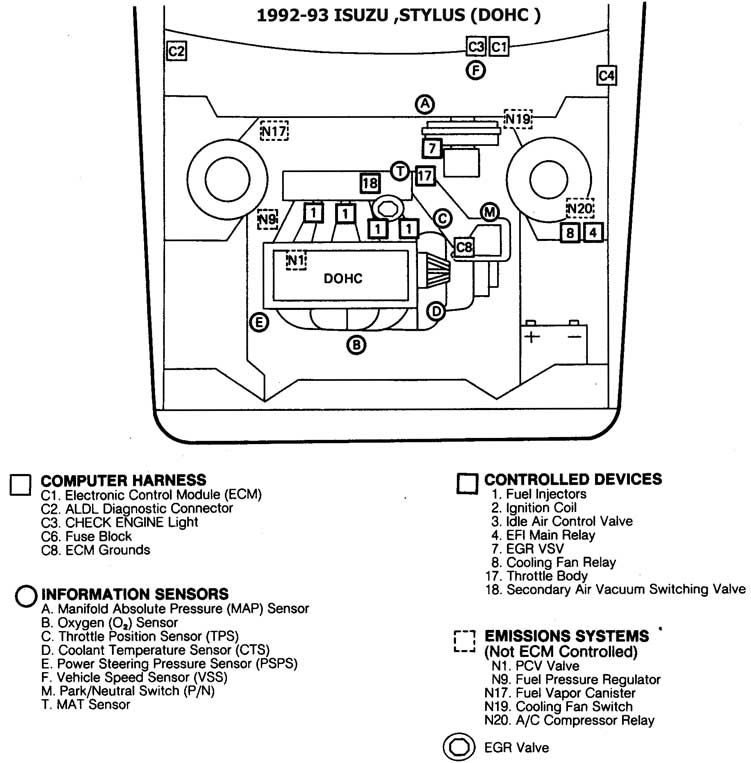

| 1992-93 - DOHC | UBIC. DE COMP. |
| 1991-93 | ESQUEMAS ELECTRICOS |
| TROOPER | |
| 1986-87 | UBIC. DE COMP. |

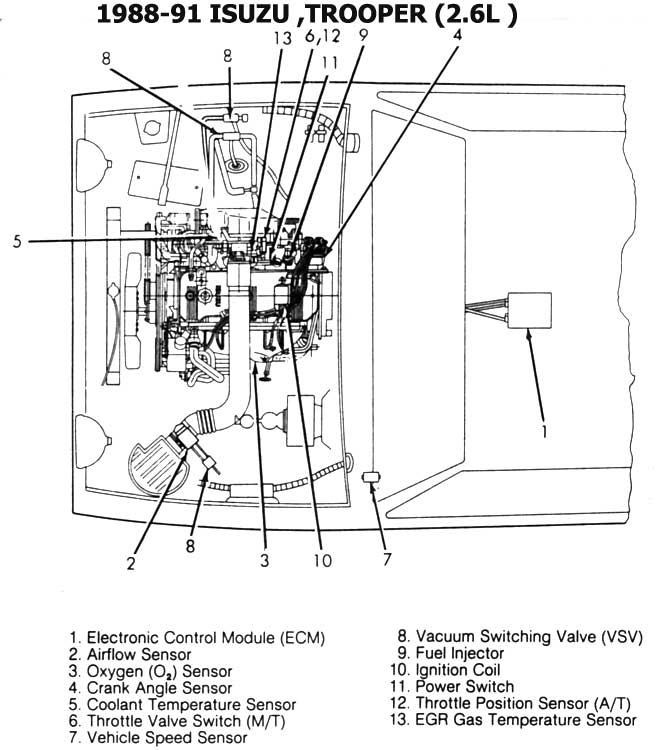

| 1988-91 - 2.6L | UBIC. DE COMP. |

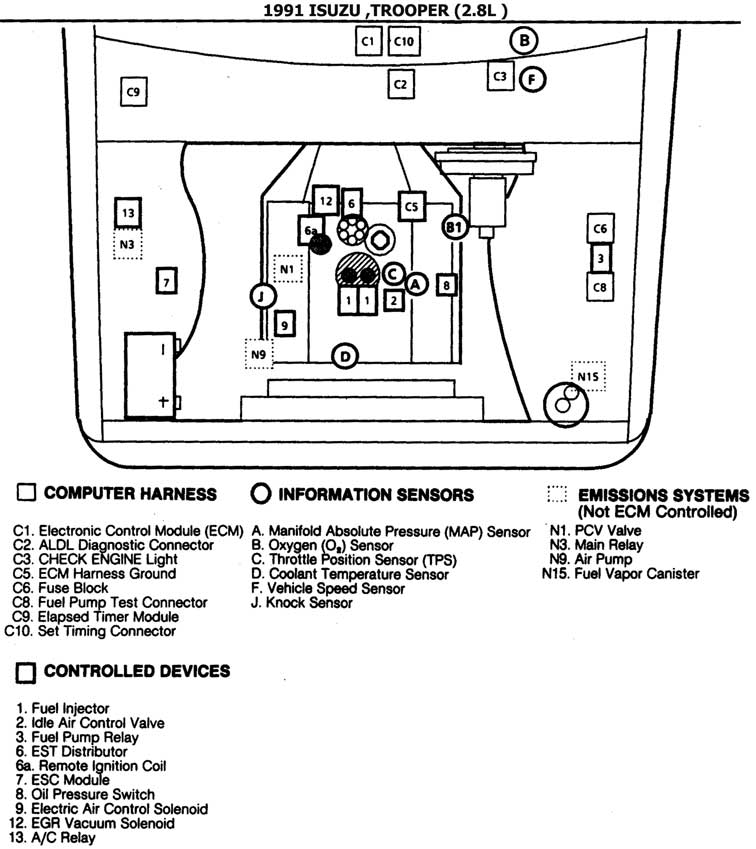

| 1991 - 2.8L | UBIC. DE COMP. |

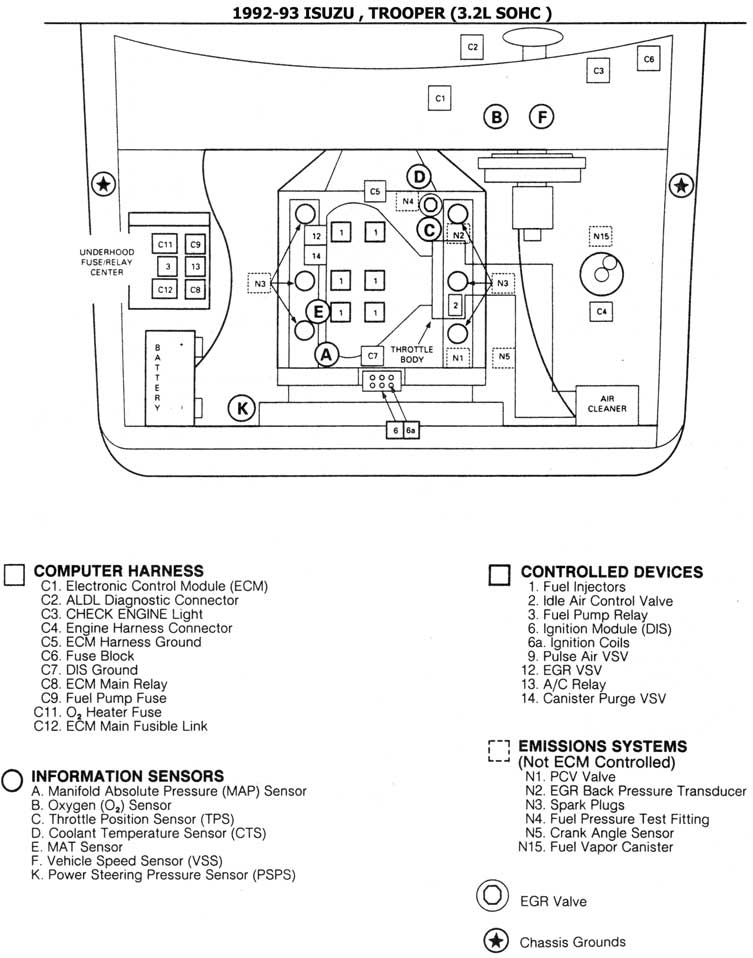

| 1992-93 - 3.2L SOHC | UBIC. DE COMP. |

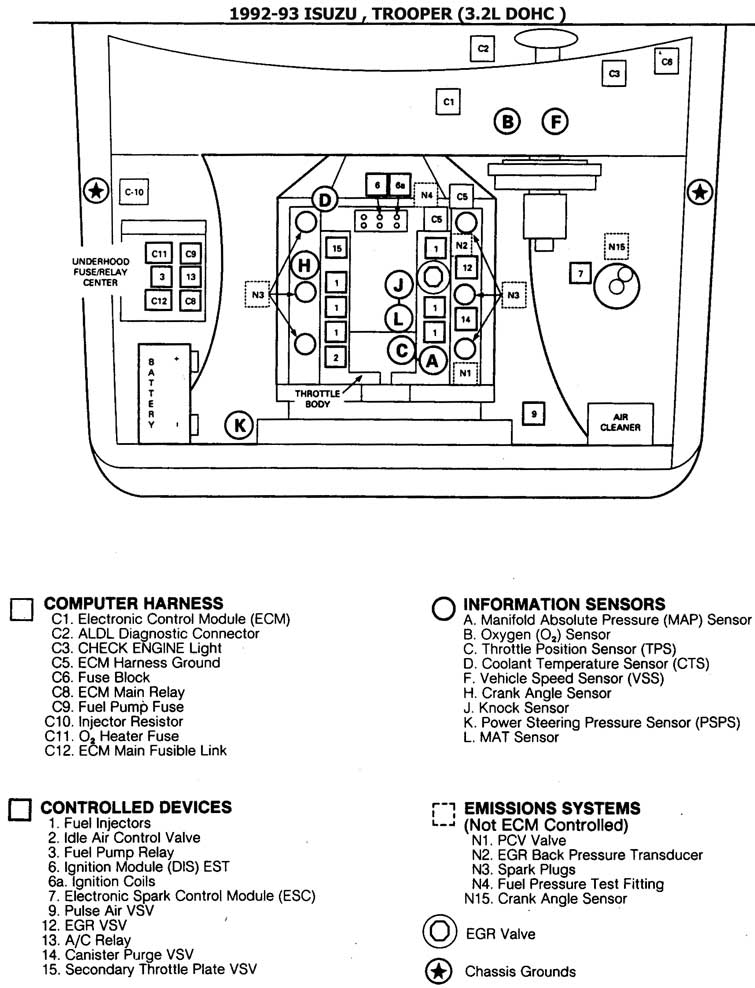

| 1992-93 - 3.2L DOHC | UBIC. DE COMP. |
| 1986-88 - CARBURADOR | ESQUEMAS ELECTRICOS |

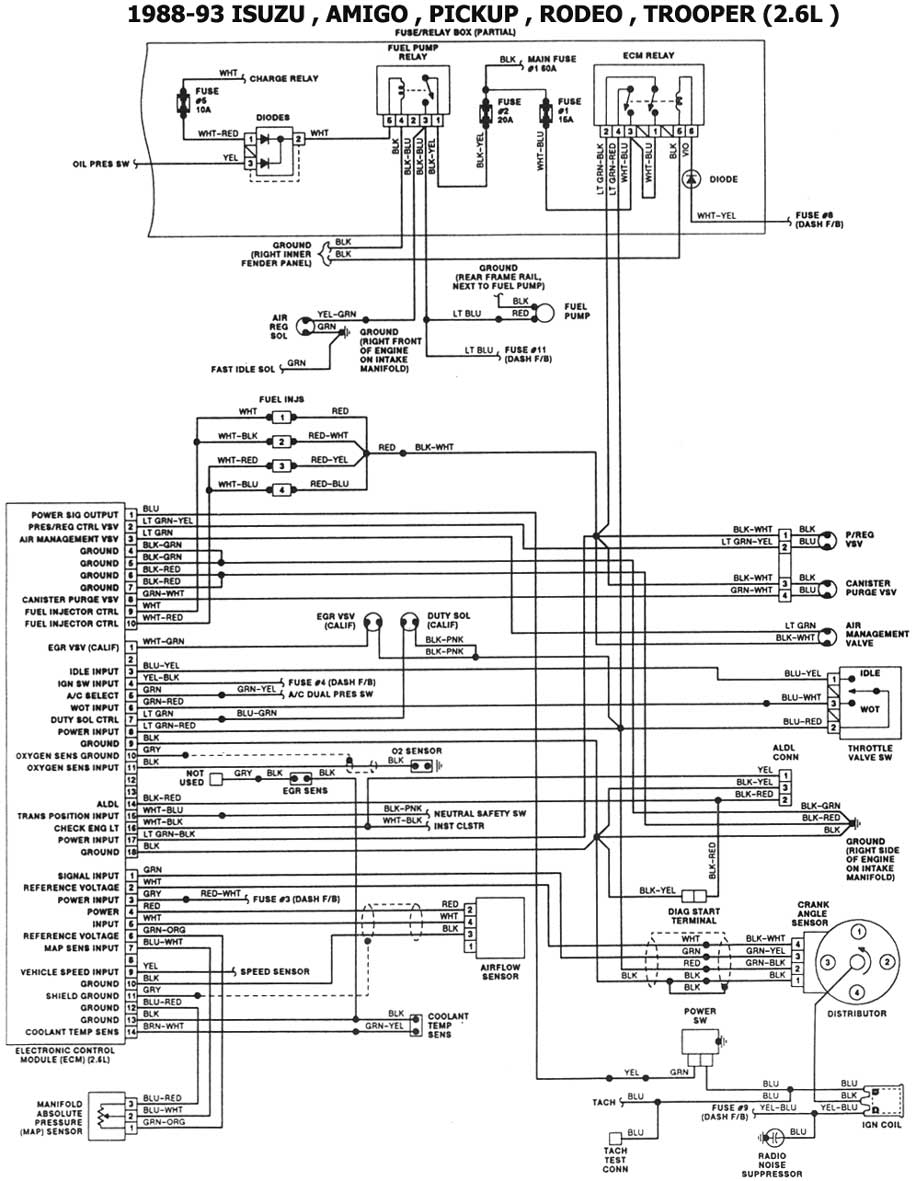

| 1988-93 - 2.6L PFI | ESQUEMAS ELECTRICOS |

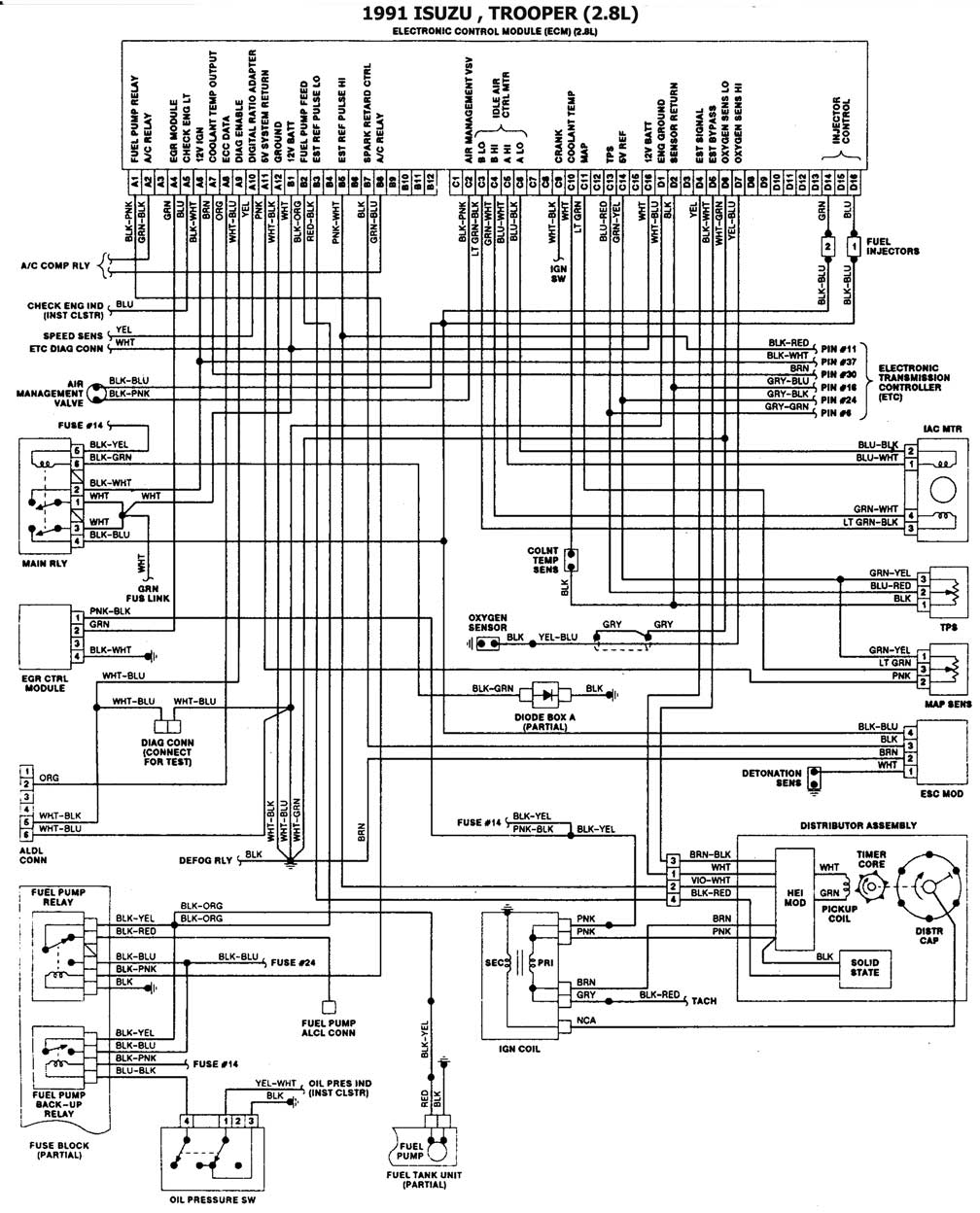

| 1991 - 2.8L | ESQUEMAS ELECTRICOS |

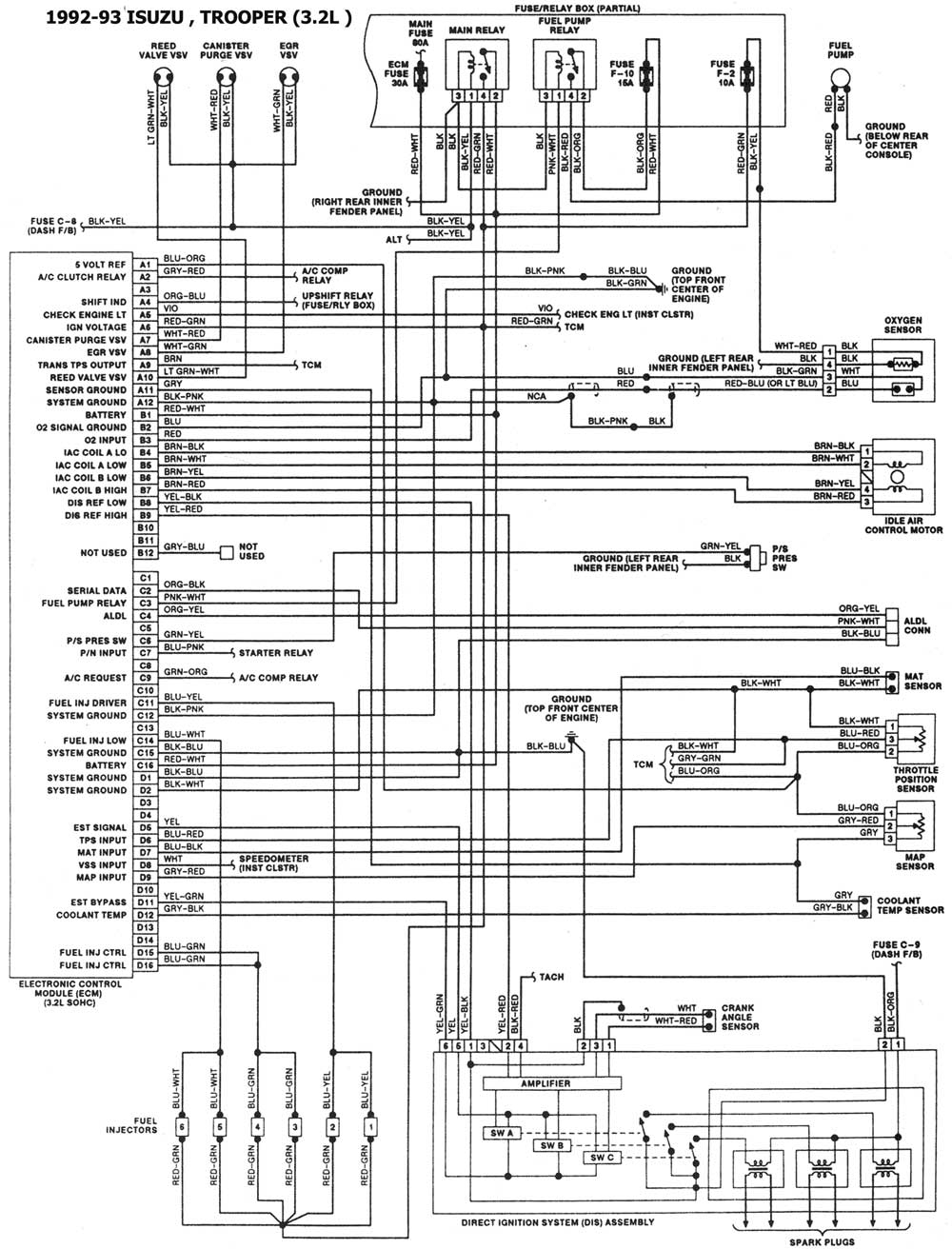

| 1992-93 - 3.2L | ESQUEMAS ELECTRICOS |
