| DIAGRAMAS - ESQUEMAS GRAPHICS - MECANICA AUTOMOTRIZ - ISUZU 1986/93 |
ISUZU: Amigo, Mark, impulse, Diagramas 1986/93 - circuito electrico |
| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| ISUZU - AMIGO | I MARK | IMPULSE | ESQUEMAS - DIAGRAMAS - COMPONENTES - 1986/93 |
| AMIGO | |
| 1989-93 - PICKUP | UBICACION DE COMPONENTES |
| 1989-93 - PICKUP CARB 2.3L | ESQUEMAS ELECTRICOS |
| 1989-93 - PICKUP PFI 2.6L | ESQUEMAS ELECTRICOS |
| I-MARK | |

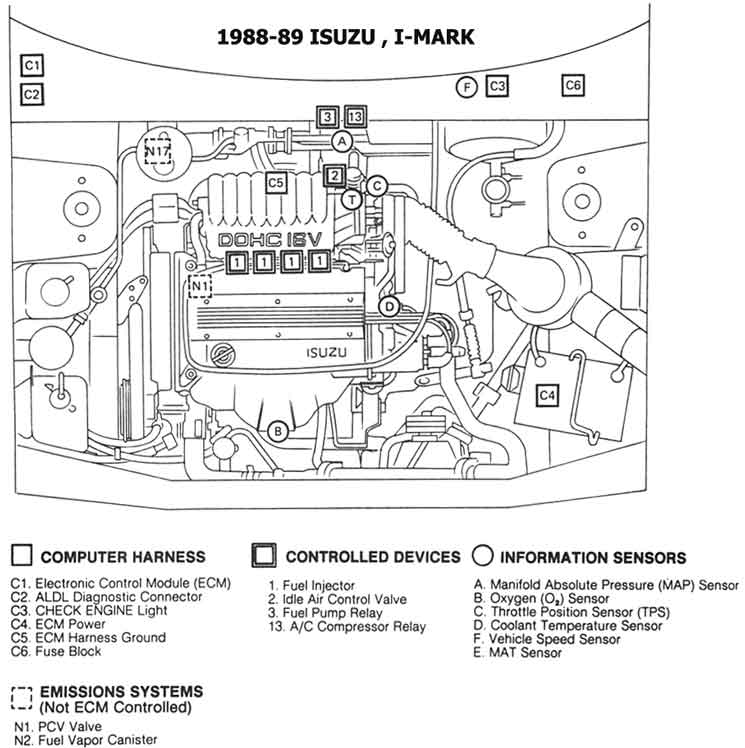

| 1988-89 | UBICACION DE COMPONENTES |

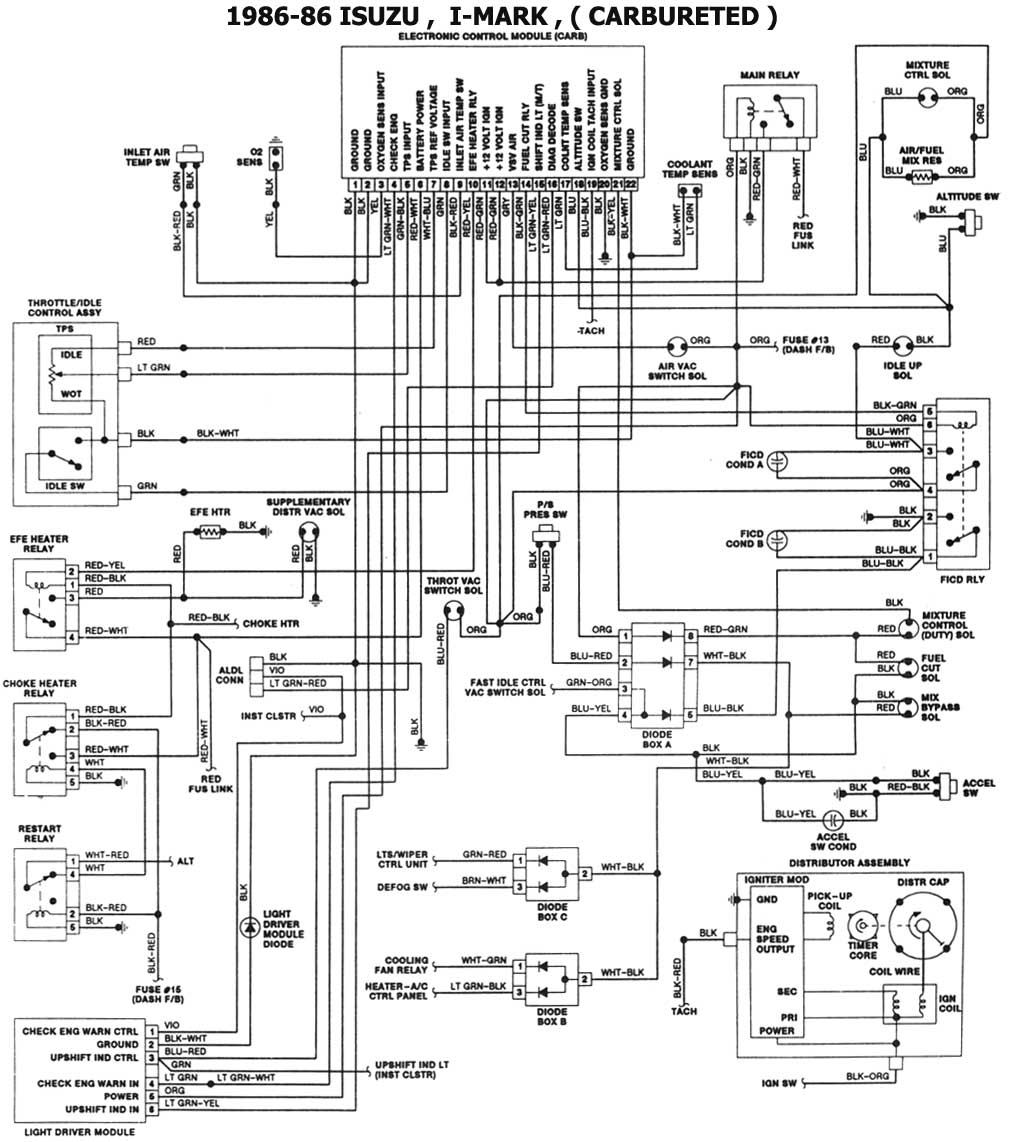

| 1986-89 - CARB. | ESQUEMAS ELECTRICOS |

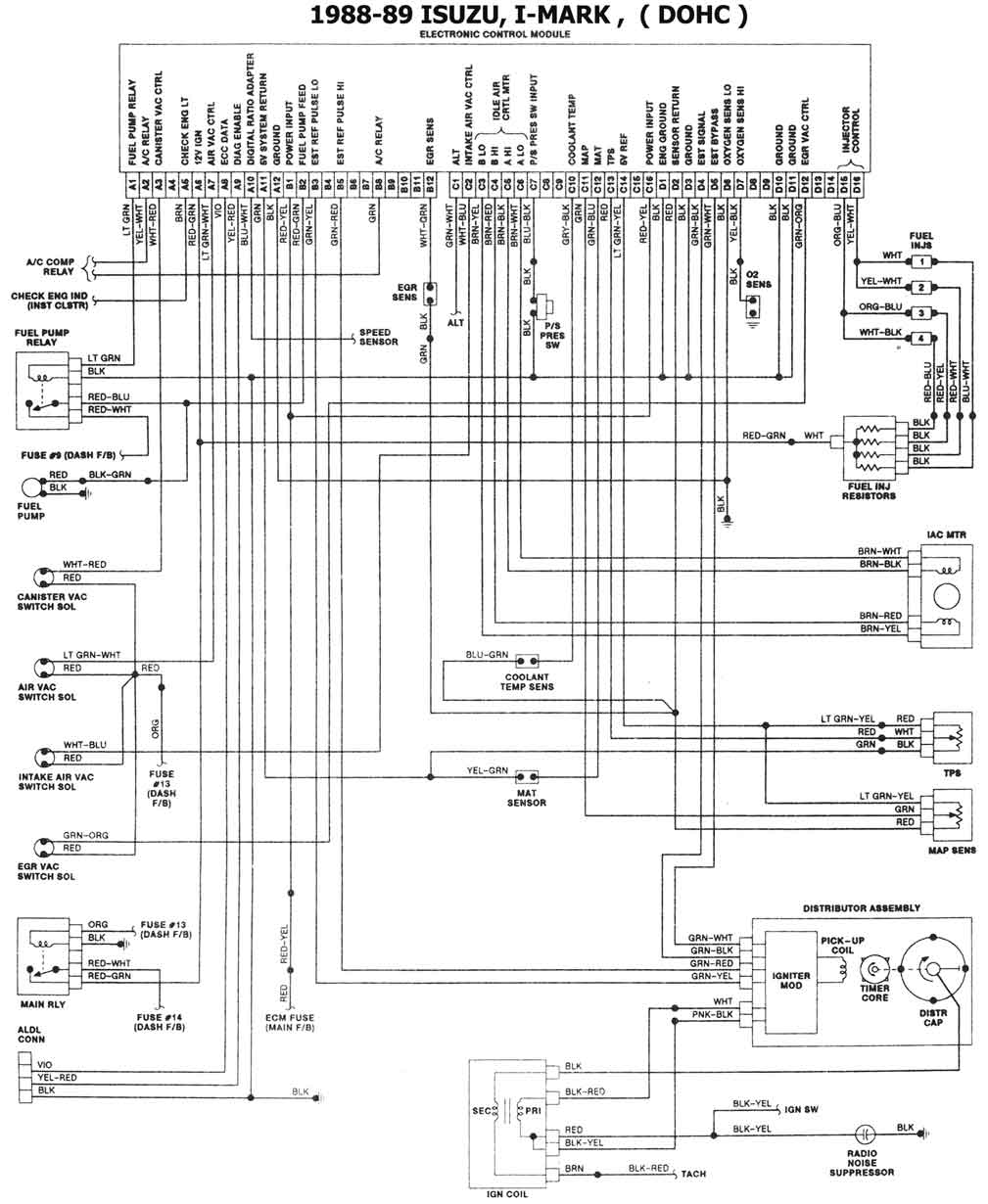

| 1988-89 - PFI DOHC | ESQUEMAS ELECTRICOS |
| IMPULSE | |

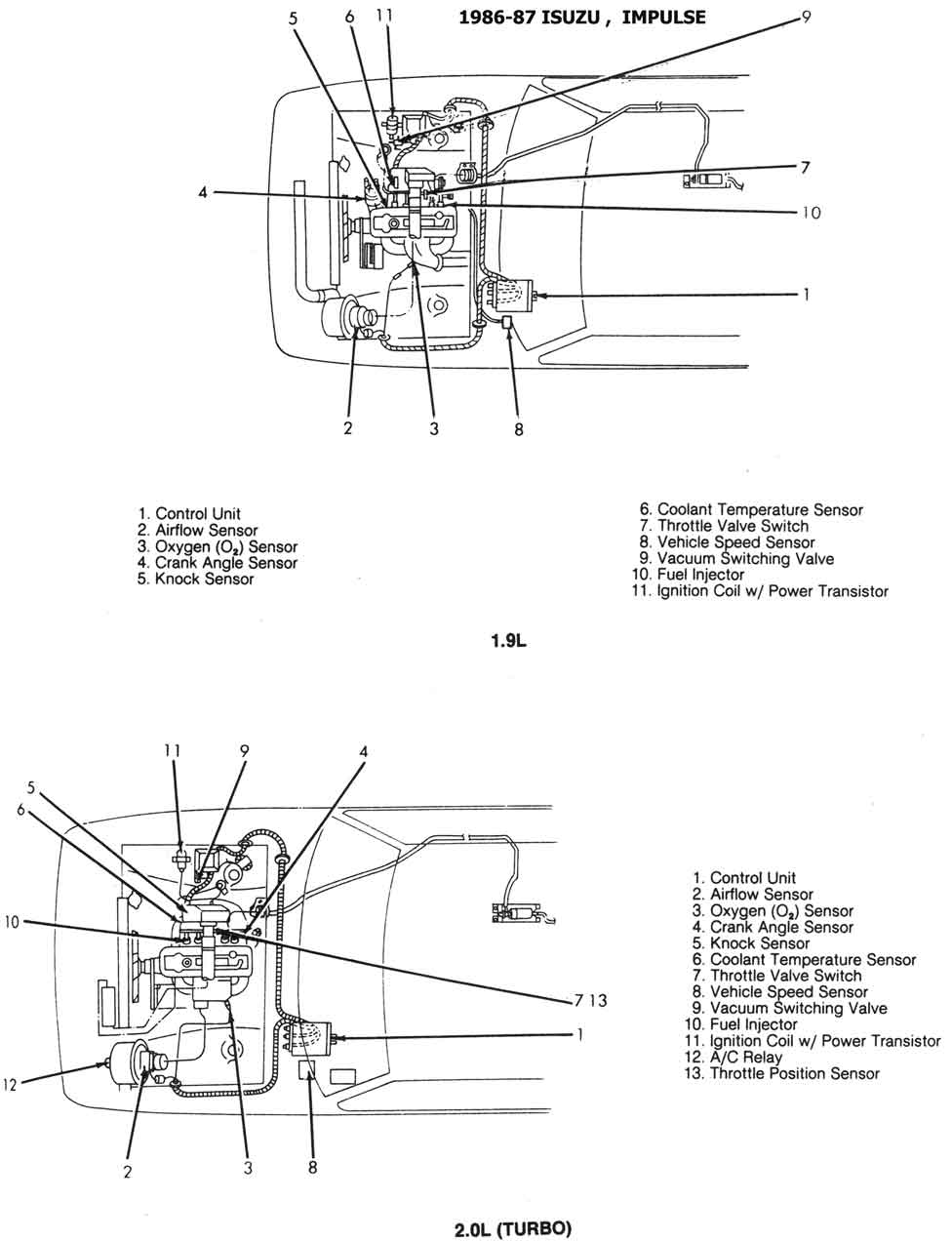

| 1986-87 - 2.0L | UBICACION DE COMPONENTES |

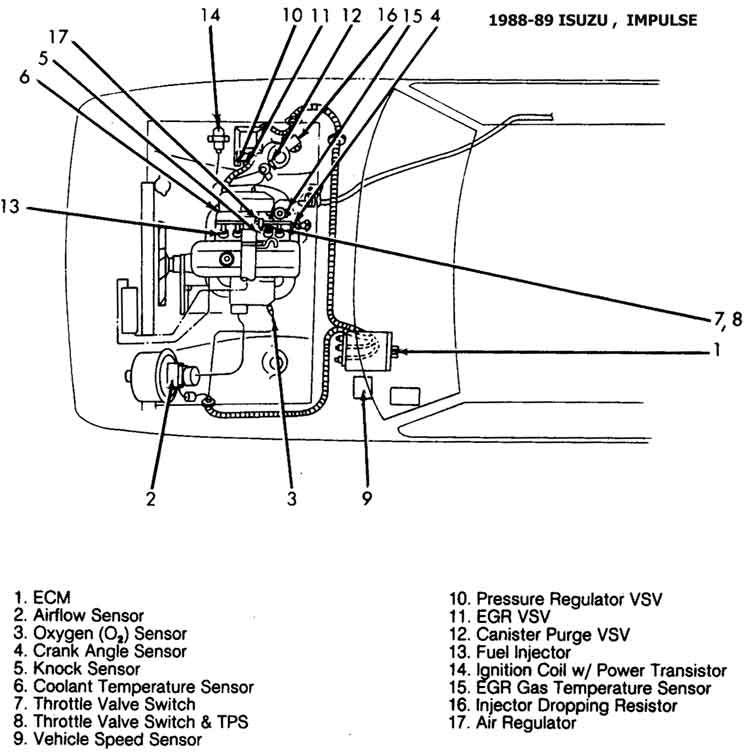

| 1988-89 | UBICACION DE COMPONENTES |

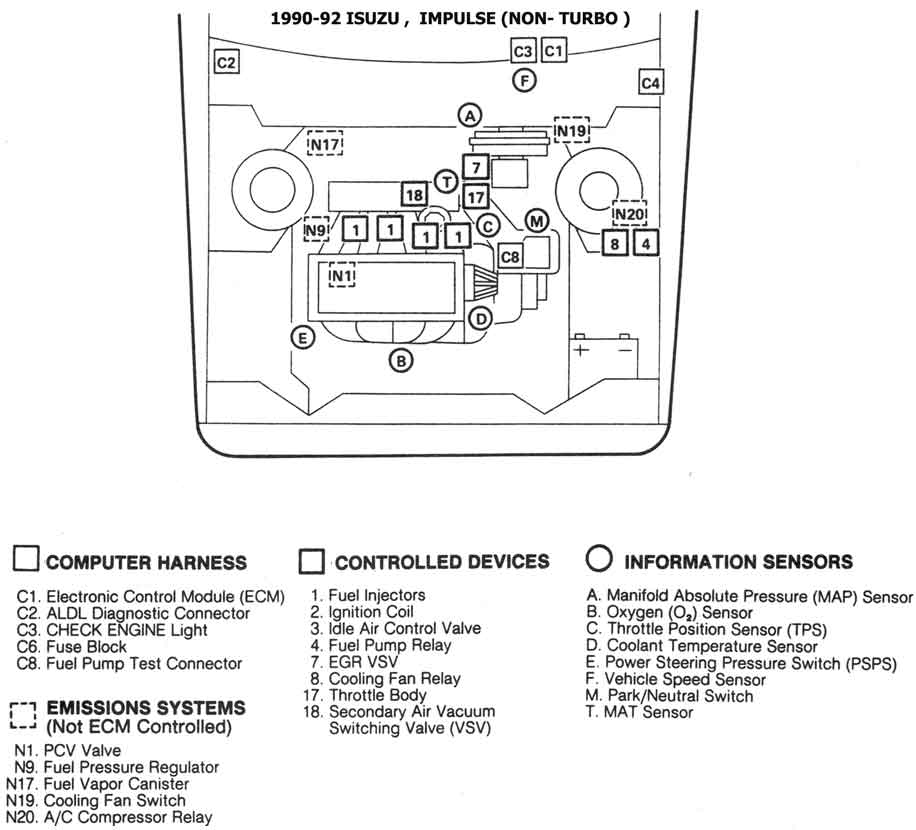

| 1990-92 - NO TURBO | UBICACION DE COMPONENTES |

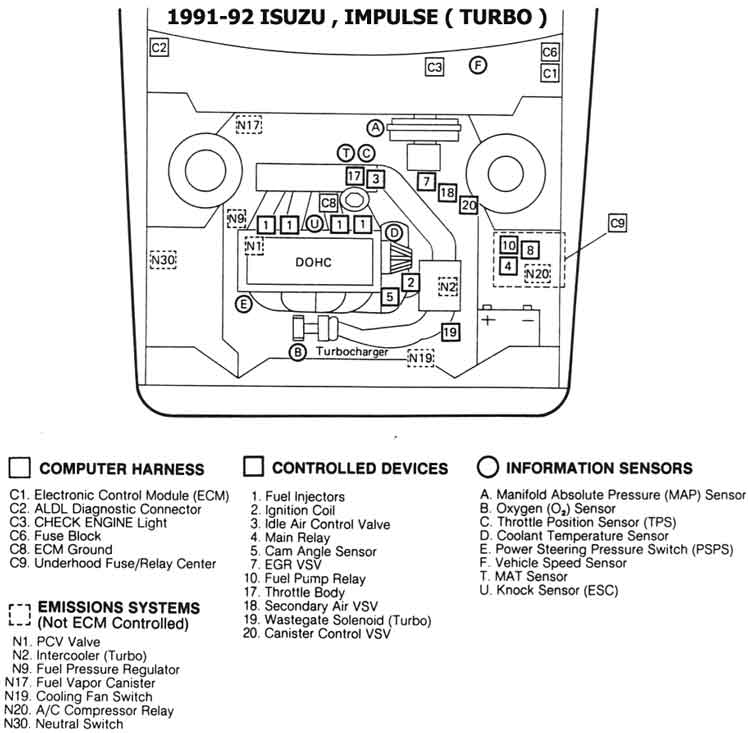

| 1991-92 - TURBO | UBICACION DE COMPONENTES |

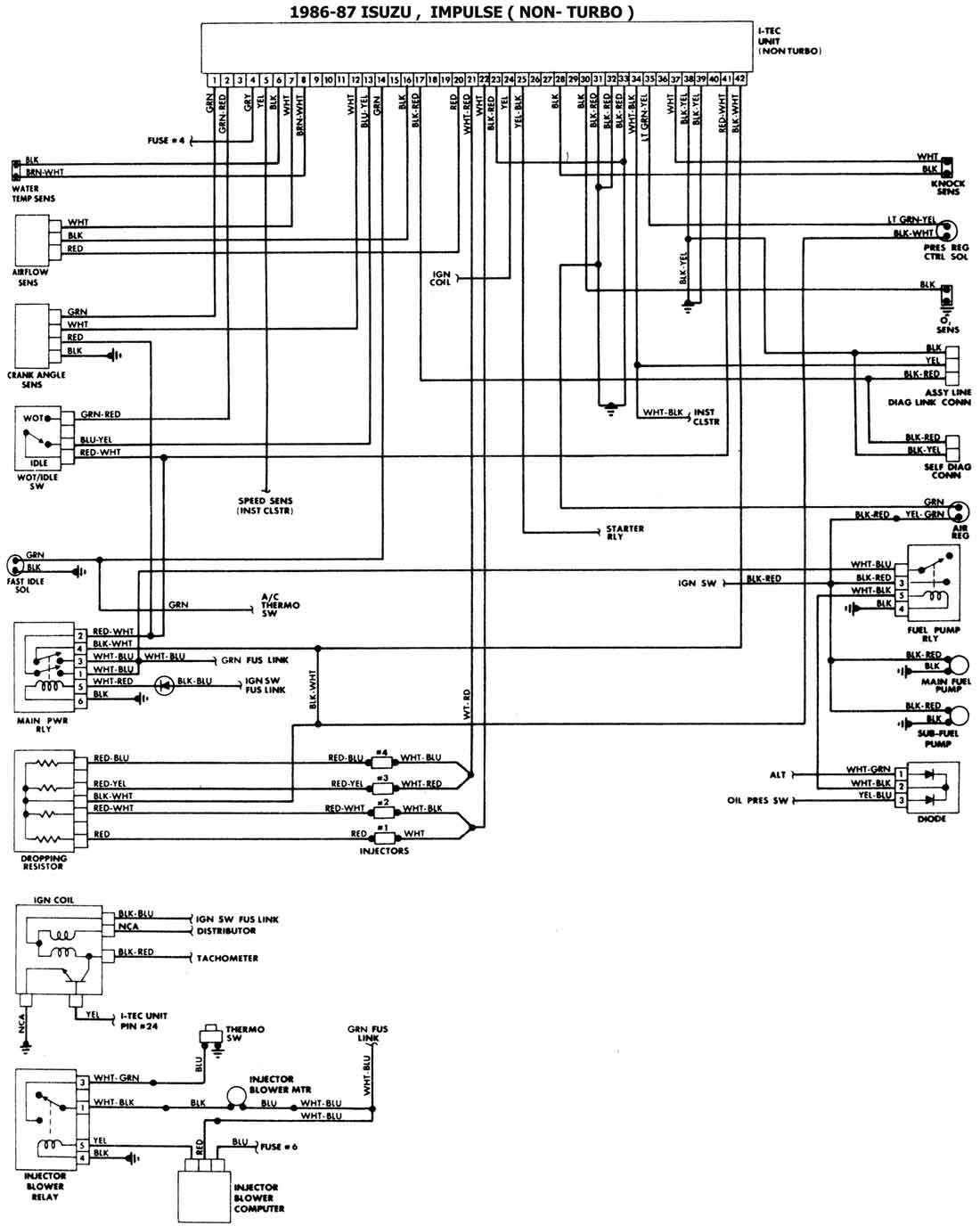

| 1986-87 | ESQUEMAS ELECTRICOS |

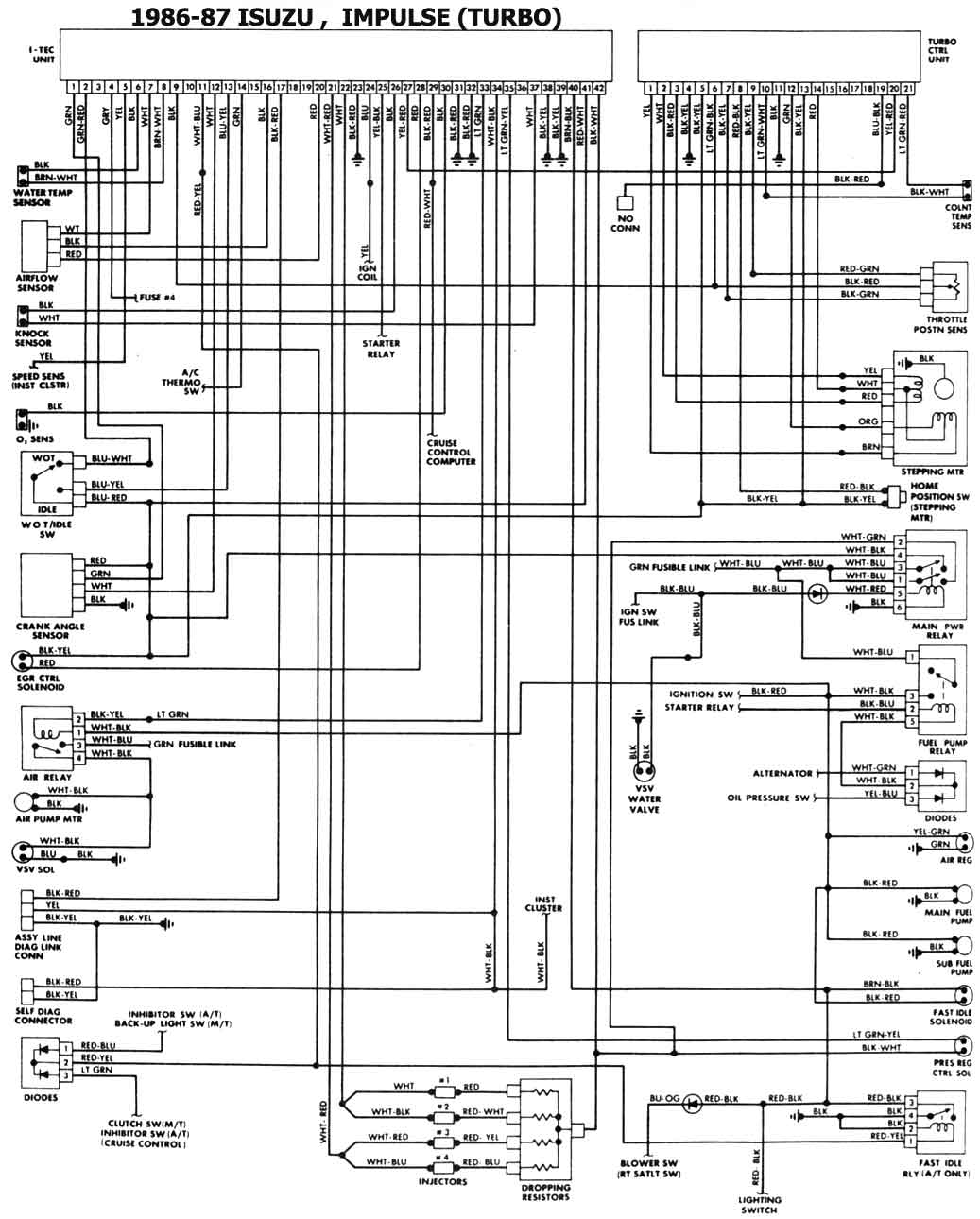

| 1986-87 - TURBO | ESQUEMAS ELECTRICOS |

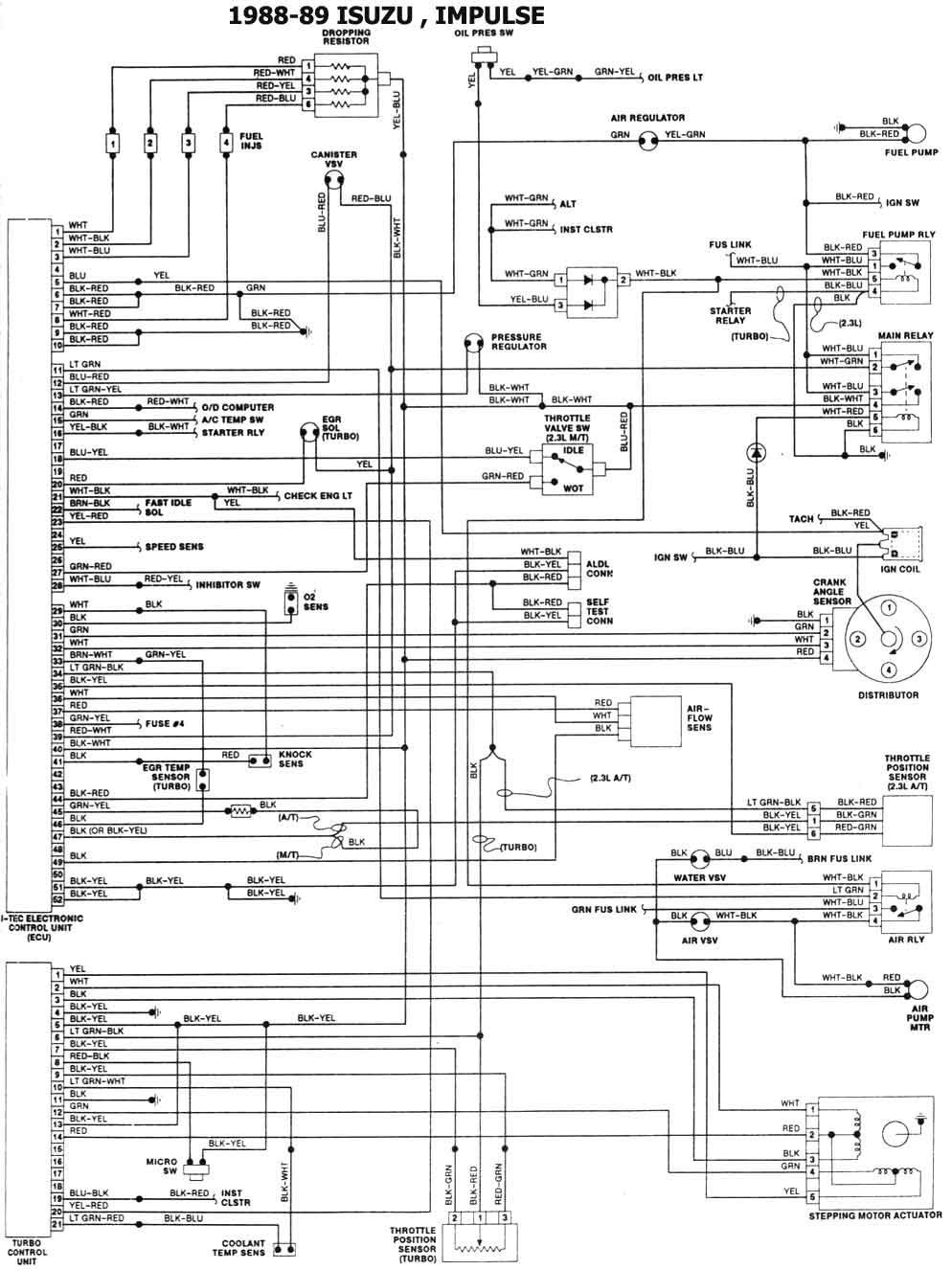

| 1988-89 | ESQUEMAS ELECTRICOS |

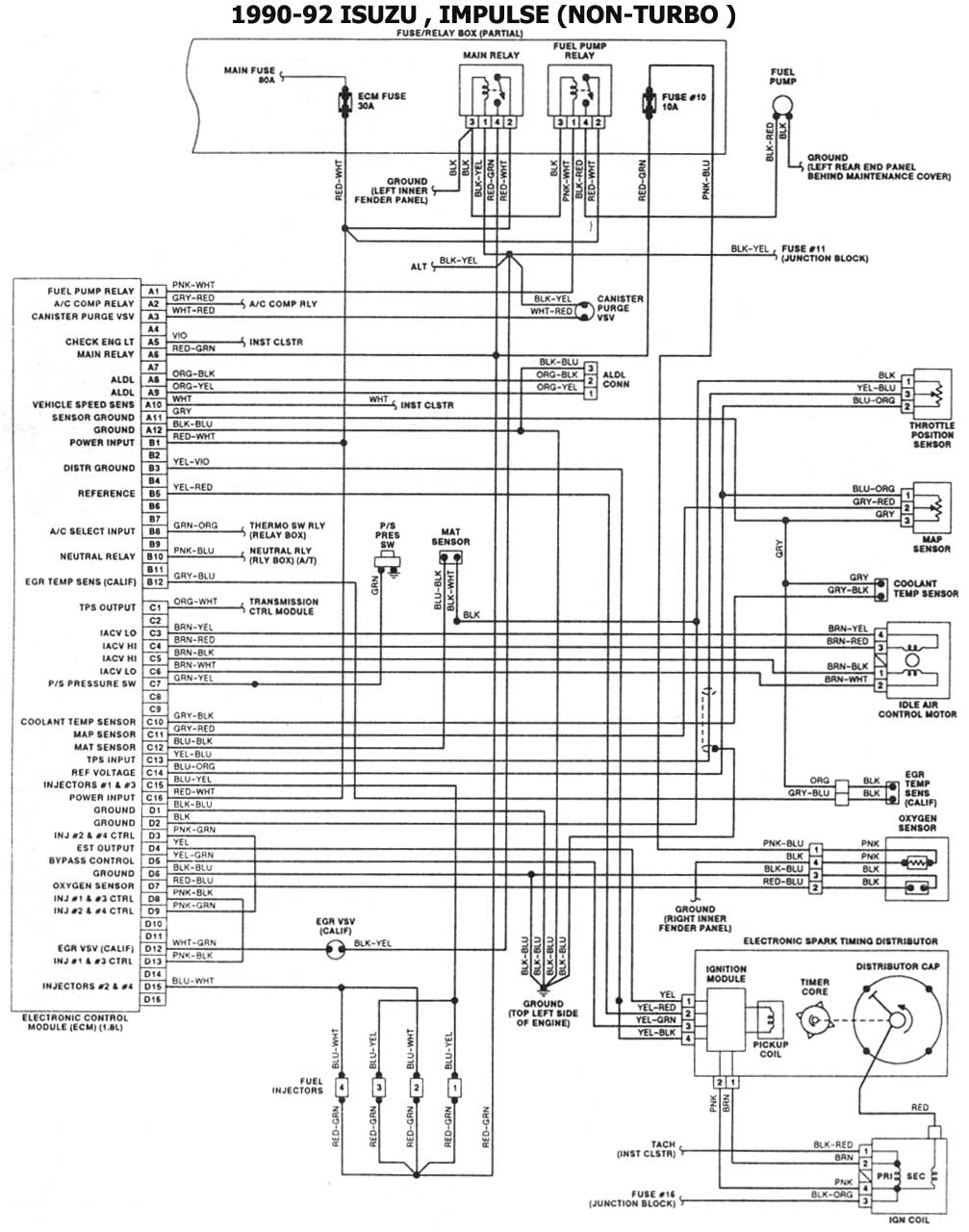

| 1990-92 - NO TURBO | ESQUEMAS ELECTRICOS |

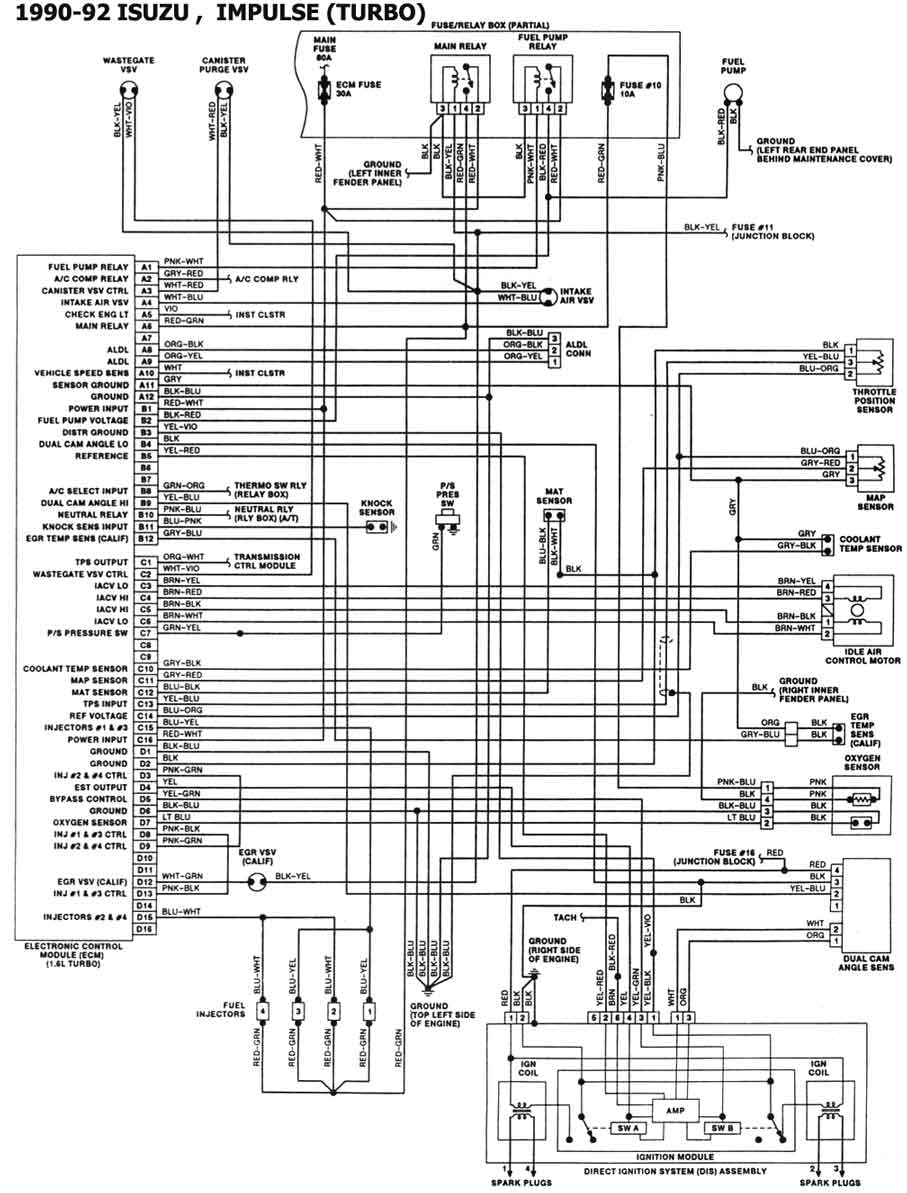

| 1990-92 - TURBO | ESQUEMAS ELECTRICOS |
