| DIAGRAMAS - ESQUEMAS GRAPHICS - MECANICA AUTOMOTRIZ - HONDA 1986/93 |
HONDA Prelude - Diagramas 1986/93 - circuito electrico |
| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion . En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| HONDA PRELUDE - ESQUEMAS - DIAGRAMAS - COMPONENTES - SENSORES - 1986/93 - |

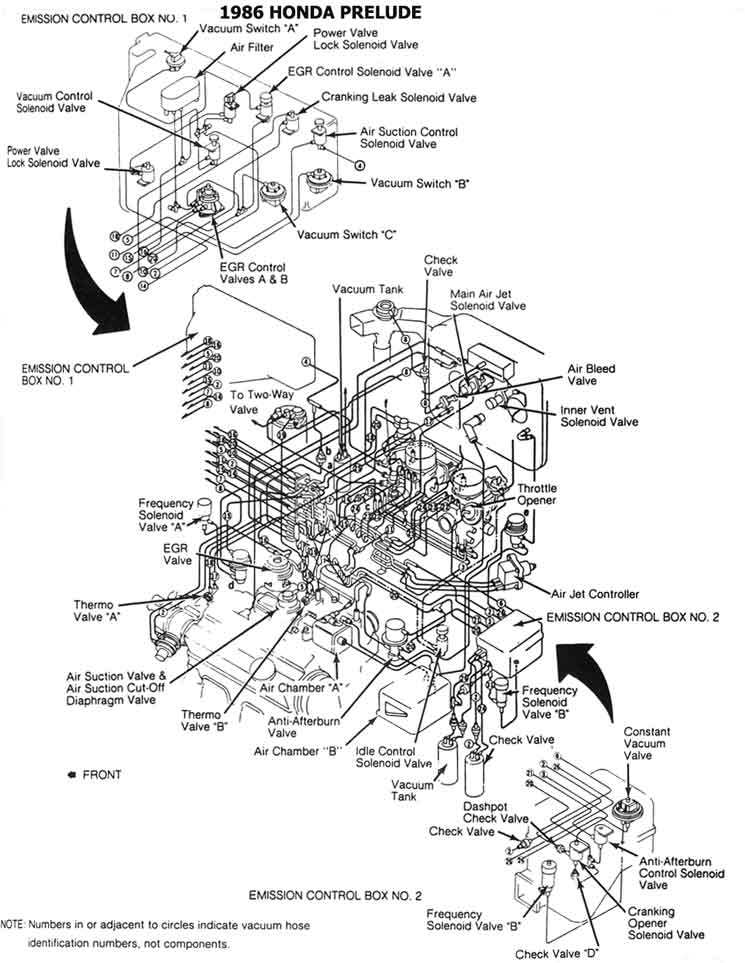

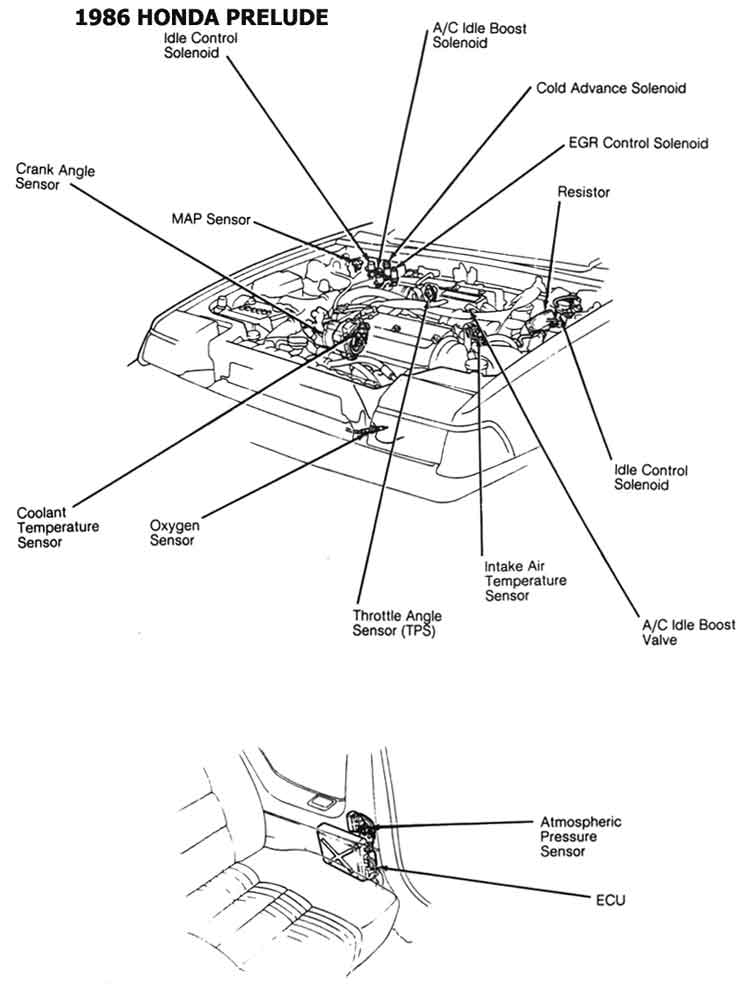

| 1986 - 1/2 | UBIC. DE COMP. |
| 1986 - 2/2 | UBIC. DE COMP. |

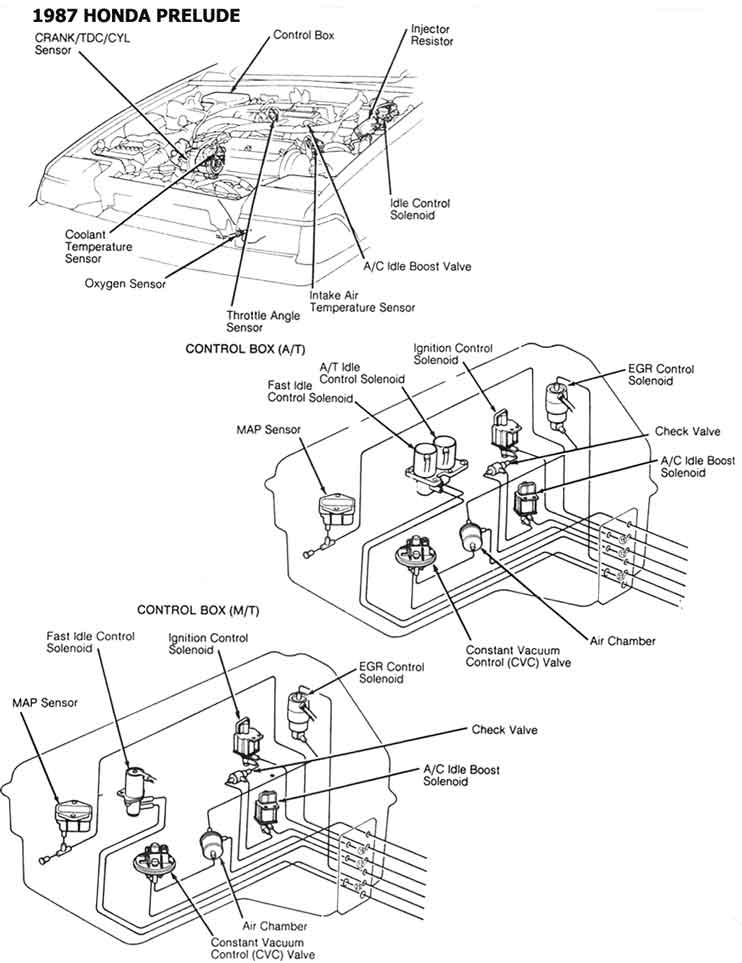

| 1987 | UBIC. DE COMP. |

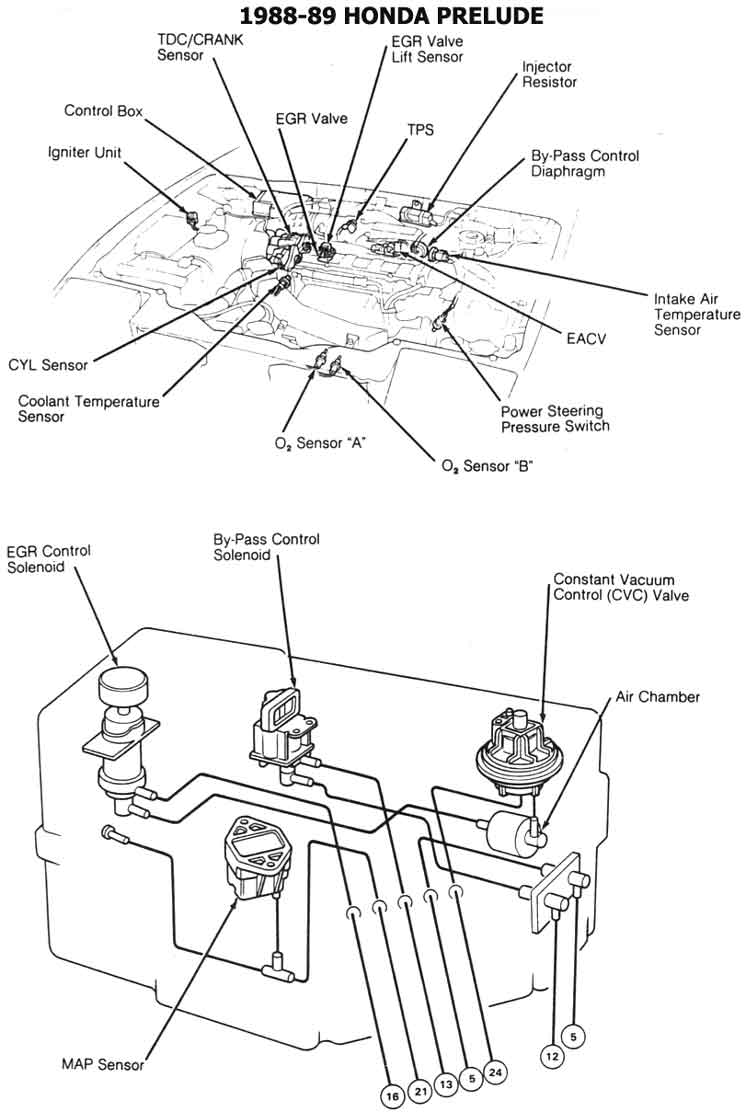

| 1988-89 | UBIC. DE COMP. |

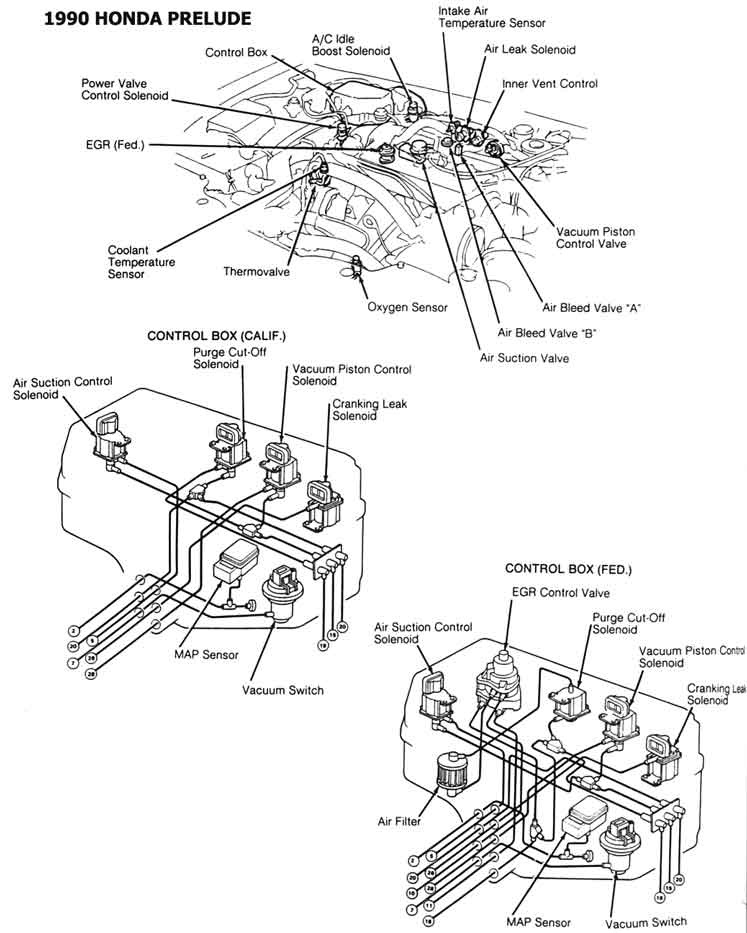

| 1990 | UBIC. DE COMP. |

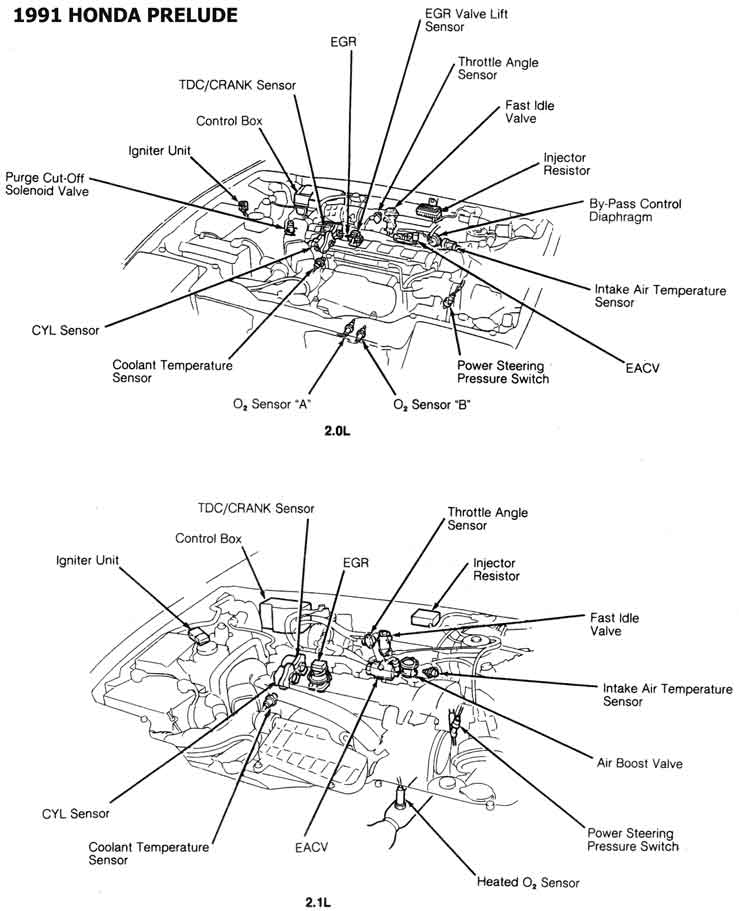

| 1991 | UBIC. DE COMP. |

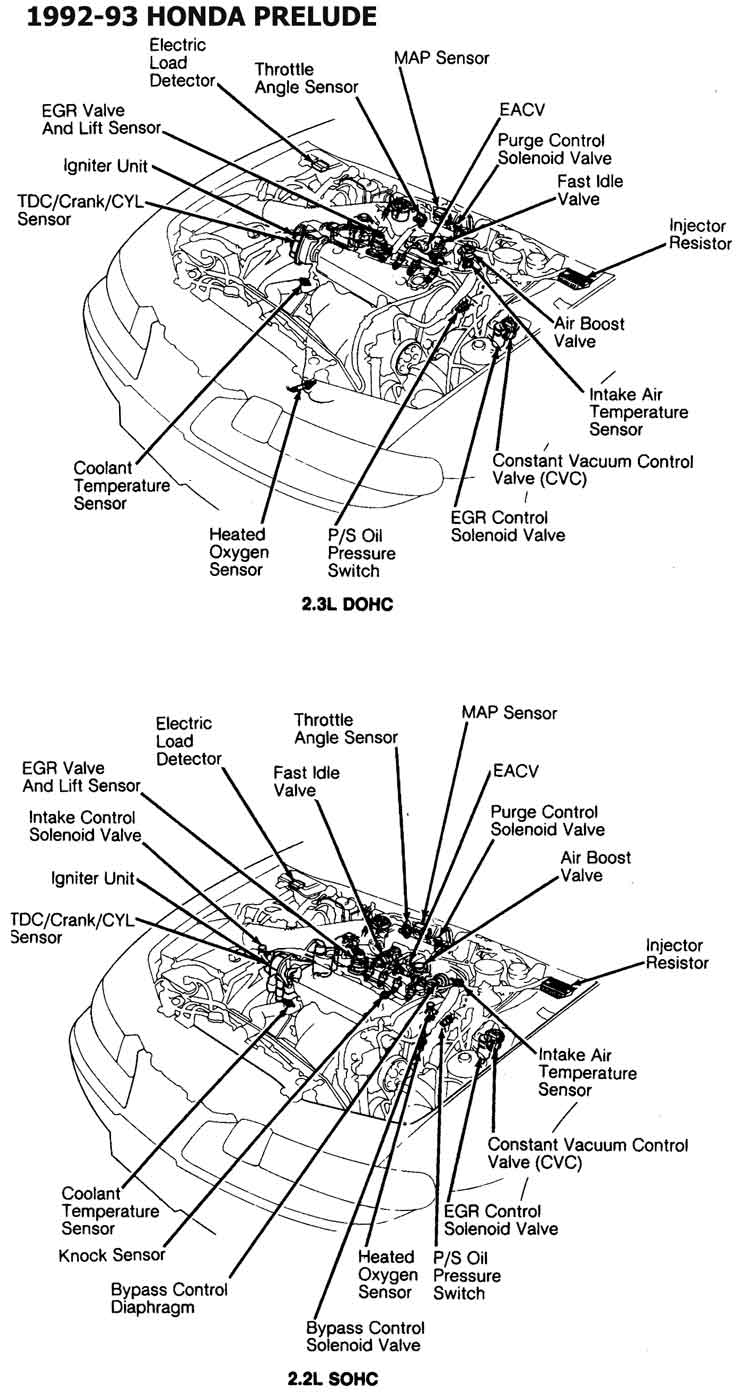

| 1992-93 | UBIC. DE COMP. |

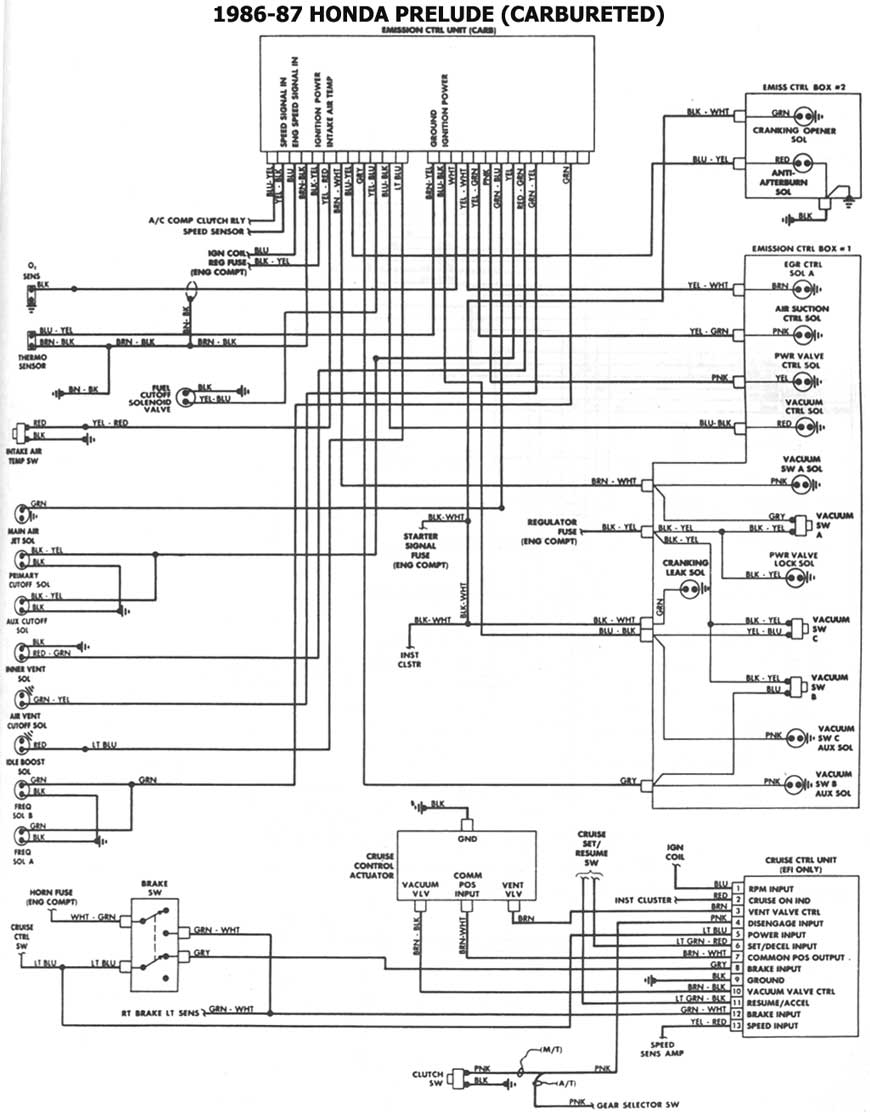

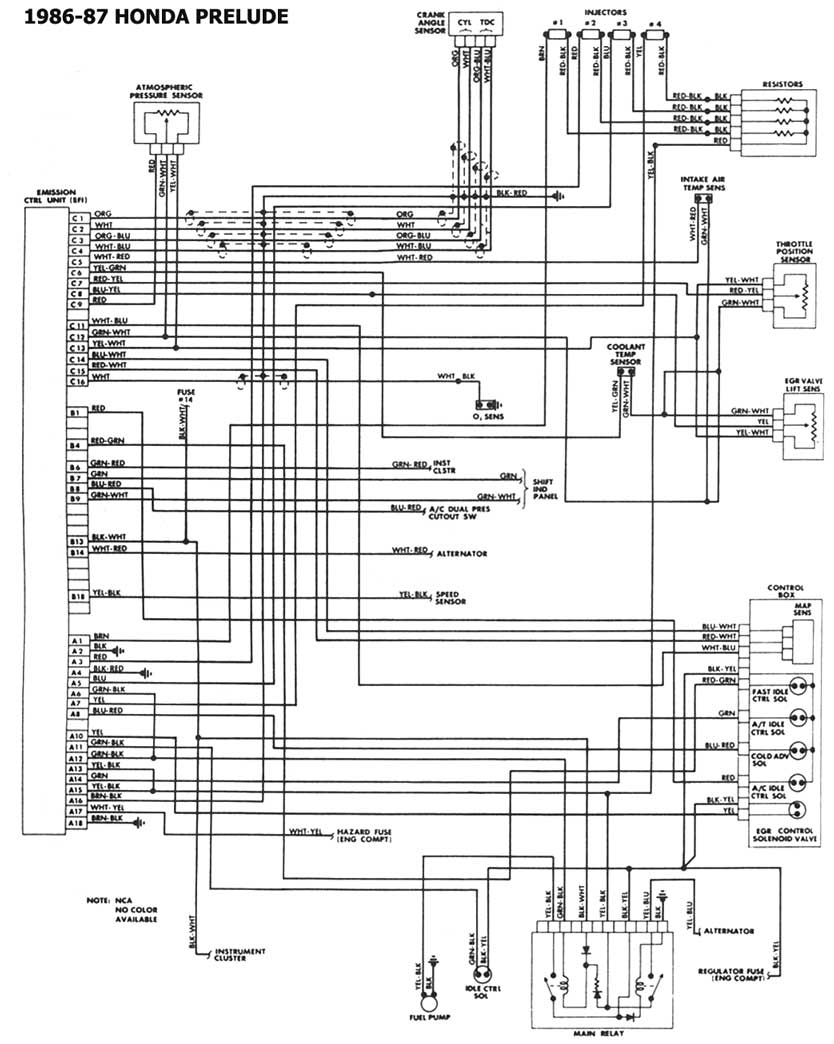

| 1986-87 - CARBURADOR | ESQUEMAS ELECTRICOS |
| 1986-87 - PFI | ESQUEMAS ELECTRICOS |

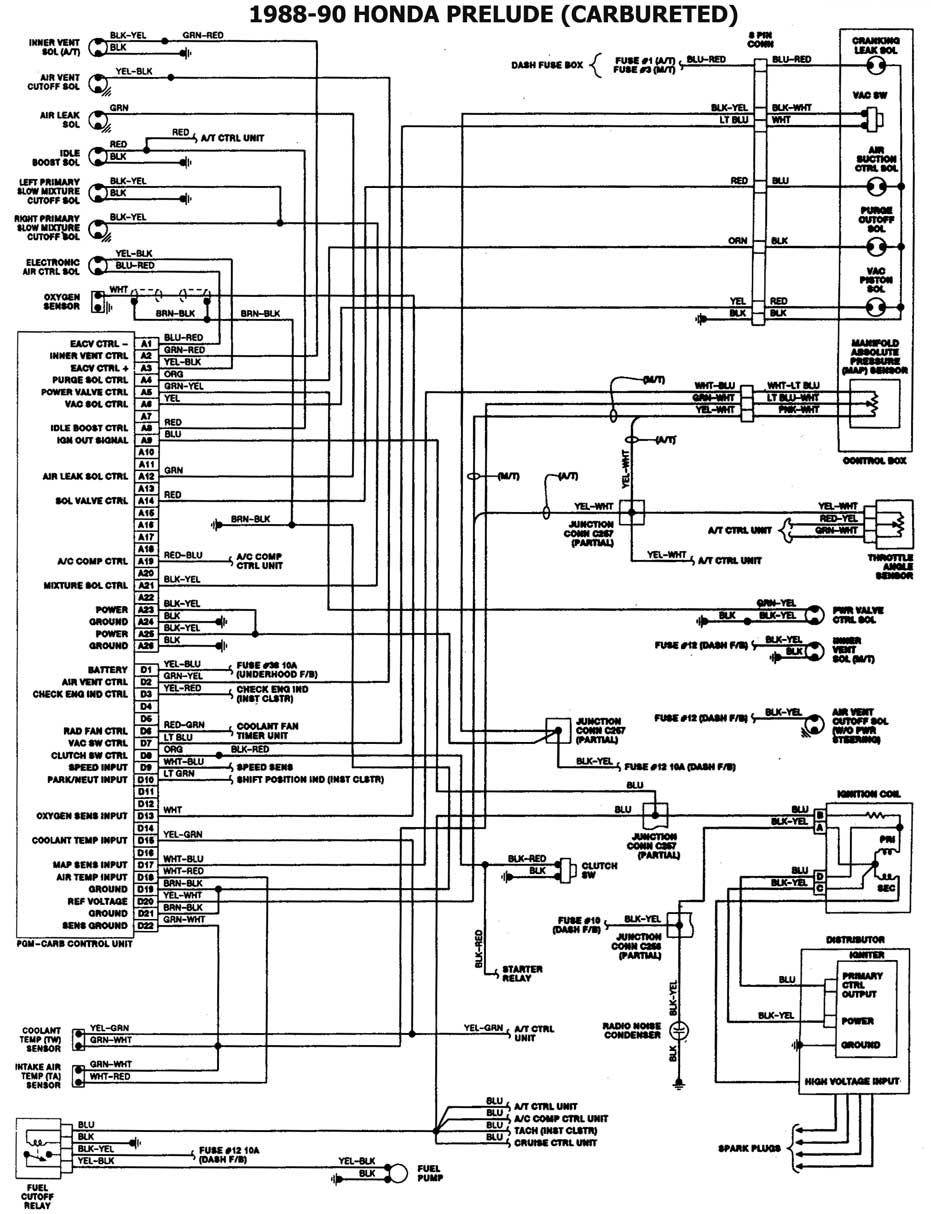

| 1988-90 - CARBURADOR | ESQUEMAS ELECTRICOS |

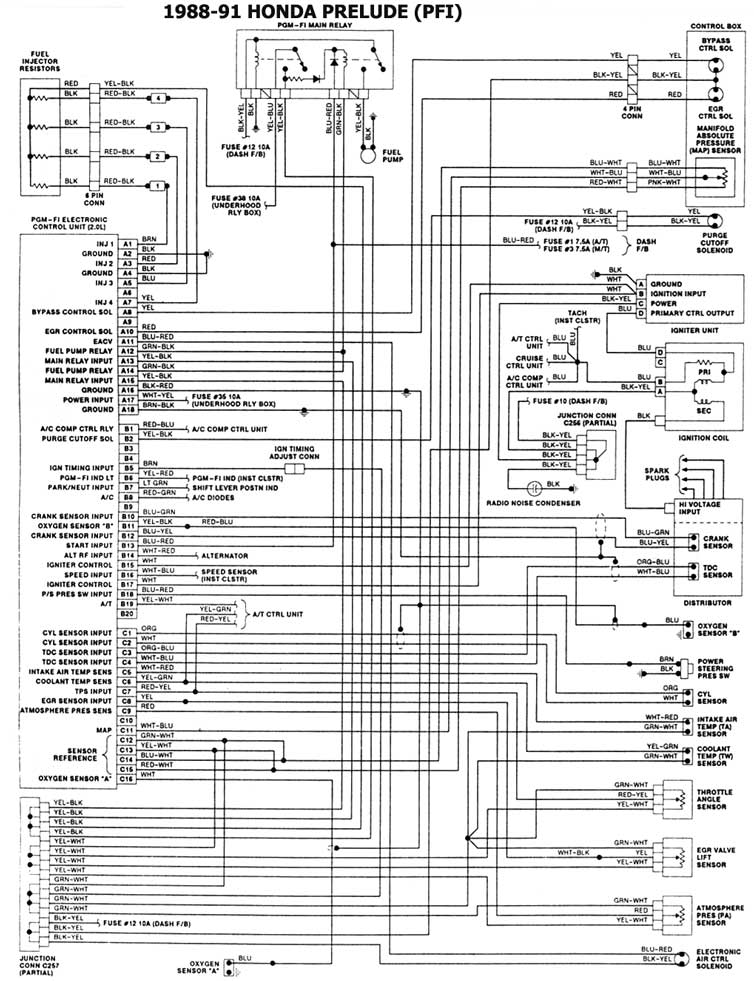

| 1988-91 - PFI 1/2 | ESQUEMAS ELECTRICOS |

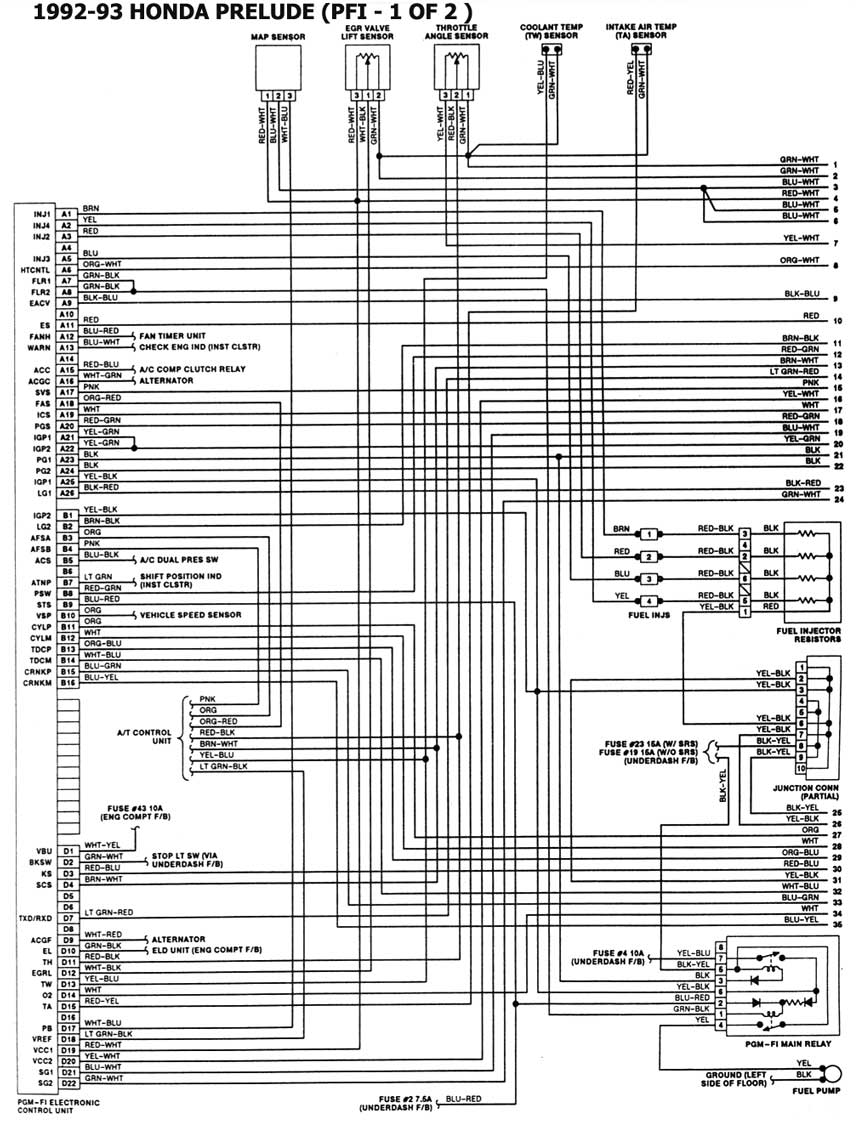

| 1992-93 - PFI 2/2 | ESQUEMAS ELECTRICOS |
