| DIAGRAMAS - ESQUEMAS GRAPHICS - MECANICA AUTOMOTRIZ - HONDA 1986/93 |
HONDA Civic, Crx - Diagramas 1986/93 - circuito electrico |
| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| HONDA CIVIC, CRX, DEL SOL - ESQUEMAS - DIAGRAMAS - COMPONENTES - SENSORES - 1986/93- |
| 1986 - CIVIC, CIVIC CRX | UBIC. DE COMP. |

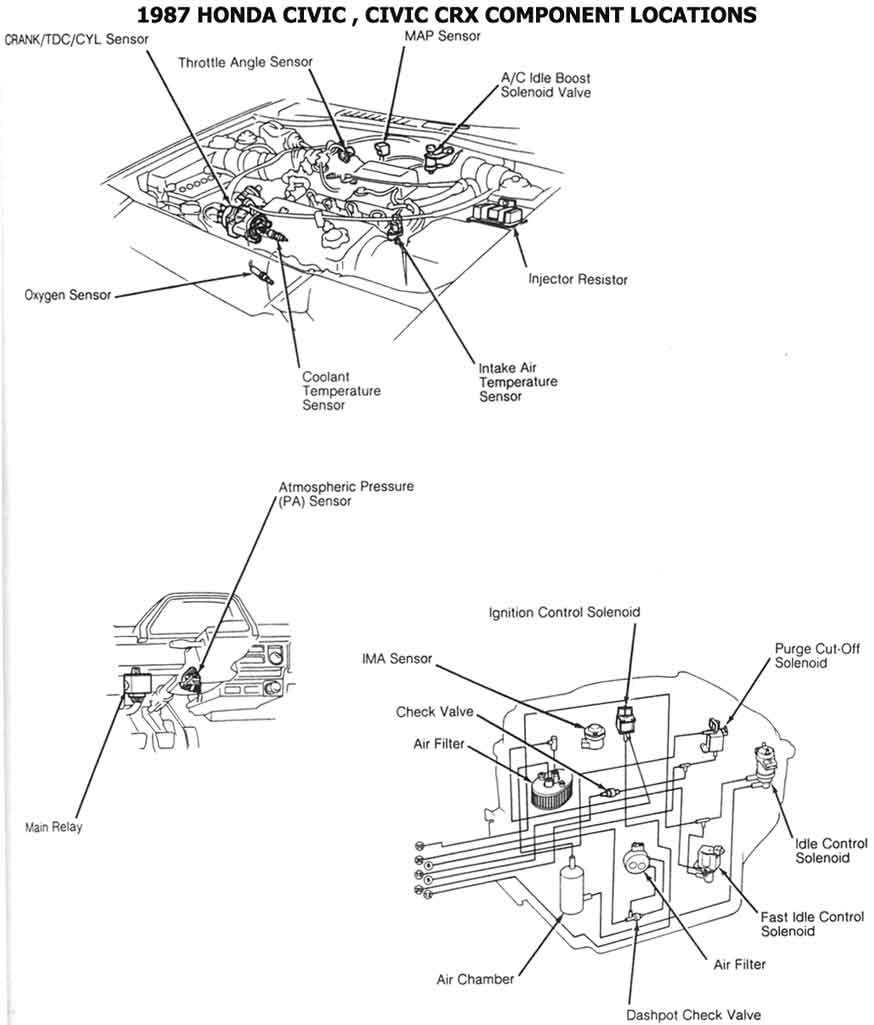

| 1987 - CIVIC, CIVIC CRX | UBIC. DE COMP. |

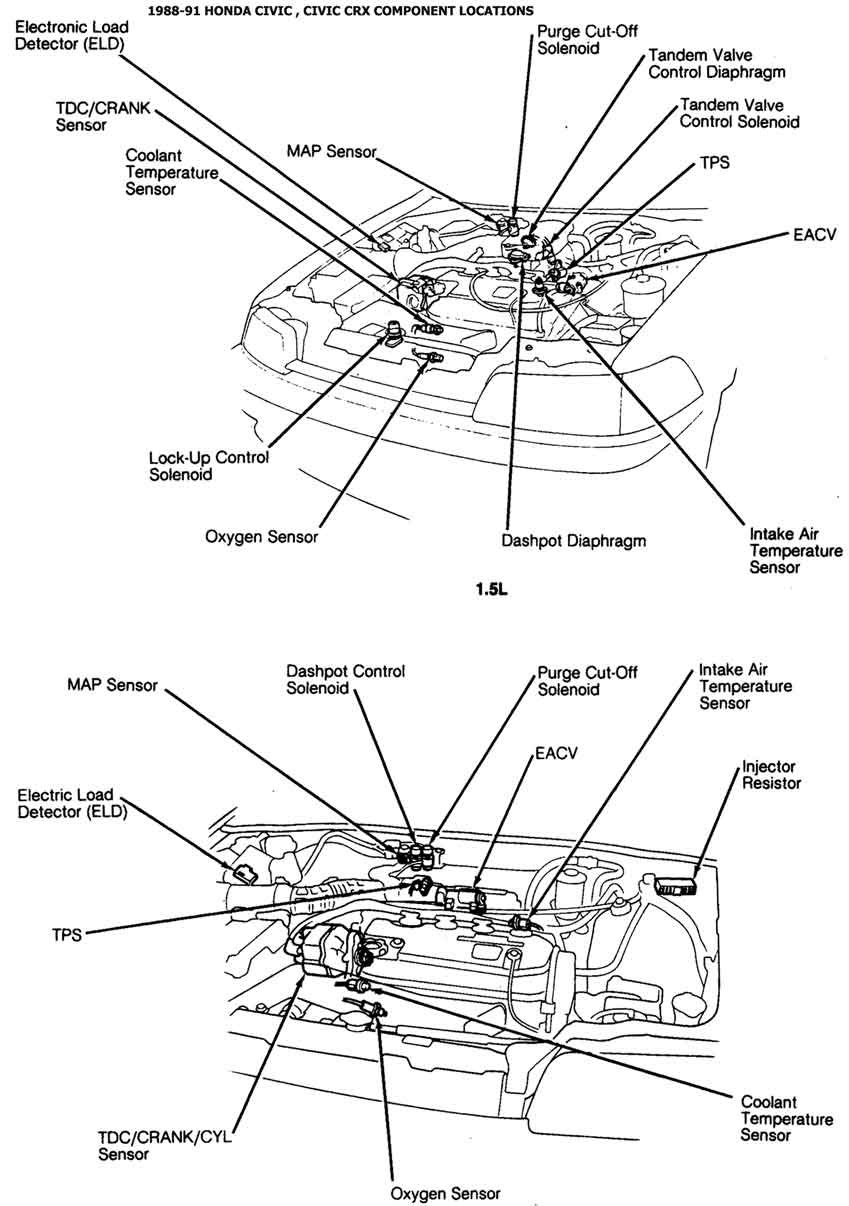

| 1988-91 - CIVIC, CRX 1.6L | UBIC. DE COMP. |

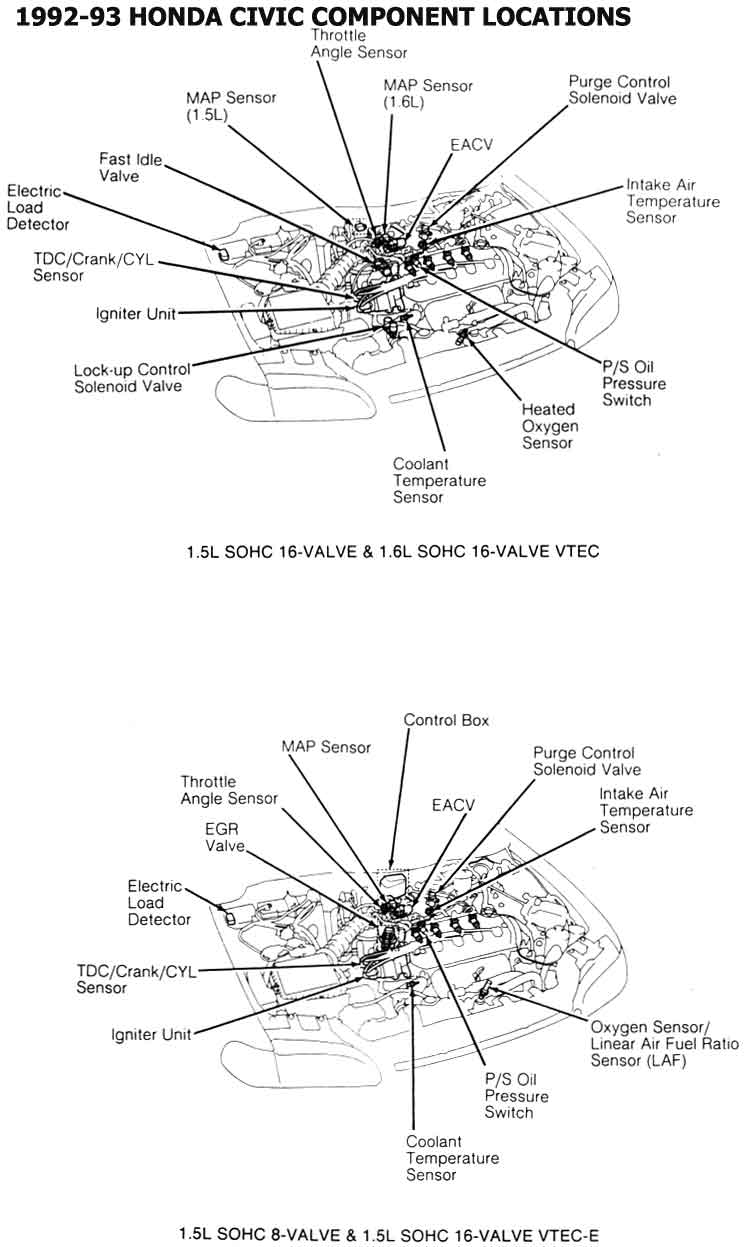

| 1992-93 - 1.5L SOHC 8 y 16 VALV | UBIC. DE COMP. |
| 1986-87 - CIVIC, CRX CARB. | ESQUEMAS ELECTRICOS |
| 1988-91 - TBI CIVIC, CIVIC CRX | ESQUEMAS ELECTRICOS |
| 1988-92 - PFI CIVIC, CIVIC CRX | ESQUEMAS ELECTRICOS |

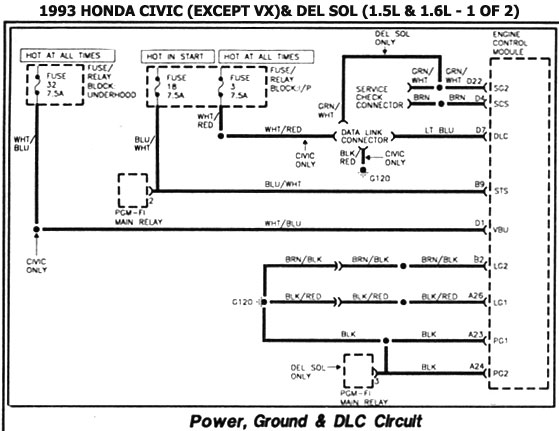

| 1993 - EXCEP. VX 1.5L 1.6L POWER G. | ESQUEMAS ELECTRICOS |
| 1993 - EXCEP. VX 1.5L 1.6L. SENS. | ESQUEMAS ELECTRICOS |

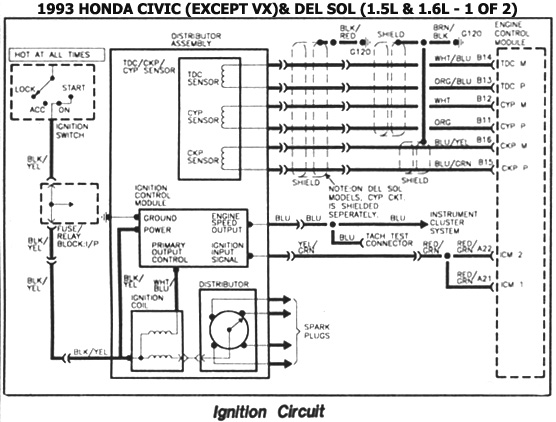

| 1993 - EXCEP. VX 1.5L 1.6L ENCEN. | ESQUEMAS ELECTRICOS |
| 1993 - EXCEP. VX 1.5L 1.6L VALV. DE | ESQUEMAS ELECTRICOS |

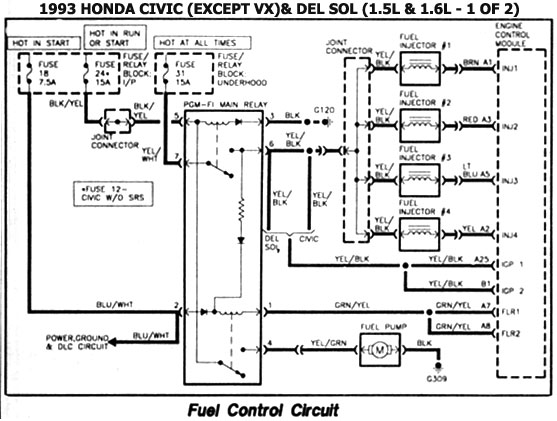

| 1993 - EXCEP. VX 1.5L 1.6L CIRC. FI | ESQUEMAS ELECTRICOS |
| 1993 - EXCEP. VX 1.5L 1.6L CIRC. TRANS. | ESQUEMAS ELECTRICOS |
| 1993 - EXCEP. VX 1.5L 1.6L INDIC. DE VELOC. | ESQUEMAS ELECTRICOS |

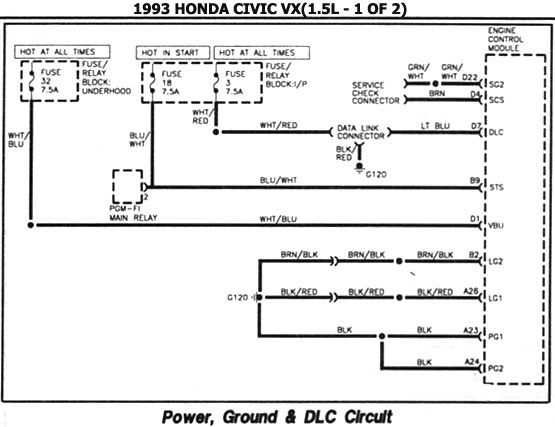

| 1993 - VX 1.5L POWER, GROUND | ESQUEMAS ELECTRICOS |

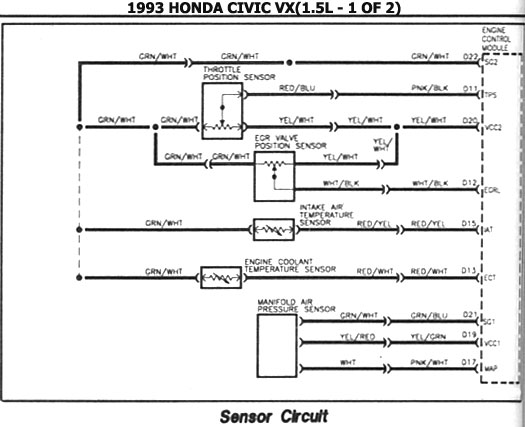

| 1993 - VX 1.5L CIRCUIT. DE SENS. | ESQUEMAS ELECTRICOS |

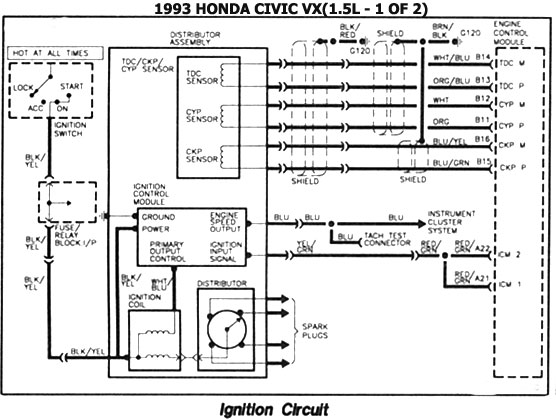

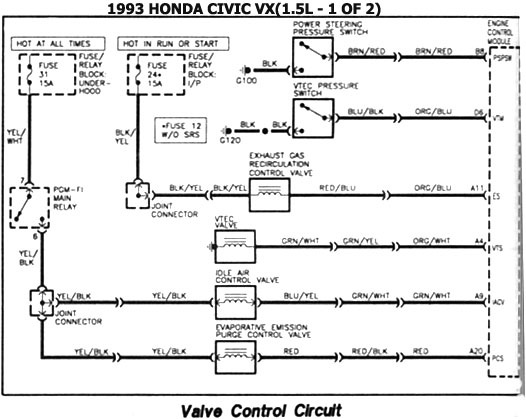

| 1993 - VX 1.5L ENCENDIDO | ESQUEMAS ELECTRICOS |
| 1993 - VX 1.5L VALV. DE CONTROL | ESQUEMAS ELECTRICOS |

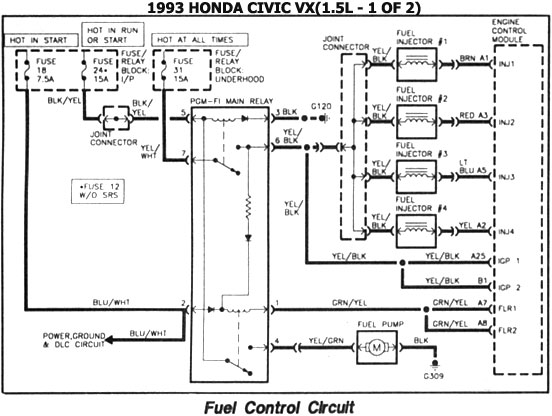

| 1993 - VX 1.5L CIRCUIT. DE CONTROL FI | ESQUEMAS ELECTRICOS |

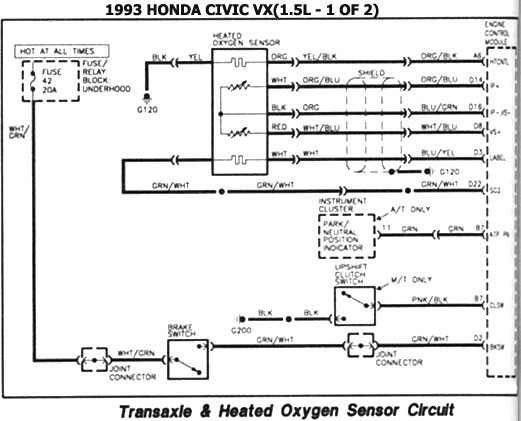

| 1993 - VX 1.5L SENSOR OXIGENO | ESQUEMAS ELECTRICOS |

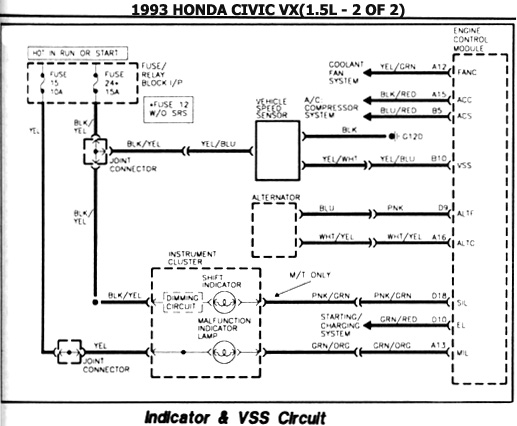

| 1993 - VX 1.5L INDIC. DE VELOCIDAD | ESQUEMAS ELECTRICOS |
| DEL SOL | |

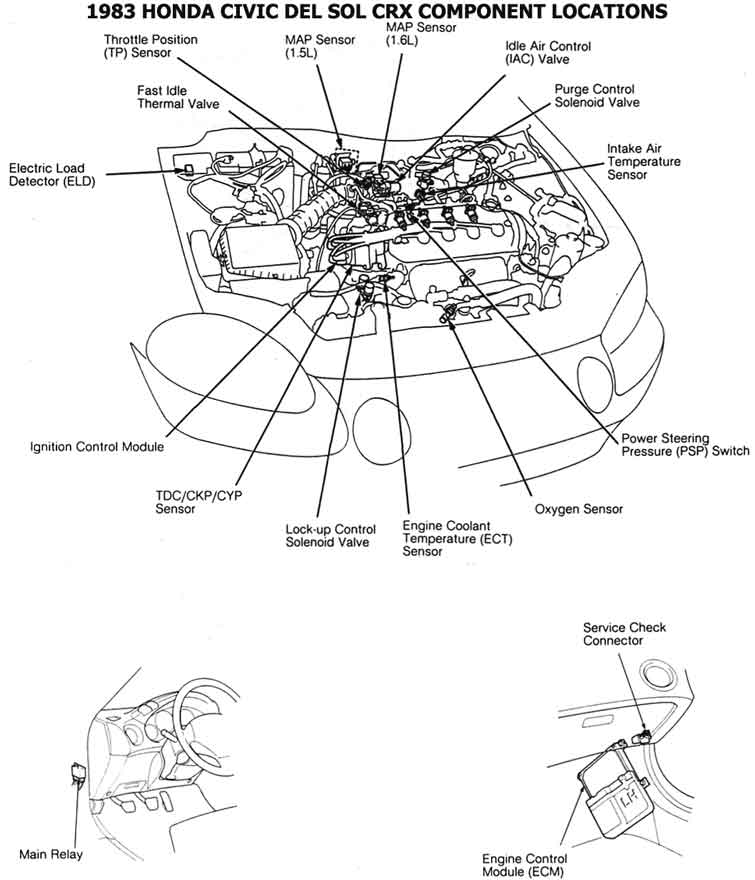

| 1993 - 1.5L 1.6L | UBIC. DE COMP. |
| 1993 - 1.5L 1.6L POWER, GROUND . | ESQUEMAS ELECTRICOS |

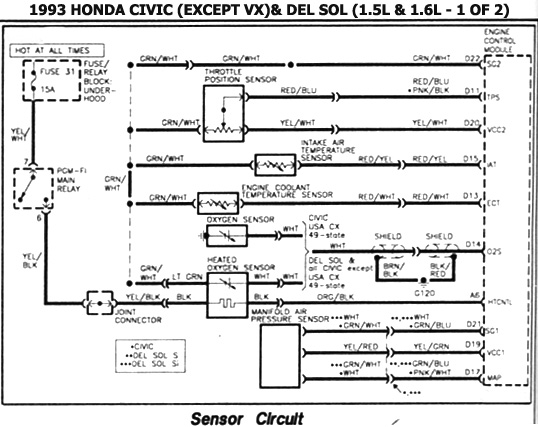

| 1993 - 1.5L 1.6L SENSORES | ESQUEMAS ELECTRICOS |
| 1993 - 1.5L 1.6L ENCENDIDO | ESQUEMAS ELECTRICOS |

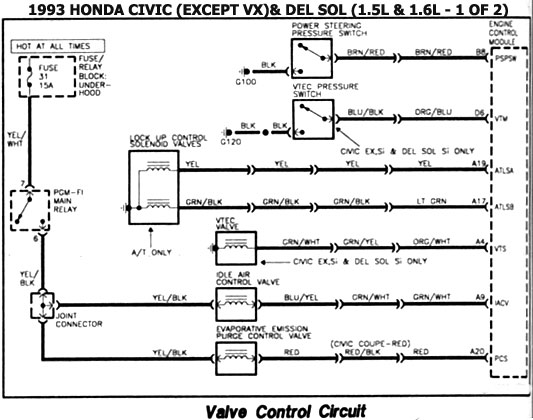

| 1993 - 1.5L 1.6L VALV. DE CONTROL | ESQUEMAS ELECTRICOS |
| 1993 - 1.5L 1.6L CONTROL INJEC. | ESQUEMAS ELECTRICOS |

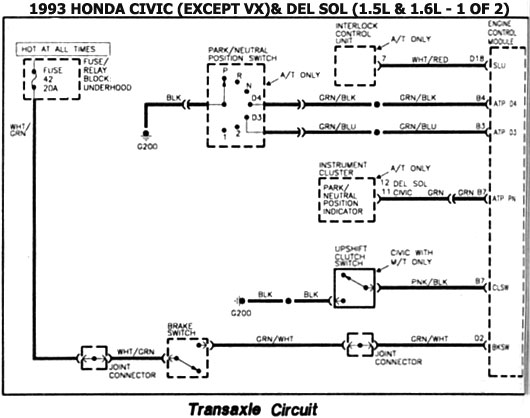

| 1993 - 1.5L 1.6L CIRCUITO TRANS. | ESQUEMAS ELECTRICOS |
| 1993 - 1.5L 1.6L INDIC. DE VELOC. | ESQUEMAS ELECTRICOS |
