| DIAGRAMAS - ESQUEMAS GRAPHICS - MECANICA AUTOMOTRIZ - G. MOTORS - 1989/93 |
- G. MOTORS - 3.3L V6 CIL. Diagramas - 1989/93 - circuito electrico |
| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| G. MOTORS - 3.3L V6 CIL. DIAGRAMAS, ESQUEMAS - 1989/93 |

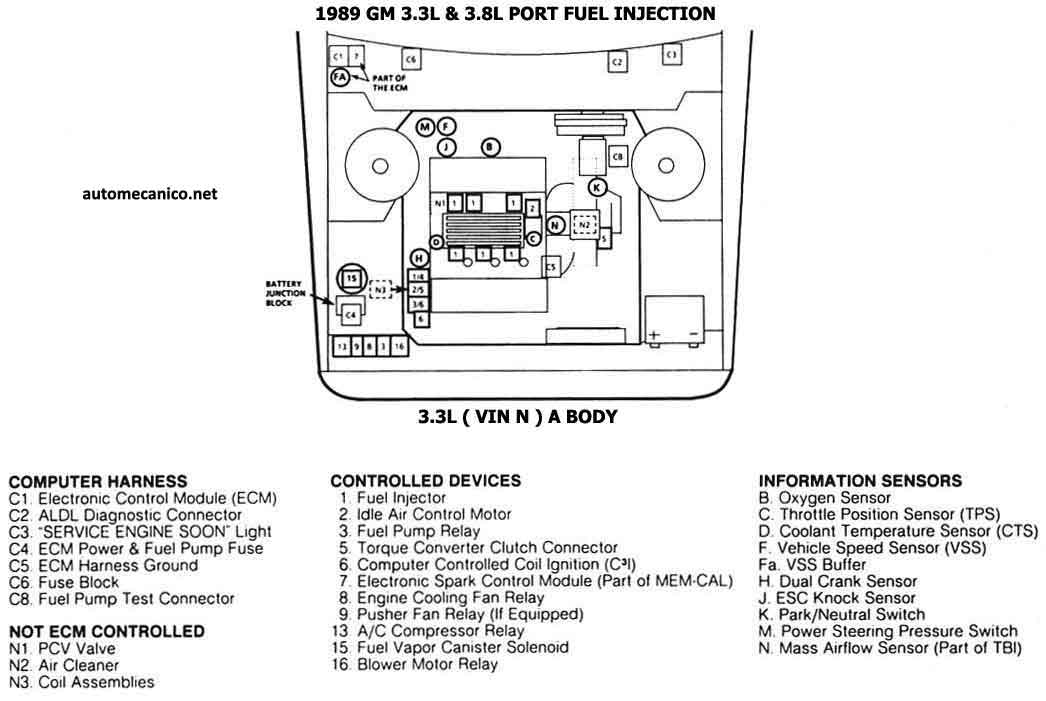

| 1989 - 3.3L PFI [vin N Body A] | CEC UBIC. DE COMP. |
| 1989 - 3.3L PFI [vin C y N; Body C y H] | CEC UBIC. DE COMP. |

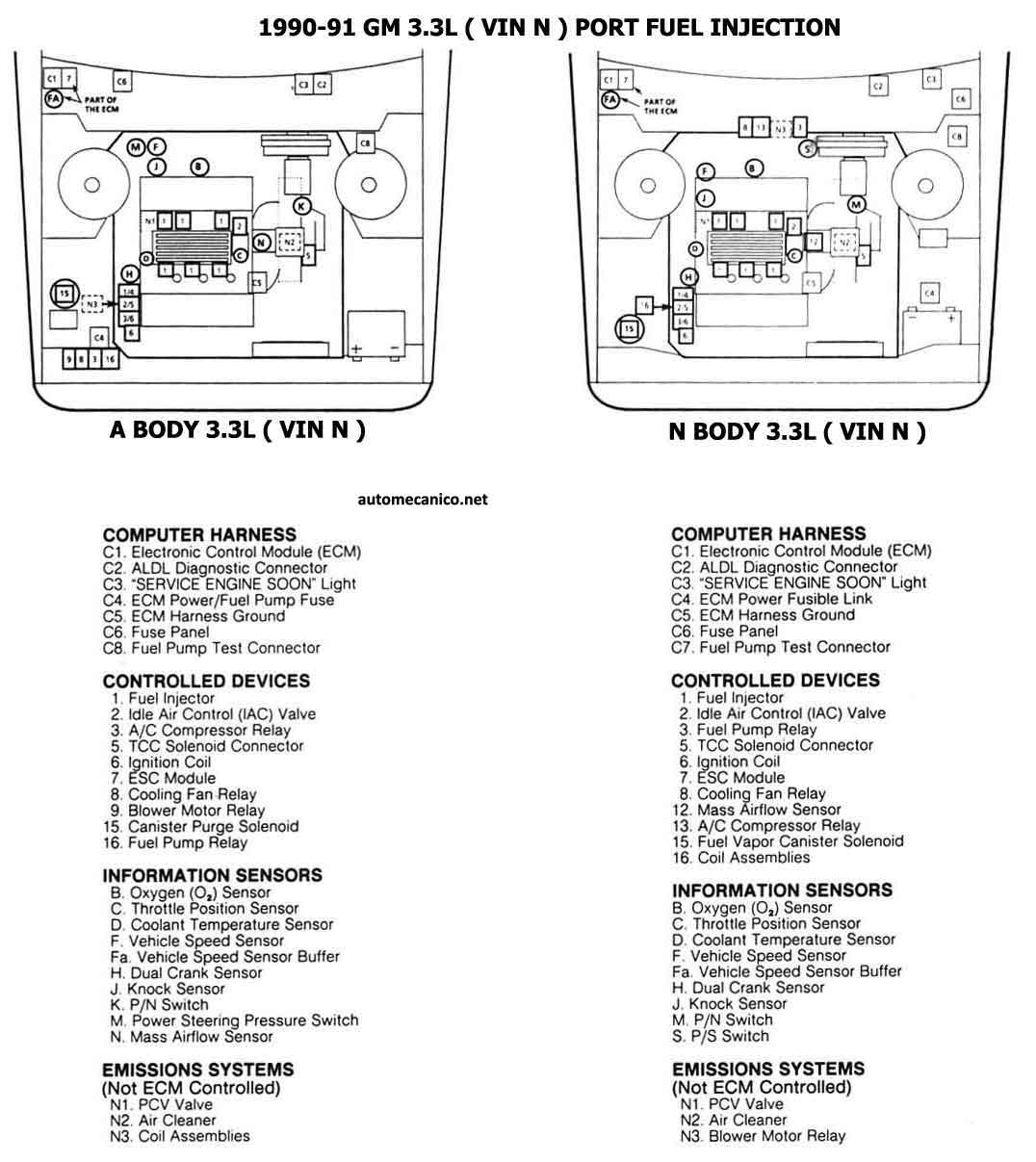

| 1990/91 - 3.3L PFI [vin N] | CEC UBIC. DE COMP. |

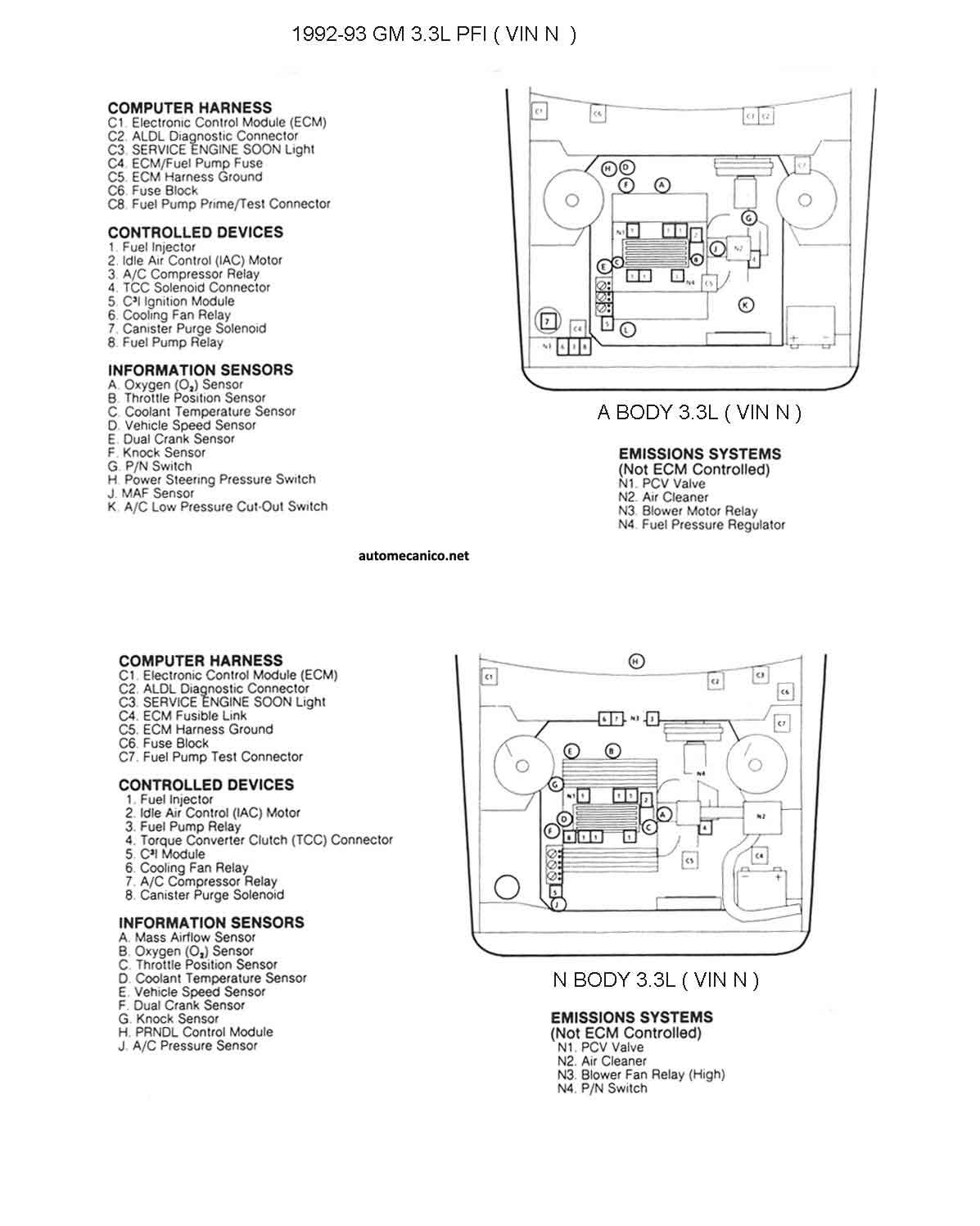

| 1992/93 - 3.3L PFI [vin N] | CEC UBIC. DE COMP. |
| 1989/91 - 3.3L PFI | ESQUEMA ELECTRICO |

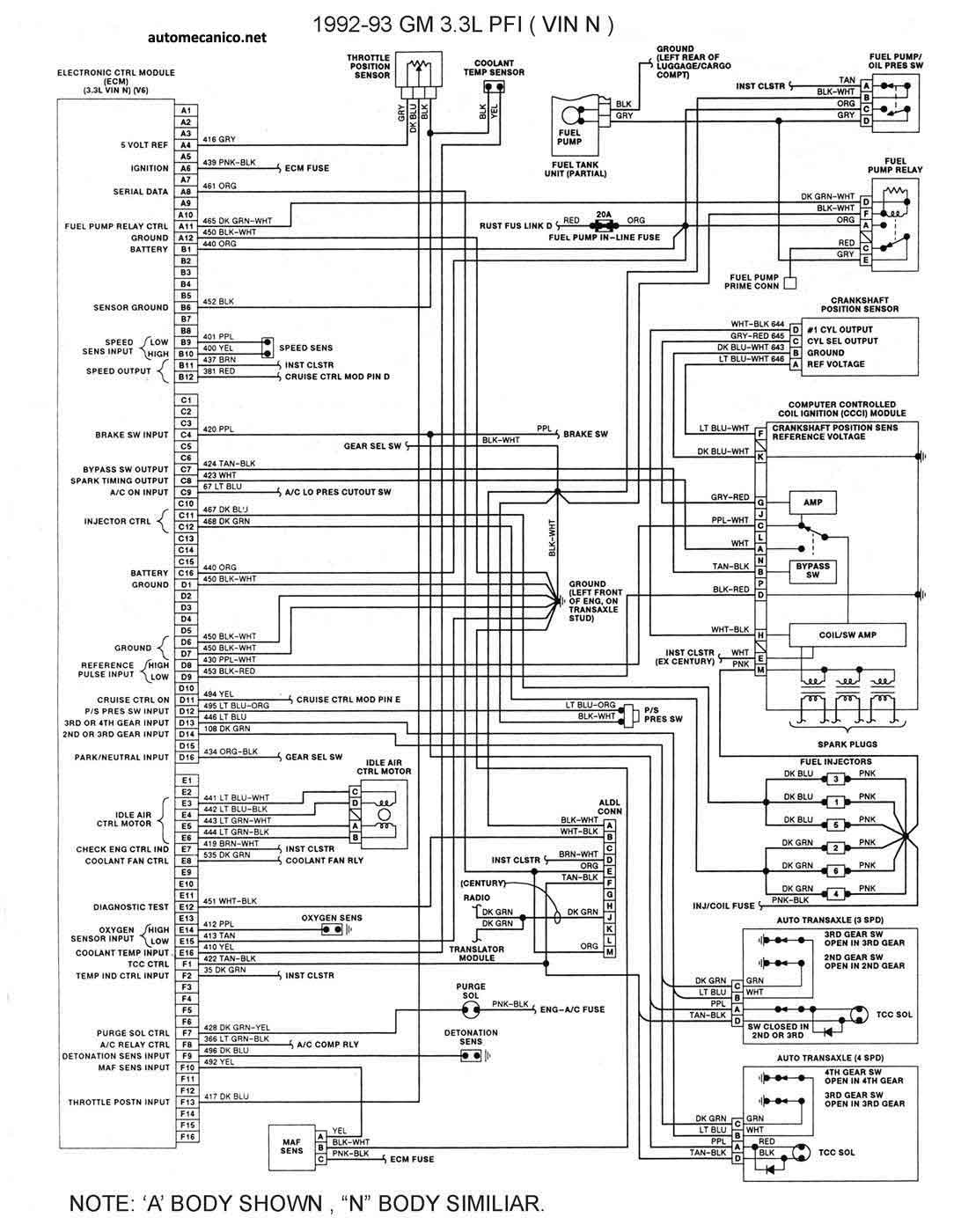

| 1992/93 - 3.3L PFI | ESQUEMA ELECTRICO |
