| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| G. MOTORS - 2.2L y 2.3L 1988/93 - |

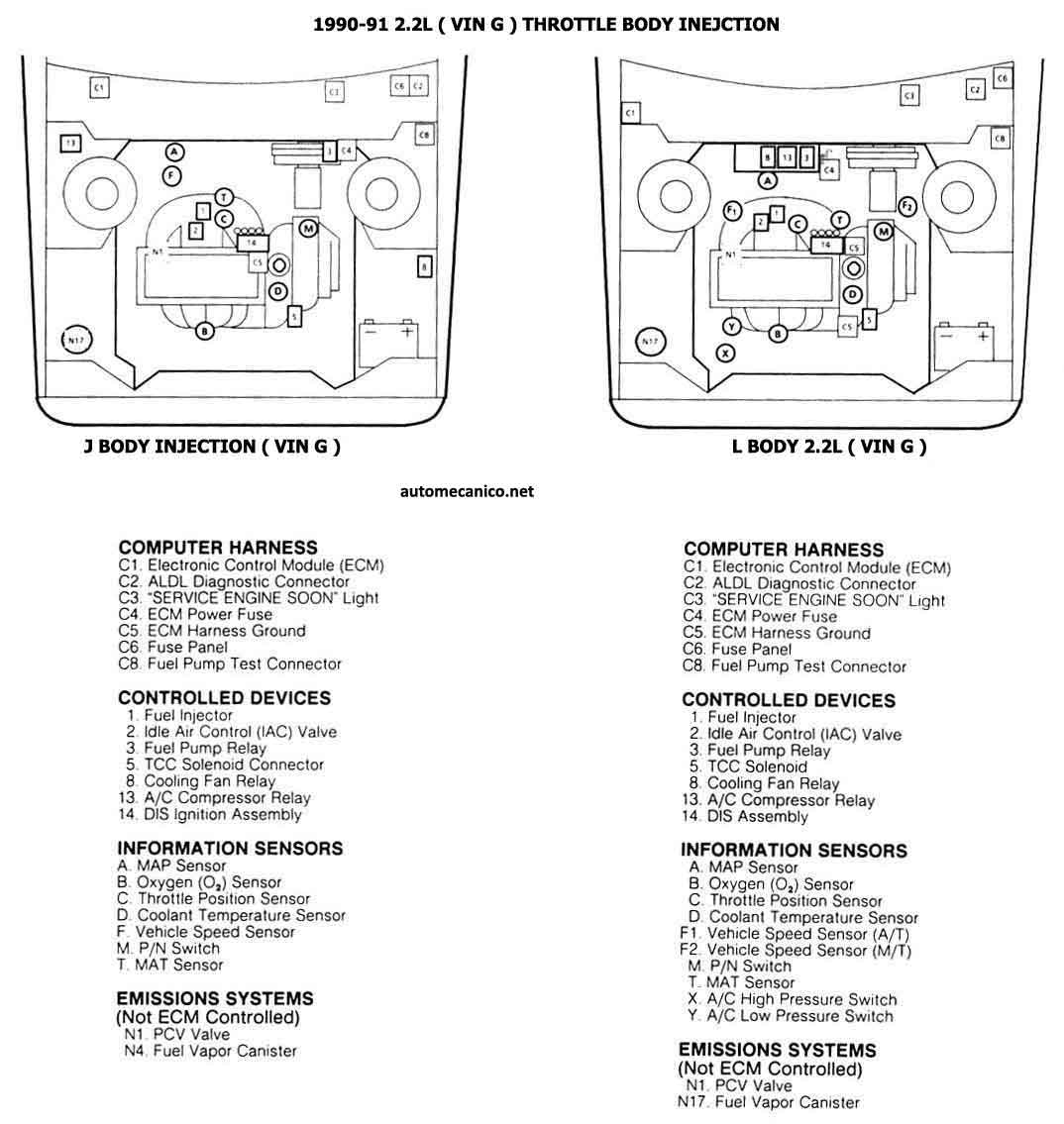

| 1990/91 - 2.2L [VIN G] TBI | CEC UBIC. DE COMP. |

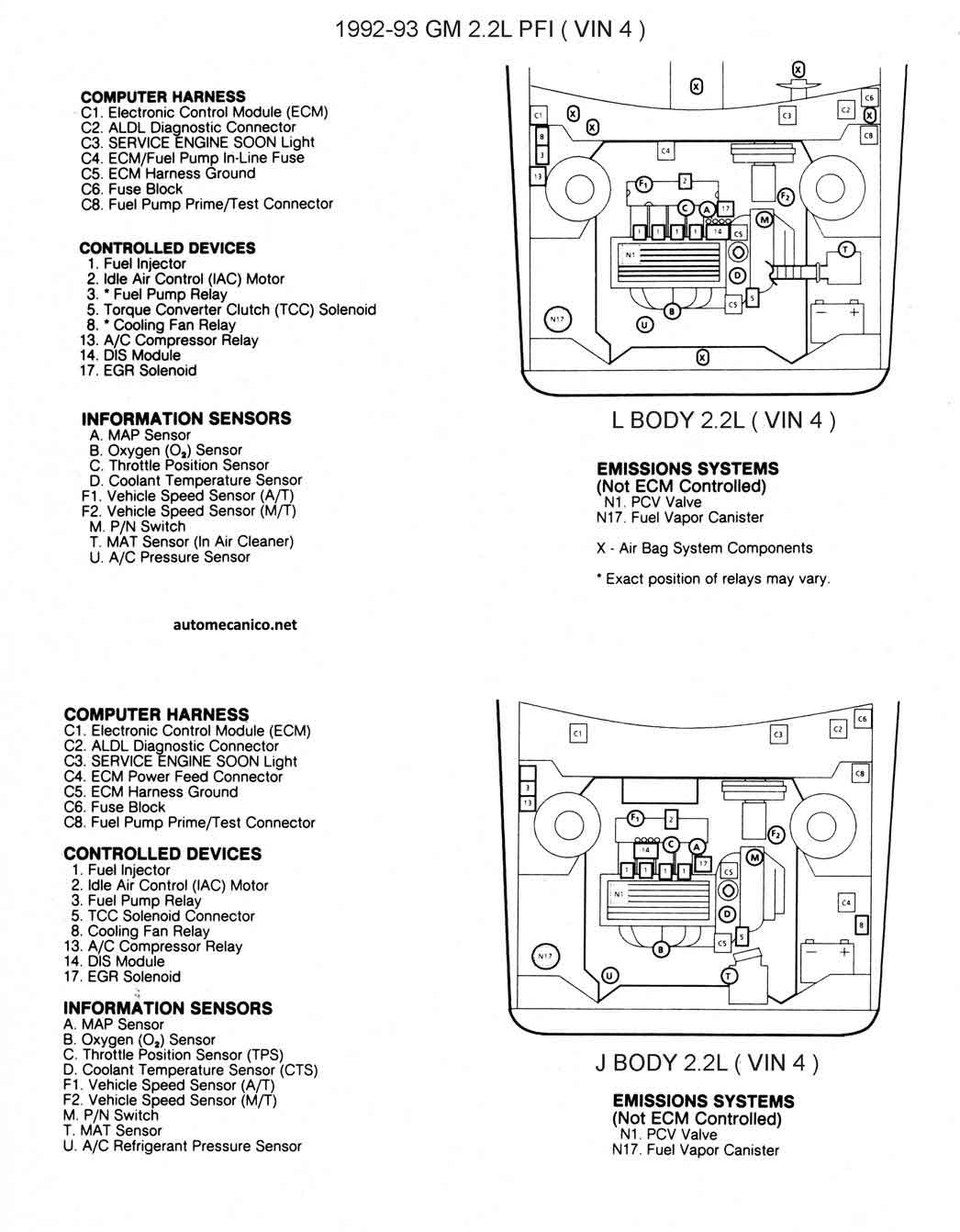

| 1992/93 - 2.2L [VIN 4] PFI | CEC UBIC. DE COMP. |

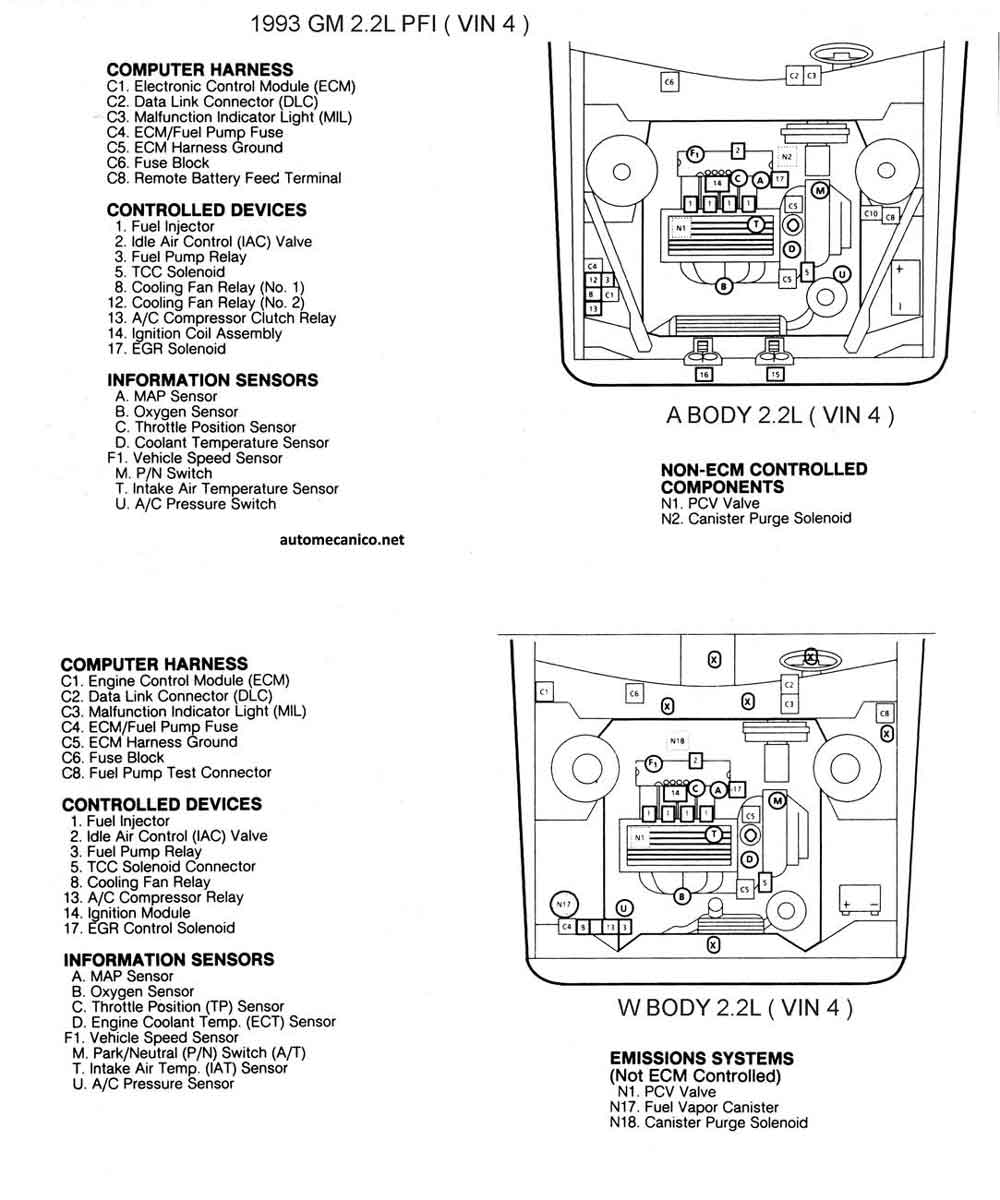

| 1993 - 2.2L [VIN 4] PFI | CEC UBIC. DE COMP. |
| 1989/91 - 2.2L TBI [DIS] | ESQUEMA ELECTRICO |
| 1992 - 2.2L PFI | ESQUEMA ELECTRICO |
| 1993 - 2.2L PFI [VIN 4] 1/1 | ESQUEMA ELECTRICO |

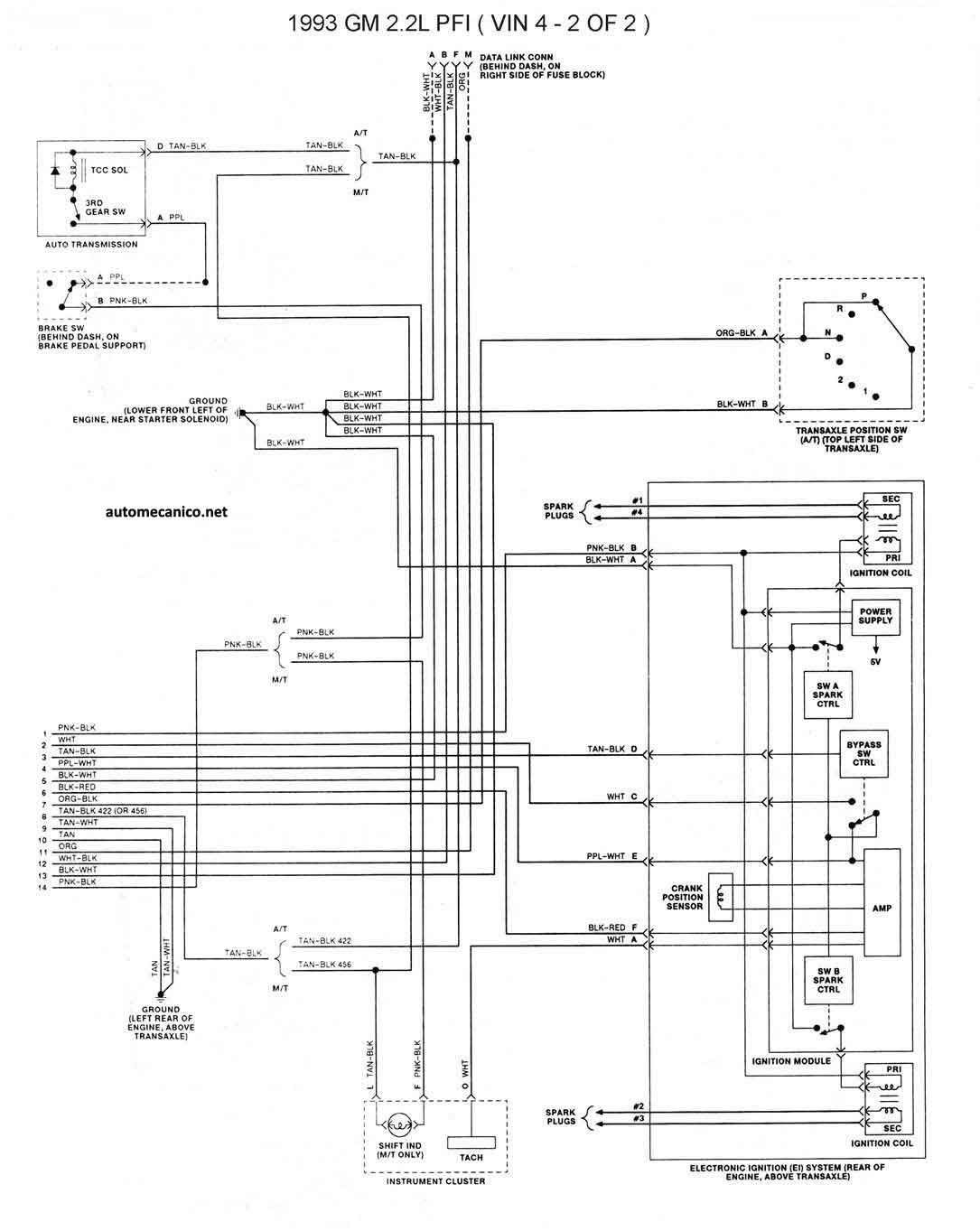

| 1993 - 2.2L PFI [VIN 4] 2/2 | ESQUEMA ELECTRICO |
| 2.3L | |

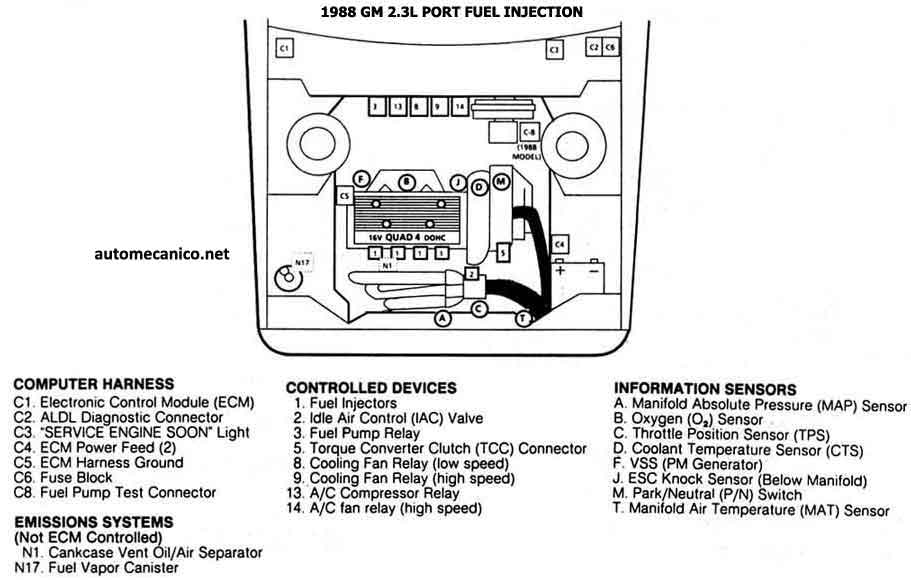

| 1988 - 2.3L PFI | CEC UBIC. DE COMP. |

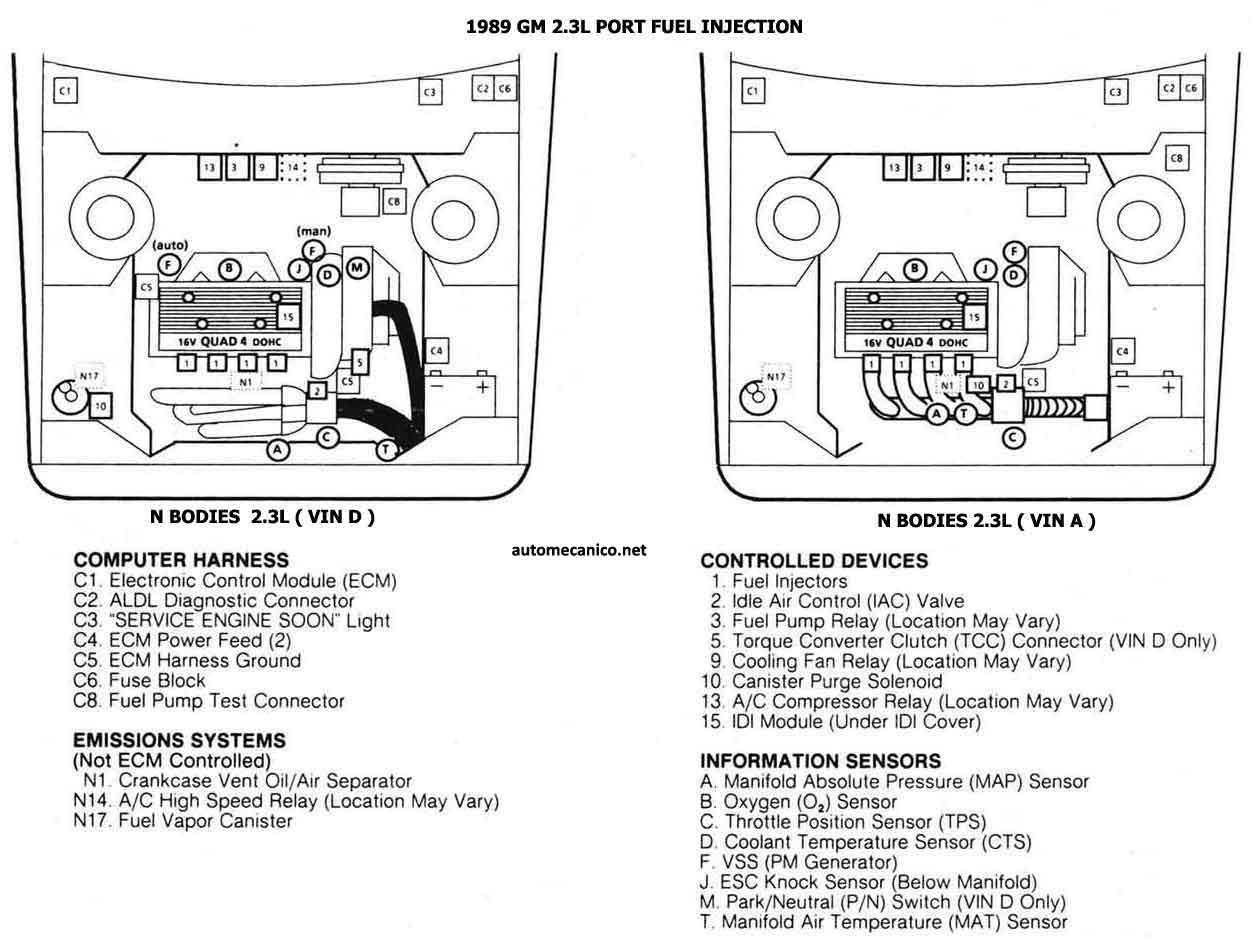

| 1989 - 2.3L PFI | CEC UBIC. DE COMP. |

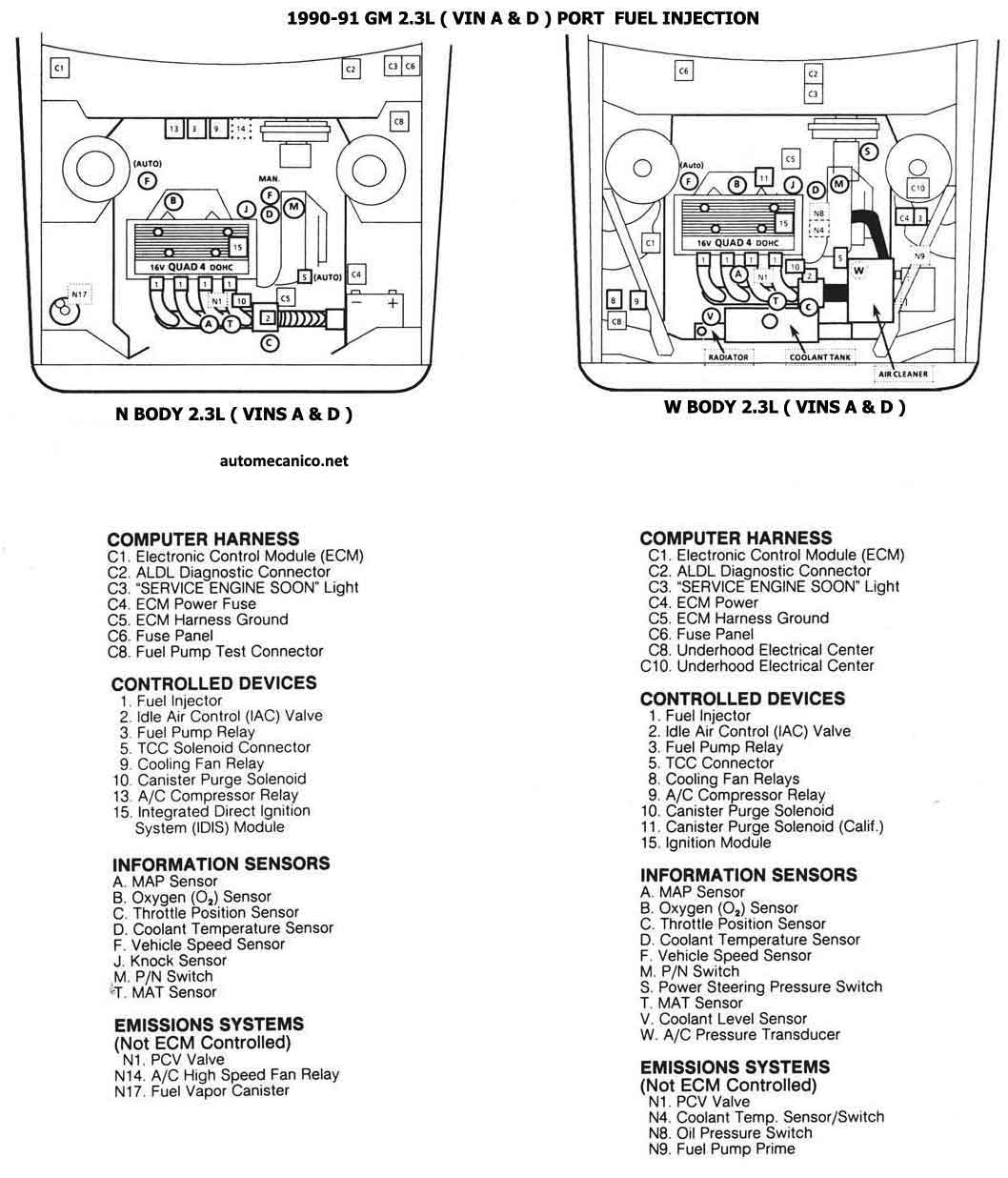

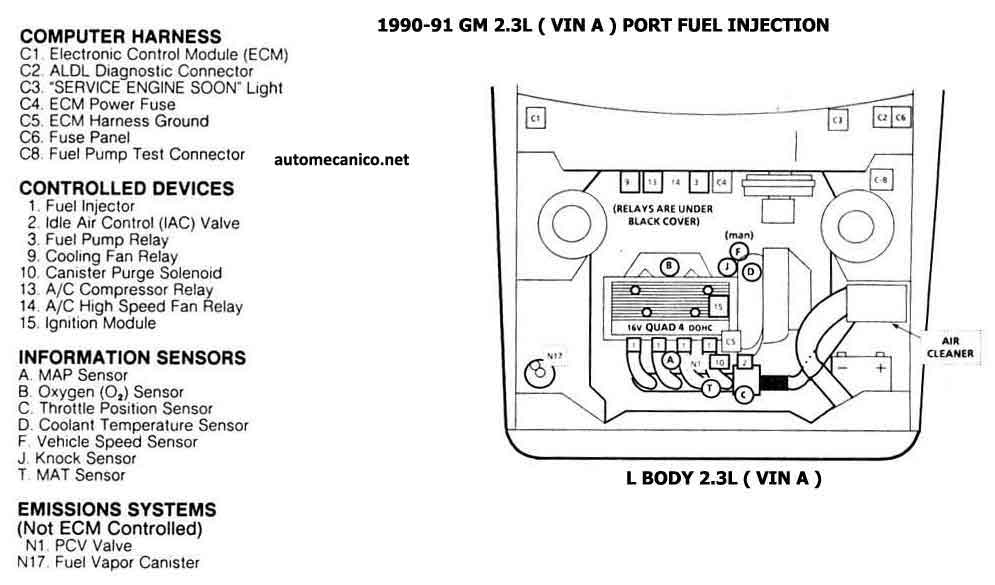

| 1990/91 - 2.3L [VIN A] PFI | CEC UBIC. DE COMP. |
| 1990/91 - 2.3L [VIN D] PFI | CEC UBIC. DE COMP. |

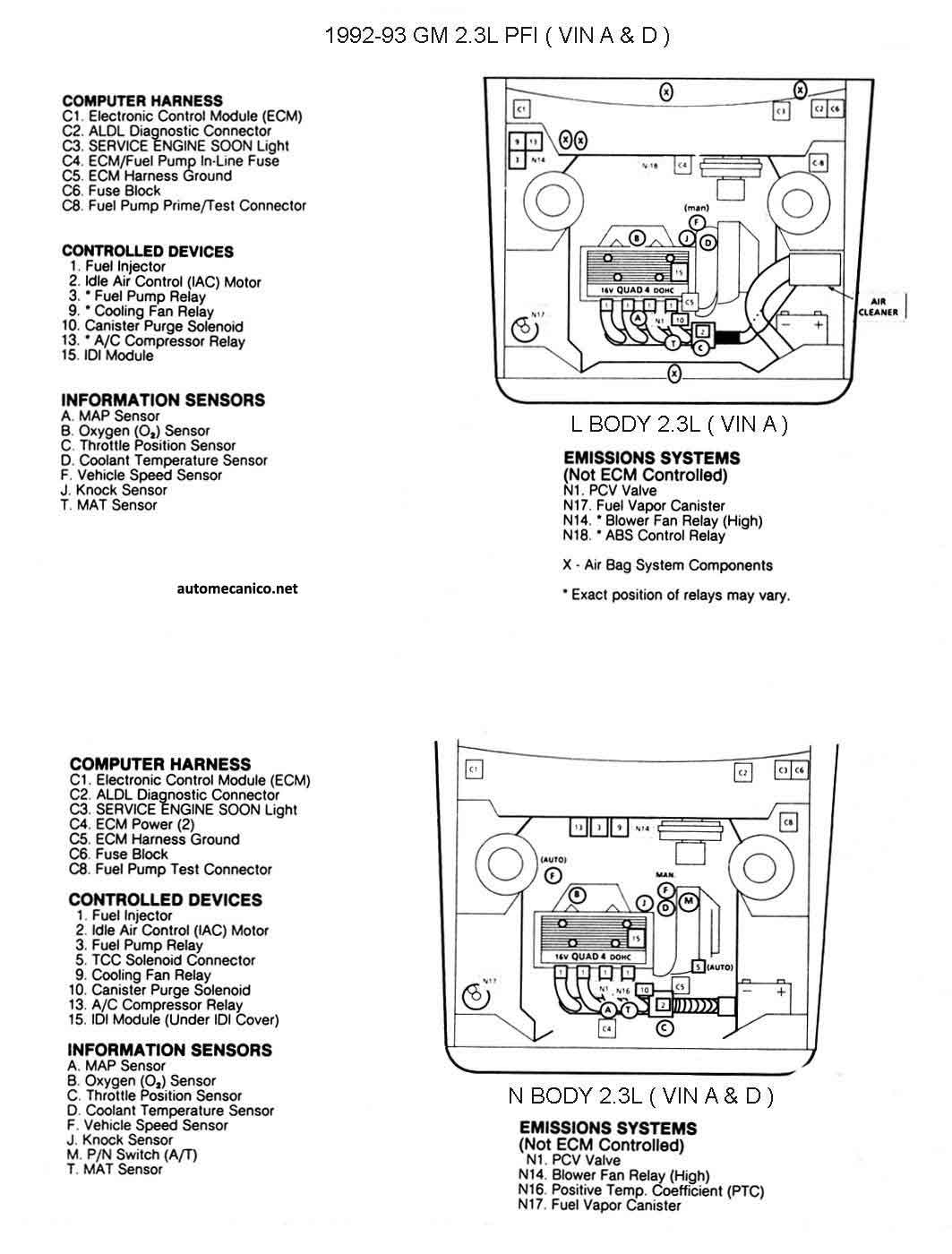

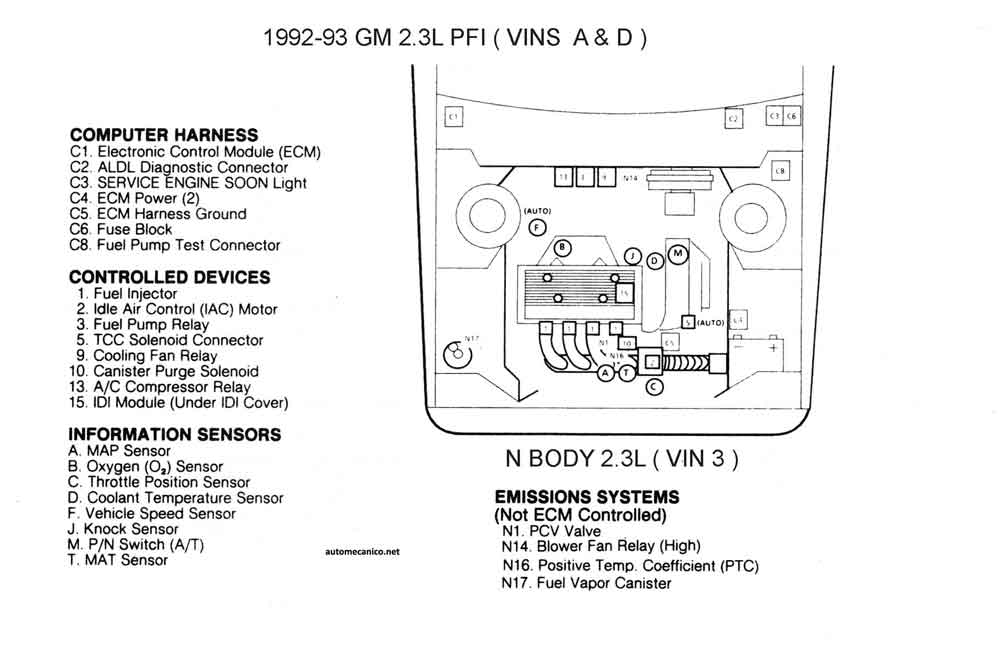

| 1992/93 - 2.3L [VIN A Y D] PFI 1/2 | CEC UBIC. DE COMP. |
| 1992/93 - 2.3L [VIN A Y D] PFI 2/2 | CEC UBIC. DE COMP. |
| 1988/91 - 2.3L PFI | ESQUEMA ELECTRICO |

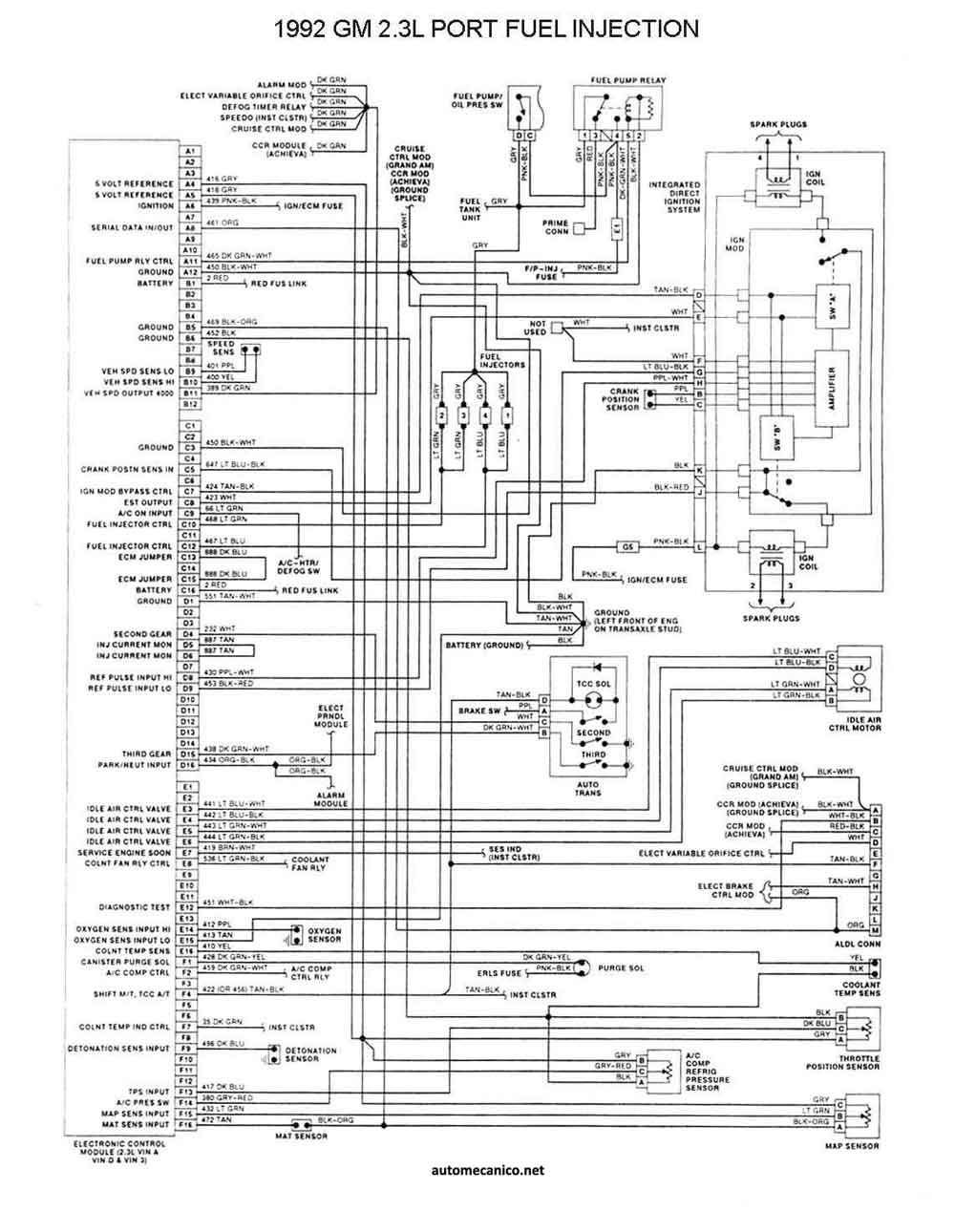

| 1992 - 2.3L PFI | ESQUEMA ELECTRICO |
| 1993 - 2.3L [VIN A Y D] PFI | ESQUEMA ELECTRICO |

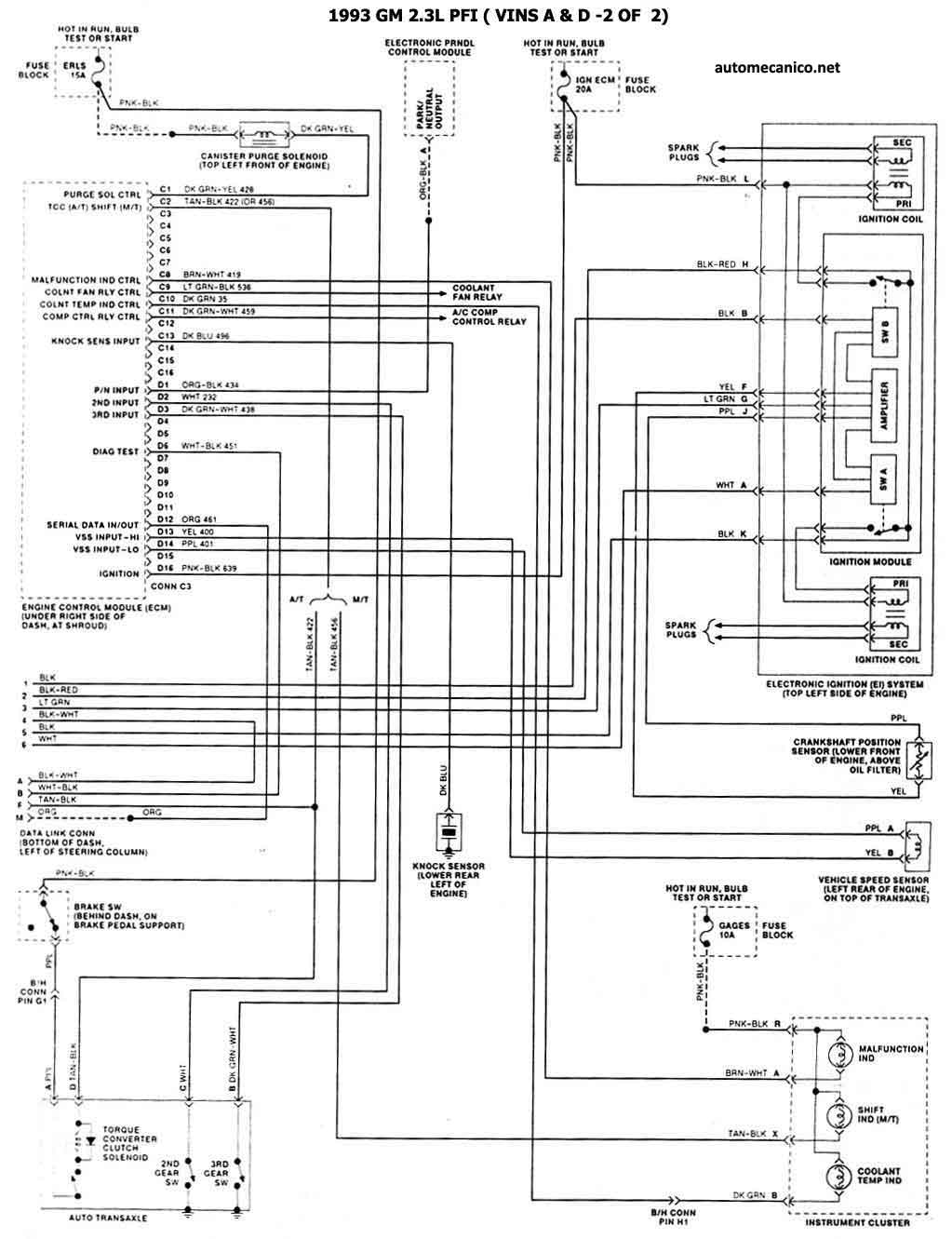

| 1993 - 2.3L [VIN A Y D] PFI | ESQUEMA ELECTRICO |
