| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| -G. MOTORS - 2.0L 1982/93 - Chevrolet, Cadillac, Oldsmobile. Pontiac |
| 1982/85 - 2.0L | CEC UBIC.DE COMP. |
| 1982/85 - 2.0L | CEC UBIC. DE COMP. |
| 1983/84 - 2.0L TBI | CEC UBIC. DE COMP. |
| 1985 - 2.0L TBI | CEC UBIC. DE COMP. |
| 1985 - 2.0L | CEC UBIC. DE COMP. |
| 1986 - 2.0L TBI | CEC UBIC. DE COMP. |
| 1987 - 2.0L 2.5L TBI | CEC UBIC. DE COMP. |

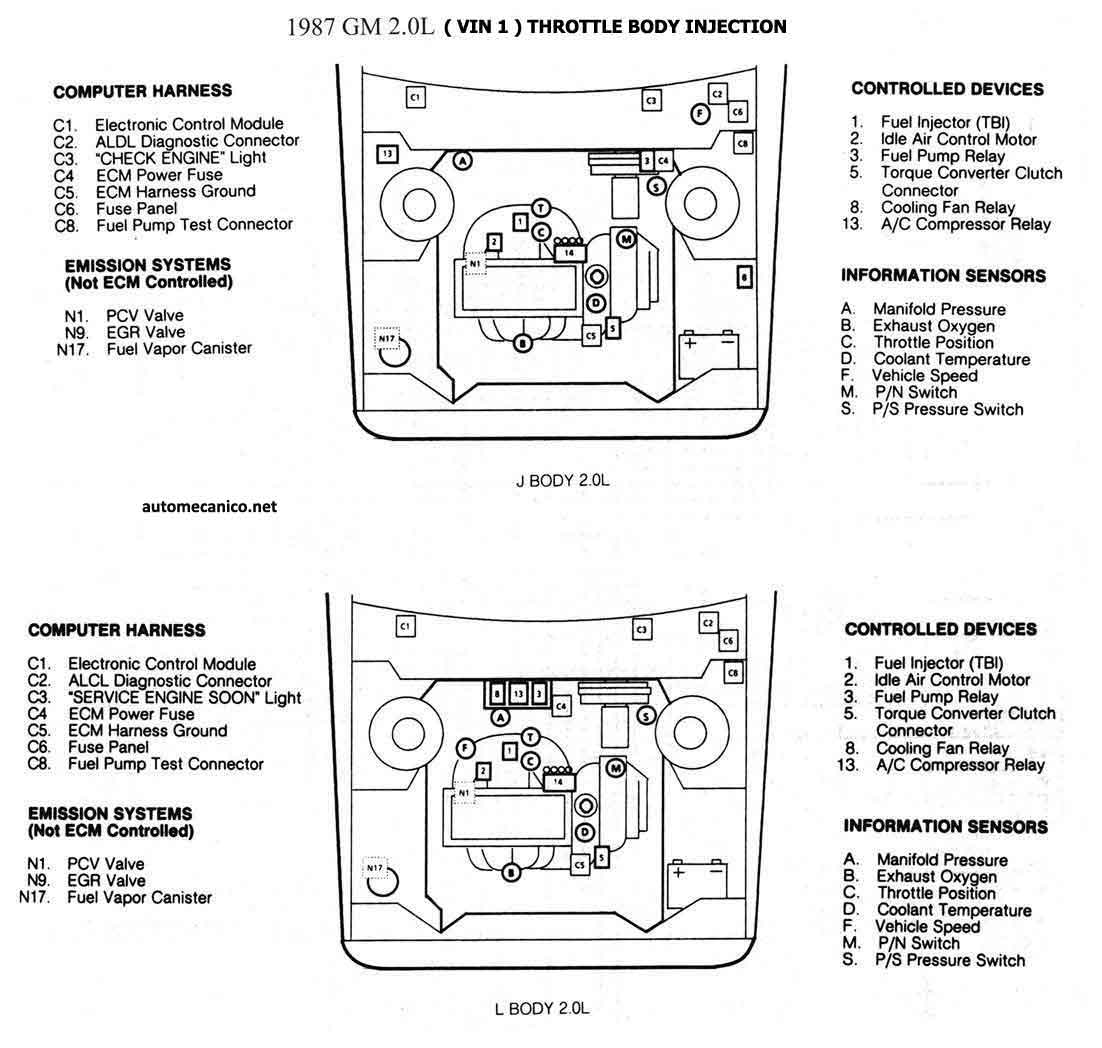

| 1987 - 2.0L TBI | CEC UBIC. DE COMP. |

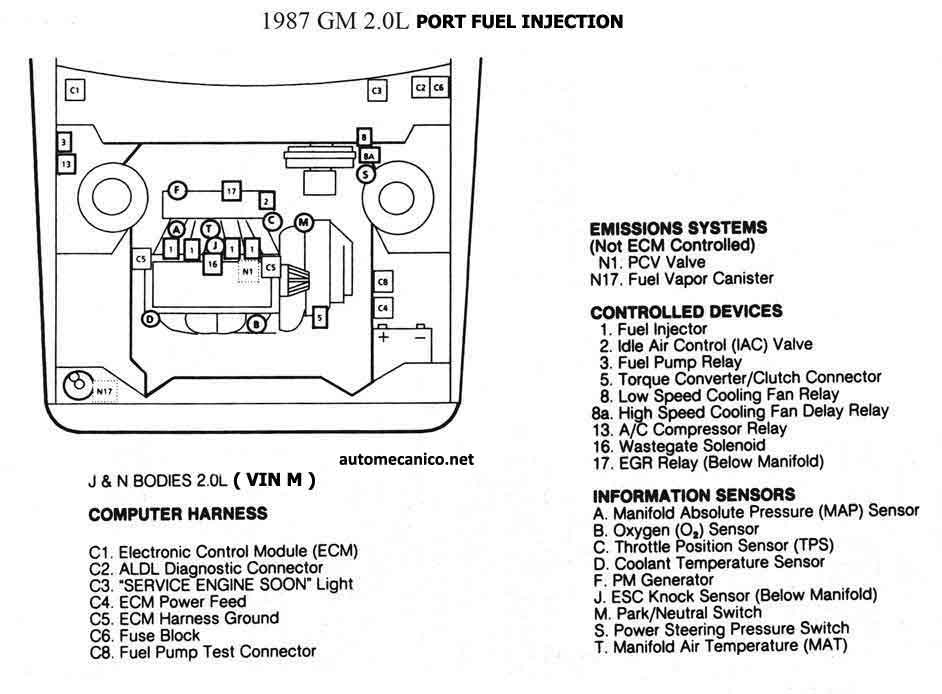

| 1987 - 2.0L PFI | CEC UBIC. DE COMP. |
| 1988 - 2.0L 2.5L TBI | CEC UBIC. DE COMP. |

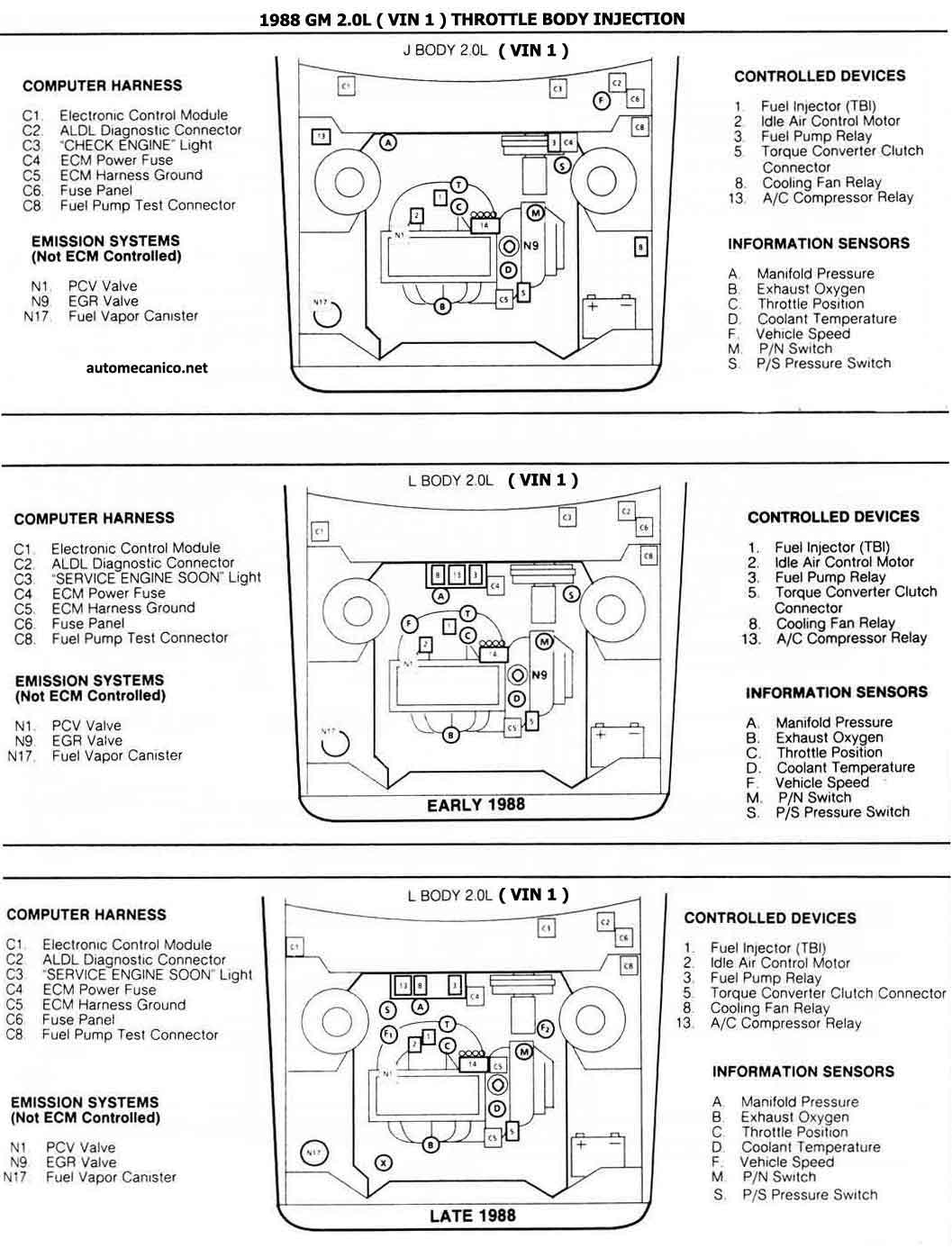

| 1988 - 2.0L TBI | CEC UBIC. DE COMP. |

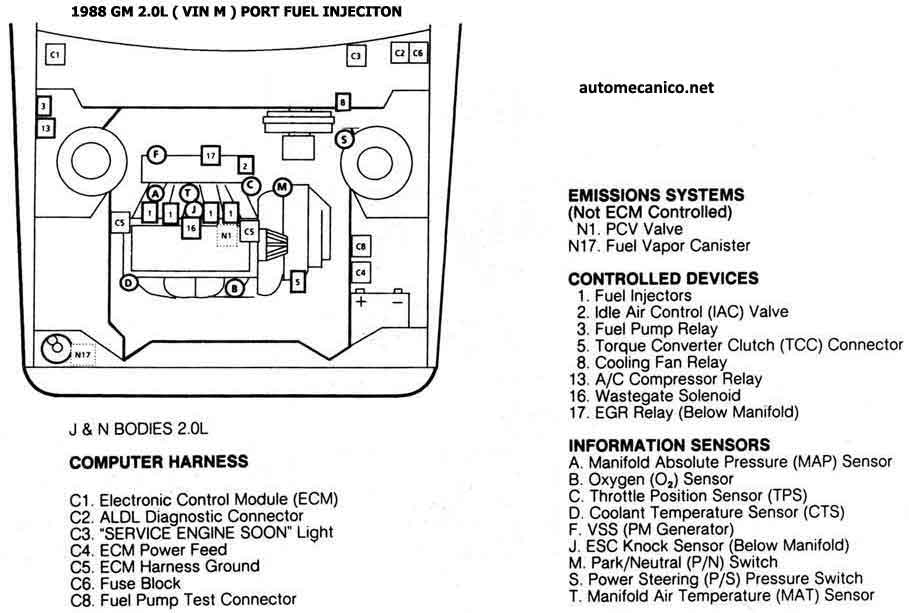

| 1988 - 2.0L PFI | CEC UBIC. DE COMP. |

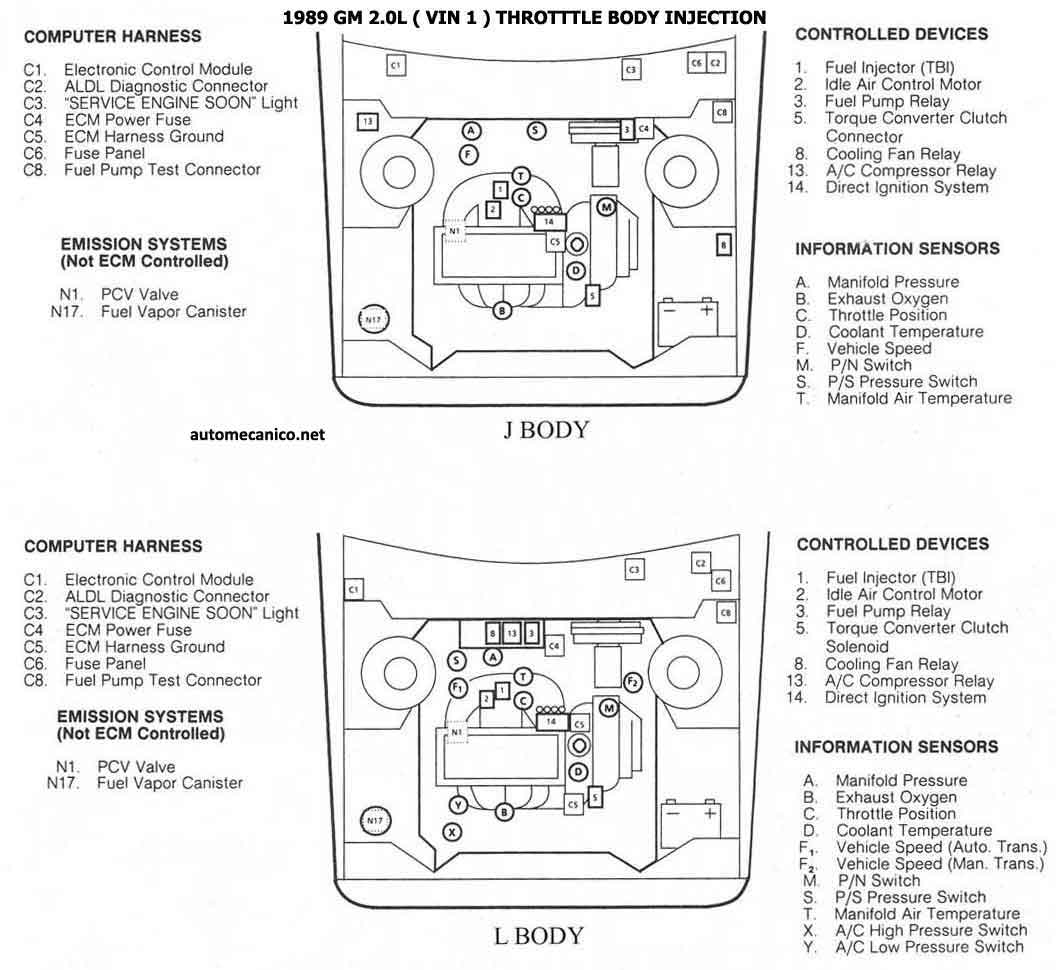

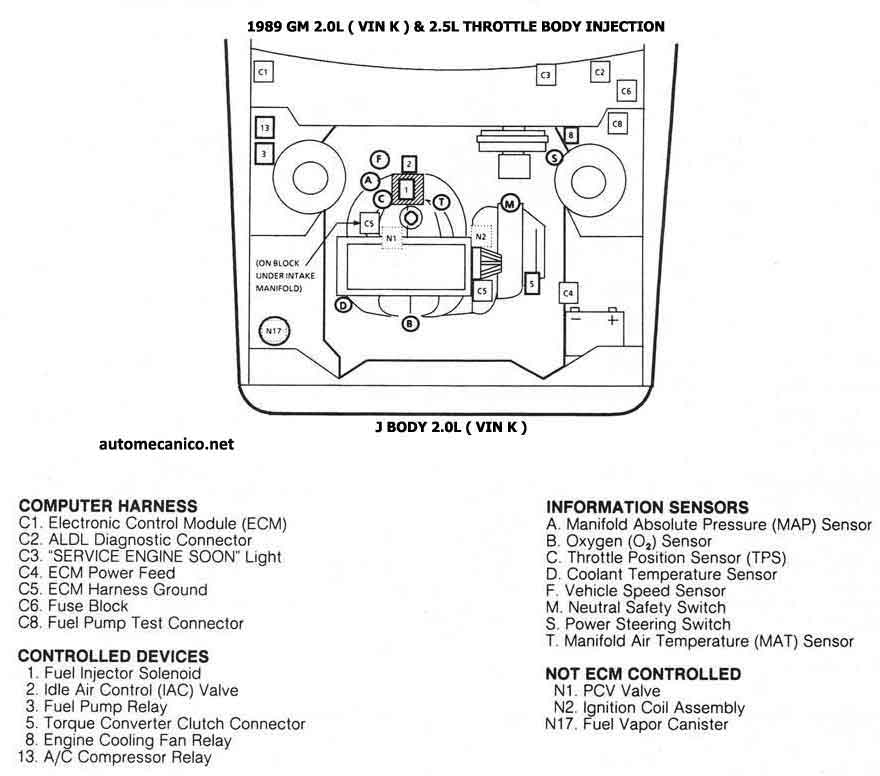

| 1989 - 2.0L TBI | CEC UBIC. DE COMP. |
| 1989 - 2.0L TBI | CEC UBIC. DE COMP. |
| 1989 - 2.0L PFI | CEC UBIC. DE COMP. |

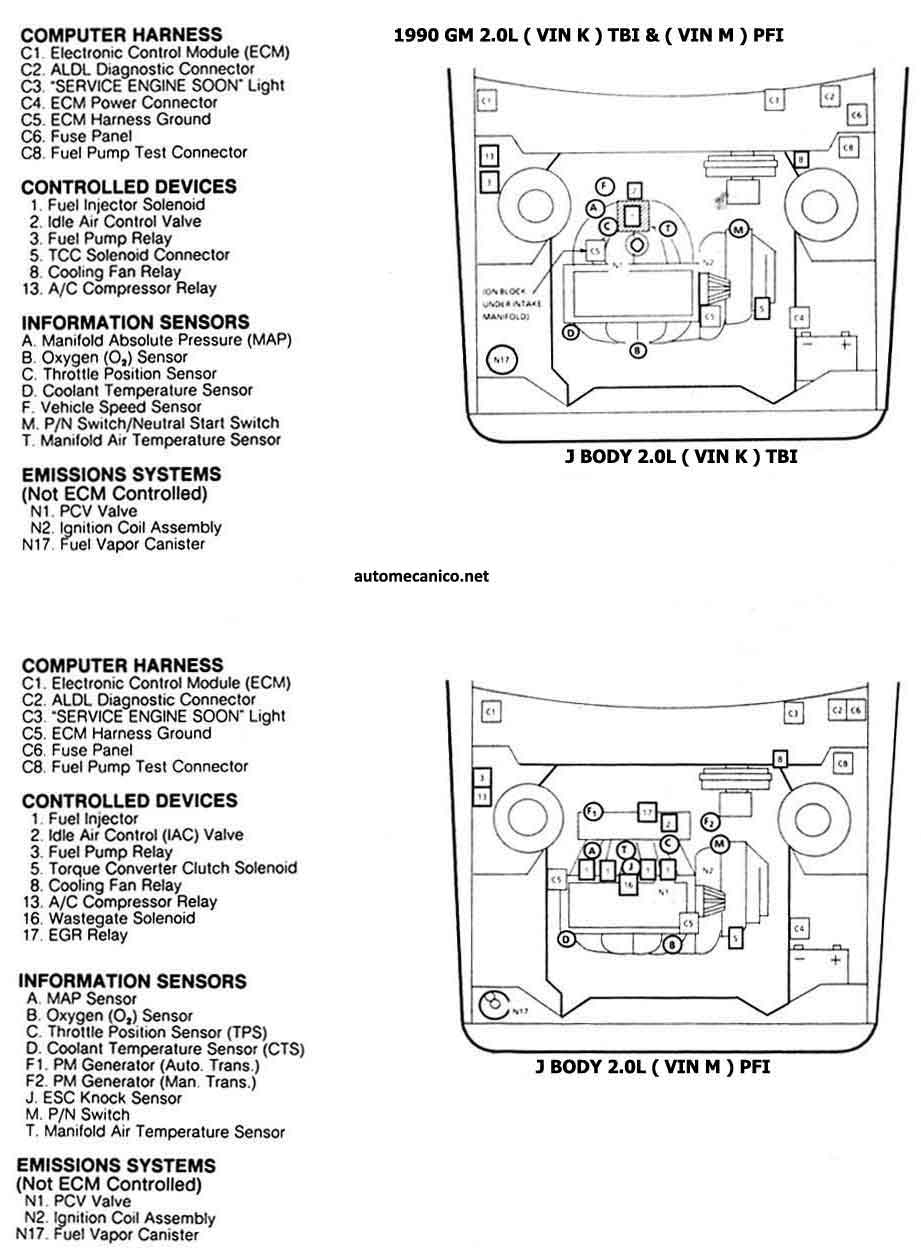

| 1990 - 2.0L TBI - VIN K y PFI VIN M | CEC UBIC. DE COMP. |
| 1991 - 2.0L TBI VIN K | CEC UBIC. DE COMP. |
| 1992 - 2.0L PFI VIN H | CEC UBIC. DE COMP. |
| 1982/85 - 2.0L Y 2.5L | ESQUEMA ELECT. |

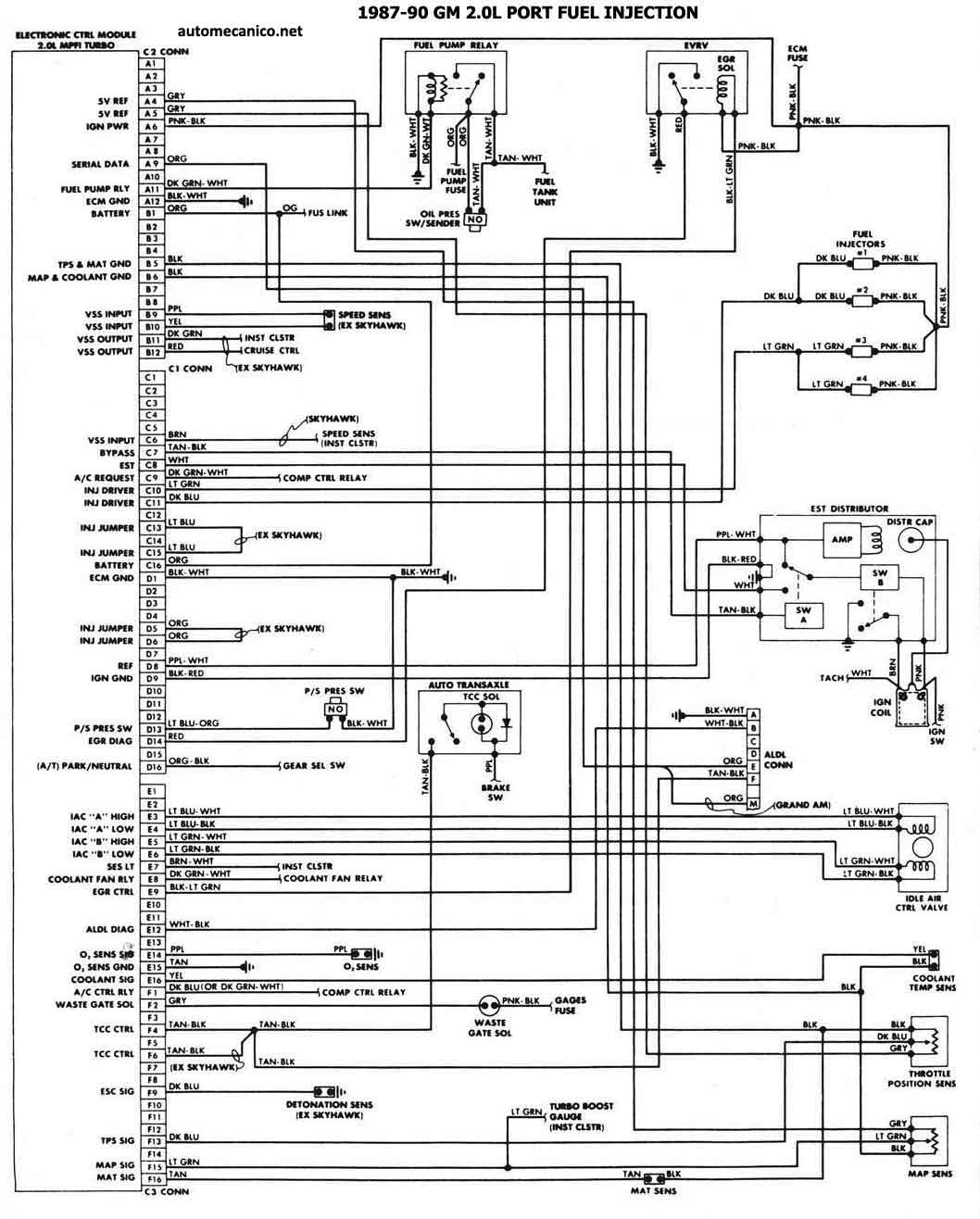

| 1987/90 - 2.0L PFI | ESQUEMA ELECT. |
| 1983/87 - 2.0L TBI | ESQUEMA ELECT. |
| 1987/88 - 2.0L TBI [DIS] | ESQUEMA ELECT. |
| 1989/91 - 2.0L 2.2L TBI [DIS] | ESQUEMA ELECT. |
| 1988/91 - 2.0L TBI | ESQUEMA ELECT. |
| 1992/93 - 2.0L PFI [VIN H] | ESQUEMA ELECT. |
