G. MOTORS - 5.7L V8 Diagramas - 1981/93 - circuito electrico |
| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| G. MOTORS - 5.7L V8 CILINDROS MOTOR 350 cid - Diagramas, esquemas 1981/93 |

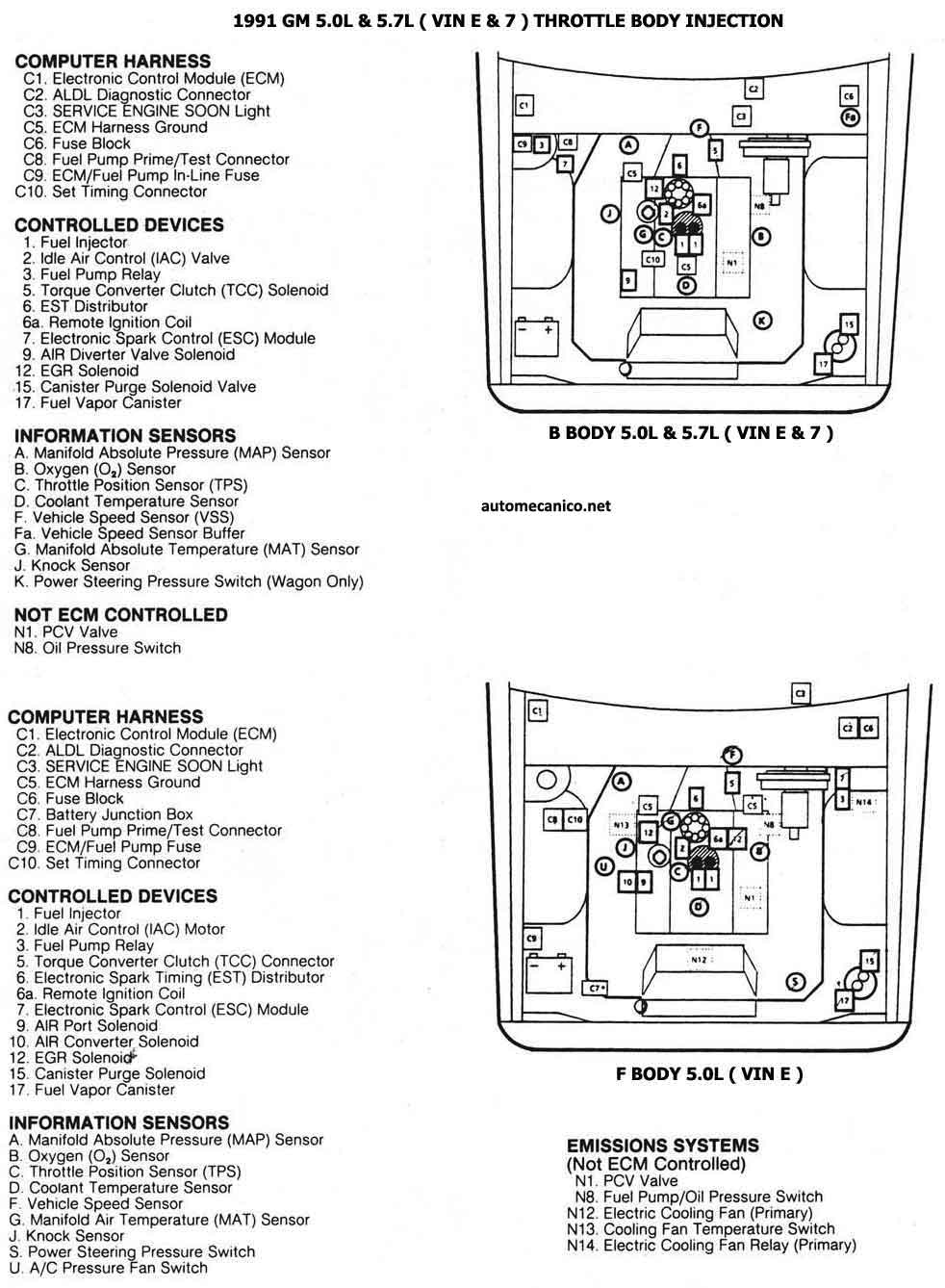

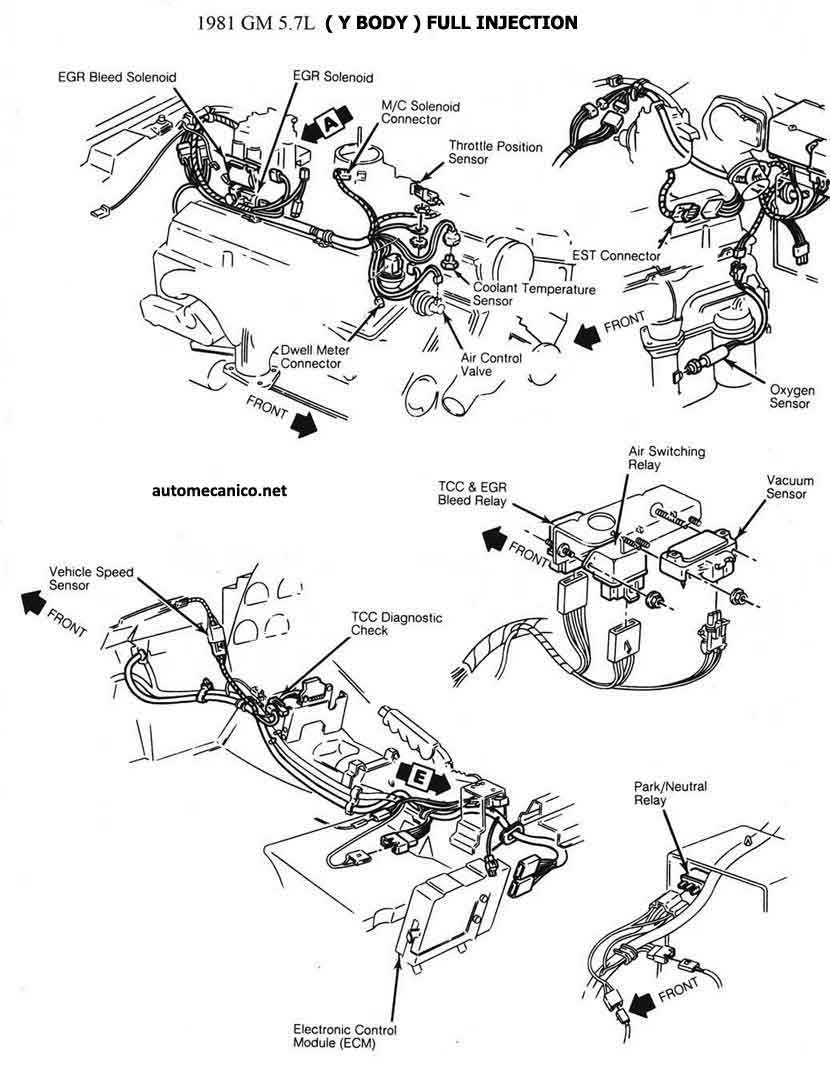

| 1981 - 5.7L | CEC UBIC. DE COMP. |

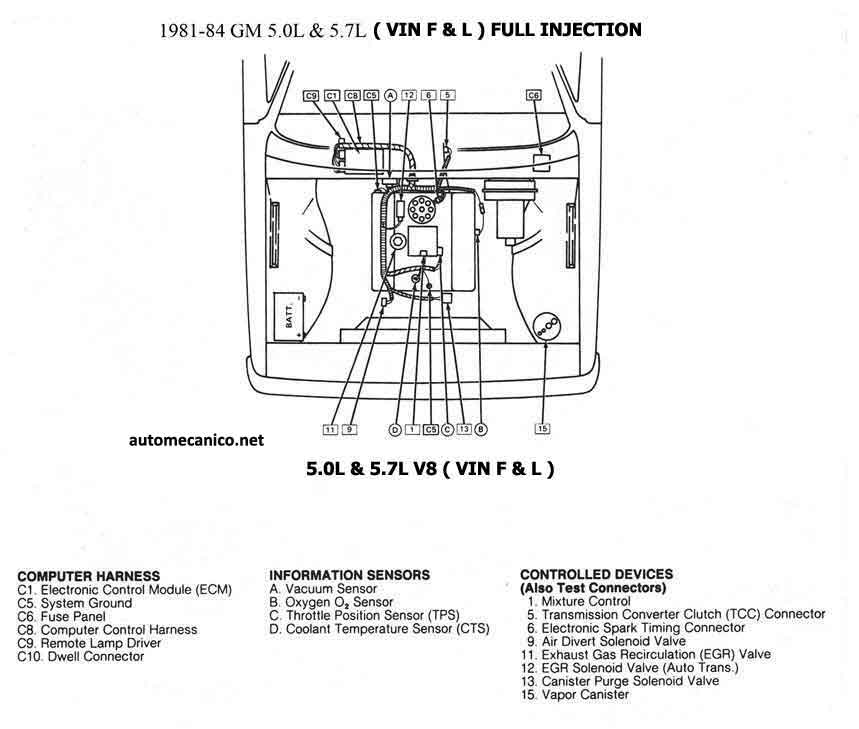

| 1981/84 - 5.7L VIN F, L | CEC UBIC. DE COMP. |
| 1982/84 5.7L CROSSFIRE FI | CEC UBIC. DE COMP. |

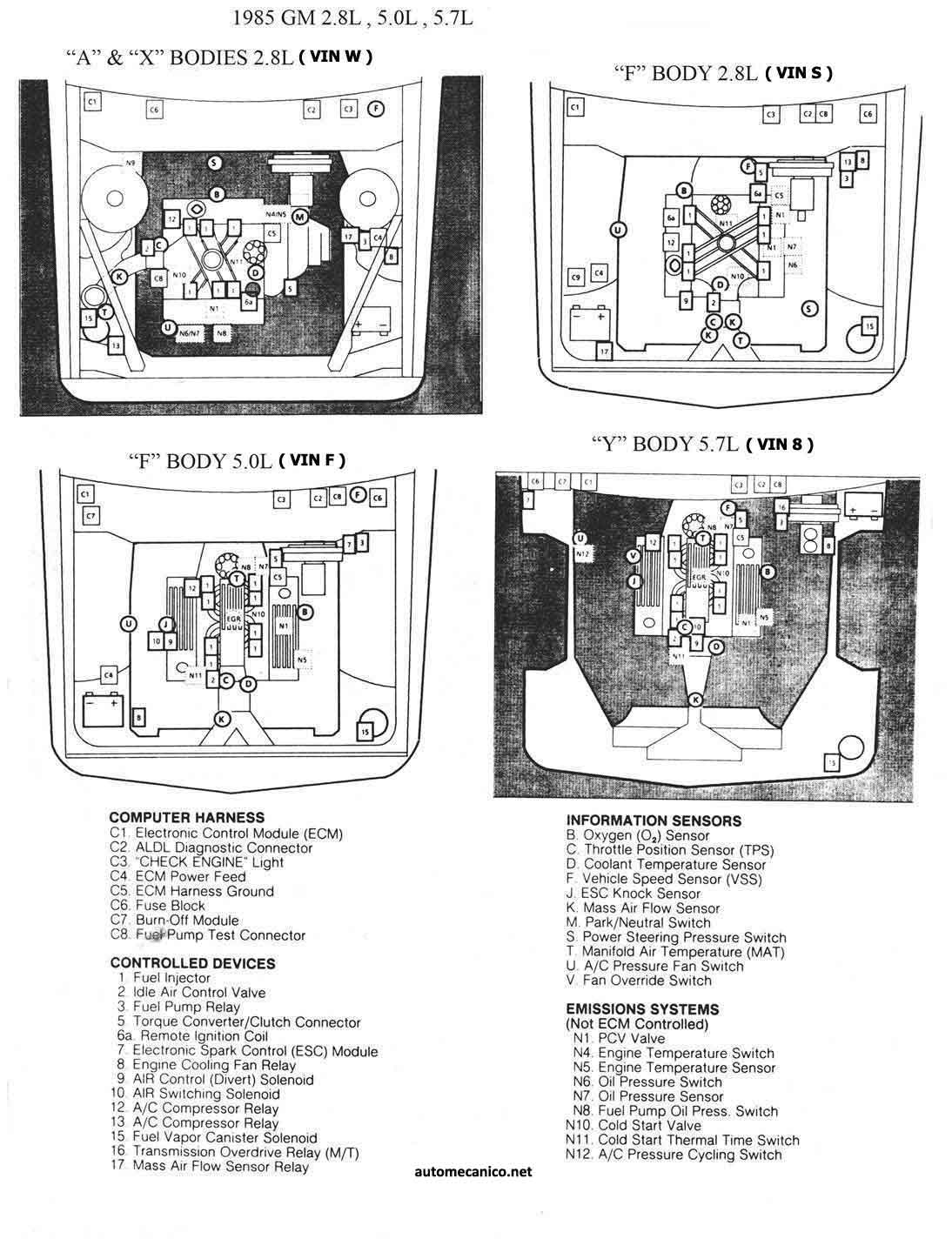

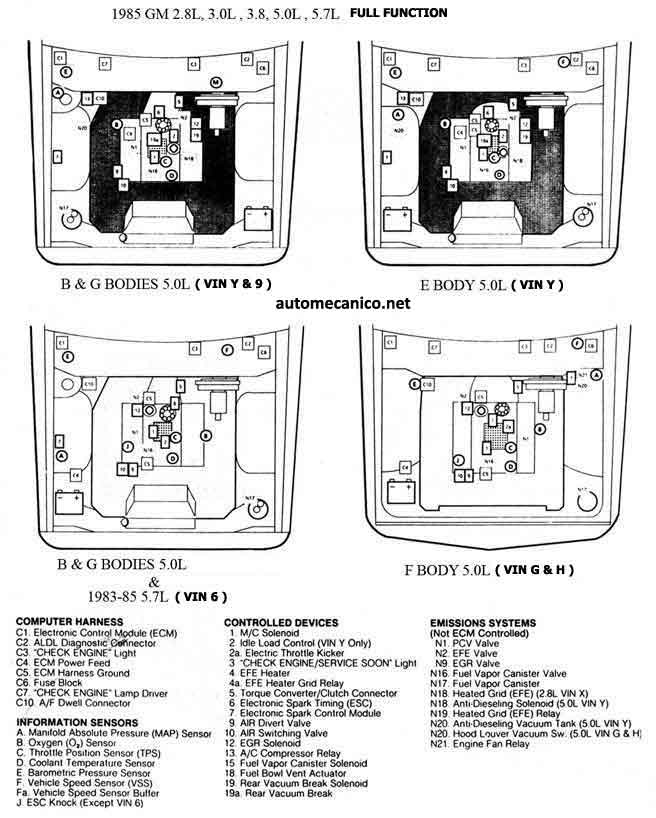

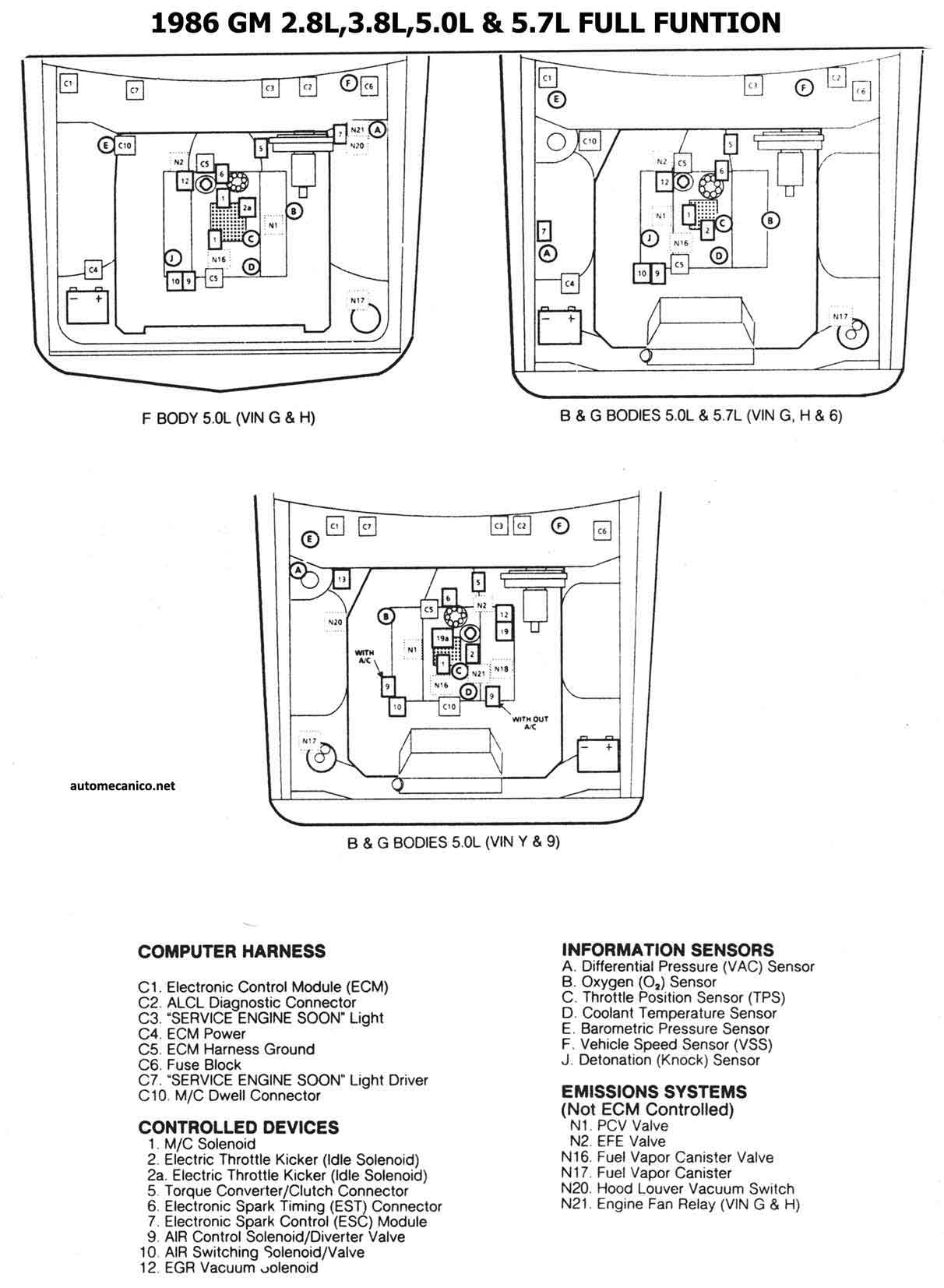

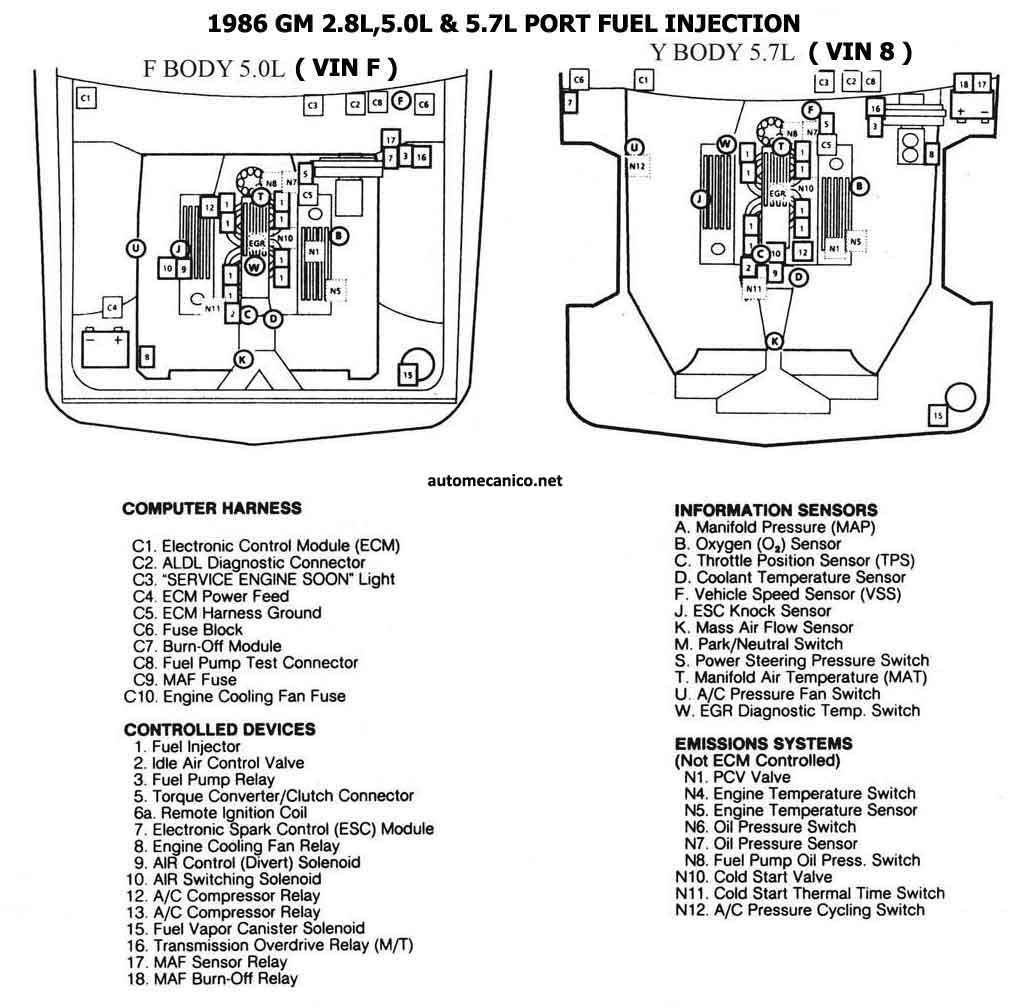

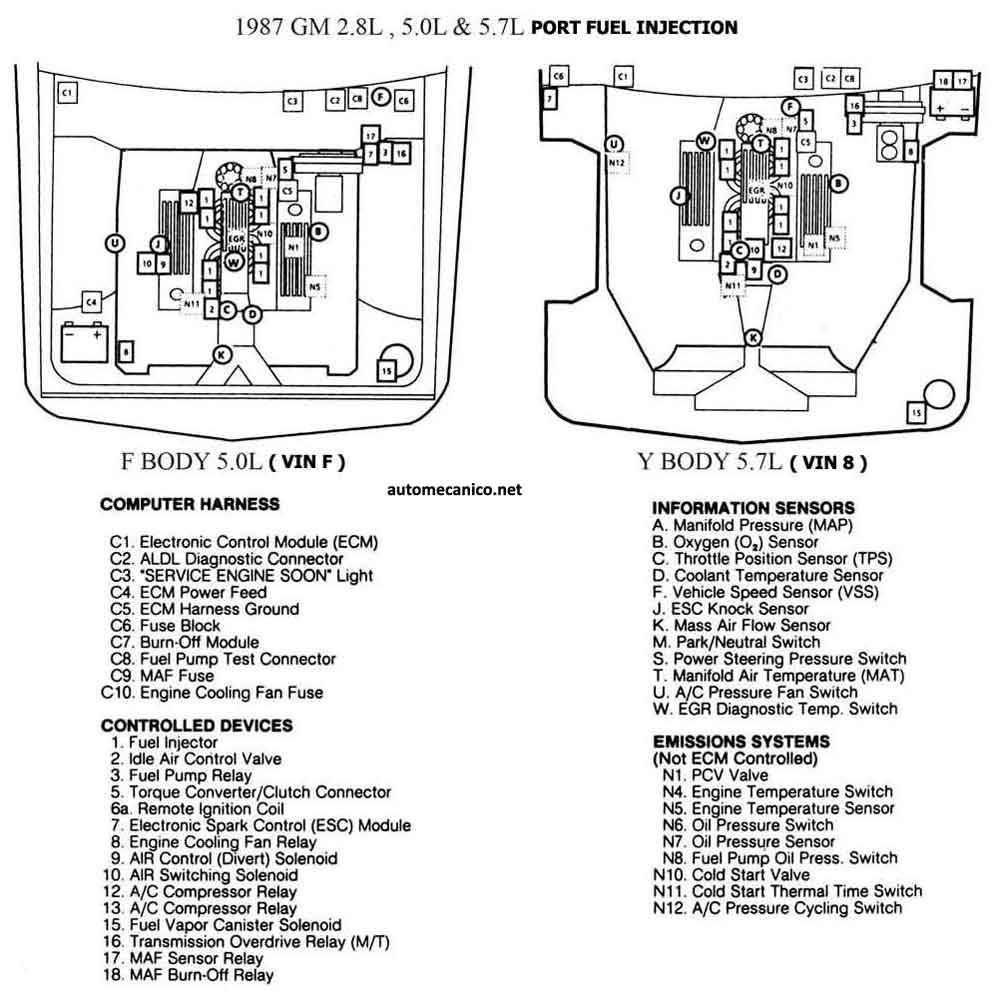

| 1983/85 - 5.7L | CEC UBIC. DE COMP. |
| 1985 - 5.7L PFI | CEC UBIC. DE COMP. |
| 1986 - 5.7L | CEC UBIC. DE COMP. |
| 1986 - 5.7L PFI | CEC UBIC. DE COMP. |
| 1986 - 5.7L CCC LIGHT TRUCKS | CEC UBIC. DE COMP. |
| 1987 - 5.7L | CEC UBIC. DE COMP. |
| 1987 - 5.7L PFI | CEC UBIC. DE COMP. |

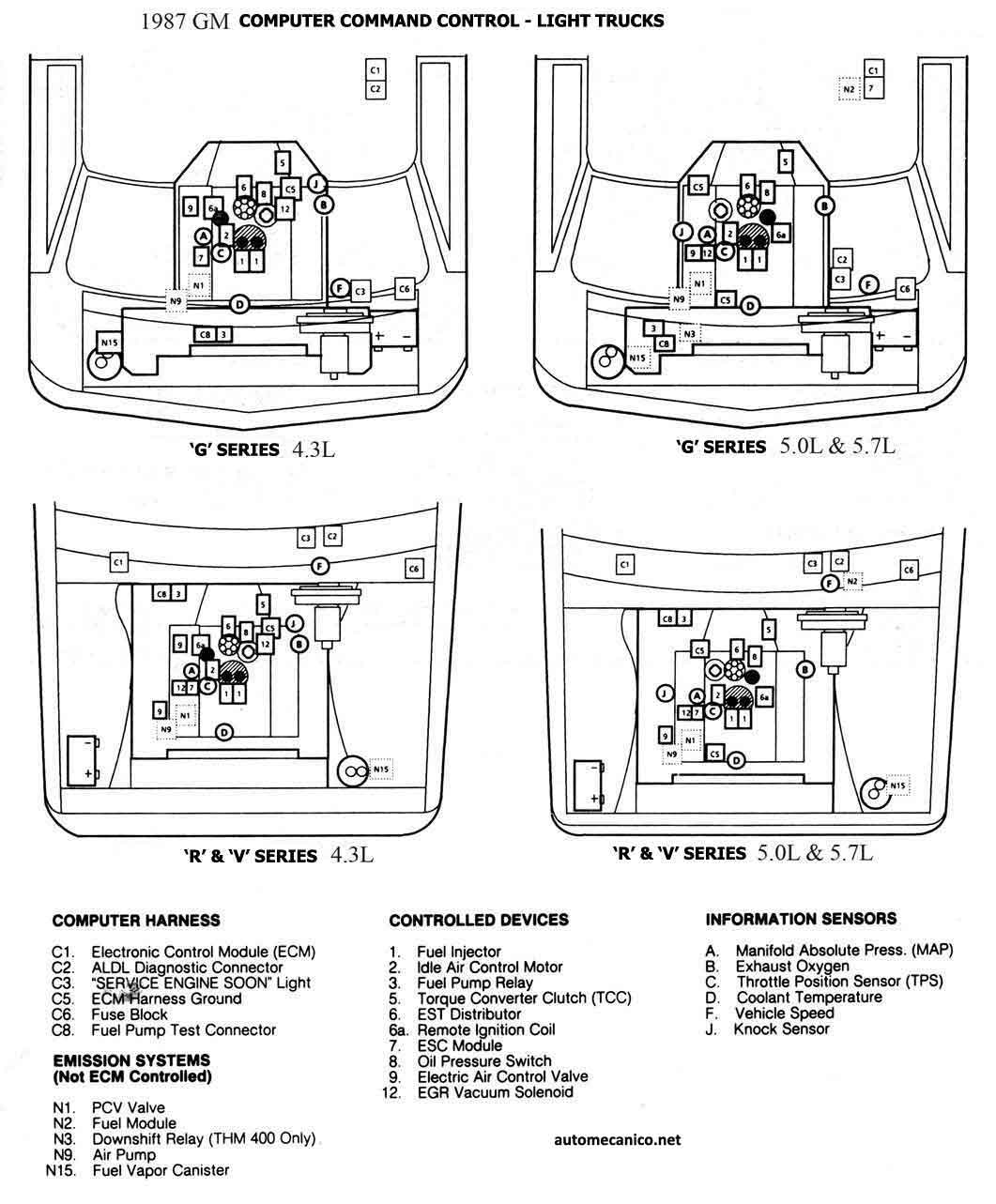

| 1987 - 5.7L CCC TRUCKS - 1/2 | CEC UBIC. DE COMP. |
| 1987 - 5.7L CCC TRUCKS - 2/2 | CEC UBIC. DE COMP. |

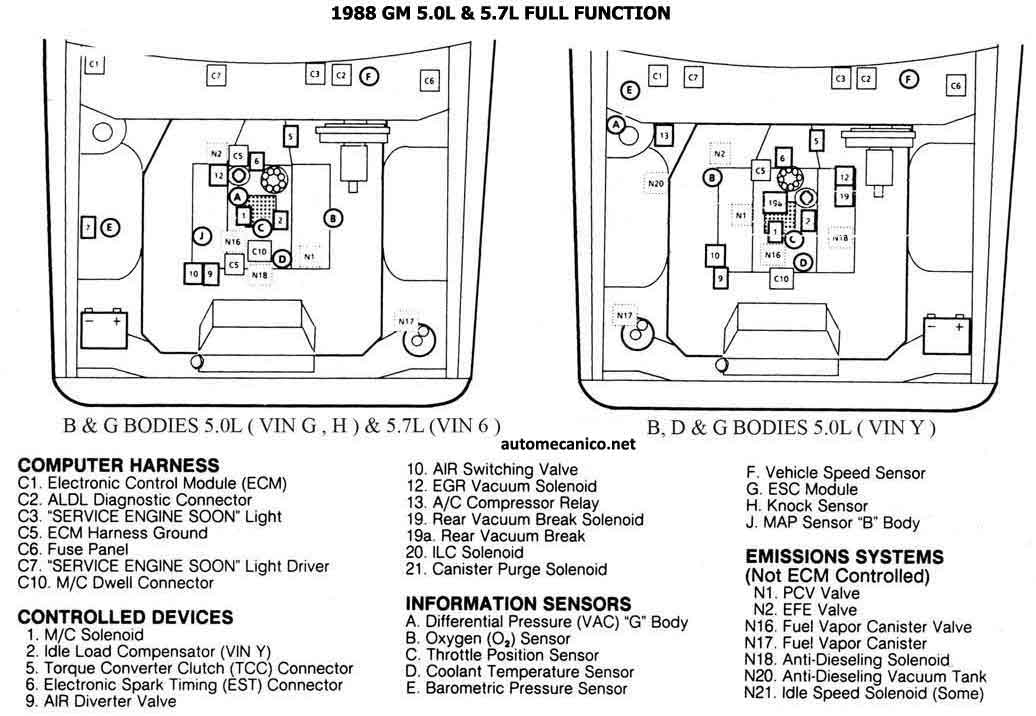

| 1988 - 5.7L | CEC UBIC. DE COMP. |

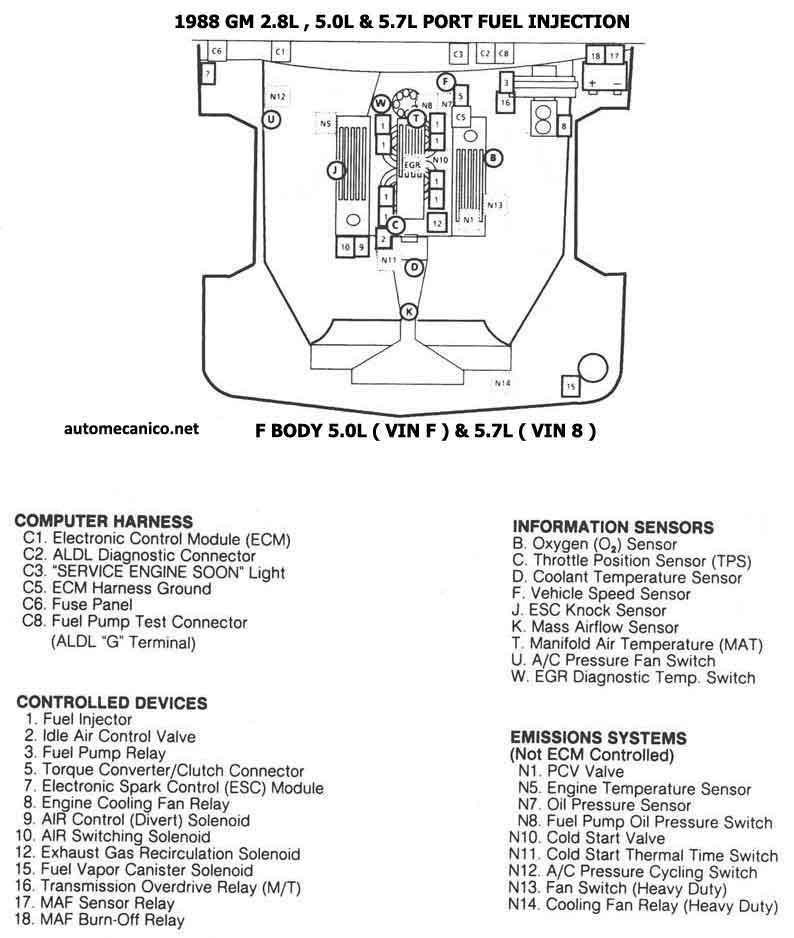

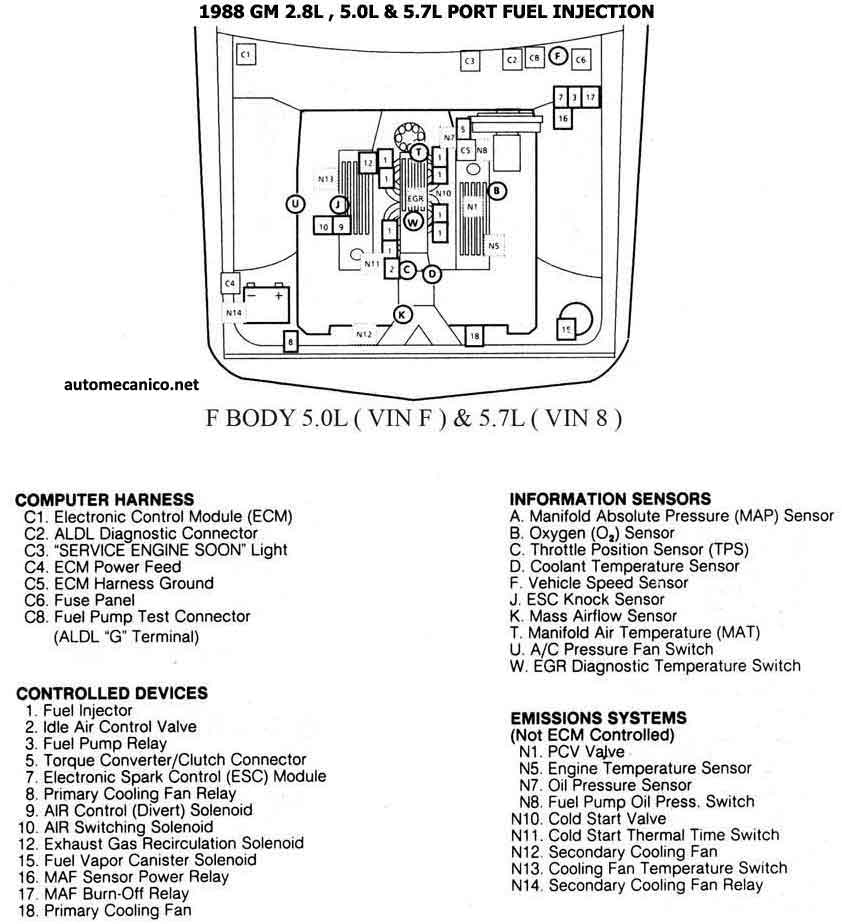

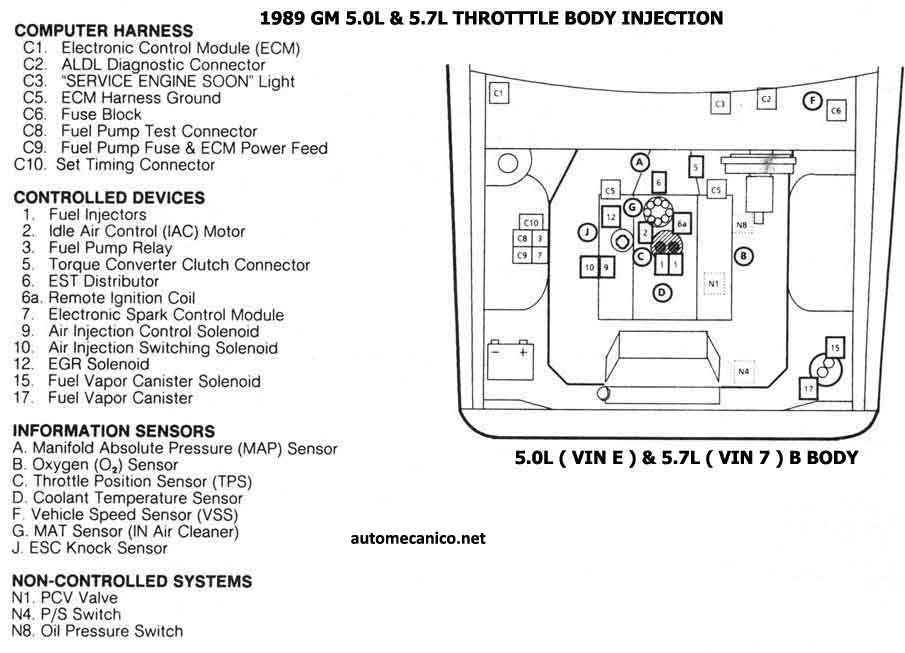

| 1988 - 5.7L PFI - 1/2 | CEC UBIC. DE COMP. |
| 1988 - 5.7L PFI - 2/2 | CEC UBIC. DE COMP. |
| 1989 - 5.7L TBI | CEC UBIC. DE COMP. |

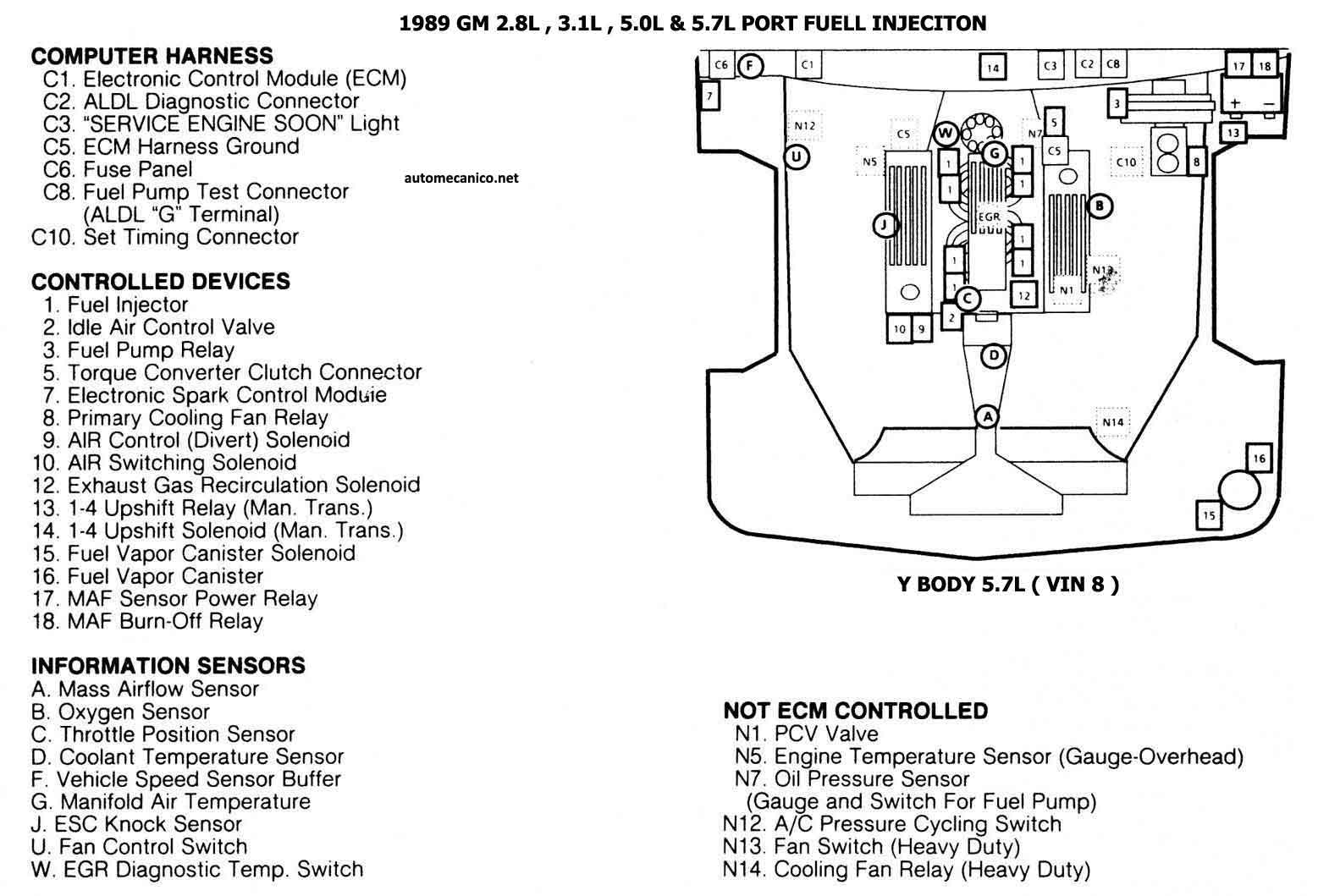

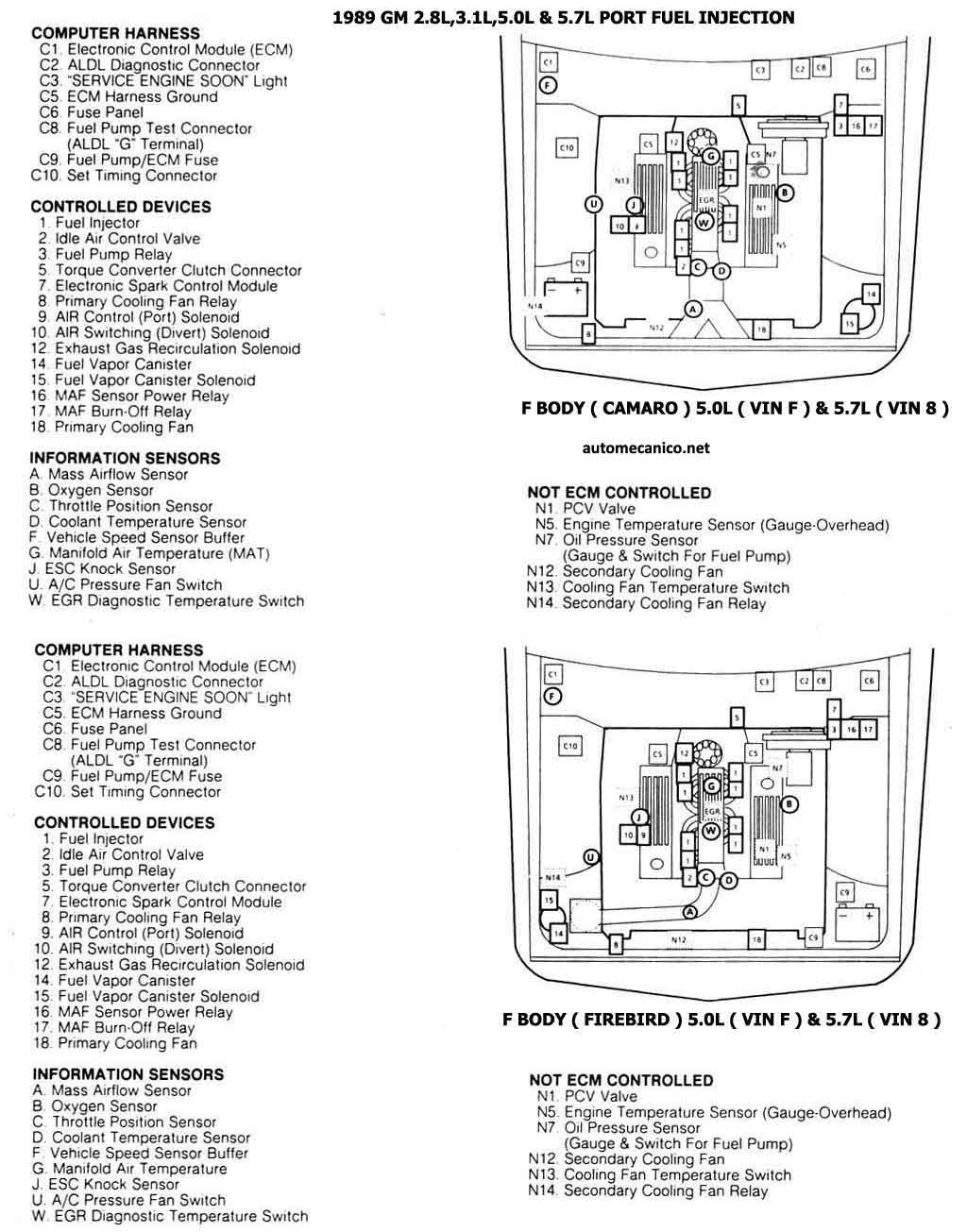

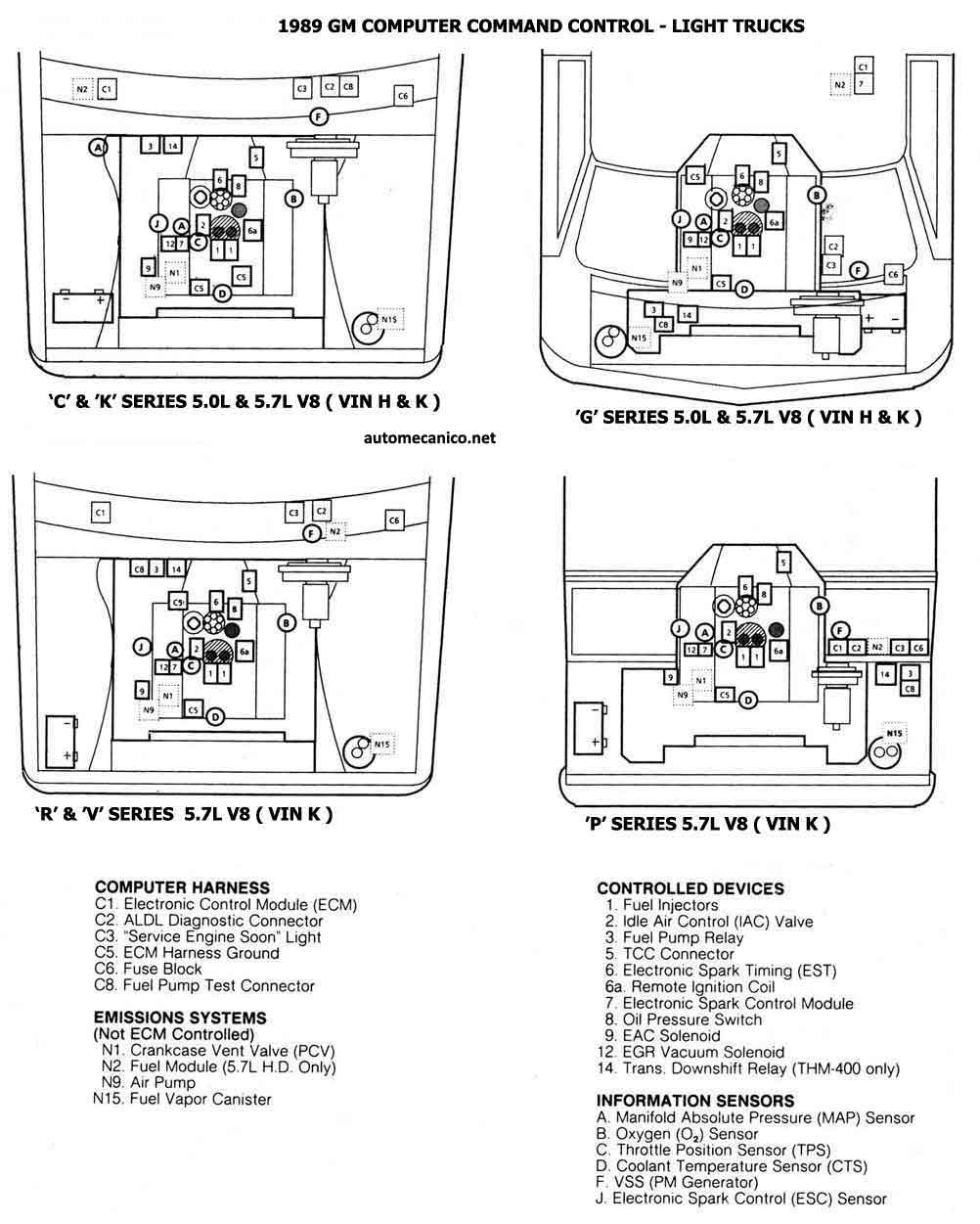

| 1989 - 5.7L PFI - 1/2 | CEC UBIC. DE COMP. |
| 1989 - 5.7L PFI - 2/2 | CEC UBIC. DE COMP. |
| 1989 - 5.7L CCC LIGHT TRUCKS | CEC UBIC. DE COMP. |

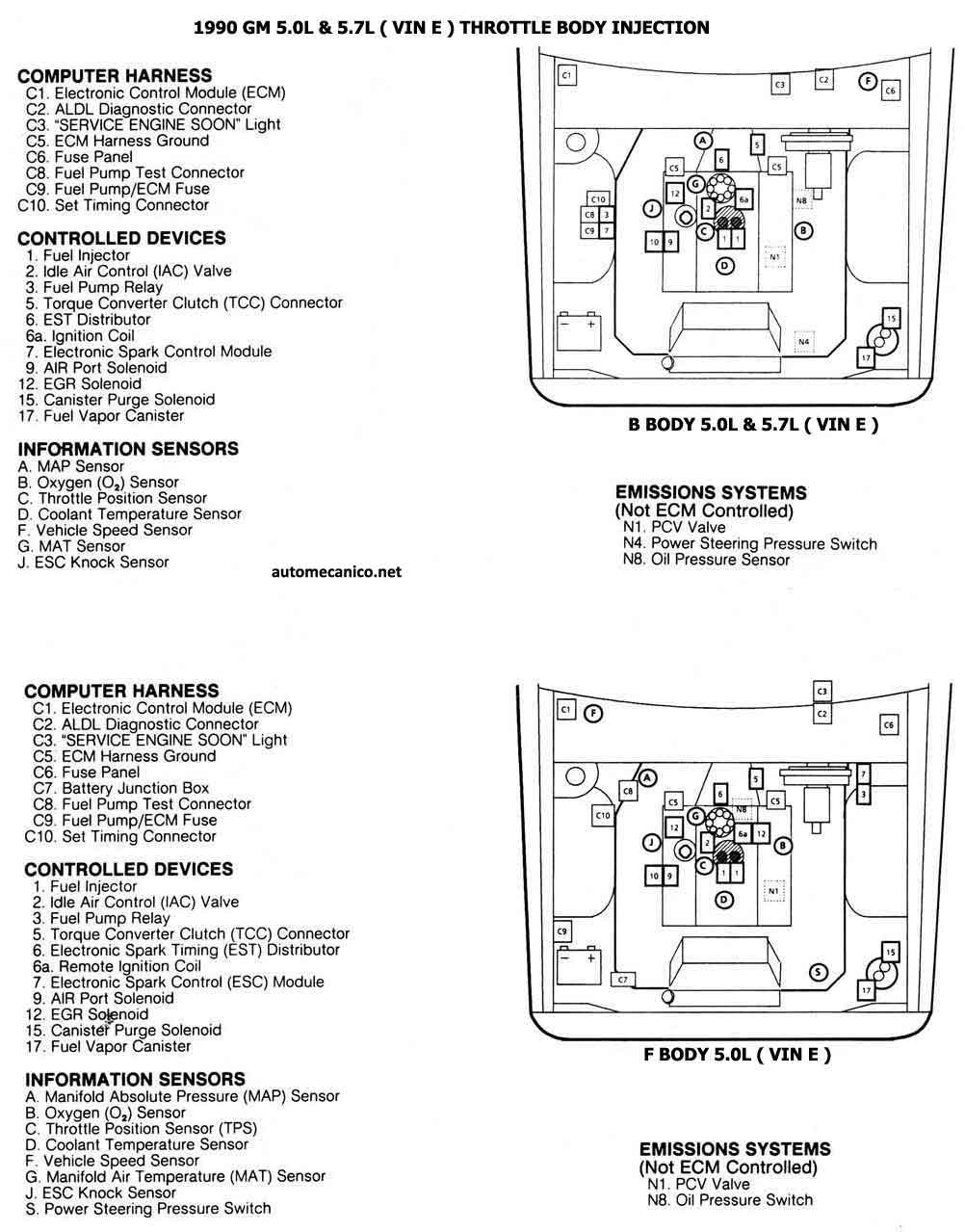

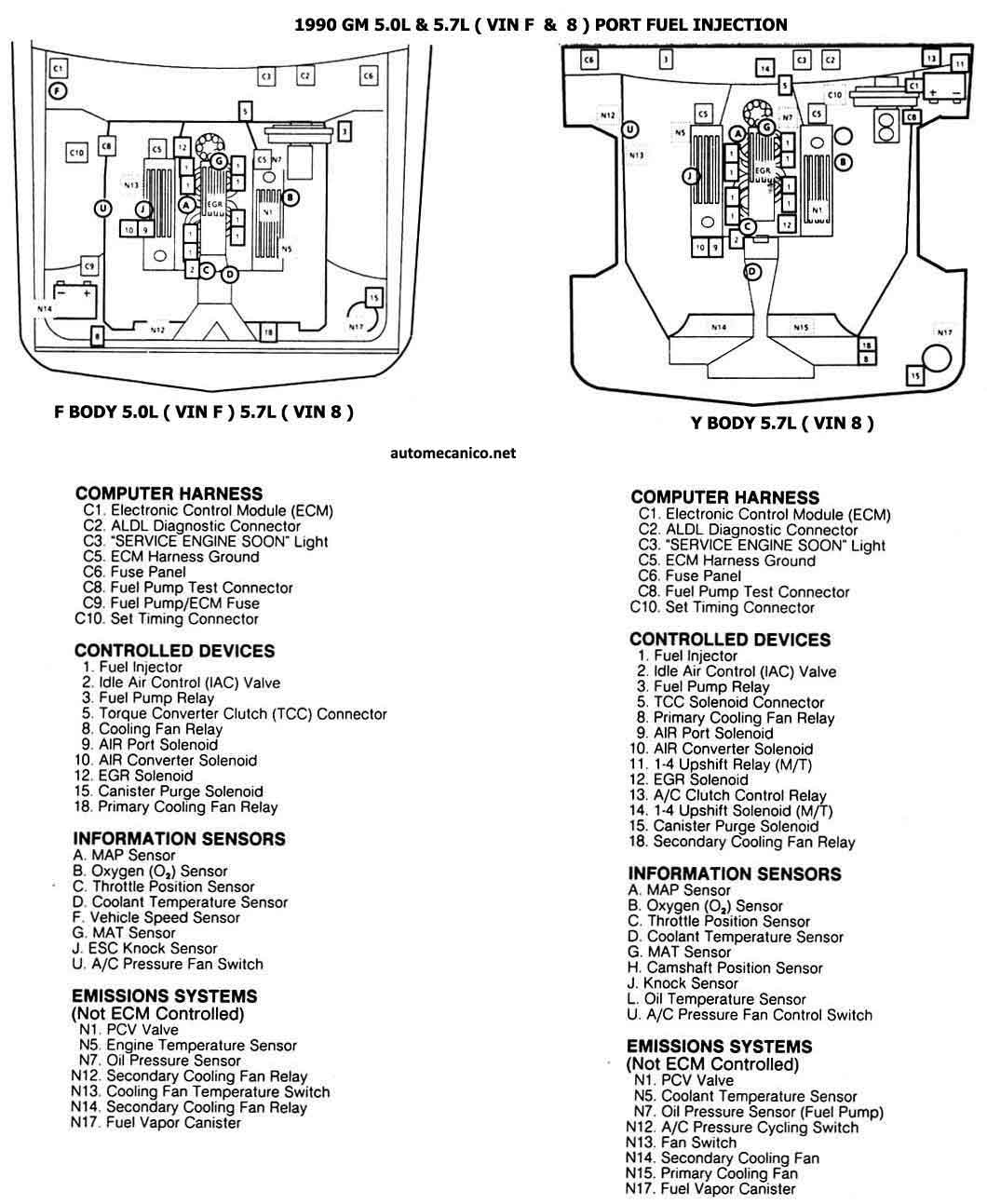

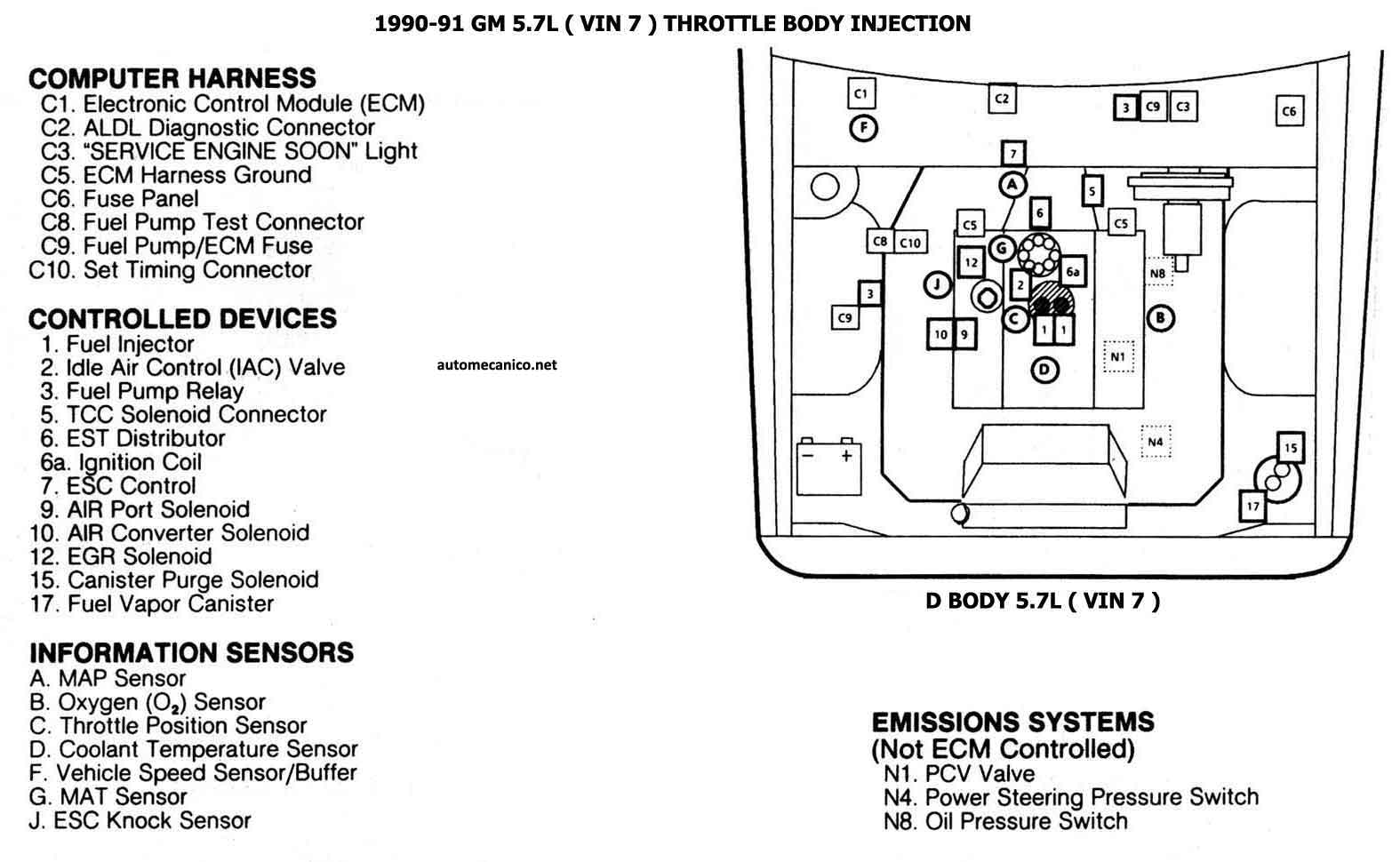

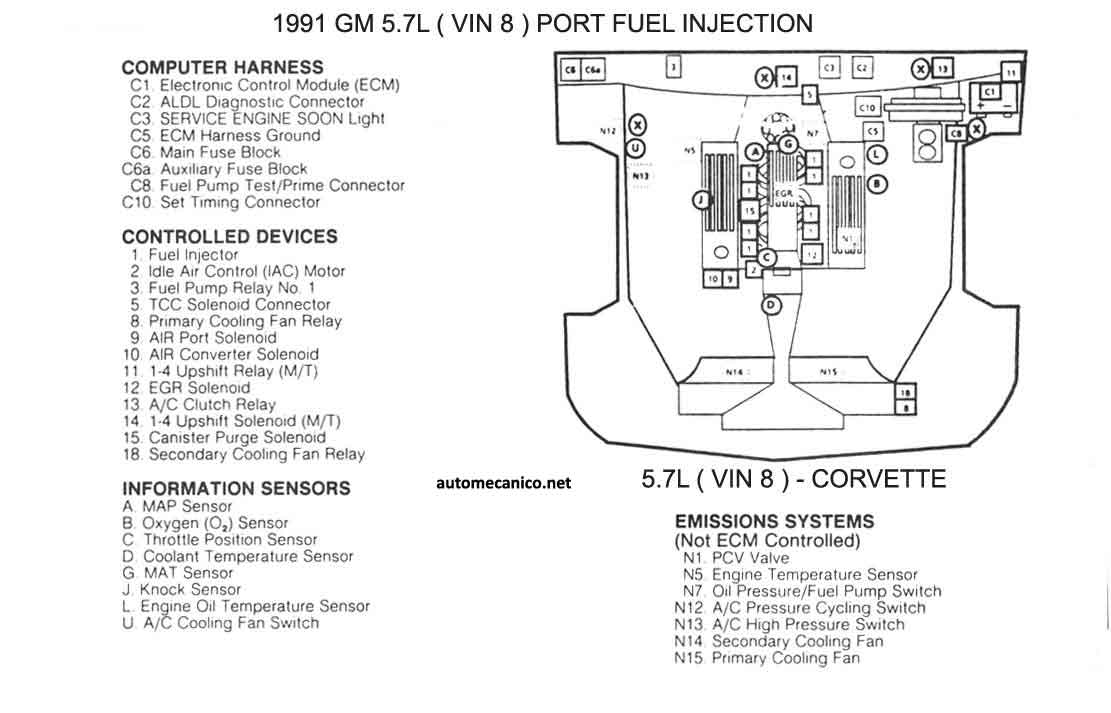

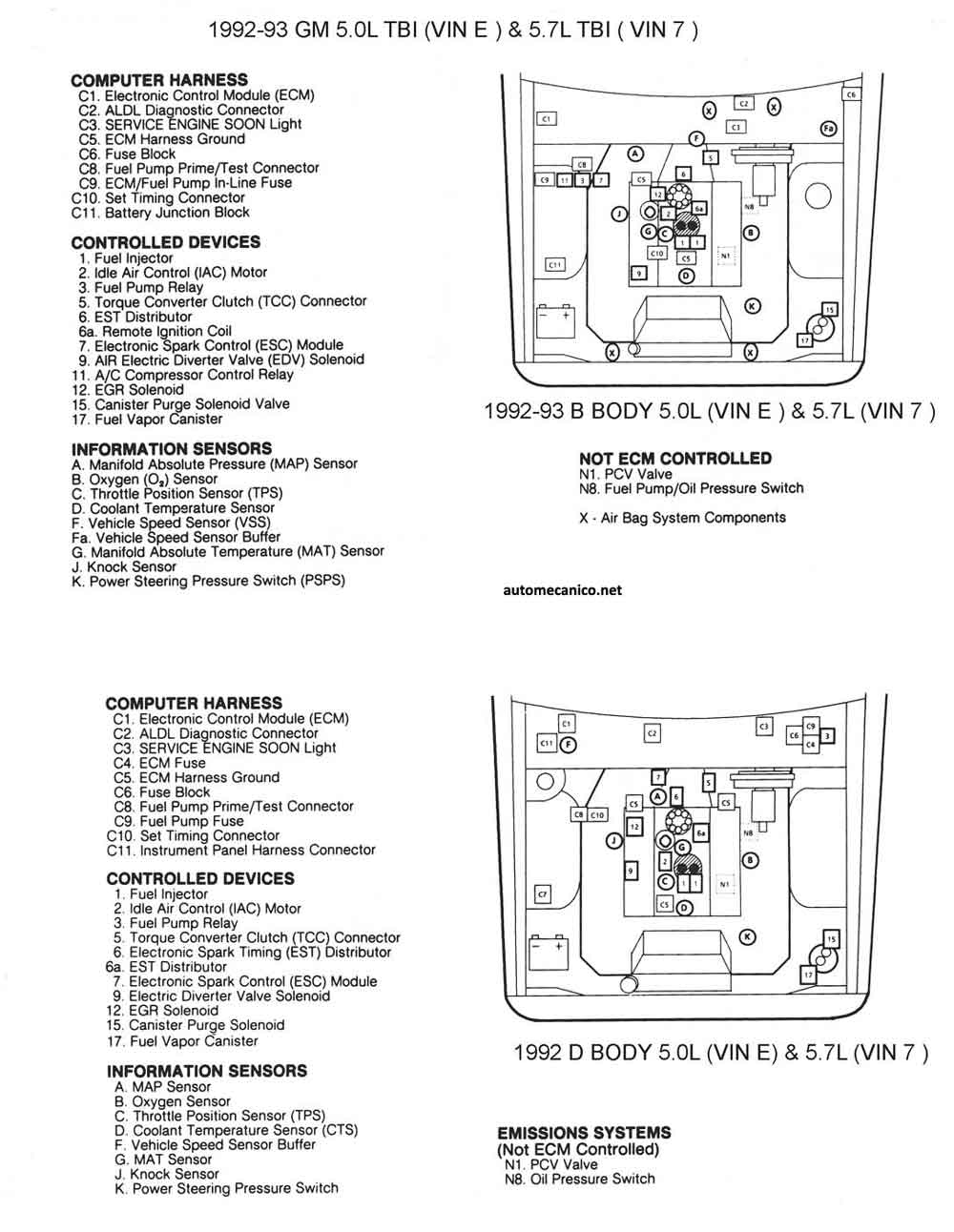

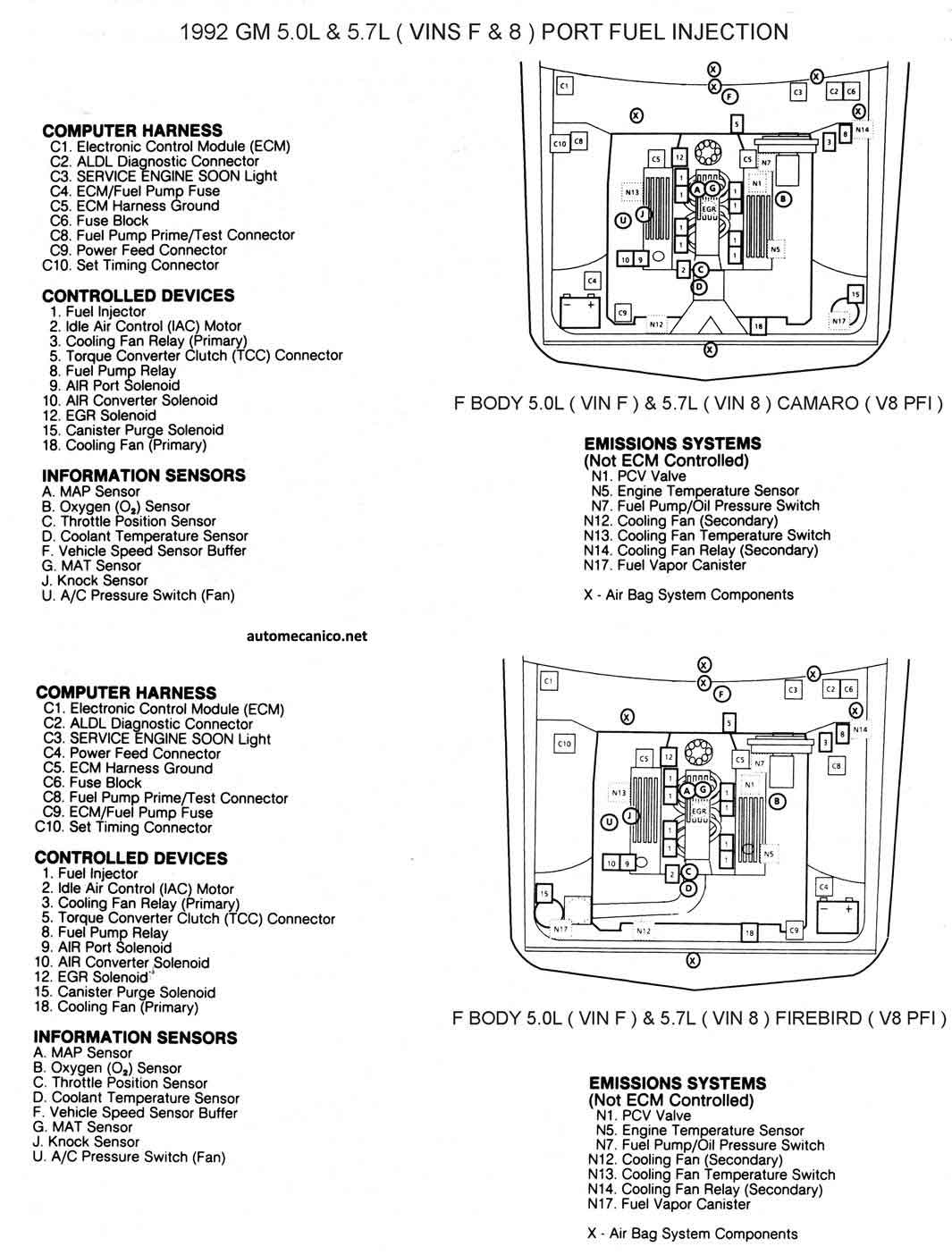

| 1990 - 5.7L VIN E TBI | CEC UBIC. DE COMP. |
| 1990 - 5.7L VIN 8 PFI | CEC UBIC. DE COMP. |
| 1990/91 - 5.7LVIN 7 TBI | CEC UBIC. DE COMP. |
| 1990/91 - 5.7L CCC LIGHT TRUCKS | CEC UBIC. DE COMP. |
| 1991 - 5.7L VIN 7 TBI | CEC UBIC. DE COMP. |
| 1991 - 5.7L VIN 8 PFI | CEC UBIC. DE COMP. |
| 1991/93 - 5.7L VIN K TBI TRUCKS Y VANS | CEC UBIC. DE COMP. |
| 1992/93 - 5.7LVIN 7 TBI | CEC UBIC. DE COMP. |
| 1992 - 5.7L VIN 8 PFI | CEC UBIC. DE COMP. |

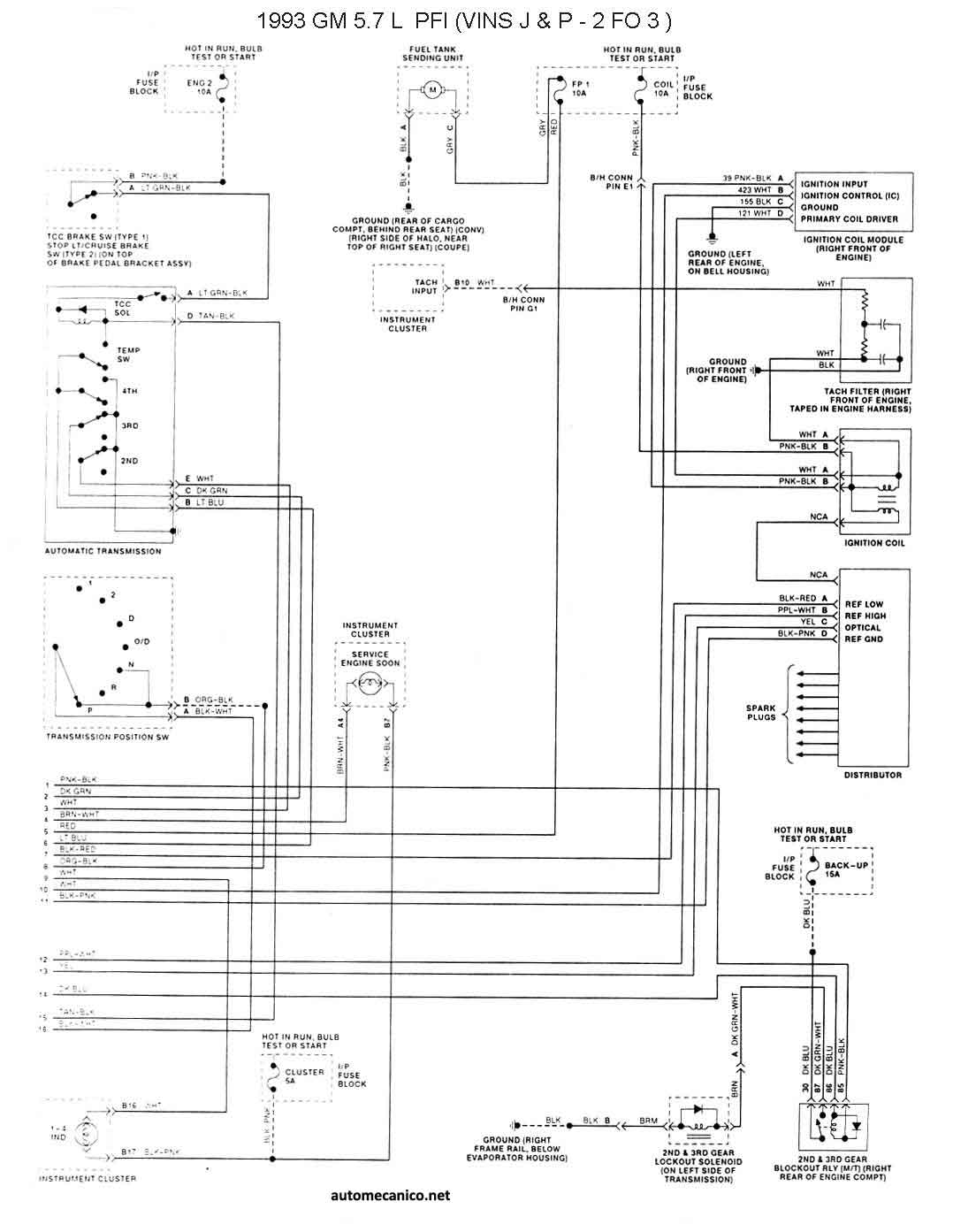

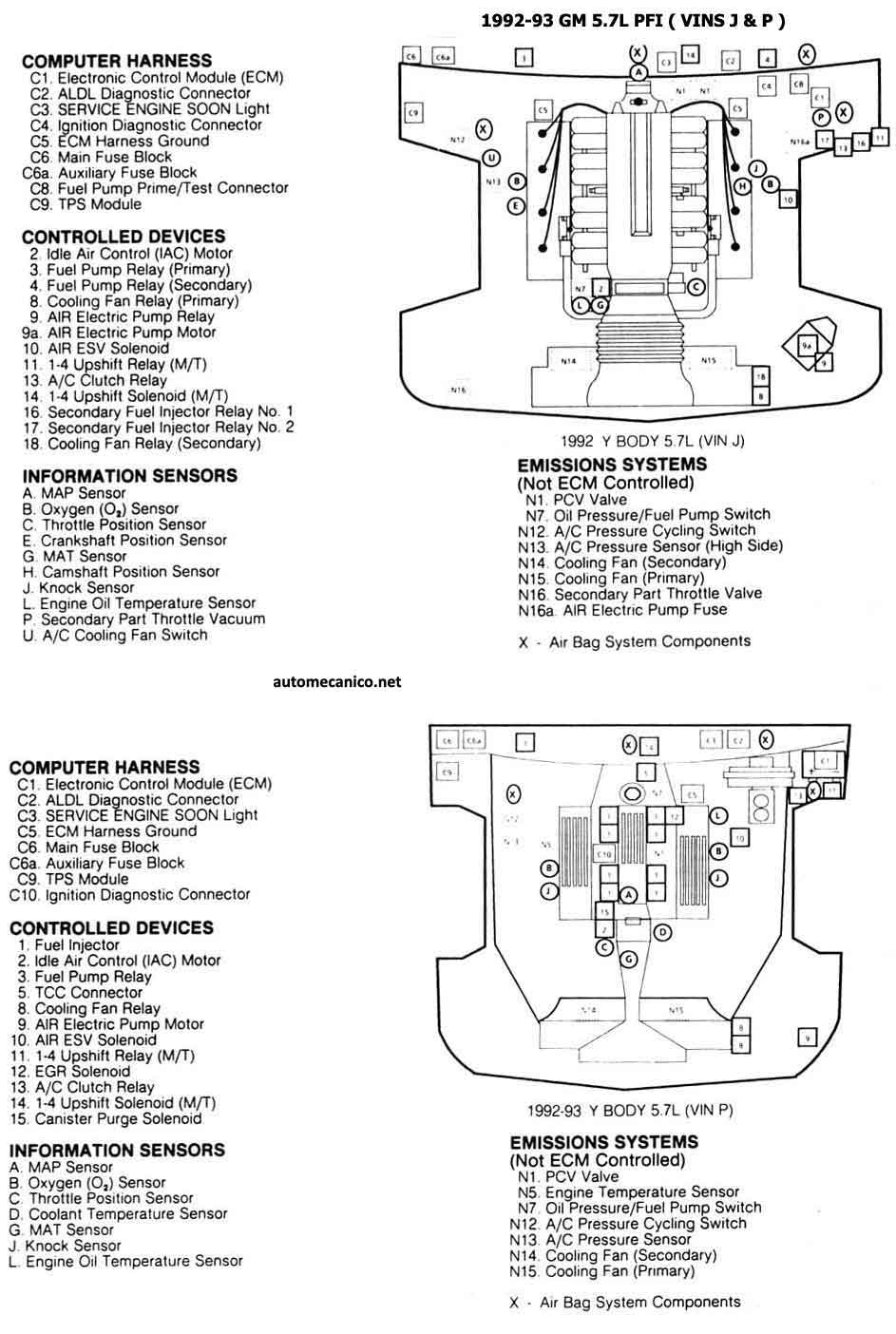

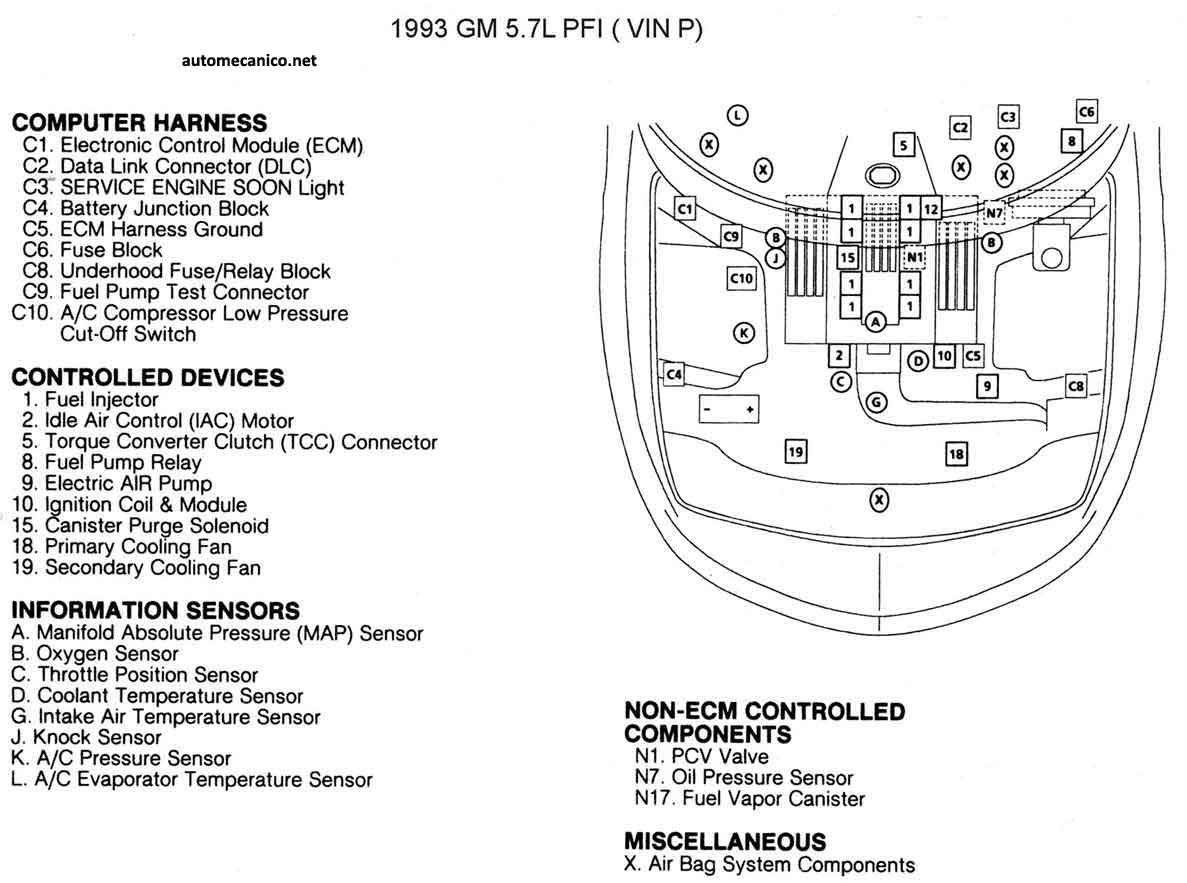

| 1992/93 - 5.7L VIN J ,P PFI | CEC UBIC. DE COMP. |
| 1992 - 5.7L VIN K TBI TRUCKS Y VANS | CEC UBIC. DE COMP. |

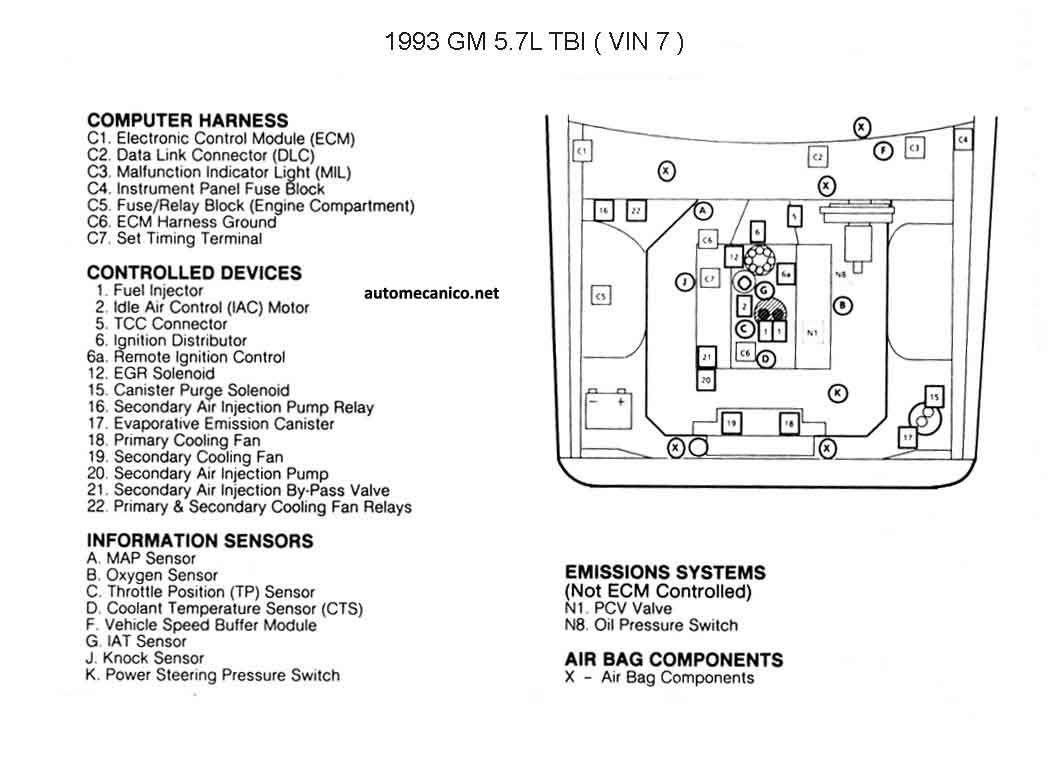

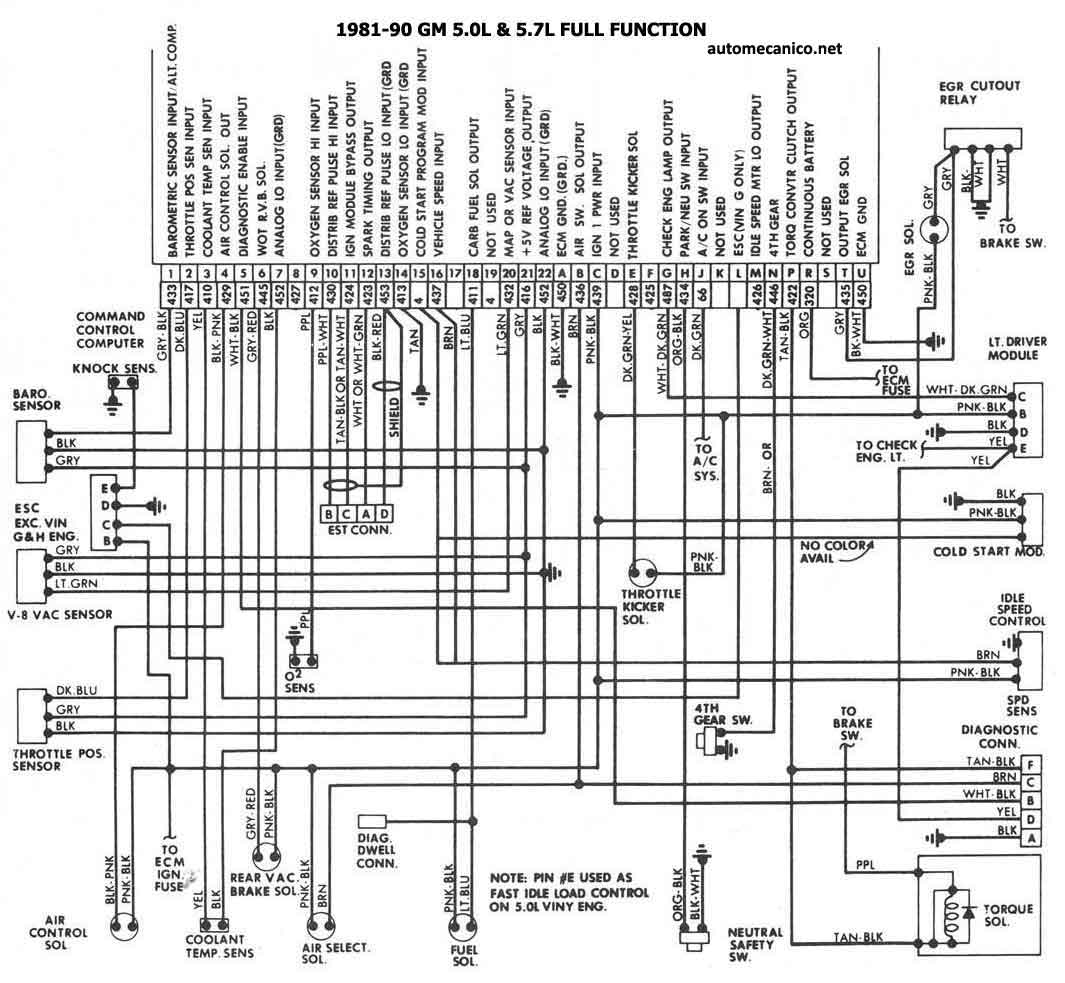

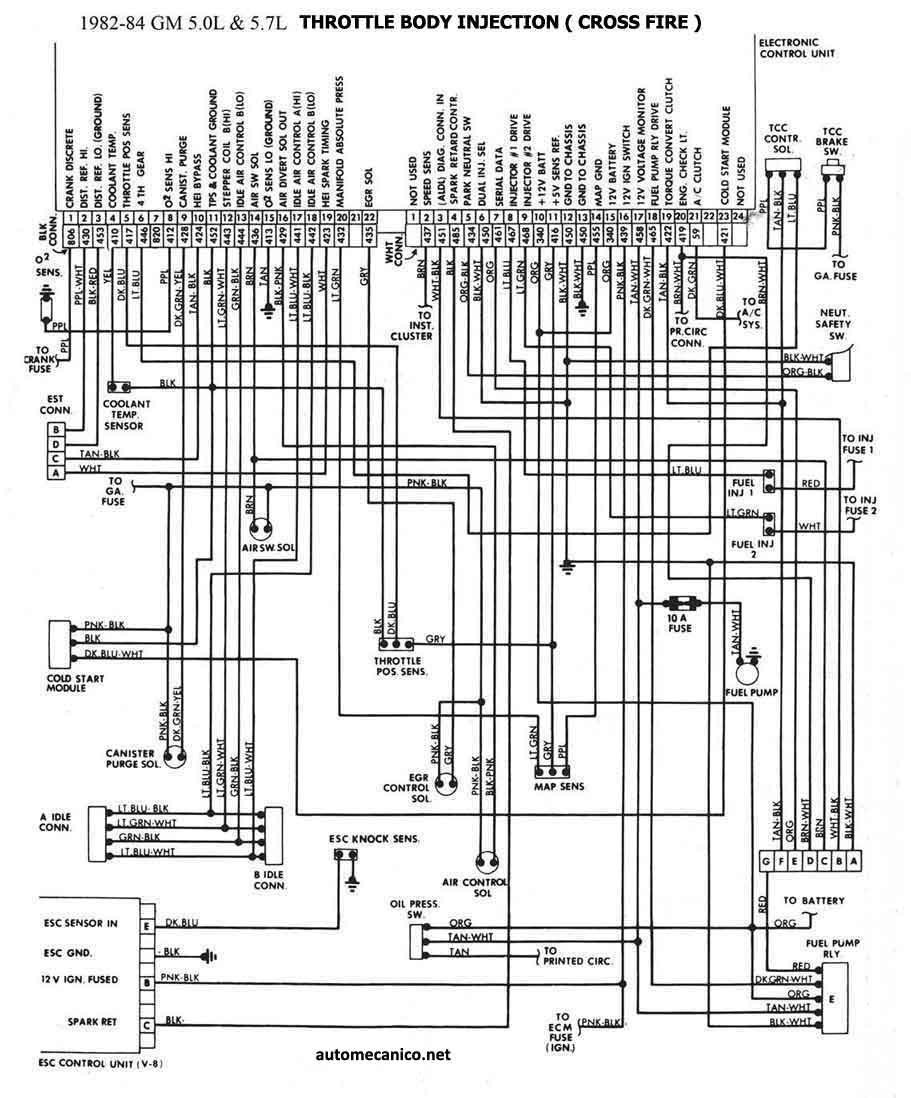

| 1993 - 5.7L VIN 7 TBI | CEC UBIC. DE COMP. |
| 1993 - 5.7L VIN K TBI TRUCKS Y VANS | CEC UBIC. DE COMP. |
| 1993 - 5.7L PFI CORVETTE | CEC UBIC. DE COMP. |
| 1981/90 - 5.7L | ESQUEMAS ELECTRICOS |
| 1982/84 - 5.7L CROSSFIRE FI | ESQUEMAS ELECTRICOS |

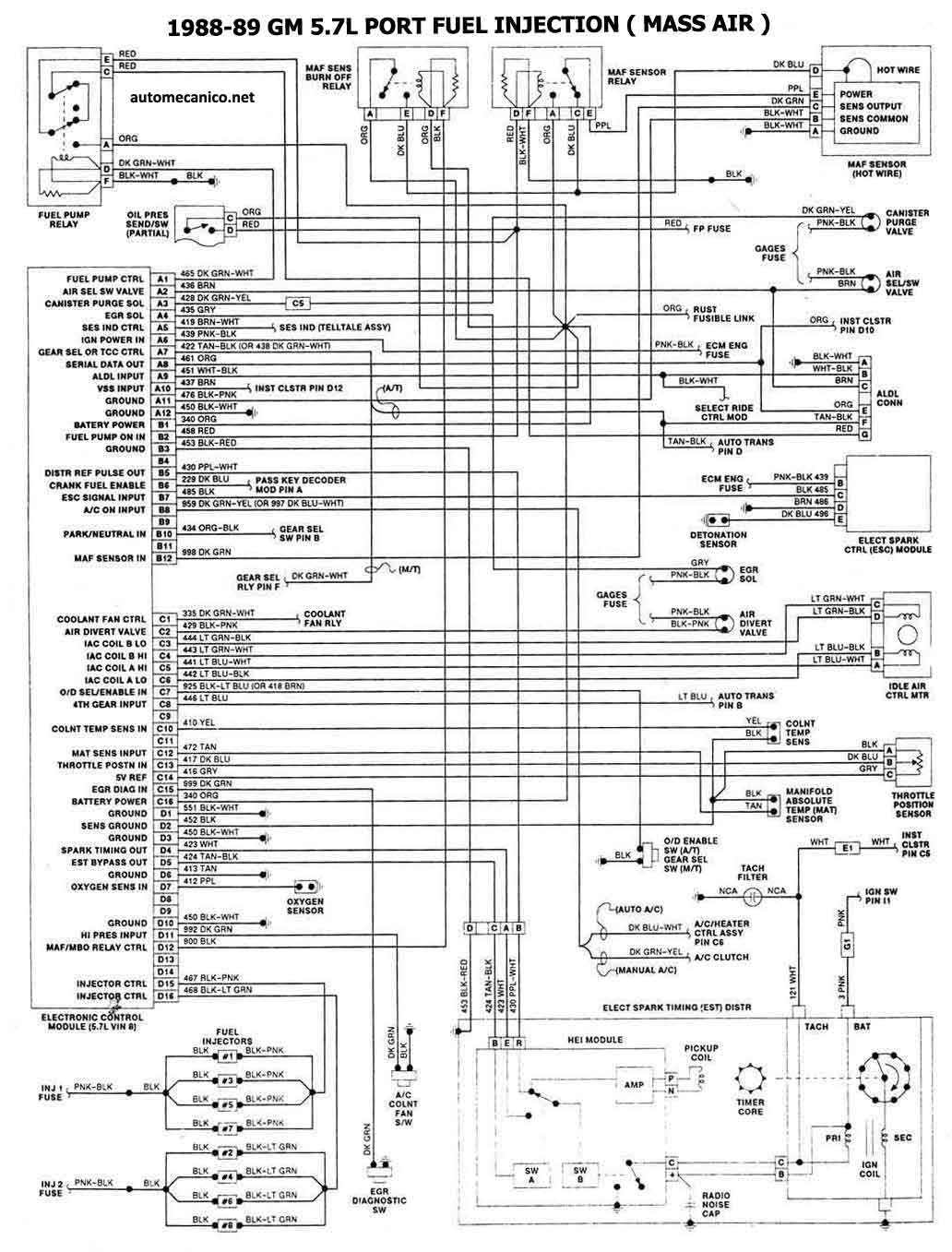

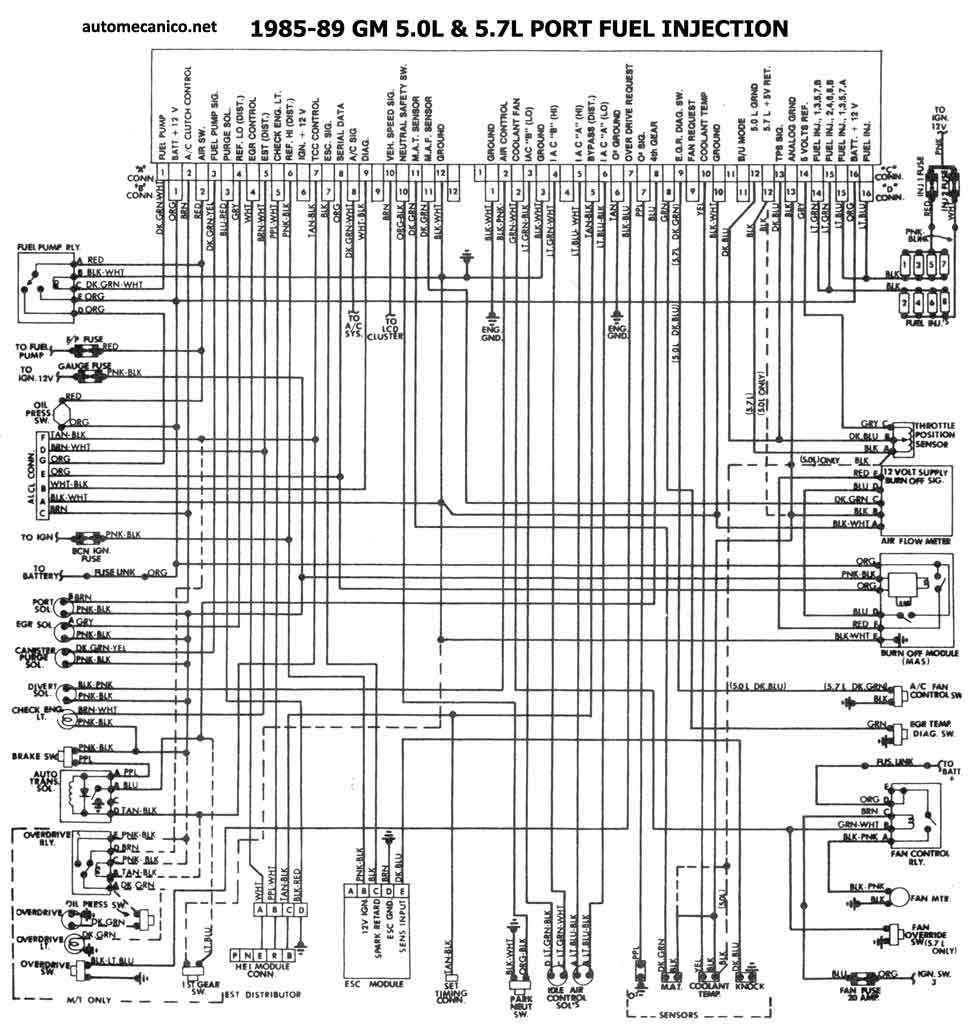

| 1985/89 - 5.7L PFI | ESQUEMAS ELECTRICOS |
| 1988/89 5.7L PFI | ESQUEMAS ELECTRICOS |

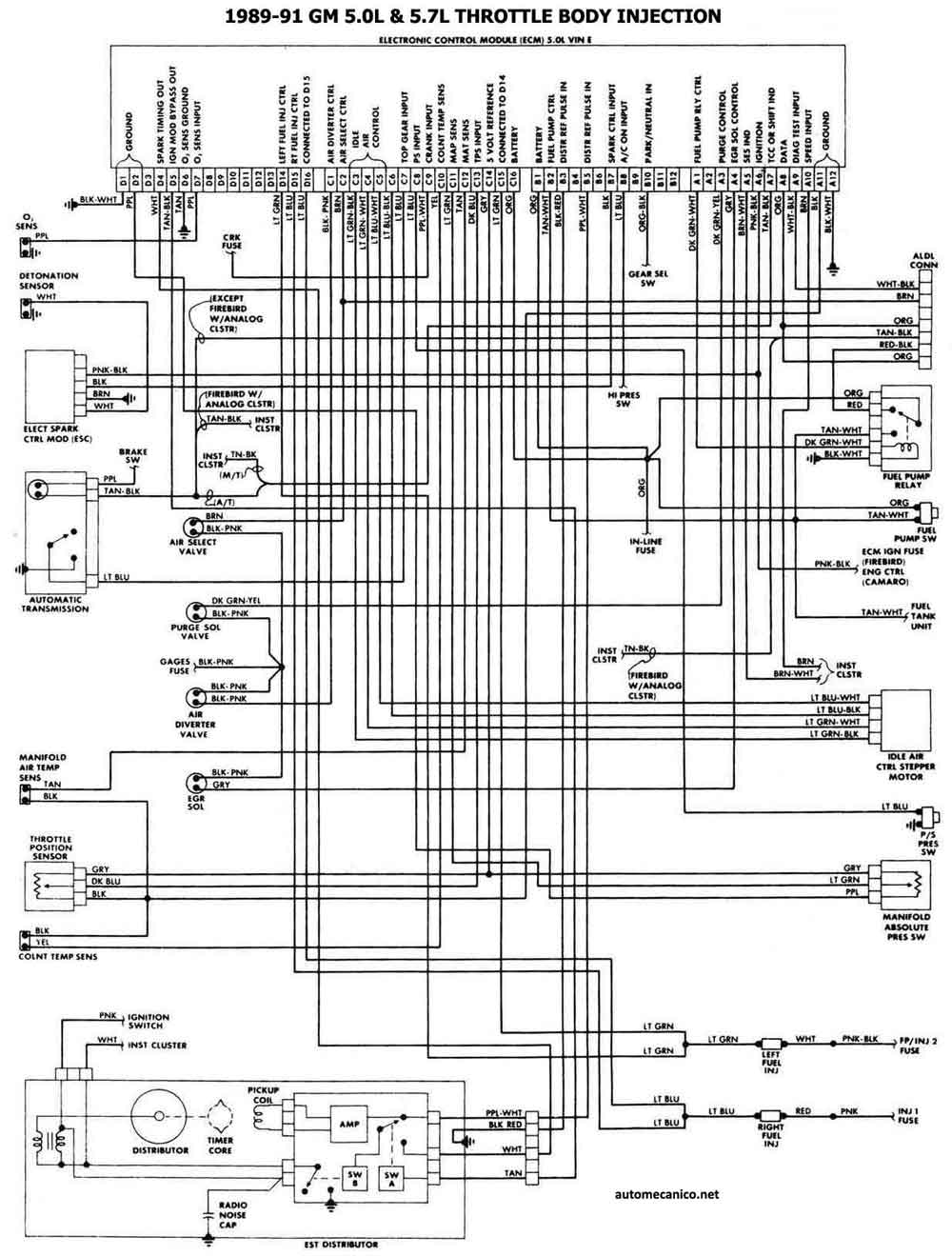

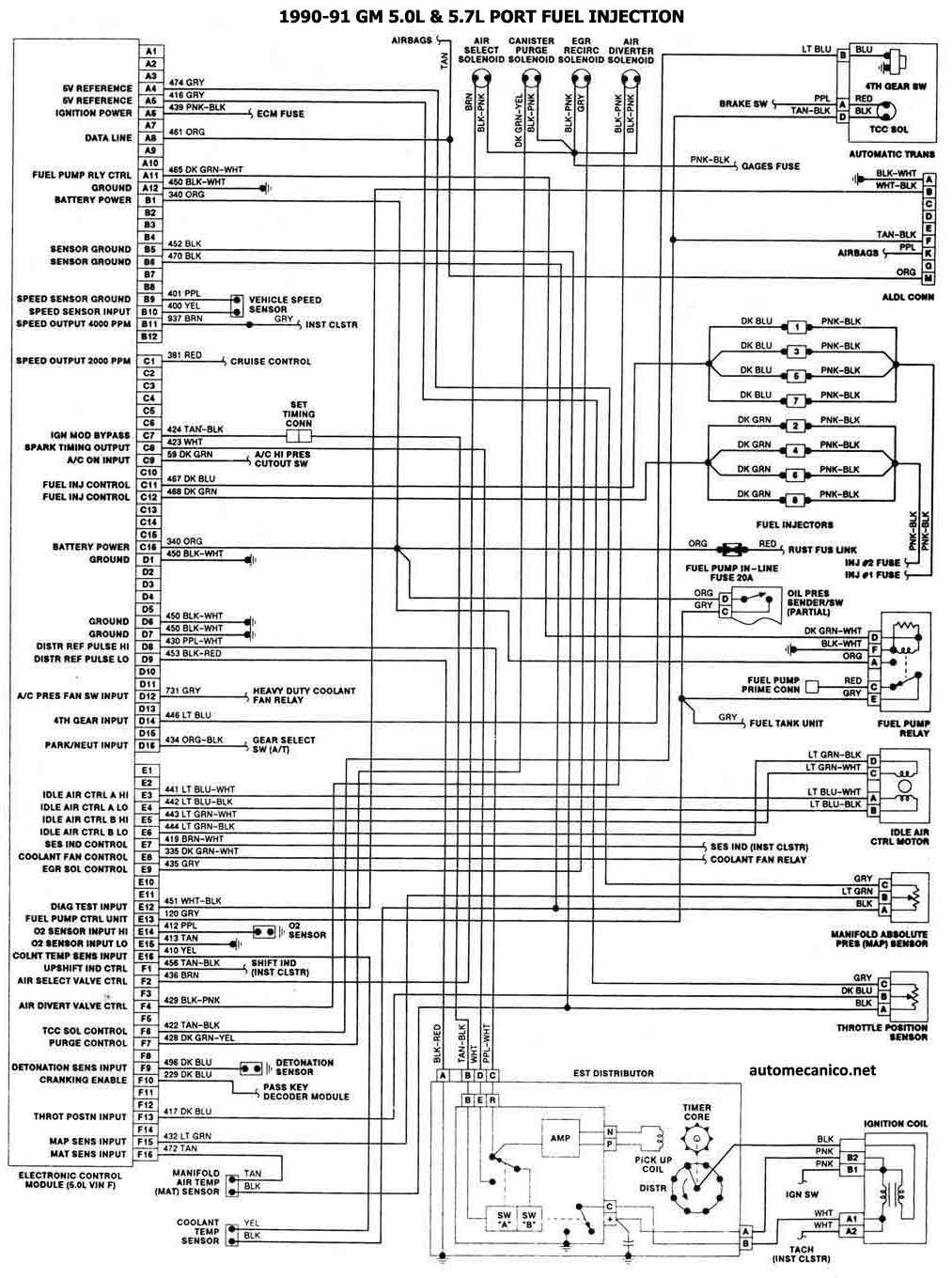

| 1988/91 - 5.7LTBI | ESQUEMAS ELECTRICOS |
| 1990/91 - 5.7L PFI | ESQUEMAS ELECTRICOS |

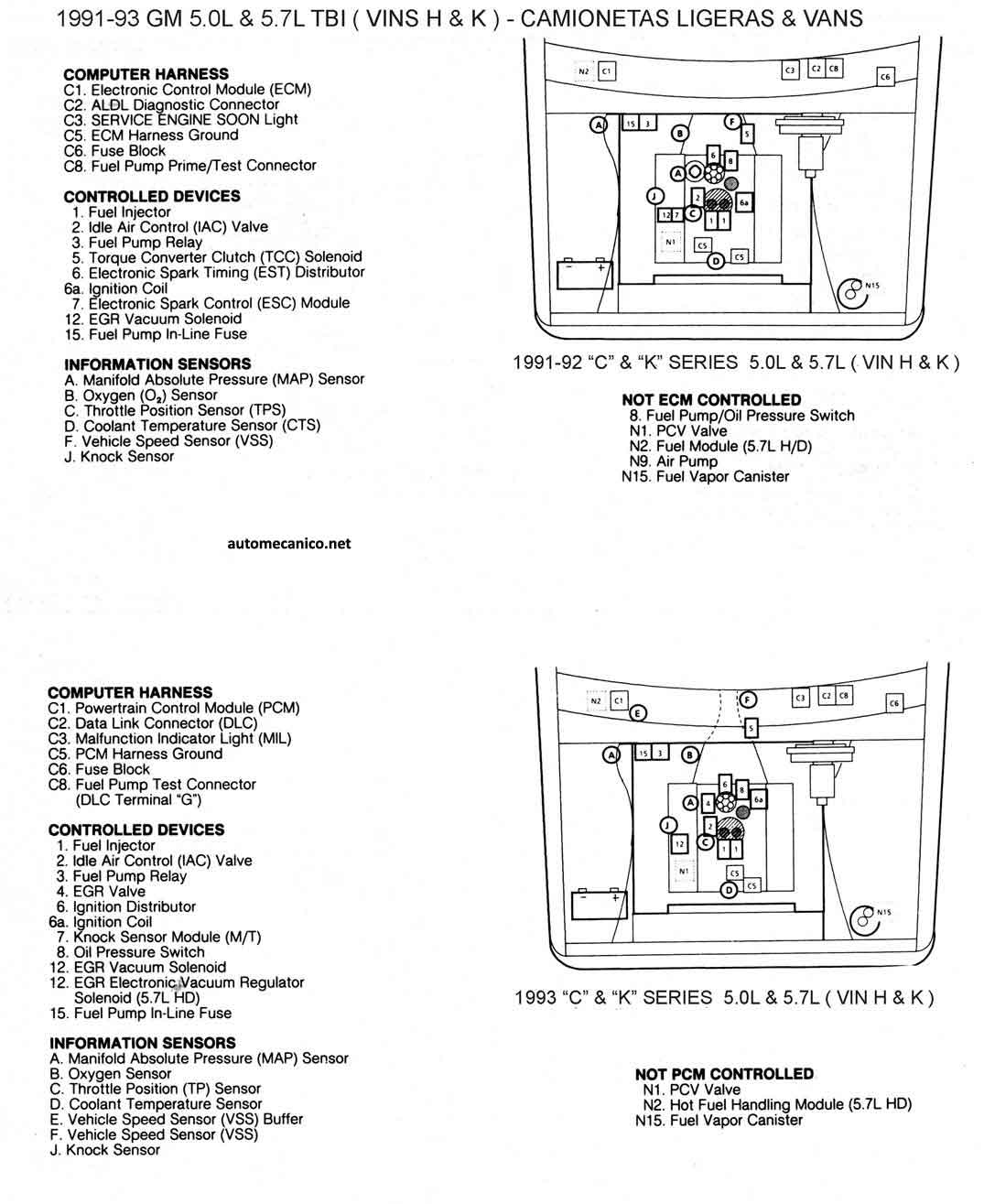

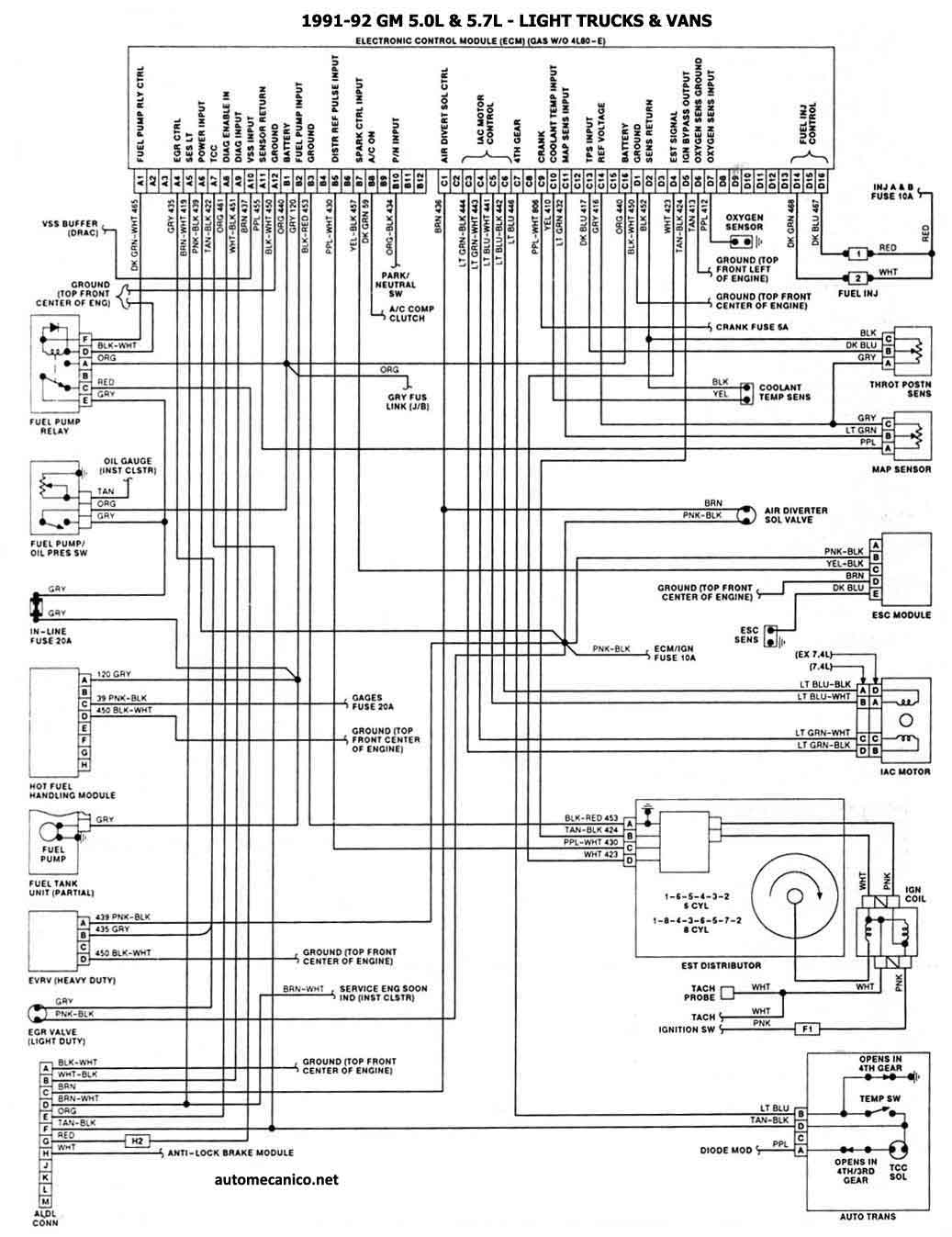

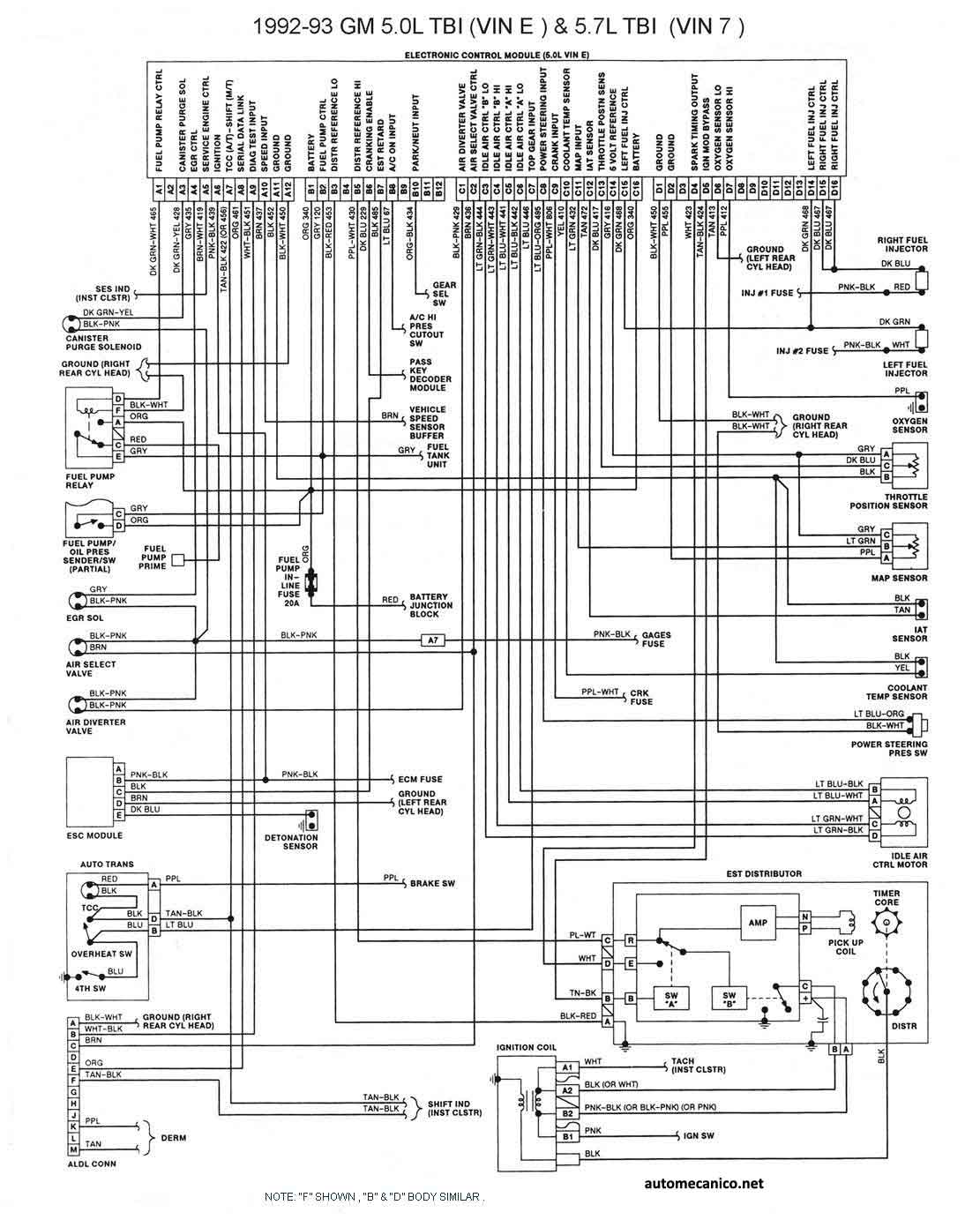

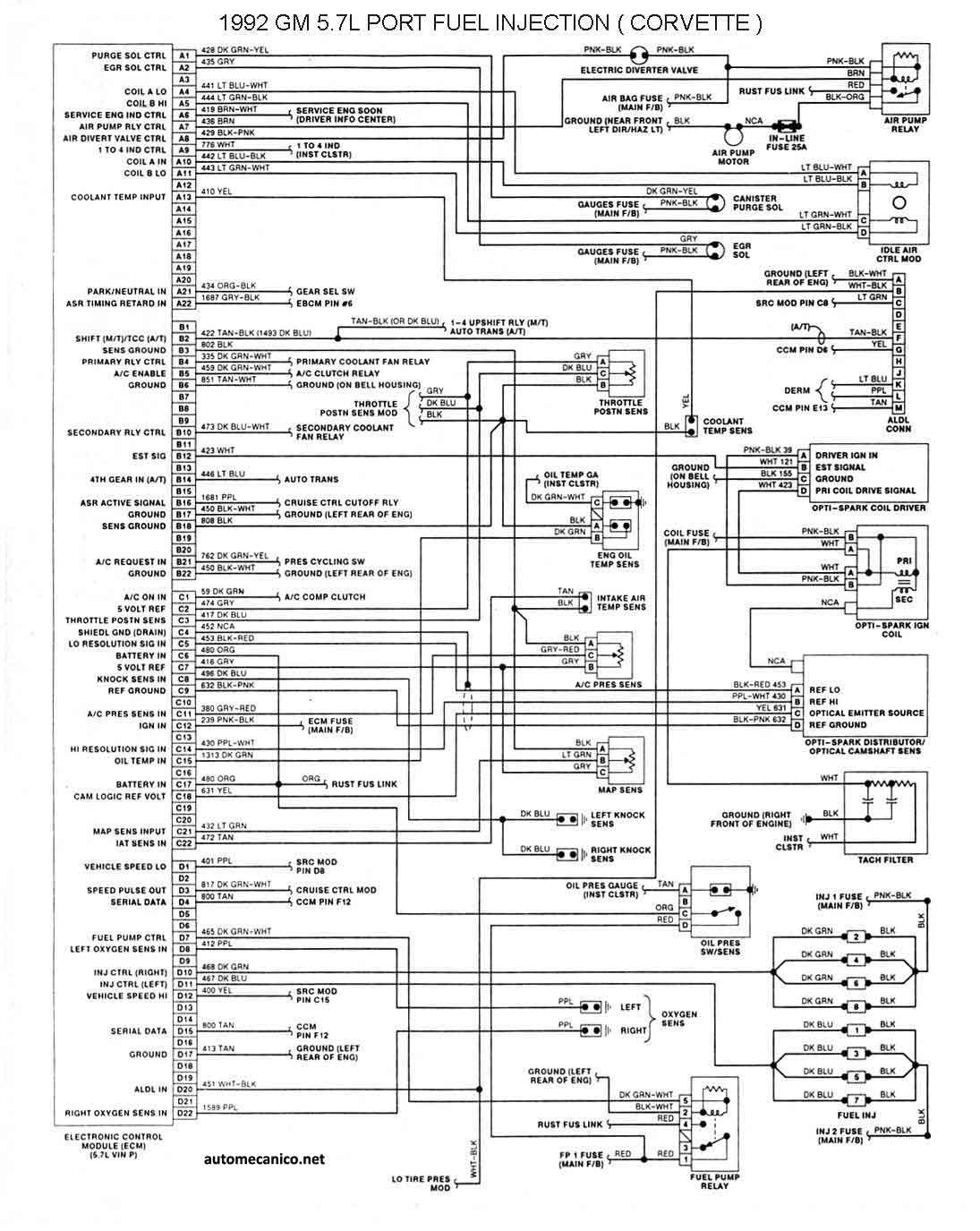

| 1991/92 - 5.7L TBI TRUCKS Y VANS | ESQUEMAS ELECTRICOS |
| 1992/93 - 5.7LTBI | ESQUEMAS ELECTRICOS |
| 1992 - 5.7L PFI | ESQUEMAS ELECTRICOS |
| 1992 - 5.7L PFI CORVETTE | ESQUEMAS ELECTRICOS |

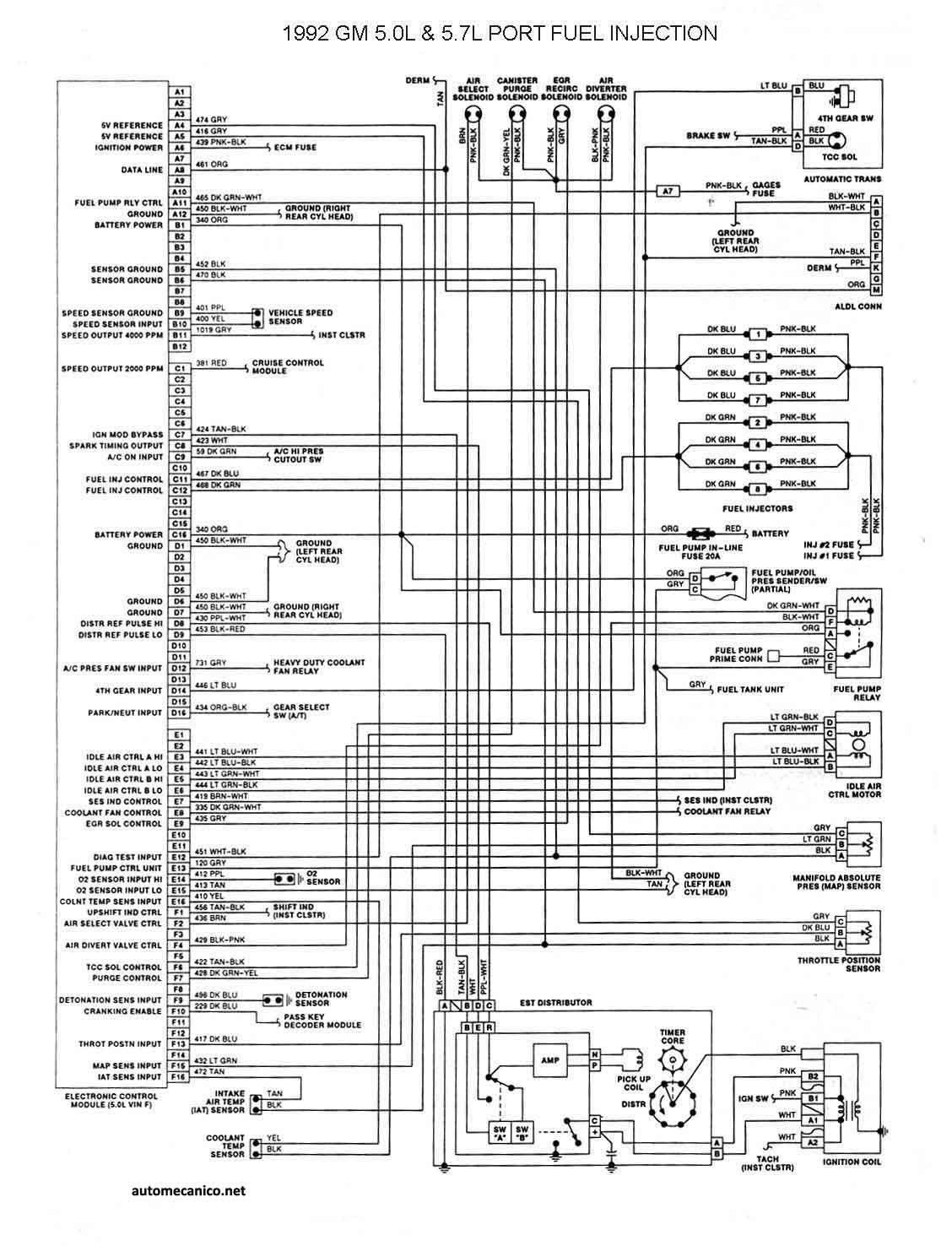

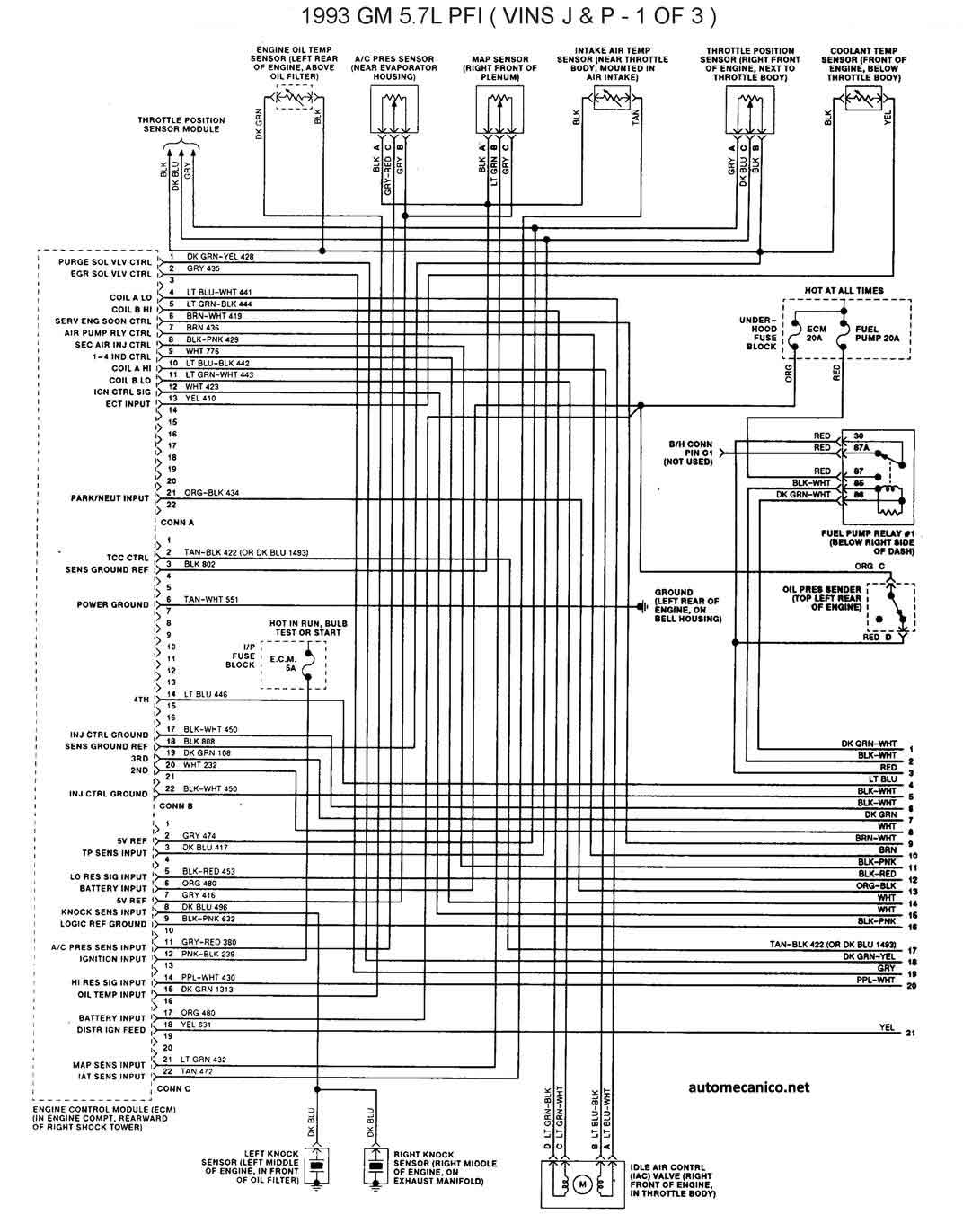

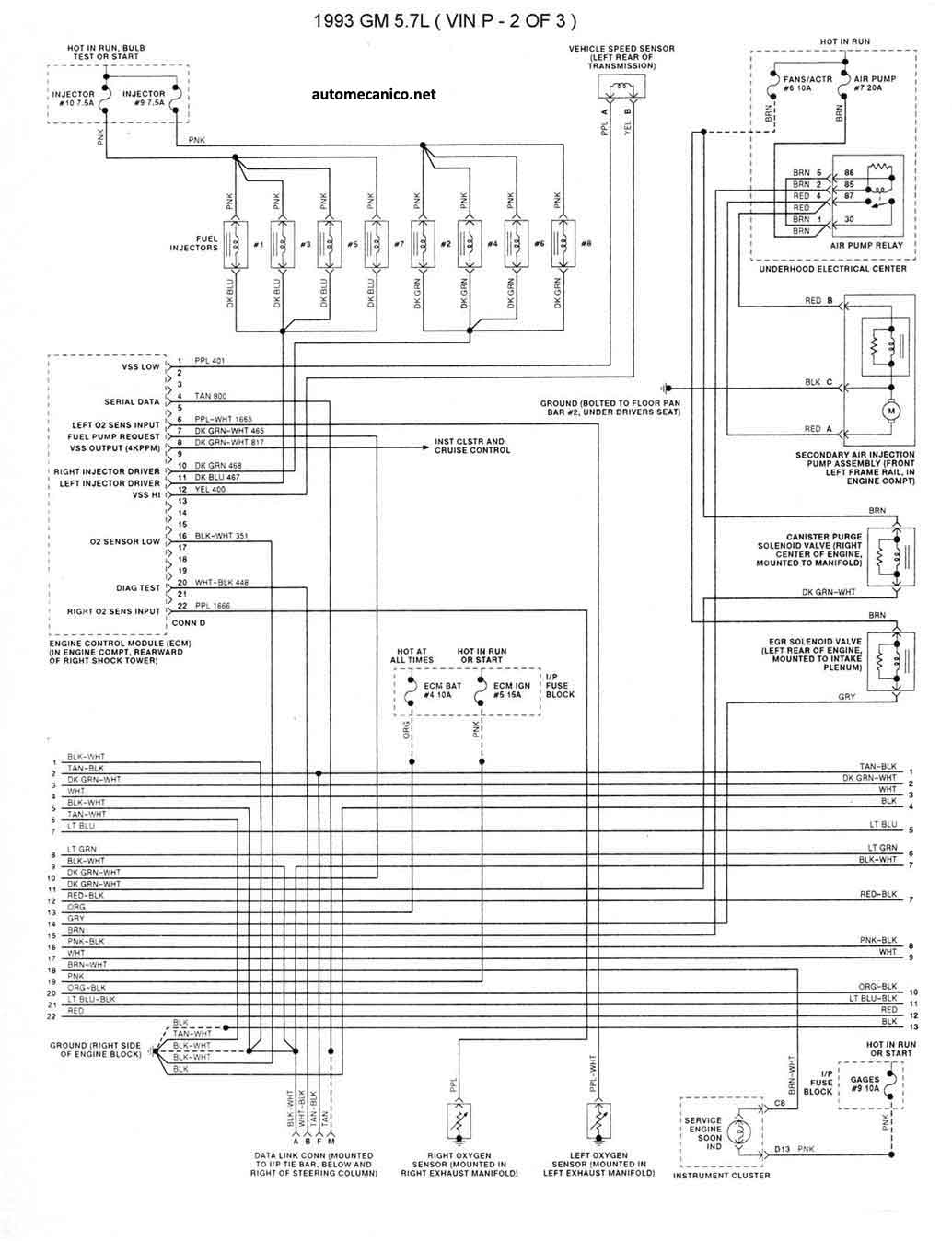

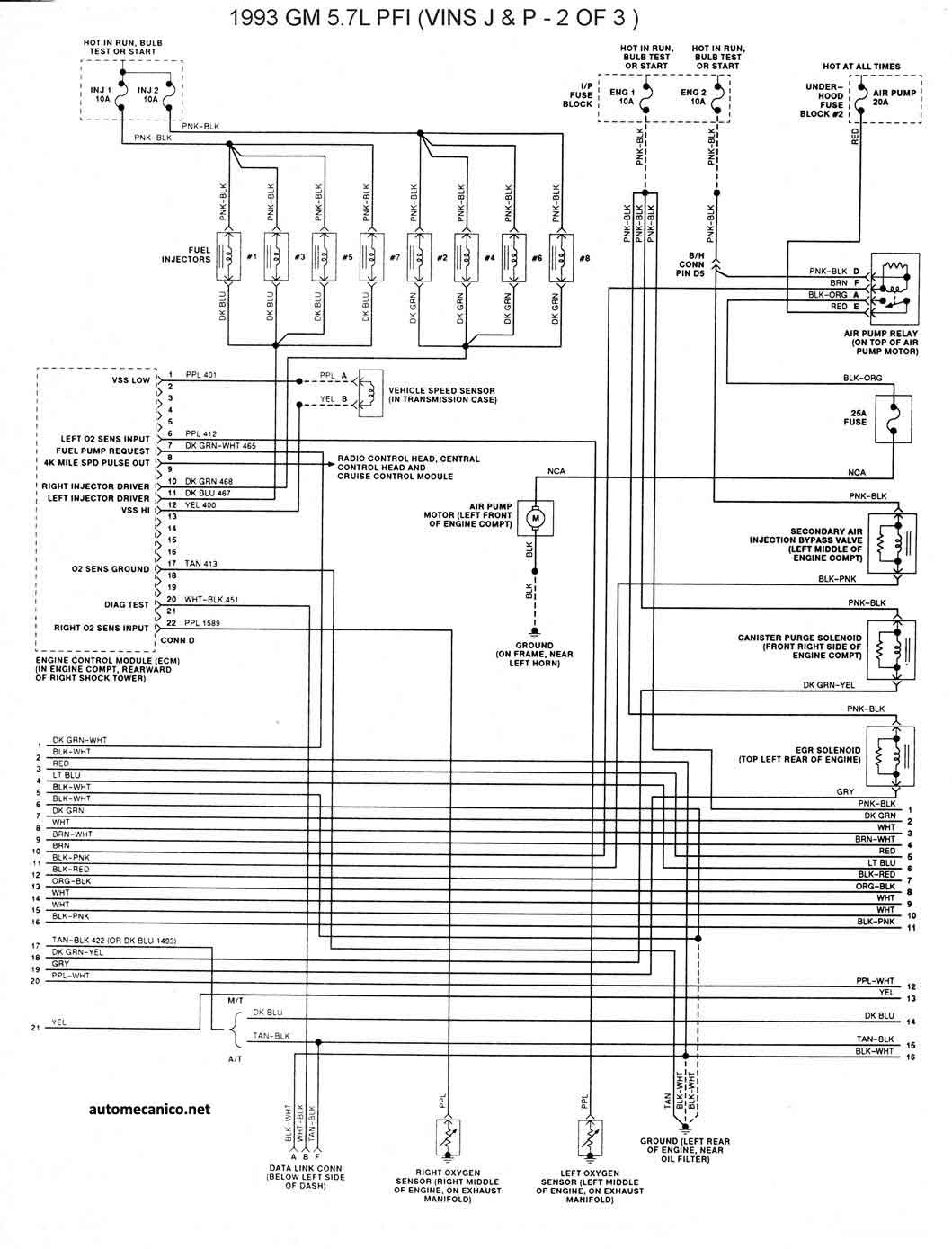

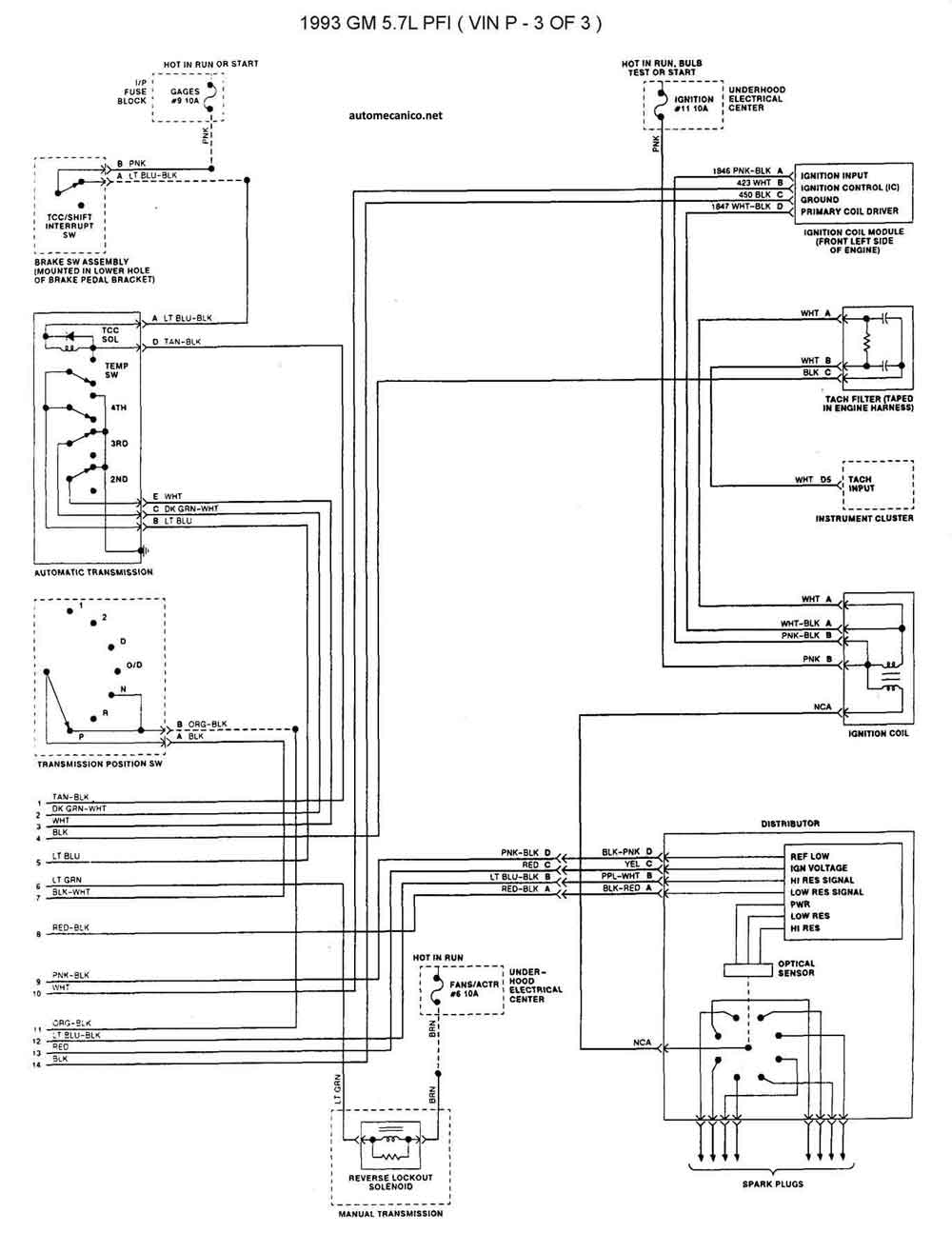

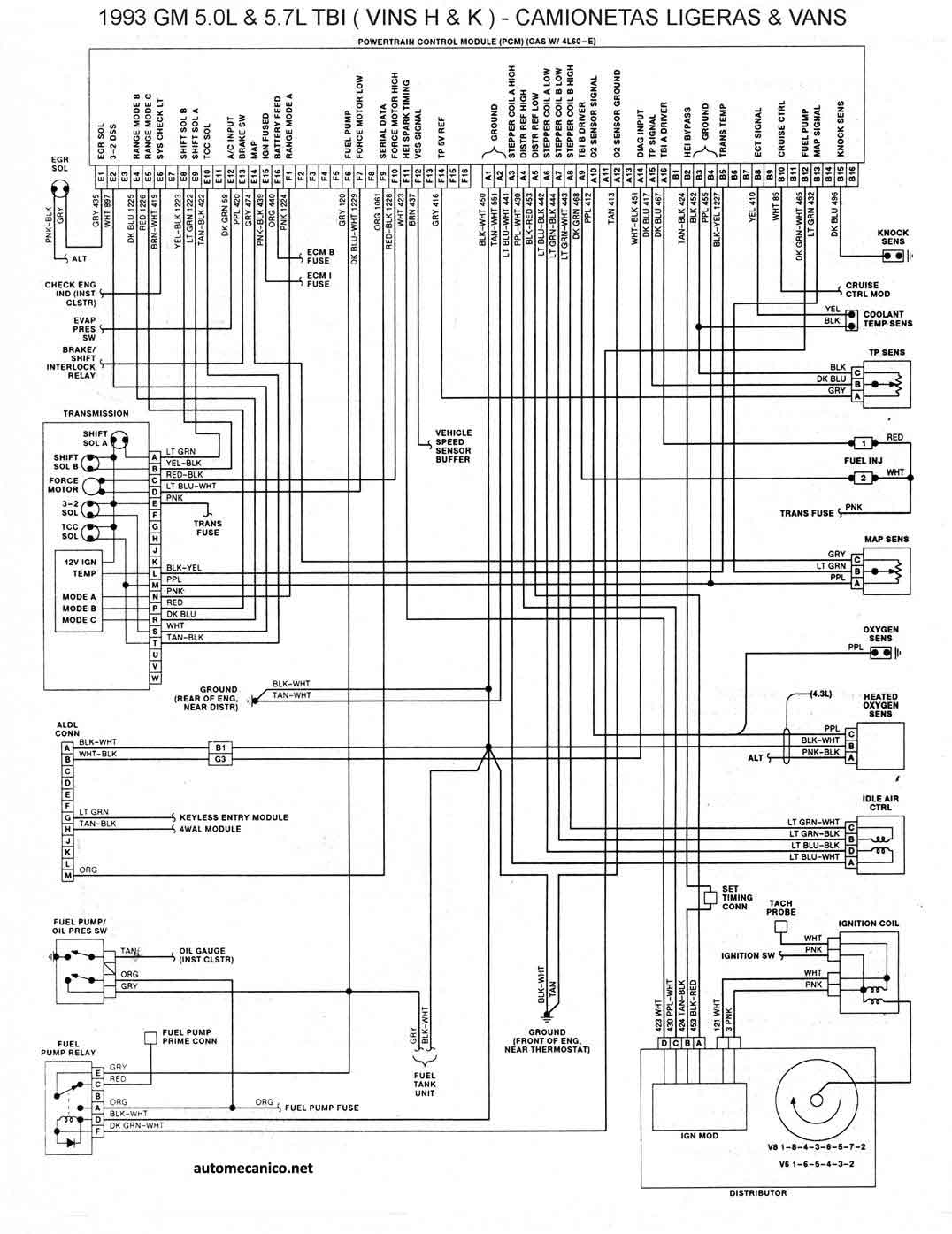

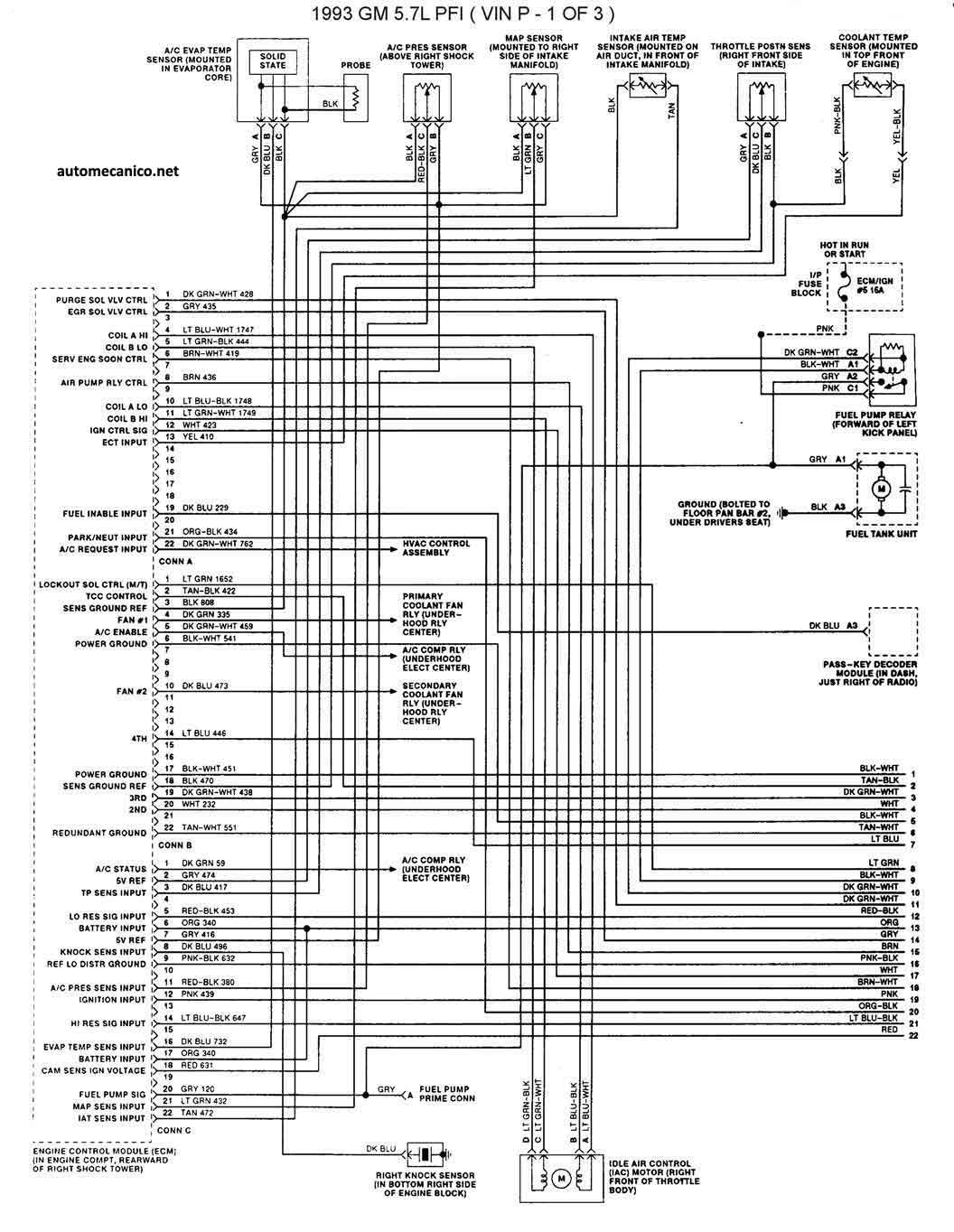

| 1993 - 5.7L PFI - 1/3 | ESQUEMAS ELECTRICOS |
| 1993 - 5.7L PFI - 2/3 | ESQUEMAS ELECTRICOS |
| 1993 - 5.7L PFI - 3/3 | ESQUEMAS ELECTRICOS |
| 1993 - 5.7L TBI TRUCKS Y VANS | ESQUEMAS ELECTRICOS |
| 1993 - 5.7L PFI CORVETTE - 1/3 | ESQUEMAS ELECTRICOS |
| 1993 - 5.7L PFI CORVETTE- 2/3 | ESQUEMAS ELECTRICOS |
| 1993 - 5.7L PFI CORVETTE - 3/3 | ESQUEMAS ELECTRICOS |
