G. MOTORS - Diagramas, Esquemas - 4.3L V6 1985/95 y 4.3L V8 1981/82- |
| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| G. MOTORS - 4.3L V6 1985/95 - y 4.3L V8 - 1981/82 |
| 4.3L V6 | |

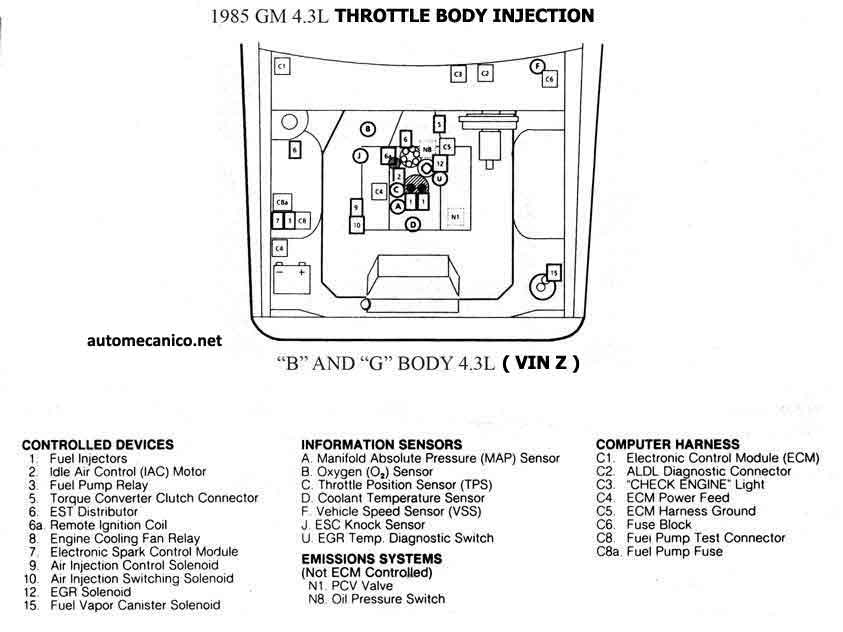

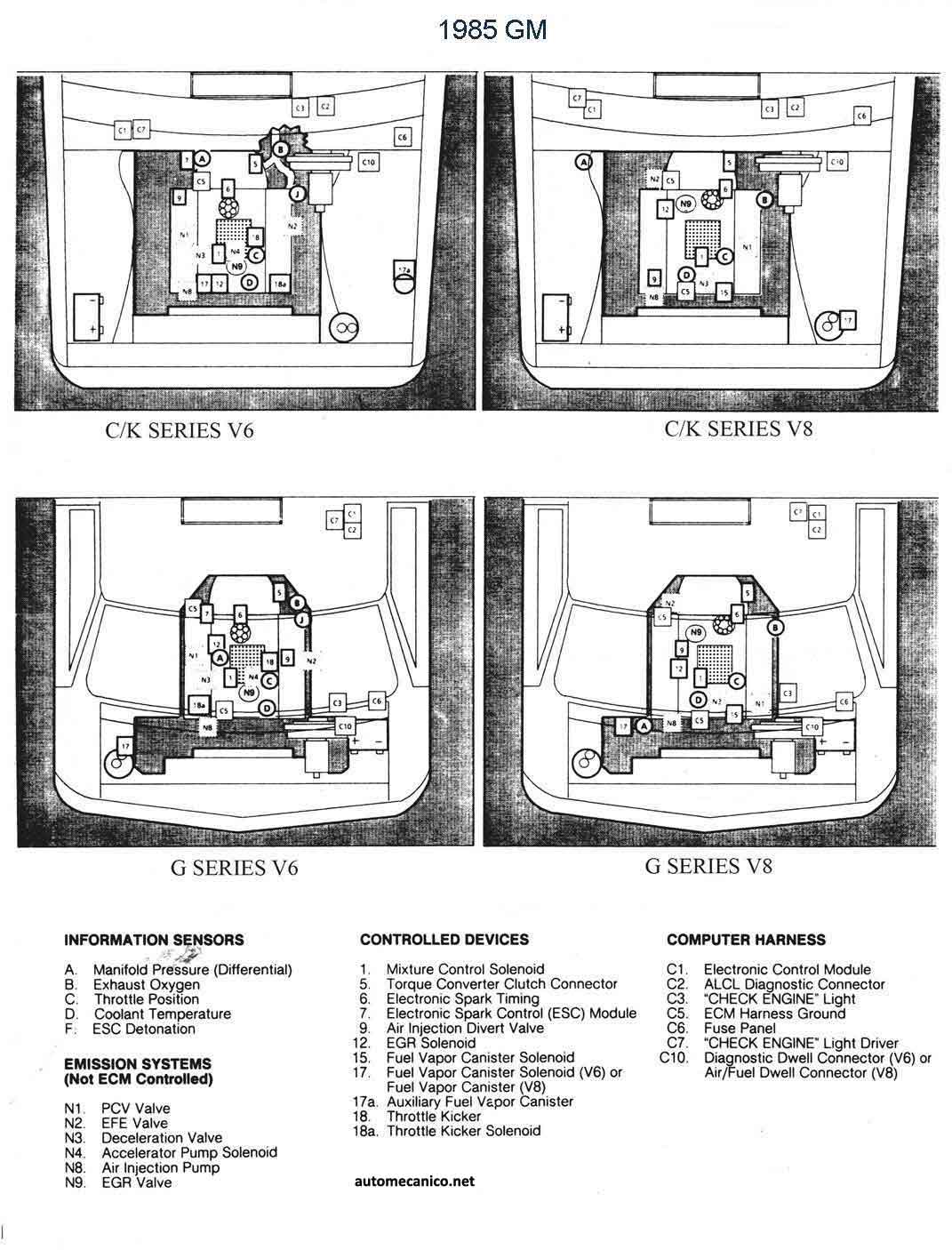

| 1985 - TBI | CEC UBIC. DE COMP. |
| 1985 - CCC LIGHT TRUCKS | CEC UBIC. DE COMP. |
| 1986 - TBI | CEC UBIC. DE COMP. |
| 1986 - CCC - ASTRO | CEC UBIC. DE COMP. |
| 1986 - CCC - SERIE C/K G | CEC UBIC. DE COMP. |

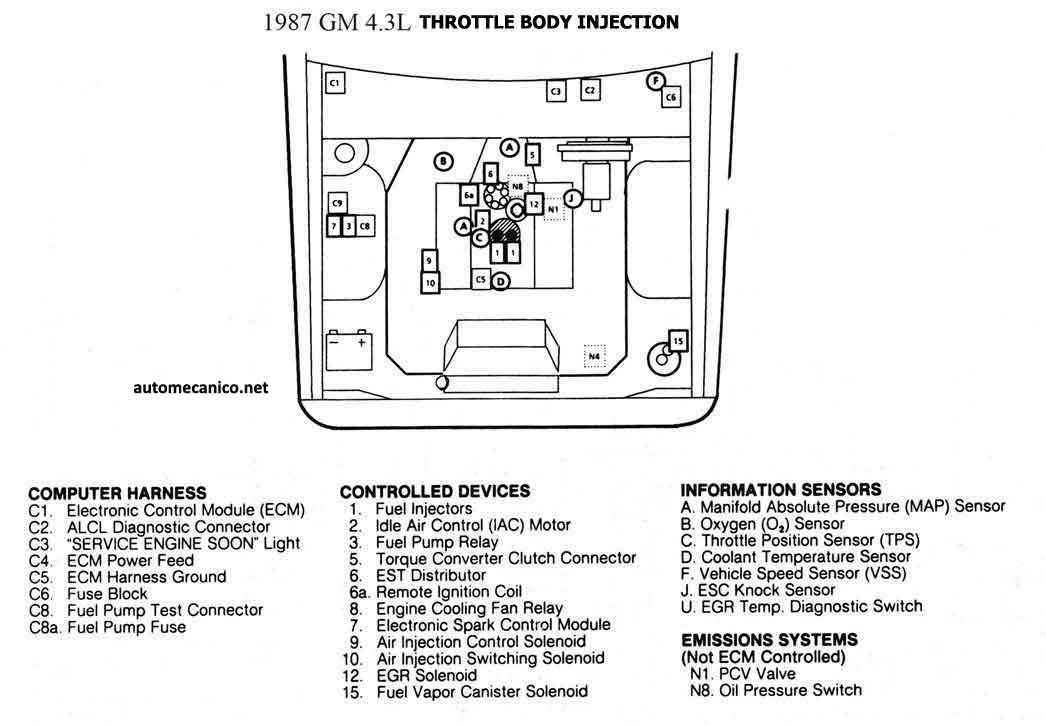

| 1987 - TBI | CEC UBIC. DE COMP. |
| 1987 - CCC - ASTRO -SAFARI | CEC UBIC. DE COMP. |
| 1987 - CCC - SERIE R,V, G | CEC UBIC. DE COMP. |

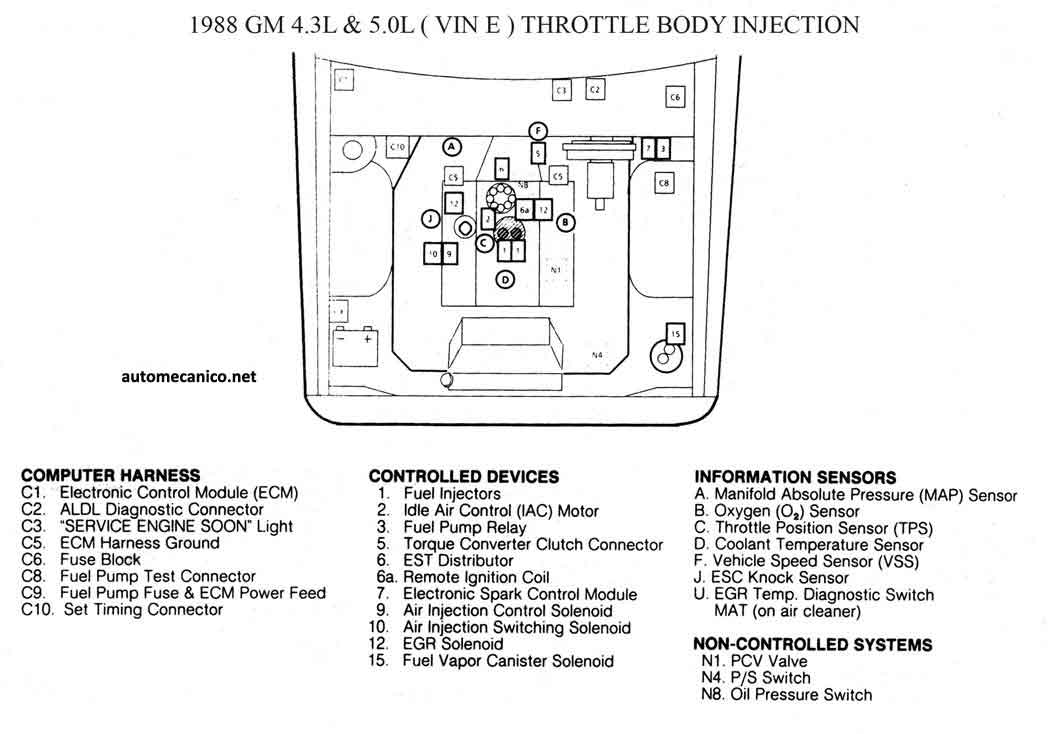

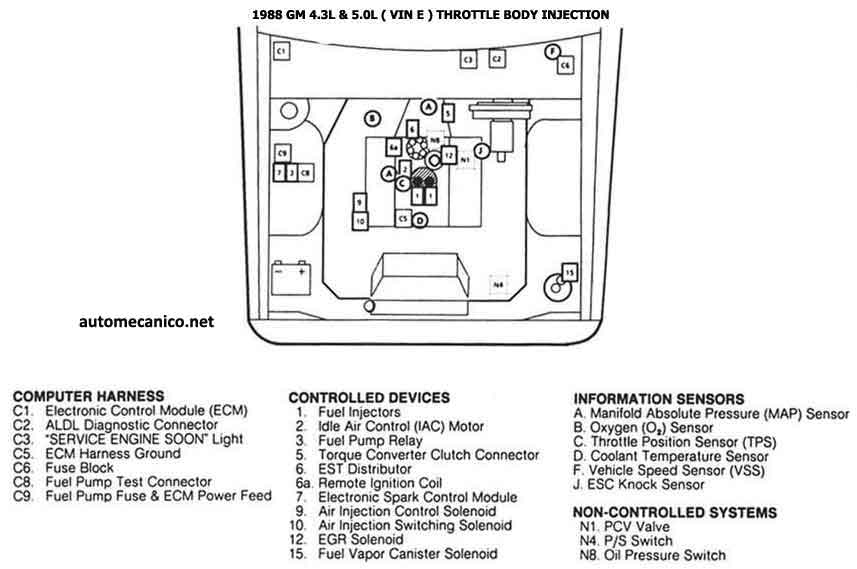

| 1988 - TBI | CEC UBIC. DE COMP. |
| 1988 - TBI | CEC UBIC. DE COMP. |
| 1988 - CCC LIGHT TRUCKS SERIE S | CEC UBIC. DE COMP. |
| 1988 - CCC ASTRO SAFARI SERIE G | CEC UBIC. DE COMP. |

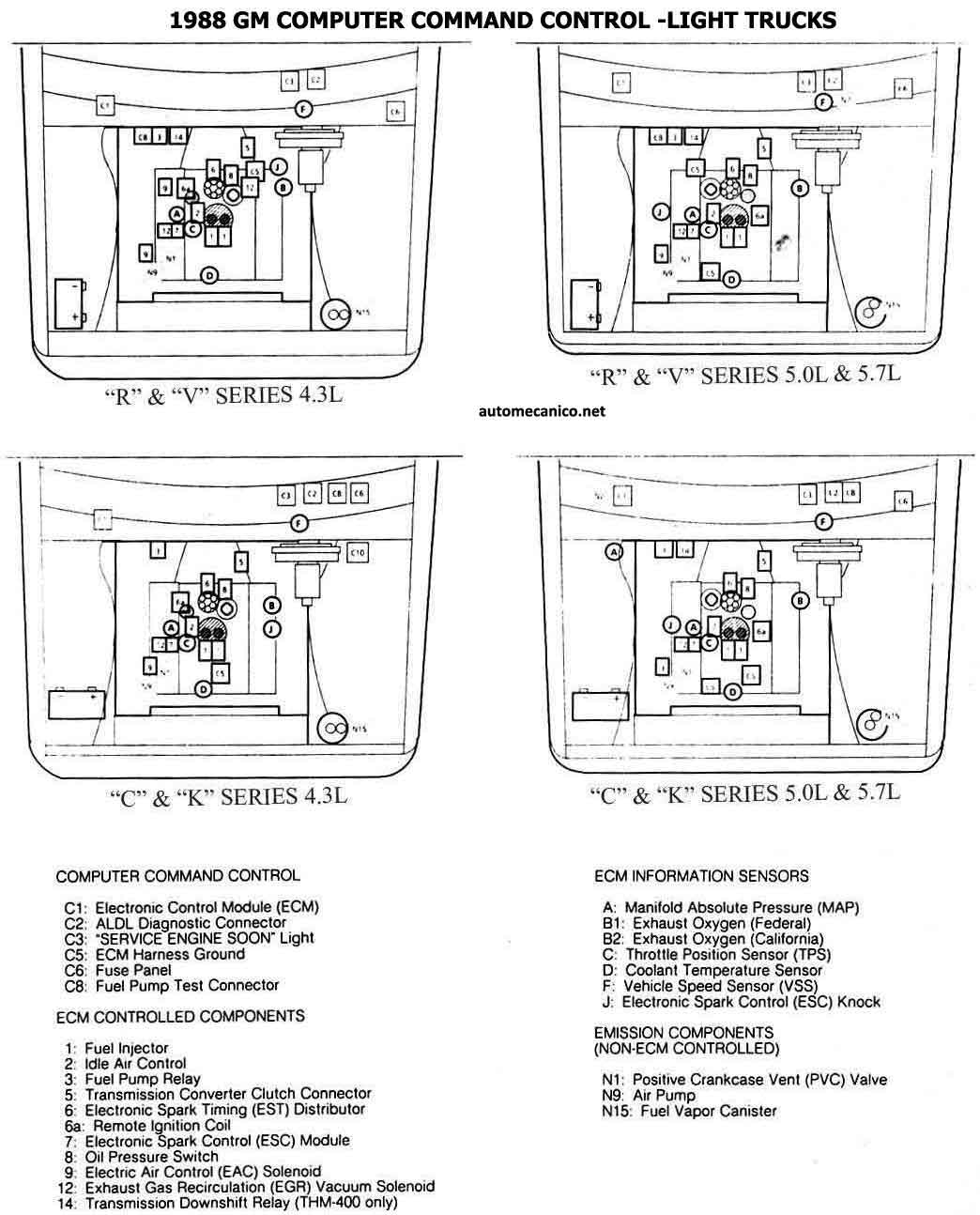

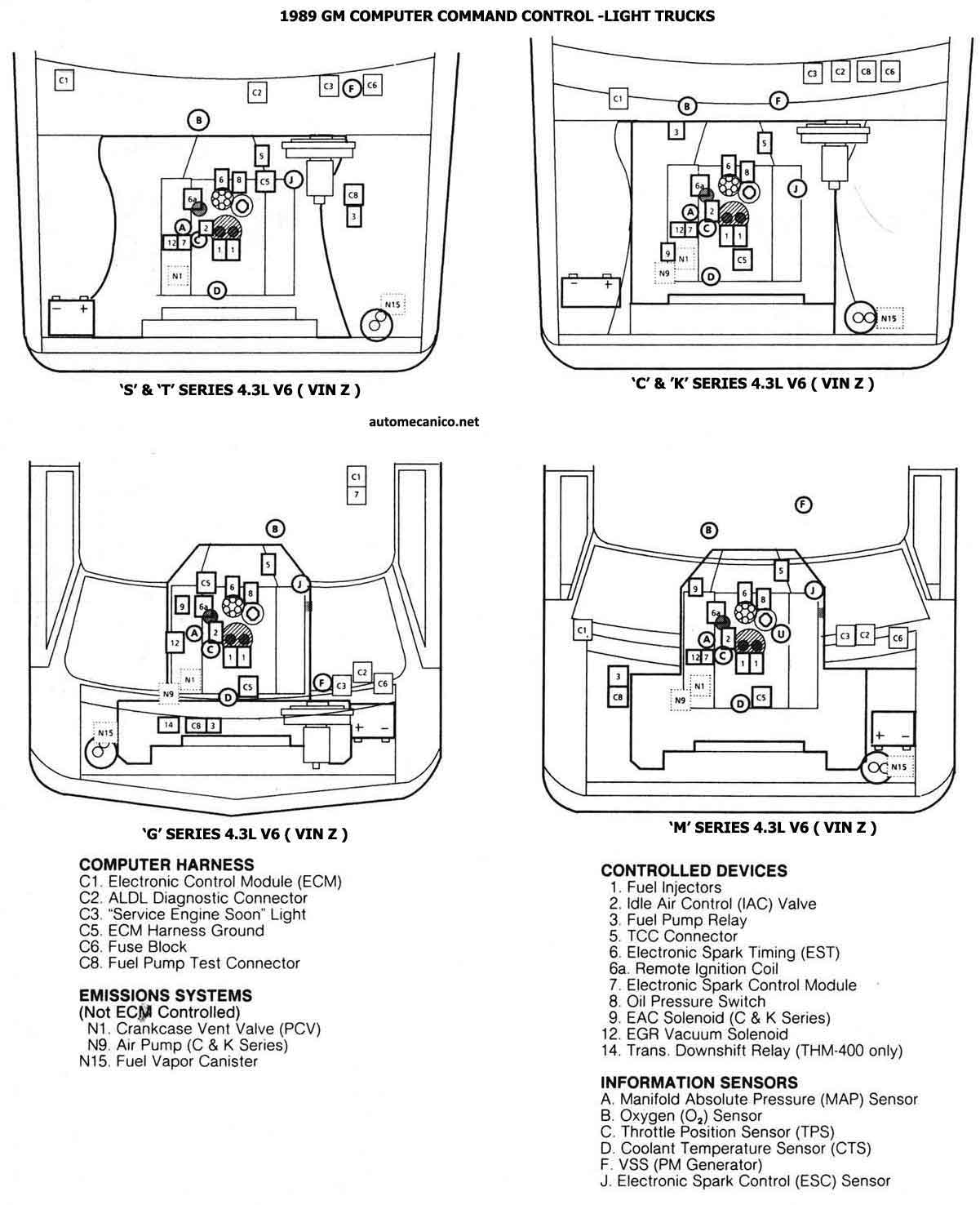

| 1988 - CCC - SERIE R, V, C K | CEC UBIC. DE COMP. |
| 1989 - CCC LIGHT TRUCKS | CEC UBIC. DE COMP. |

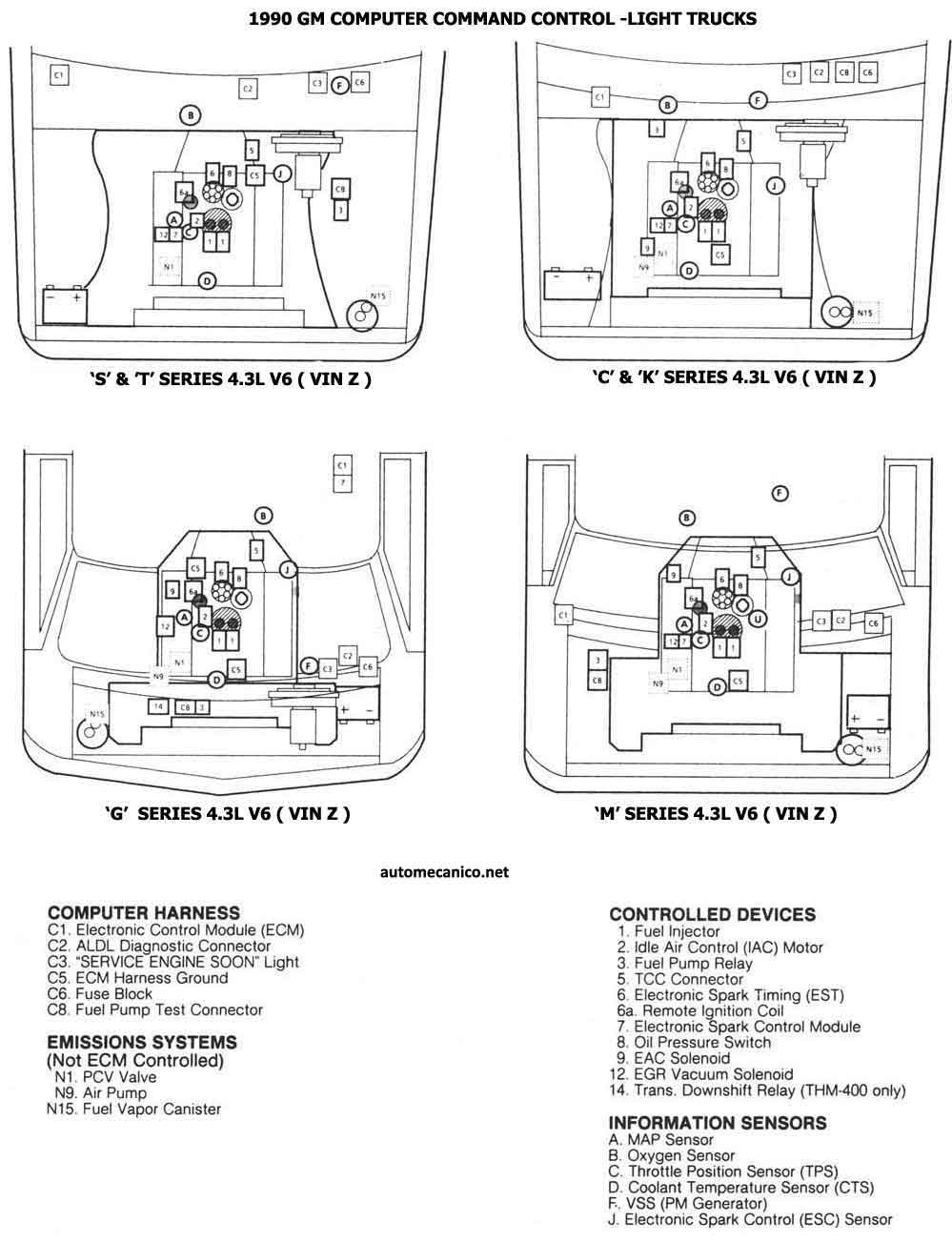

| 1990 - CCC LIGHT TRUCKS | CEC UBIC. DE COMP. |

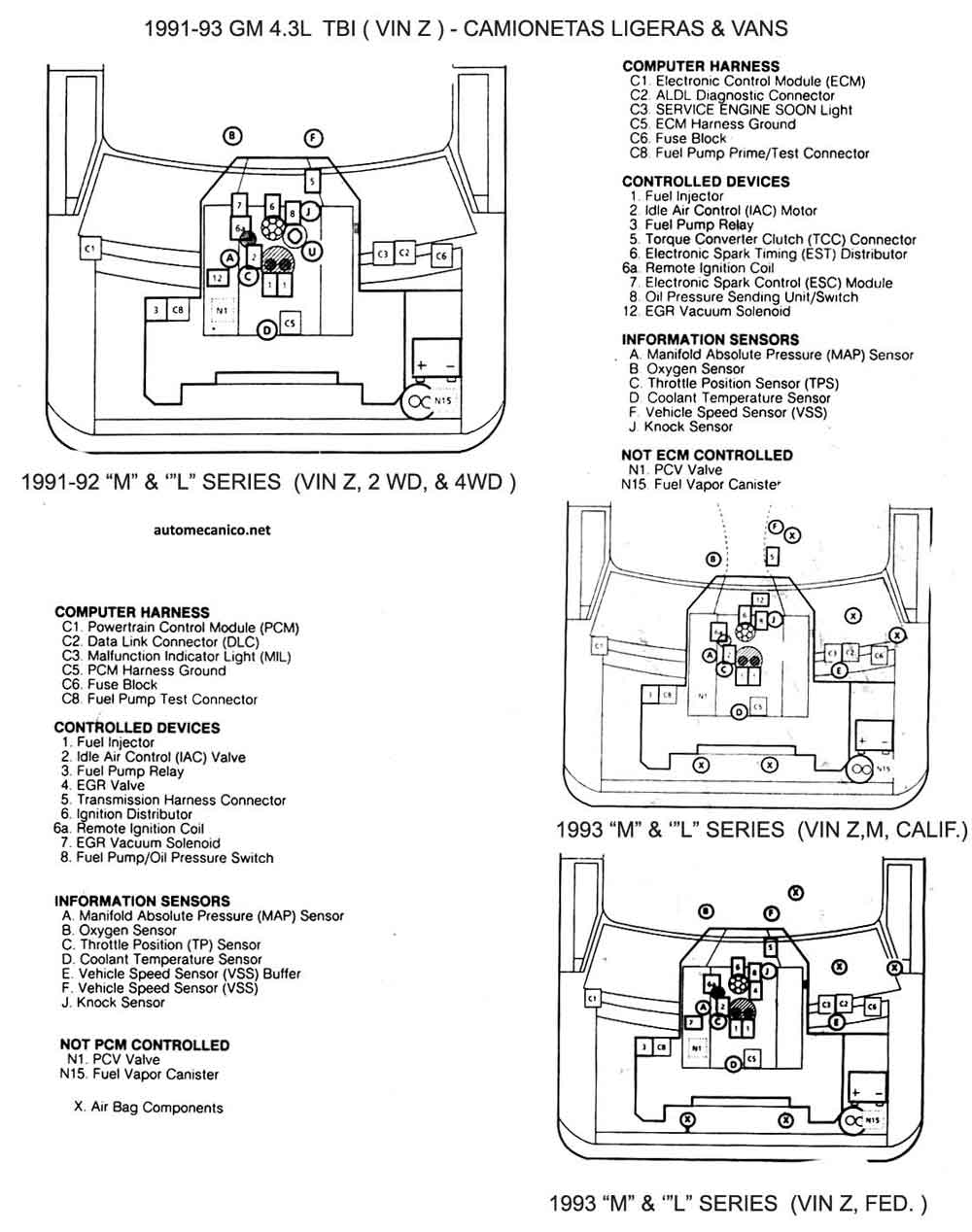

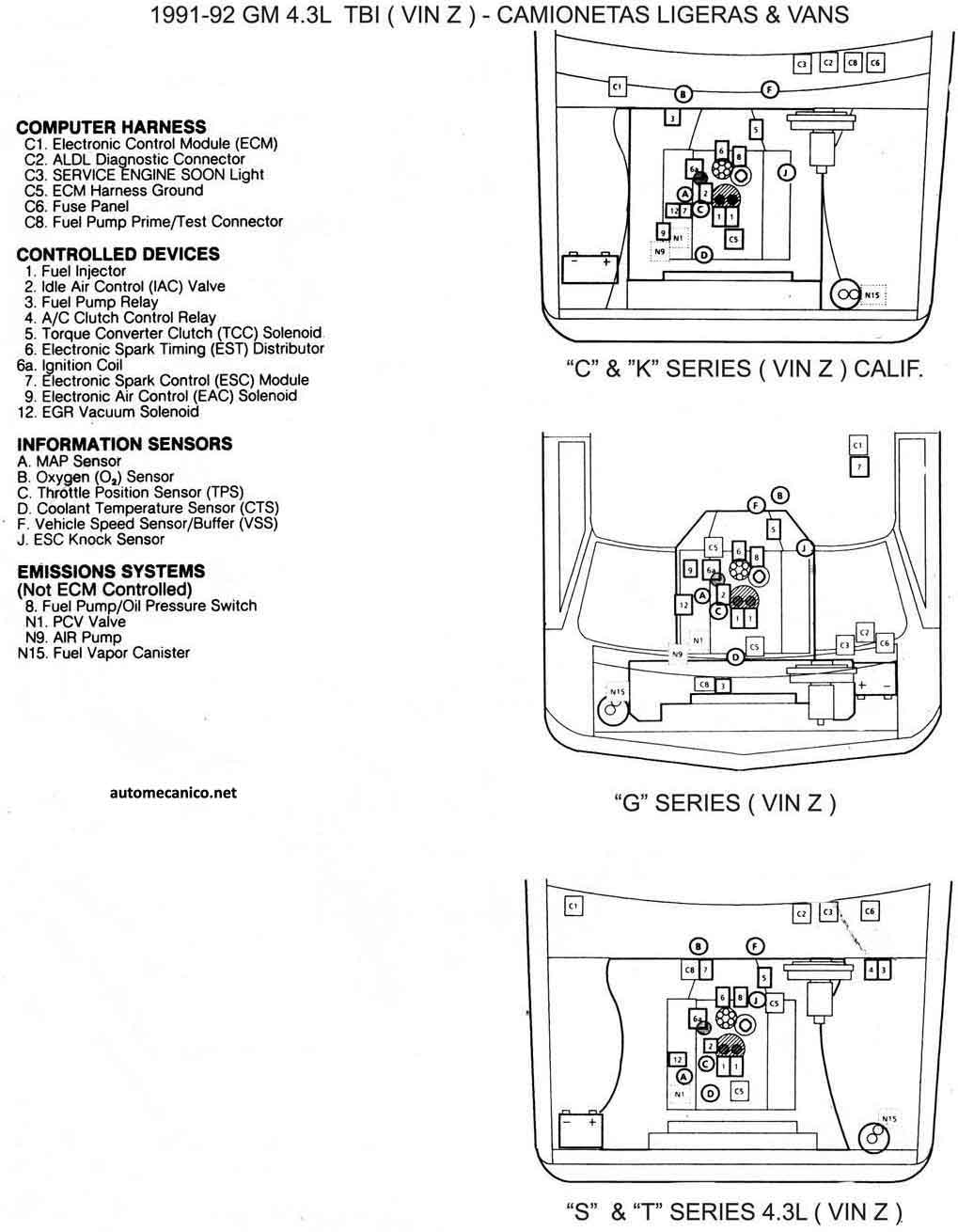

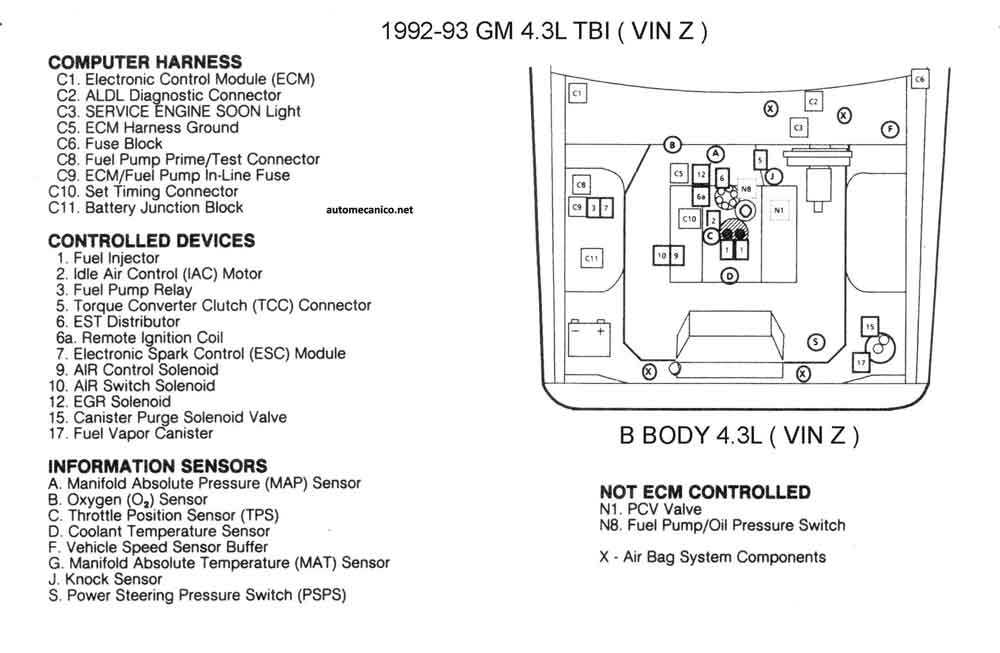

| 1991/92 - Trucks y vans - vin = Z TBI | CEC UBIC. DE COMP. |
| 1991/93 - Trucks y vans - vin = Z TBI | CEC UBIC. DE COMP. |
| 1992/93 - Trucks y vans - vin = Z TBI | CEC UBIC. DE COMP. |

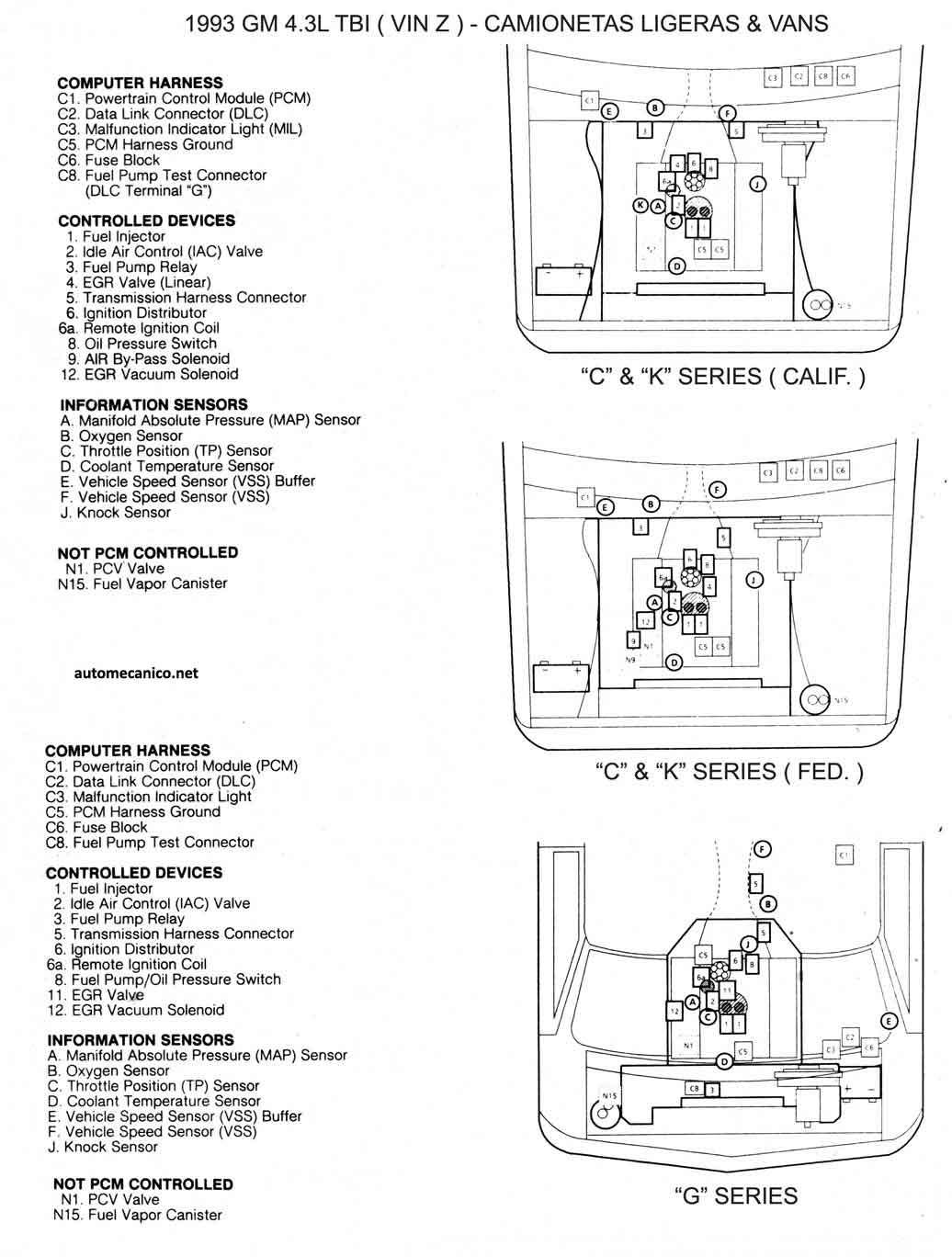

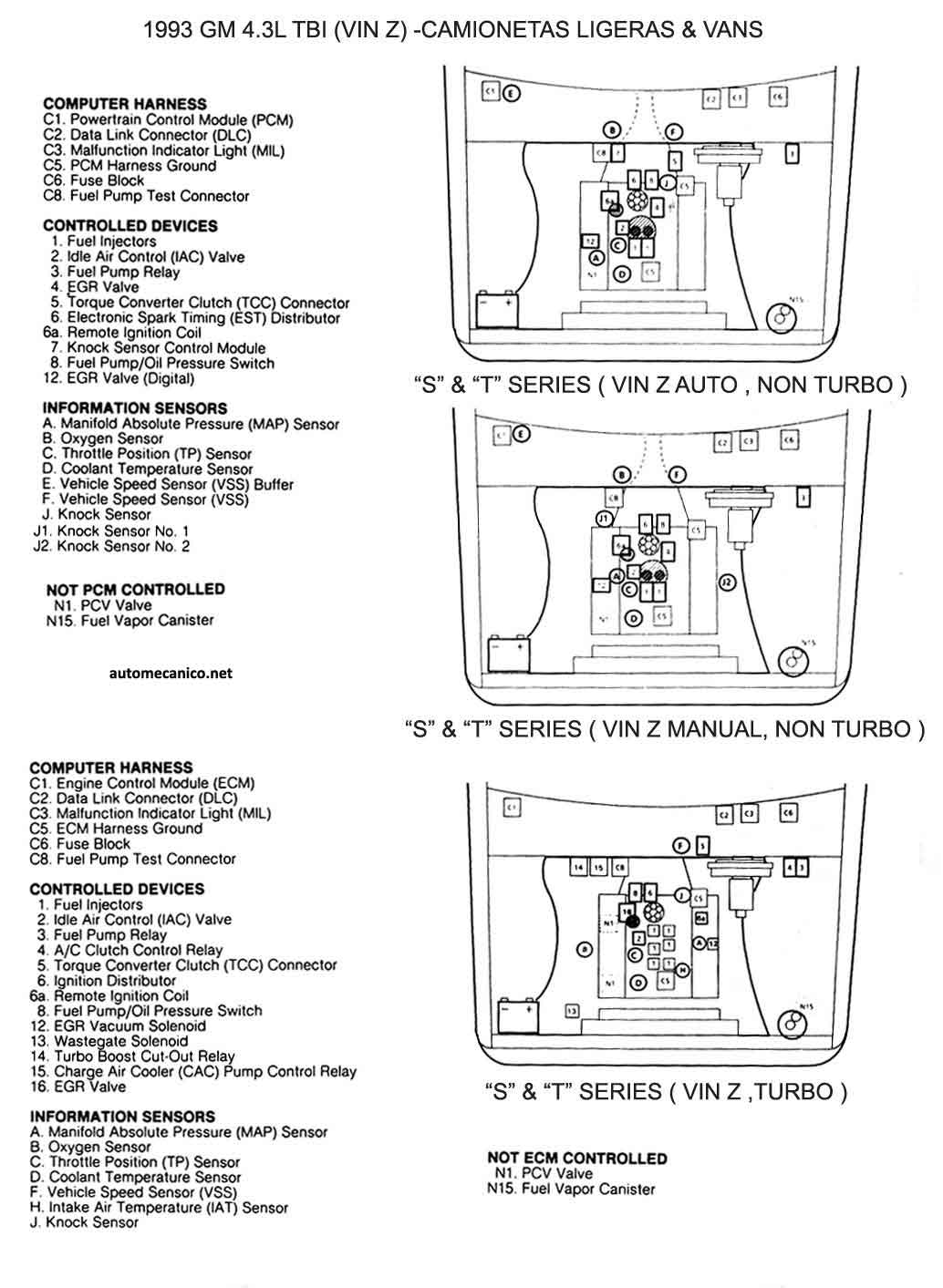

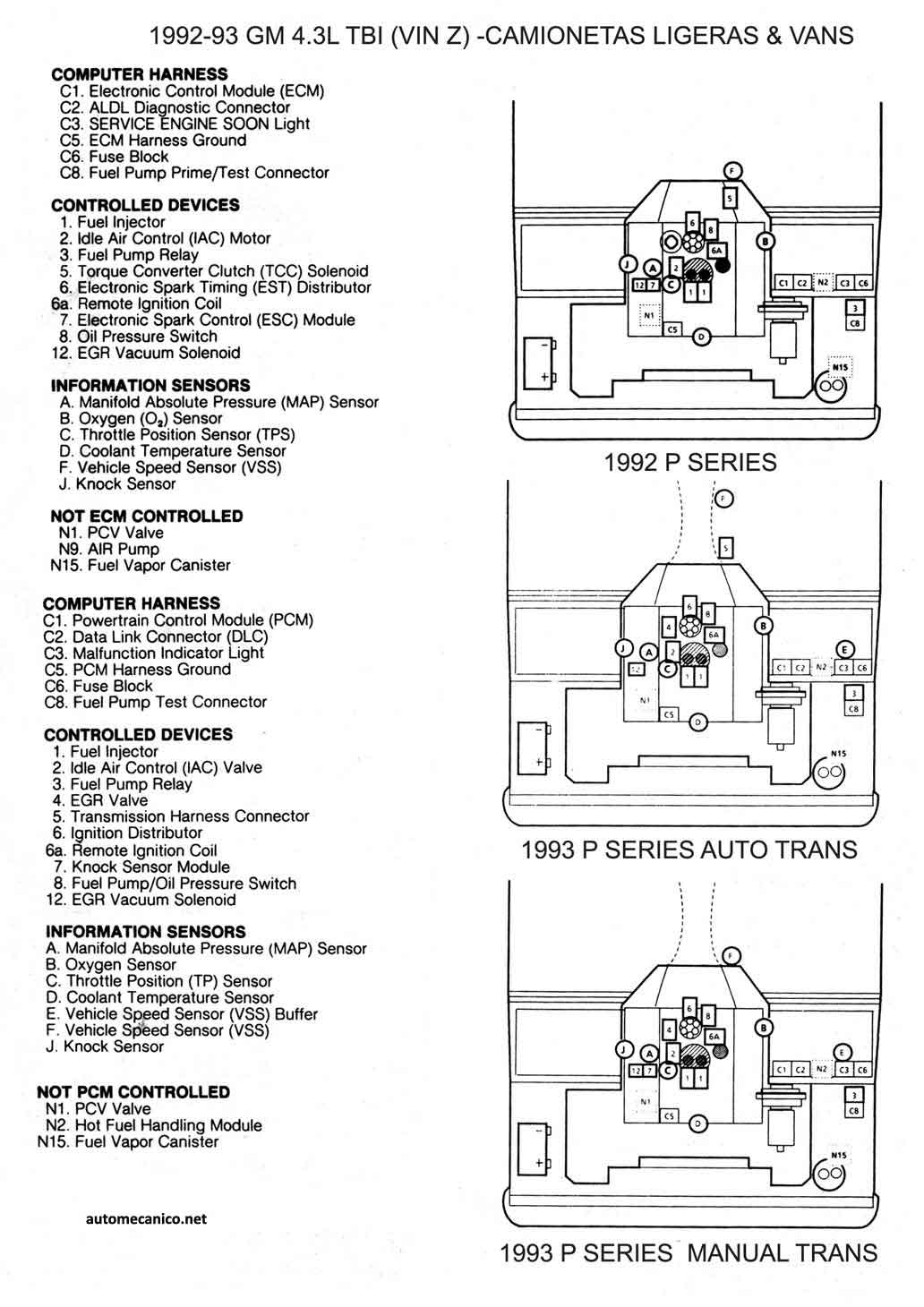

| 1993 - Trucks y vans - vin = Z TBI | CEC UBIC. DE COMP. |
| 1993 - Trucks y vans - vin = Z TBI | CEC UBIC. DE COMP. |
| 1992/93 - Trucks y vans - vin = Z TBI | CEC UBIC. DE COMP. |

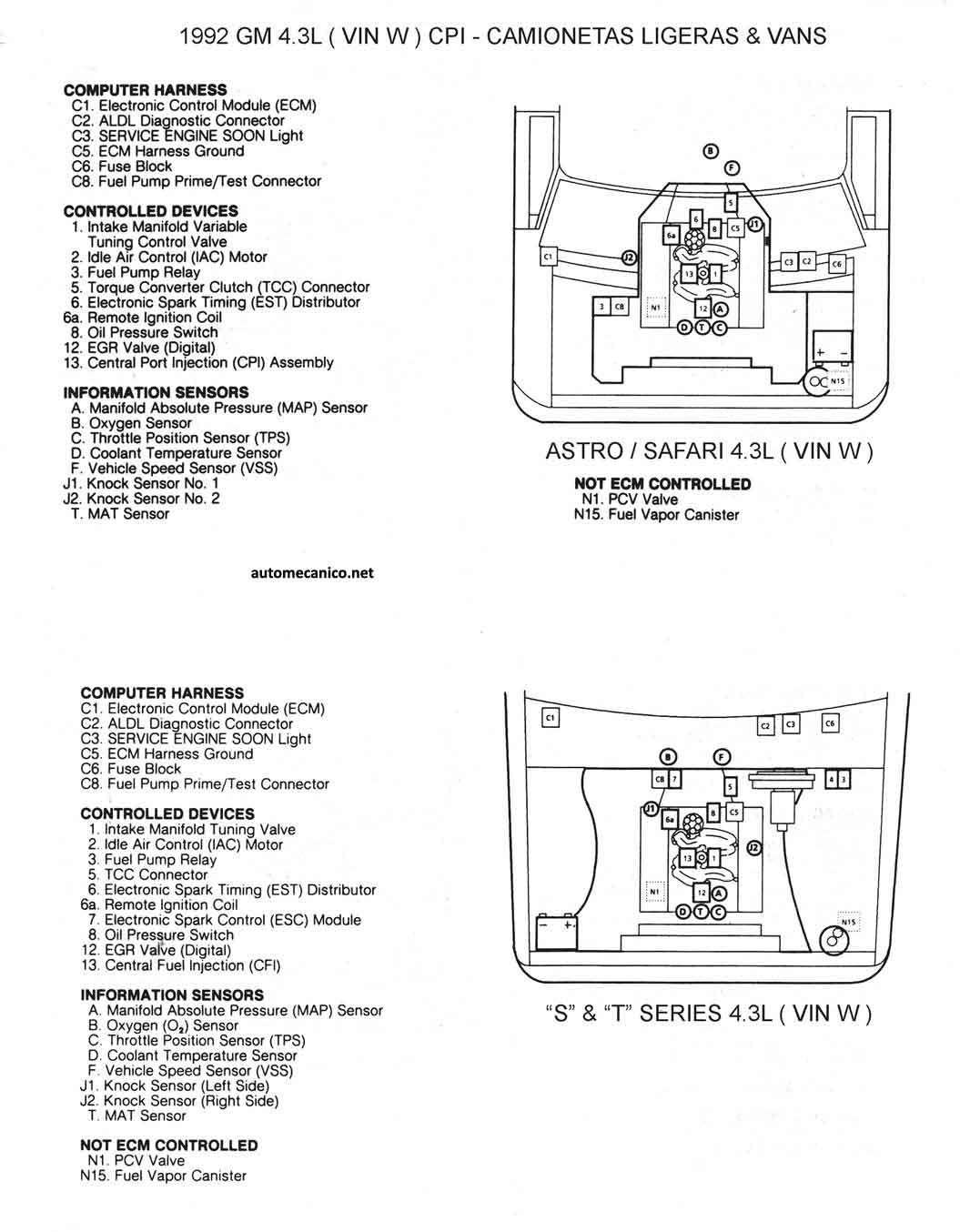

| 1992 - TTrucks y vans - vin W CPI | CEC UBIC. DE COMP. |

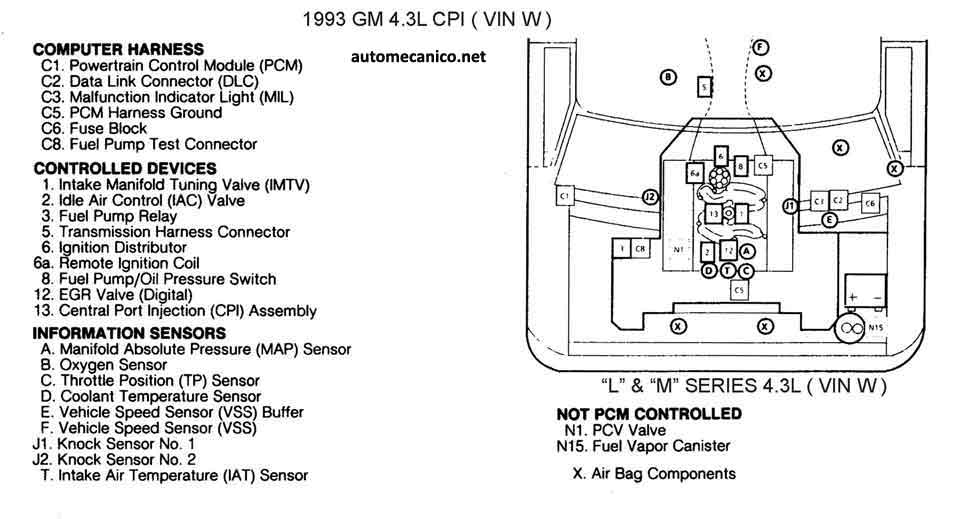

| 1993 - Trucks y vans - vin W CPI | CEC UBIC. DE COMP. |
| 1985/87 - TBI | ESQUEMAS ELECTRICOS |
| 1988 - BI | ESQUEMAS ELECTRICOS |
| 1991/92 - TBI TRUCKS y VANS | ESQUEMAS ELECTRICOS |

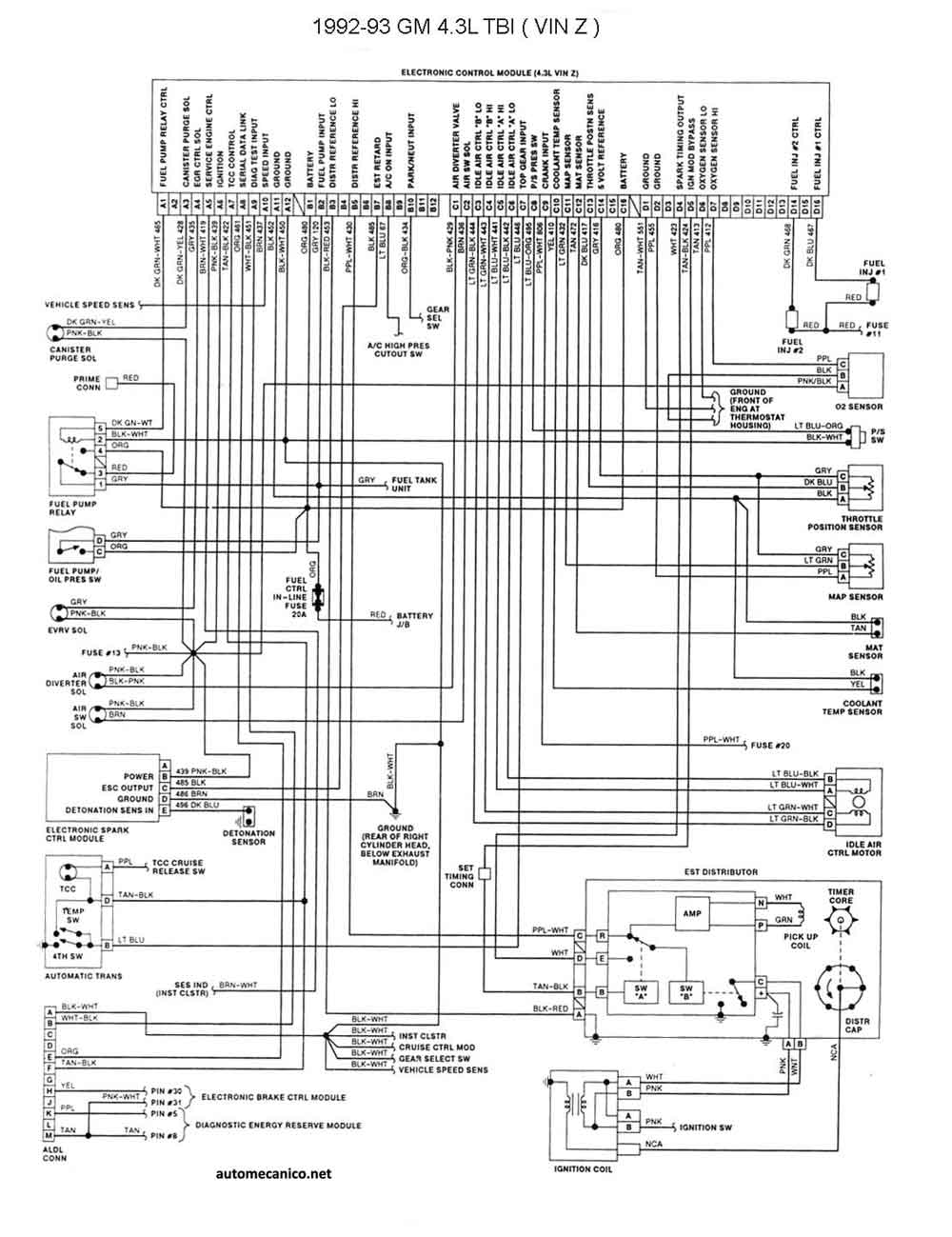

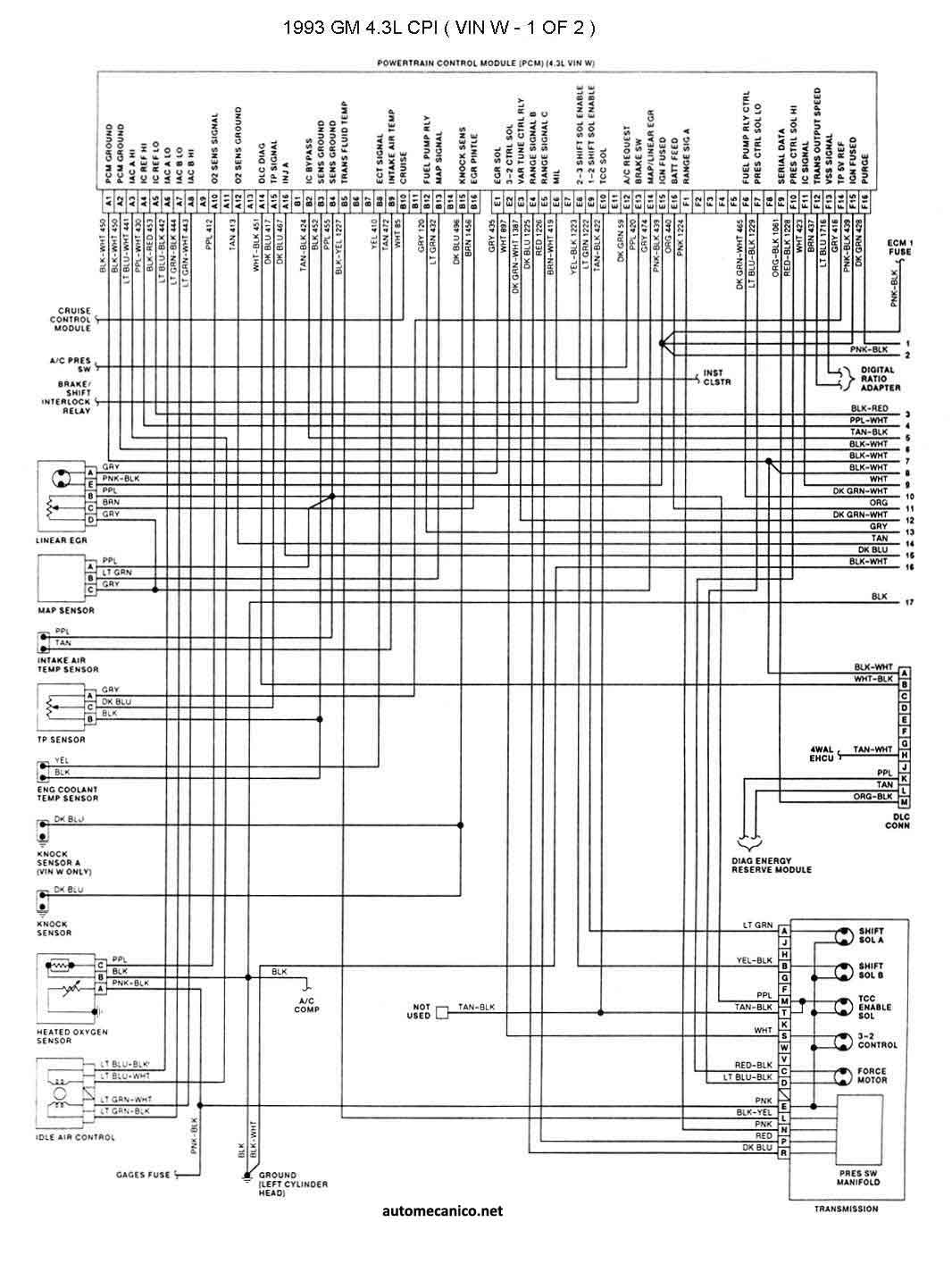

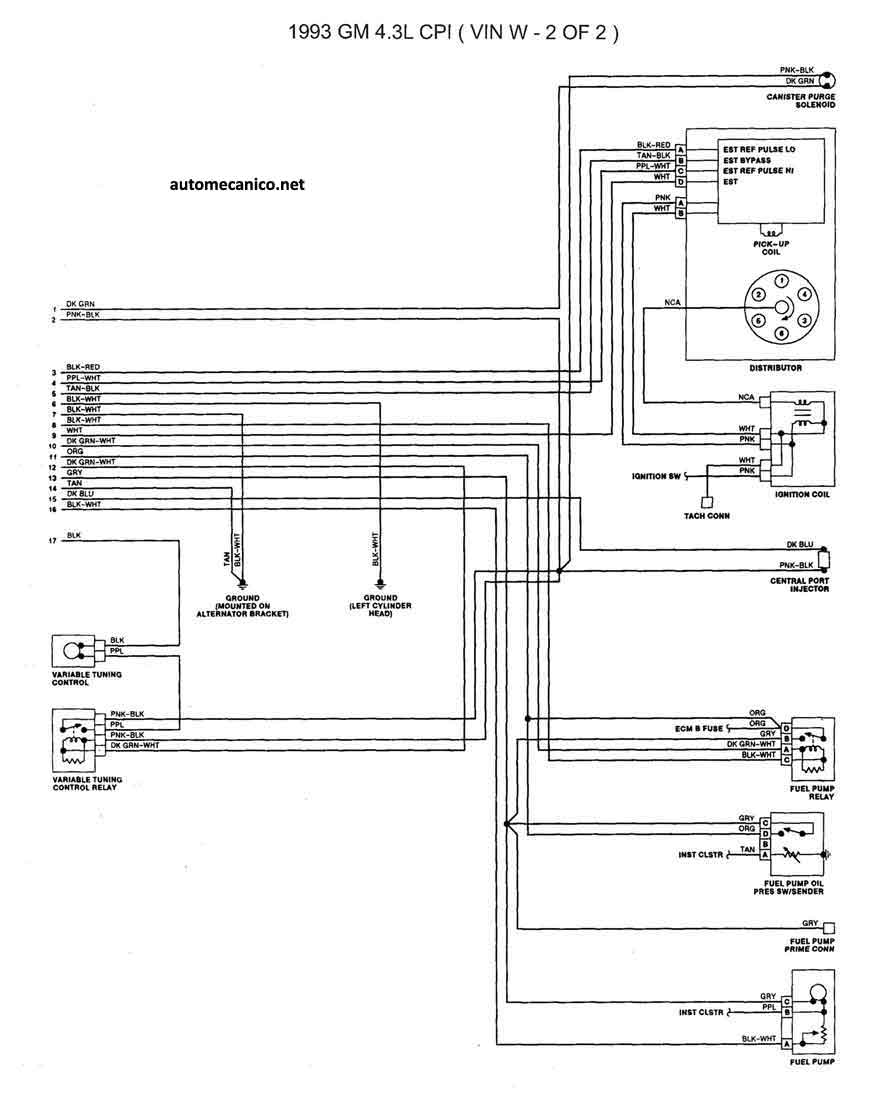

| 1992/93 -TBI | ESQUEMAS ELECTRICOS |
| 1993 - TBI TRUCKS Y VANS | ESQUEMAS ELECTRICOS |
| 1993 - TBI TRUCKS Y VANS | ESQUEMAS ELECTRICOS |
| 1993 - TBI VIN W CPI 1/2 | ESQUEMAS ELECTRICOS |
| 1993 - TBI VIN W CPI 2/2 | ESQUEMAS ELECTRICOS |

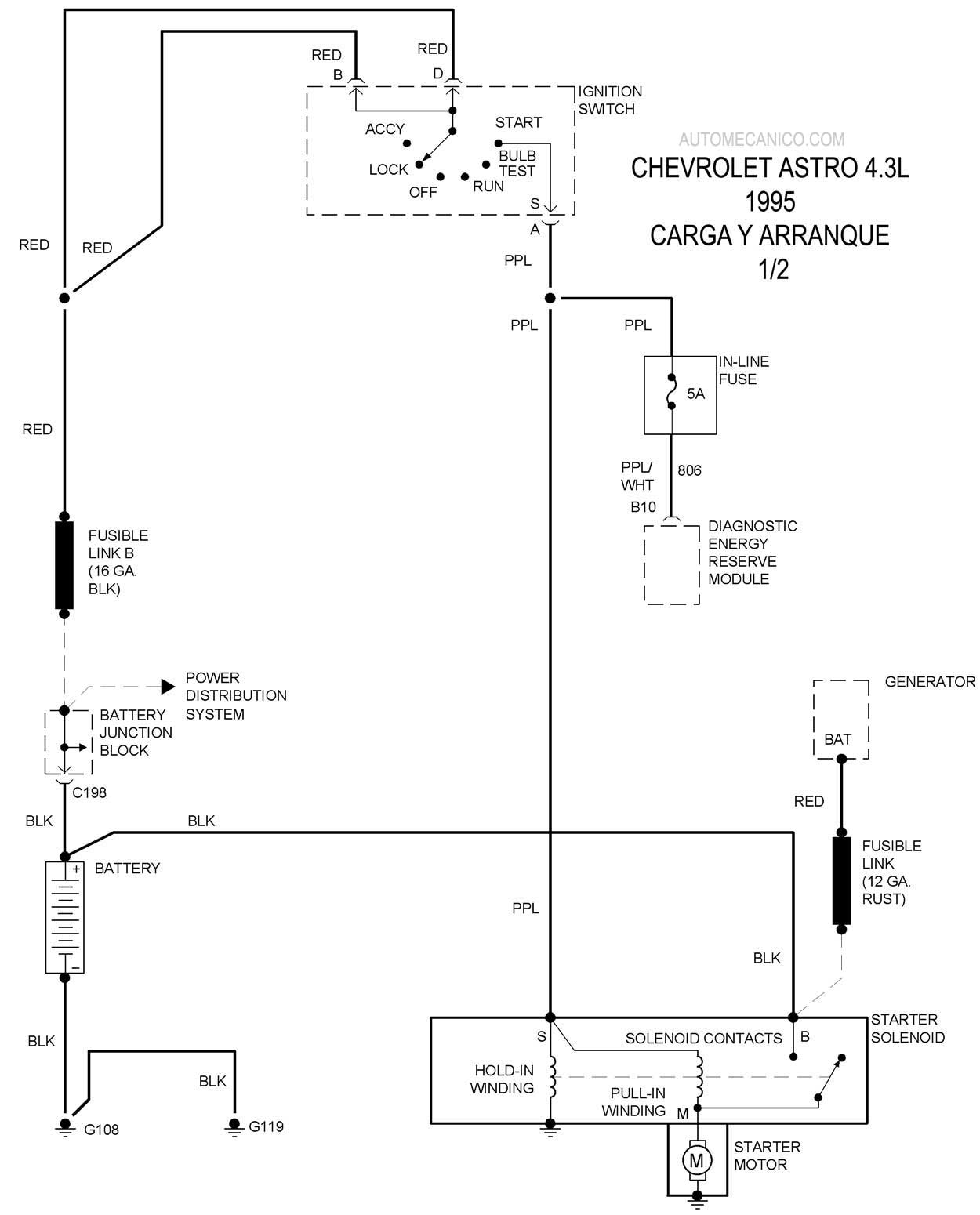

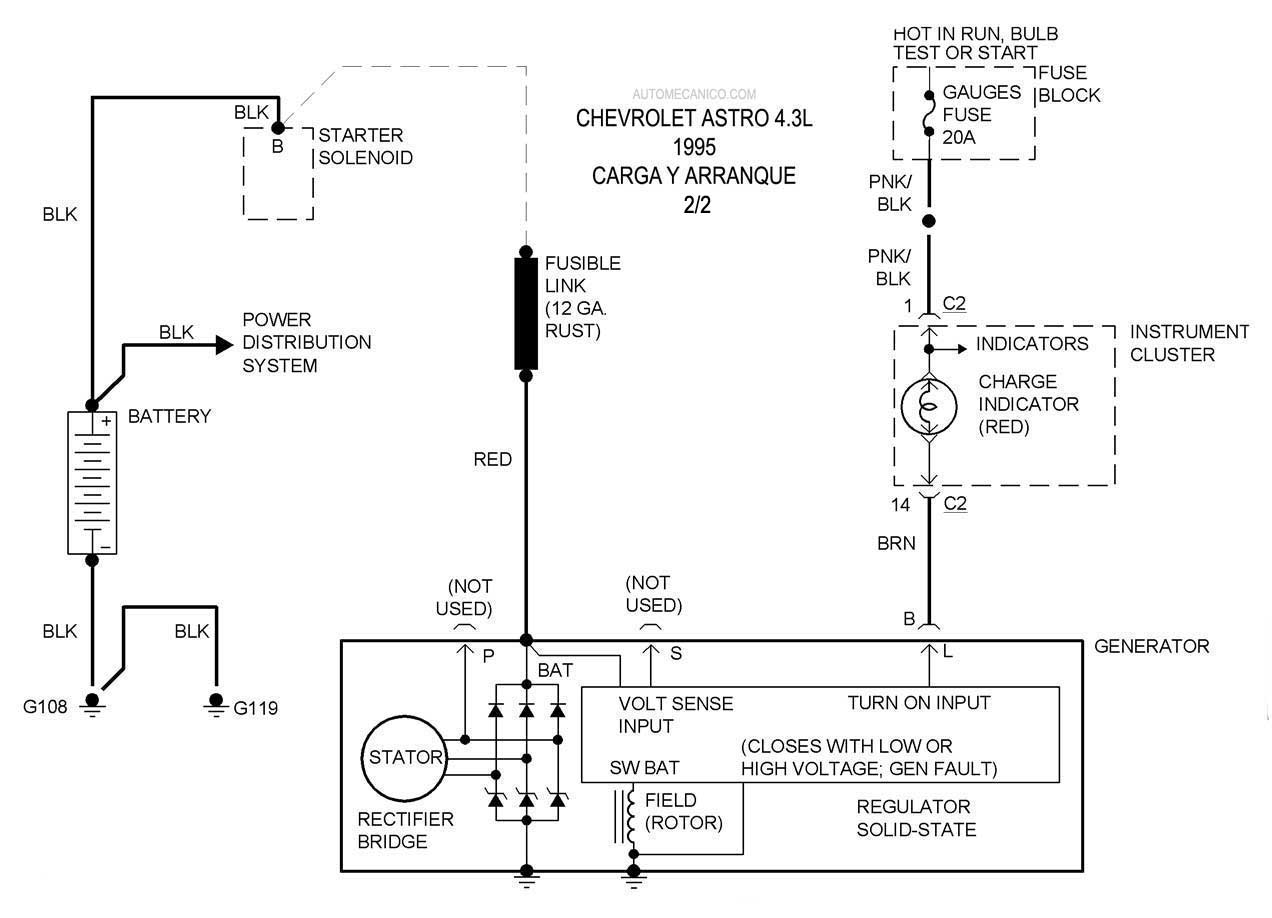

| 1995 - ASTRO VAN 4.3L | CARGA Y ARRANQUE 1/2 |
| 1995 - ASTRO VAN 4.3L | CARGA Y ARRANQUE 2/2 |

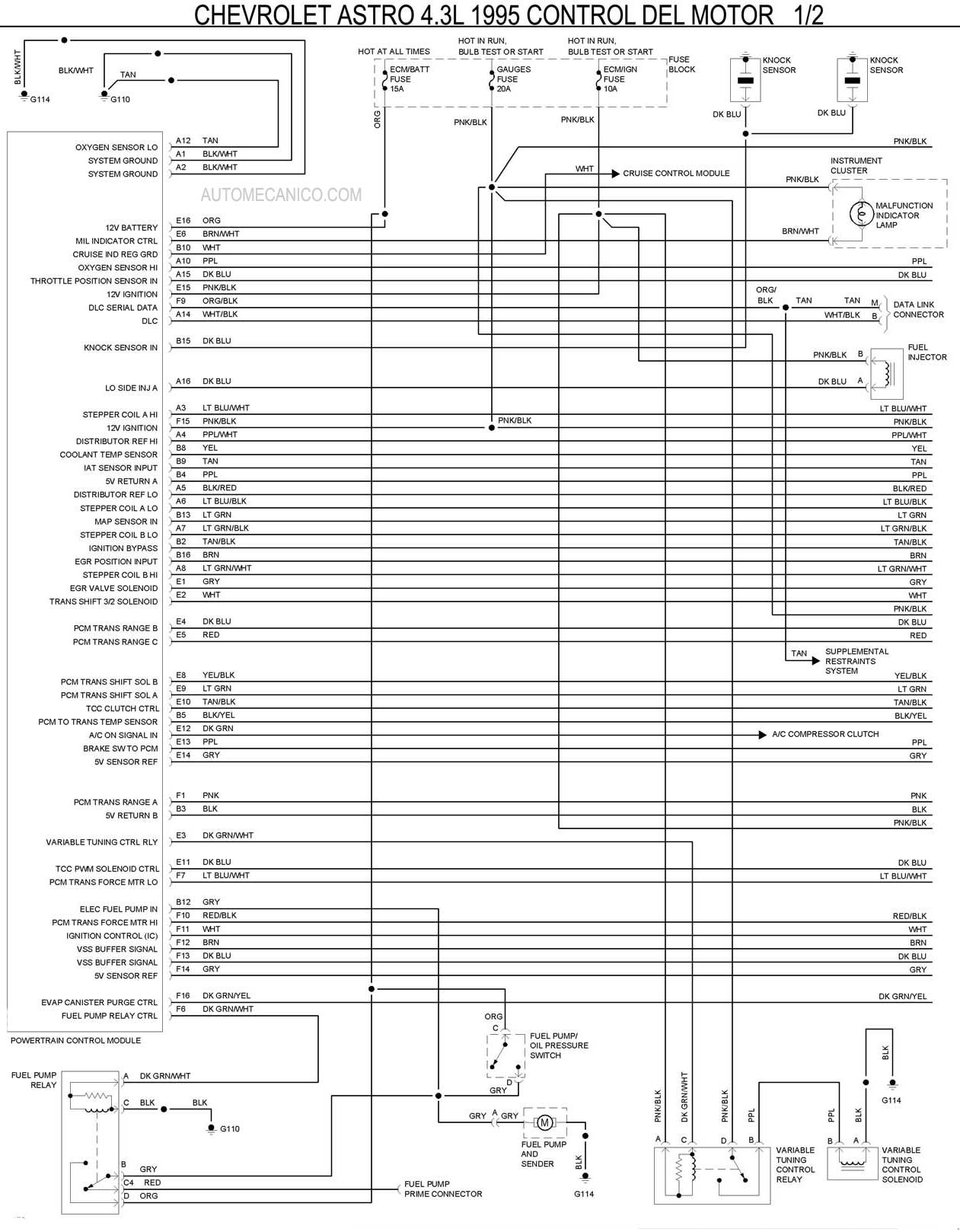

| 1995 - ASTRO VAN 4.3L | CONTROL DEL MOTOR 1/2 |
| 1995 - ASTRO VAN 4.3L | CONTROL DEL MOTOR 2/2 |

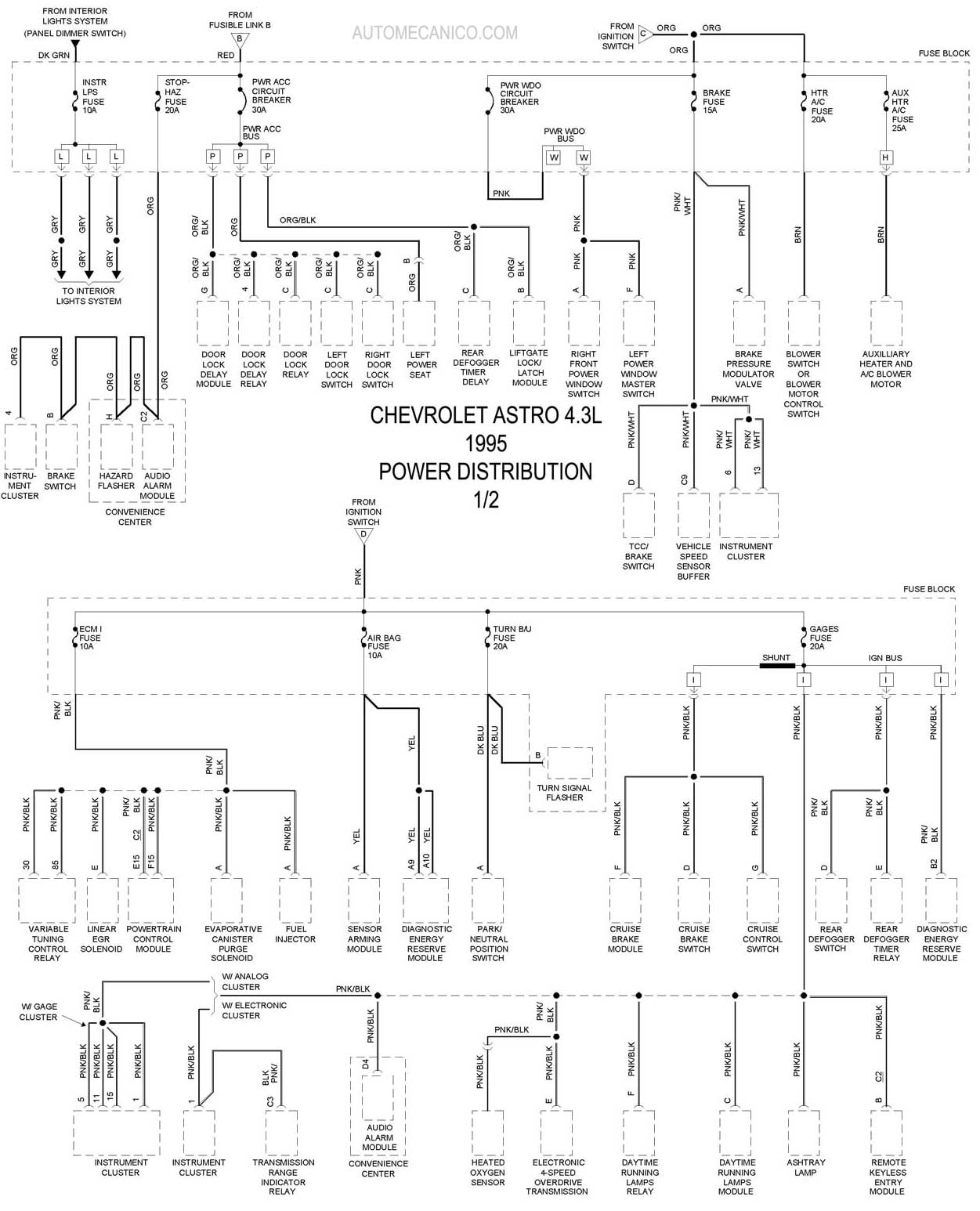

| 1995 - ASTRO VAN 4.3L | POWER DISTRIBUTION 1/2 |

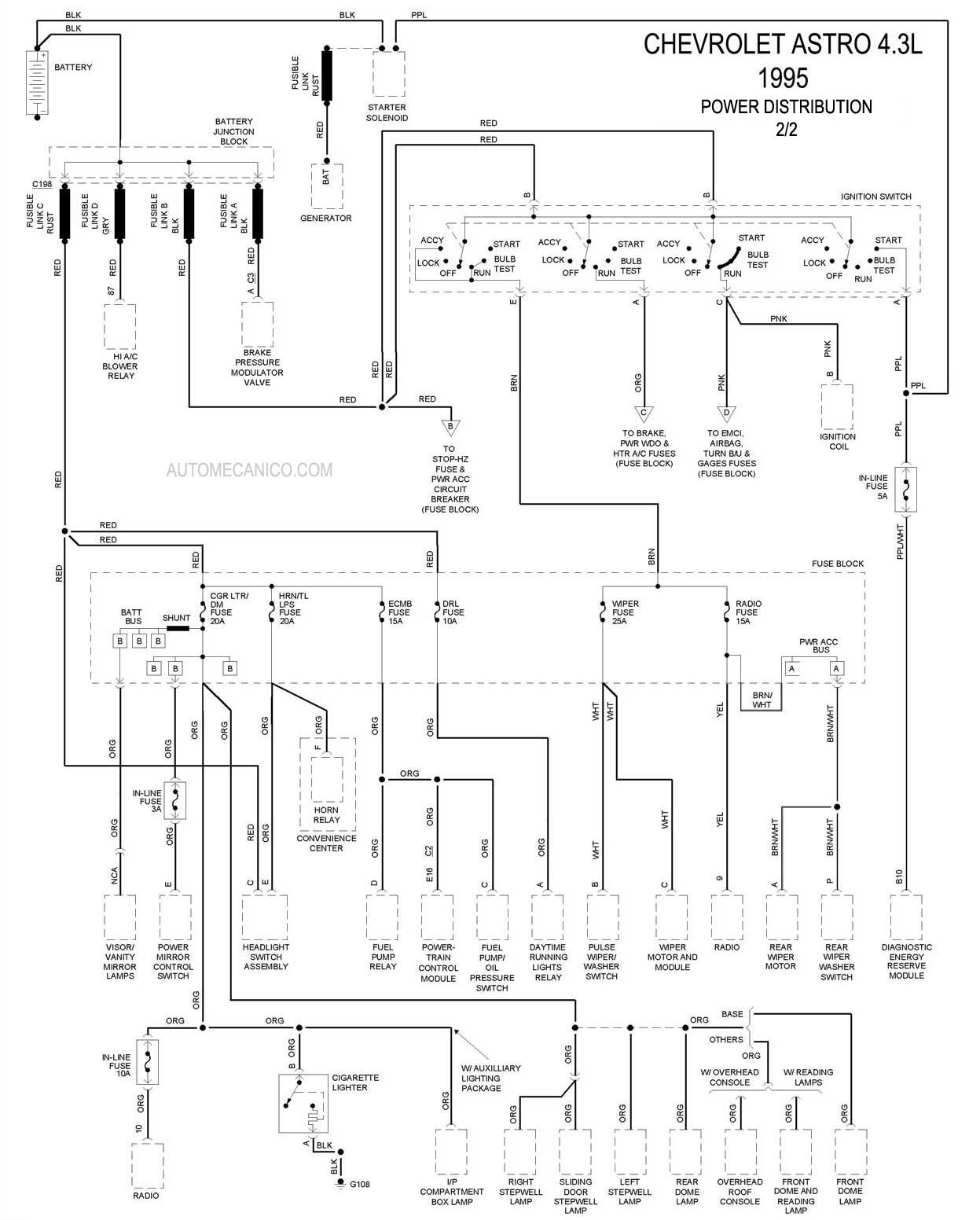

| 1995 - ASTRO VAN 4.3L | POWER DISTRIBUTION 2/2 |
| 4.3L V8 1981/82 | |
| 1981/82 - 4.3L V8 - 8 Cil. | CEC UBIC. DE COMP. |
| 1981/82 - 4.3L V8 - 8 Cil. | ESQUEMAS ELECTRICOS |
