| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| - FORD - 1.6L - 2.2L- 1.6L, 1.8L, 1.9L, 2.0L 2.2L. 1981/1993 - ESQUEMAS - DIAGRAMAS - |
| 1988/93 - 1.6L | |
| 1988/91 - 1.6L EFI - EEC - IV | UBIC. DE COMPONENTES |

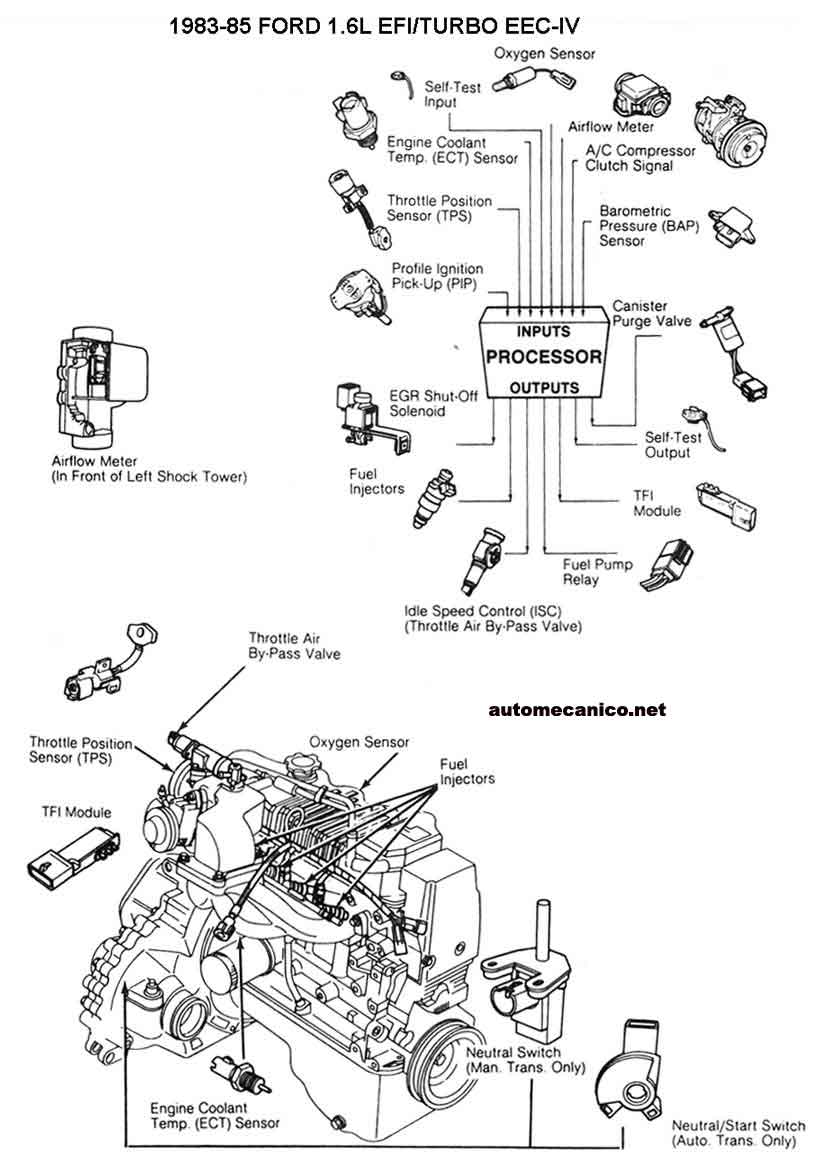

| 1988/91 - 1.6L EFI - EEC - IV | ESQUEMA ELECTRICO |
| 1.8L | |

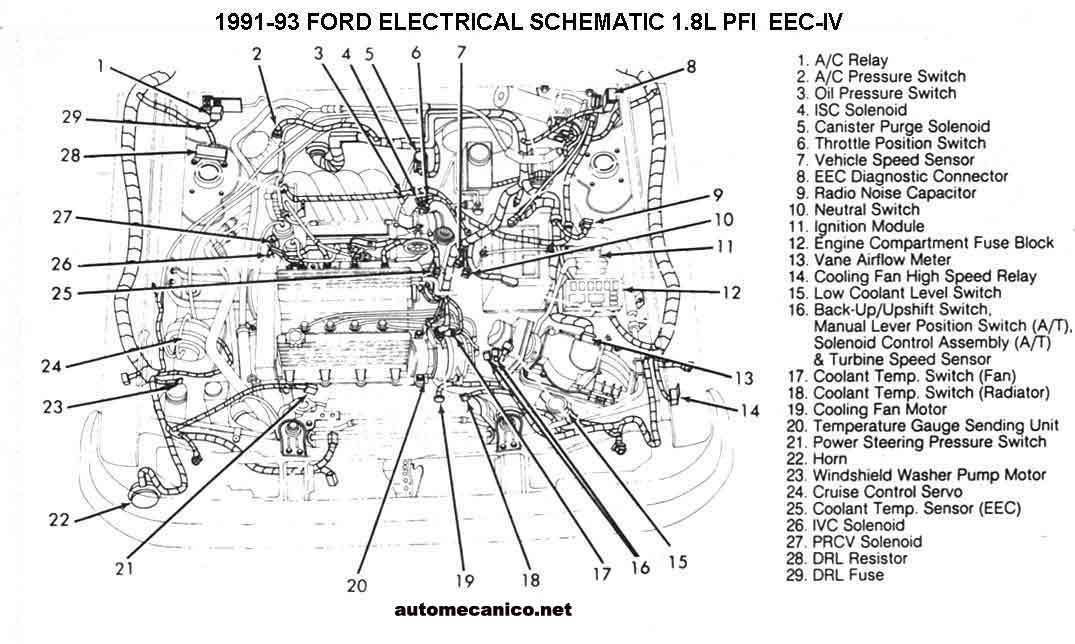

| 1988/91 - 1.8L PFI - EEC - IV | UBIC. DE COMPONENTES |

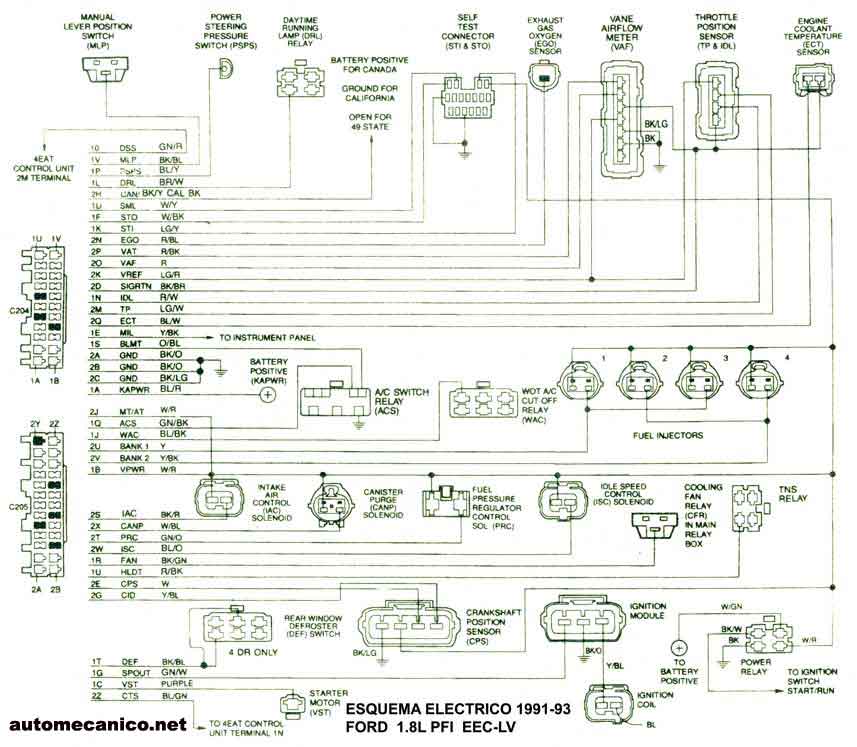

| 1988/91 - 1.8L PFI - EEC - IV | ESQUEMA ELECTRICO, |
| 1.9L | |

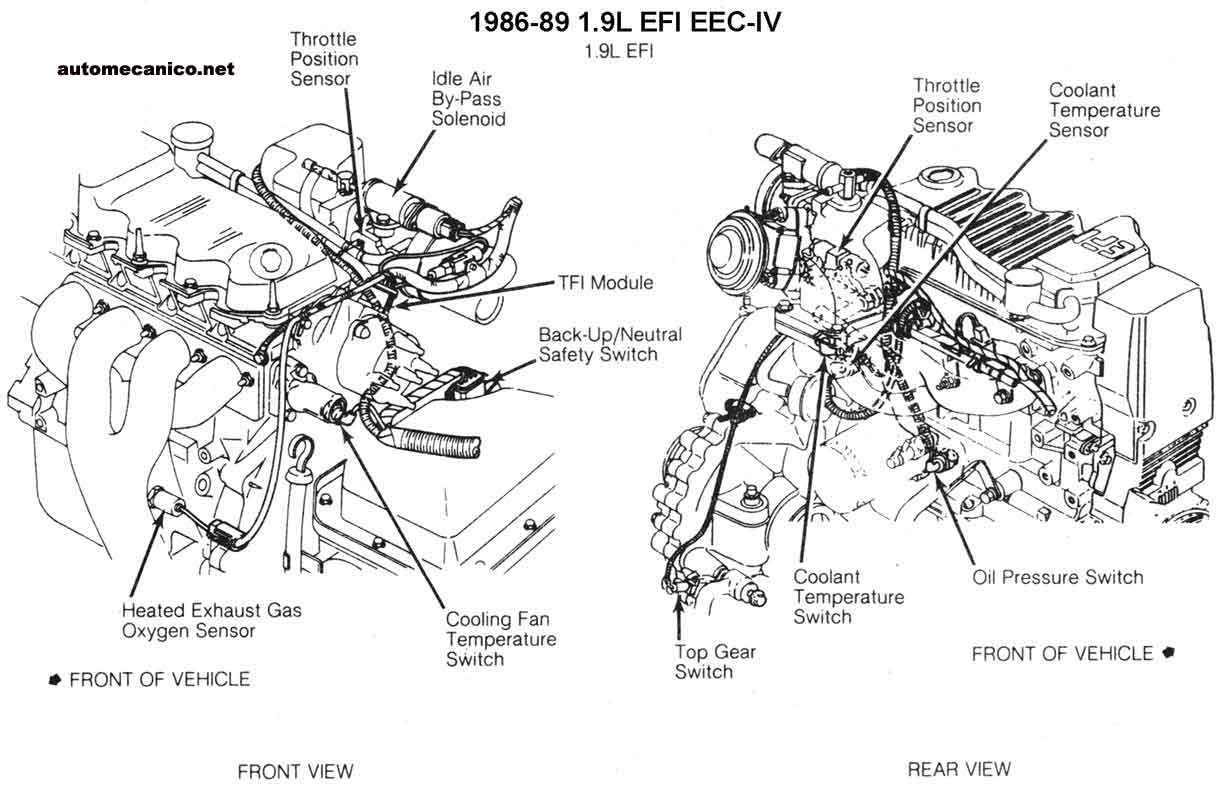

| 1986-89 - 1.9L EFI - EEC - IV | UBIC. DE COMPONENTES |

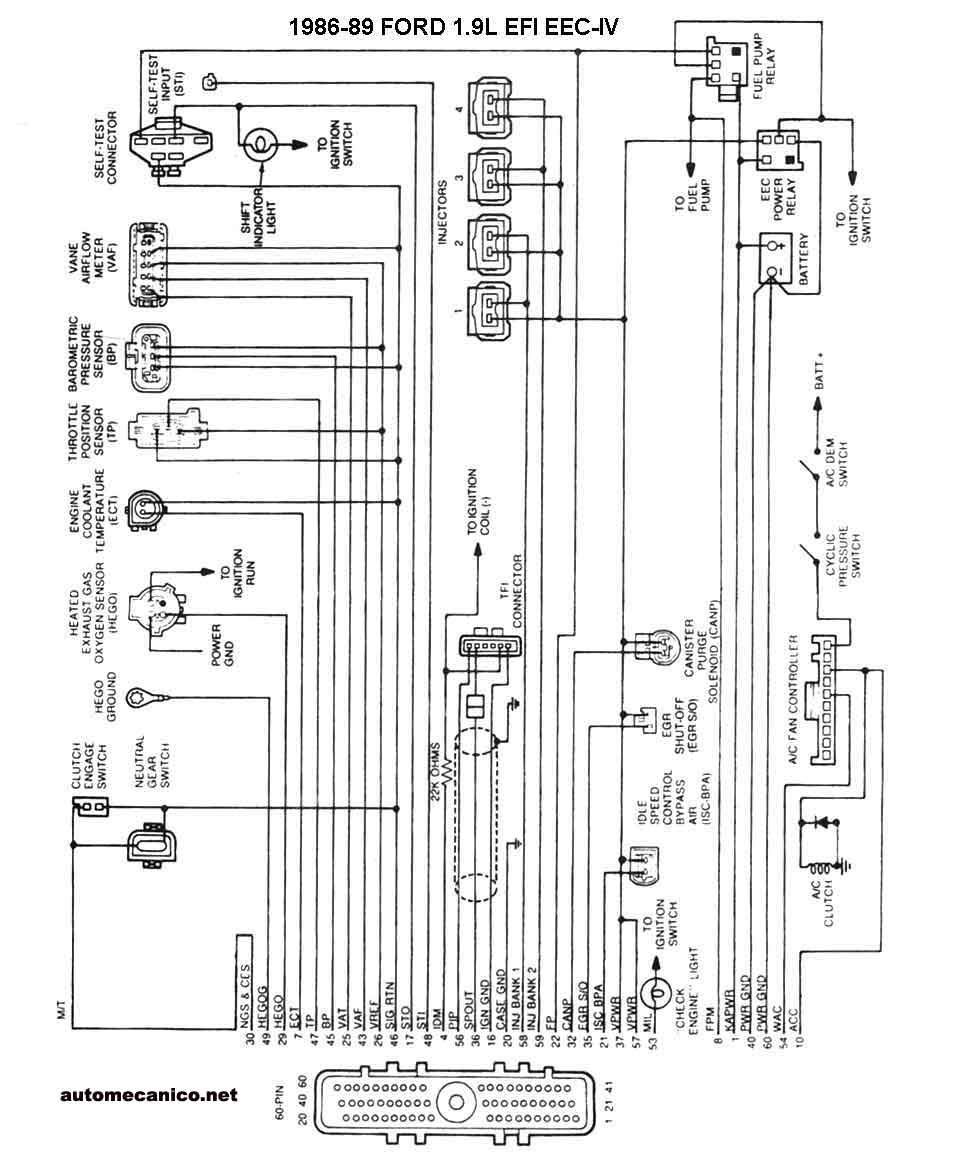

| 1986-89 - 1.9L EFI - EEC - IV | ESQUEMA ELECTRICO, |

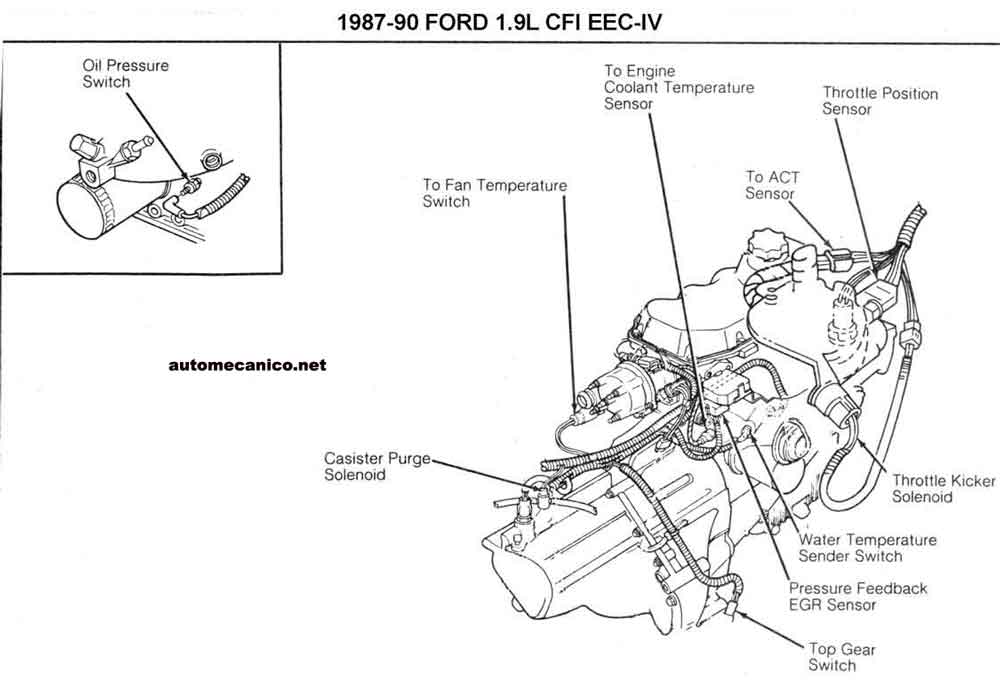

| 1987-90 - 1.9L CFI - EEC - IV | UBIC. DE COMPONENTES |

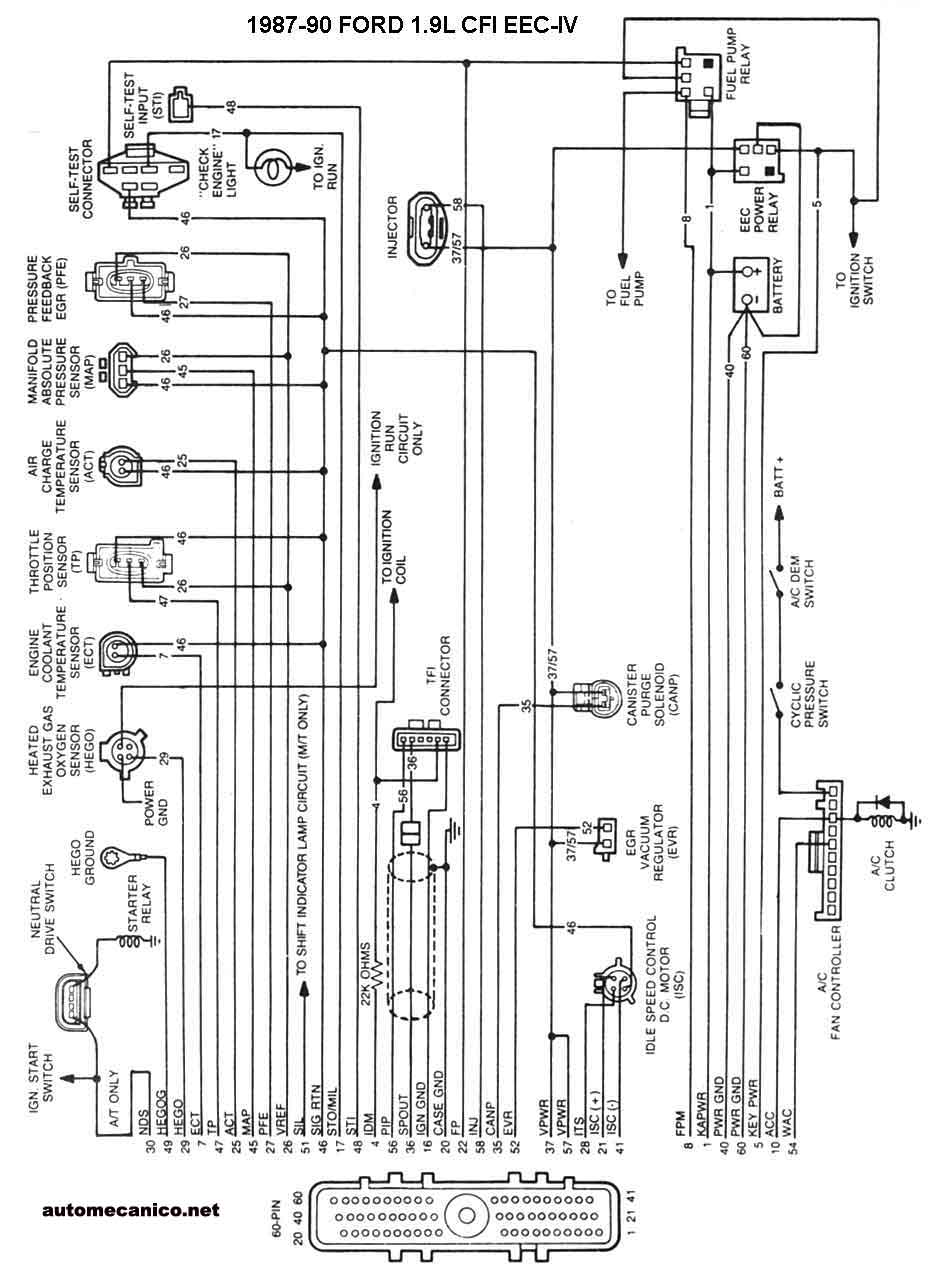

| 1987-90 - 1.9L CFI - EEC - IV | ESQUEMA ELECTRICO |

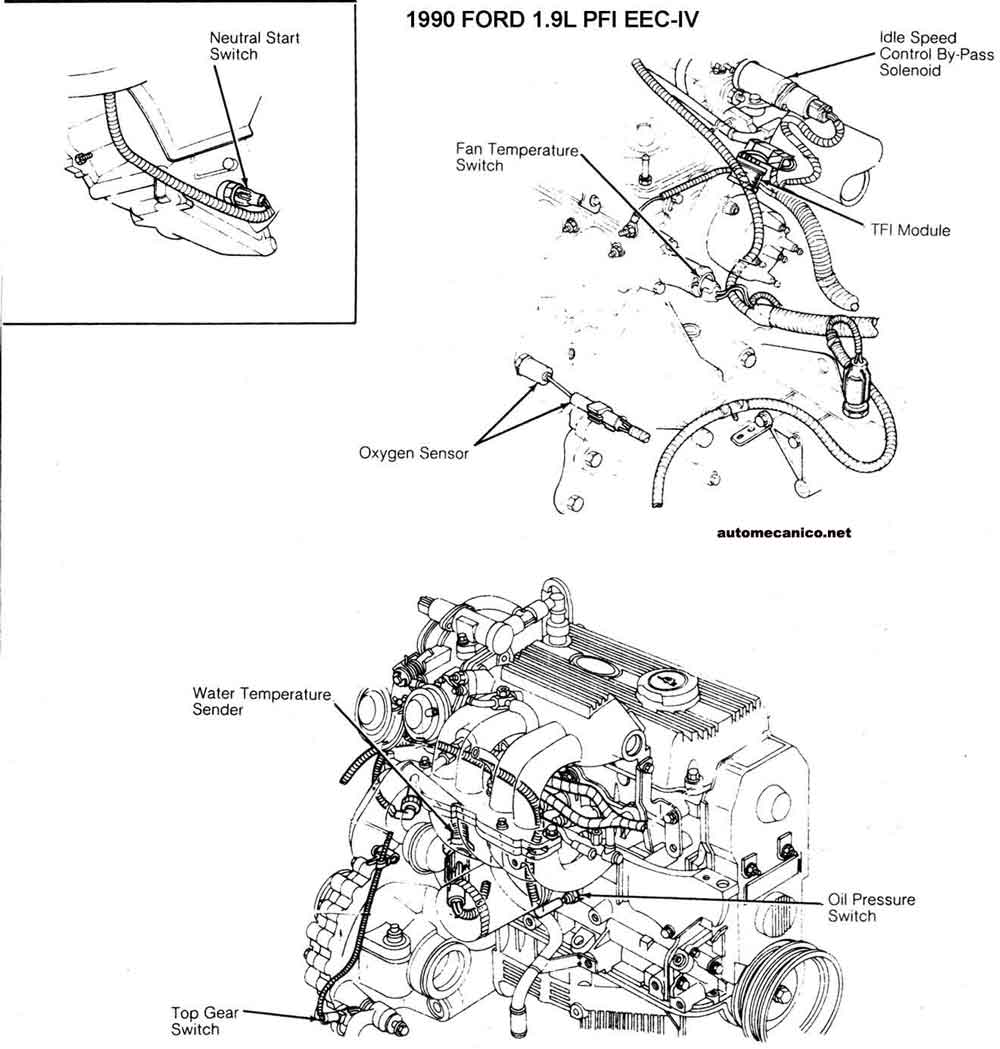

| 1990 - 1.9L PFI - EEC - IV | UBIC. DE COMPONENTES |

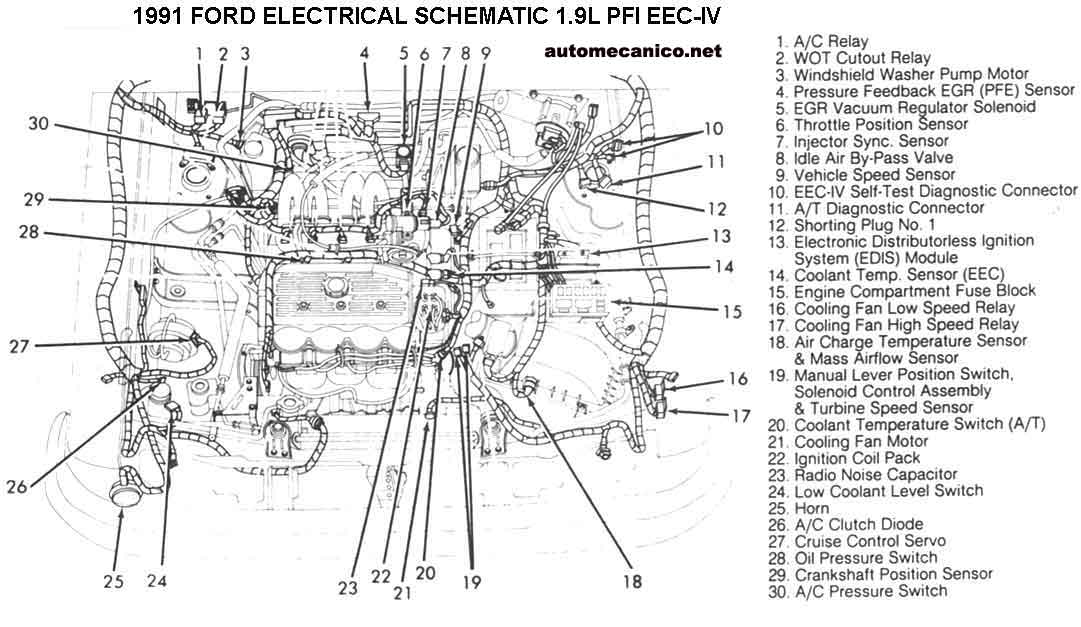

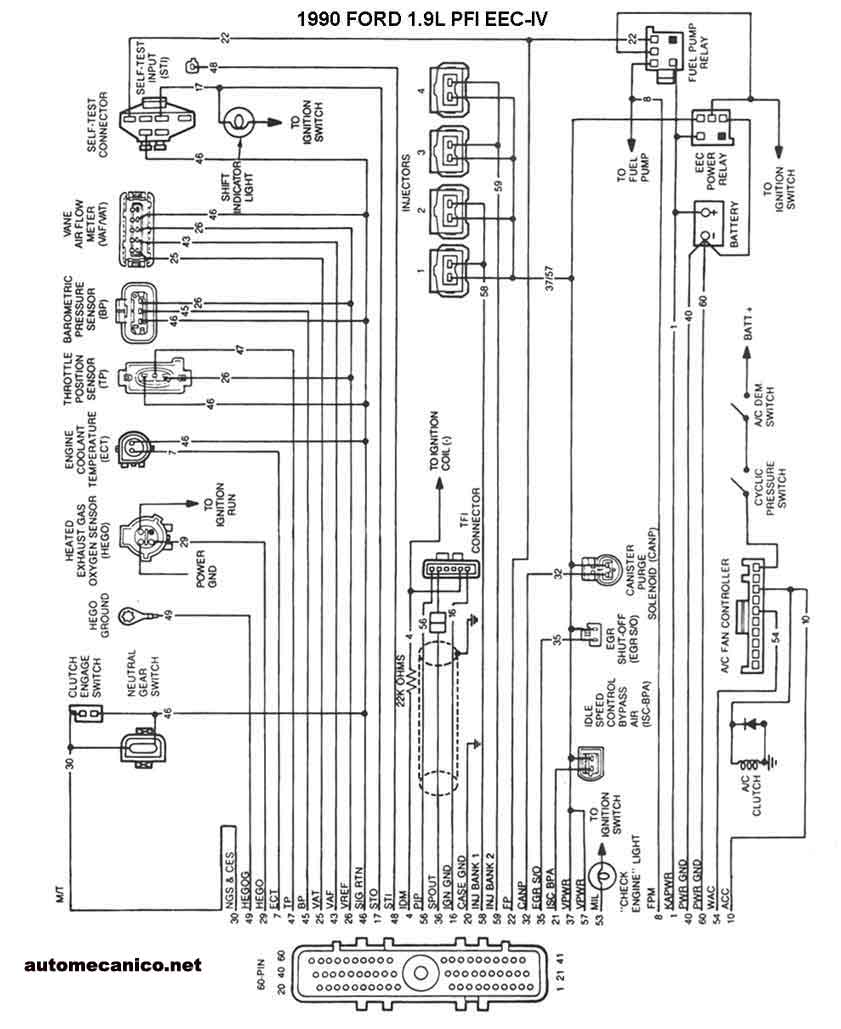

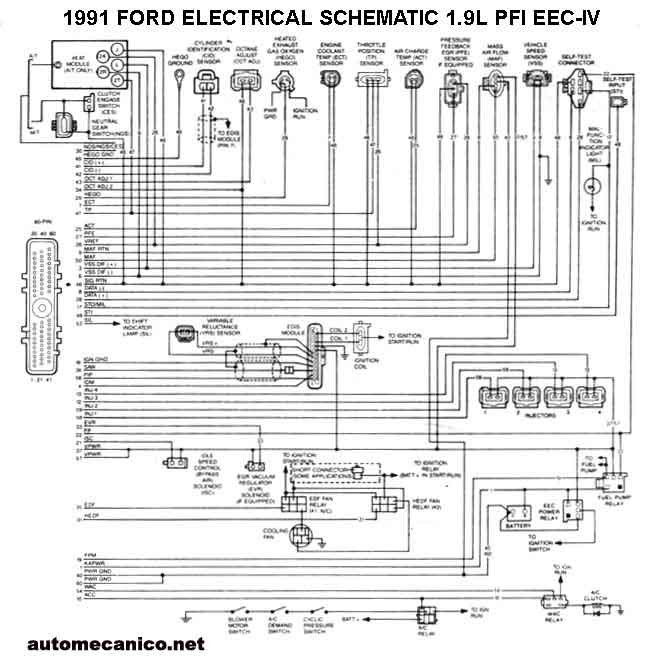

| 1991 - 1.9L PFI - EEC - IV | UBIC. DE COMPONENTES |
| 1992-93 - 1.9L PFI - EEC - IV | UBIC. DE COMPONENTES, |
| 1990 - 1.9L PFI - EEC - IV | ESQUEMA ELECTRICO |
| 1990 - 1.9L PFI - EEC - IV | ESQUEMA ELECTRICO |
| 1991 - 1.9L PFI - EEC - IV | ESQUEMA ELECTRICO |
| 1992-93 - 1.9L PFI - EEC - IV | ESQUEMA ELECTRICO |
| 2.0L | |
| 1981-84 - 2.0L FBC MCU | UBIC. DE COMPONENTES |
| 1981-84 - 2.0L FBC MCU | ESQUEMA ELECTRICO |

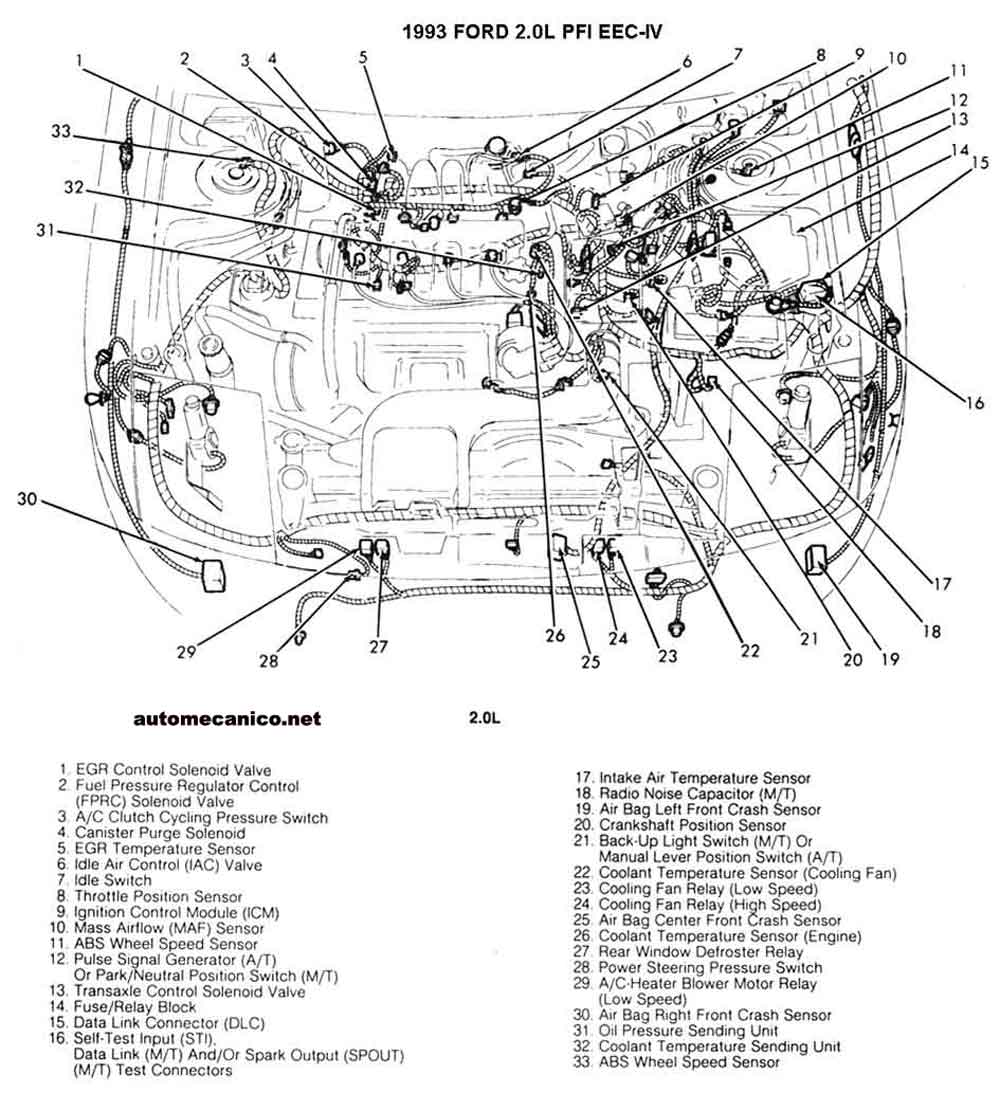

| 1993 - 2.0L PFI - EEC - IV | UBIC. DE COMPONENTES |

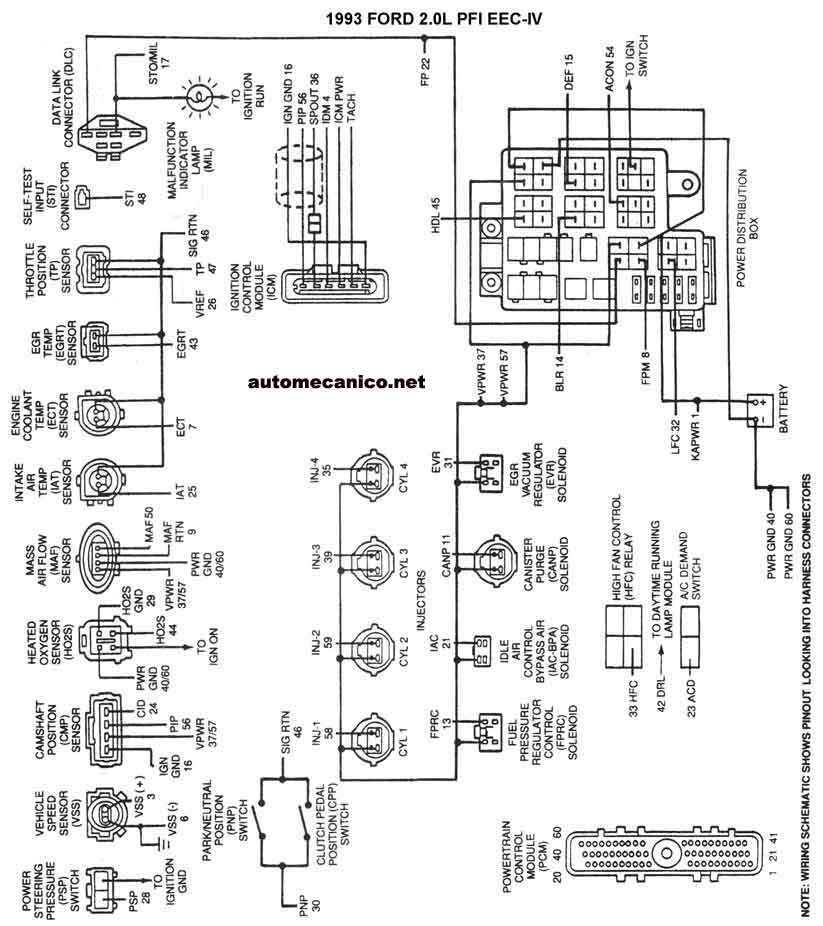

| 1993 - 2.0L PFI - EEC - IV | ESQUEMA ELECTRICO, |
| 2.2L | |

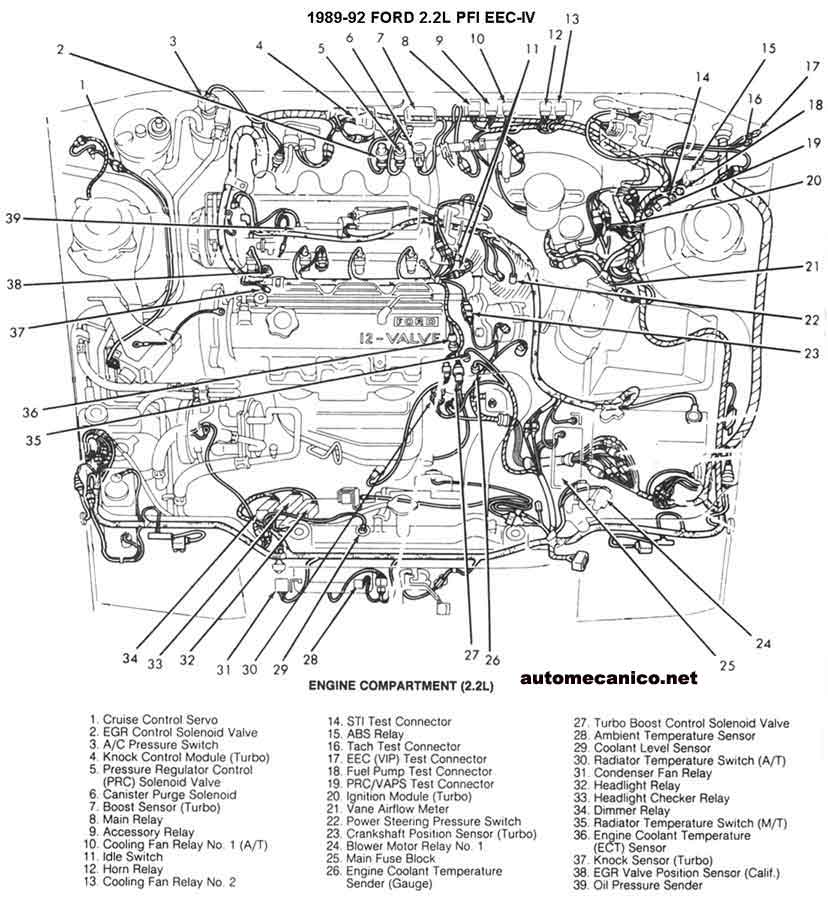

| 1989-92 - 2.2L PFI - EEC - IV | UBIC. DE COMPONENTES |

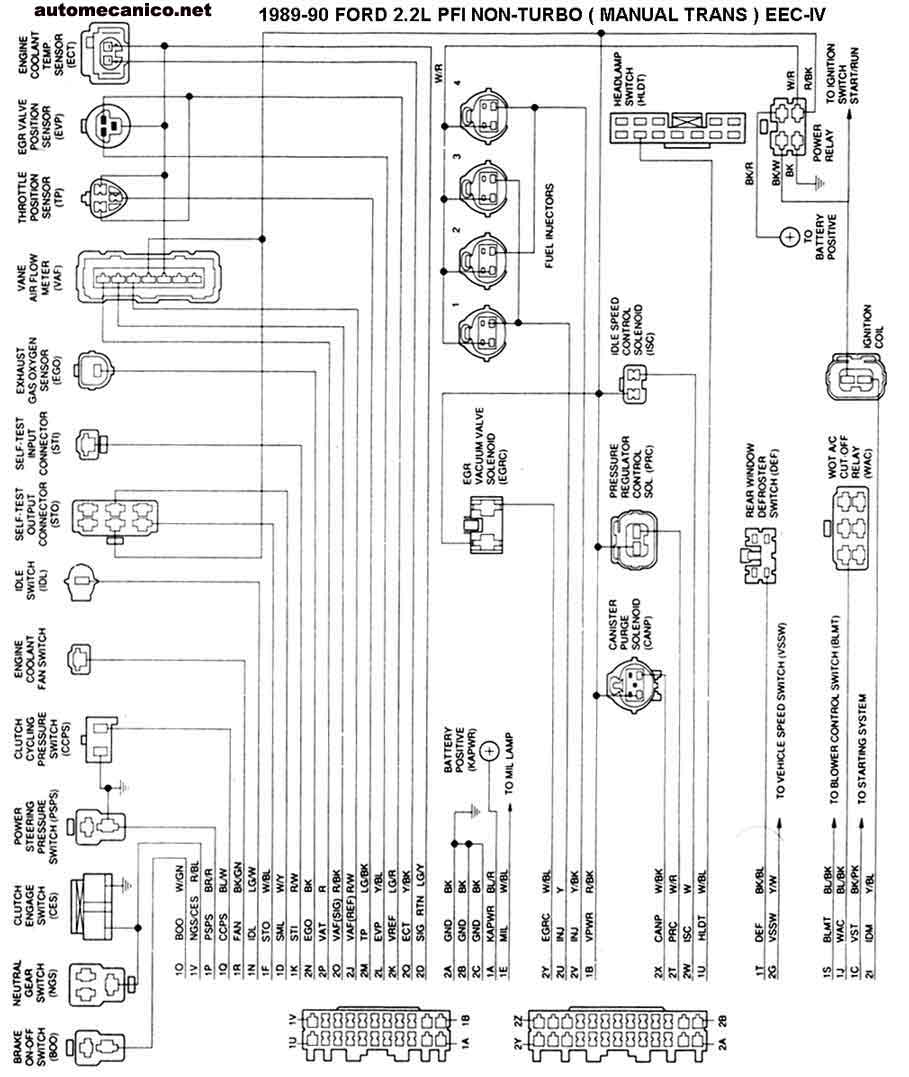

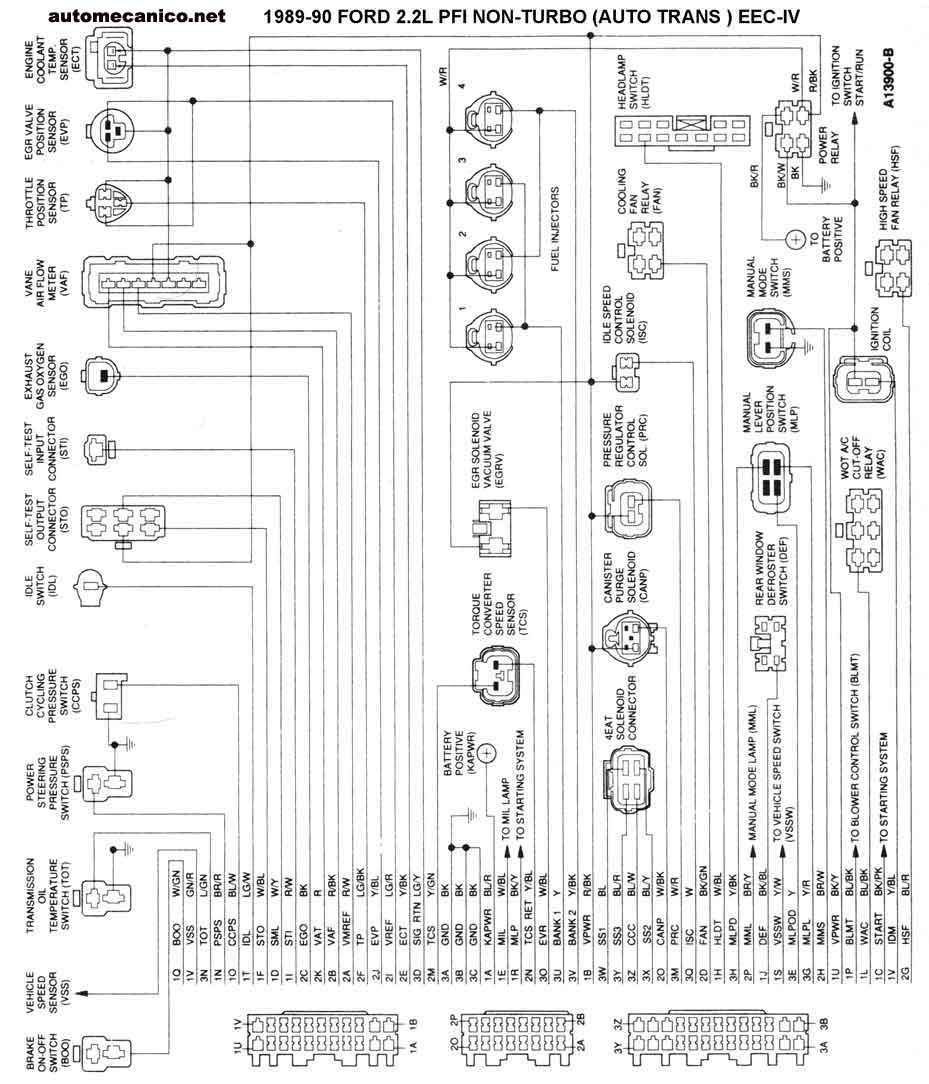

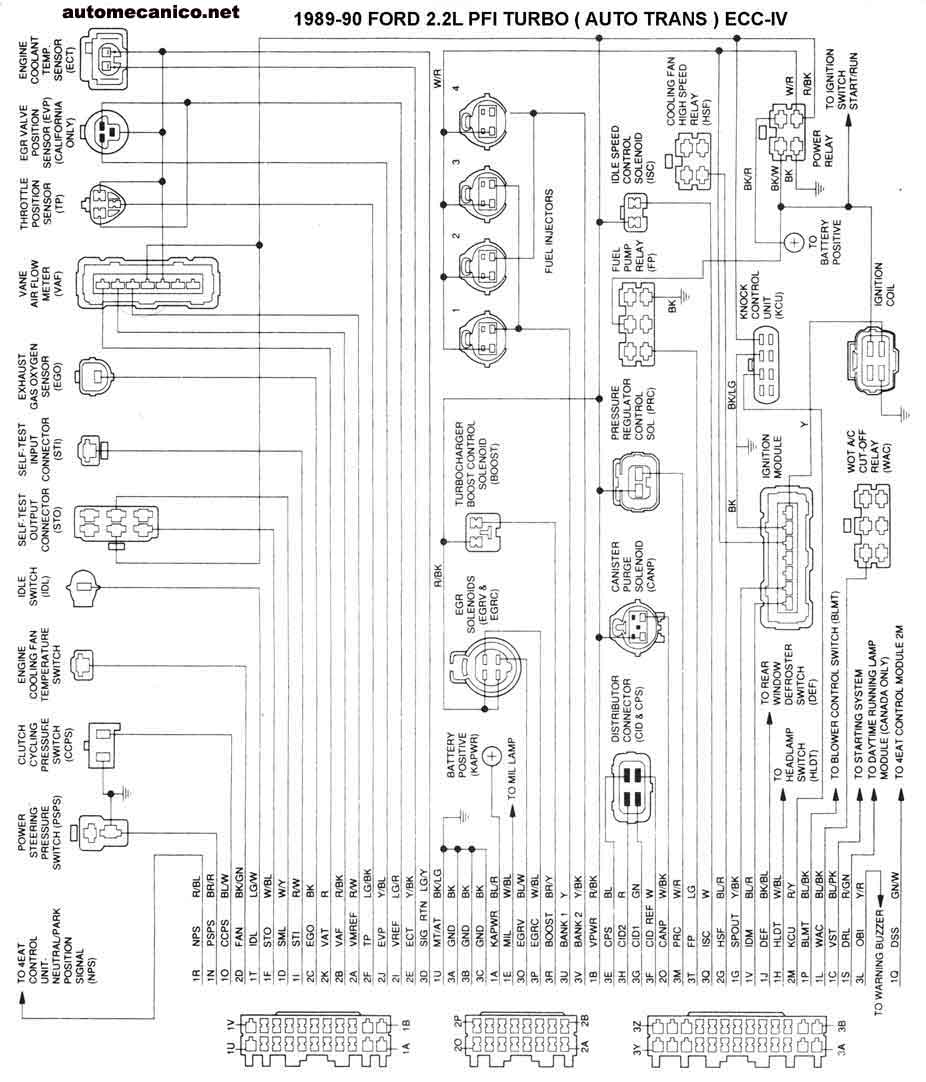

| 1989-90 - 2.2L PFI - EEC - IV NO TURBO T/A | ESQUEMA ELECTRICO, |
| 1989-90 - 2.2L PFI - EEC - IV NO TURBO T/A | ESQUEMA ELECTRICO, |

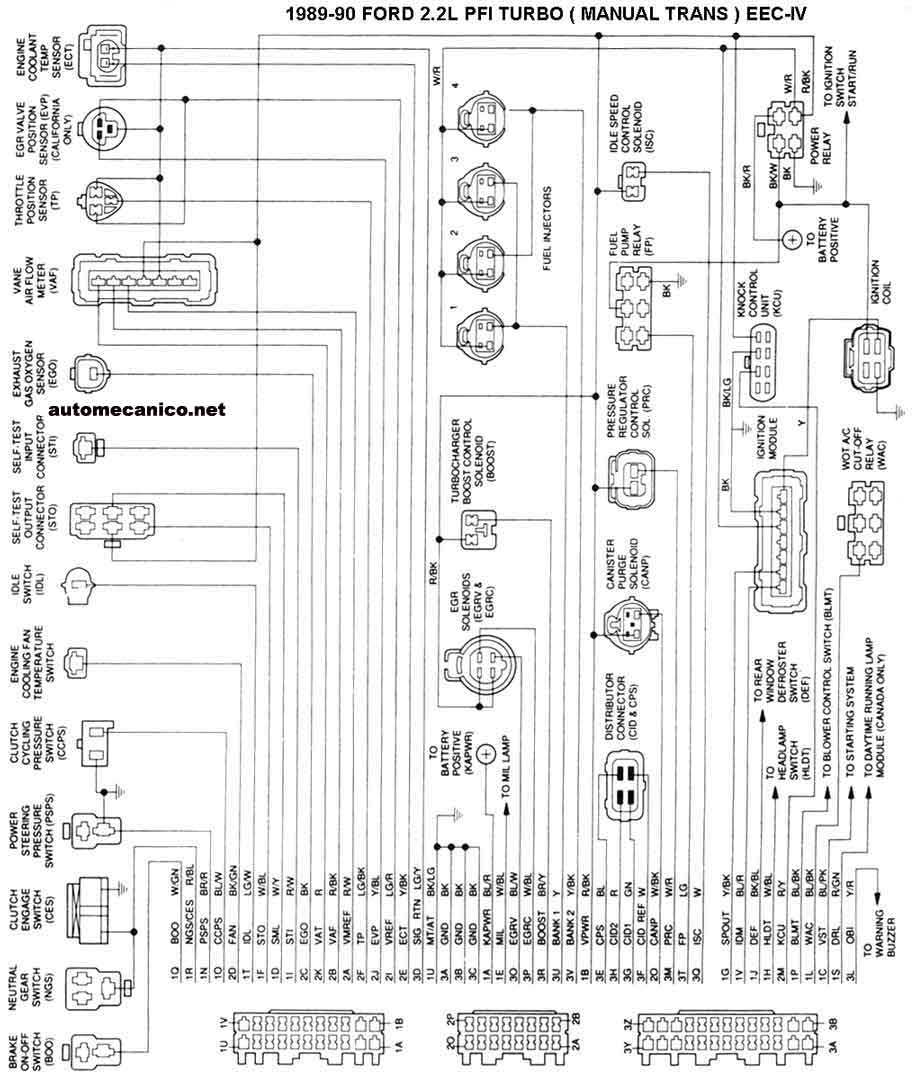

| 1989-90 - 2.2L PFI - EEC - IV TURBO T/M | ESQUEMA ELECTRICO, |
| 1989-90 - 2.2L PFI - EEC - IV TURBO T/M | ESQUEMA ELECTRICO |

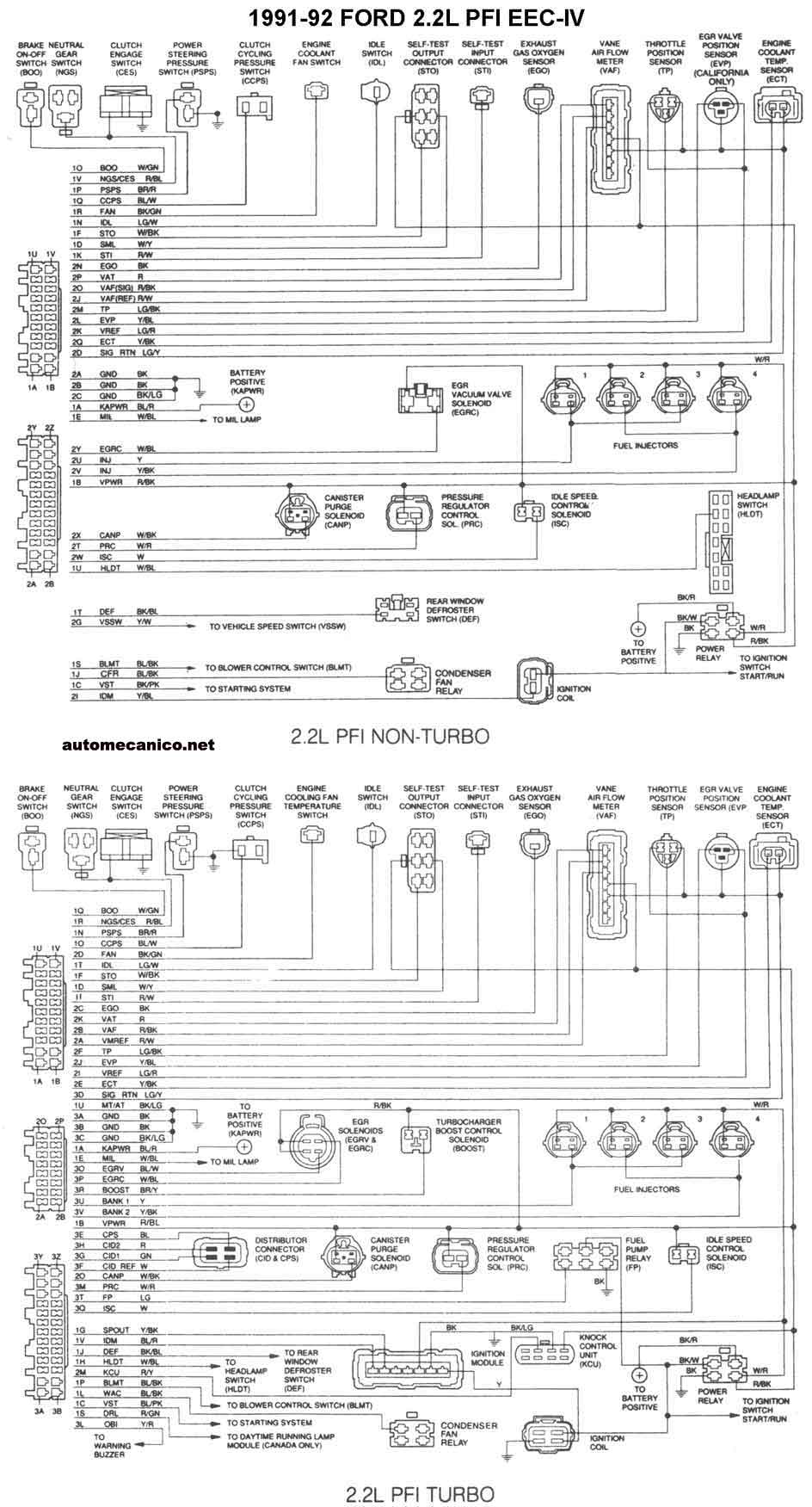

| 1991-92 - 2.2L PFI - EEC - IV | ESQUEMA ELECTRICO |
