| DIAGRAMAS - ESQUEMAS GRAPHICS - MECANICA AUTOMOTRIZ - FORD Diesel 1989/93 |
Diagramas -FORD 7.3L CAMIONETAS, VANS DIESEL - 1989/93 - |
| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| - FORD - 1989/93 - DIESEL 7.3L - ESQUEMAS - DIAGRAMAS - COMPONENTES - SENSORES - |
| 1989/90 - 7.3L EEC-IV DIESEL | ESQ. ELECT. - LIGHT TRUCKS y VANS |

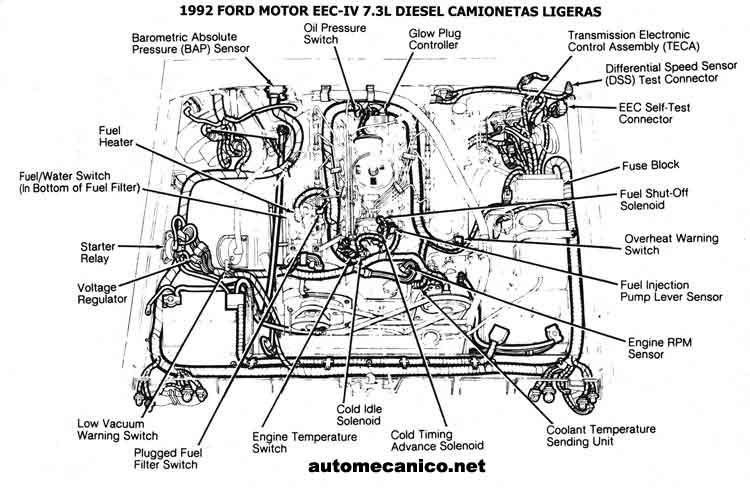

| 1992 - 7.3L EEC-IV DIESEL | CEC UBIC. DE COMP. - LIGHT TRUCKS |

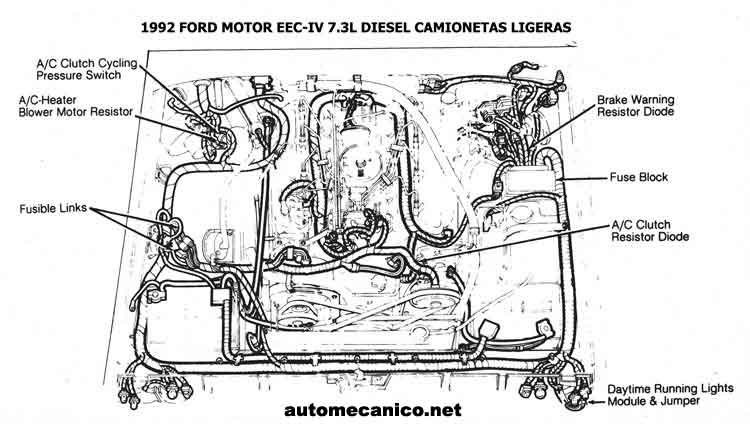

| 1992 - 7.3L EEC-IV DIESEL | CEC UBIC. DE COMP. - LIGHT TRUCKS |

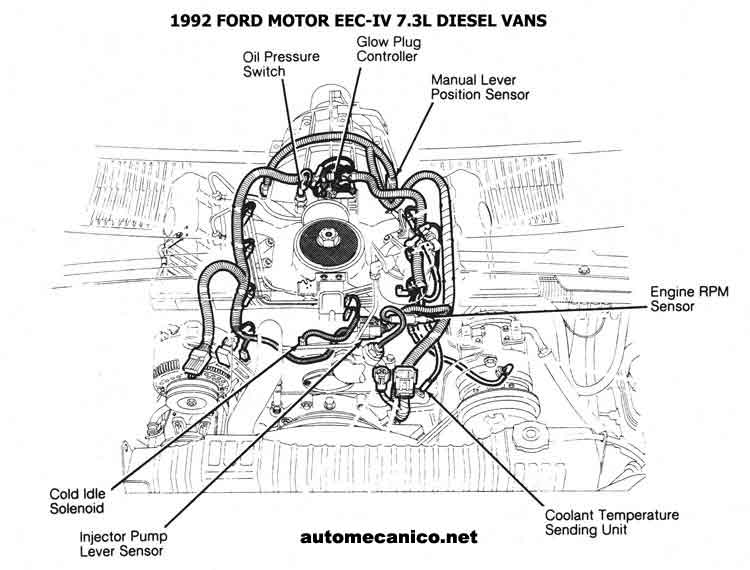

| 1992 - 7.3L EEC-IV DIESEL VANS | CEC UBIC. DE COMP. VANS |

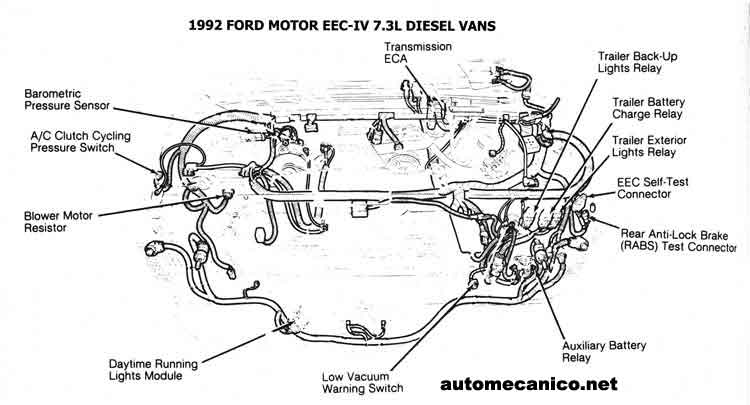

| 1992 - 7.3L EEC-IV DIESEL VANS | CEC UBIC. DE COMP. VANS |

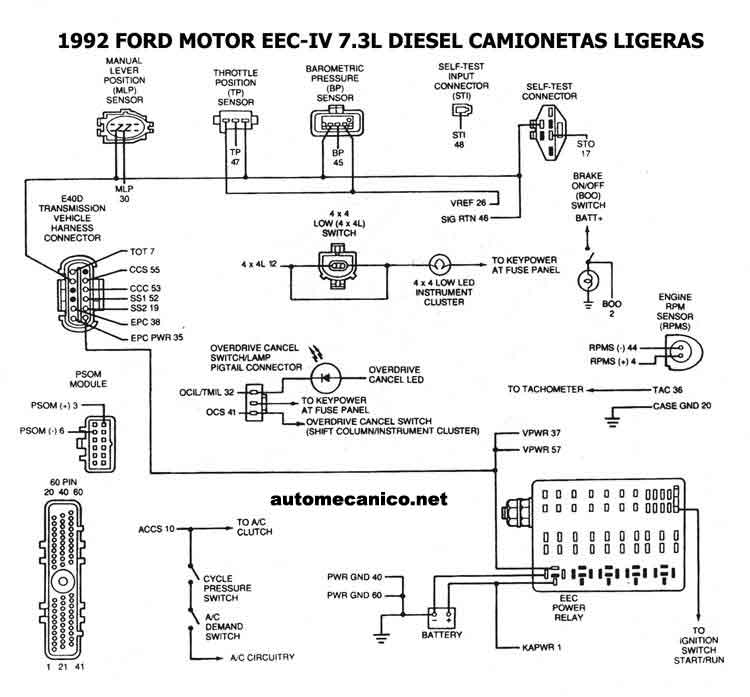

| 1992 - 7.3L EEC-IV DIESEL VANS | ESQ. ELECT. - LIGHT TRUCKS Y VANS |

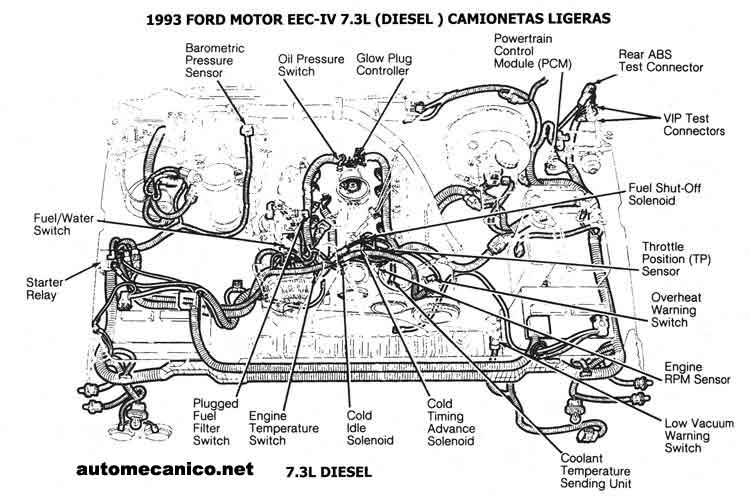

| 1993 - 7.3L EEC-IV DIESEL VANS | CEC UBIC. DE COMP. - LIGHT TRUCKS |

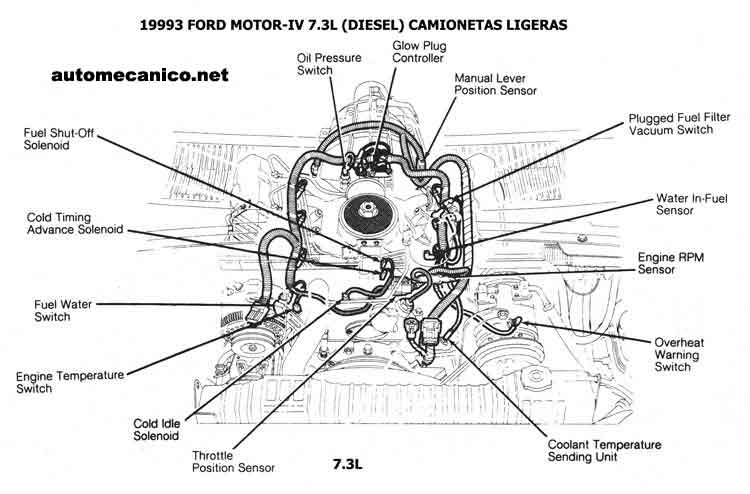

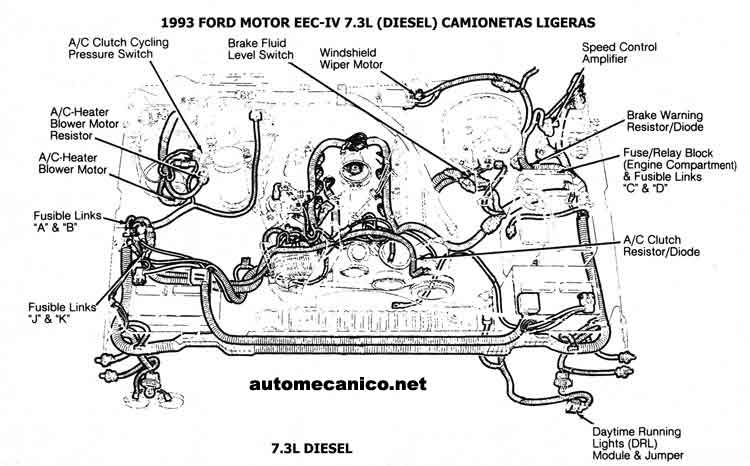

| 1993 - 7.3L EEC-IV DIESEL | CEC UBIC. DE COMP. - LIGHT TRUCKS |

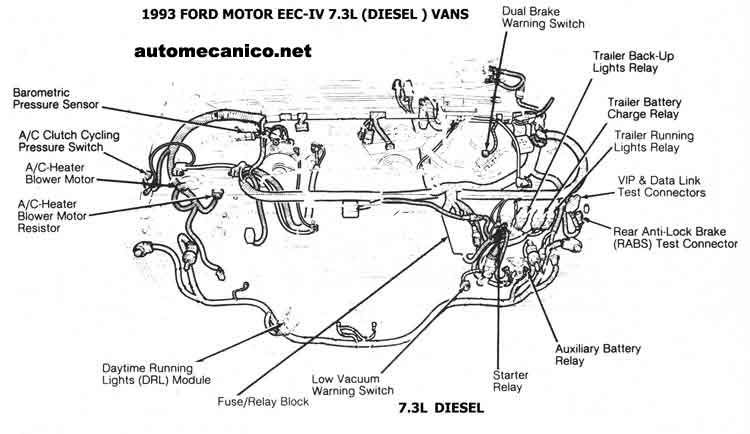

| 1993 - 7.3L EEC-IV DIESEL | CEC UBIC. DE COMP. VANS |
| 1993 - 7.3L EEC-IV DIESEL | CEC UBIC. DE COMP. VANS |

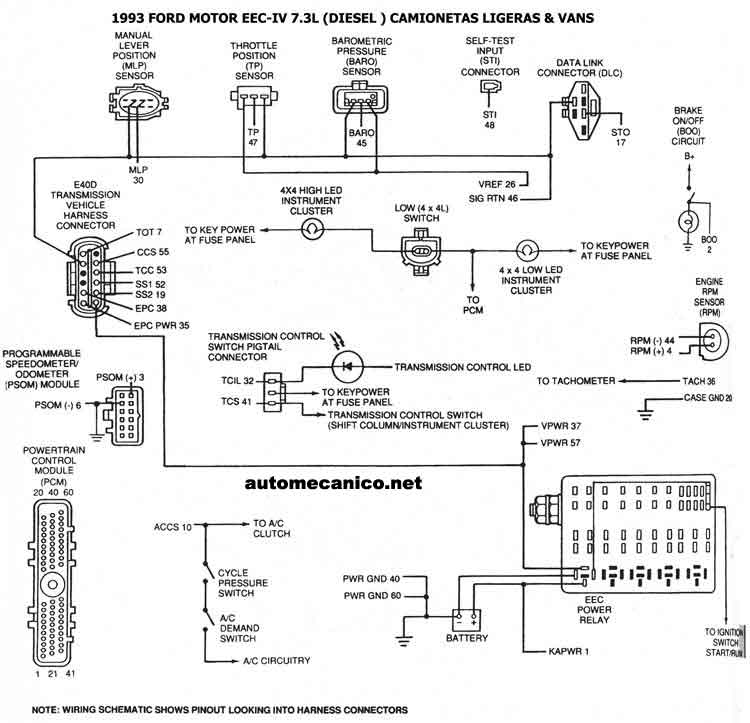

| 1993 - 7.3L EEC-IV DIESEL | ESQ. ELECT. - LIGHT TRUCKS Y VANS |
| 2002 | |

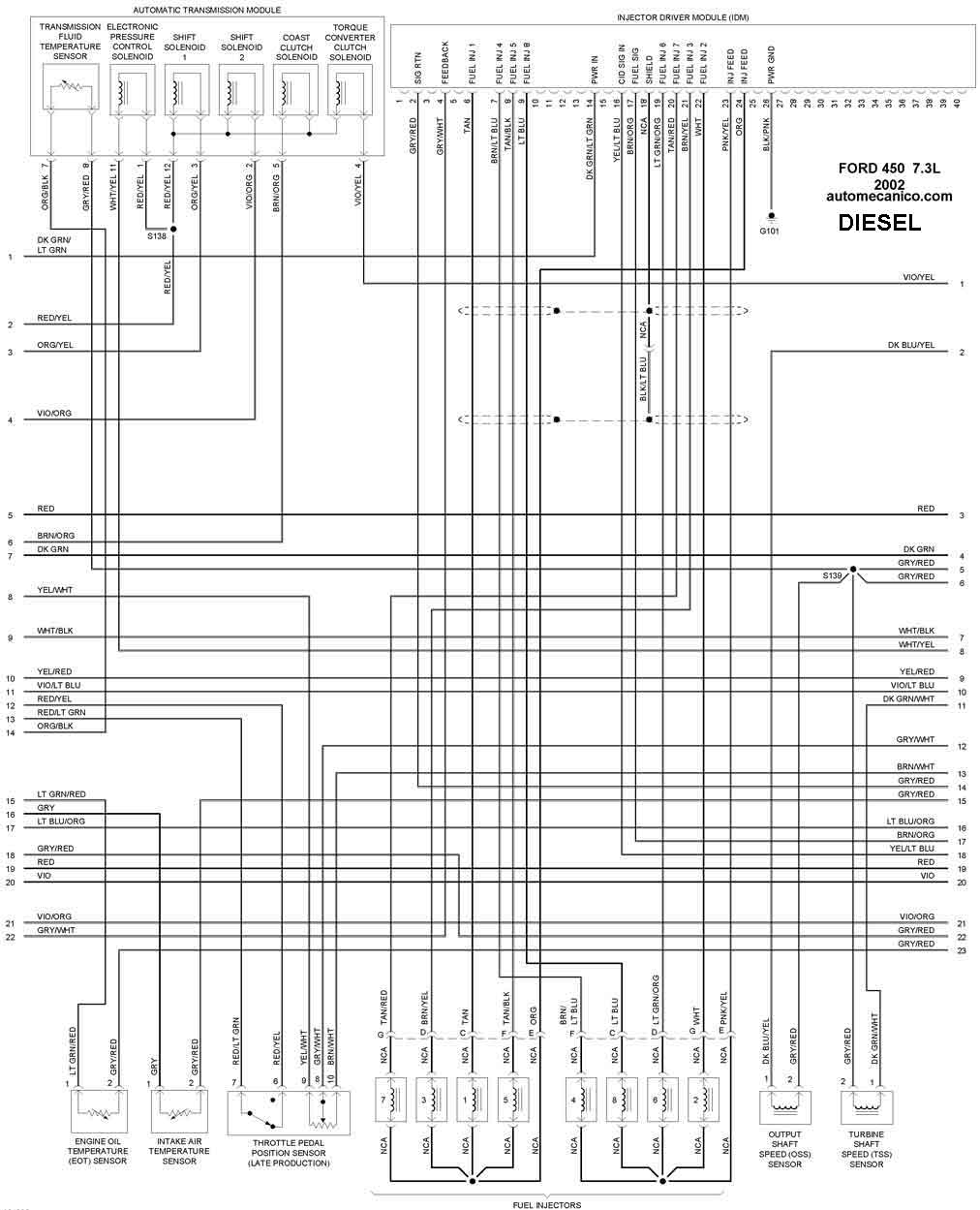

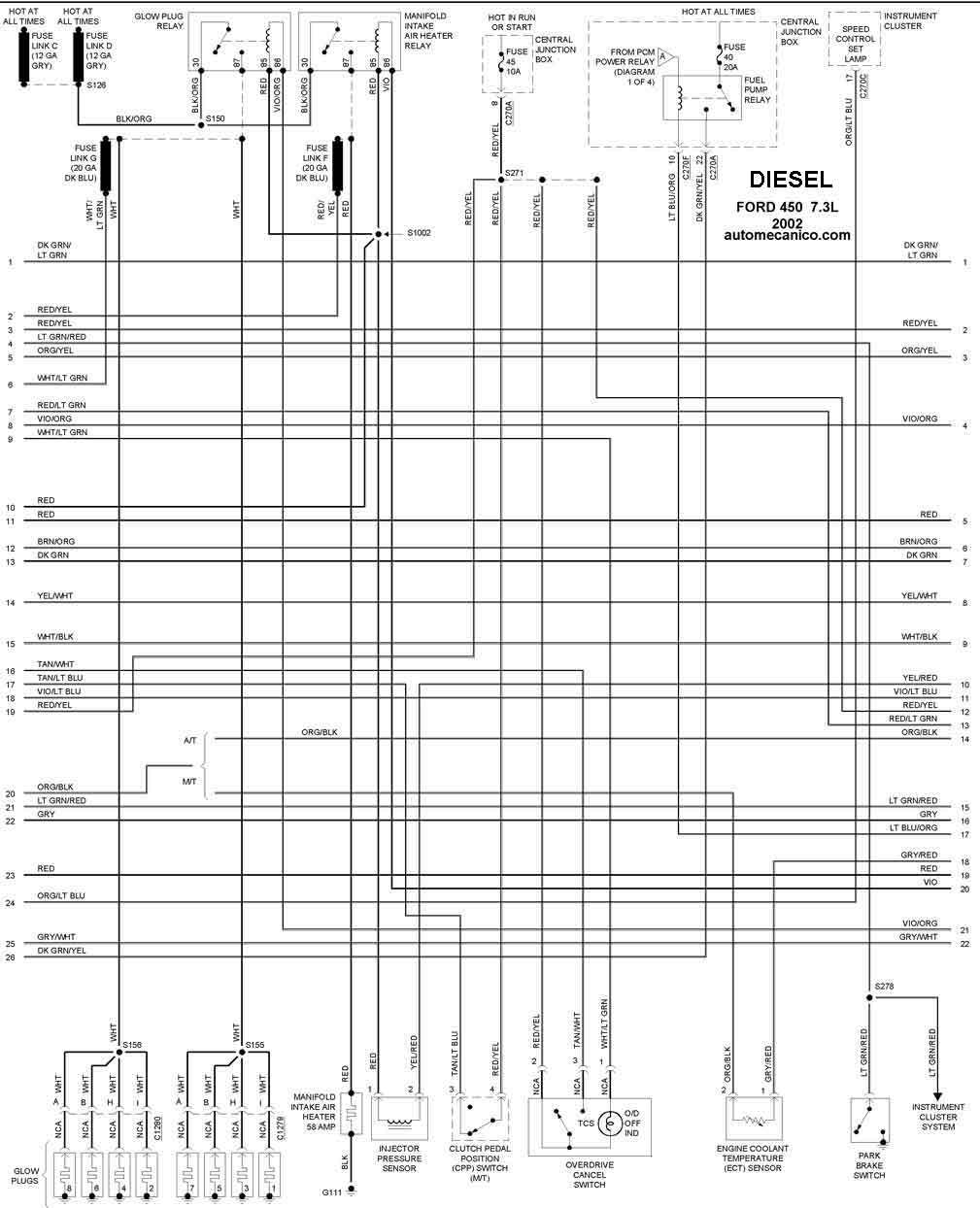

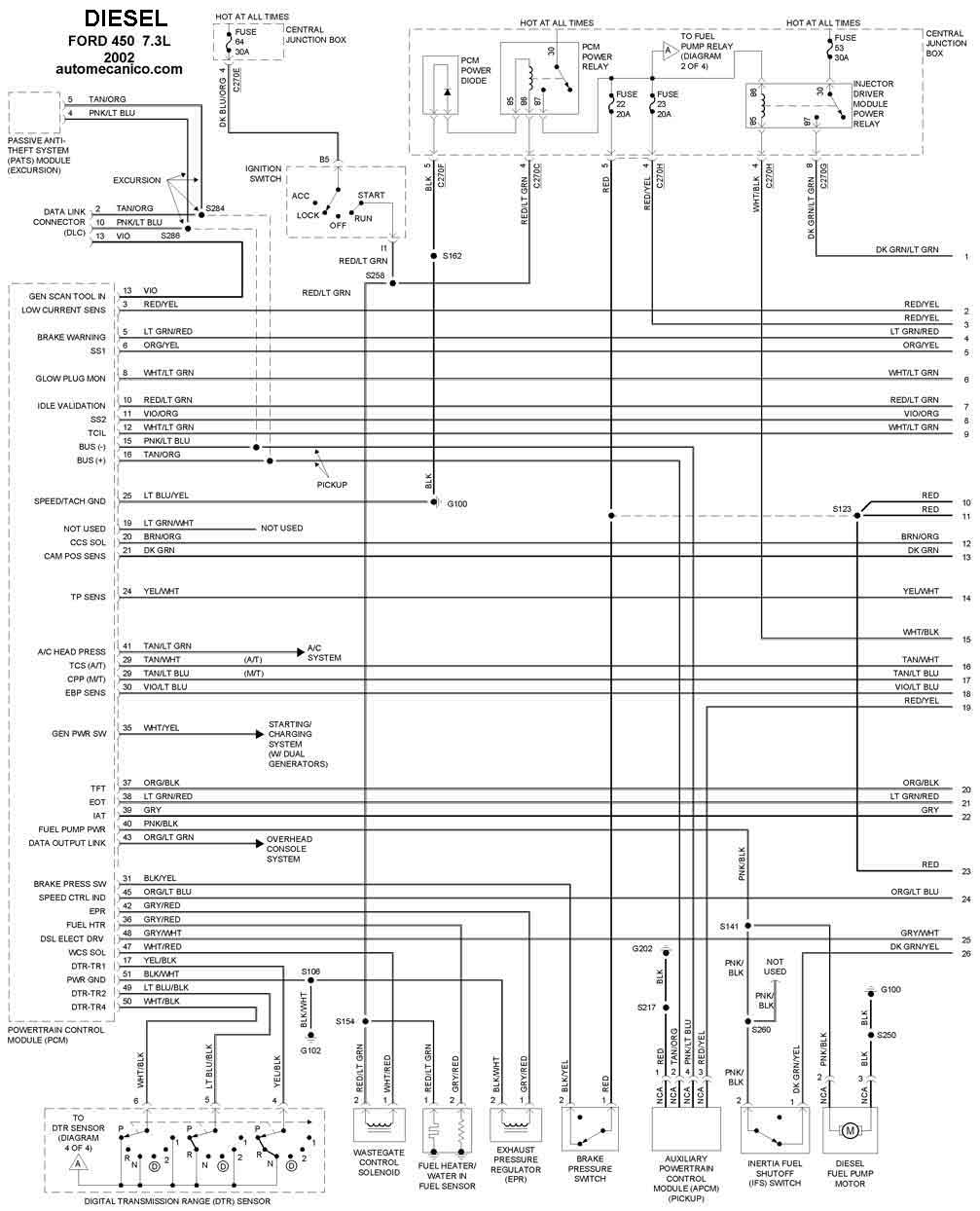

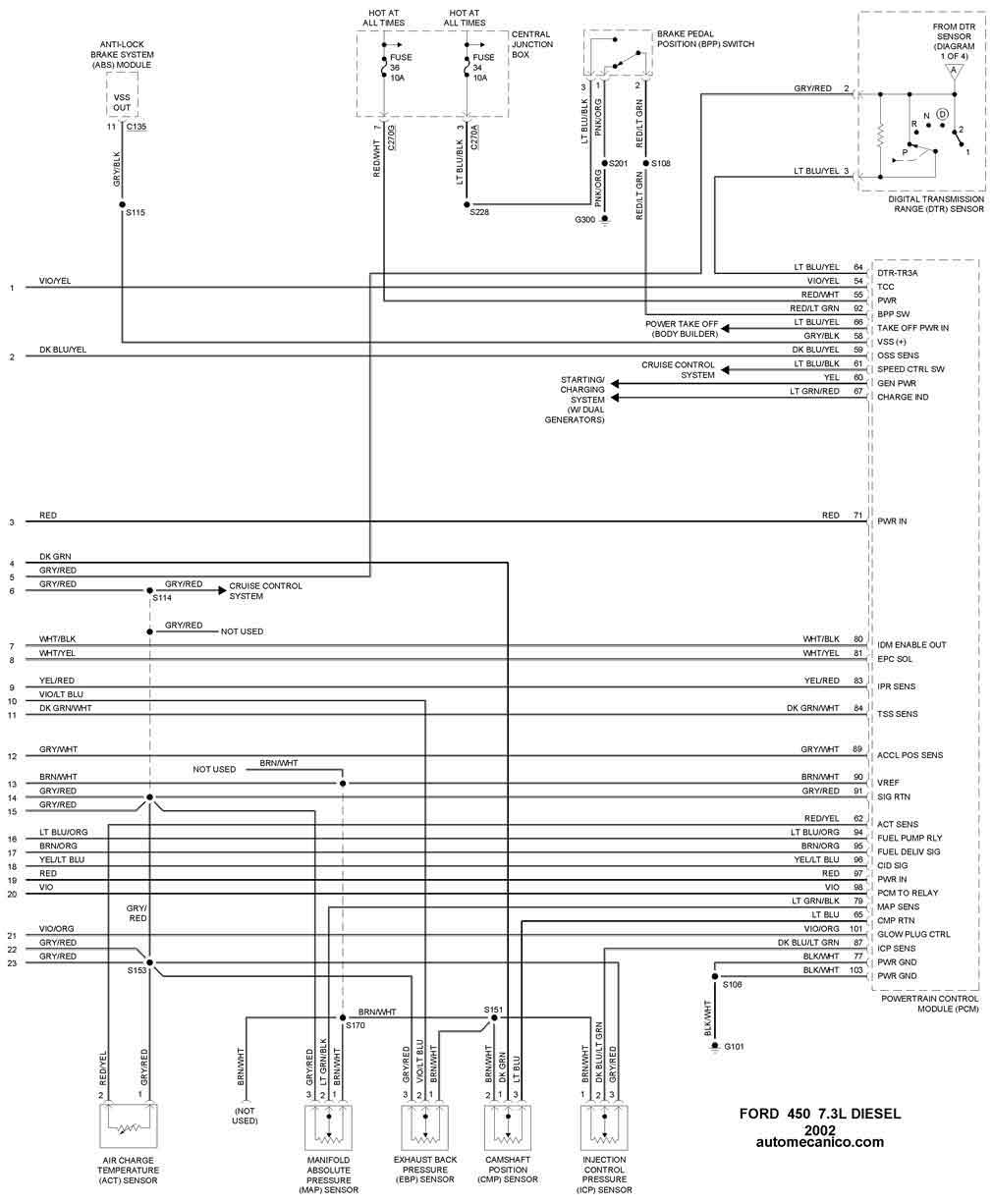

| 2002 - 7.3L F450 2002...1/4 | ESQ. ELECT. - LIGHT TRUCKS Y VANS |
| 2002 - 7.3L F450 2002...2/4 | ESQ. ELECT. - LIGHT TRUCKS Y VANS |
| 2002 - 7.3L F450 2002...3/4 | ESQ. ELECT. - LIGHT TRUCKS Y VANS |
| 2002 - 7.3L F450 2002...4/4 | ESQ. ELECT. - LIGHT TRUCKS Y VANS |
