| DIAGRAMAS - ESQUEMAS GRAPHICS - MECANICA AUTOMOTRIZ - FORD 1984/93 |
Diagramas - FORD: COMPONENTES Y SENSORES - FORD - 4.9L 1984/93 - |
| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |

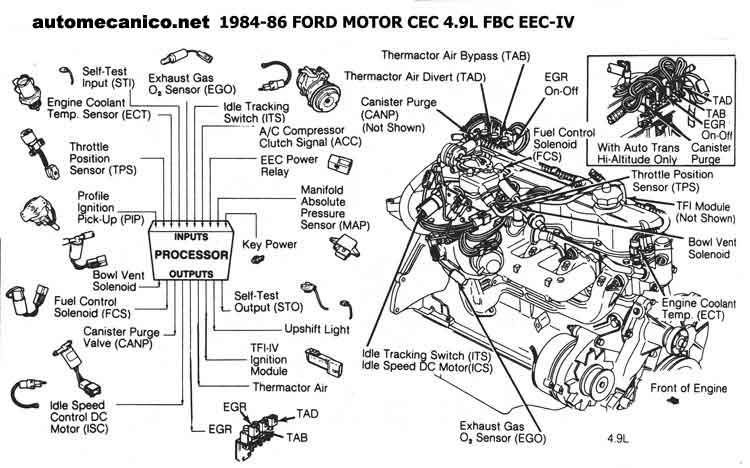

| - FORD - 4.9L - ESQUEMAS - DIAGRAMAS - COMPONENTES - SENSORES - 1984/93 - |
| 1984-86 4.9L EEC-IV FBC | UBIC. DE COMP. |

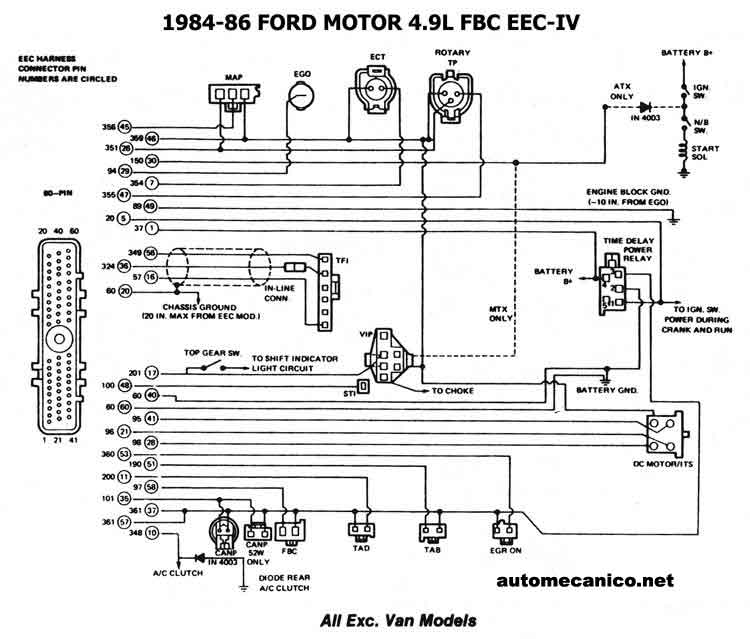

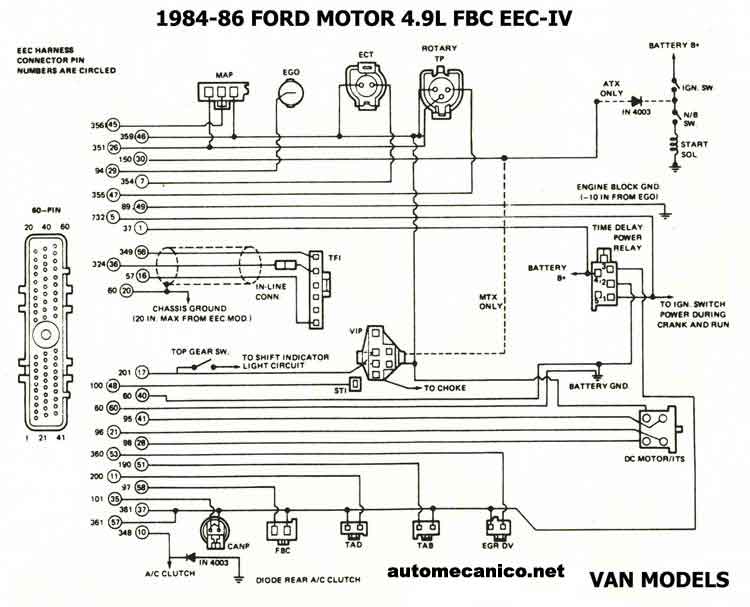

| 1984/86 - 4.9L EEC-IV FBC | ESQ. ELECT. [EXCLUYE - VANS] |
| 1984/86 - 4.9L EEC-IV FBC | ESQ. ELECT. [VANS] |

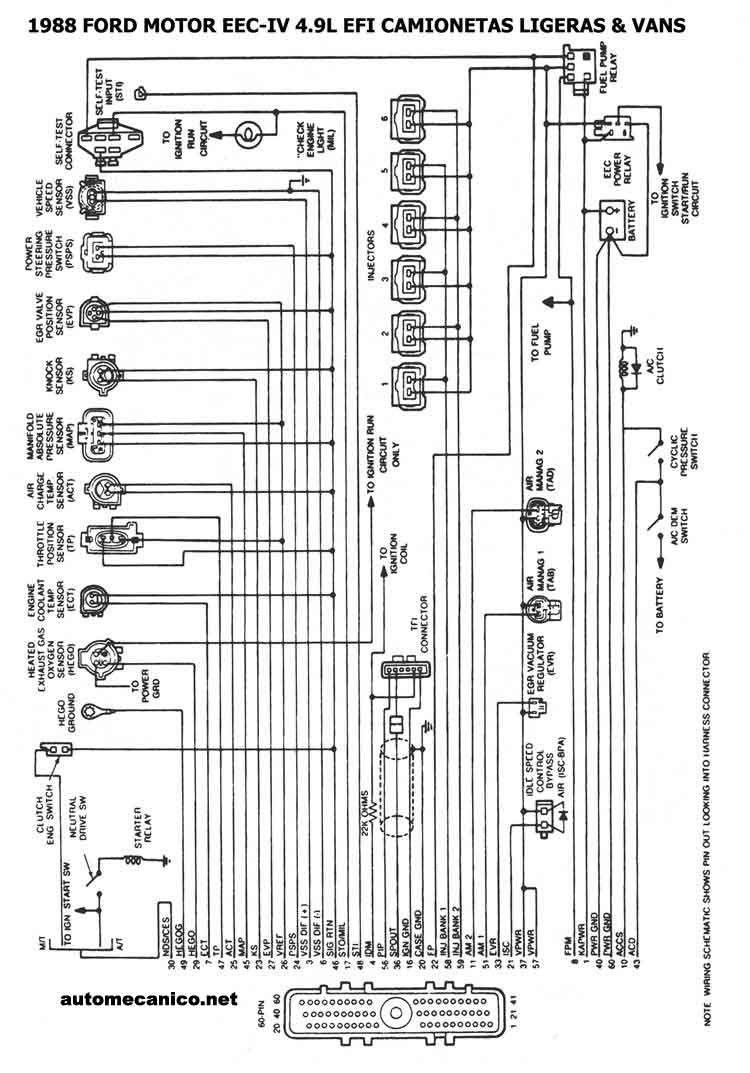

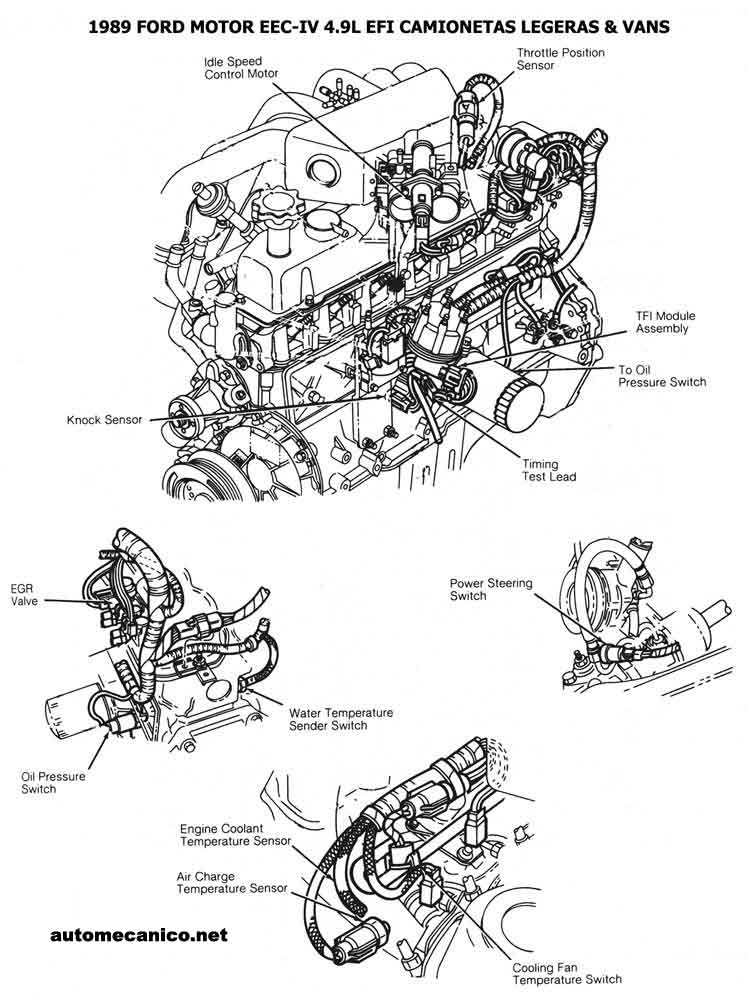

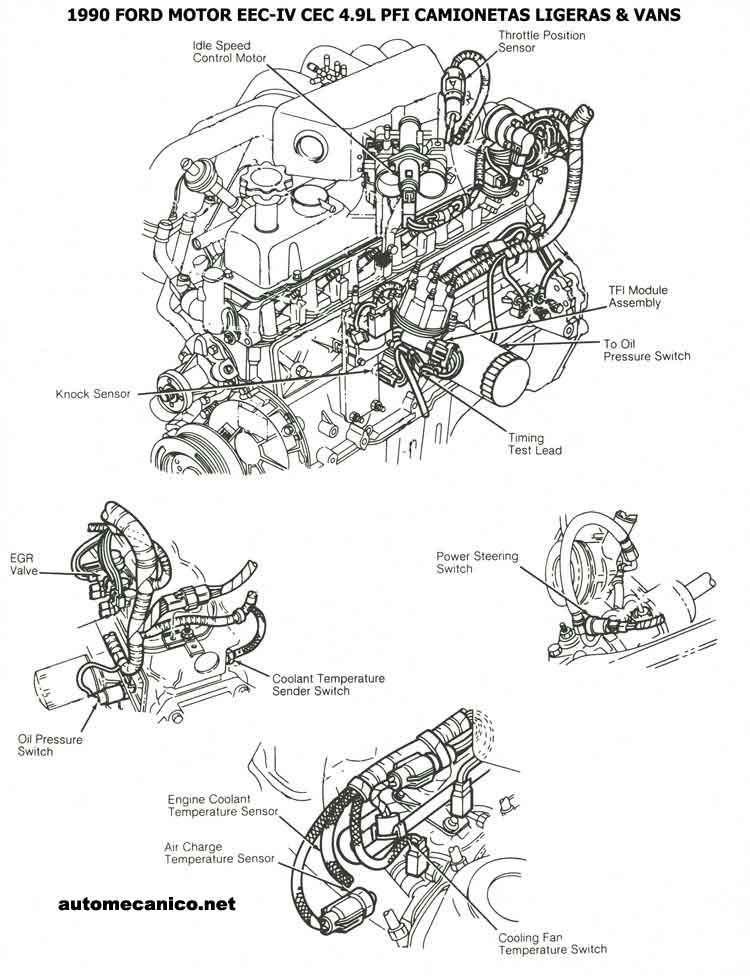

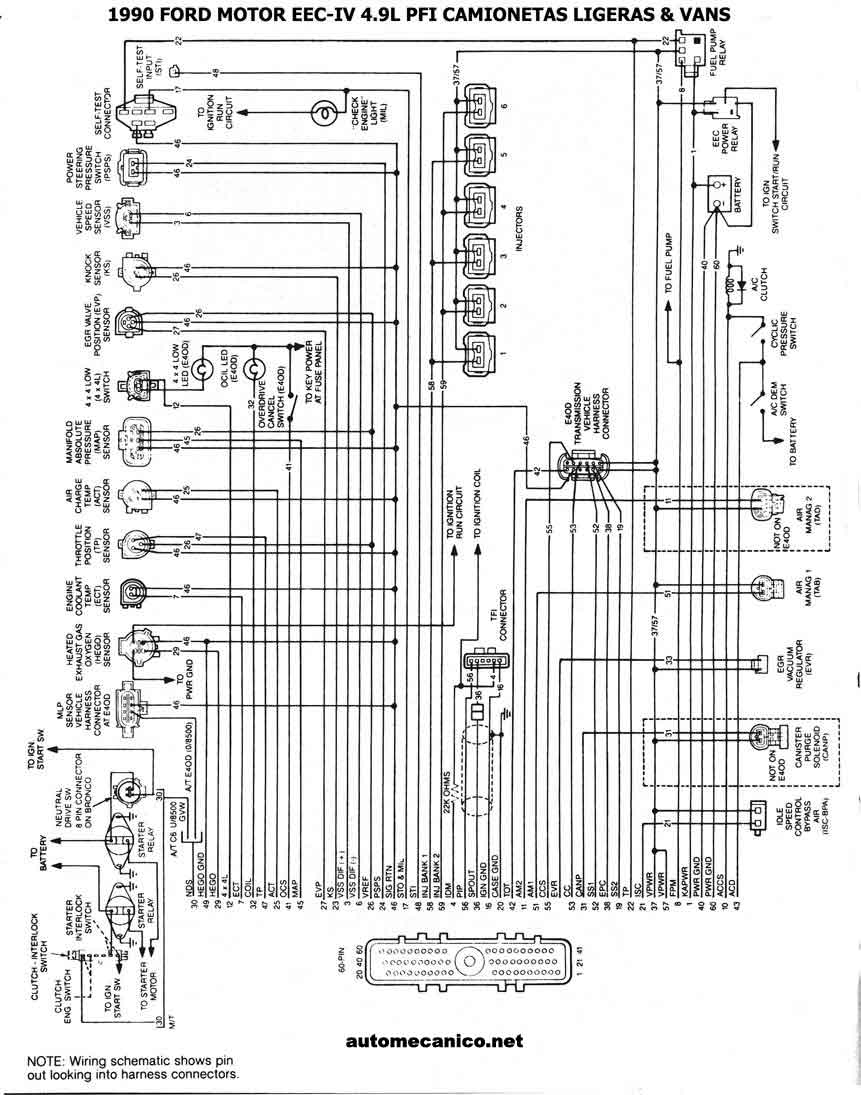

| 1988 - 4.9L EEC-IV EFI | ESQ. ELECT. [VEHIC. LIGEROS y VANS] |
| 1989 - 4.9L EEC-IV EFI | UBIC.DE COMP. - [VEHIC. LIGEROS y VANS] |
| 1989 - 4.9L EEC-IV EFI | ESQ. ELECT. [VEHIC. LIGEROS y VANS] |
| 1990 - 4.9L EEC-IV PFI | UBIC. DE COMP. - [VEHIC.LIGEROS y VANS] |
| 1990 - 4.9L EEC-IV PFI | ESQ. ELECT. [VEHIC. LIGEROS y VANS] |

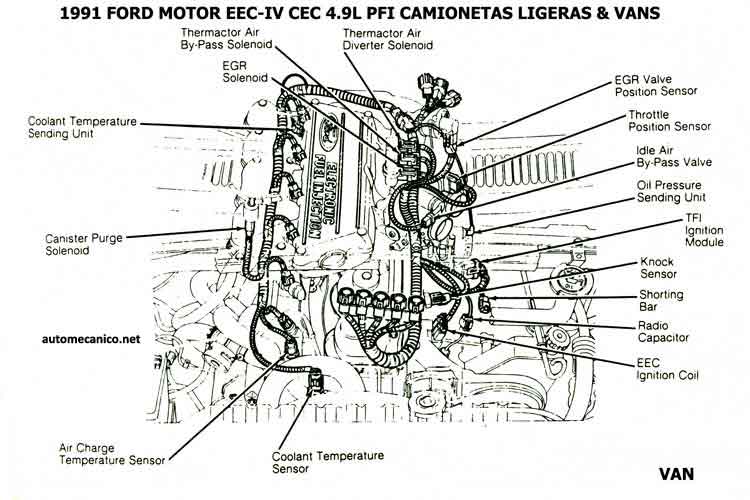

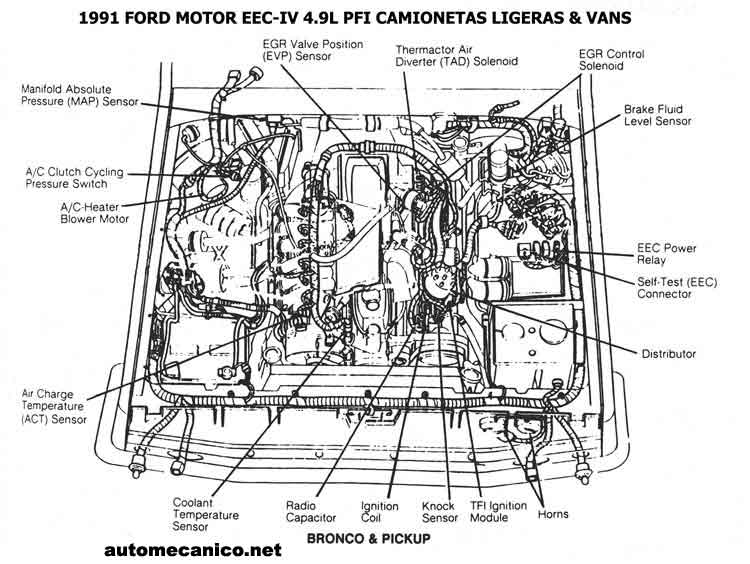

| 1991 - 4.9L EEC-IV PFI | UBIC. DE COMP. -[ BRONCO y PICKUPS] |
| 1991 - 4.9L EEC-IV PFI | UBIC. DE COMP. - VANS |

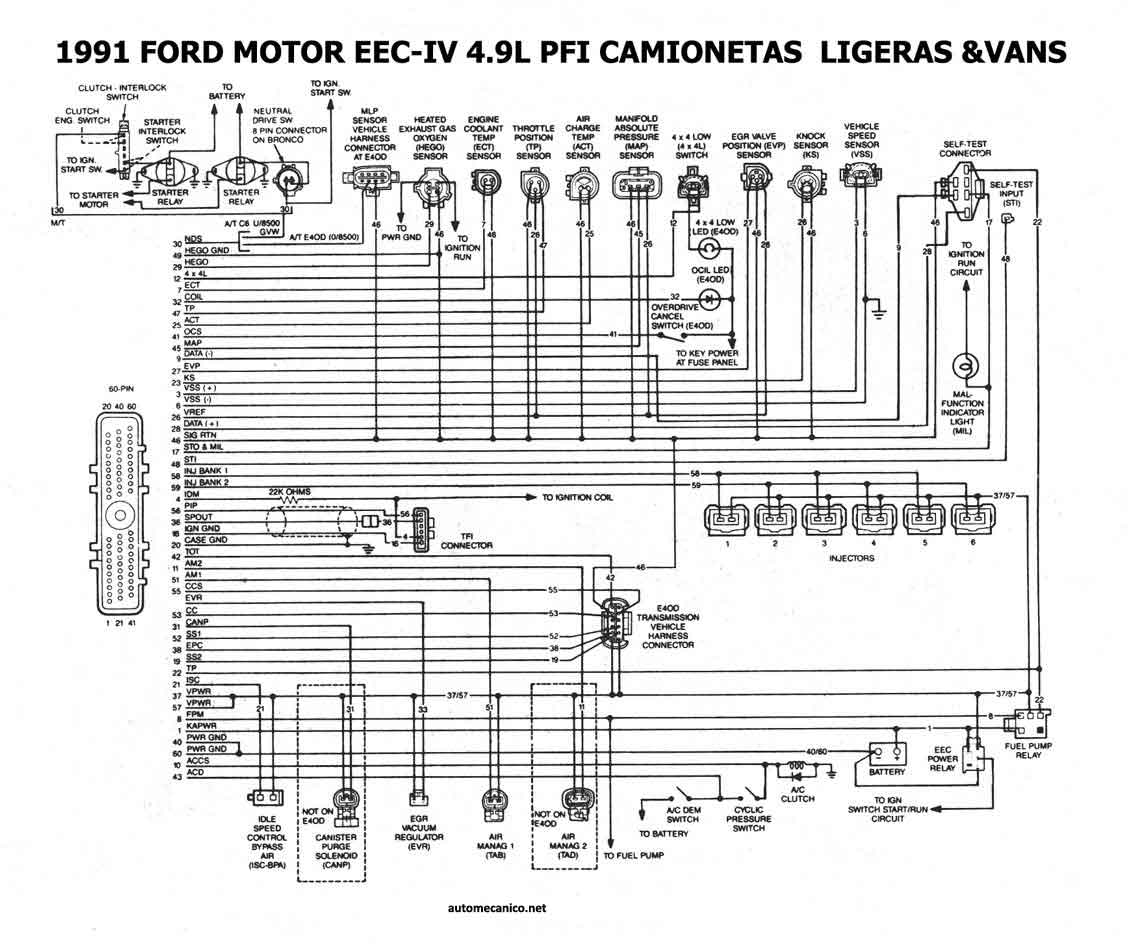

| 1991 - 4.9L EEC-IV PFI | ESQ. ELECT. [VEHIC. LIGEROS y VANS] |

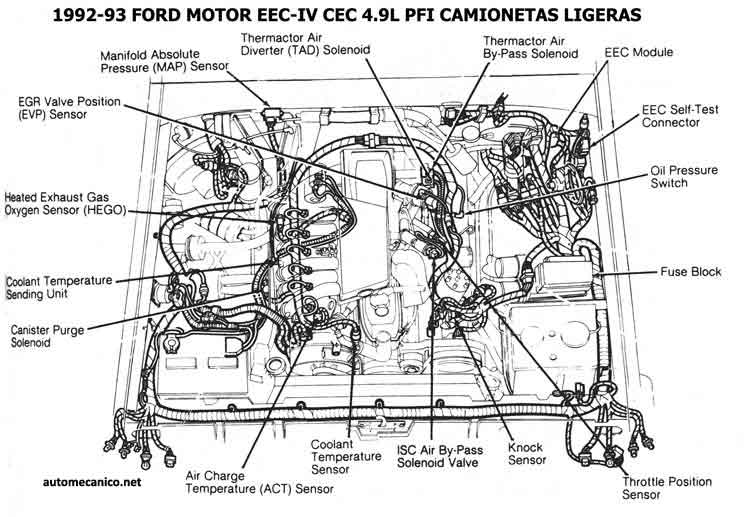

| 1992/934.9L EEC-IV PFI | UBIC. DE COMP. -[ VEHIC. LIGEROS y VANS] |
| 1992/93 - 4.9L EEC-IV PFI | UBIC. DE COMP. - [VEHIC. LIGEROS VANS] PARTE 2 |

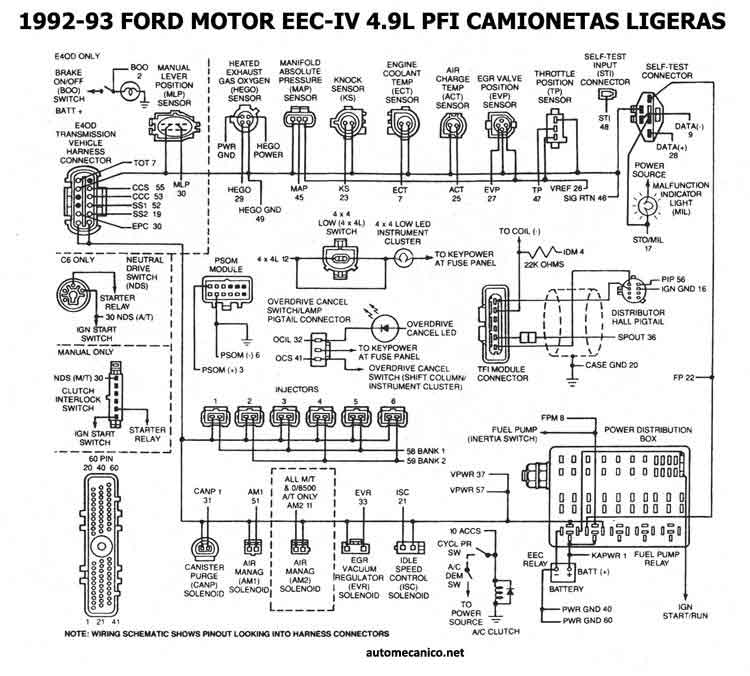

| 1992/93 - 4.9L EEC-IV PFI | ESQ. ELECT. [VEHICULOS LIGEROS ] |

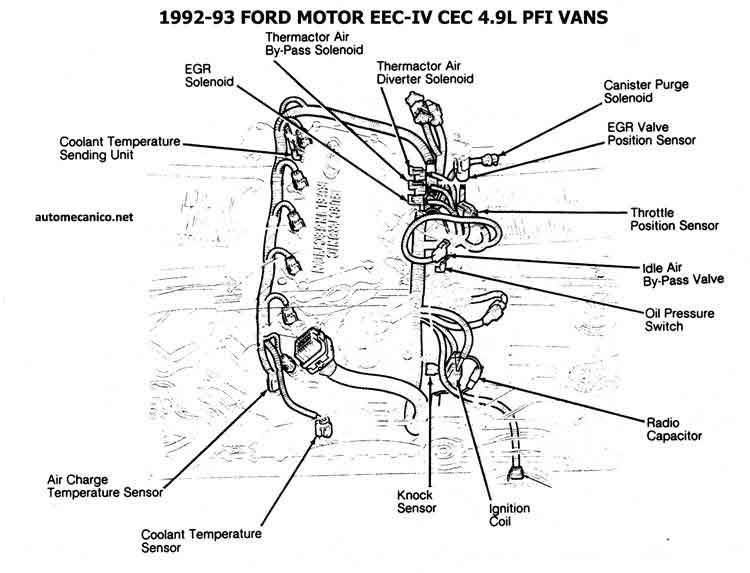

| 1992/93 - 4.9L EEC-IV PFI | UBIC. DE COMP. [VANS] |

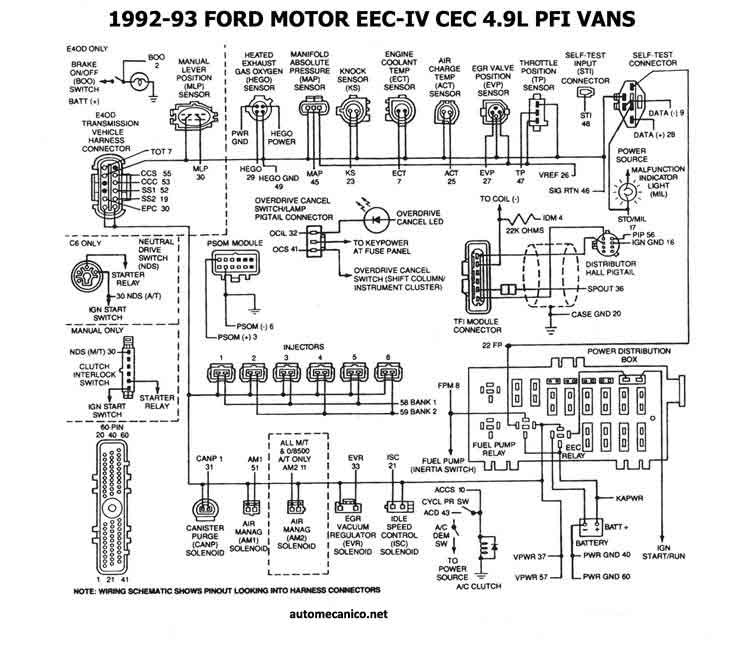

| 1992/93 - 4.9L EEC-IV PFI | ESQ.ELECT. [VANS] |
