DIAGRAMAS - ESQUEMAS GRAPHICS - MECANICA AUTOMOTRIZ - FORD 1984/93

Diagramas - FORD: COMPONENTES Y SENSORES - FORD - 3.8L 1984/93 -
Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion

En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad.
- FORD - 3.8L 1984/93 - ESQUEMAS - DIAGRAMAS - COMPONENTES - SENSORES -

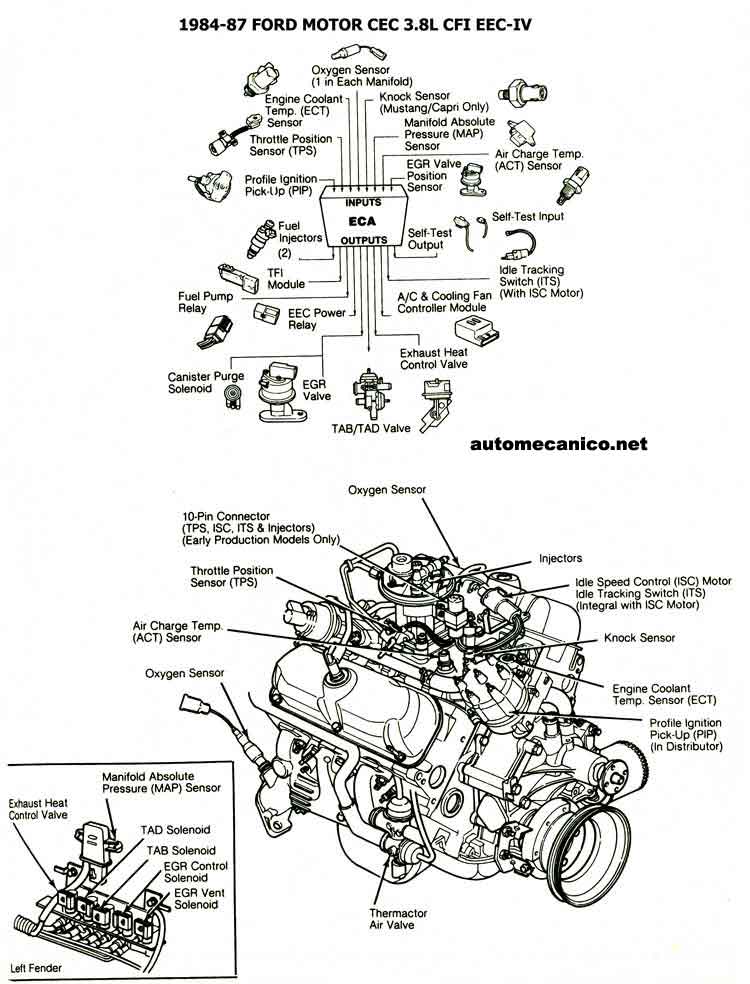

1984/87 - 3.8L -CFI EEC-IV- CEC UBIC. DE COMP.

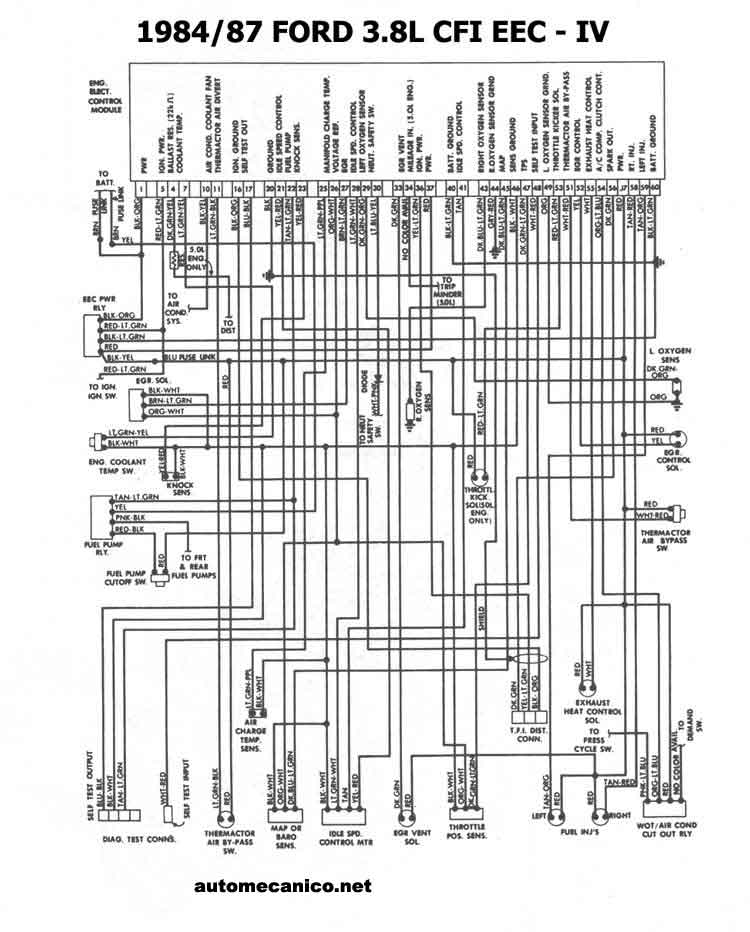

1984/87 - 3.8L -CFI EEC-IV ESQUEMA ELECTRICO,

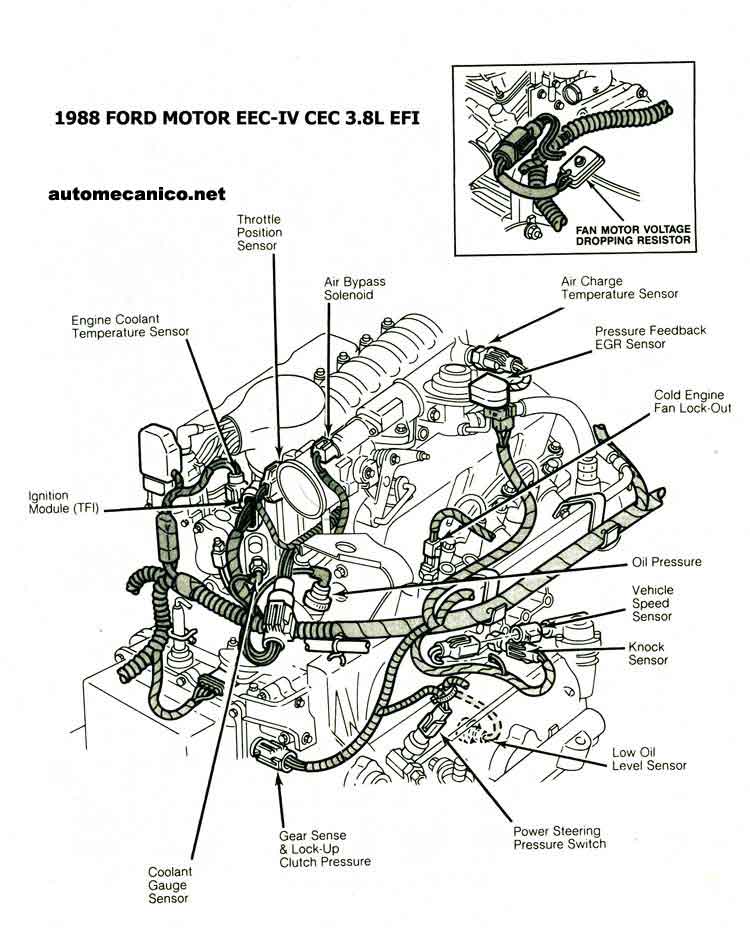

1988 - 3.8L -EFI EEC-IV CEC- UBIC. DE COMP.

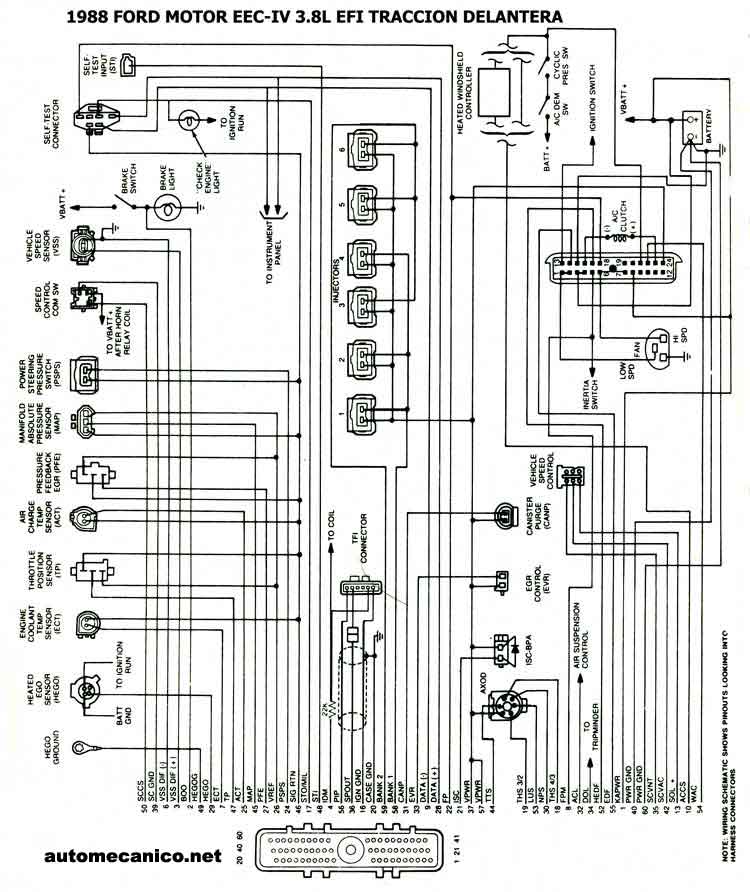

1988 - 3.8L -EFI EEC-IV TRACCION DELANTERA. ESQ. ELECT.
1988 - 3.8L -EFI EEC-IV TRACCION TRASERA ESQ. ELECT.
1989 - 3.8L -SEFI EEC-IV CEC - AUT. OVERDRIVE. UBIC. DE COMP.

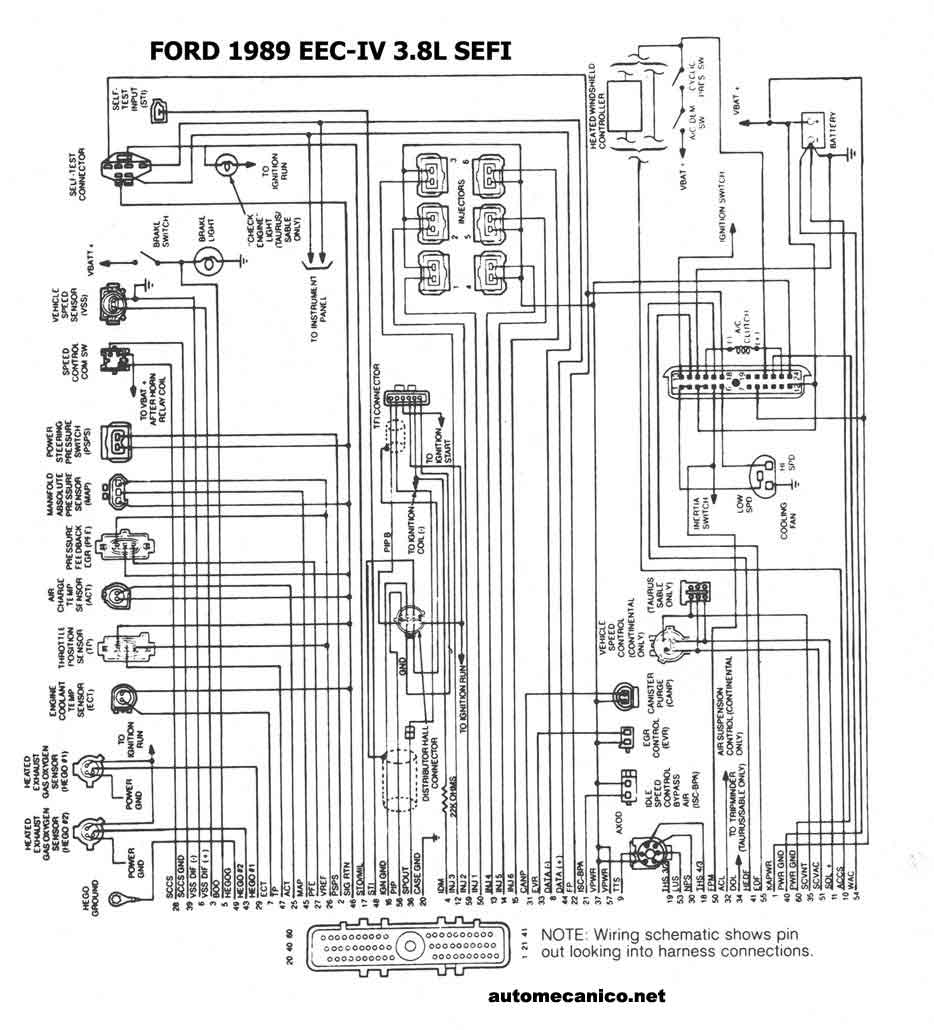

1989 - 3.8L -SEFI EEC-IV AUT. OVERDRIVE. ESQ. ELECT.

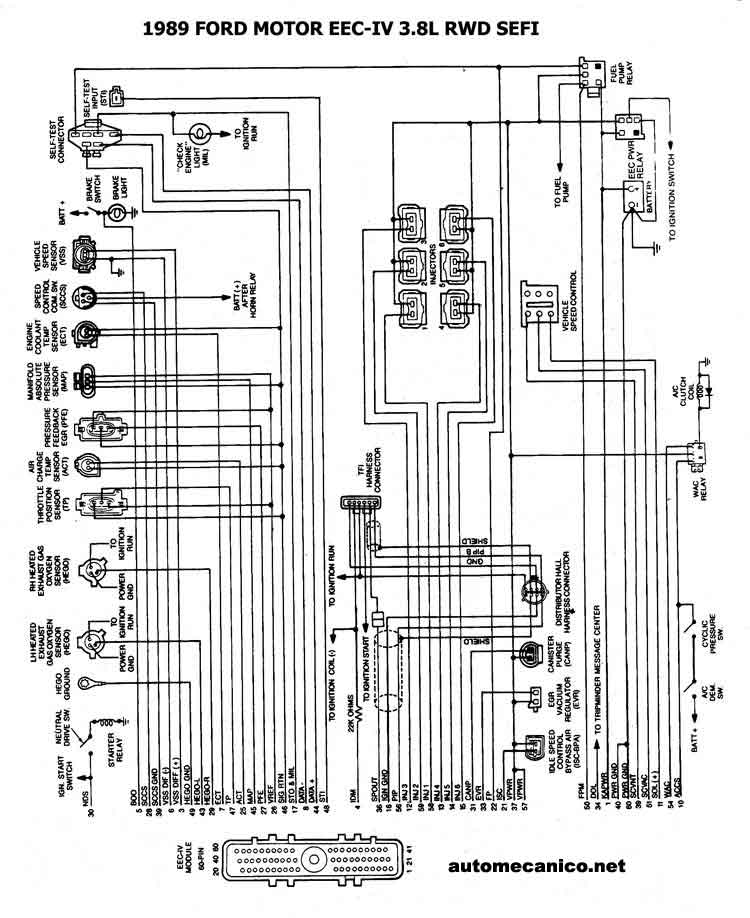

1989 - 3.8L -SEFI EEC-IV TRACCION TRASERA. ESQ. ELECT.

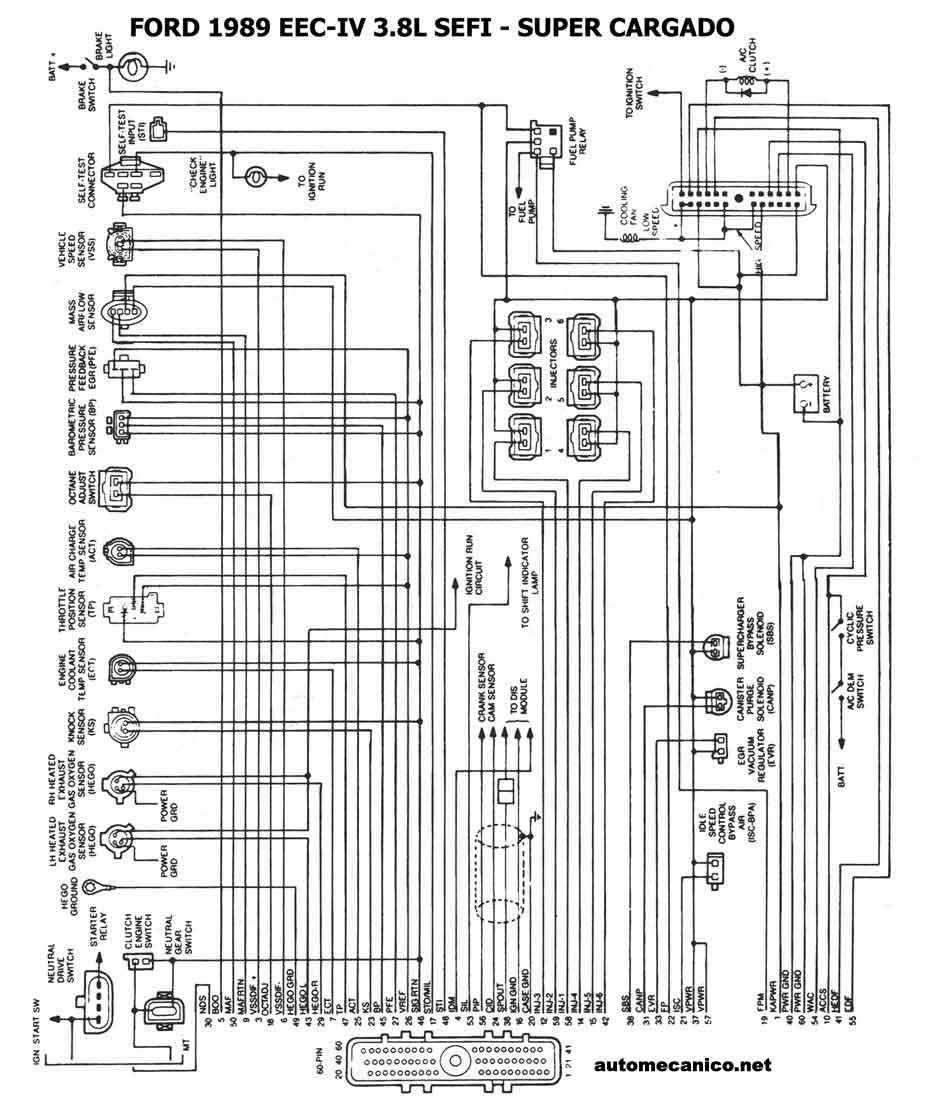

1989 - 3.8L -SEFI EEC-IV SUPER CARGADO ESQ. ELECT.
1990 - 3.8L -PFI EEC-IV CEC- TRACCION DELANTERA. UBIC. DE COMP.

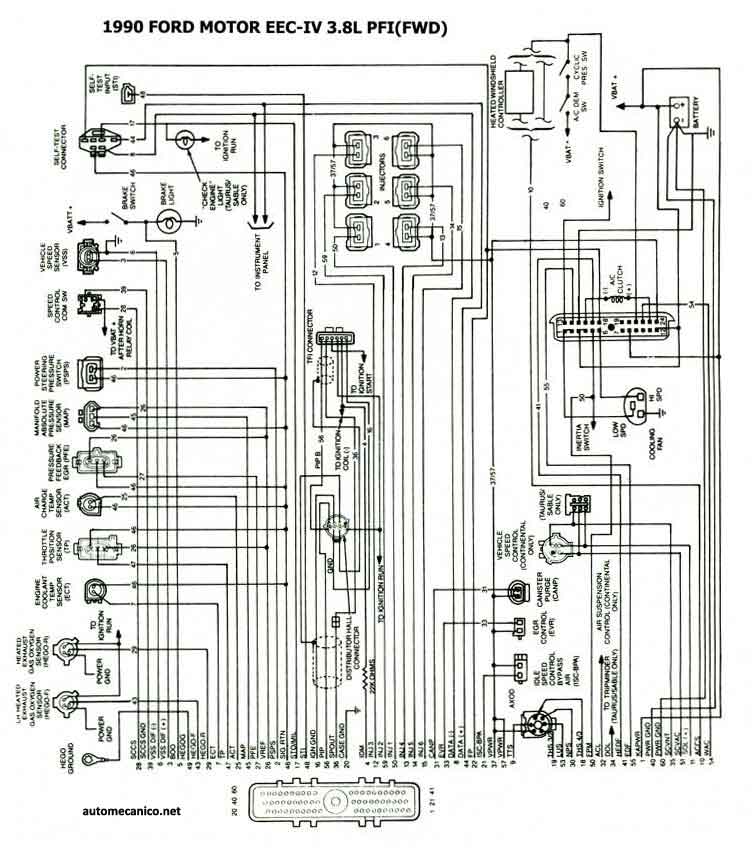

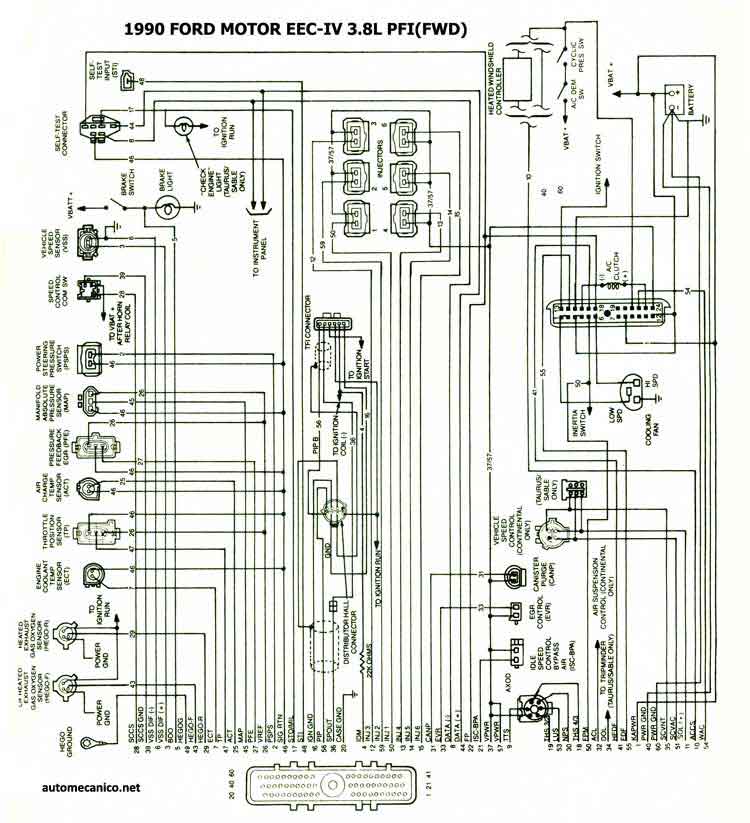

1990 - 3.8L -PFI EEC-IV TRACCION DELANTERA. ESQ. ELECT.

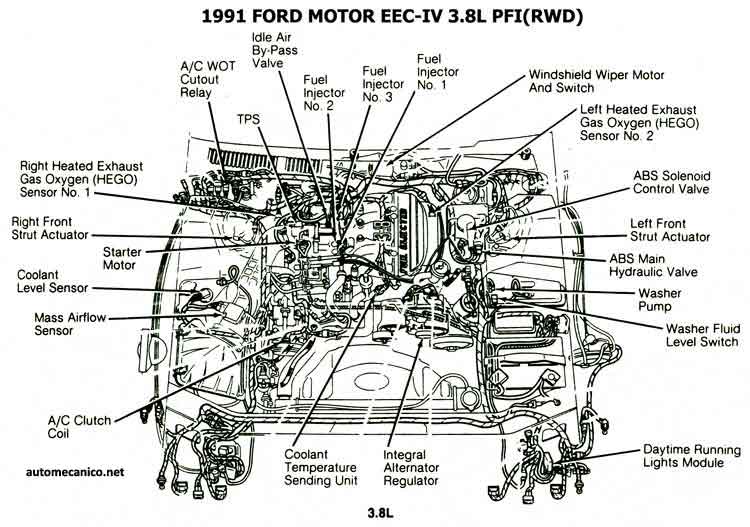

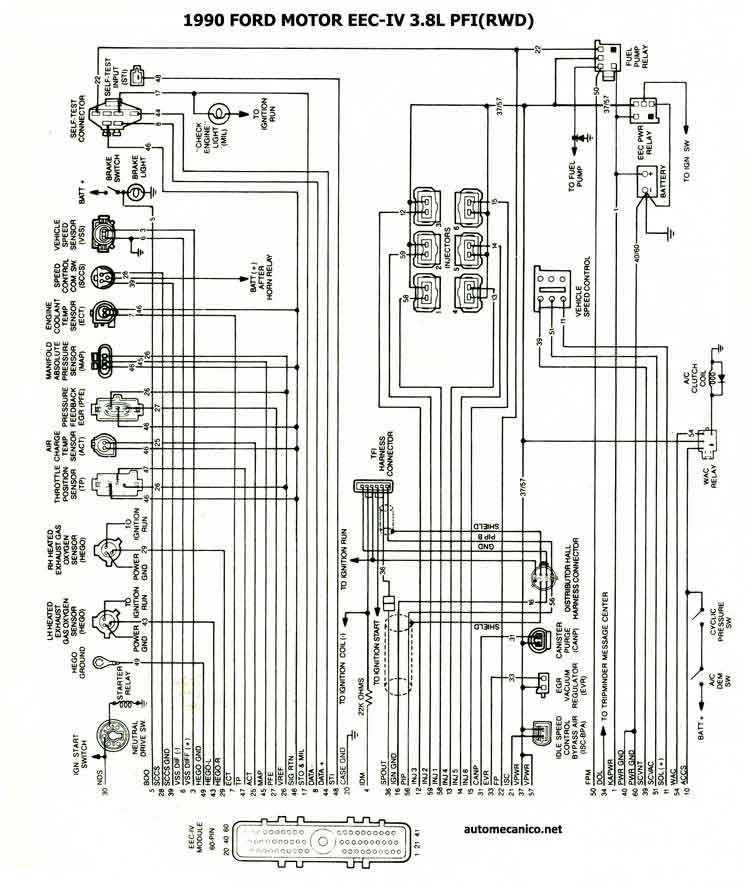

1990 - 3.8L -PFI EEC-IV TRACCION TRASERA. ESQ. ELECT.

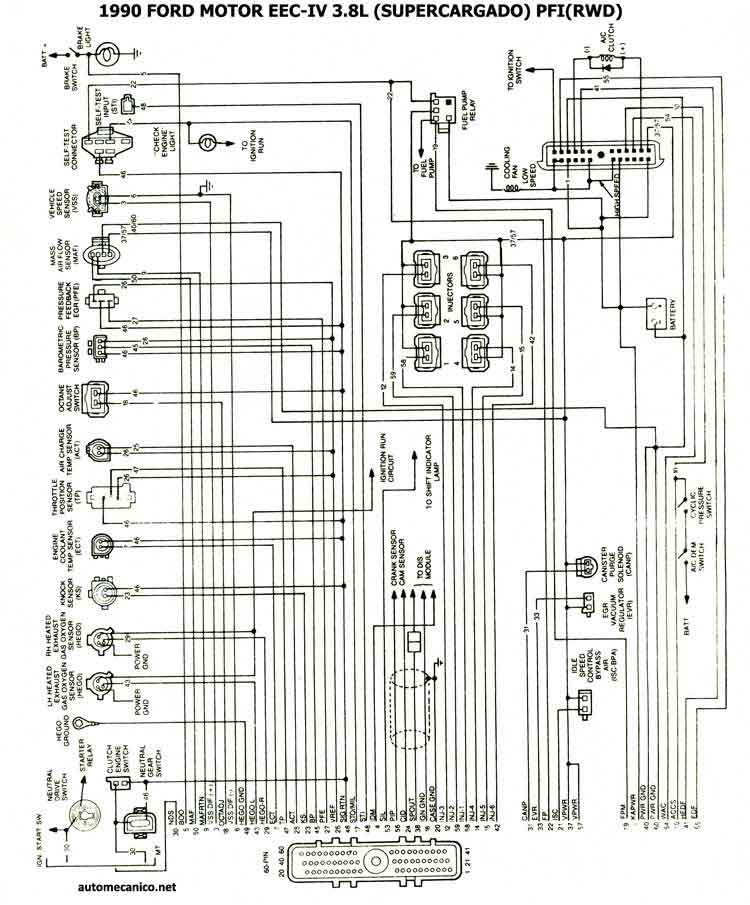

1990 - 3.8L -PFI EEC-IV TRACCION TRASERA. SUPERCARGADO ESQ. ELECT.

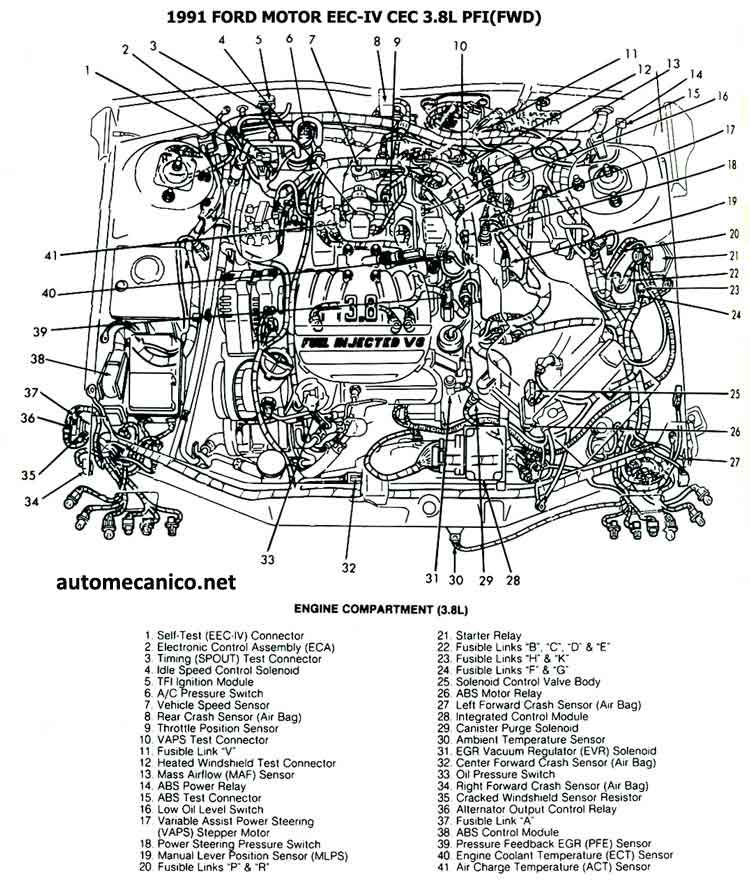

1991 - 3.8L -PFI EEC-IV CEC- TRACCION DELANTERA.UBIC. DE COMP.

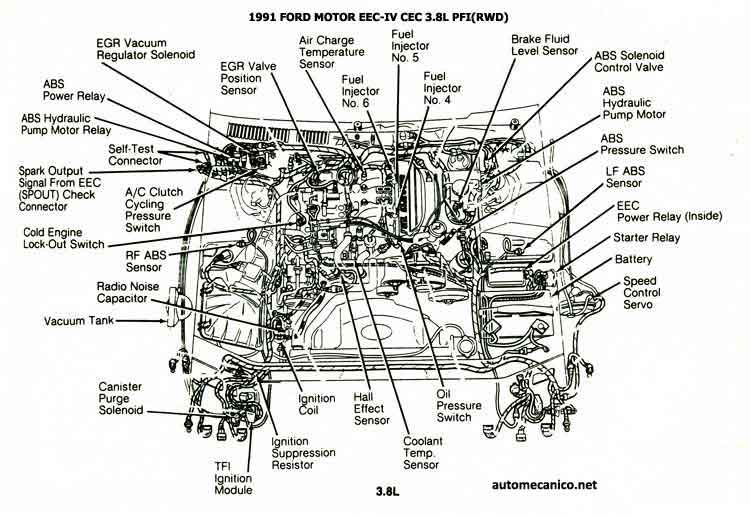

1991 - 3.8L -PFI EEC-IV CEC- TRACCION TRASERA. UBIC. DE COMP.
1991 - 3.8L -PFI EEC-IV CEC- TRACCION TRASERA. UBIC. DE COMP.

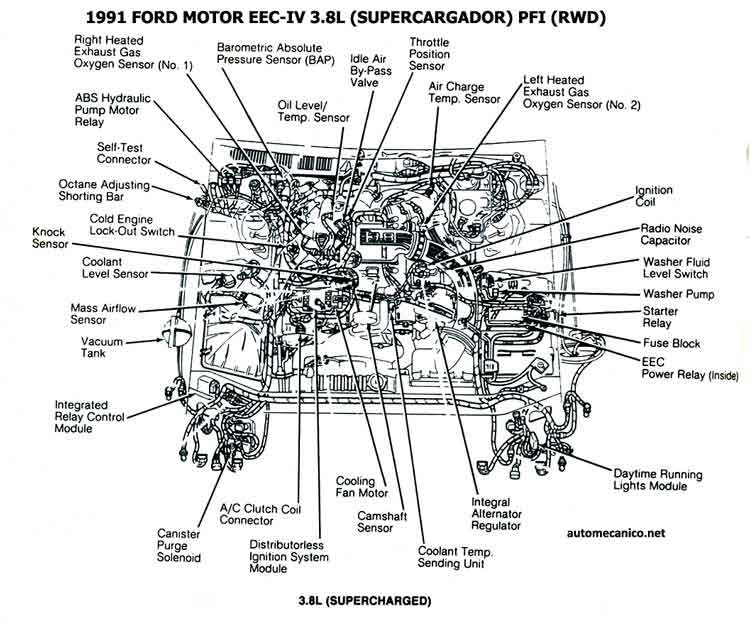

1991 - 3.8L -PFI EEC-IV CEC-SUPERCARGADO. UBIC.DE COMP.

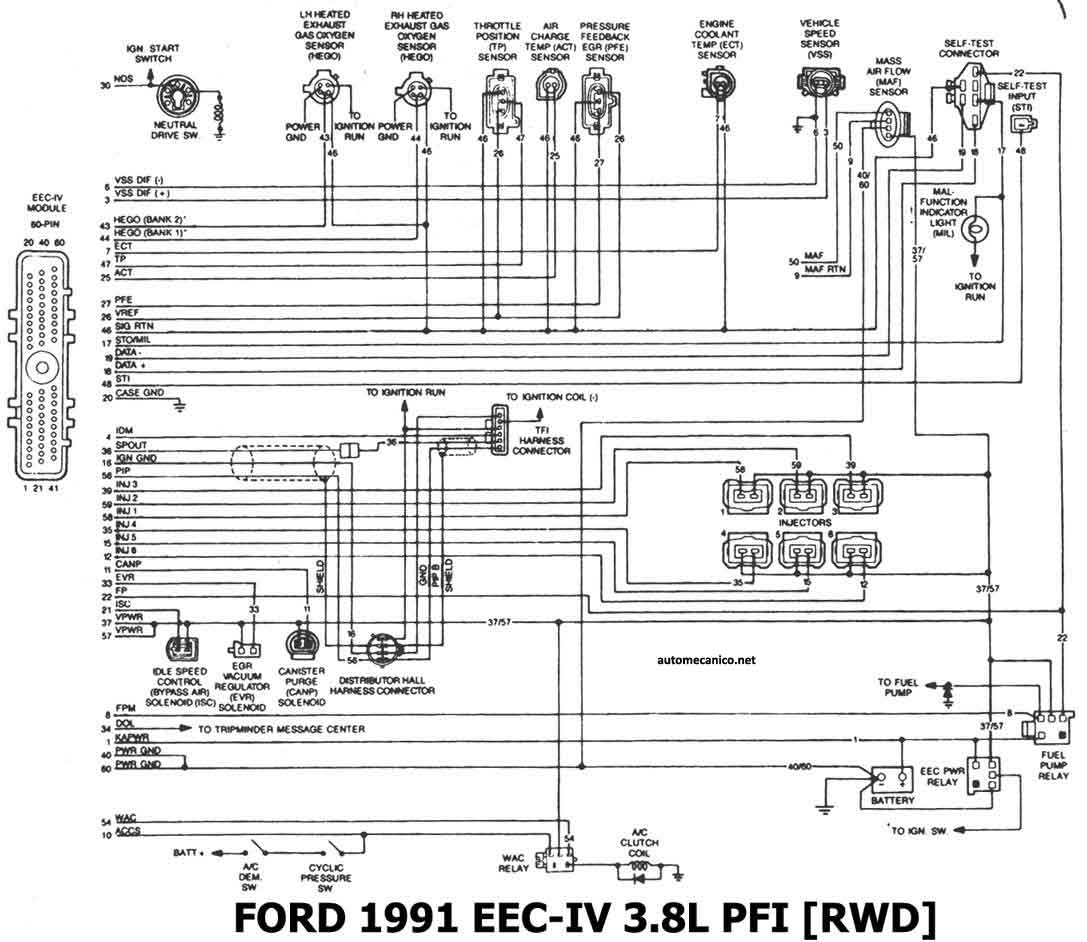

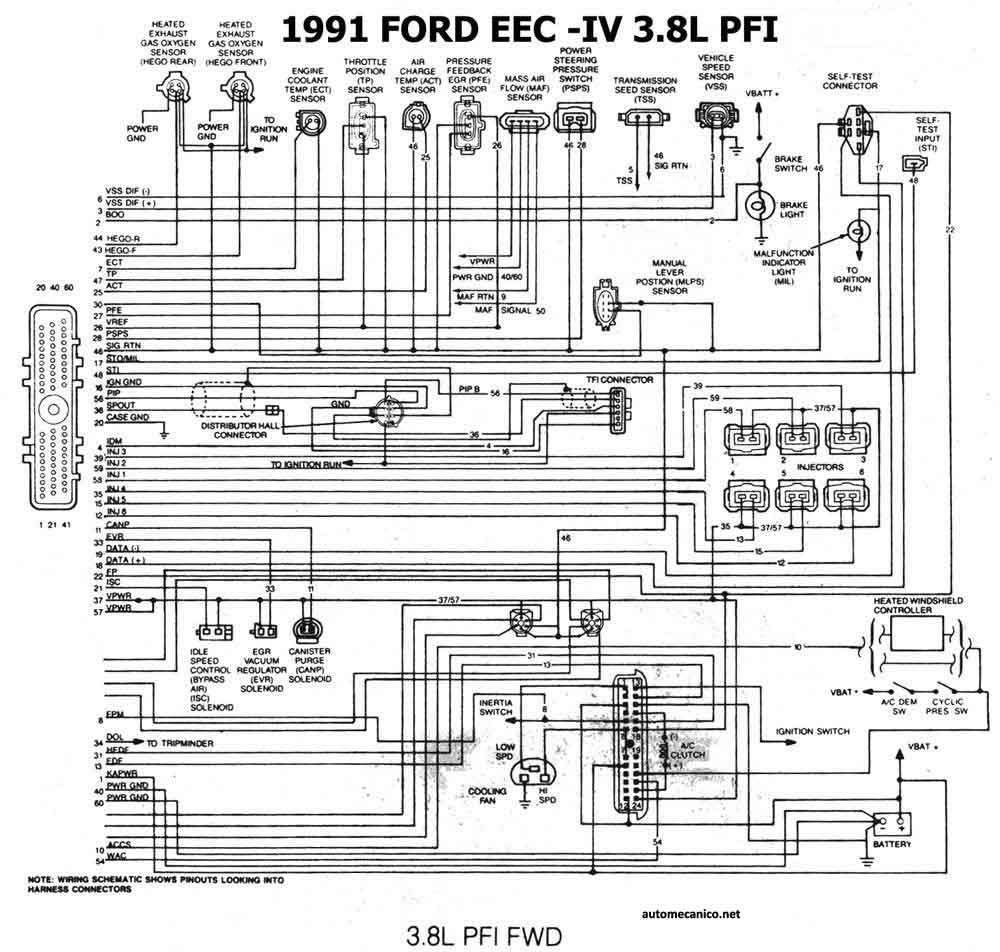

1991 - 3.8L -PFI EEC-IV TRACCION DELANTERA. ESQ. ELECT.
1990 - 3.8L -PFI EEC-IV TRACCION TRASERA. ESQ. ELECT.
1990 - 3.8L -PFI EEC-IV SUPERCARGADO. ESQ. ELECT.

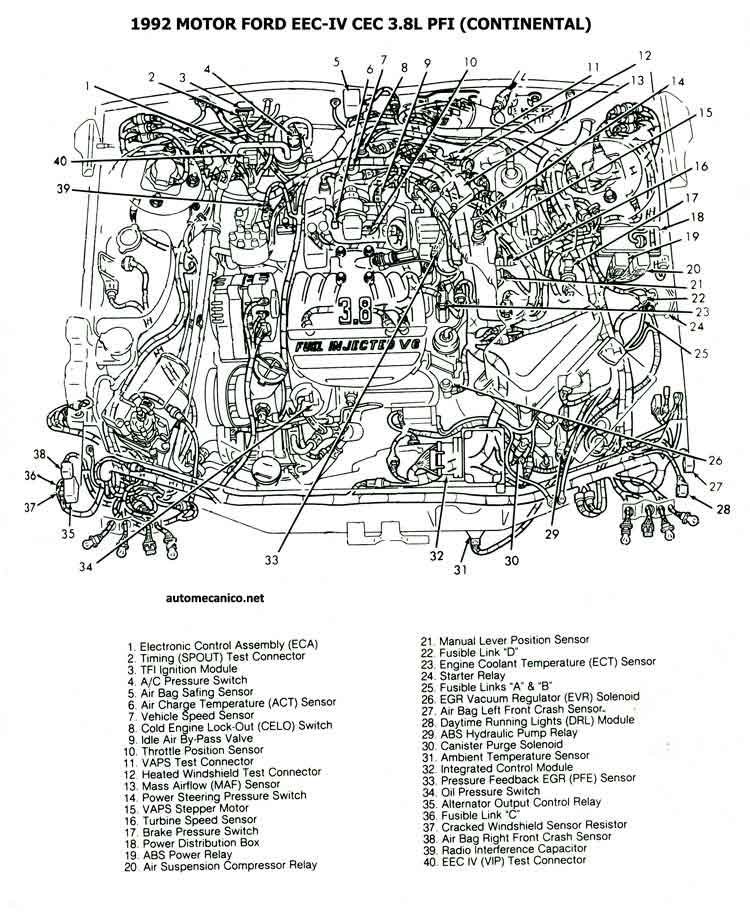

1992 - 3.8L -PFI EEC-IV CEC UBIC. DE COMP. [CONTINENTAL]
1992 - 3.8L -PFI EEC-IV TRACCION TRASERA- CEC- UBIC. DE COMP.

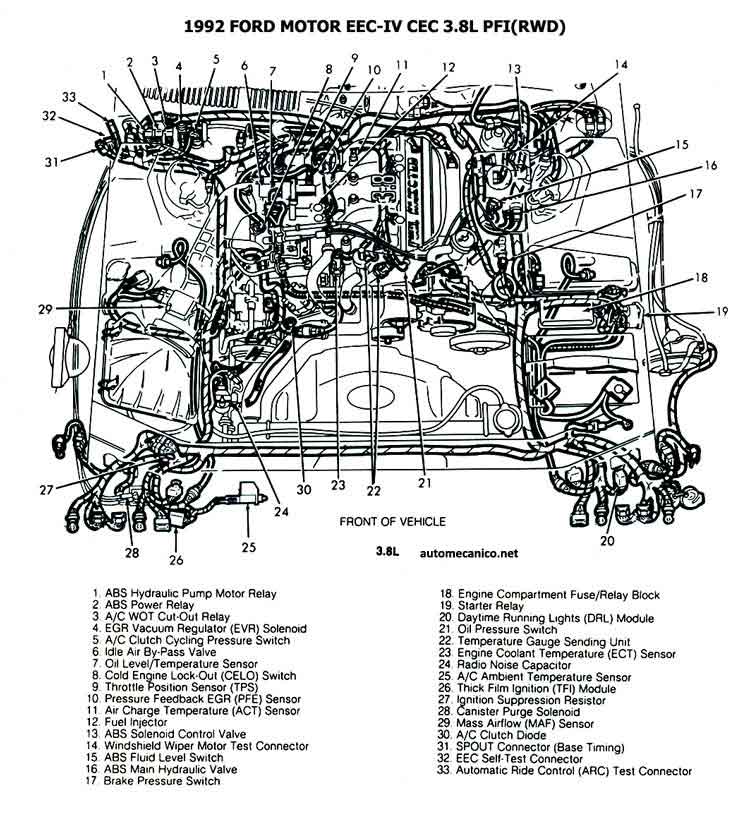

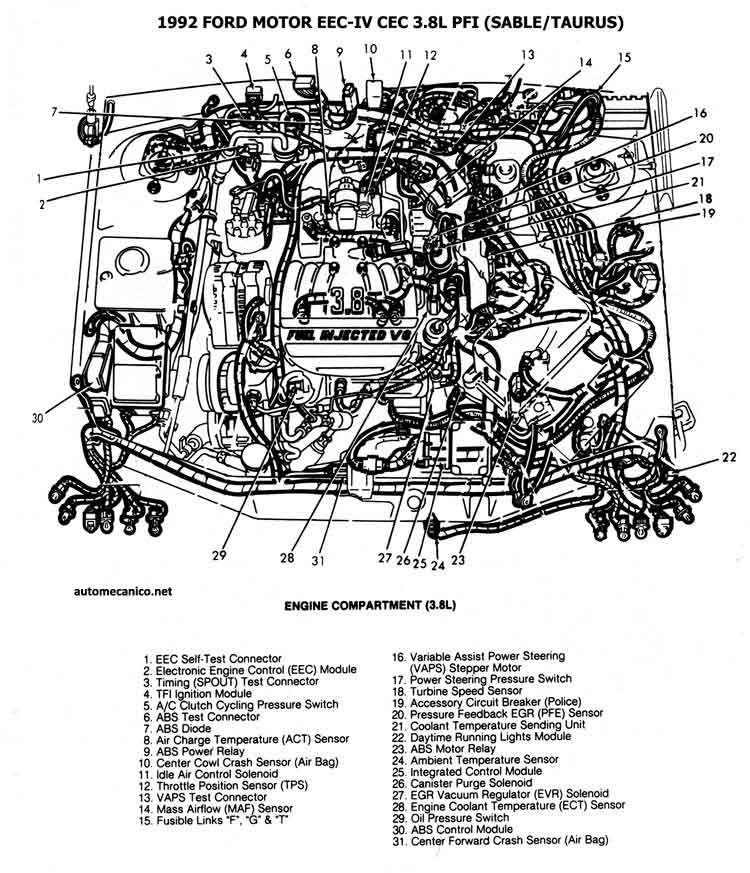

1992 - 3.8L -PFI EEC-IV CEC-UBIC. DE COMP. [SABLE-TAURUS]

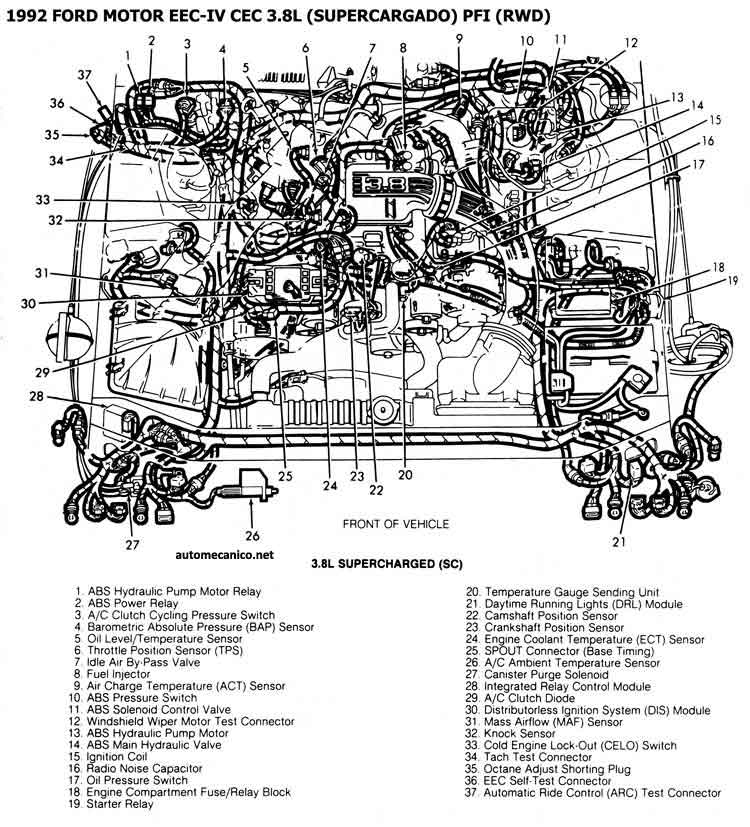

1992 - 3.8L -PFI EEC-IV CEC-UBIC. DE COMP. [SUPERCARGADO]

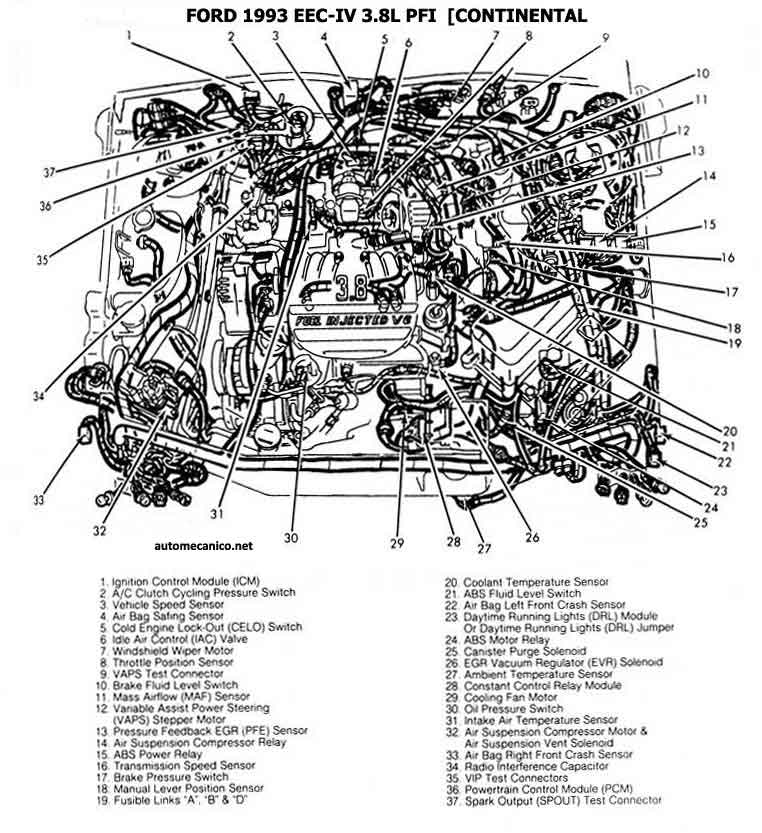

1993 - 3.8L -PFI EEC-IV CEC-UBIC. DE COMP. [CONTINENTAL]

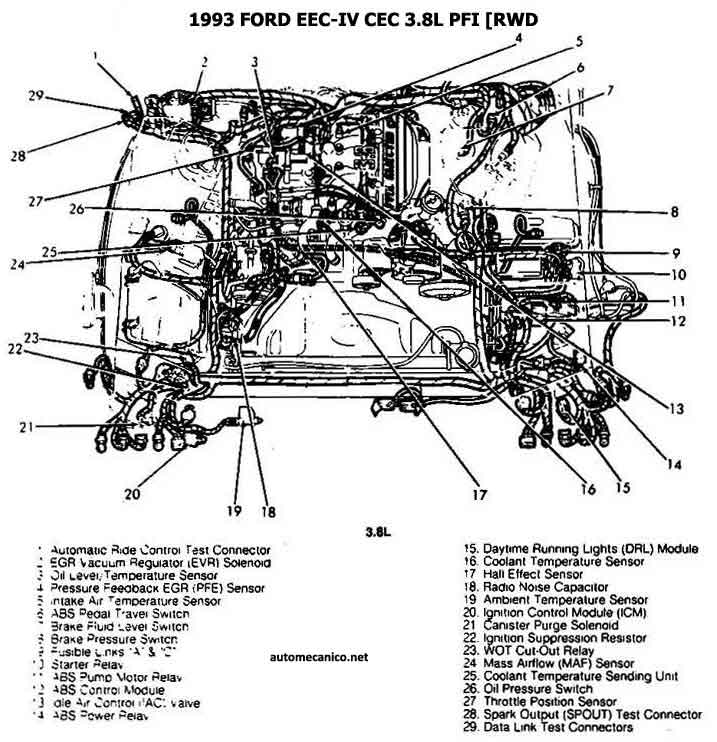

1993 - 3.8L -PFI EEC-IV CEC-UBIC. DE COMP. [TRACCION TRASERA]

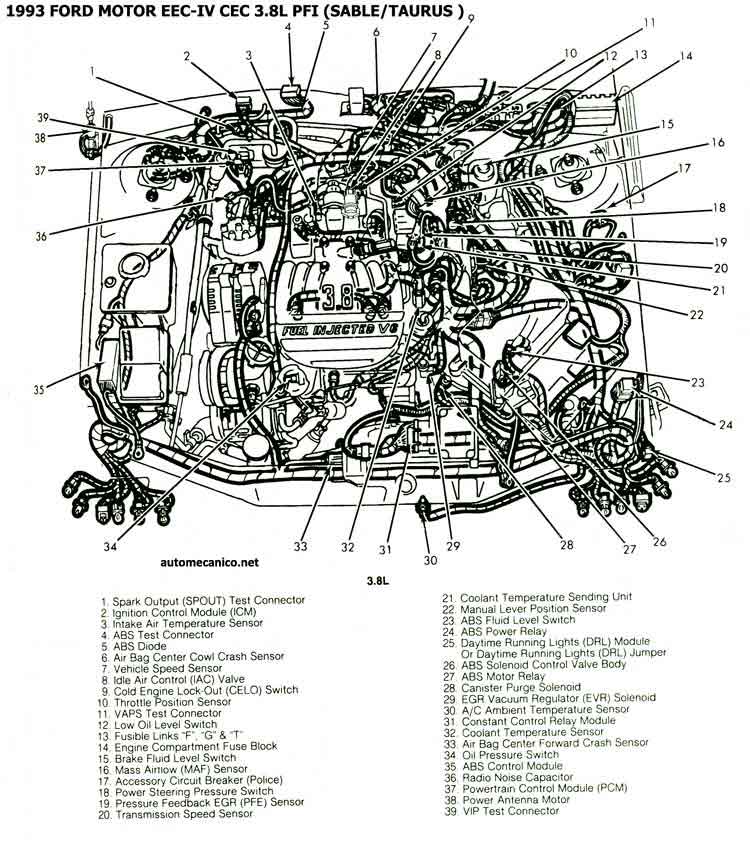

1993 - 3.8L -PFI EEC-IV CEC-UBIC. DE COMP. [SABLE-TAURUS]

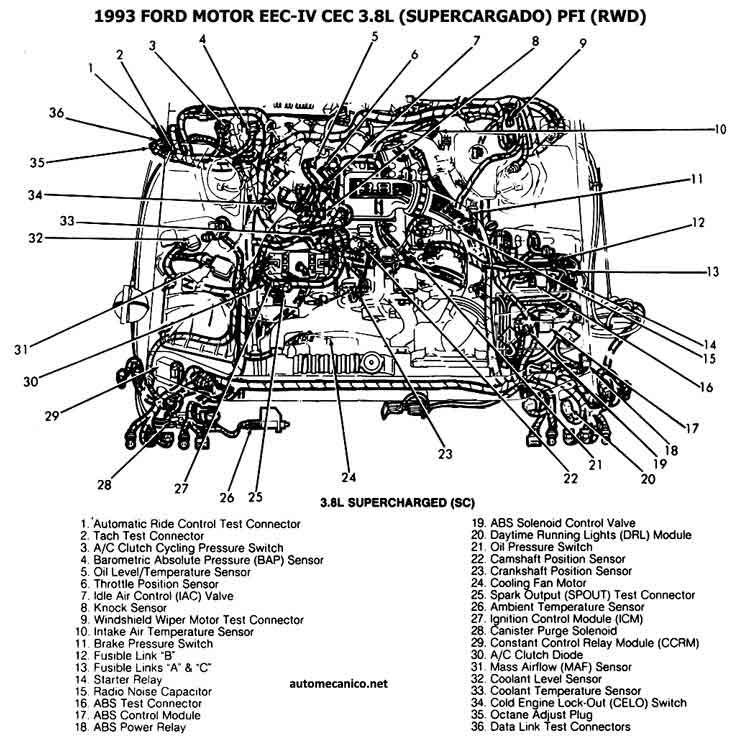

1993 - 3.8L -PFI EEC-IV CEC-UBIC. DE COMP. [SUPERCARGADO]

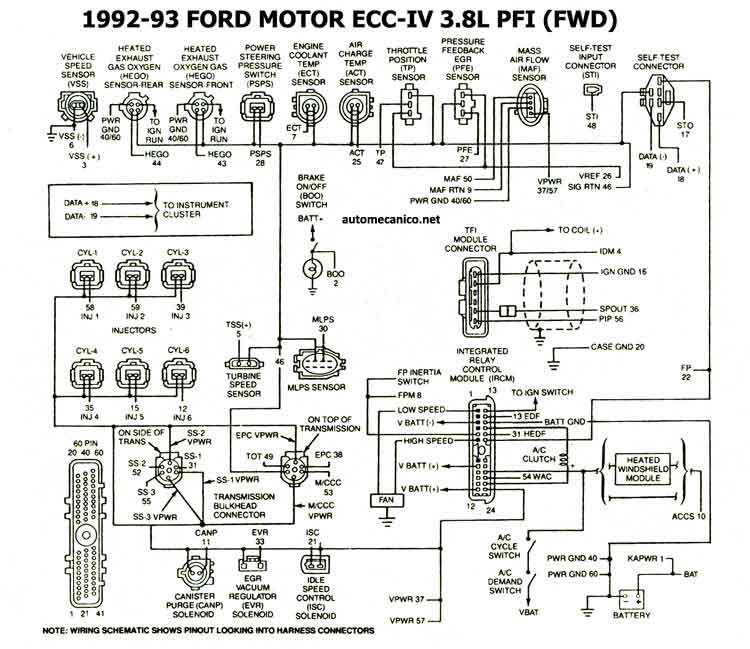

1992/93 - 3.8L -PFI EEC-IV ESQ. ELECT. TRACCION DELANTERA

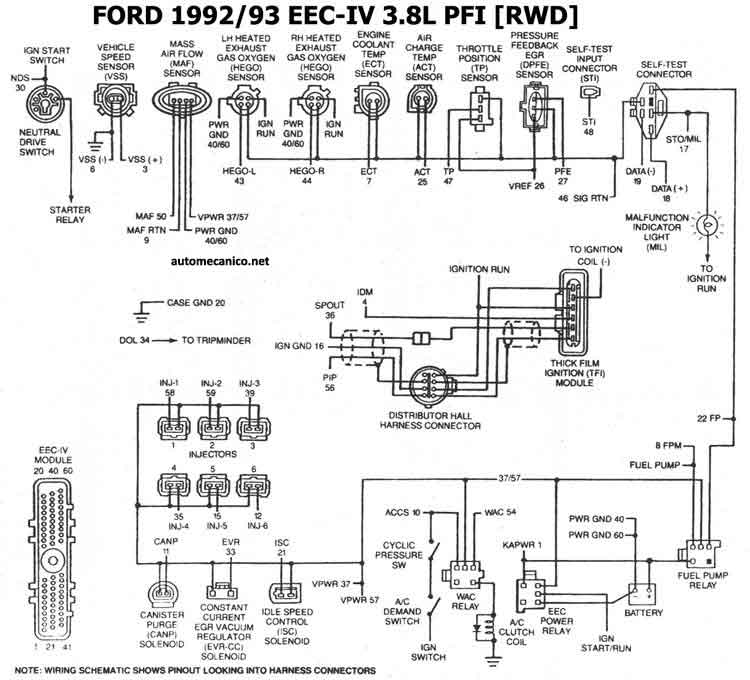

1992/93 - 3.8L -PFI EEC-IV ESQ. ELECT. TRACCION TRASERA

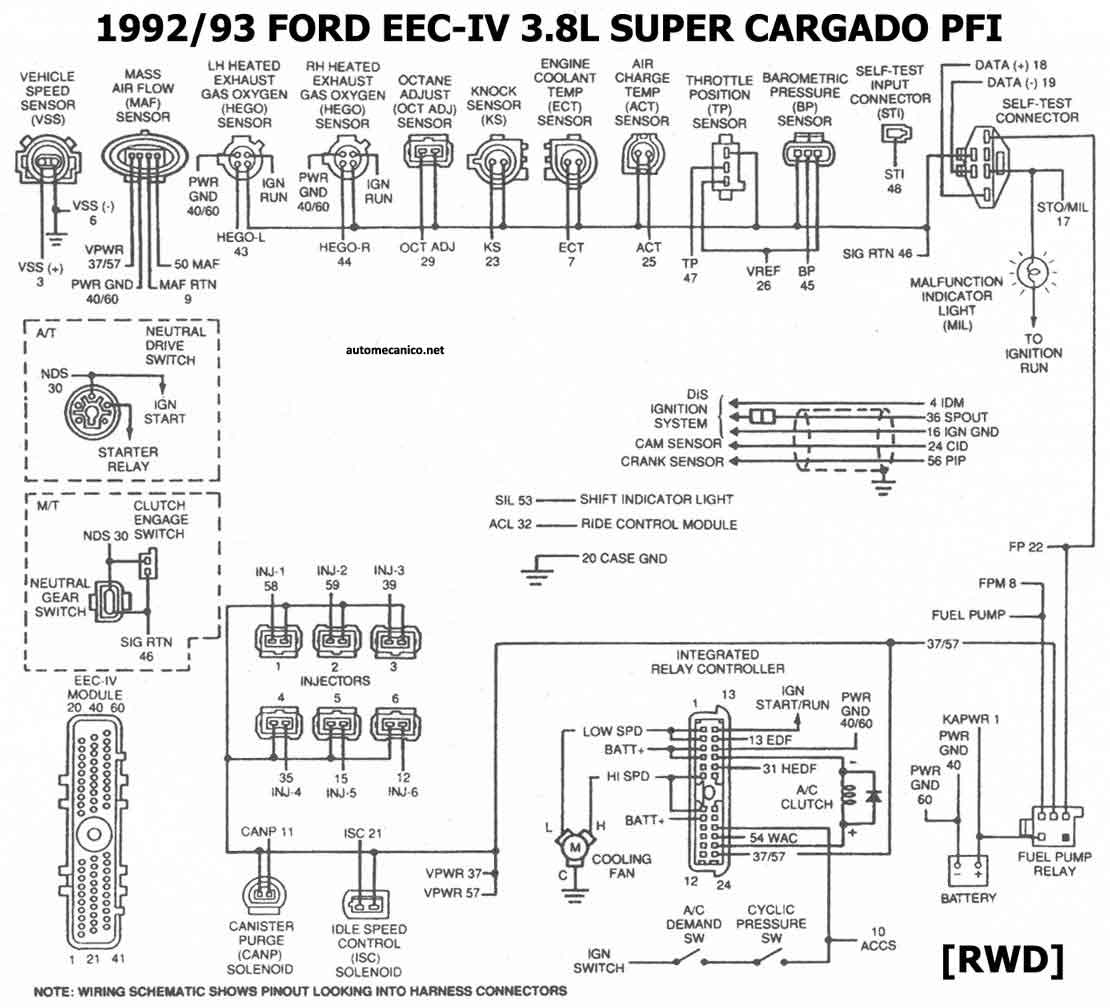

1992/93 - 3.8L -PFI EEC-IV ESQ. ELECT. SUPERCARGADO
