| DIAGRAMAS - ESQUEMAS GRAPHICS - MECANICA AUTOMOTRIZ - FORD 1986/93 |
Diagramas FORD 1986-93: Sensores y pruebas de diagnostico |
| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| - FORD: CAPRI - FESTIVA - MERKUR - SCORPIO- TRACER - DIAGRAMAS - COMPONENTES - 1986/93- |
| CAPRI | |

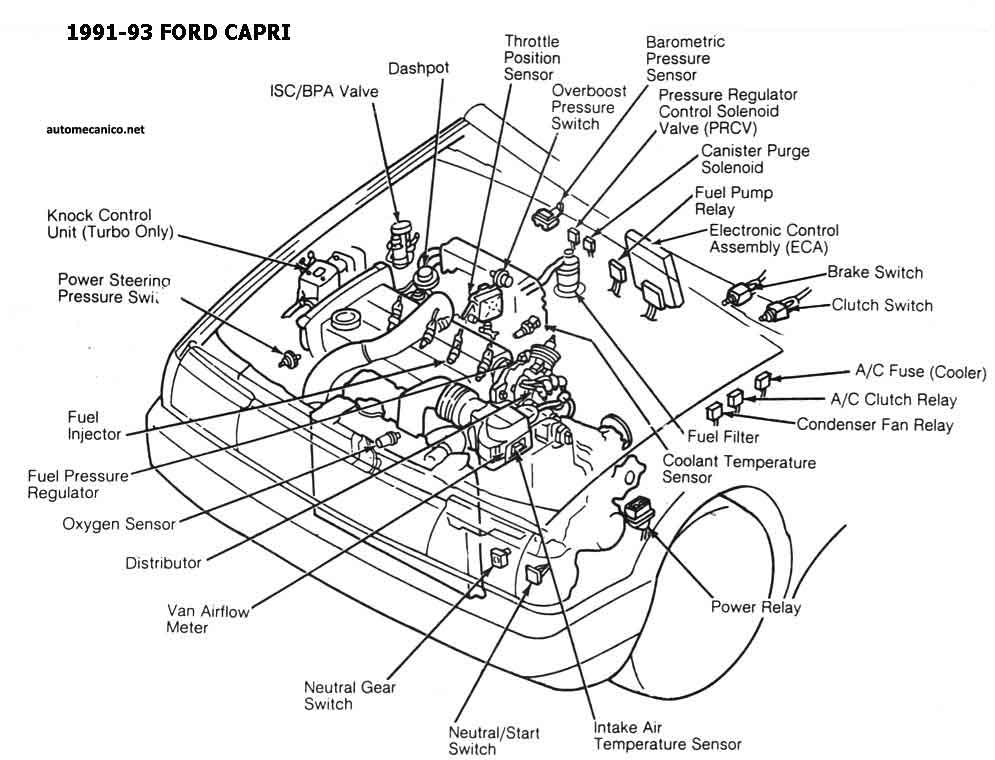

| 1991-93 | CEC UBICACION DE COMPONENTES |
| 1991-93 | ESQUEMA ELECTRICO |
| FESTIVA | |

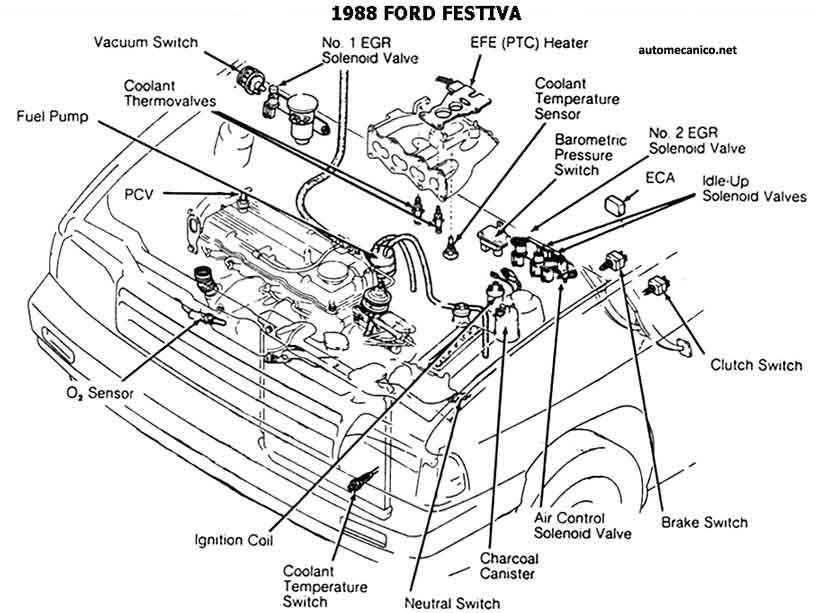

| 1988 | CEC UBICACION DE COMPONENTES |
| 1989-93 | CEC UBICACION DE COMPONENTES |

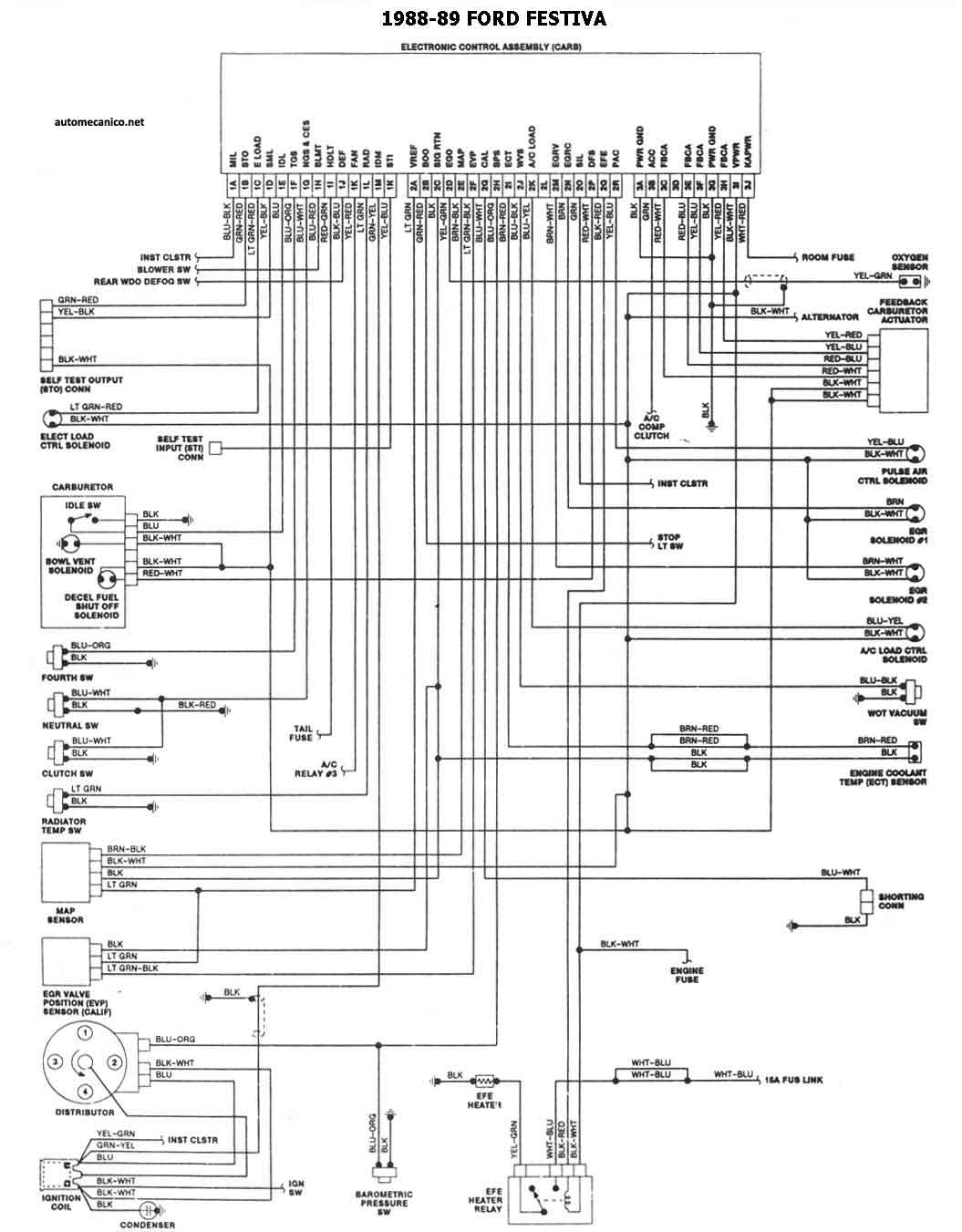

| 1988-89 | ESQUEMA ELECTRICO |

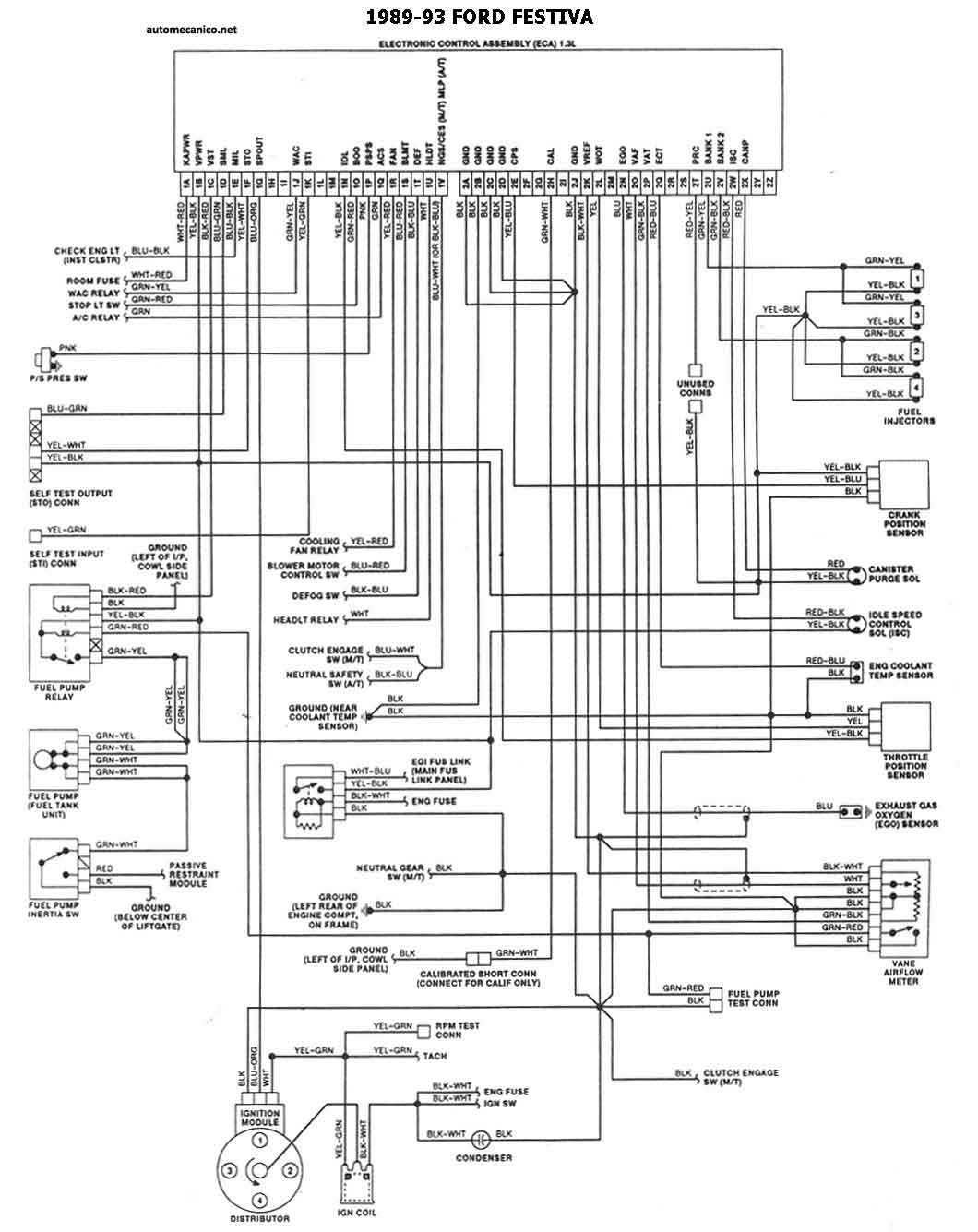

| 1989-93 | ESQUEMA ELECTRICO |
| MERKUR | |

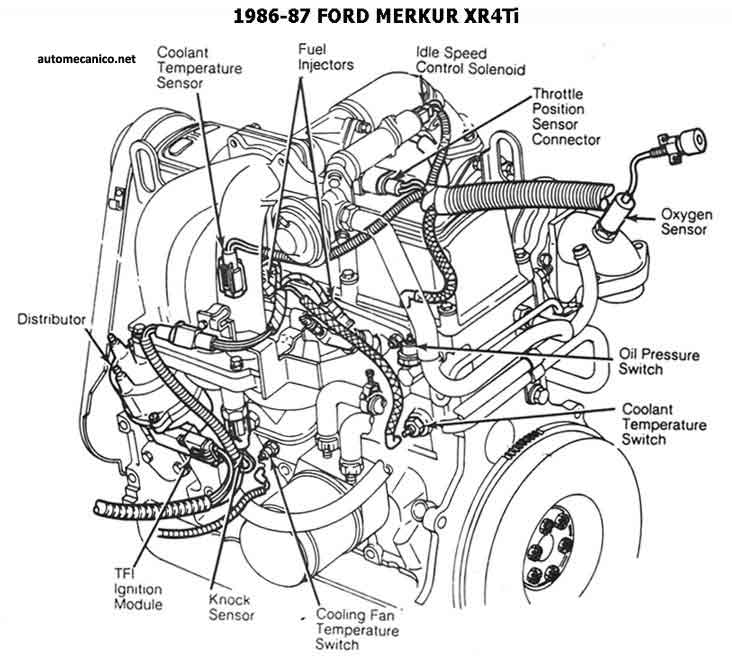

| 1986-87 - XR4T1 | CEC UBICACION DE COMPONENTES |
| 1988 - XR4T1 | CEC UBICACION DE COMPONENTES |
| 1986-88 | ESQUEMA ELECTRICO |
| SCORPIO | |

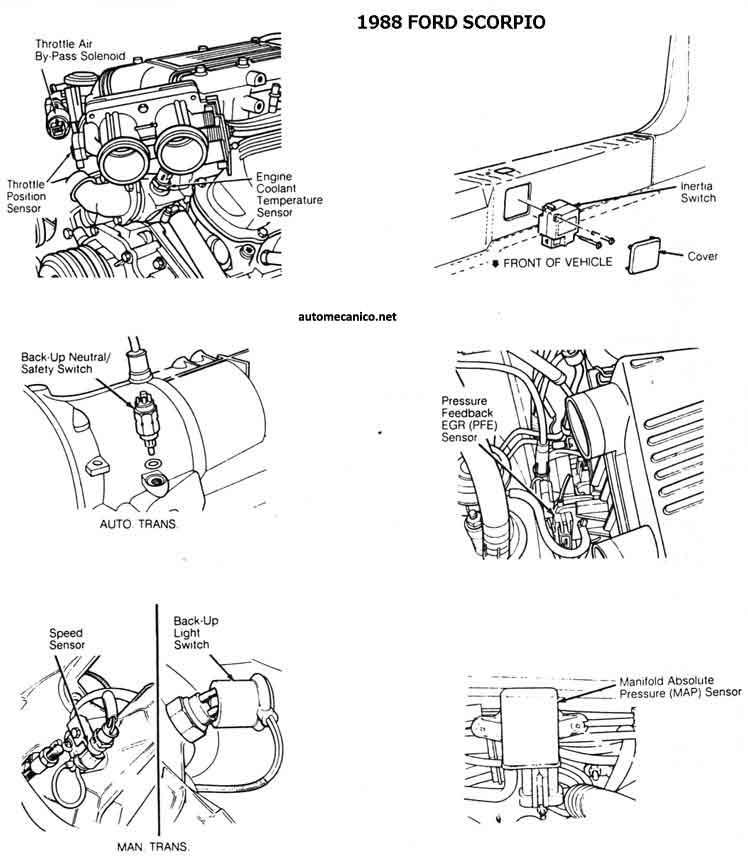

| 1988 | CEC UBICACION DE COMPONENTES |

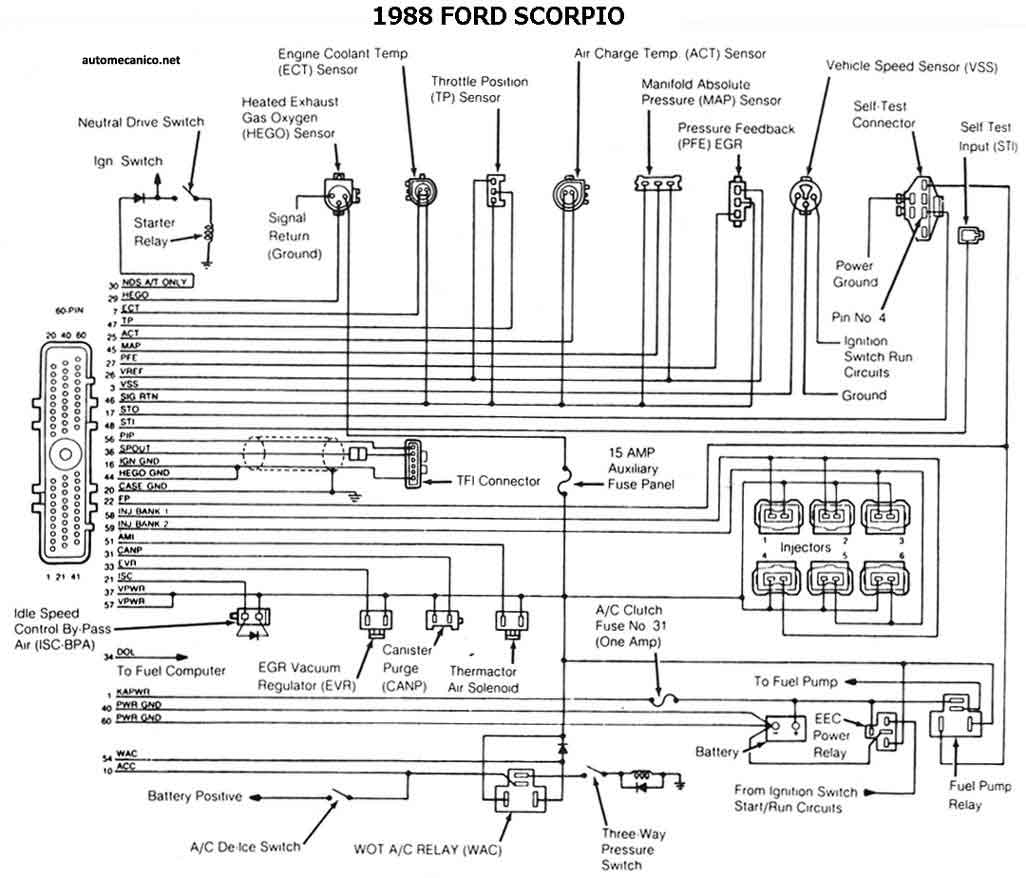

| 1988 | ESQUEMA ELECTRICO |
| TRACER | |

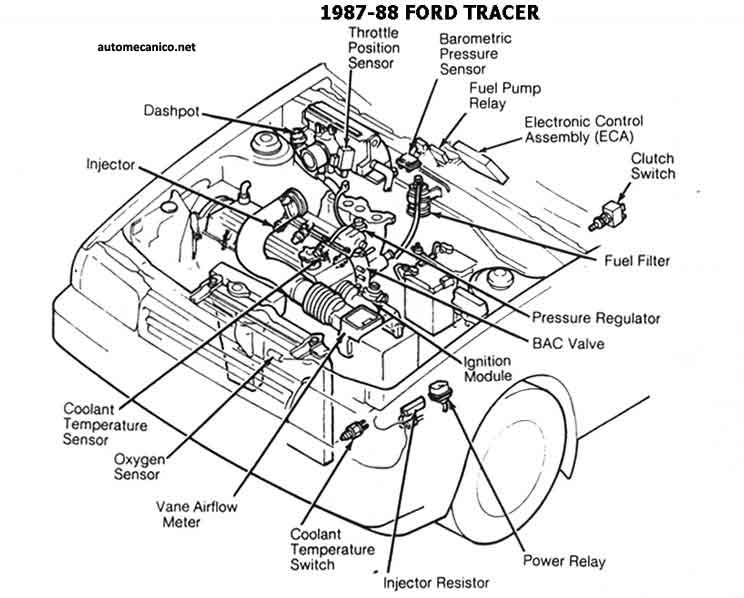

| 1987-88 | CEC UBICACION DE COMPONENTES |

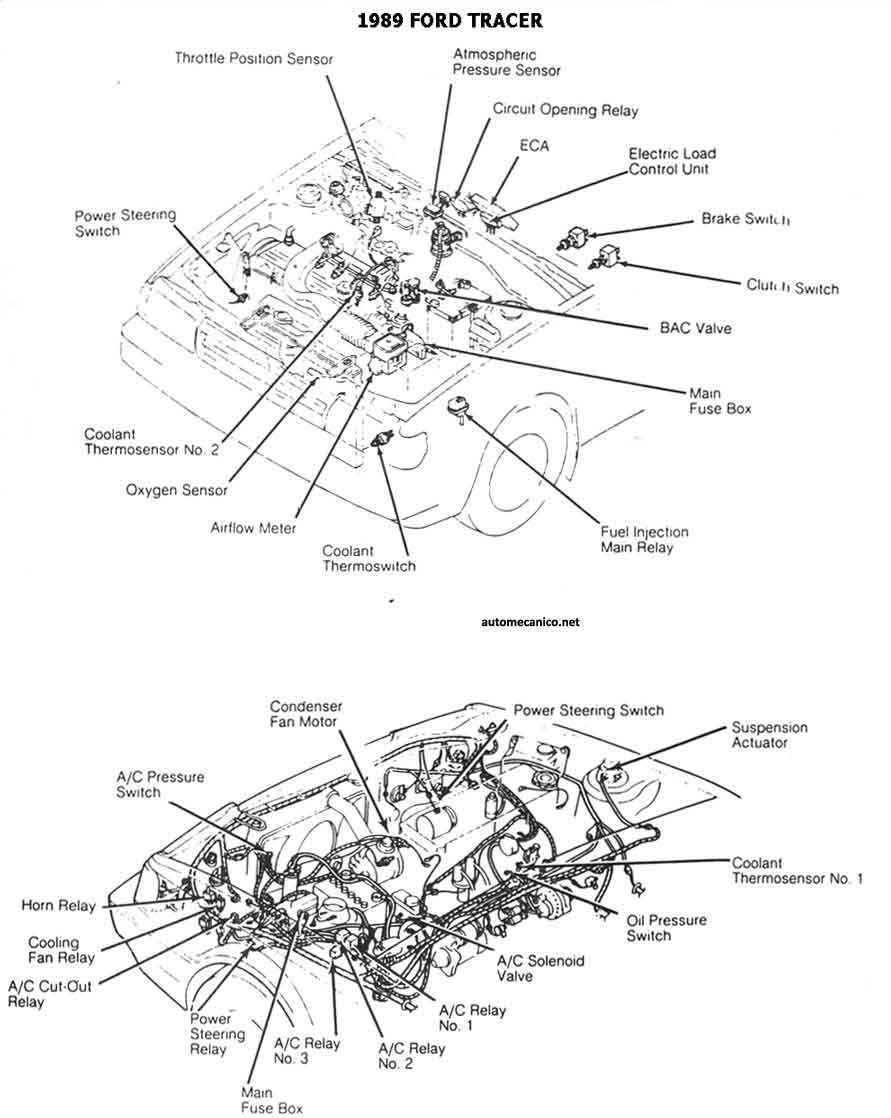

| 1989 | CEC UBICACION DE COMPONENTES |

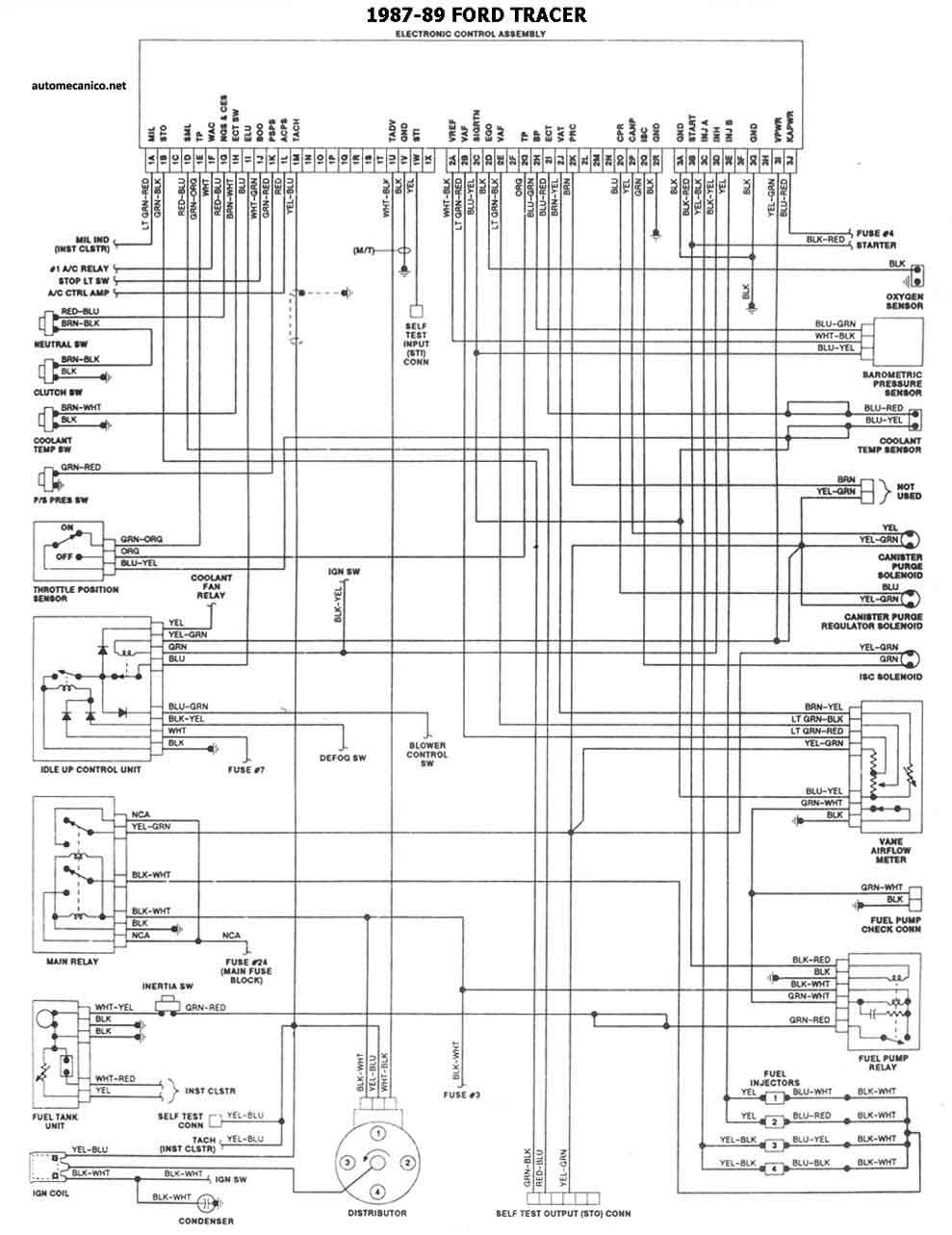

| 1987-89 | ESQUEMA ELECTRICO |
| SENSORES Y ACTUADORES | ESPECIFICACIONES DE DIAGNOSTICO |

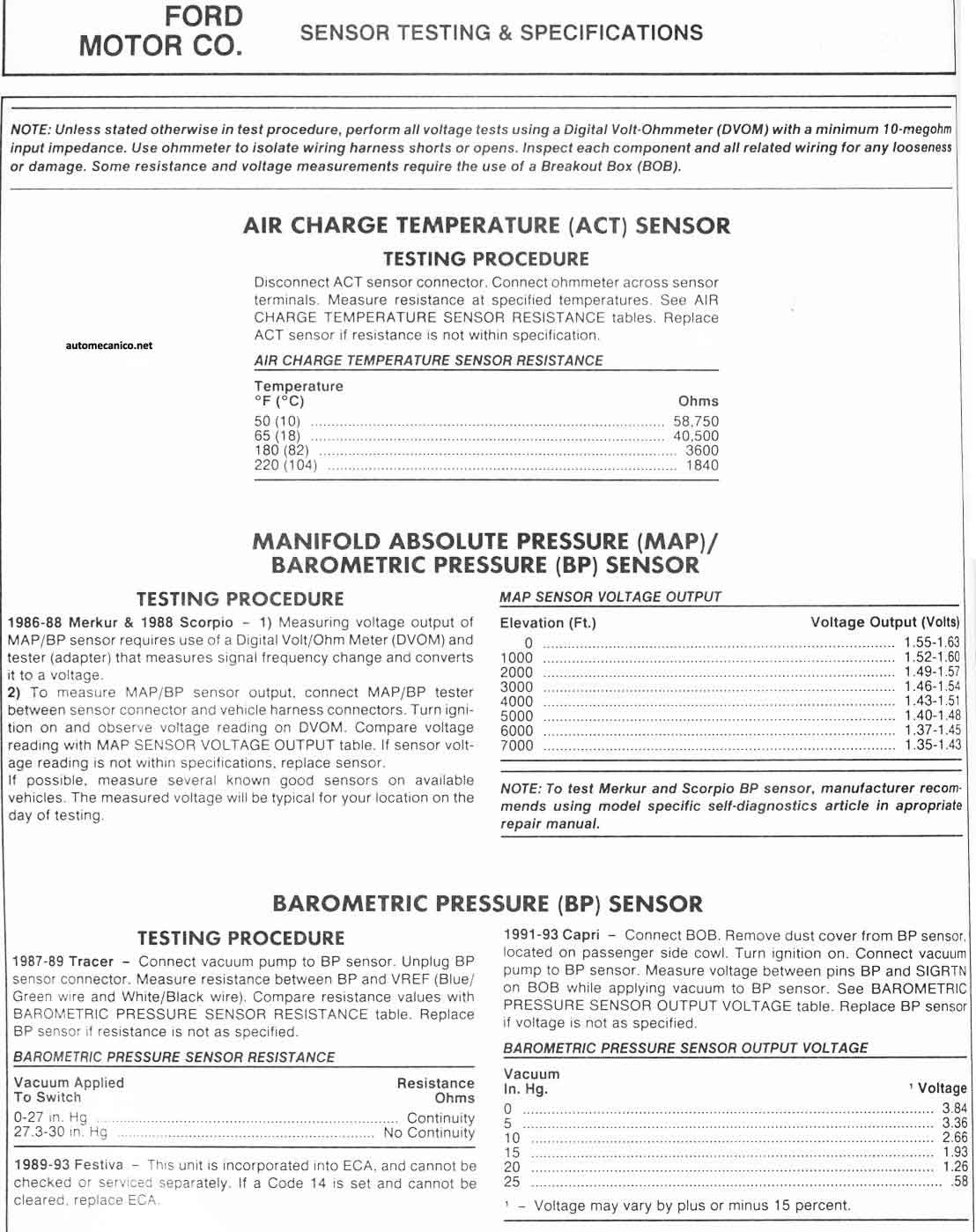

| ACT SENSOR | AIR CHARGE TEMP. [ACT] SENSOR |
| MAP SENSOR | MANIFOLD ABSOLUTE PRESS. [MAP] |
| BP SENSOR | BAROMETRIC PRESS. [BP] SENSOR |

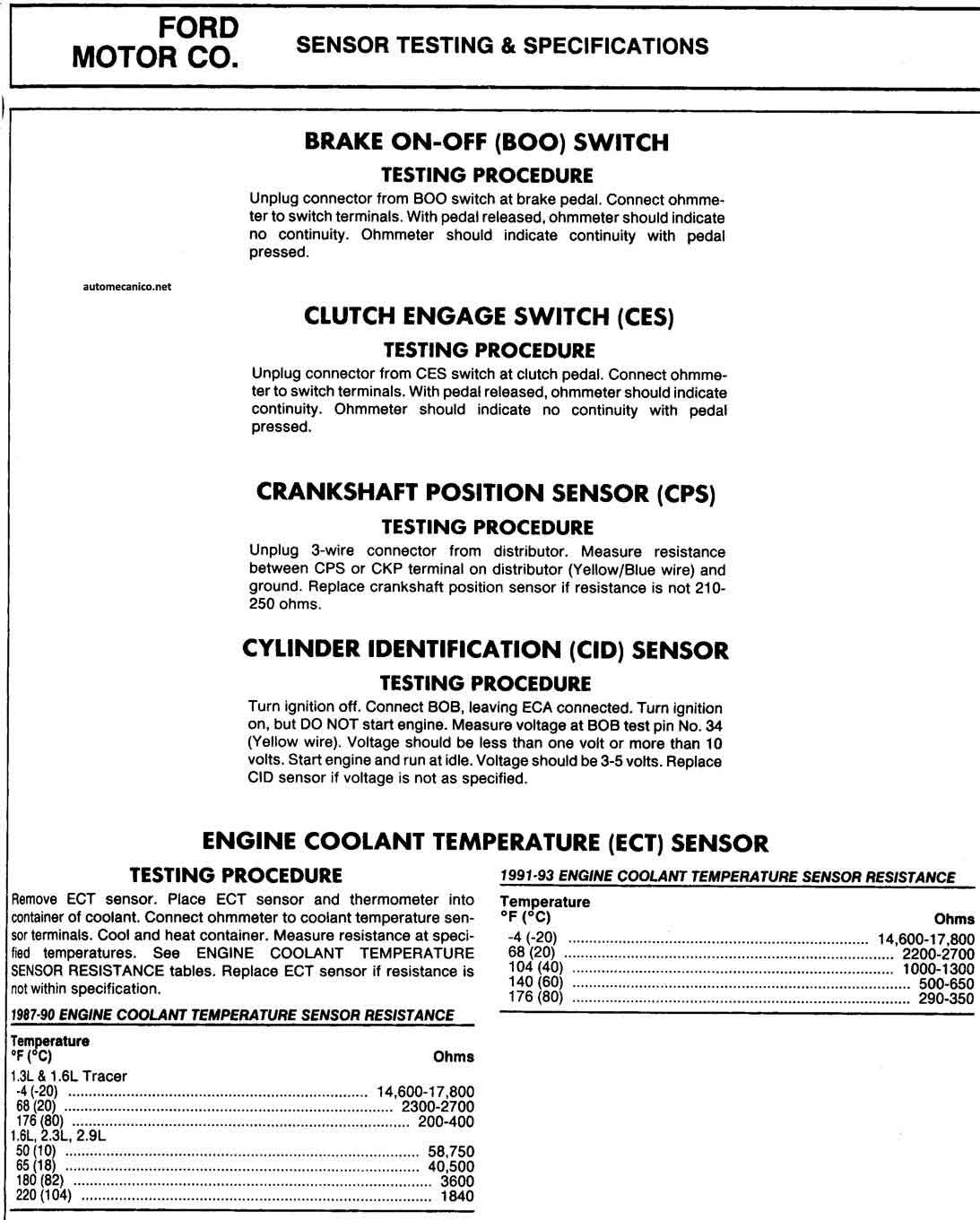

| FRENO SWITCH | BRAKE ON-OFF [BOO] SWITCH |
| EMBRAGUE SWITCH | CLUTCH ENGAGE SWITCH |
| SENSOR DE POS. DEL CIGUENIAL | CRANKSHAFT POSITION SENSOR |
| SENSOR - CID - | CYLINDER IDENTIF. [CID] SENSOR |
| SENSOR DE TEMP. DEL MOTOR | ENGINE COOLANT TEMP. [ECT] SENSOR |

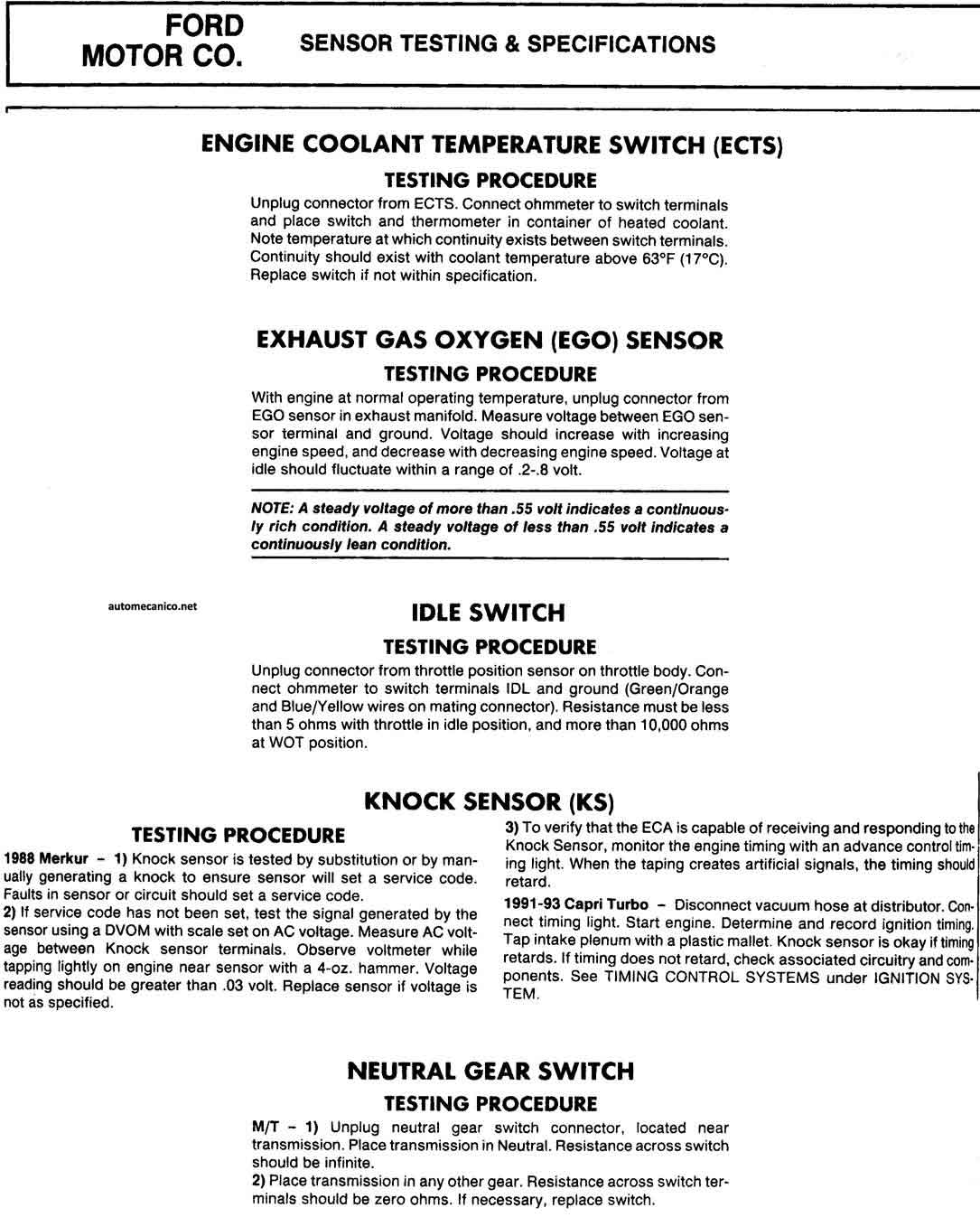

| SWITCH/CONTROL - TEMP. DEL MOTOR | ENGINE COOLANT TEMP. SWITCH |
| SENSOR DE OXIGENO | EXHAUST GAS OXIGEN [EGO] SENSOR |
| SWITCH/CONTROL DE RALENTI [RPM] | IDLE SWITCH |
| SENSOR DE DET. - PISTONEO | KNOCK SENSOR |

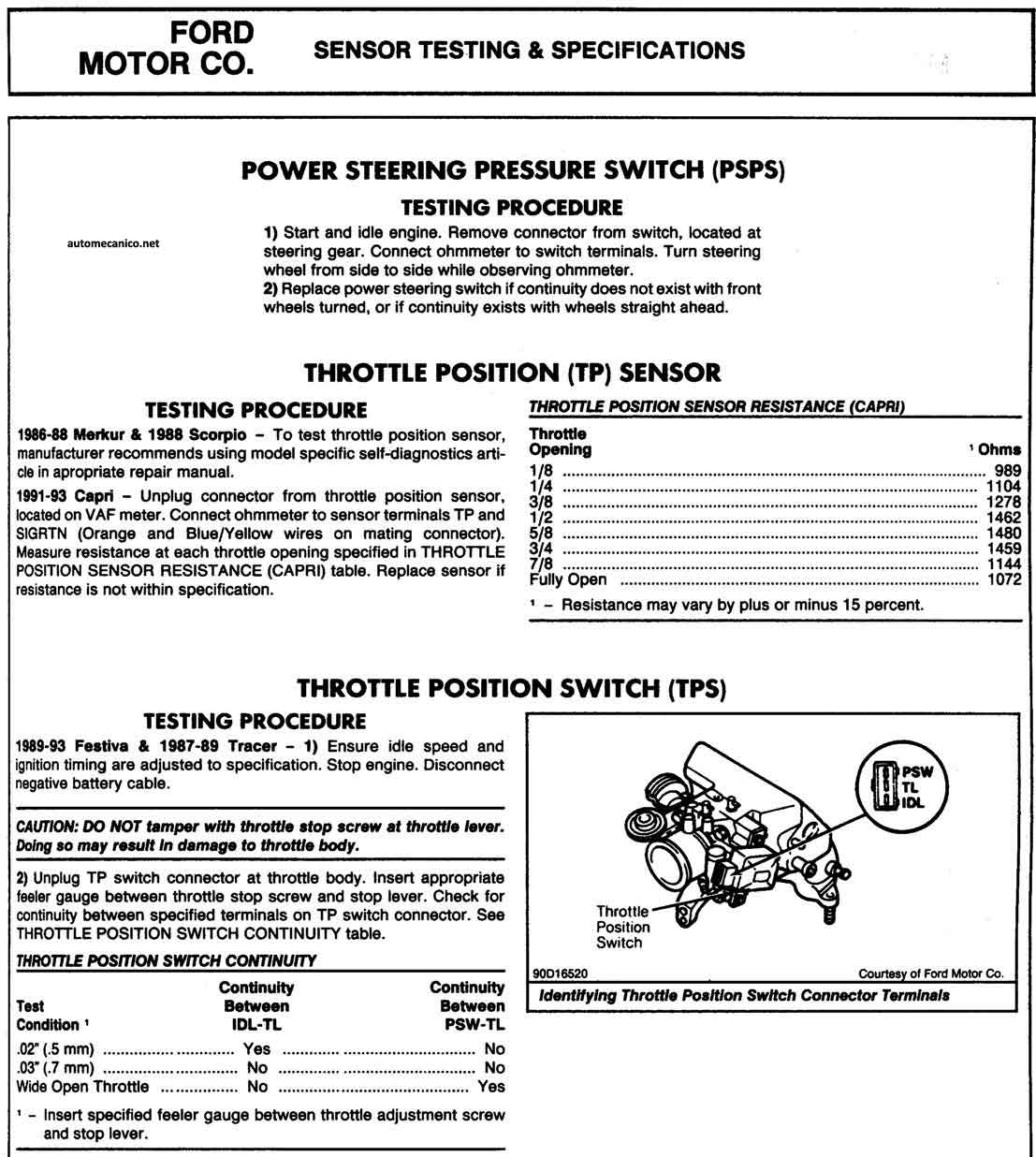

| DIRECCION / SWITCH | P/ STEERING PRESS. SWITCH [PSPS] |
| SENSOR DE POS. DE LA GARGANTA | THROTTLE POSITION [TP] SENSOR |
| SWITCH DE POS. DE LA GARGANTA | THROTTLE POS. [TP] SWITCH [TPS] |

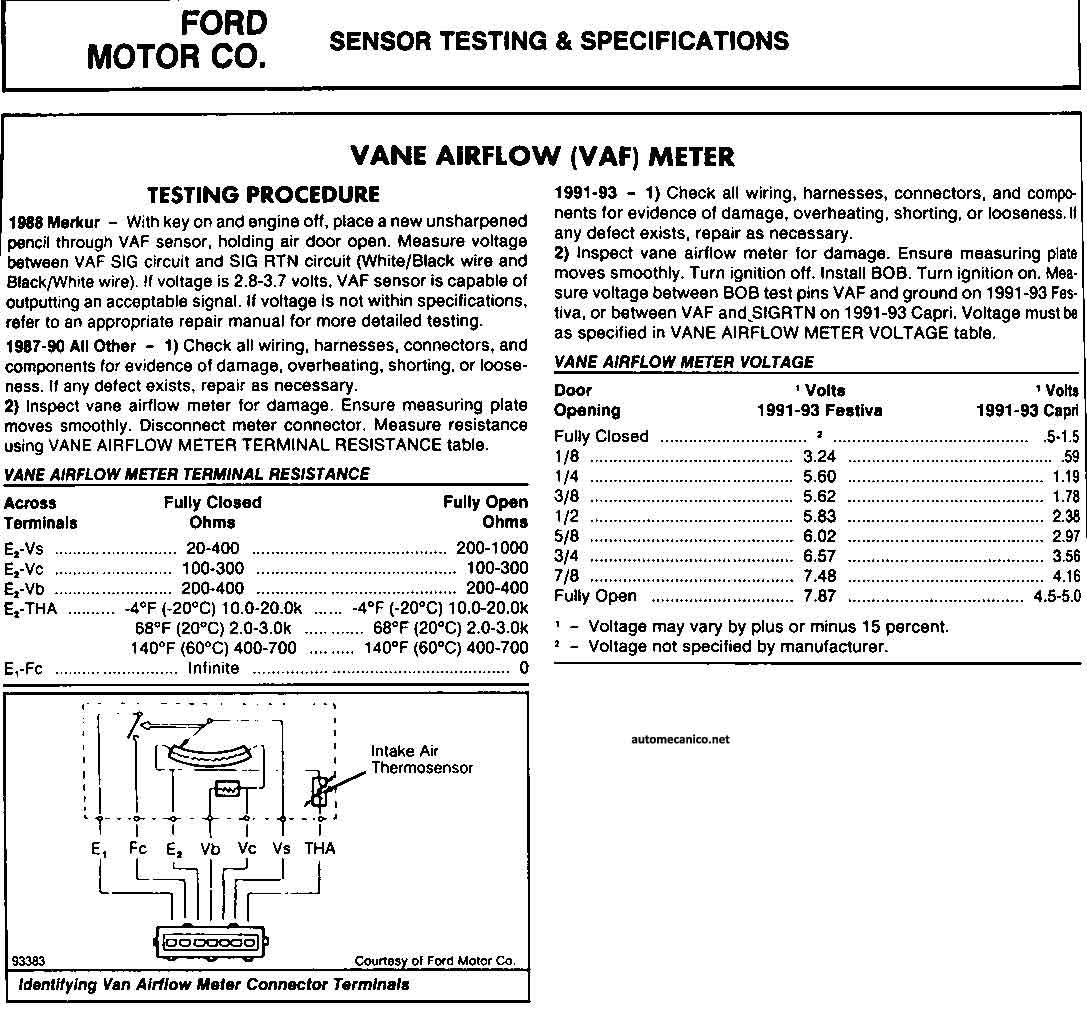

| MEDIDOR DE FLUJO DE AIRE | VANE AIR FLOW [VAF] METER |

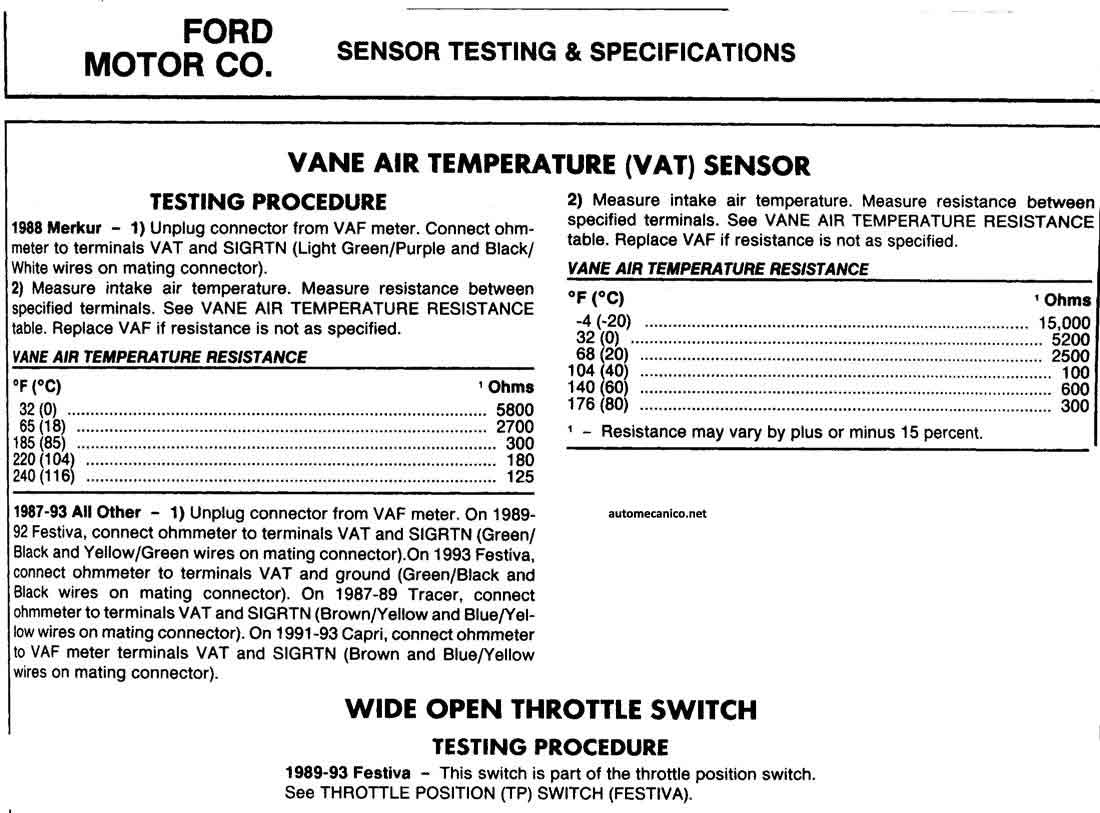

| SENSOR DE TEMP. | VANE AIR TEMP. [VAT] SENSOR |
| SWITCH - APERT. DE GARG. DE ACEL. | WIDE OPEN THROTTLE SWITCH |
