| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| - FORD MOTOR 1981/93 - 2.3L - AUTOMOVILES y CAMIONETAS - |
| 1981-84 - 2.3L FBC MCU / EEC - IV | UBIC. DE COMP. |
| 1984-86 - 2.3L OHC / FBC / EEC - IV | UBIC. DE COMP. |

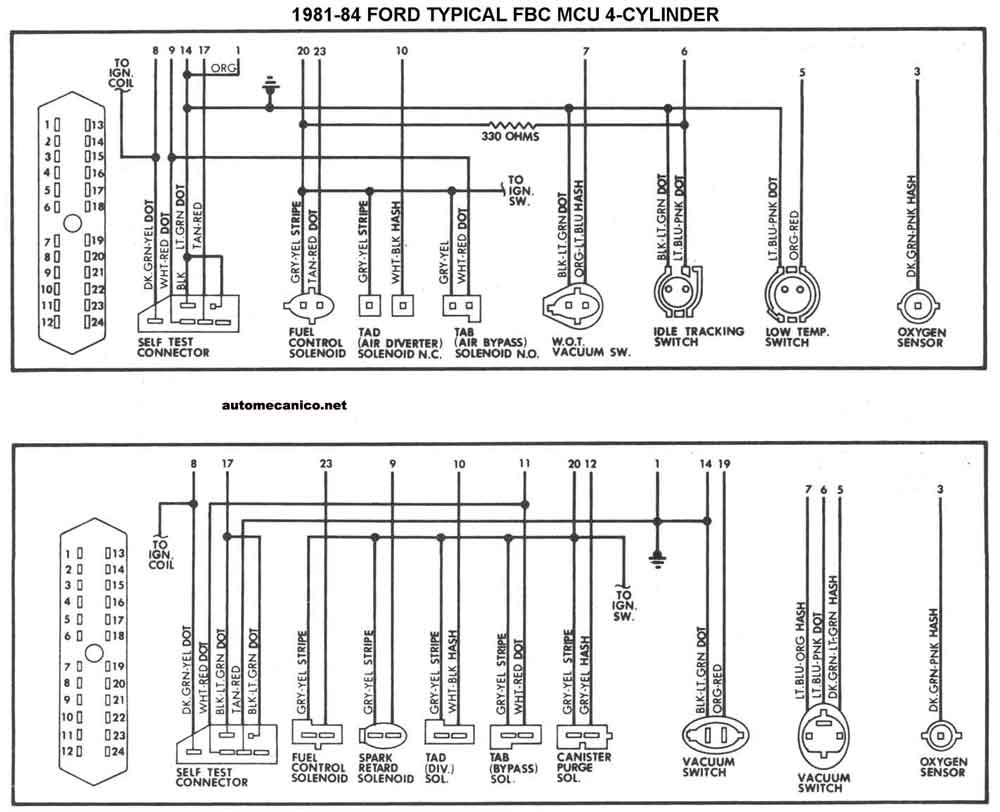

| 1981-84 - 2.3L FBC MCU EEC-VI | ESQUEMA ELECTRICO, |
| 1984 - 2.3L HSC / FBC EEC-VI | ESQUEMA ELECTRICO, |
| 1985-86 - 2.3L HSC / FBC EEC-VI | ESQUEMA ELECTRICO |
| 1983-88 - 2.3L EFI TURBO EEC-IV | UBIC. DE COMP. |

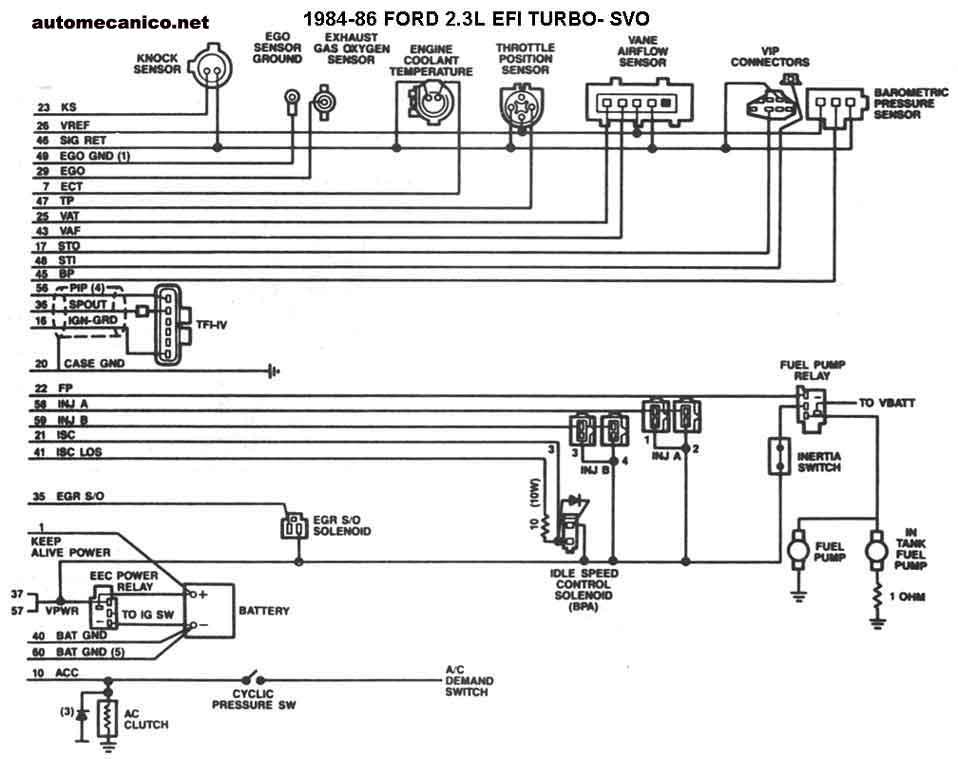

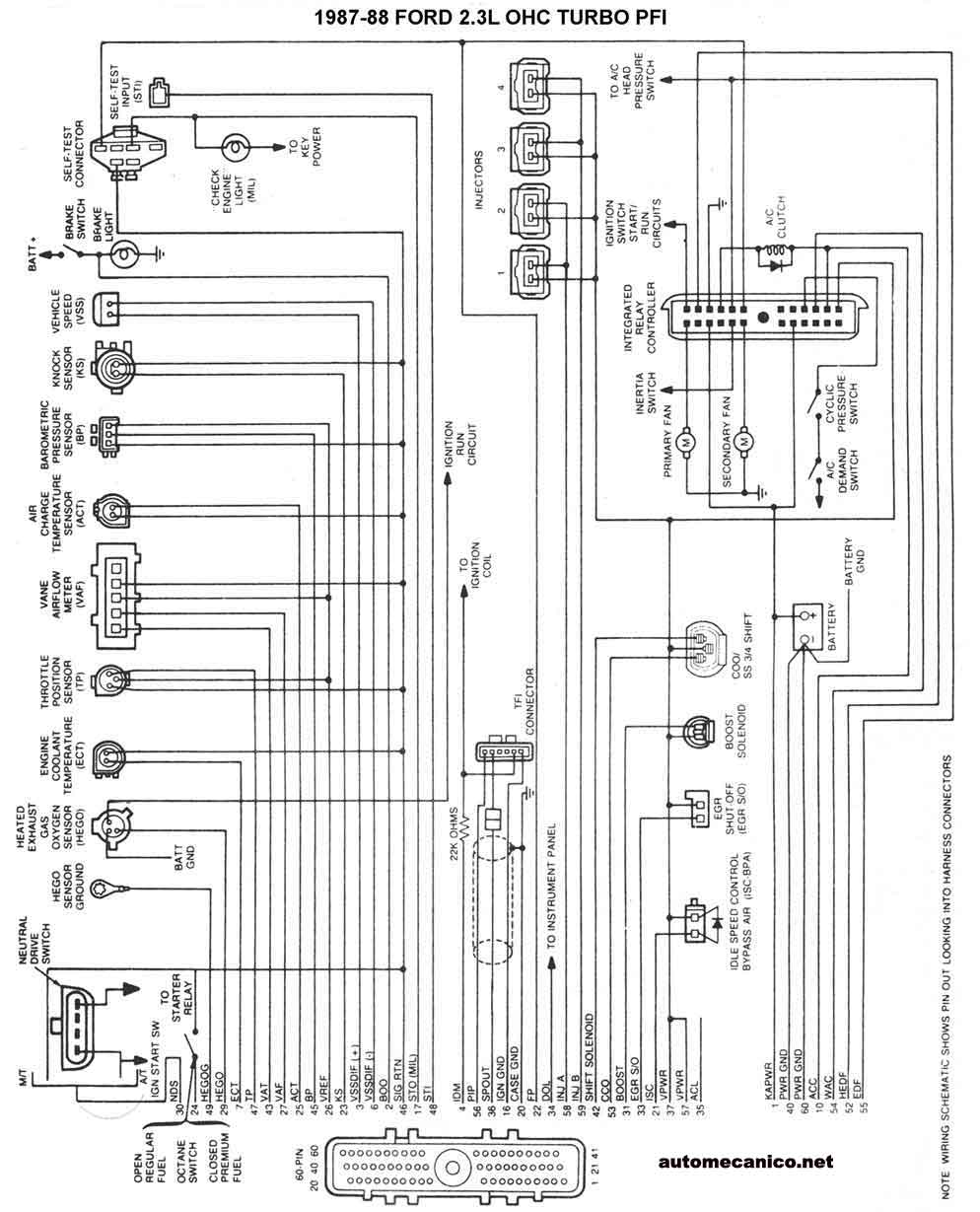

| 1984-86 - 2.3L EFI TURBO SVO EEC-VI | ESQUEMA ELECTRICO |
| 1987/88 - 2.3L PFI TURBO OHC EEC-VI | ESQUEMA ELECTRICO |
| 1989 - 2.3L EFI TURBO EEC-VI | ESQUEMA ELECTRICO |

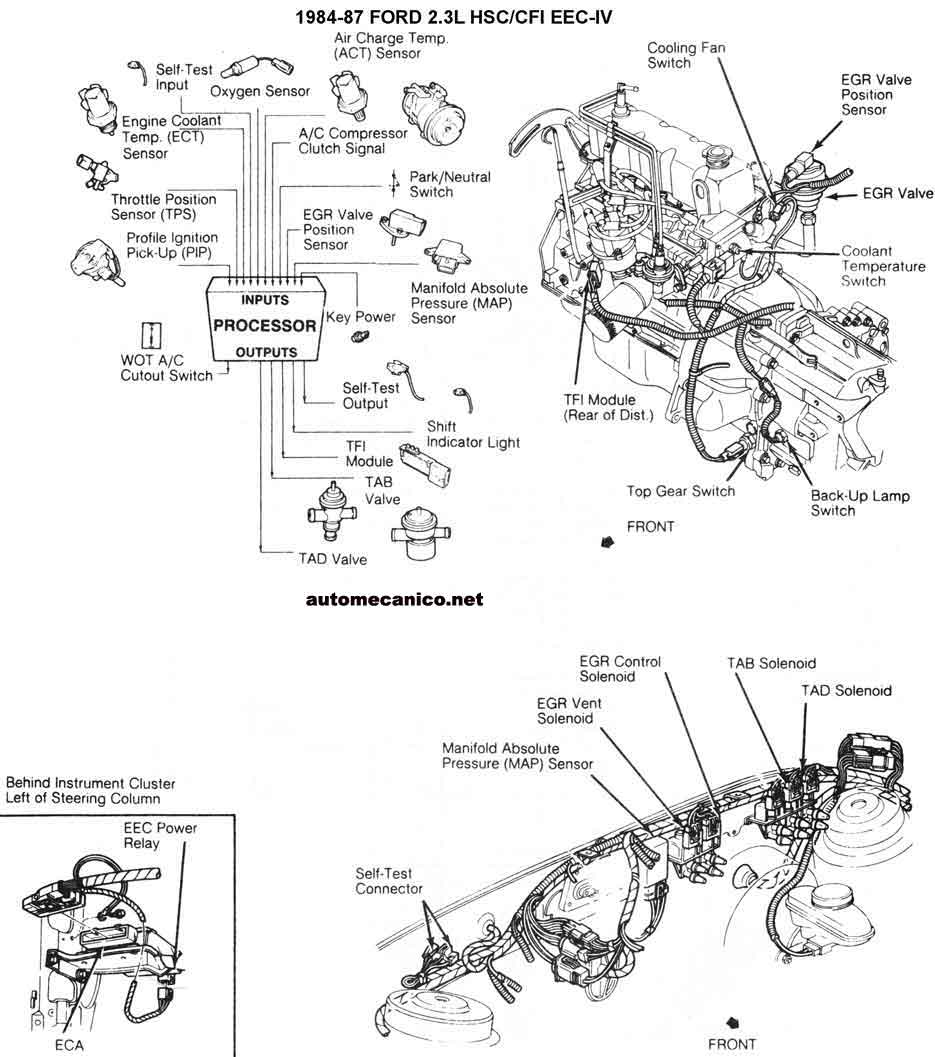

| 1984 -87 - 2.3L HSC CFI EEC-VI | UBIC. DE COMP. |

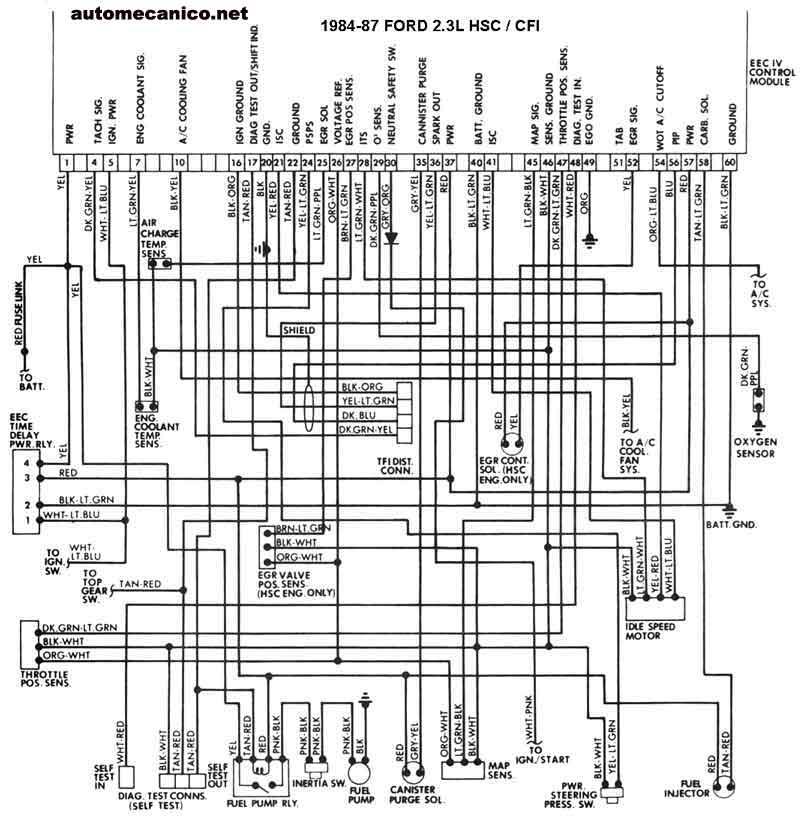

| 1984-87 - 2.3L HSC CFI EEC-VI | ESQUEMA ELECTRICO |

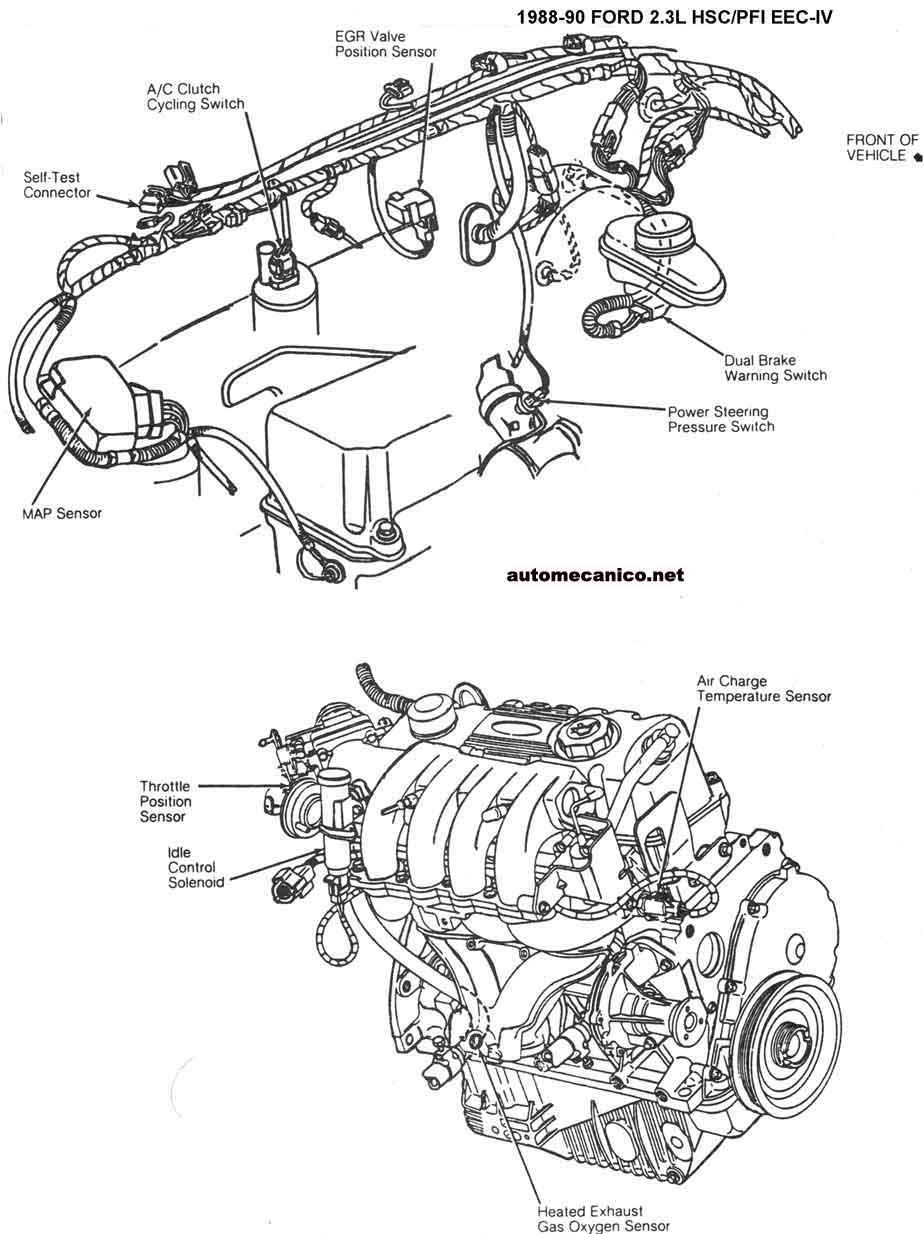

| 1988-90 - 2.3L HSC PFI EEC-VI | UBIC. DE COMP. |
| 1983-88 - 2.3L EFI TURBO EEC-IV | UBIC. DE COMP. |
| 1984-86 - 2.3L EFI TURBO SVO EEC-VI | ESQUEMA ELECTRICO |
| 1987/88 - 2.3L PFI TURBO OHC EEC-VI | ESQUEMA ELECTRICO |
| 1989 - 2.3L EFI TURBO EEC-VI | ESQUEMA ELECTRICO |
| 1984 -87 - 2.3L HSC CFI EEC-VI | UBIC. DE COMP. |
| 1984-87 - 2.3L HSC CFI EEC-VI | ESQUEMA ELECTRICO |
| 1988-90 - 2.3L HSC PFI EEC-VI | UBIC. DE COMP. |
| 1991 - 2.3L HSC PFI EEC-VI | UBIC. DE COMP. |
| 1992-93 - 2.3L HSC PFI EEC-VI | UBIC. DE COMP. |

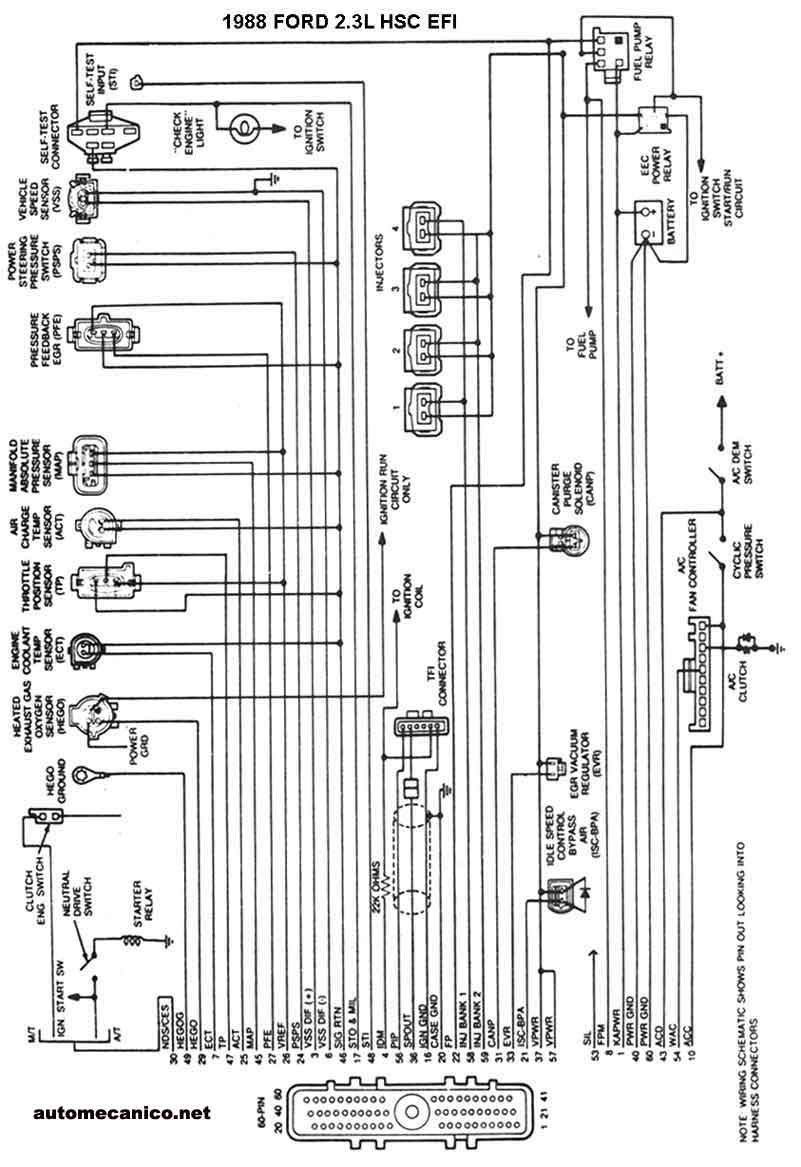

| 1988 - 2.3L HSC EFI EEC-VI | ESQUEMA ELECTRICO, |

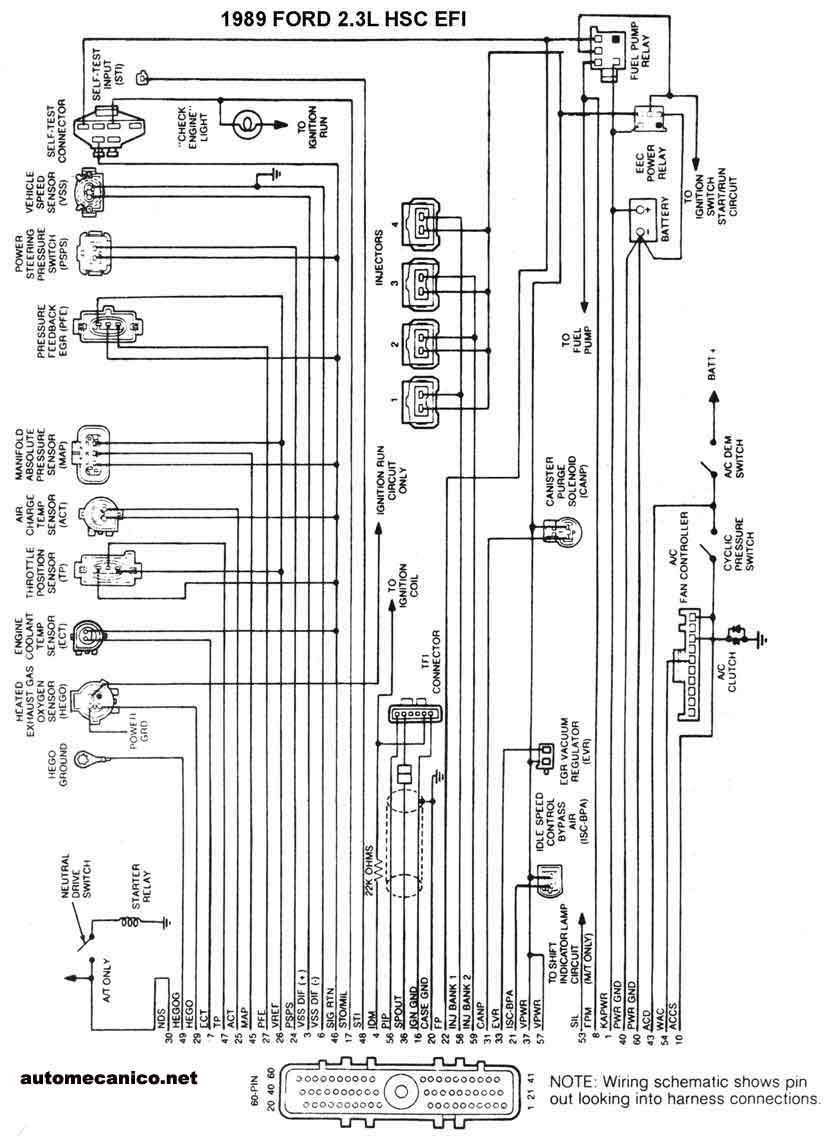

| 1989 - 2.3L HSC EFI EEC-VI | ESQUEMA ELECTRICO |

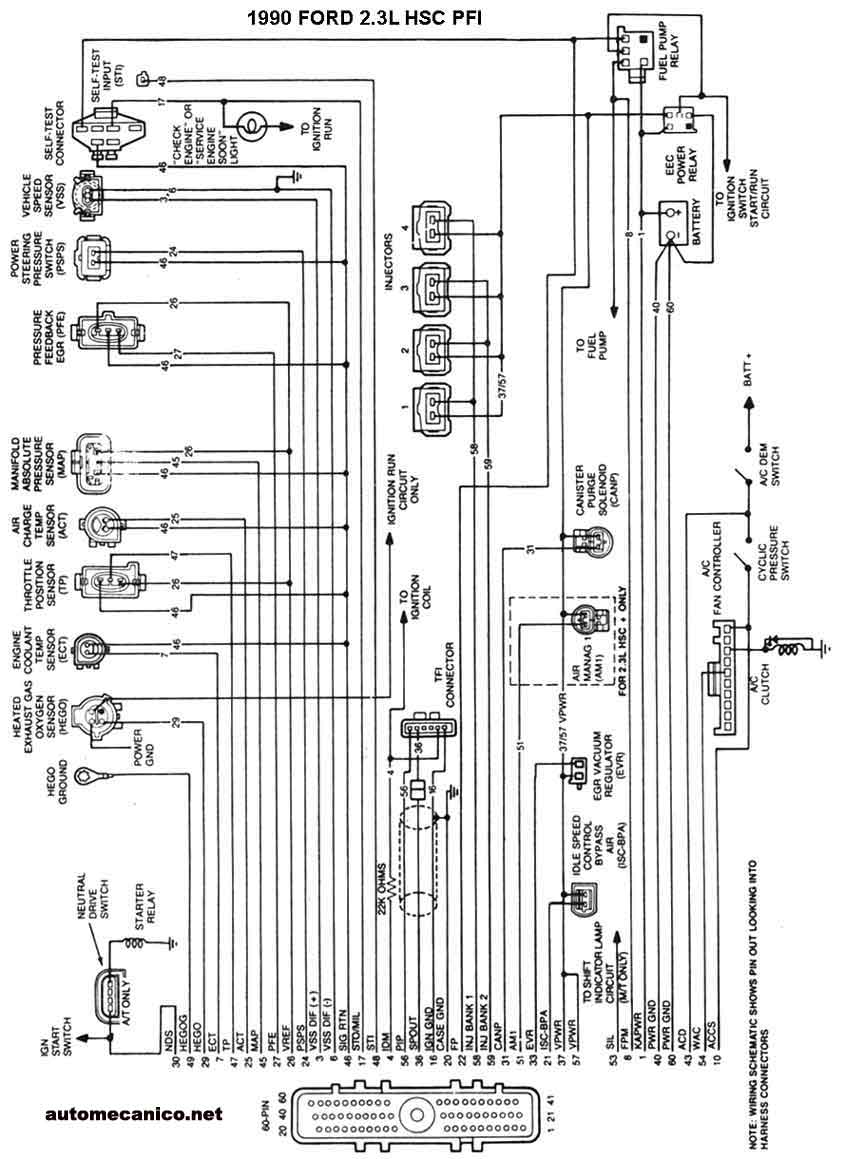

| 1990 - 2.3L HSC PFI EEC-VI | ESQUEMA ELECTRICO |

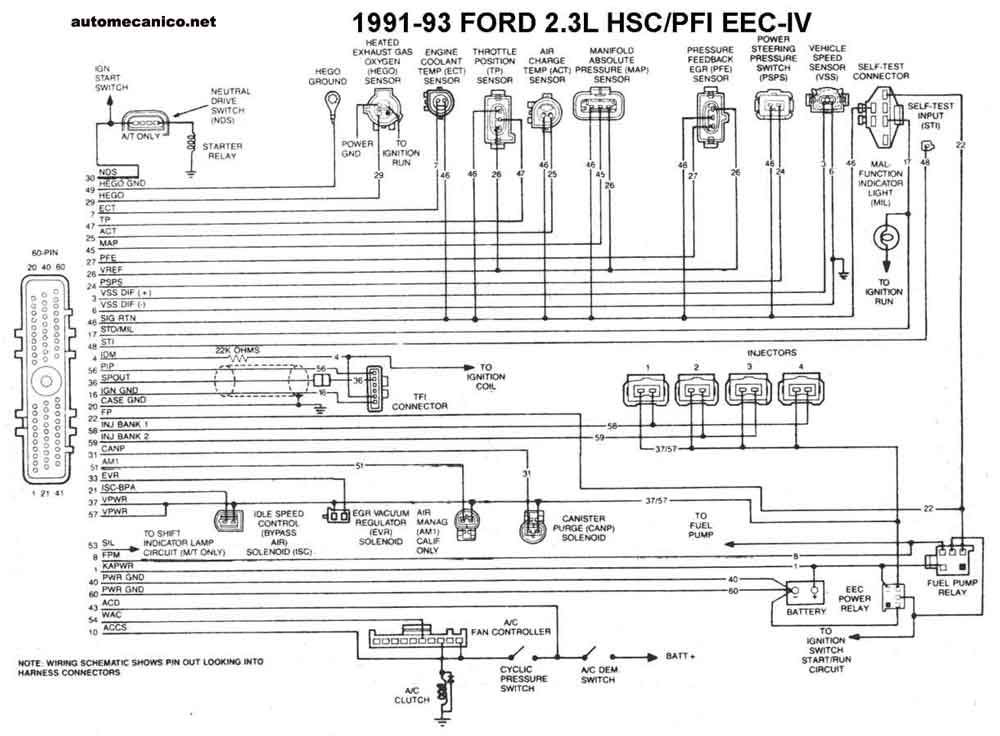

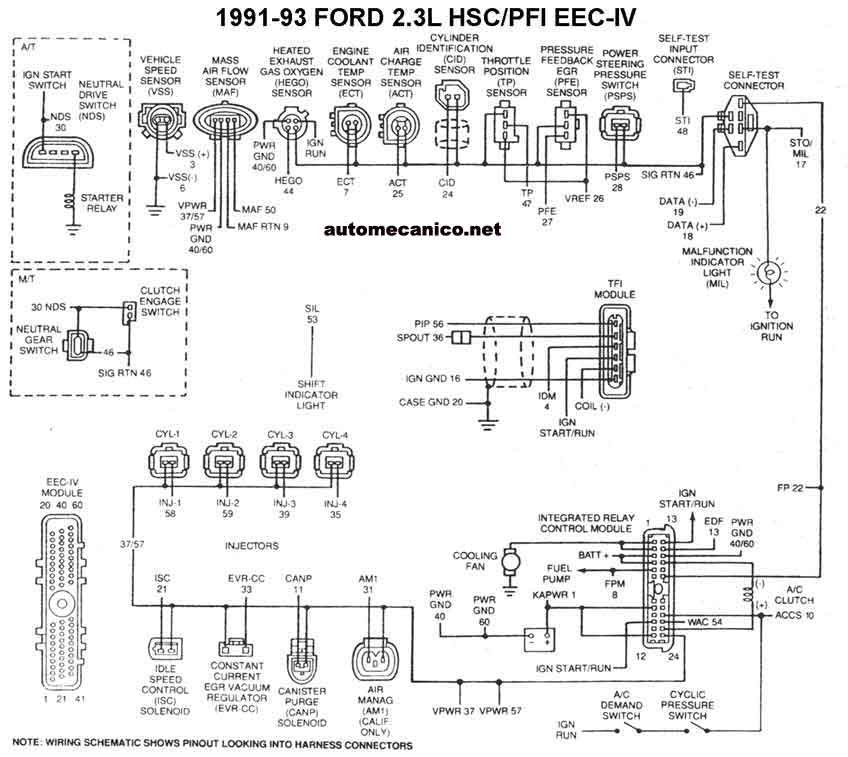

| 1991-93 - 2.3L HSC PFI EEC-VI 1/2 | ESQUEMA ELECTRICO |
| 1991-93 - 2.3L HSC PFI EEC-VI 2/2 | ESQUEMA ELECTRICO |

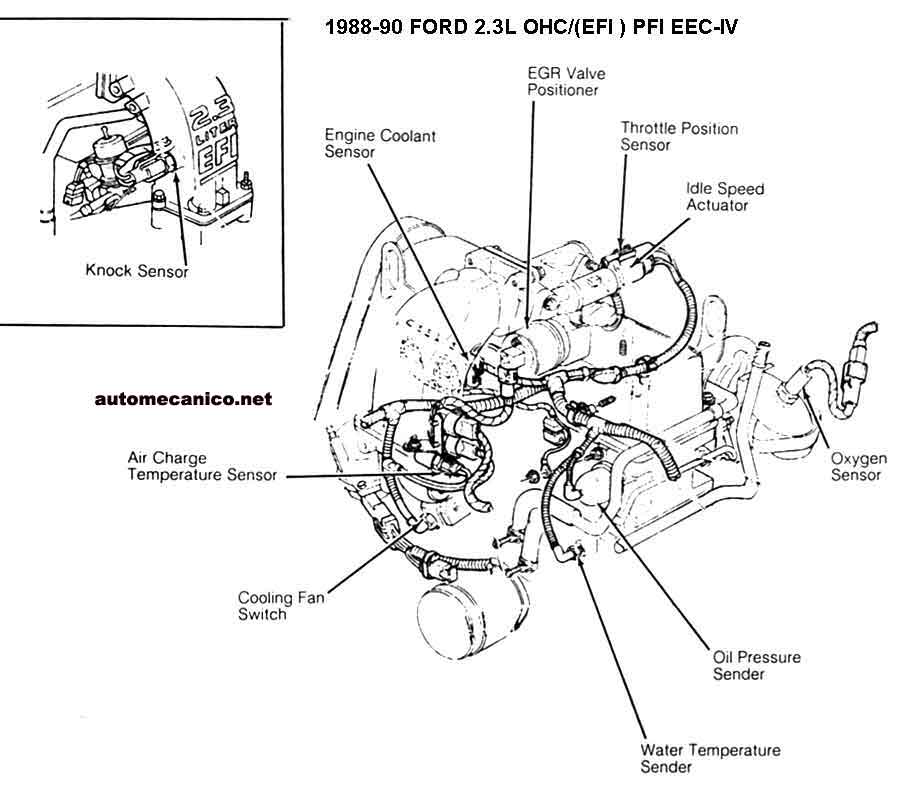

| 1988-90 - 2.3L OHC EFI/PFI EEC-VI | UBIC. DE COMP. |

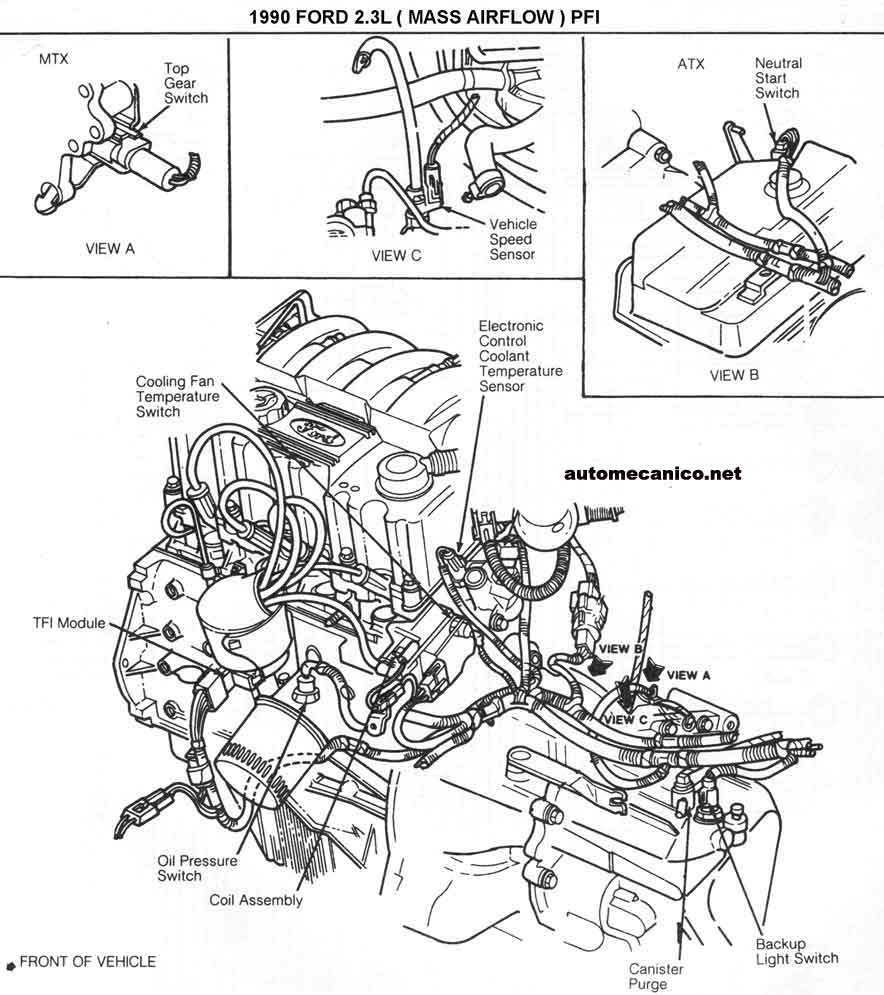

| 1990 - 2.3L OHC EFI/PFI EEC-VI MASS AIR | UBIC. DE COMP. |

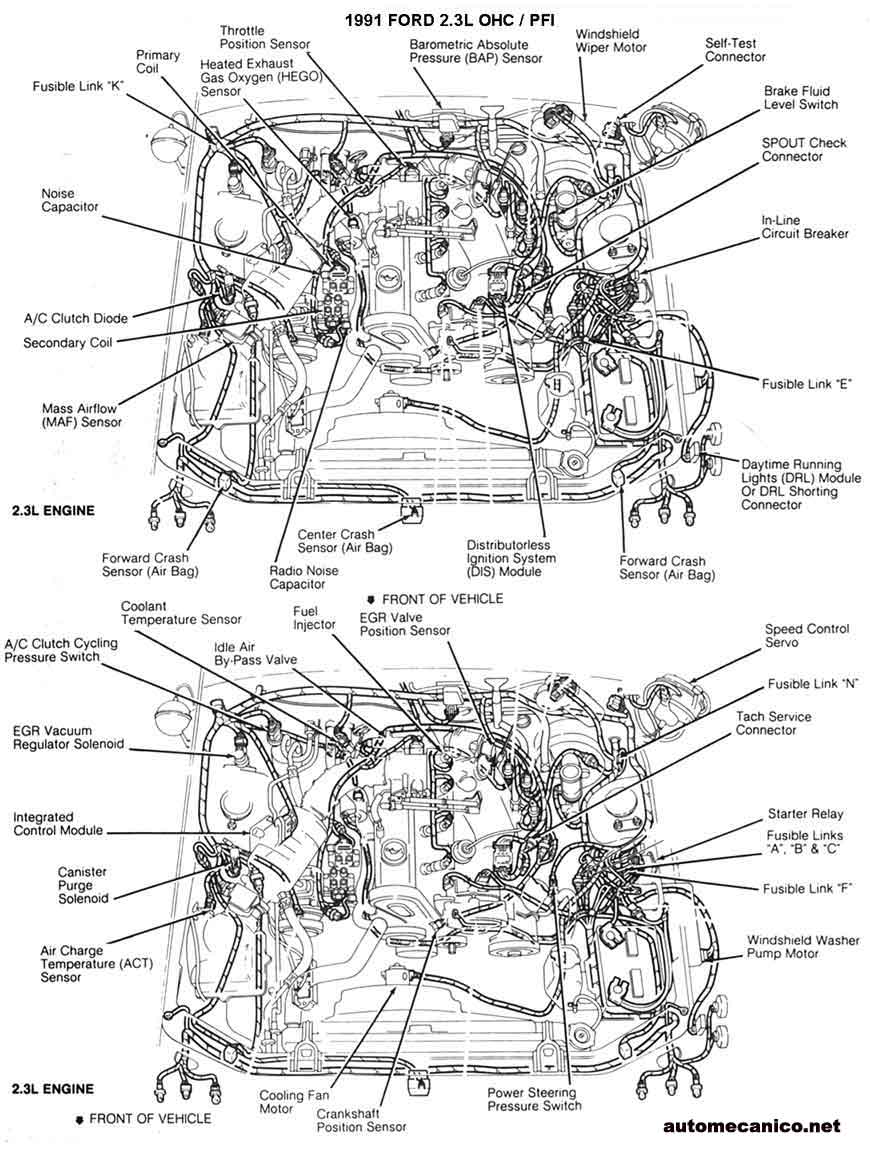

| 1991 - 2.3L OHC PFI EEC-VI | UBIC. DE COMP. |
| 1992-93 - 2.3L OHC PFI EEC-VI | UBIC. DE COMP. |

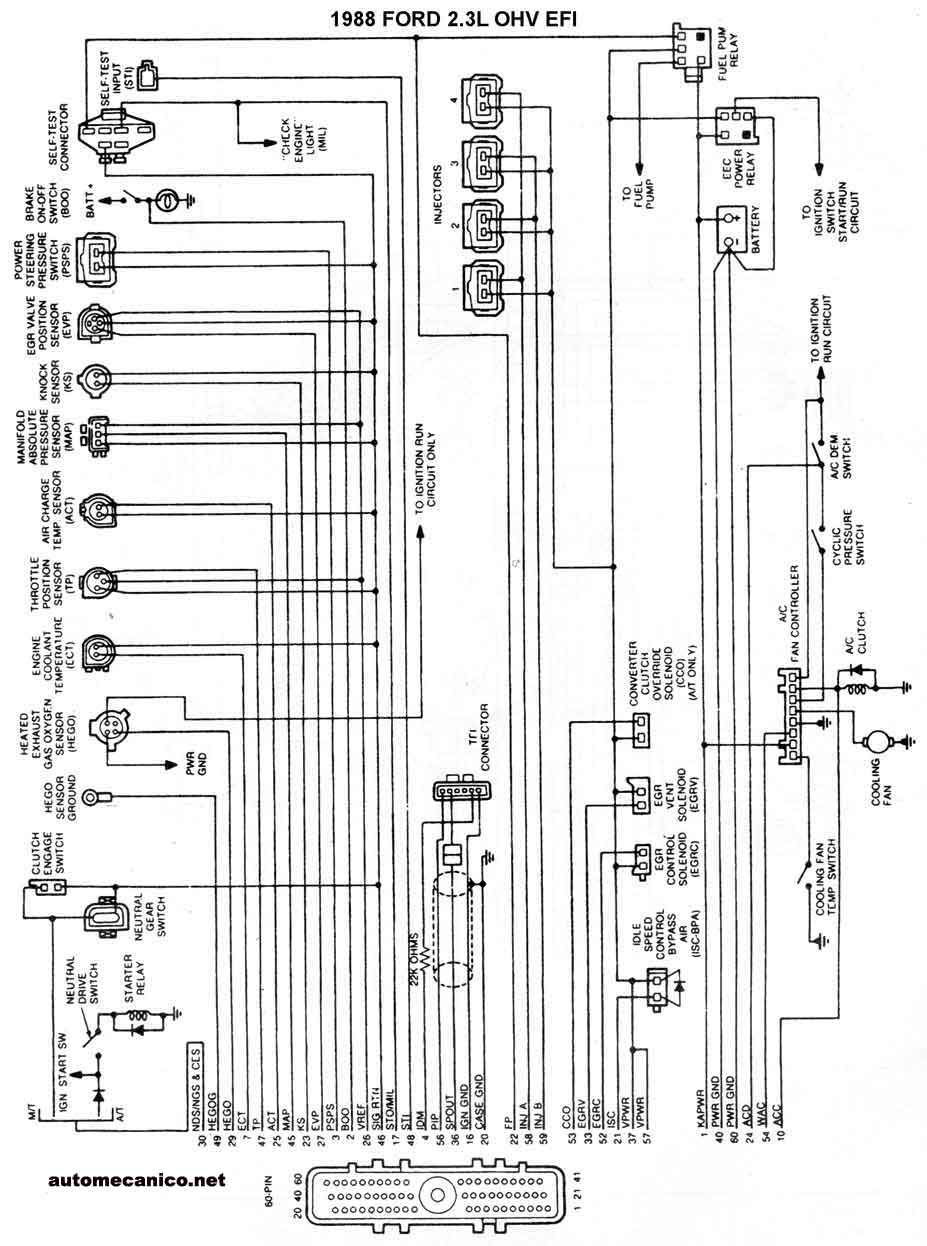

| 1988 - 2.3L OHC EFI/ EEC-VI | ESQUEMA ELECTRICO |

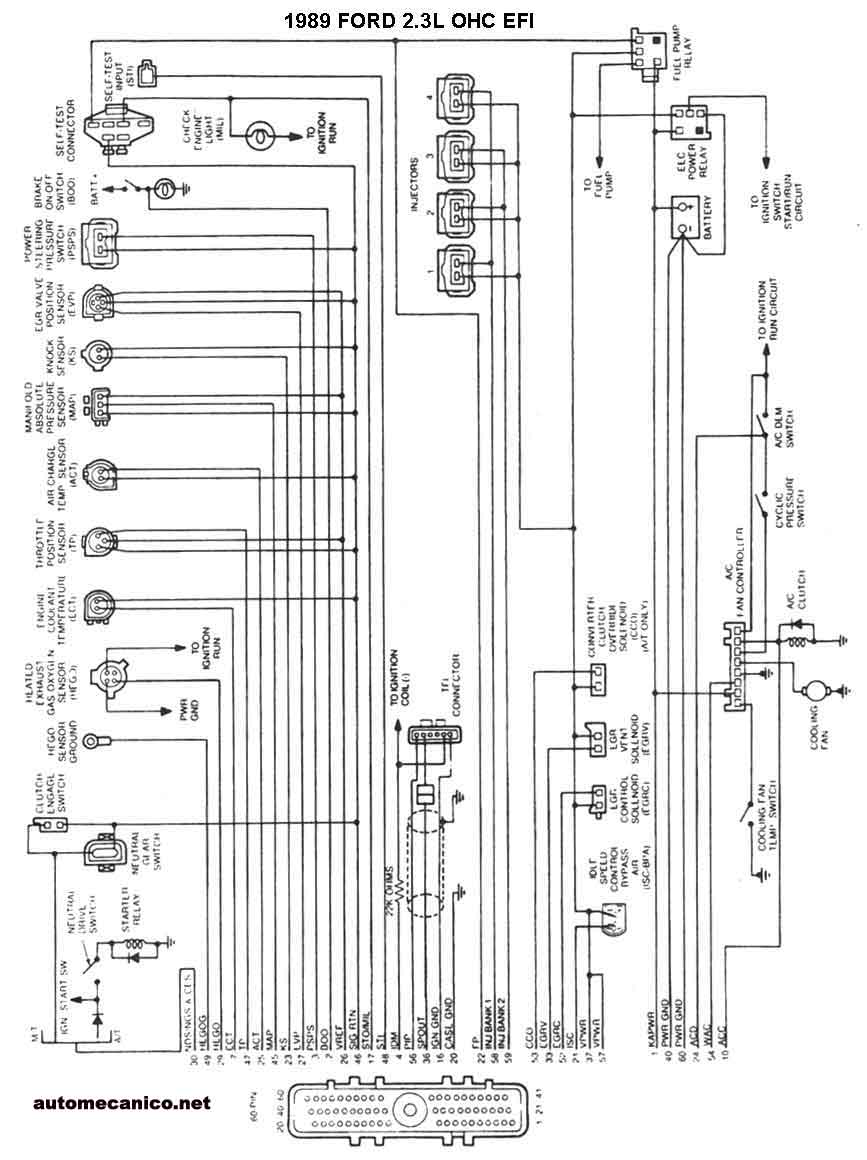

| 1989 - 2.3L OHC EFI EEC-VI | ESQUEMA ELECTRICO |

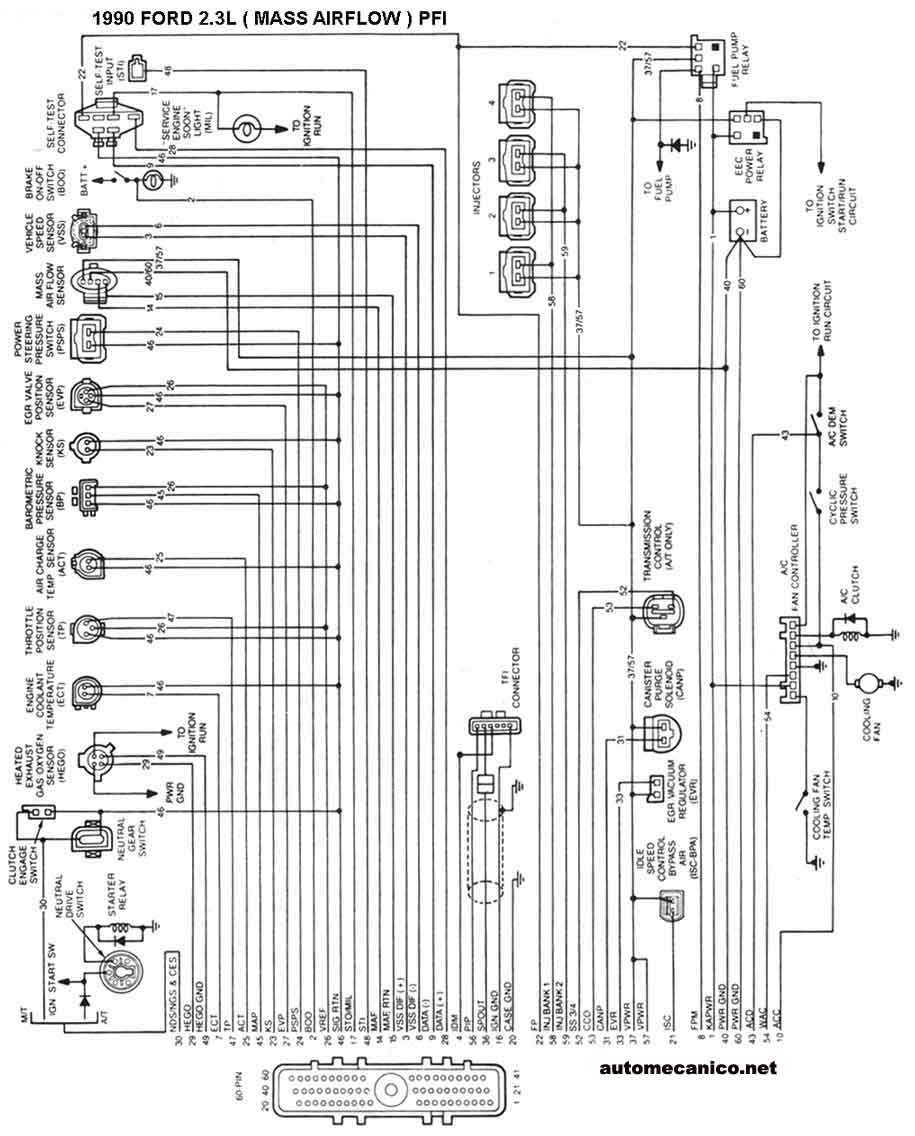

| 1990 - 2.3L OHC PFI EEC-VI MASS AIR | ESQUEMA ELECTRICO |

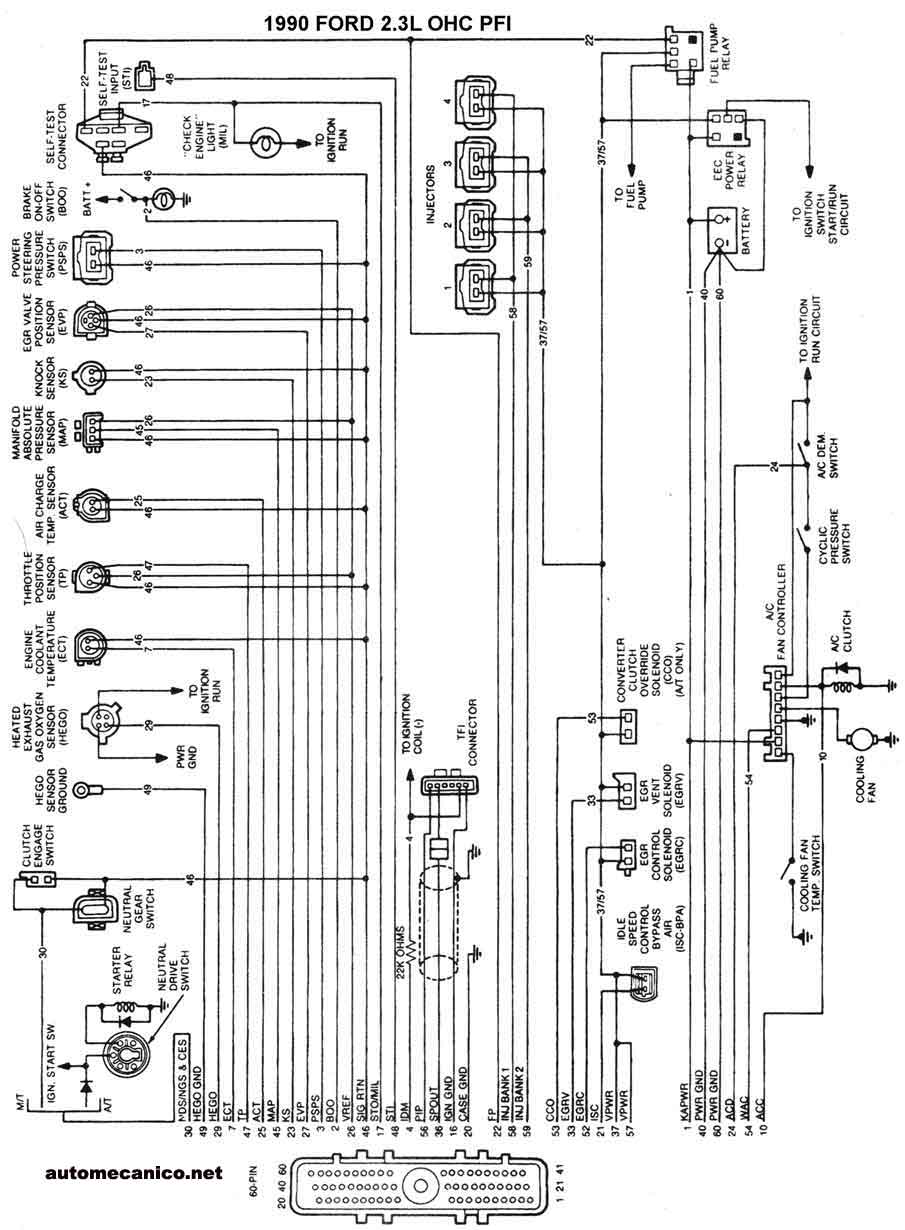

| 1990 - 2.3L OHC PFI EEC-VI | ESQUEMA ELECTRICO |

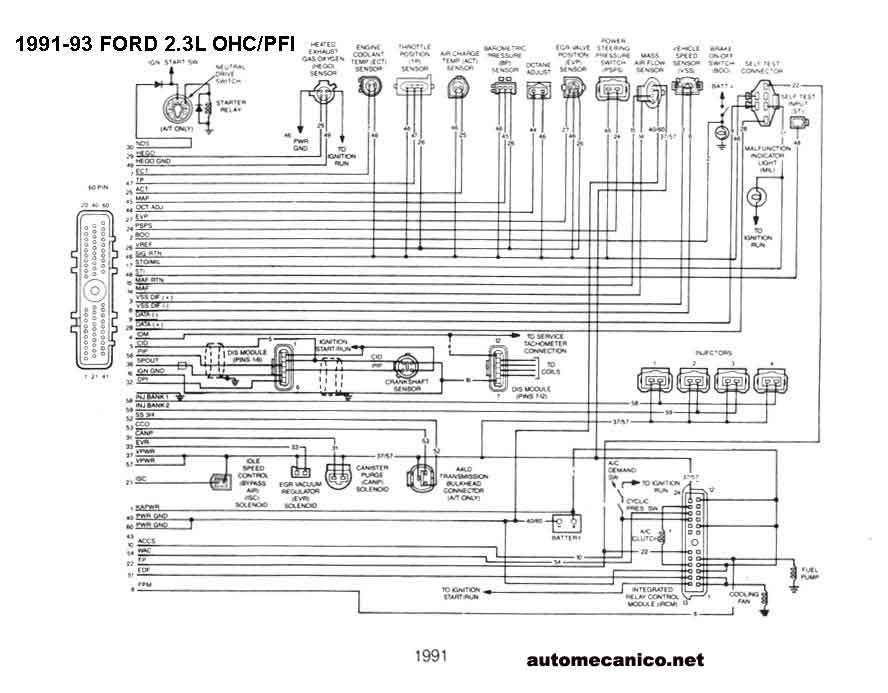

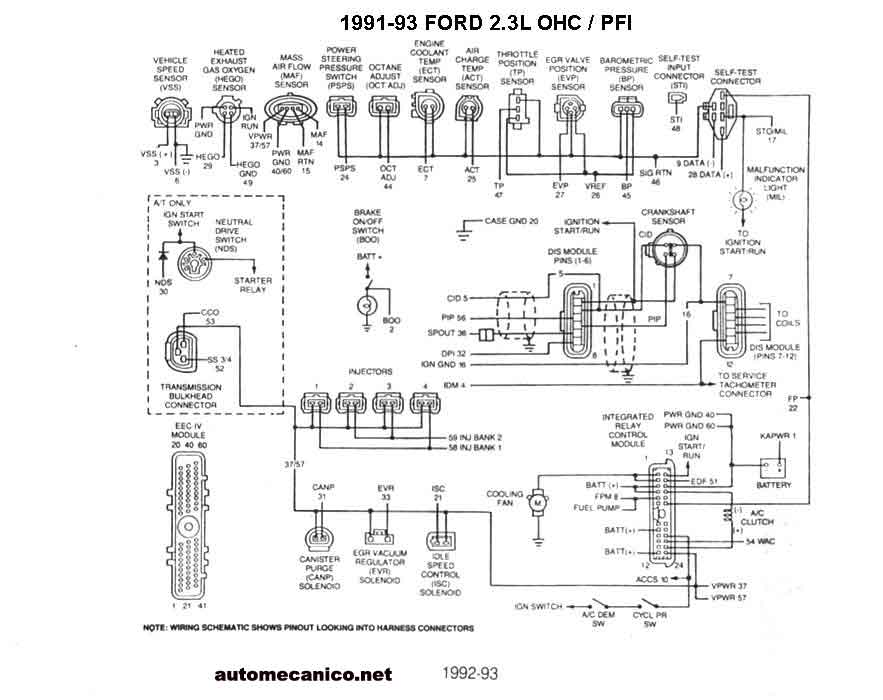

| 1991 - 2.3L OHC EFI/PFI EEC-VI | ESQUEMA ELECTRICO |
| 1992-93 - 2.3L OHC EFI/PFI EEC-VI | ESQUEMA ELECTRICO |
| LIGHT TRUCKS y VANS [CAMIONETAS] | |

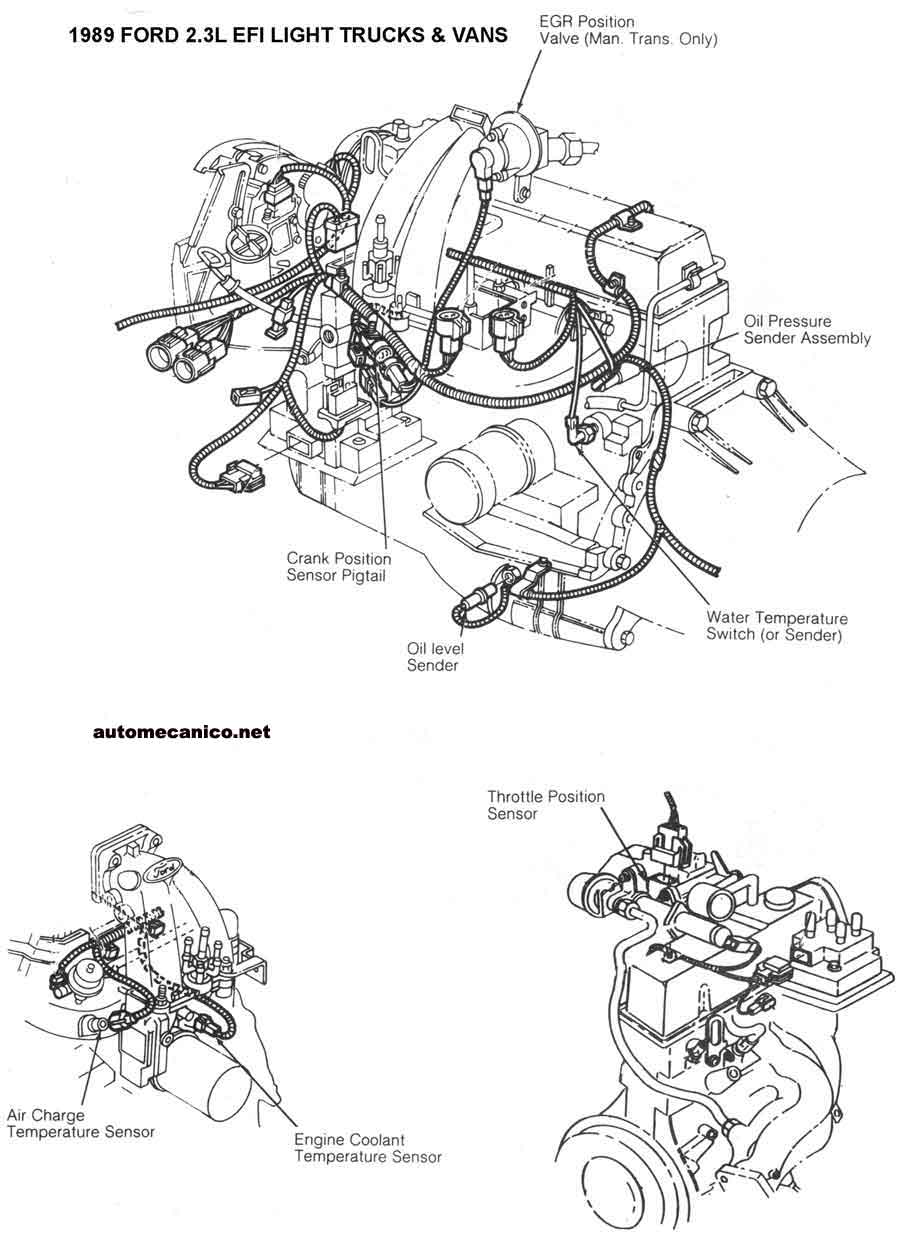

| 1989 - 2.3L EFI . LIGEROS Y VANS | UBIC. DE COMP. |

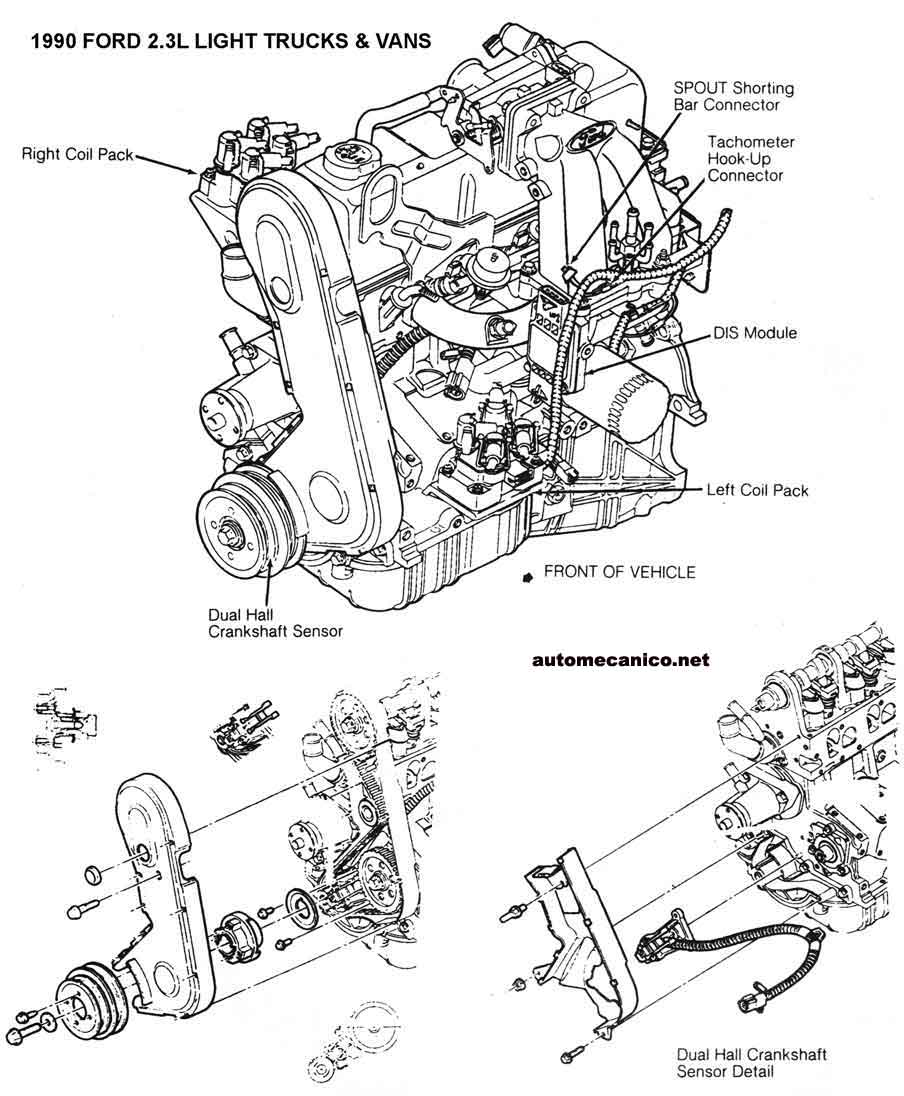

| 1990 - 2.3L PFI . LIGEROS Y VANS | UBIC. DE COMP. |

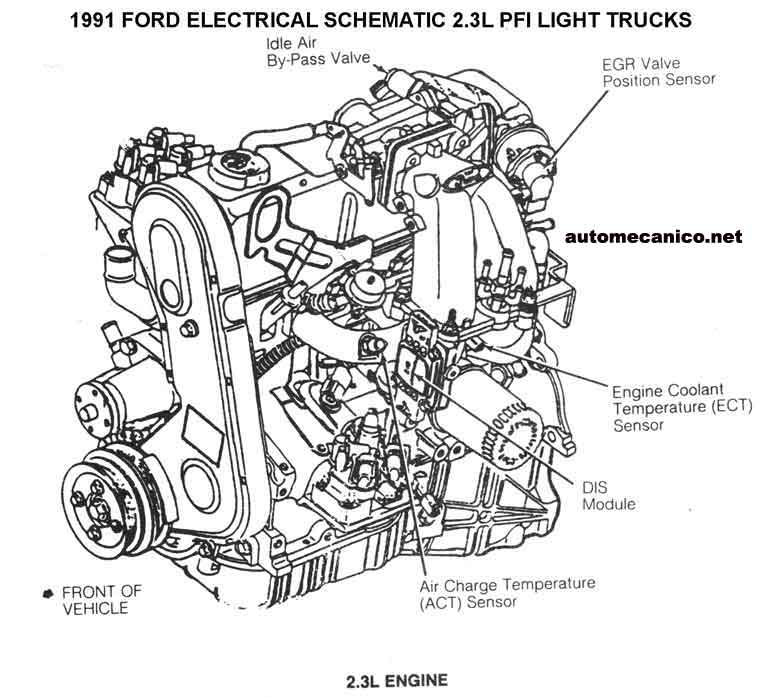

| 1991 - 2.3L PFI . LIGEROS Y VANS | UBIC. DE COMP. |
| 1992-93 - 2.3L PFI . LIGEROS Y VANS | UBIC. DE COMP. |

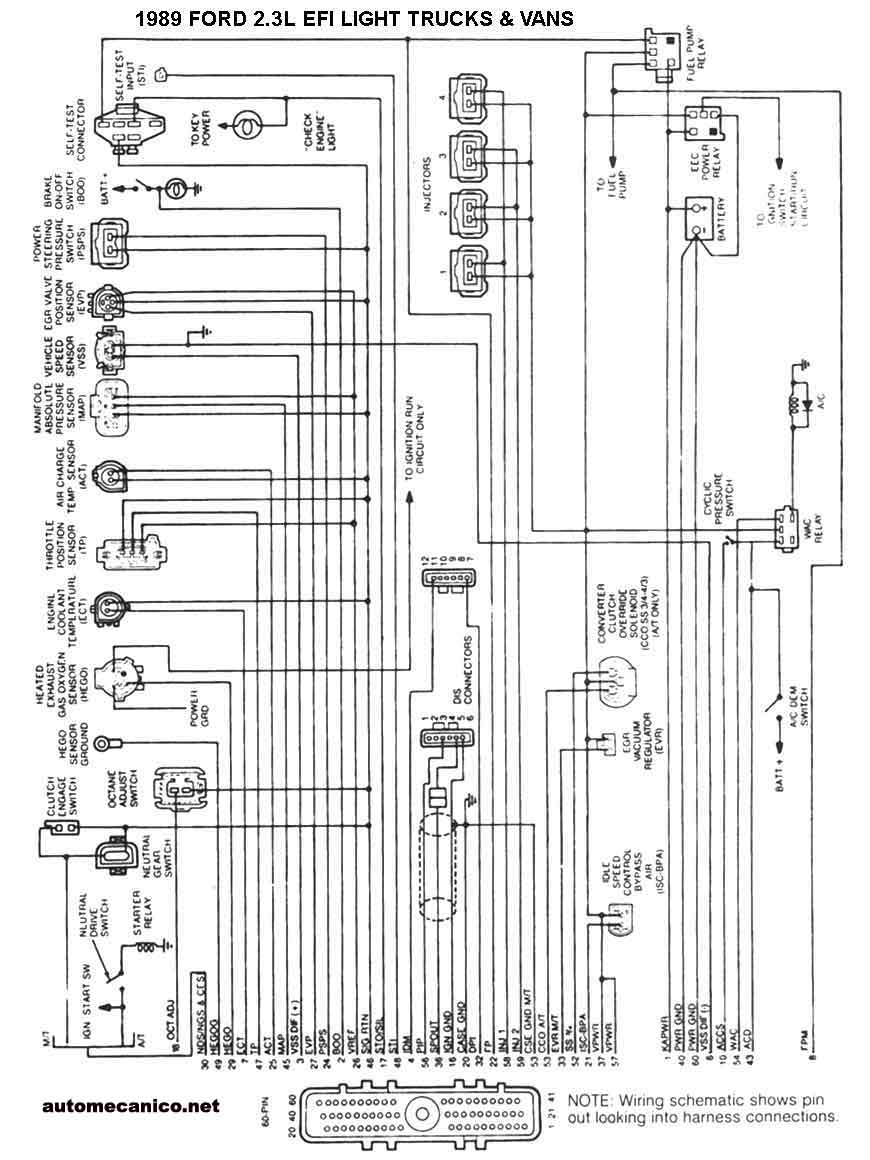

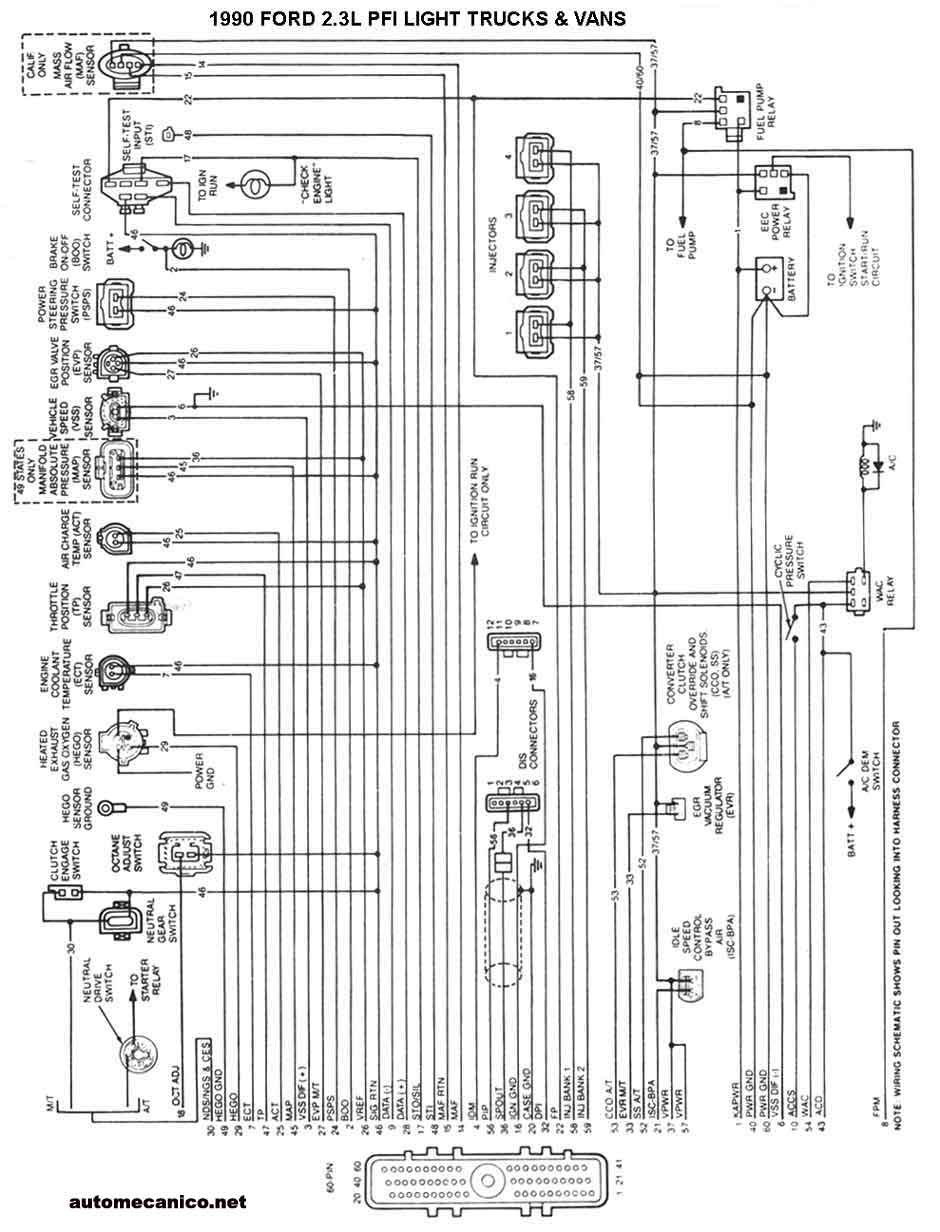

| 1989 - 2.3L EFI . LIGEROS Y VANS | ESQUEMA ELECTRICO |
| 1990 - 2.3L PFI . LIGEROS Y VANS | ESQUEMA ELECTRICO |
| 1991 - 2.3L PFI . LIGEROS Y VANS | ESQUEMA ELECTRICO |

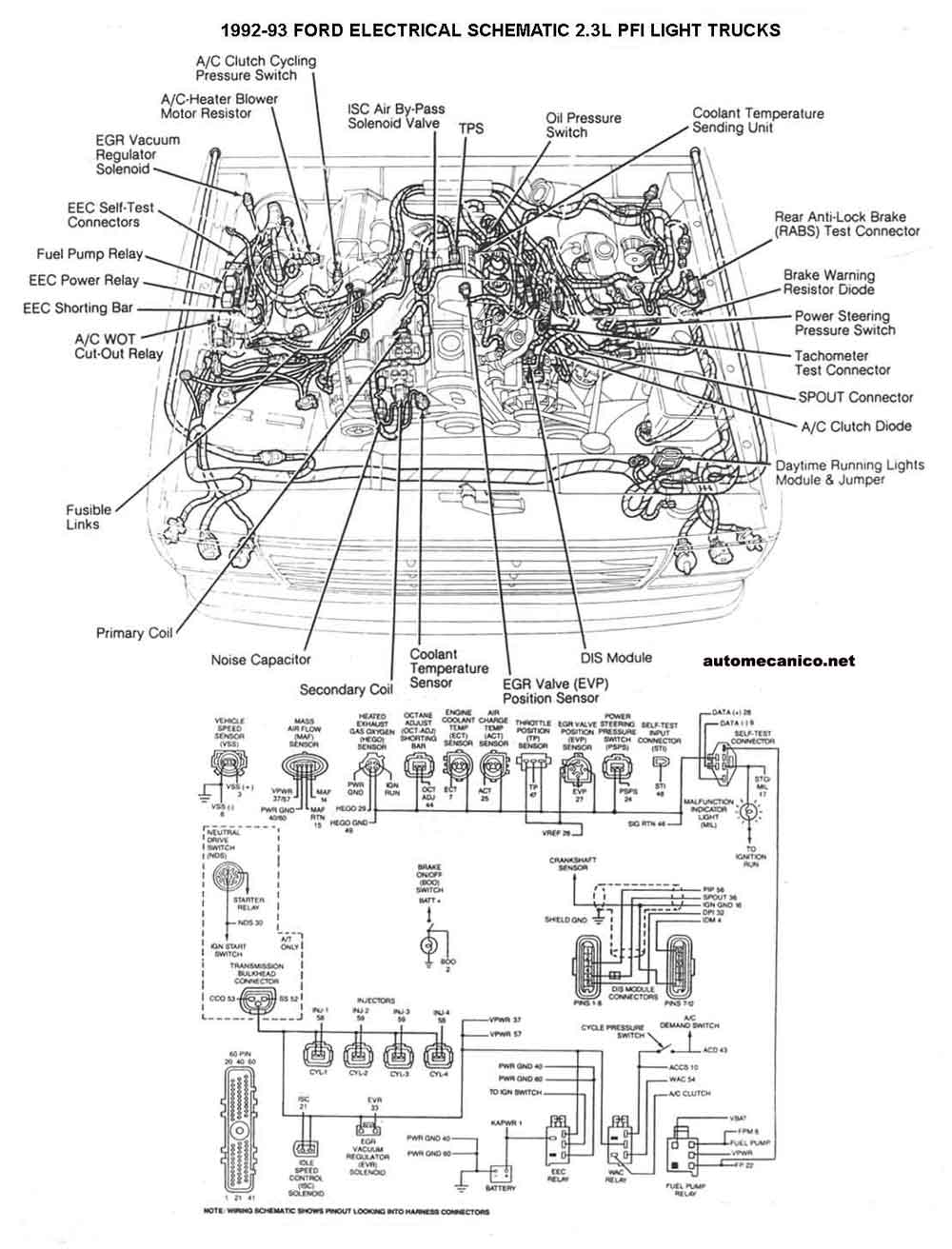

| 1992-93 - 2.3L PFI . LIGEROS Y VANS | ESQUEMA ELECTRICO |
