DIAGRAMAS - ESQUEMAS GRAPHICS - MECANICA AUTOMOTRIZ FORD 1988/93

Diagramas, FORD: COMPONENTES Y SENSORES - 1988/93 - 3.0L, 3.2L-
Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion

En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad.
- FORD - 1988/93 - 3.0L, 3.2L - ESQUEMAS - DIAGRAMAS - COMPONENTES - SENSORES -

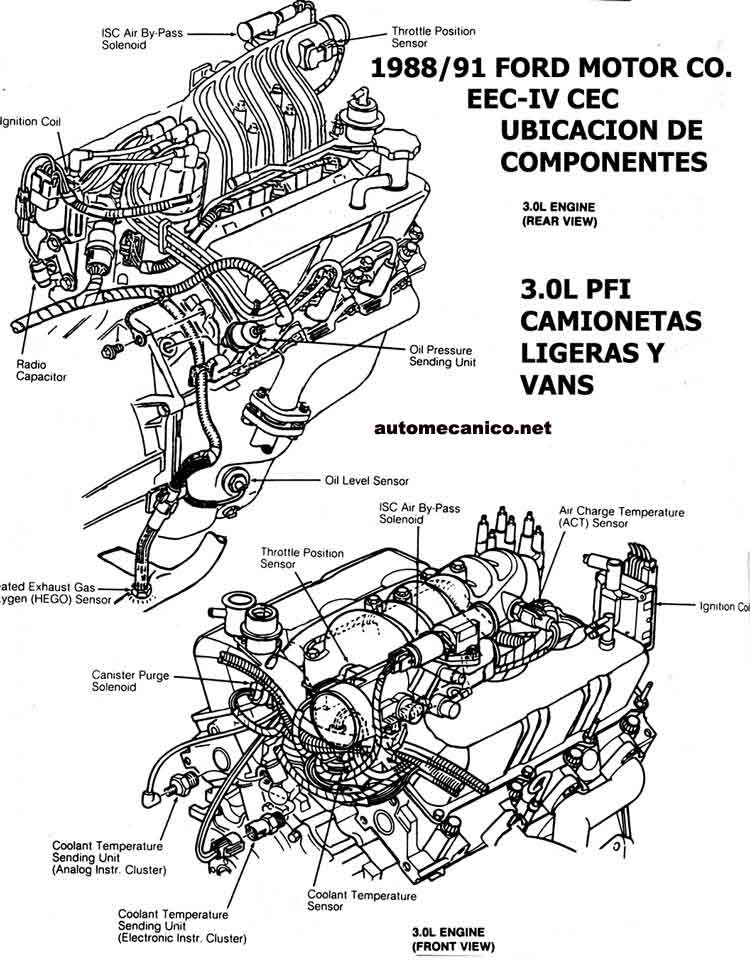

1988/91 - 3.0L PFI EEC-IV UBIC. DE COMP. VEHIC. MED. Y VANS

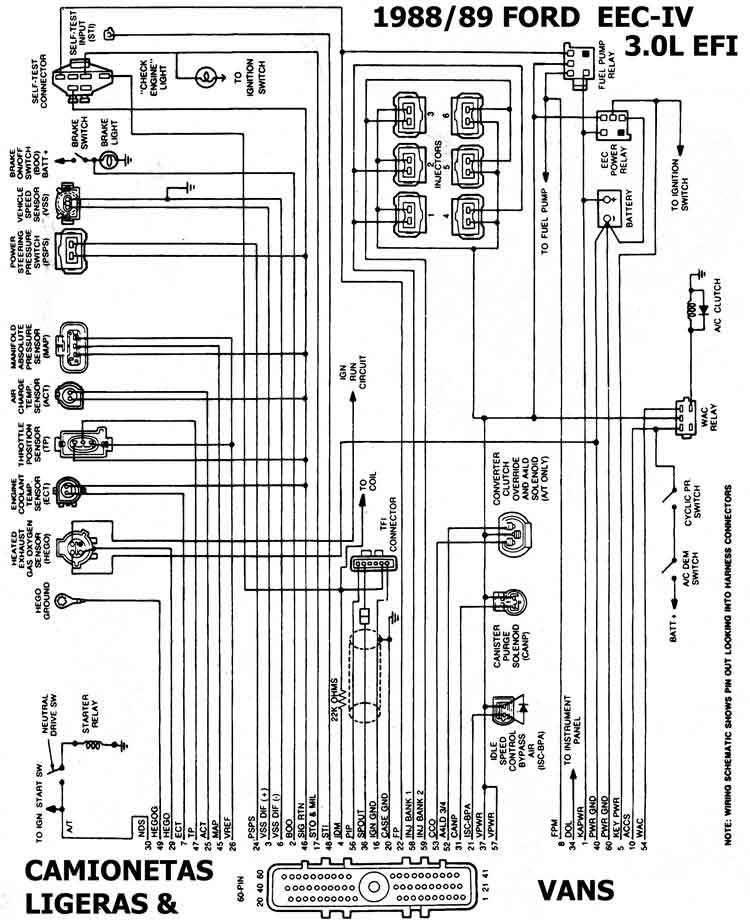

1988/89 - 3.0L PFI EEC-IV ESQUEMA ELECT. VEHIC. MED. Y VANS

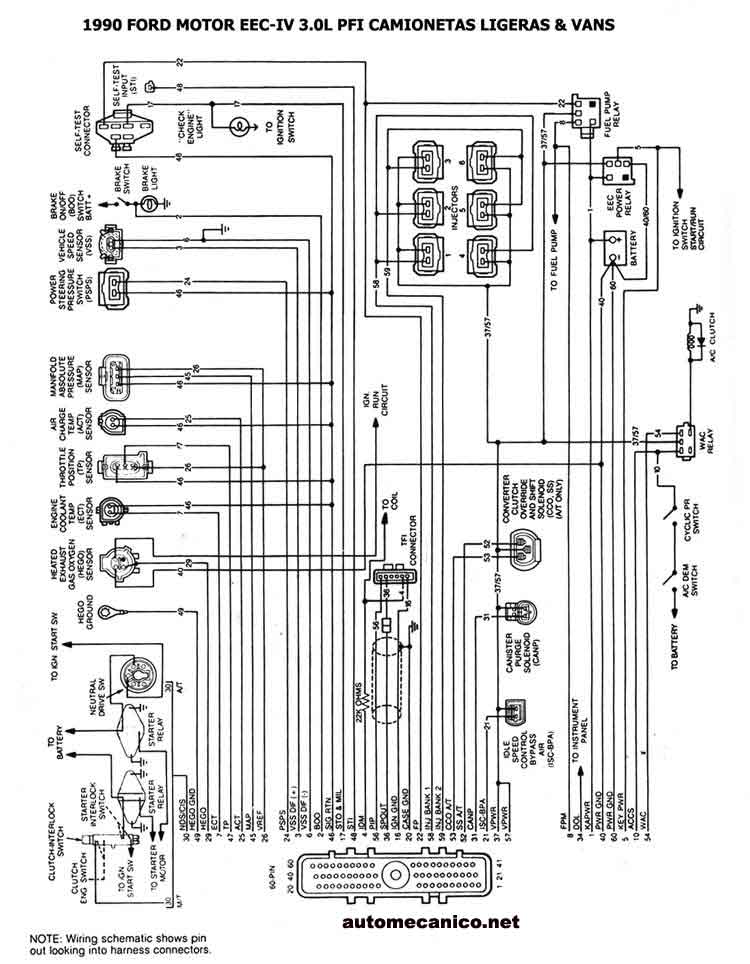

1990 - 3.0L PFI EEC-IV ESQUEMA ELECT. VEHIC. MED. Y VANS

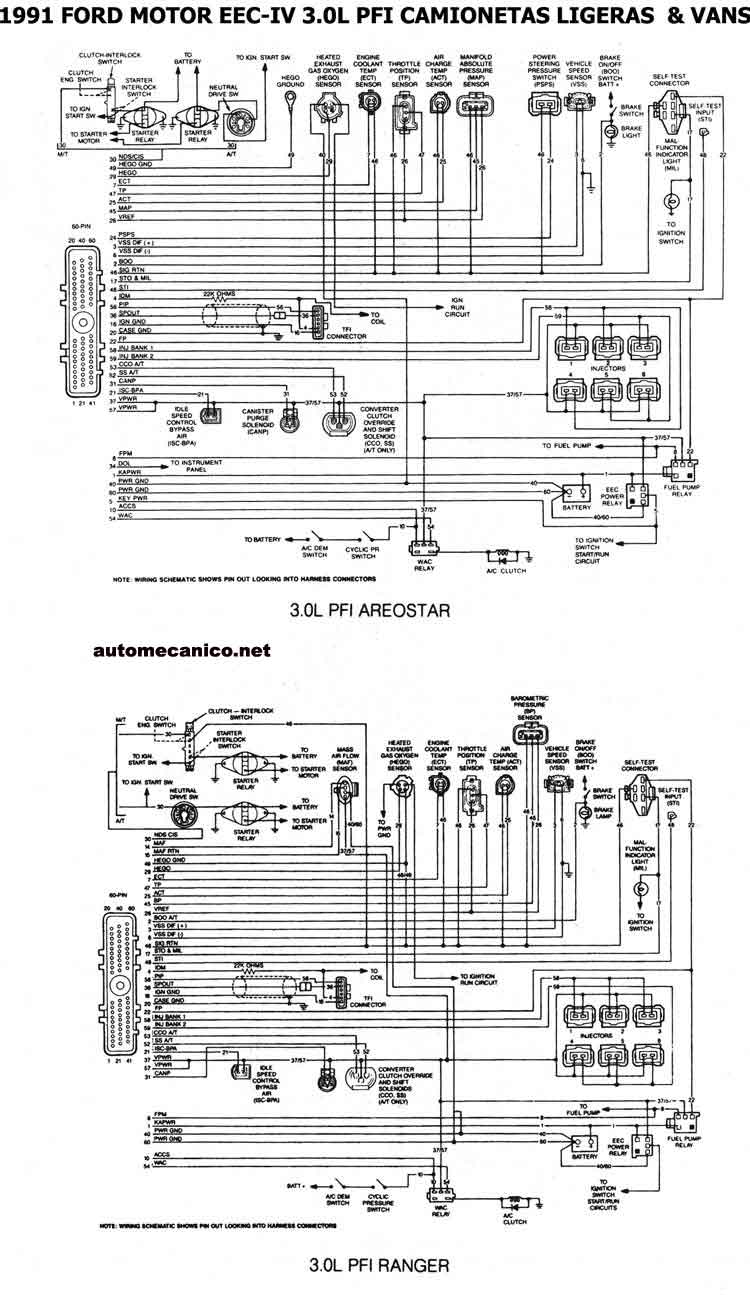

1991 - 3.0L PFI EEC-IV ESQ / ELECT. [ AEROSTAR - RANGER]

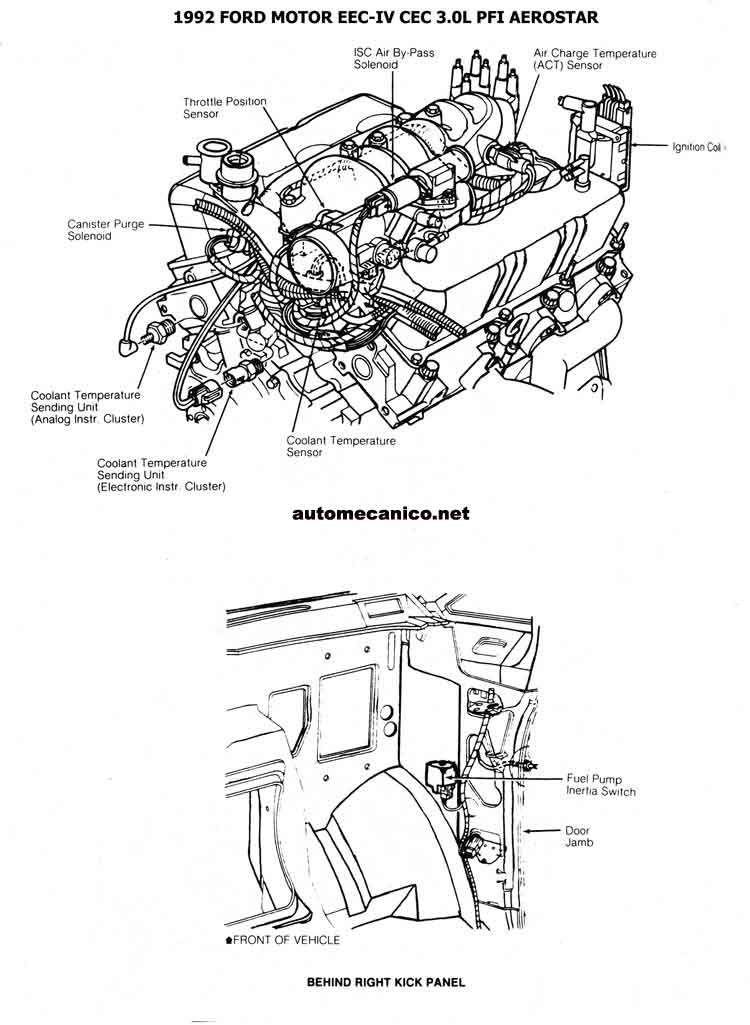

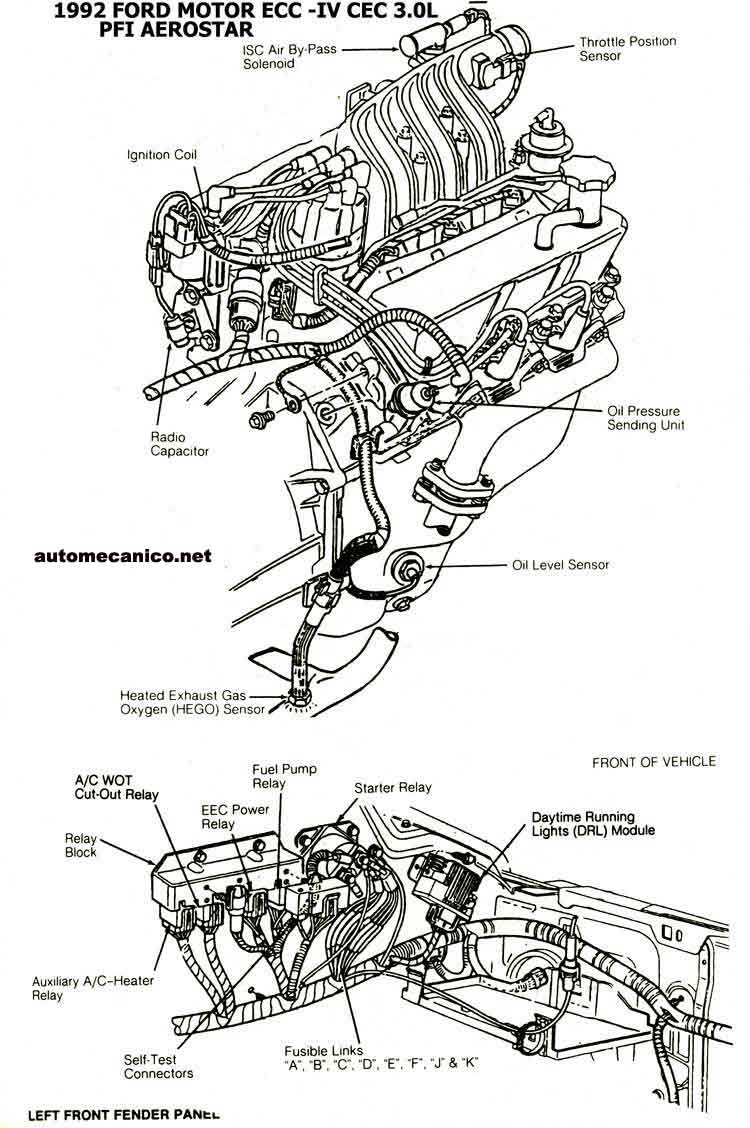

1992 - 3.0L PFI EEC-IV CEC - UBIC. DE COMP. AEROSTAR
1992 - 3.0L PFI EEC-IV CEC - UBIC. DE COMP. AEROSTAR

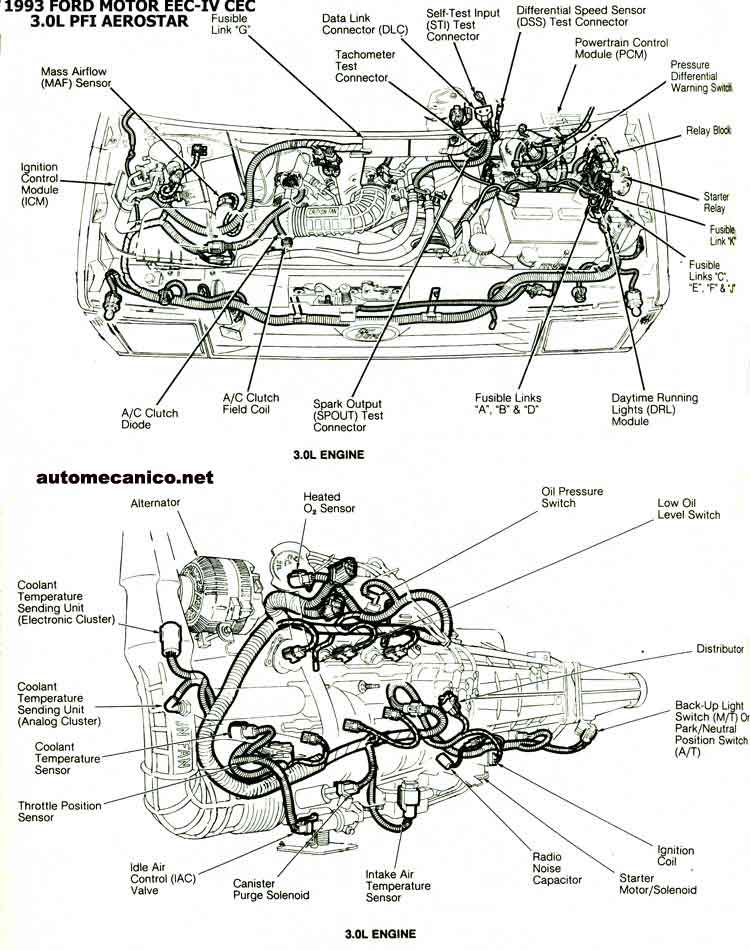

1993 3.0L PFI EEC-IV CEC - UBIC. DE COMP. AEROSTAR

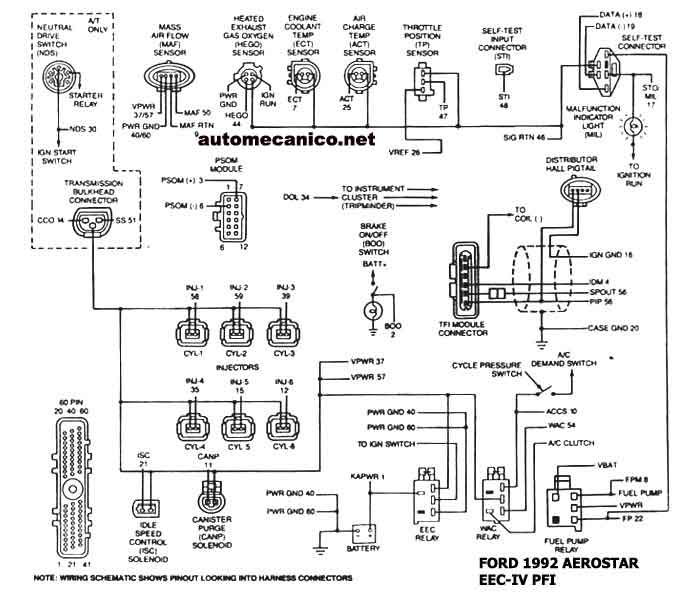

1992 - 3.0L PFI EEC-IV ESQUEMA ELECT. AEROSTAR

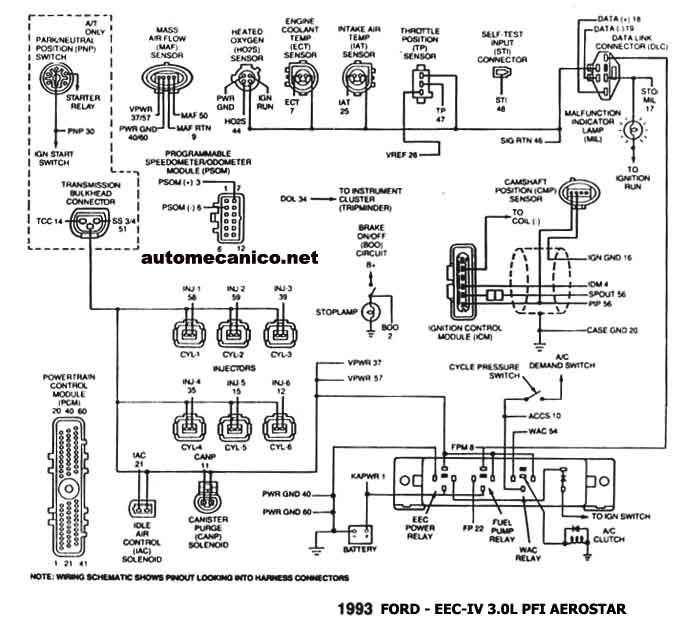

1993 - 3.0L PFI EEC-IV ESQUEMA ELECT. AEROSTAR

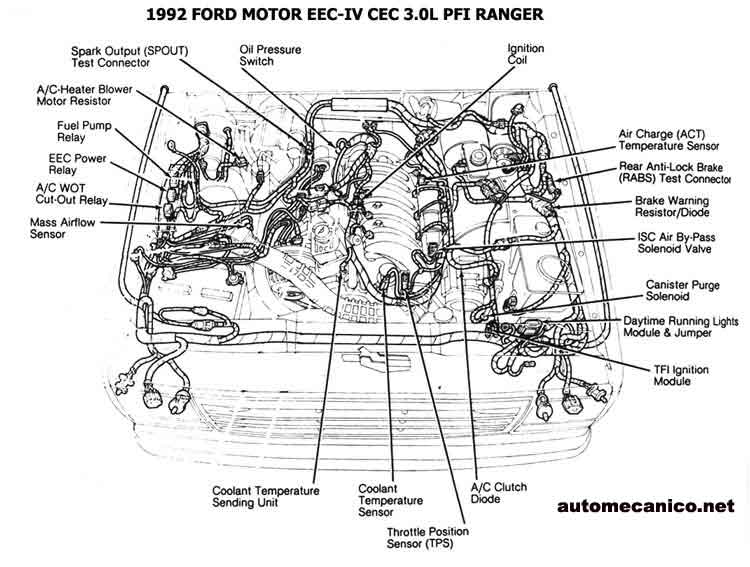

1992 - 3.0L PFI EEC-IV CEC - UBIC. DE COMP. RANGER

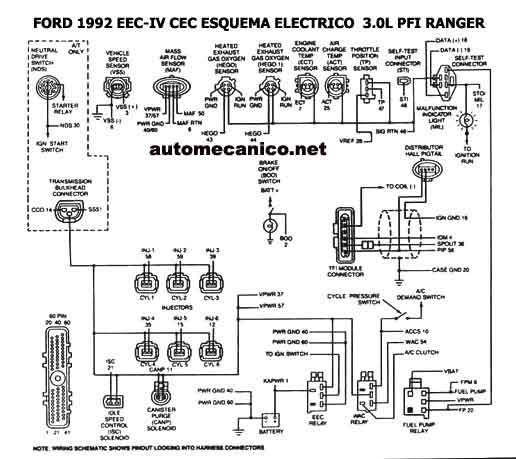

1992 - 3.0L PFI EEC-IV CEC - ESQUEMA ELECT. RANGER
1993 - 3.0L PFI EEC-IV CEC - UBIC. DE COMPO. RANGER
1993 - 3.0L PFI EEC-IV CEC - ESQUEMA ELECT. RANGER

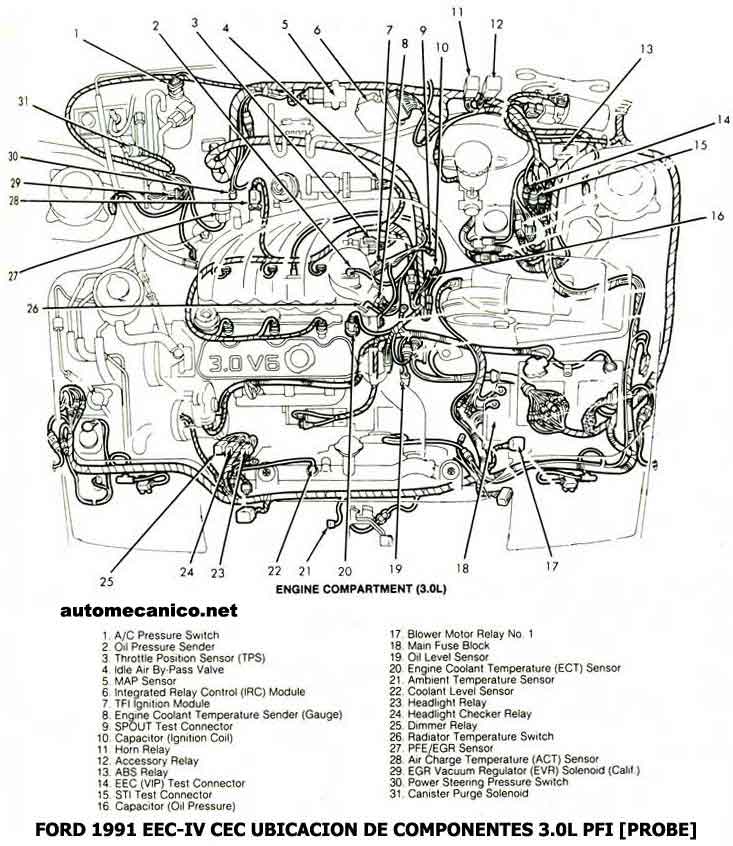

1991 - 3.0L PFI EEC-IV CEC - UBIC. DE COMP. PROBE

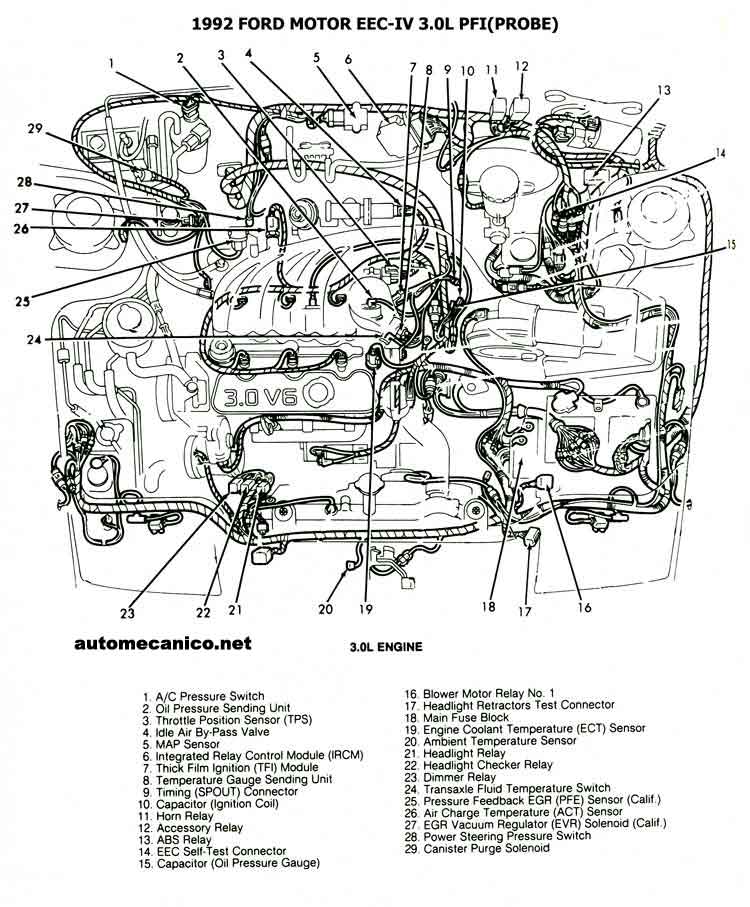

1992 - 3.0L PFI EEC-IV CEC - UBIC. DE COMP. PROBE
1991 - 3.0L PFI EEC-IV CEC - ESQUEMA ELECT. PROBE

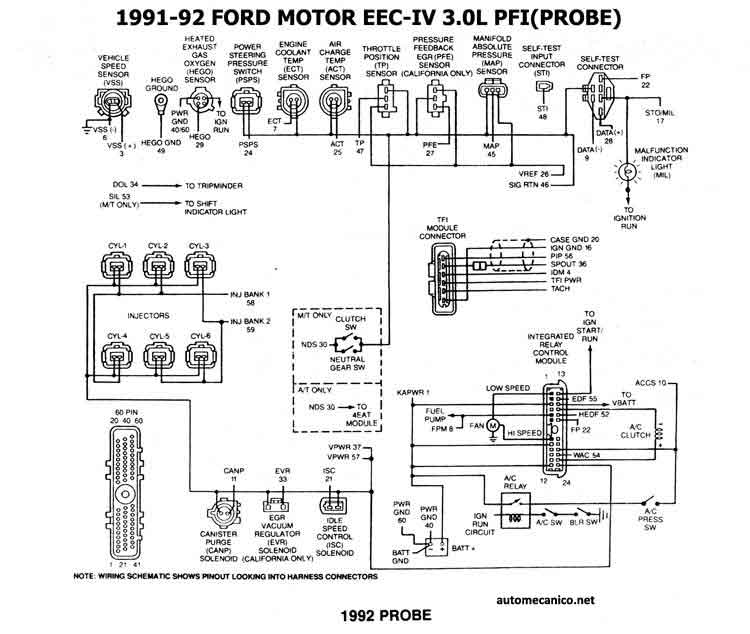

1992 - 3.0L PFI EEC-IV CEC - ESQUEMA ELECTRICO, PROBE
1992/93 - 3.0L PFI EEC-IV ESQUEMA ELECT. [TEMPO-TOPAZ]

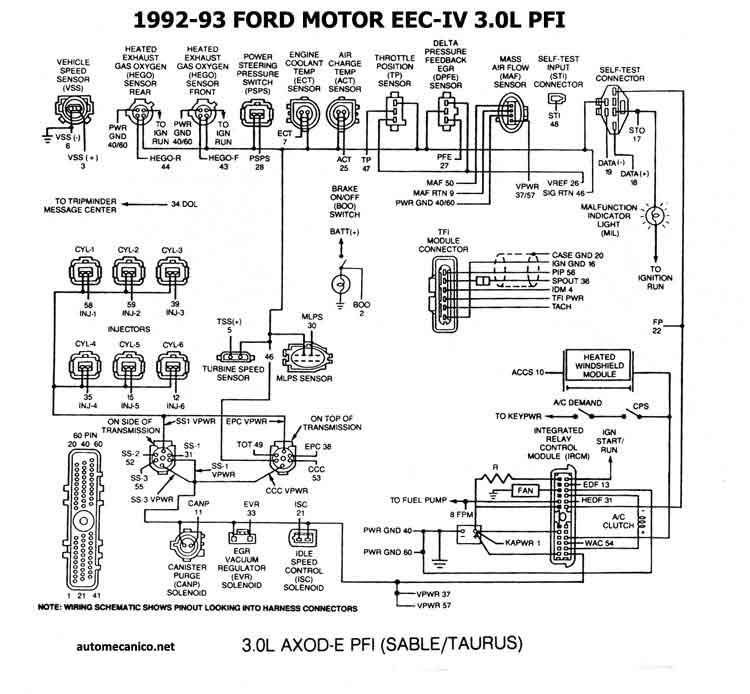

1992/93 - 3.0L PFI EEC-IV ESQUEMA ELECT. [SABLE-TAURUS]

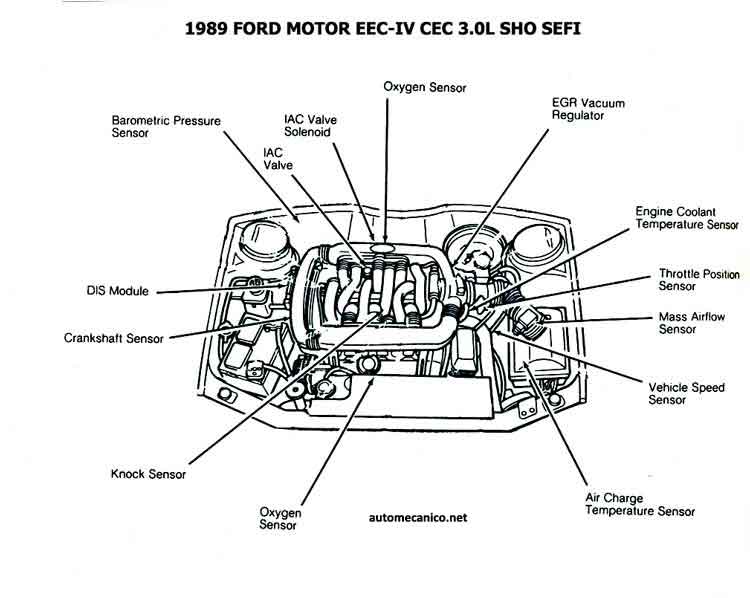

1989 - 3.0L SHO SEFI EEC-IV CEC - UBICACION DE COMP.
1989 - 3.0L SHO SEFI EEC-IV CEC - ESQUEMA ELECTRICO

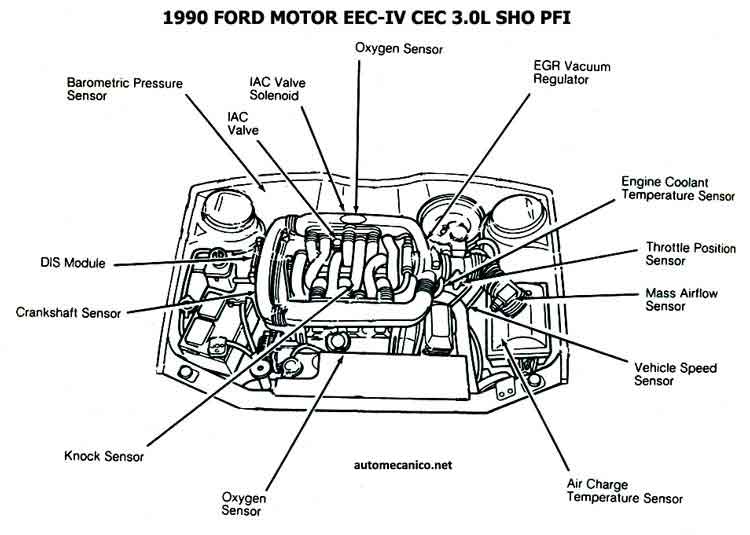

19903.0L SHO SEFI EEC-IV CEC - UBICACION DE COMP.

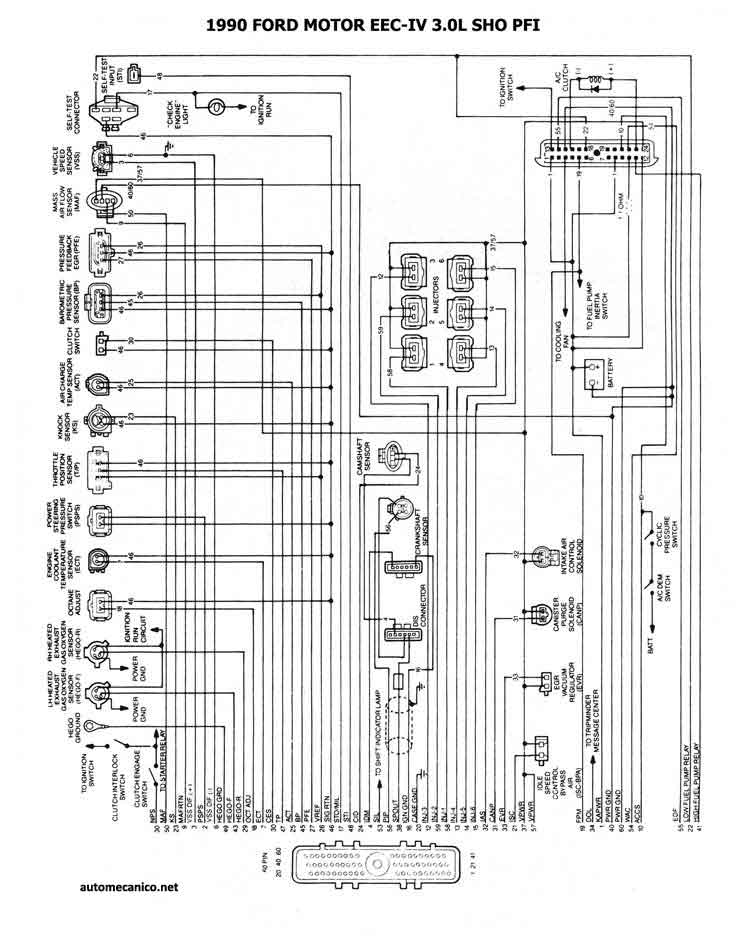

1990 - 3.0L SHO SEFI EEC-IV ESQUEMA ELECTRICO

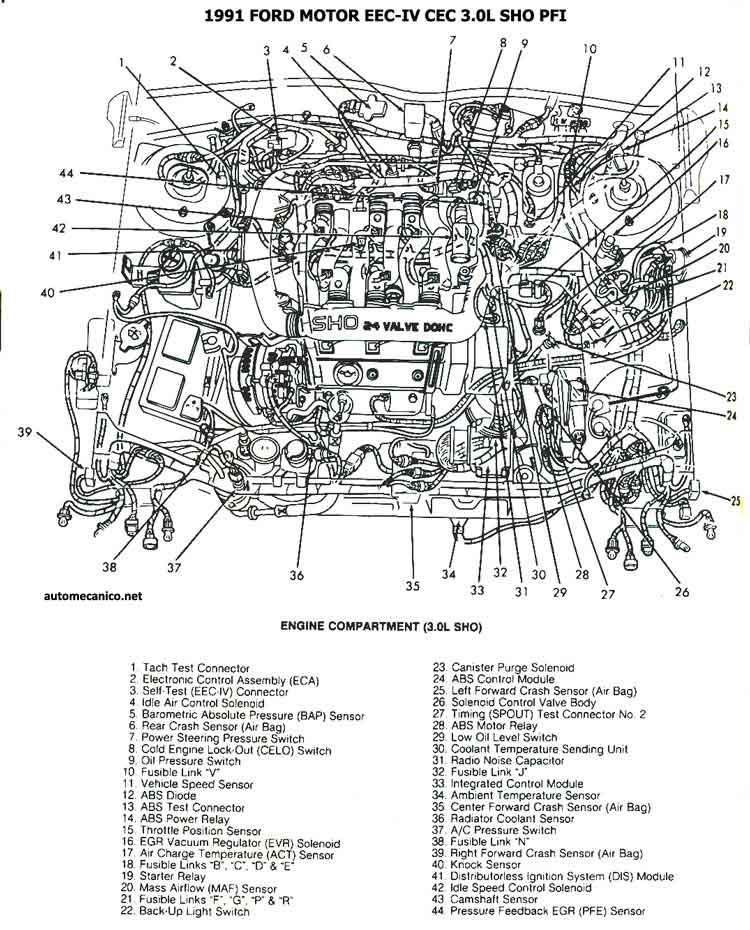

1991 - 3.0L SHO PFI EEC-IV CEC - 24 VALV. UBIC. DE COMP.

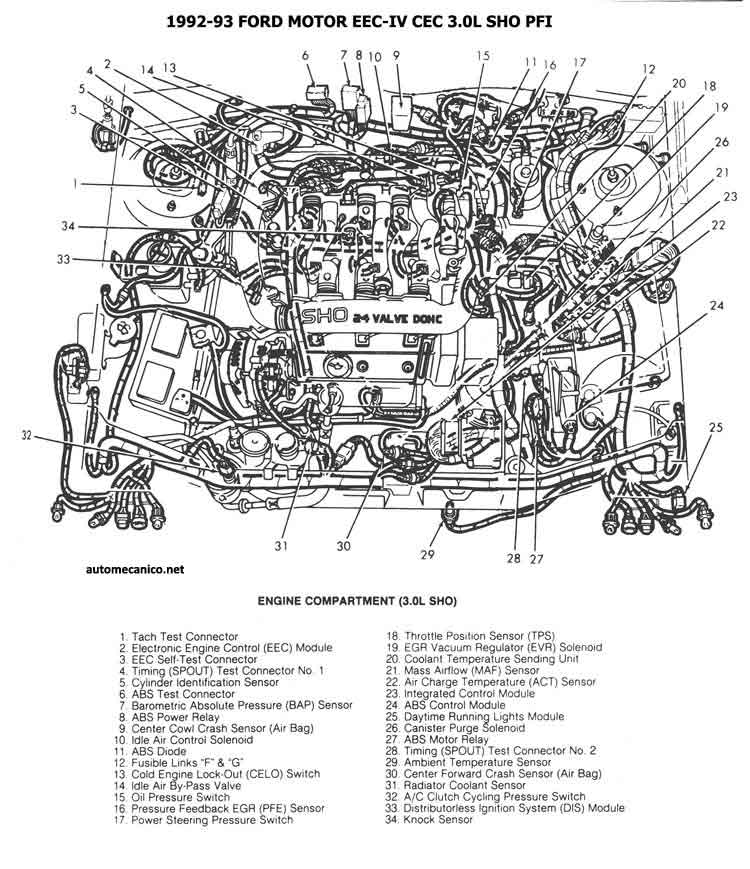

1992/93 - 3.0L SHO PFI EEC-IV CEC- 24 VALV. UBIC. DE COMP.
1991 - 3.0L SHO PFI EEC-IV ESQUEMA ELECTRICO

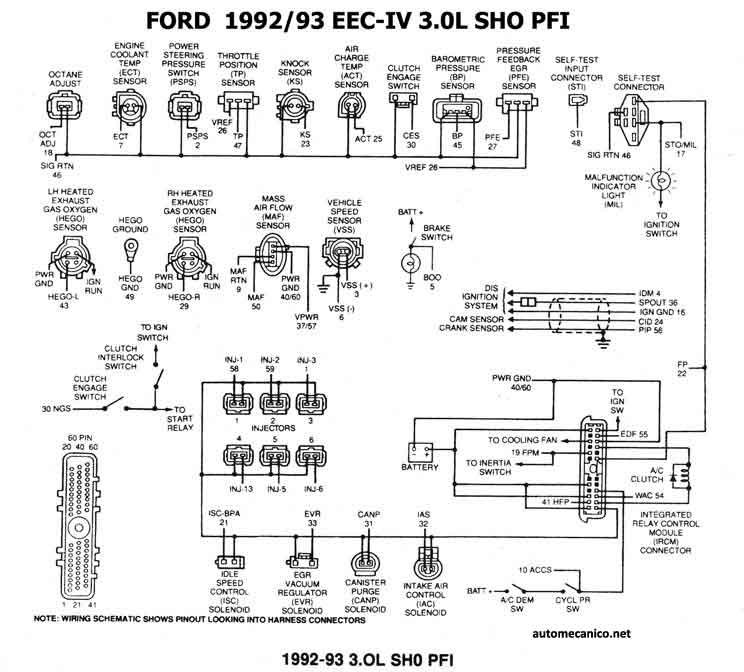

1992/93 - 3.0L SHO PFI EEC-IV ESQUEMA ELECTRICO

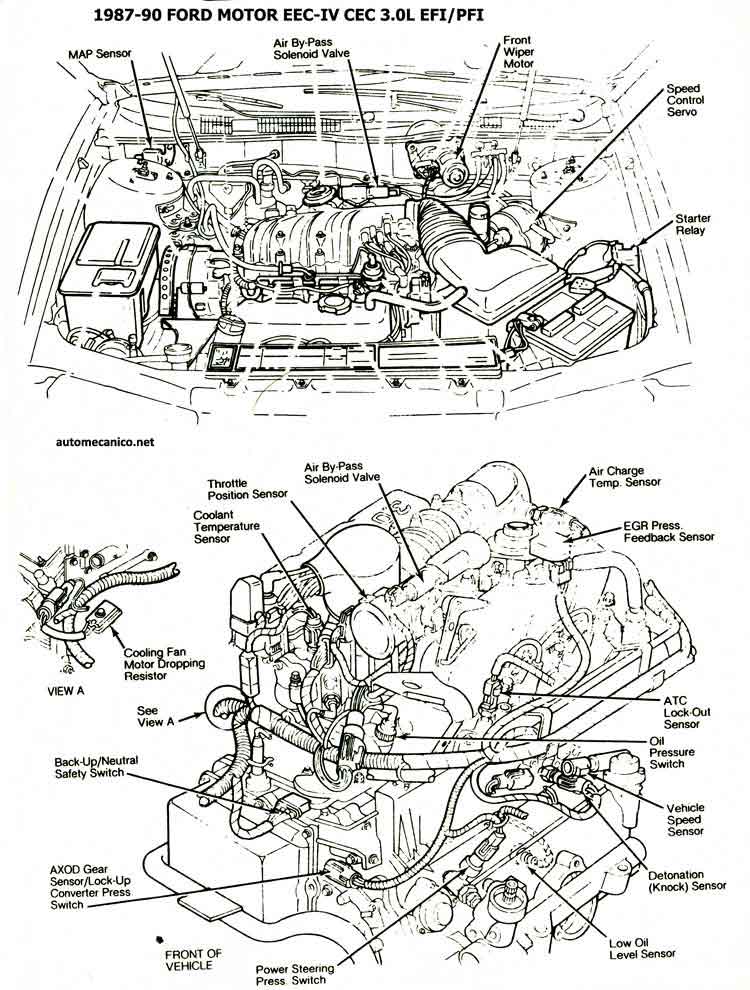

1987/90 - 3.0L EFI- PFI EEC-IV CEC-UBIC. DE COMP.

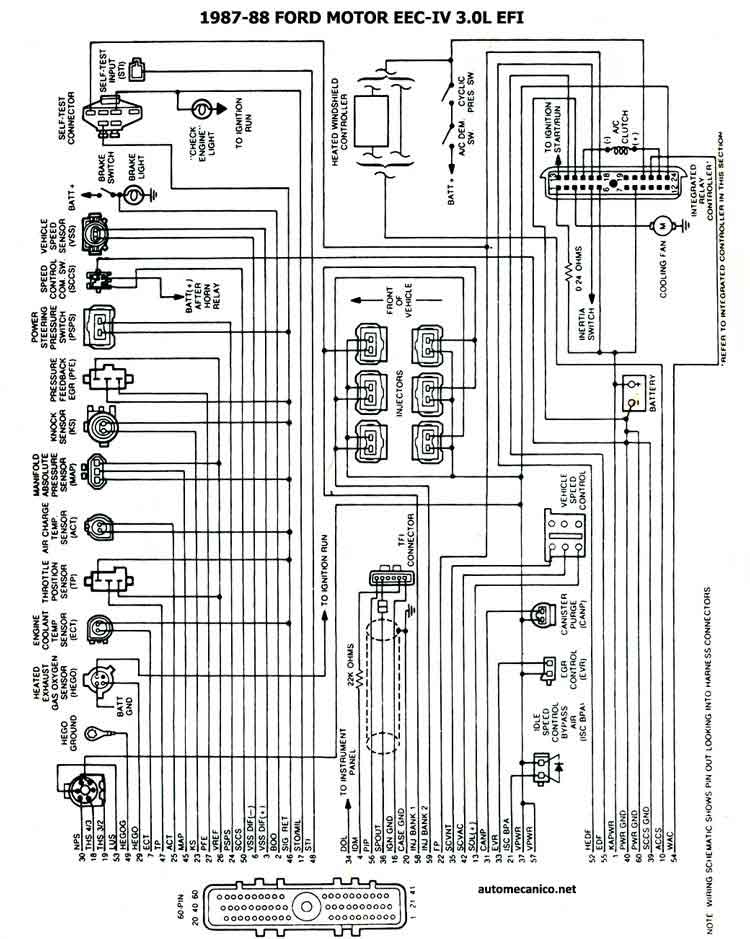

1987/88 - 3.0L EFI EEC-IV ESQUEMA ELECTRICO
1989 - 3.0L EFI EEC-IV ESQUEMA ELECTRICO

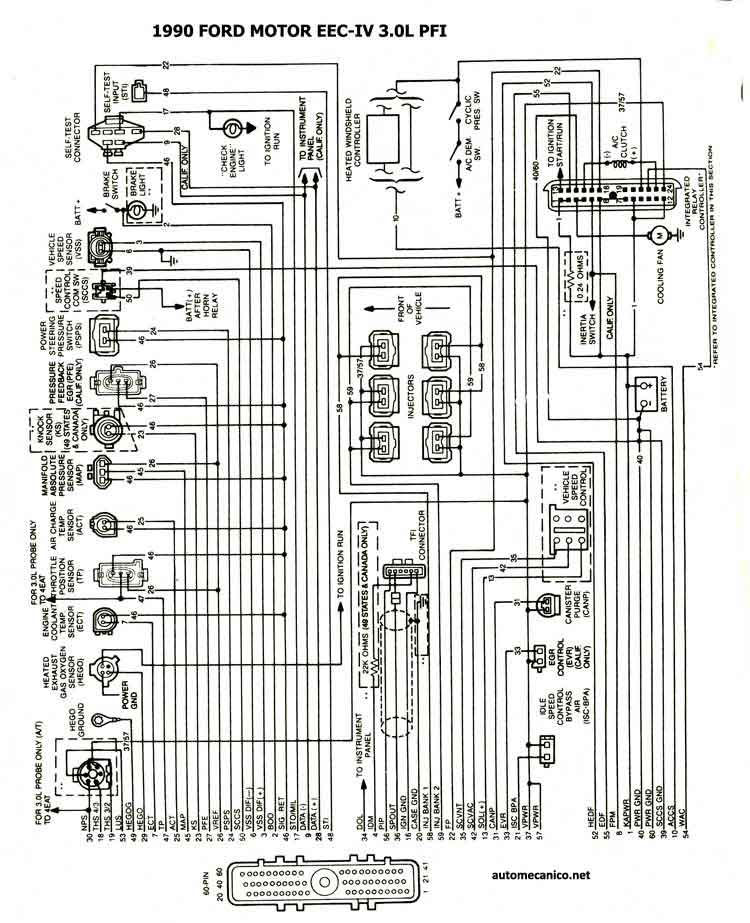

1990 - 3.0L PFI EEC-IV ESQUEMA ELECTRICO

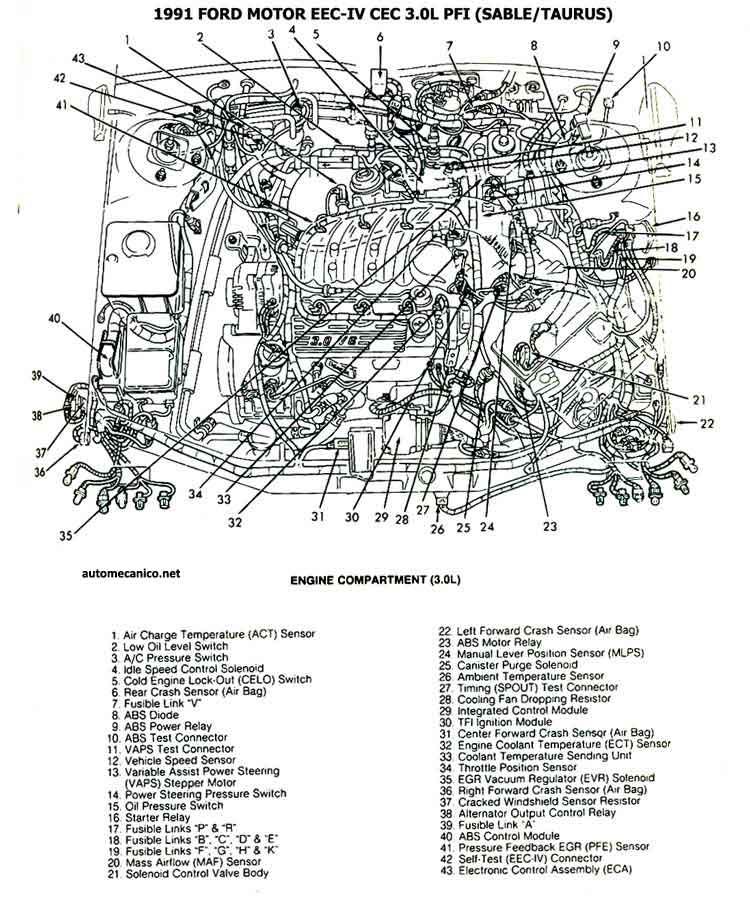

1991 - 3.0L PFI EEC-IV CEC - UBIC. DE COMP. [SABLE-TAURUS]

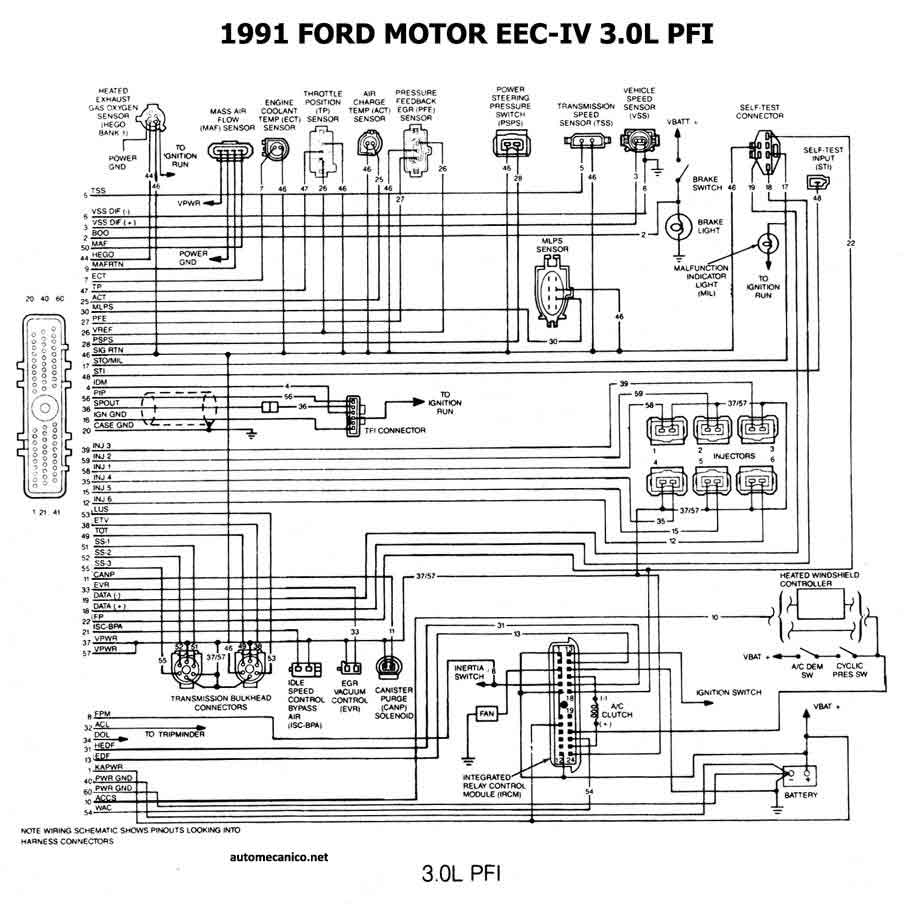

1991 - 3.0L PFI EEC-IV ESQUEMA ELECTRICO
1992 - 3.0L PFI EEC-IV CEC - UBIC. DE COMP. [SABLE-TAURUS]
1992/93 - 3.0L PFI EEC-IV CEC- UBIC. DE COMP. [TEMPO - TOPAZ]

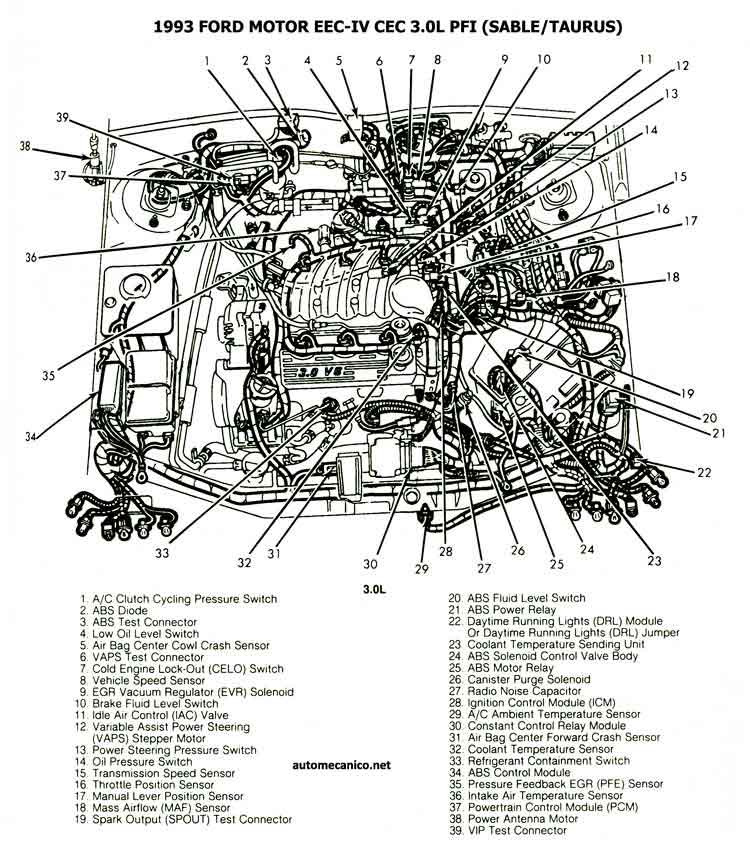

1993 - 3.0L PFI EEC-IV CEC-UBIC. DE COMP. [SABLE-TAURUS]
1993 3.2L SHO PFI EEC-IV CEC- UBIC. DE COMP.
1993 - 3.2L SHO PFI EEC-IV ESQUEMA ELECTRICO
