| DIAGRAMAS - ESQUEMAS GRAPHICS - MECANICA AUTOMOTRIZ - DAIHATSU 1988/92 |
Diagramas - DAIHATSU CHARADE, ROCKY - 1988/92 |
| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| - DAIHATSU CHARADE, ROCKY - 1988/92 |

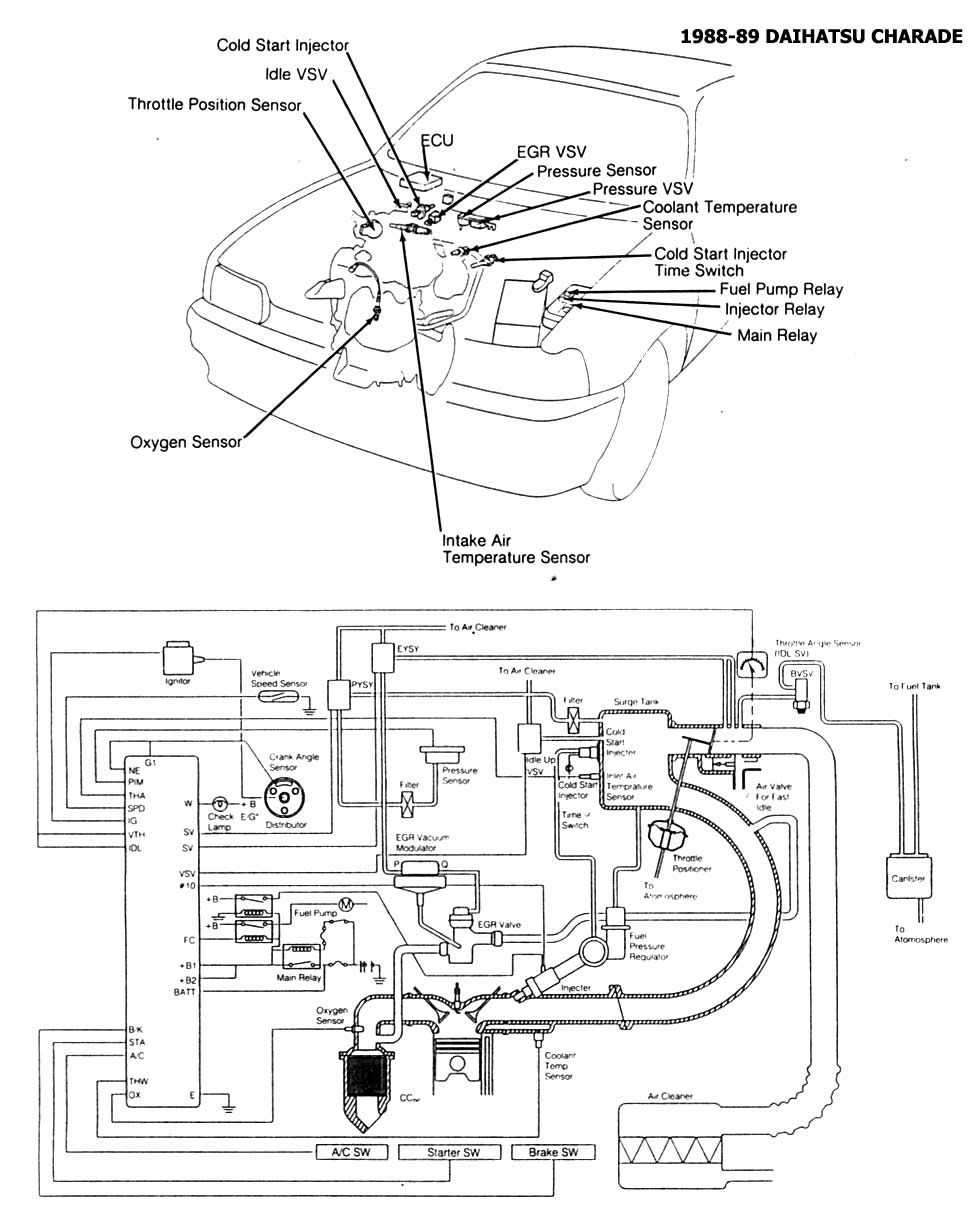

| 1988-89 - CHARADE | UBICACION DE COMPONENTES |
| 1990-92 - CHARADE | UBICACION DE COMPONENTES |

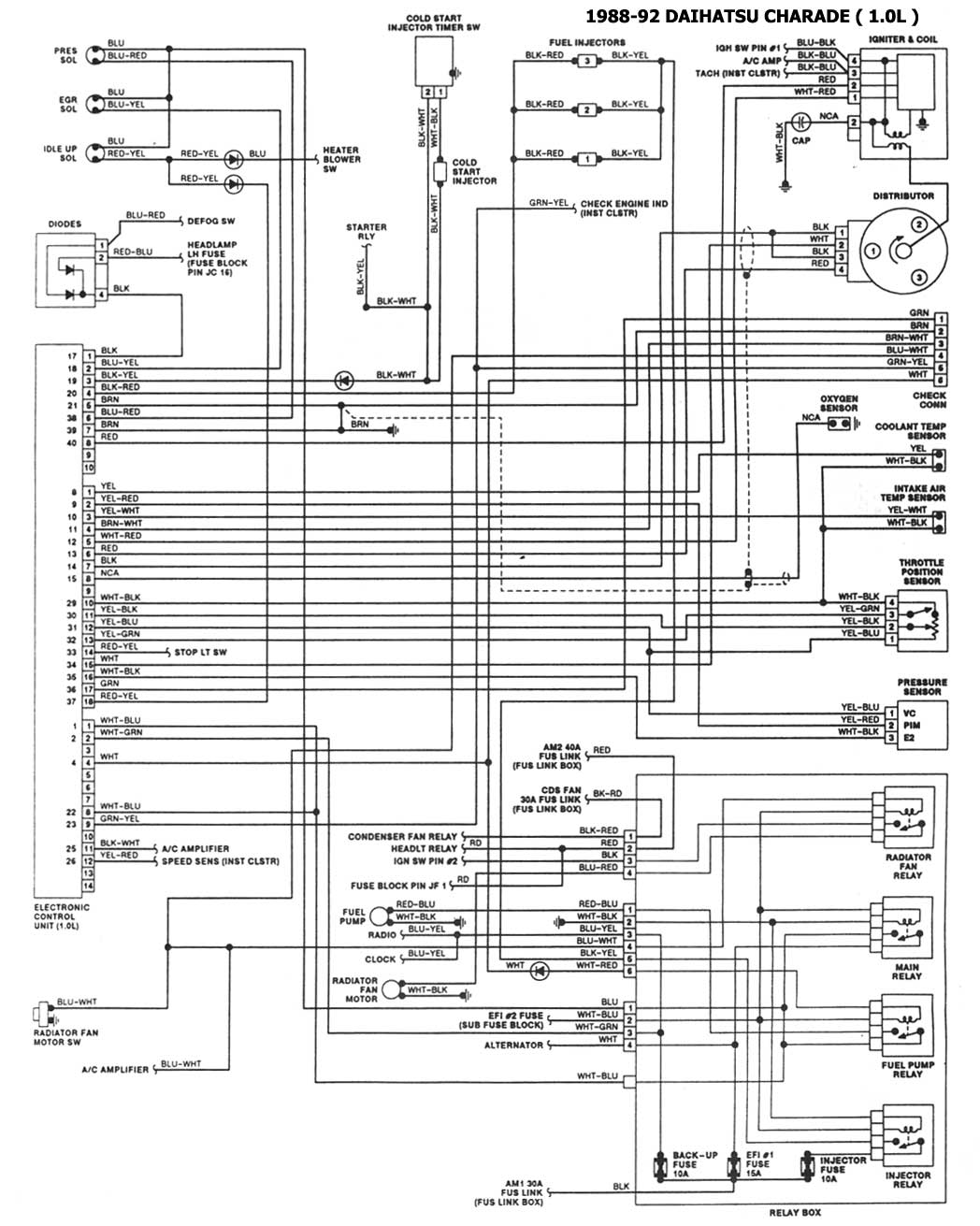

| 1988-92 - 1.0L- CHARADE | ESQUEMAS ELECTRICOS |

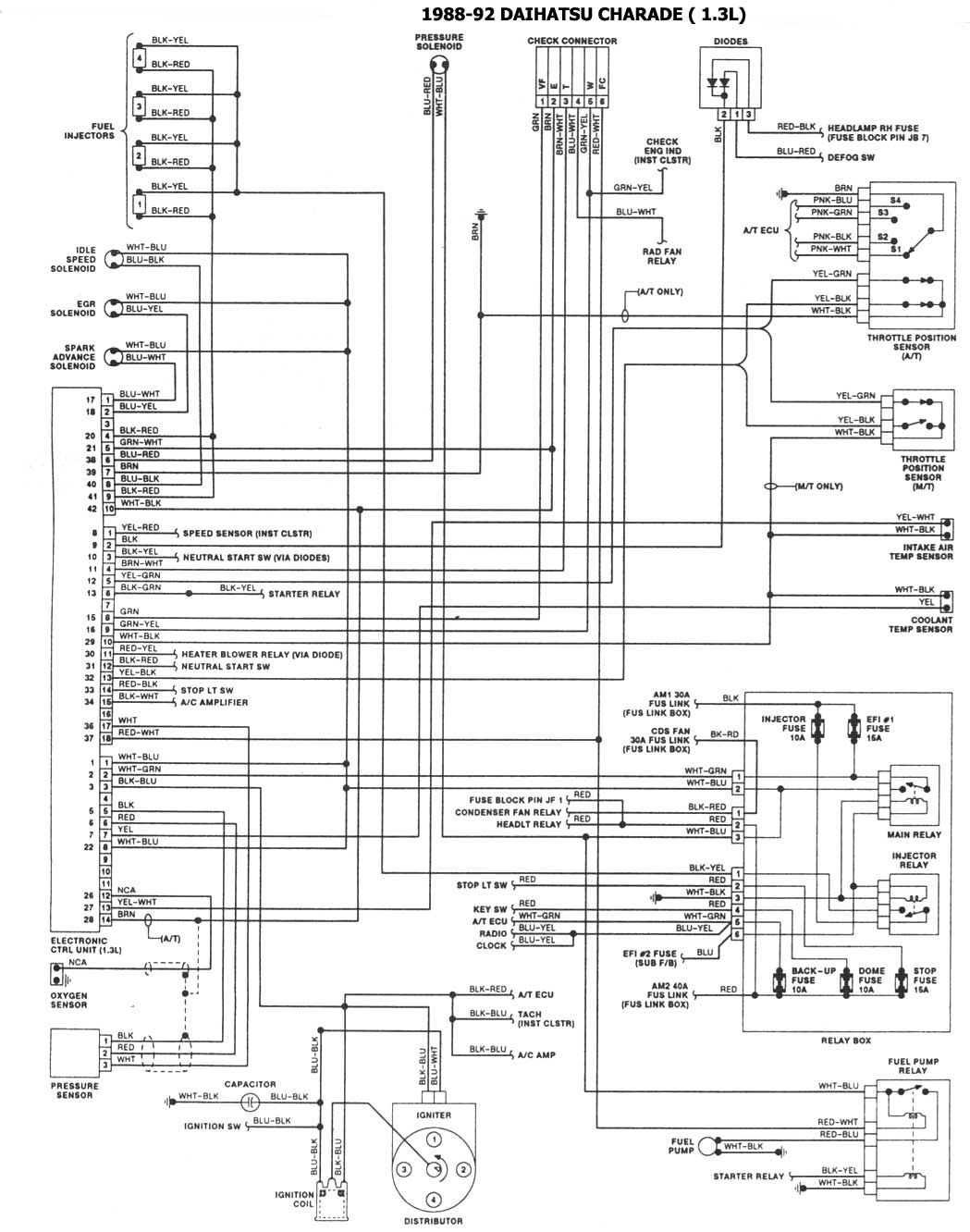

| 1988-92 - 1.3L- CHARADE | ESQUEMAS ELECTRICOS |
| 1990-91 - ROCKY | UBICACION DE COMPONENTES |

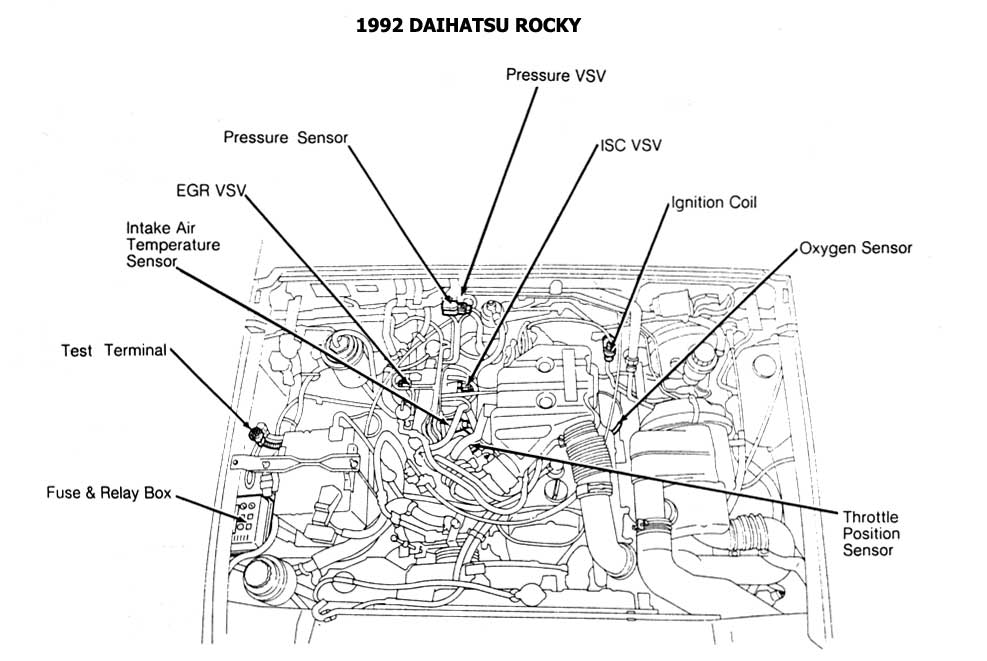

| 1992 - ROCKY | UBICACION DE COMPONENTES |
| 1990-92 - 1.6L- ROCKY | ESQUEMAS ELECTRICOS |
