DODGE DAKOTA Diagramas - 3.7L V6 y 4.7L V8 2005 |
| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| DODGE DAKOTA 3.7L y 4.7L 2005 |
| V6 3.7L | |

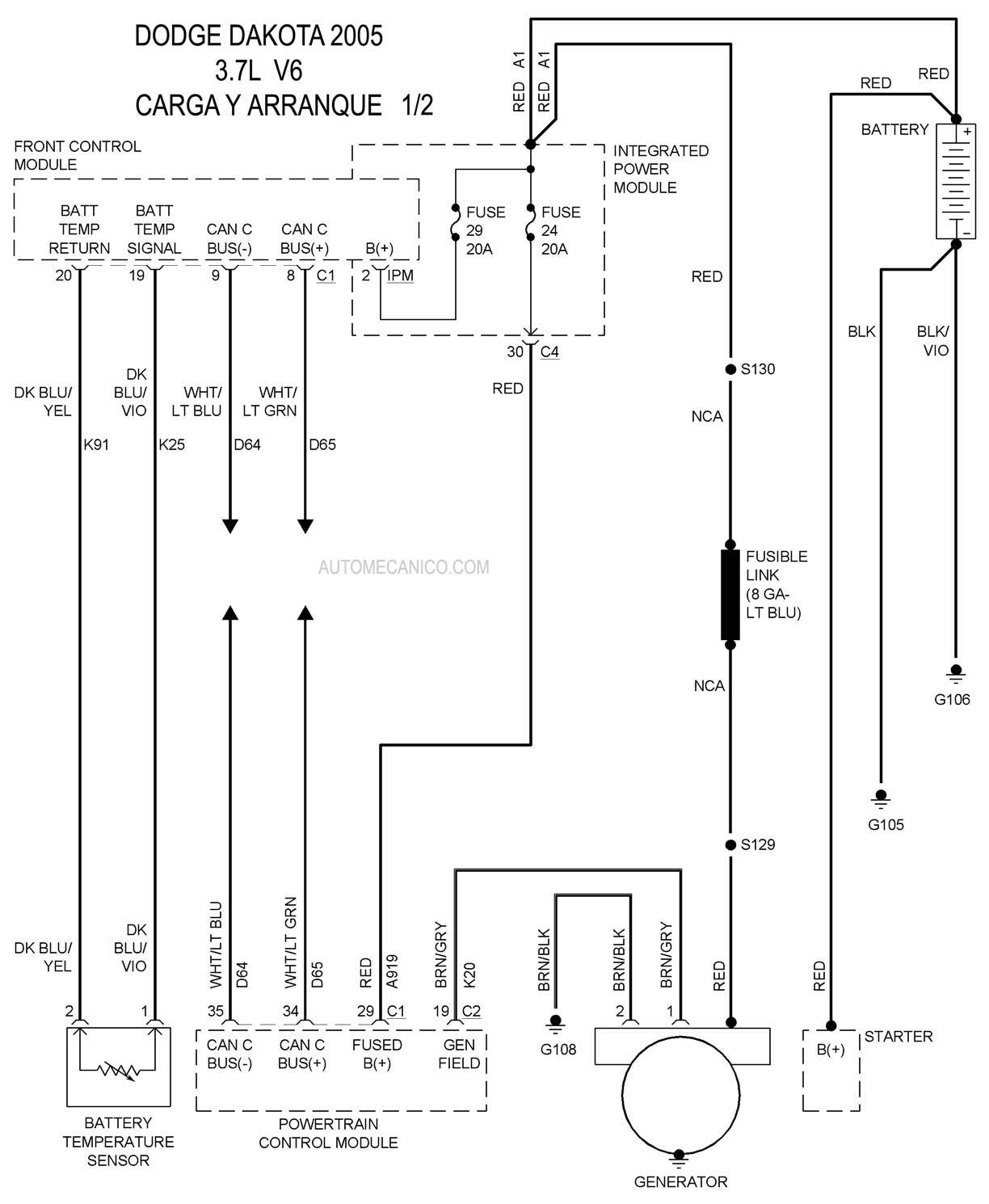

| V6 3.7L CARGA Y ARRANQUE | DIAGRAMA 1 |

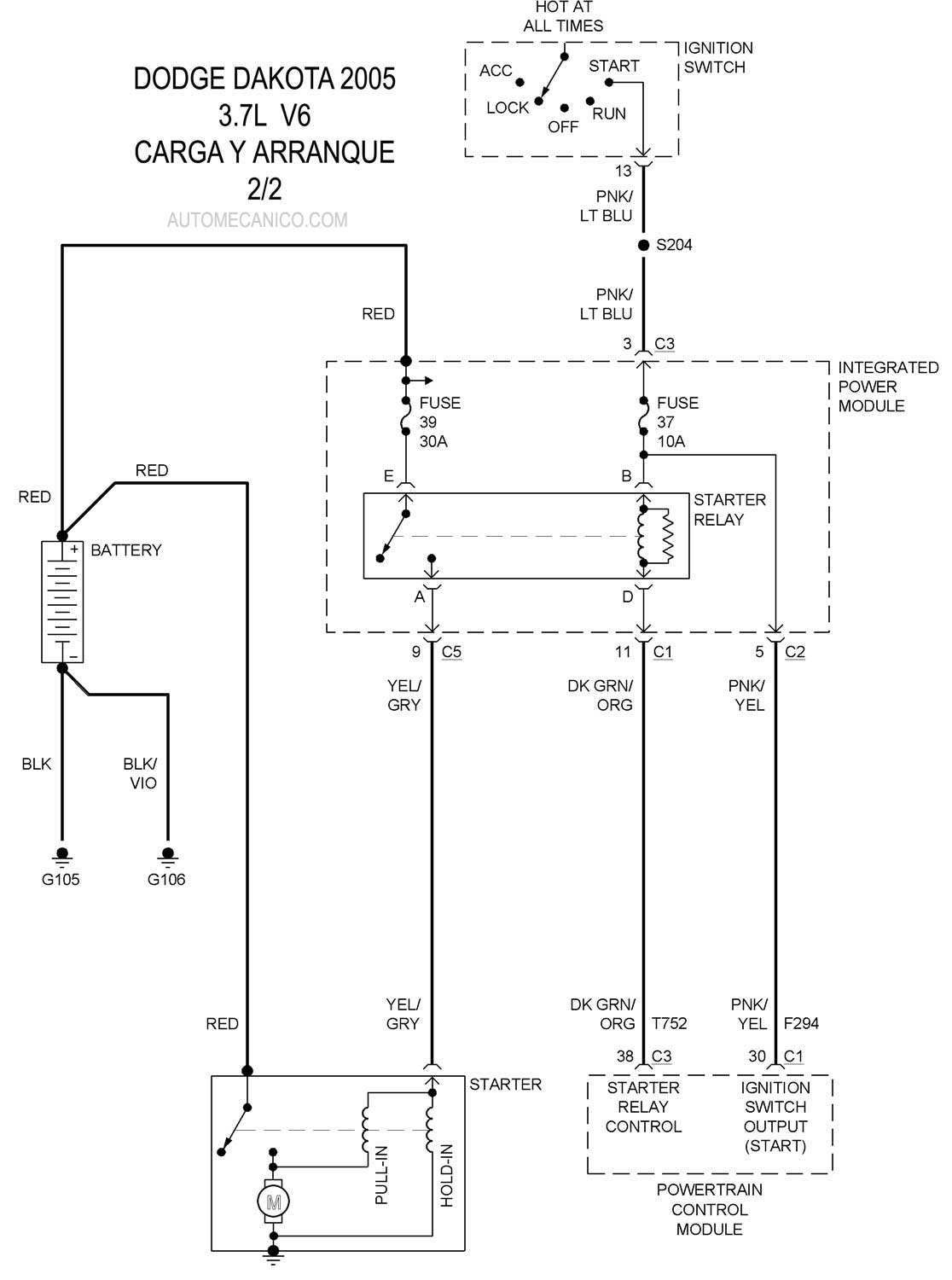

| V6 3.7L CARGA Y ARRANQUE | DIAGRAMA 2 |

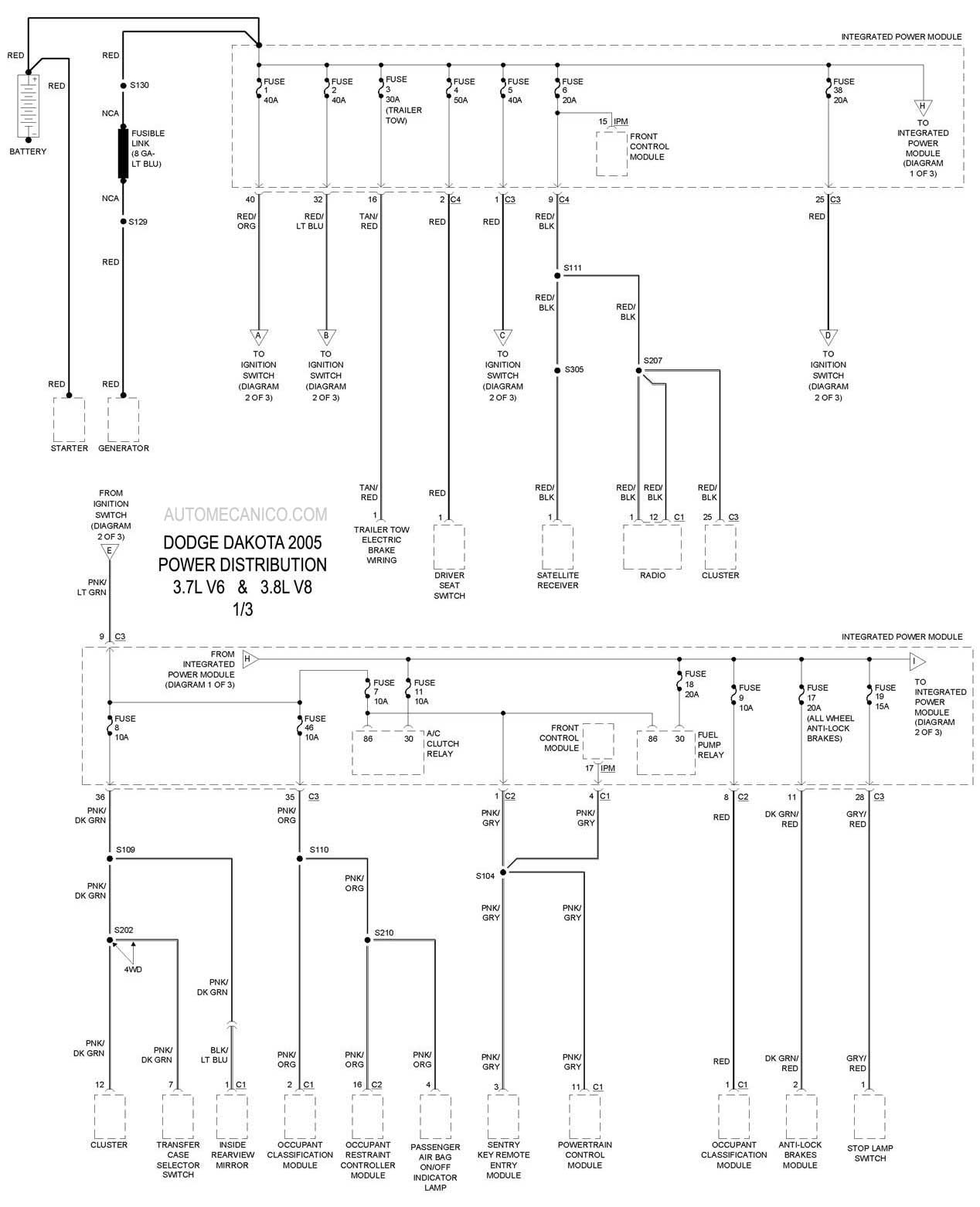

| V6 3.7L POWER DISTRIBUTION | DIAGRAMA 1 |

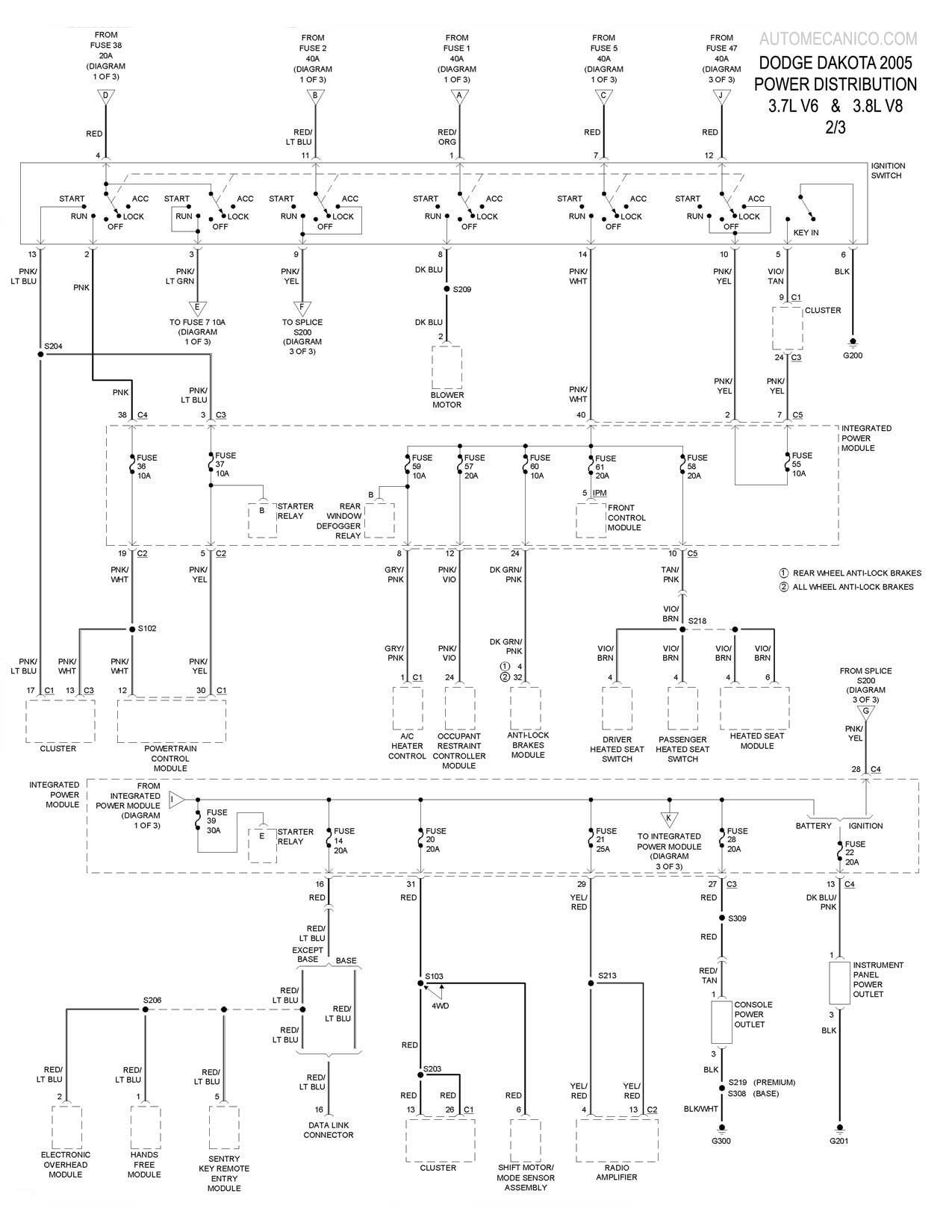

| V6 3.7L POWER DISTRIBUTION | DIAGRAMA 2 |

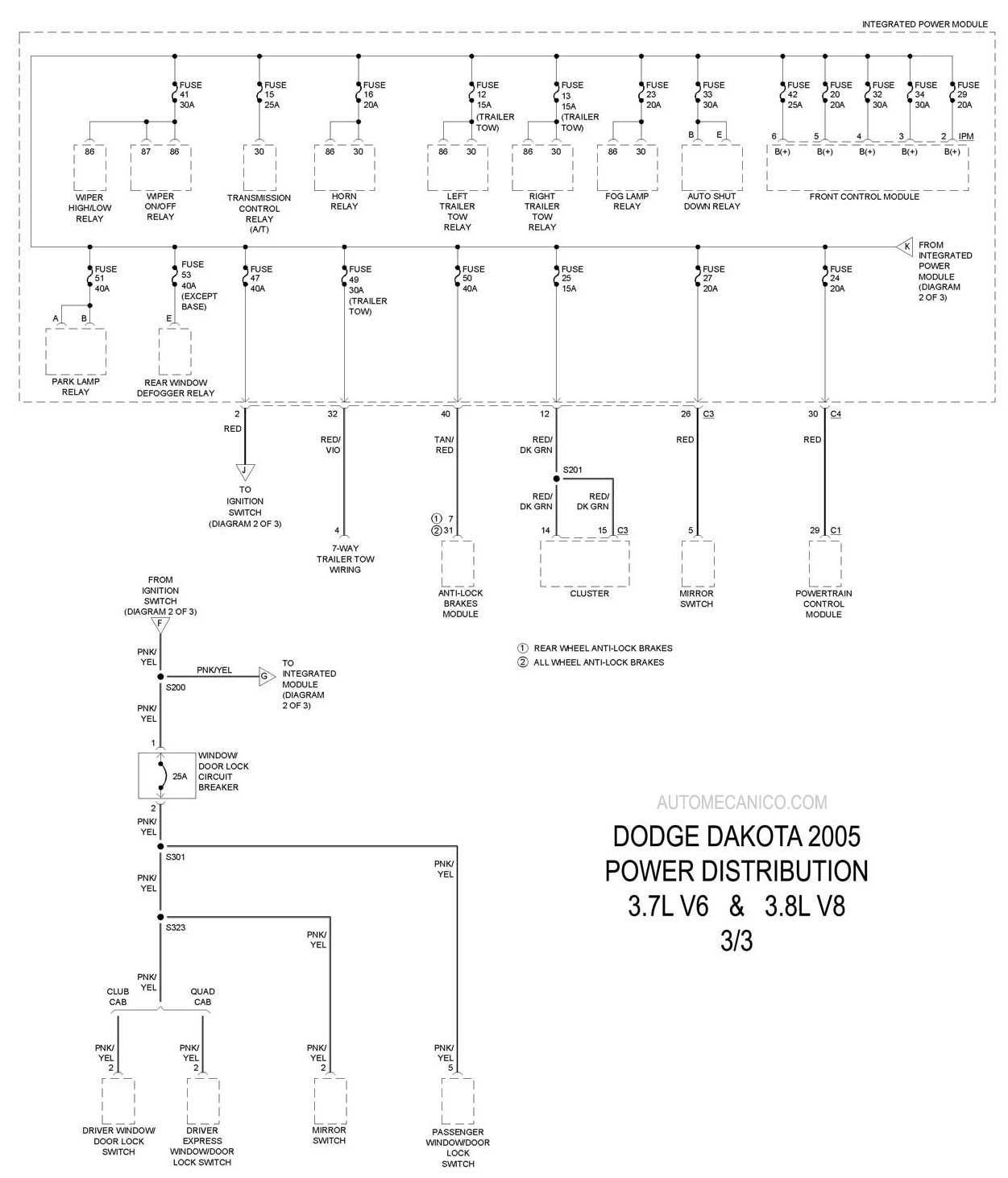

| V6 3.7L POWER DISTRIBUTION | DIAGRAMA 3 |

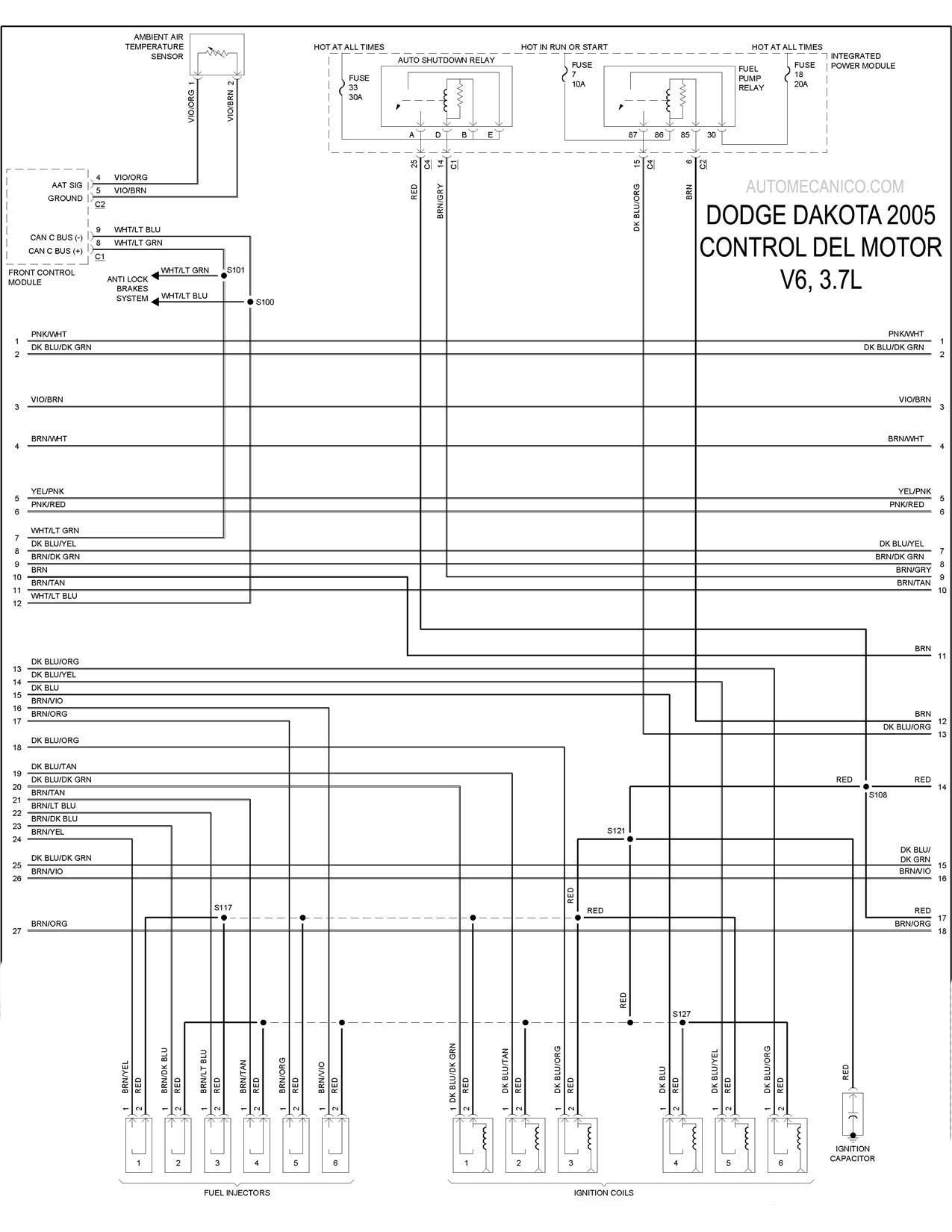

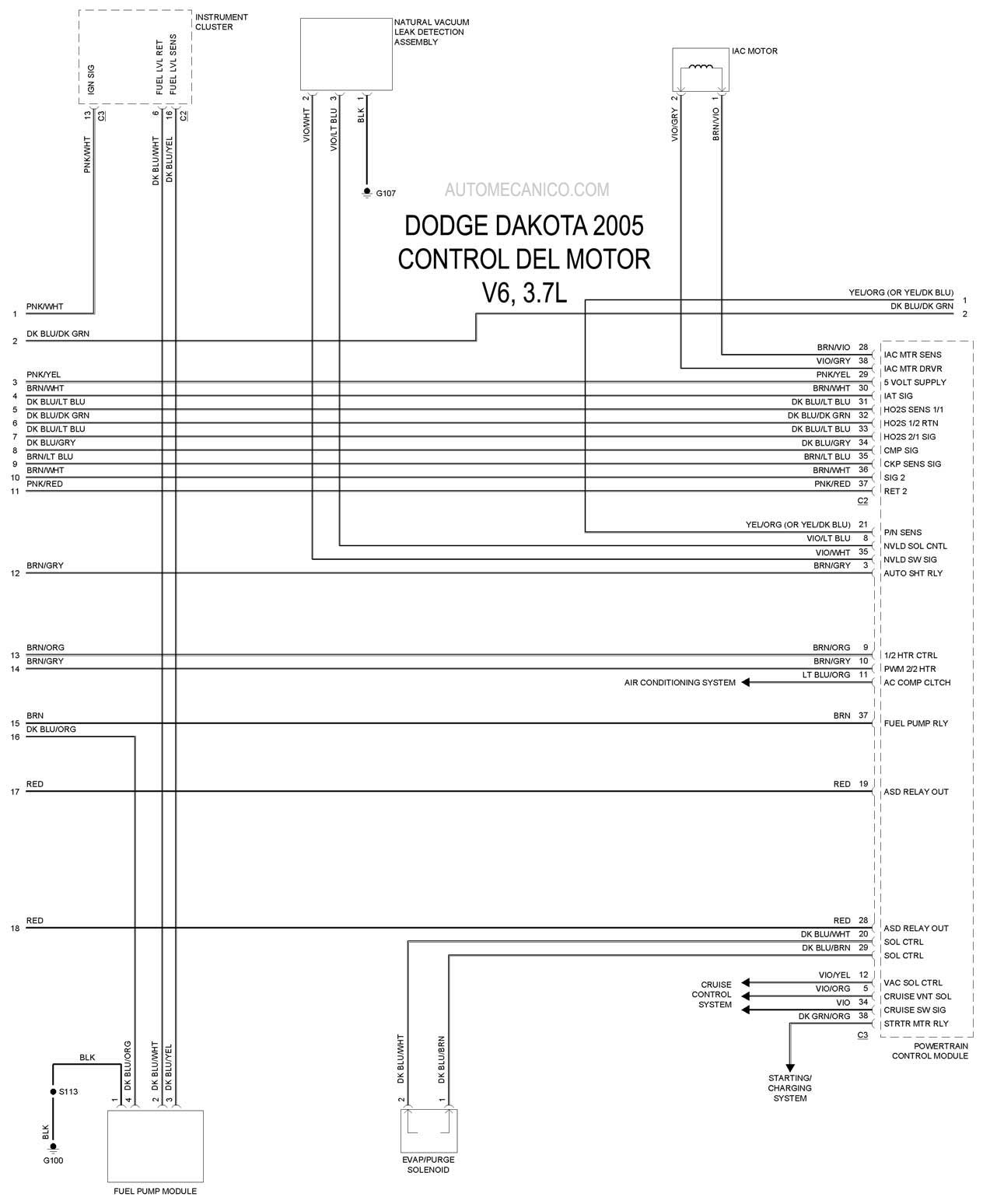

| V6 3.7L CONTROL DEL MOTOR | DIAGRAMA 1 |

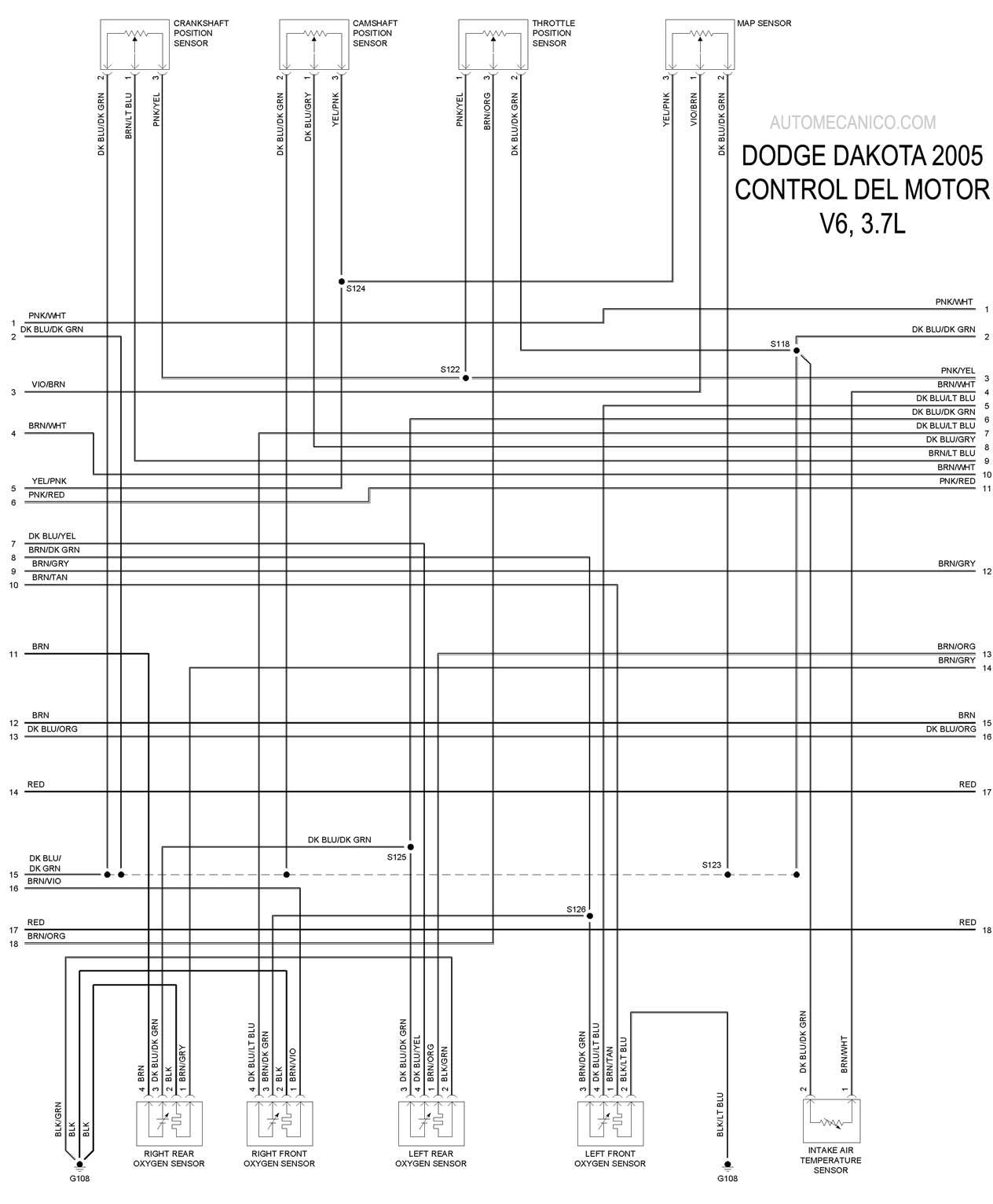

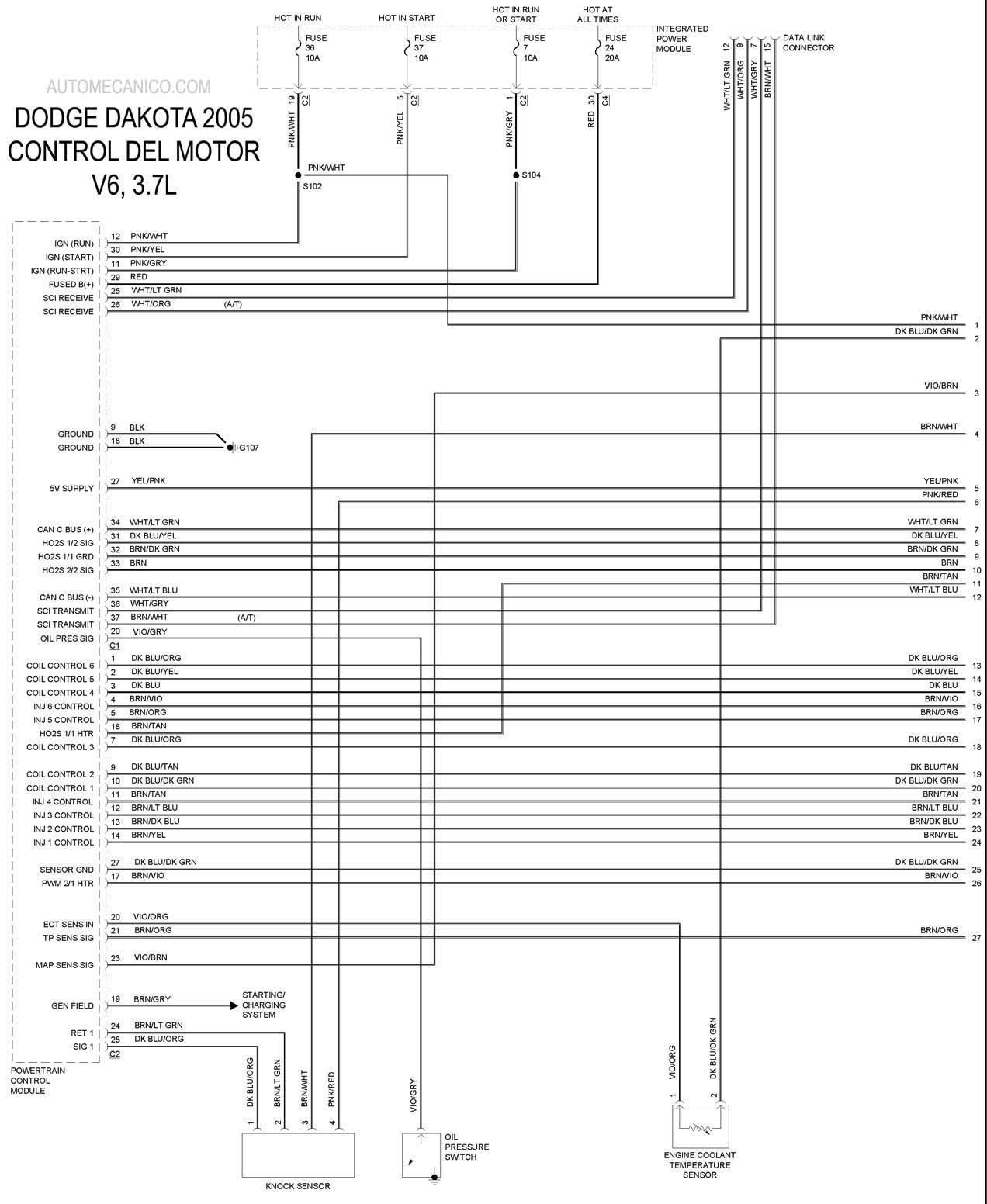

| V6 3.7L CONTROL DEL MOTOR | DIAGRAMA 2 |
| V6 3.7L CONTROL DEL MOTOR | DIAGRAMA 3 |
| V6 3.7L CONTROL DEL MOTOR | DIAGRAMA 4 |

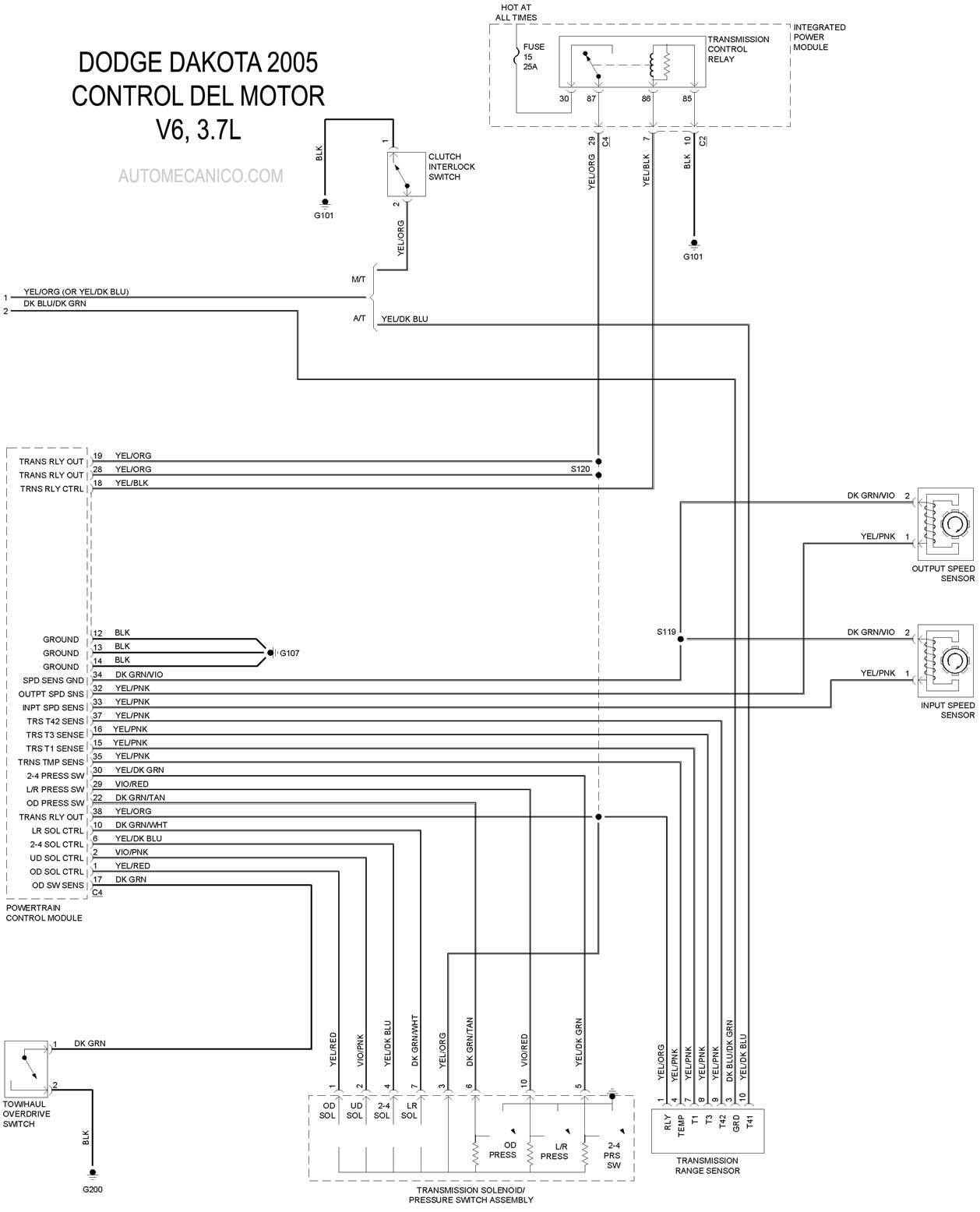

| V6 3.7L CONTROL DEL MOTOR | DIAGRAMA 5 |
| V8 4.7 | |
| V8 4.7L CARGA Y ARRANQUE | DIAGRAMA 1 |
| V8 4.7L CARGA Y ARRANQUE | DIAGRAMA 2 |
| V8 4.7L POWER DISTRIBUTION | DIAGRAMA 1 |
| V8 4.7L POWER DISTRIBUTION | DIAGRAMA 2 |
| V8 4.7L POWER DISTRIBUTION | DIAGRAMA 3 |

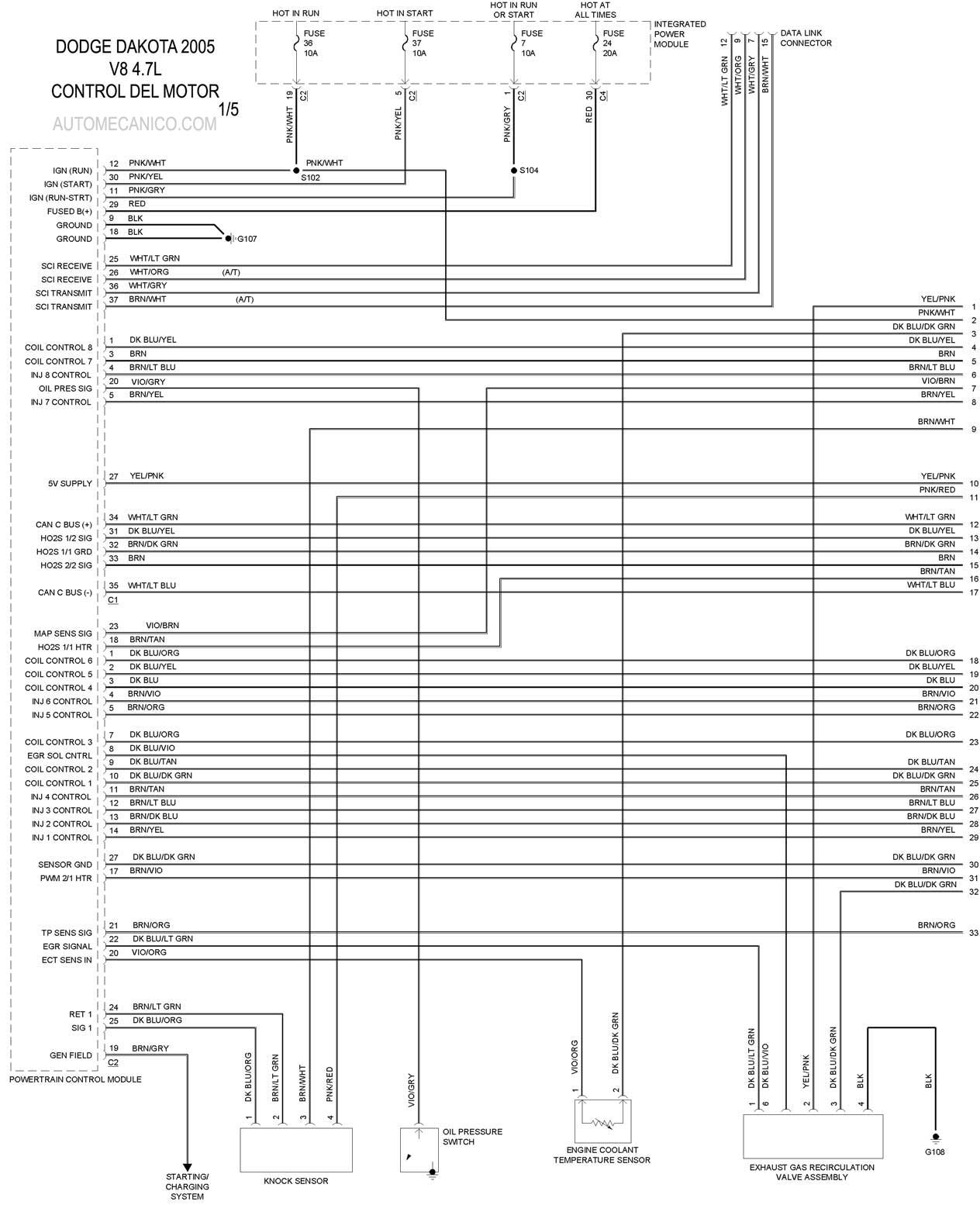

| V8 4.7L CONTROL DEL MOTOR | DIAGRAMA 1 |

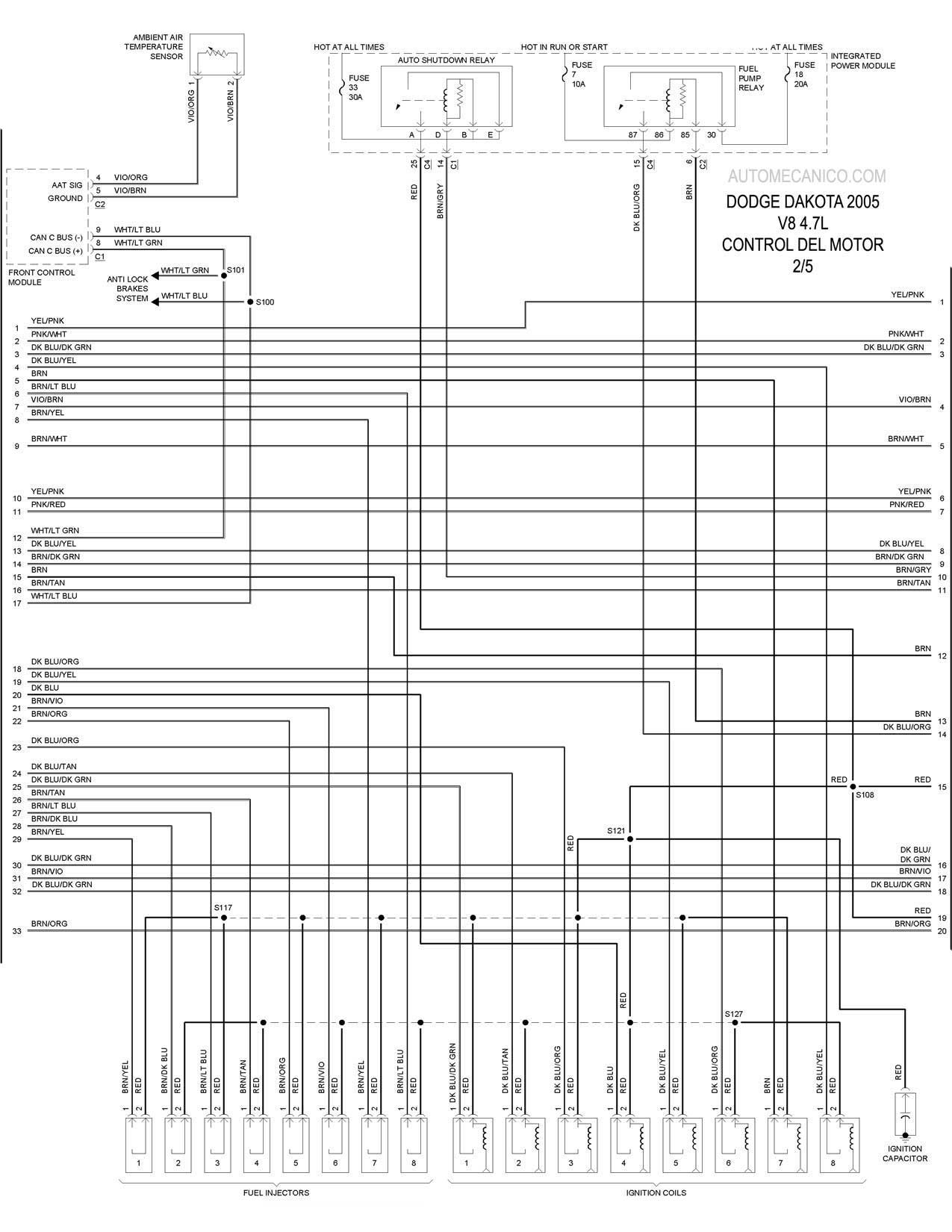

| V8 4.7L CONTROL DEL MOTOR | DIAGRAMA 2 |
| V8 4.7L CONTROL DEL MOTOR | DIAGRAMA 3 |

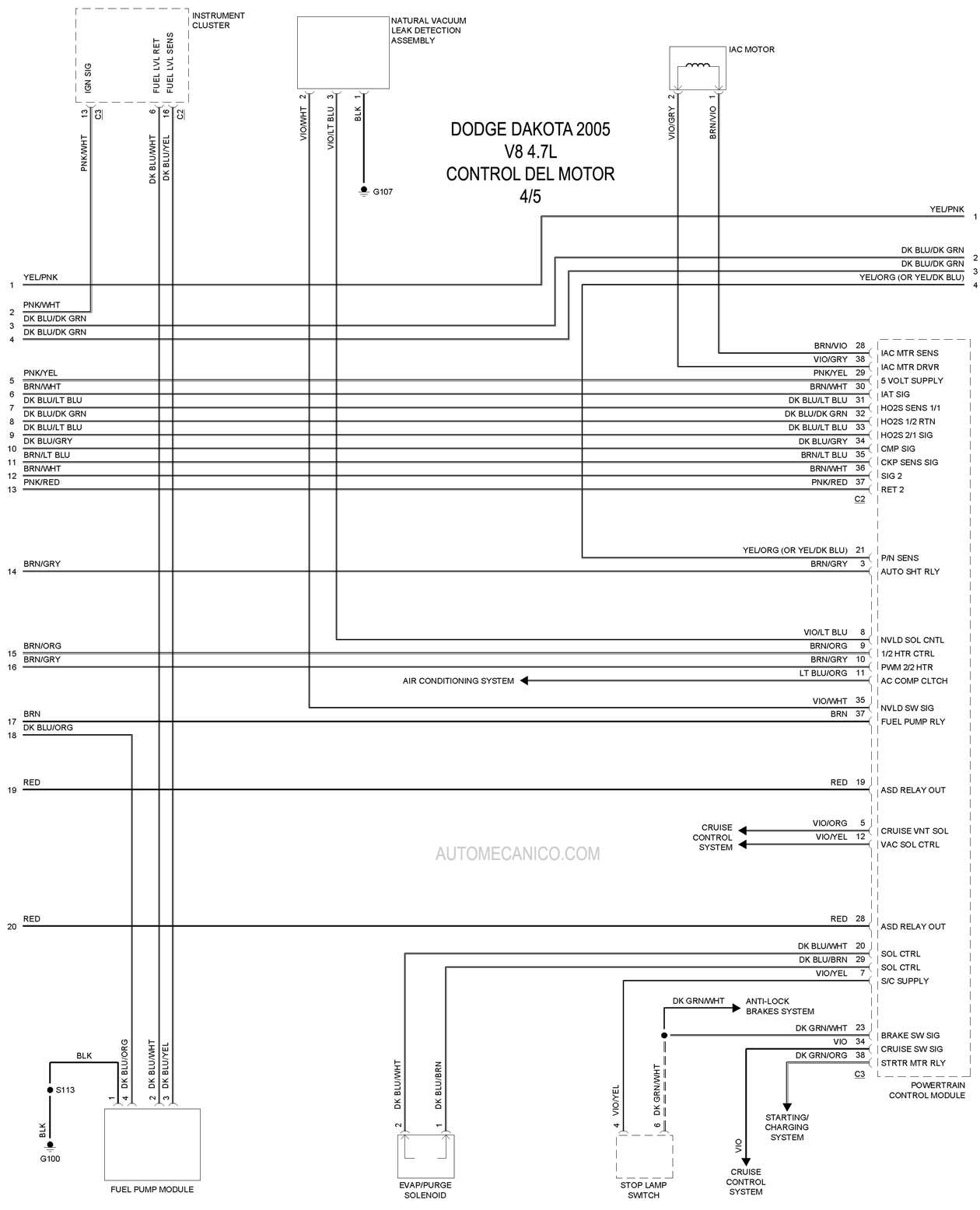

| V8 4.7L CONTROL DEL MOTOR | DIAGRAMA 4 |

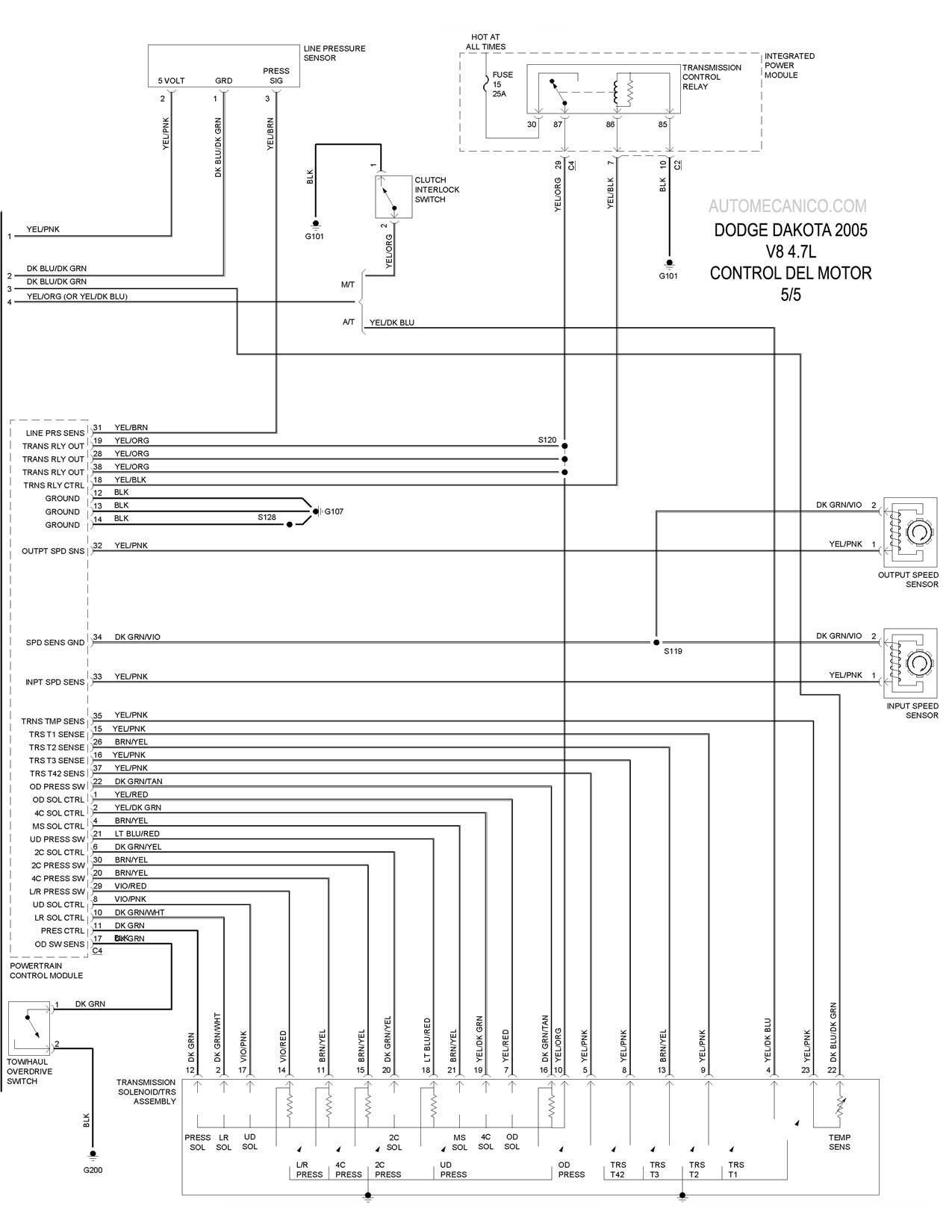

| V8 4.7L CONTROL DEL MOTOR | DIAGRAMA 5 |
