| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| CHRYSLER - 2.2L 1981/93 - CHRYSLER 4 CILINDROS |

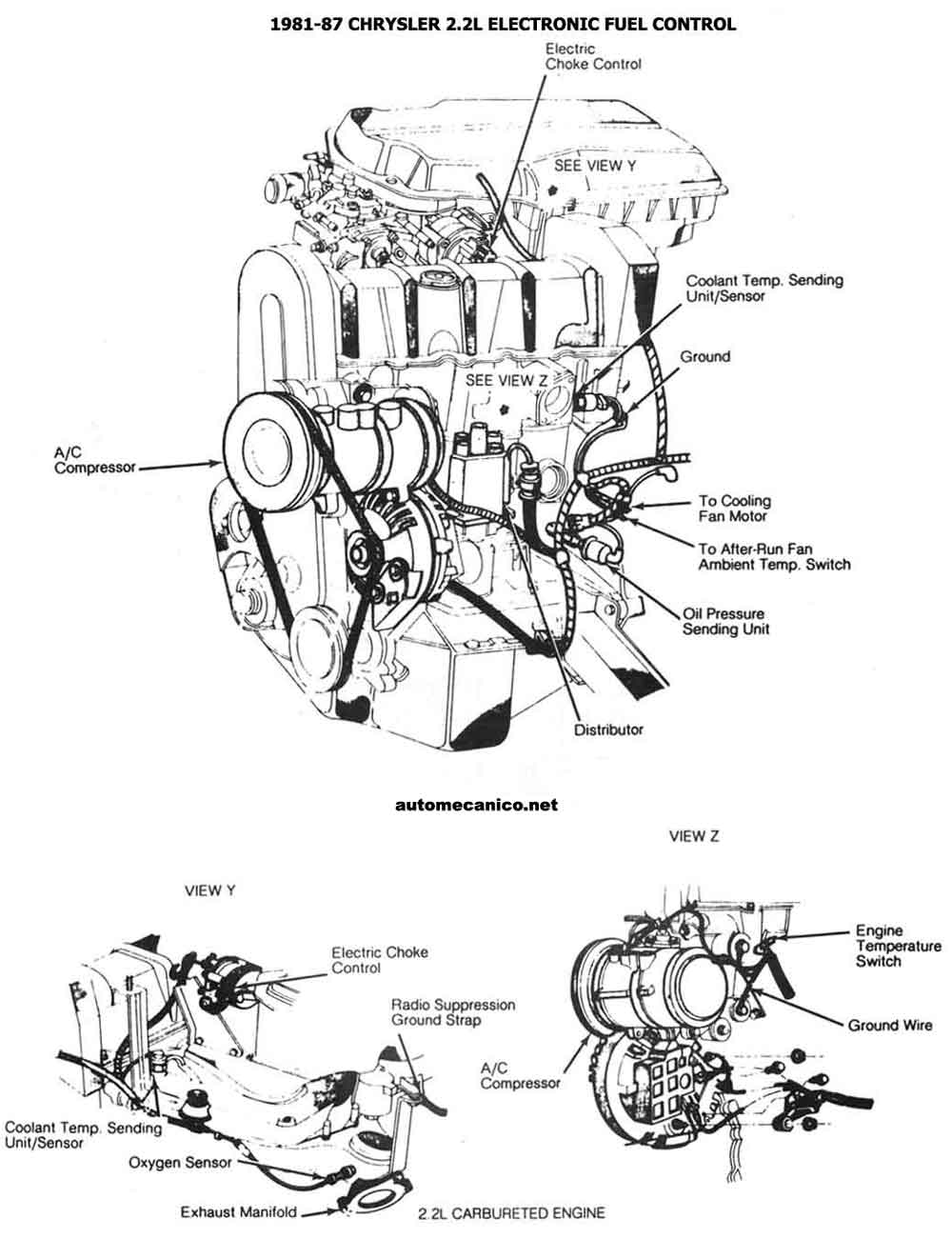

| 1981/87 - 2.2L EFC | CEC UBICACION DE COMPONENTES |

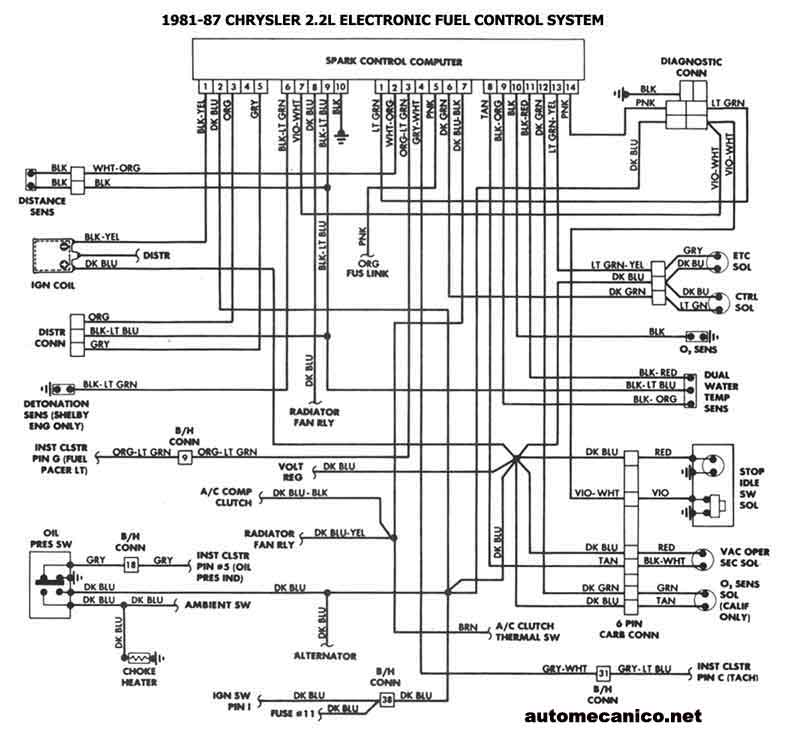

| 1981/87 - 2.2L EFC | ESQUEMA ELECTRICO |

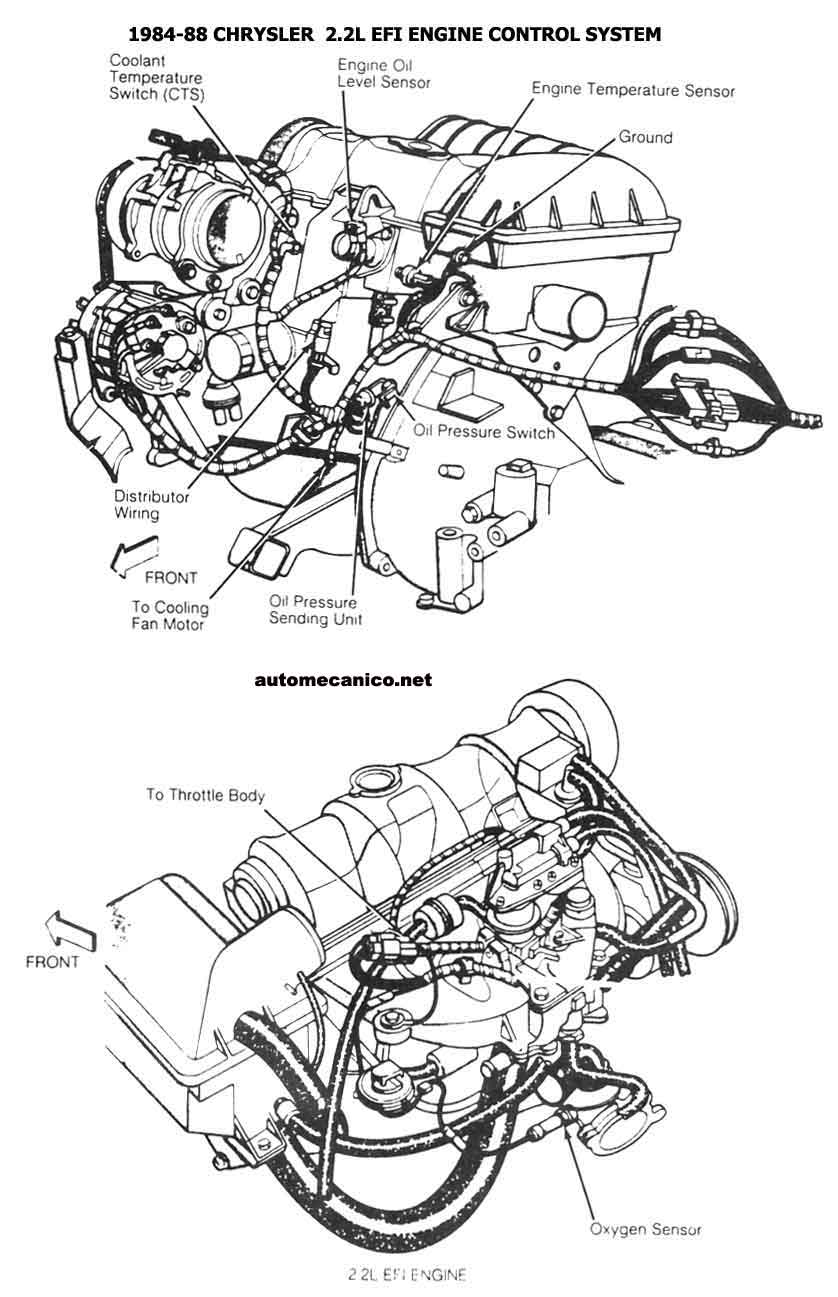

| 1984/88 - 2.2L EFI | CEC UBICACION DE COMPONENTES |
| 1990/93 - 2.2L TBI NO TURBO | CEC UBICACION DE COMPONENTES |
| 1984-88 - 2.2L TBI | ESQUEMA ELECTRICO |

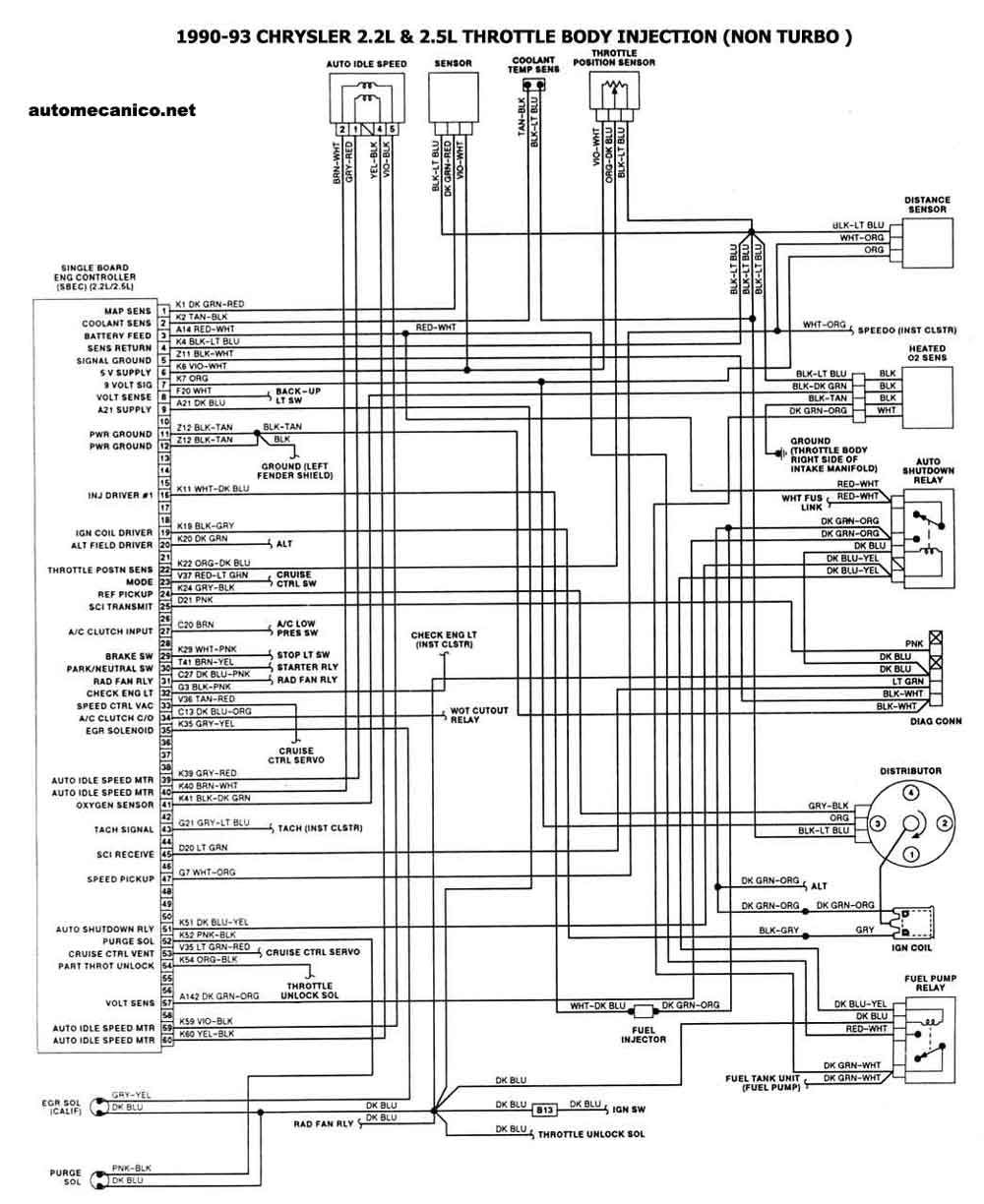

| 1990-93 - 2.2L TBI NO TURBO | ESQUEMA ELECTRICO |

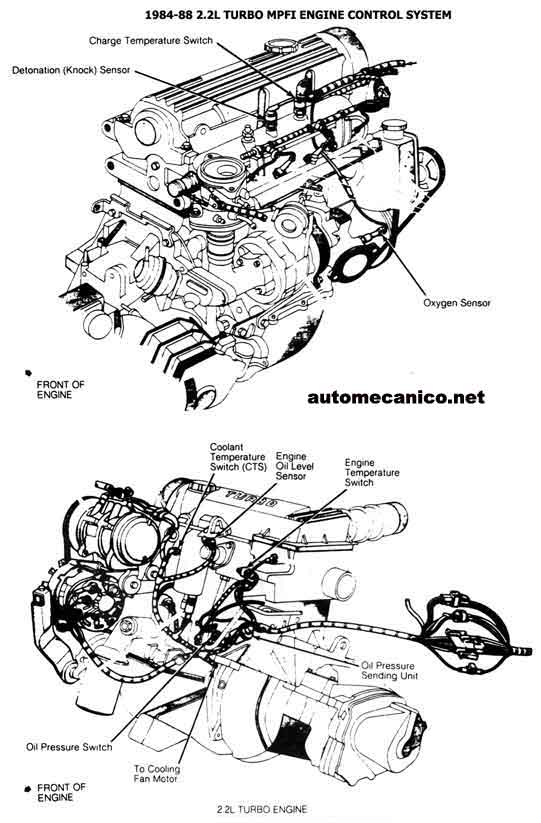

| 1984/88 - 2.2L TURBO MPFI | CEC UBICACION DE COMPONENTES |
| 1990/93 - 2.2L TURBO PFI | CEC UBICACION DE COMPONENTES |

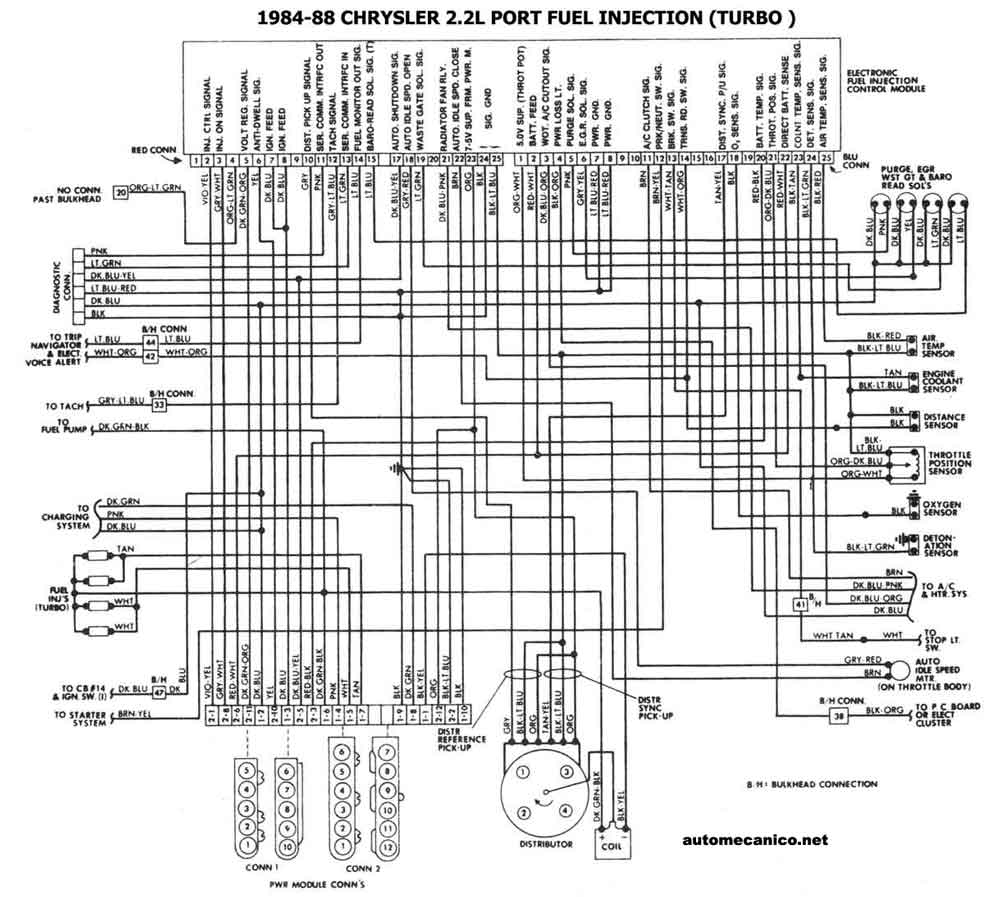

| 1984-88 - 2.2L PFI TURBO | ESQUEMA ELECTRICO |

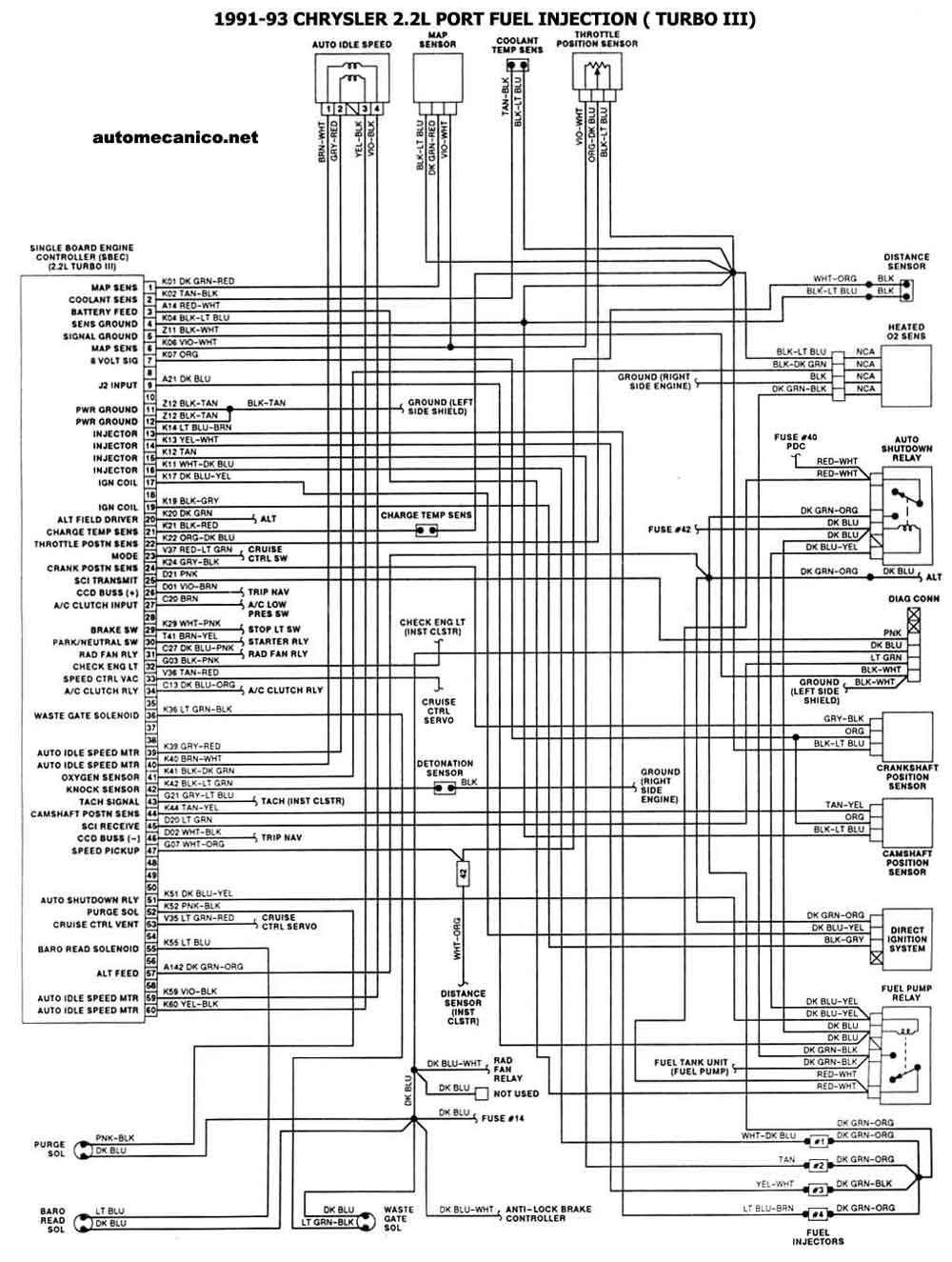

| 1991-93 - 2.2L PFI TURBO III | ESQUEMA ELECTRICO |
