| DIAGRAMAS - ESQUEMAS GRAPHICS - MECANICA AUTOMOTRIZ BMW 1981/93 |
BMW- Diagramas, esquemas; circuitos electricos 1981/93 |
| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En autoelectronico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| AÑO 1981/93 - BMW - 3 | 5 | 6 | 7 SERIES |
| SERIES 3 | 5 | 6 | 7 | |

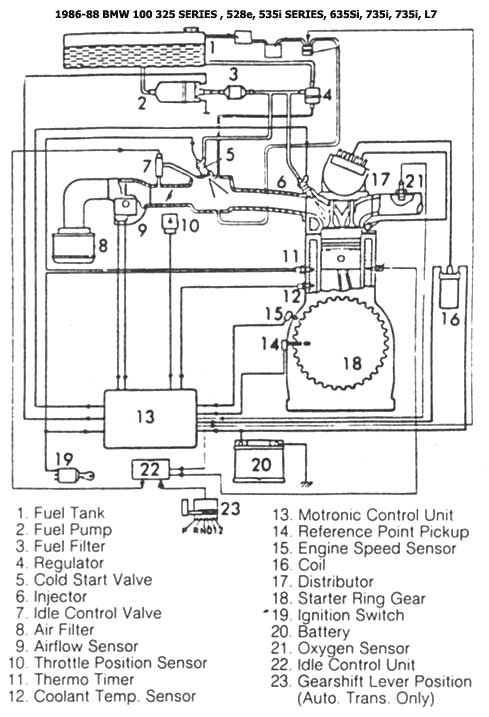

| 1986-88 | UBICACION DE COMPONENTES |

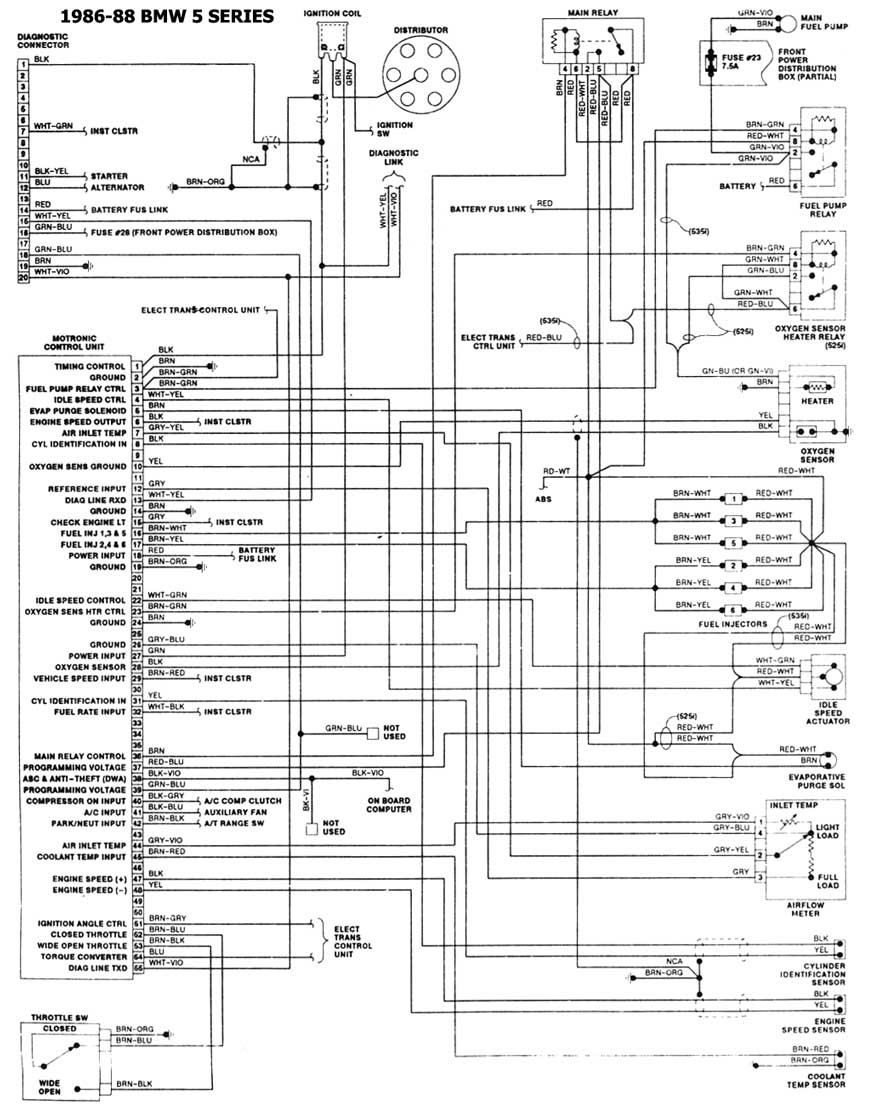

| 1986-885 SERIES | ESQUEMAS ELECTRICOS |

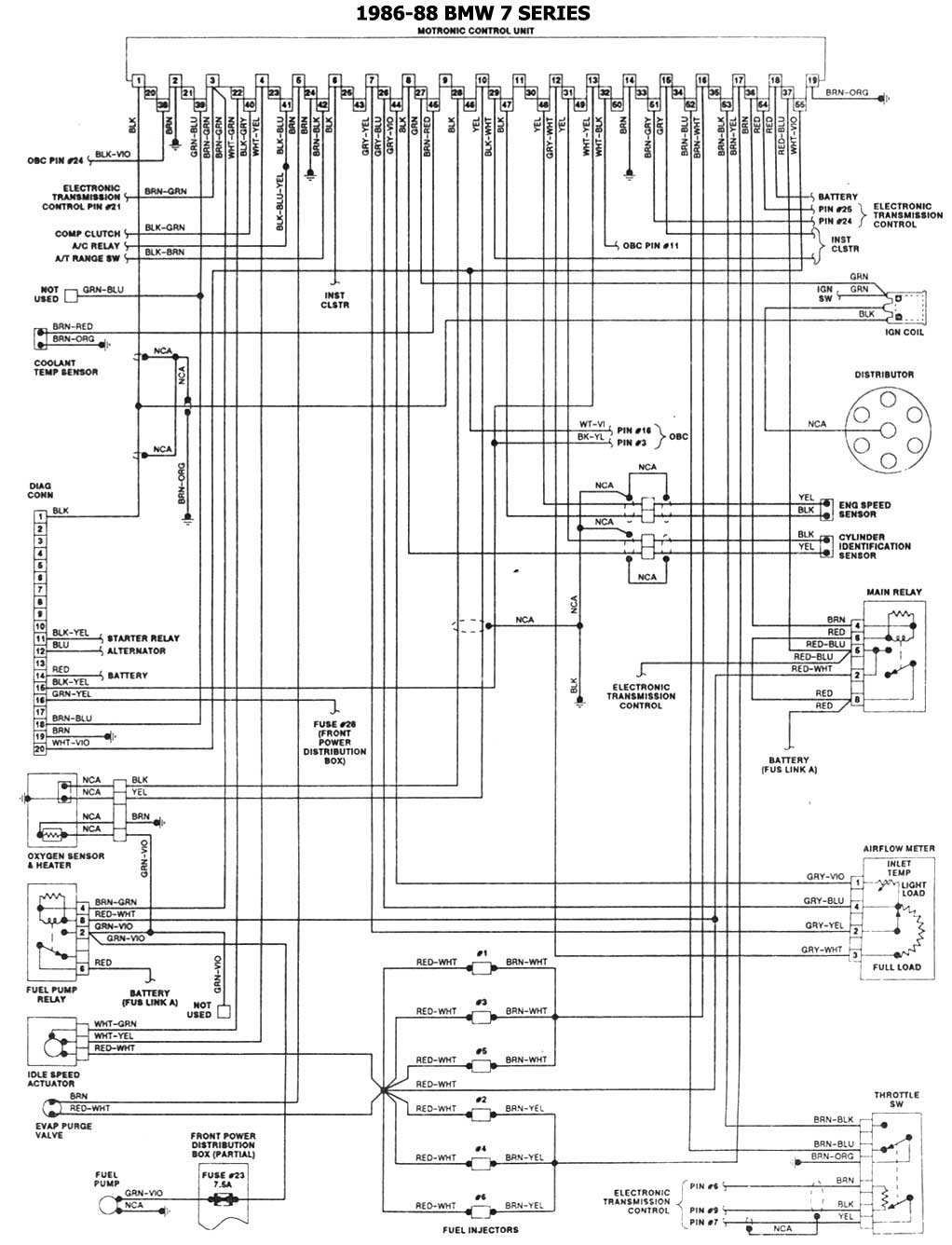

| 1986-887 SERIES | ESQUEMAS ELECTRICOS |
| 1992-93 | |

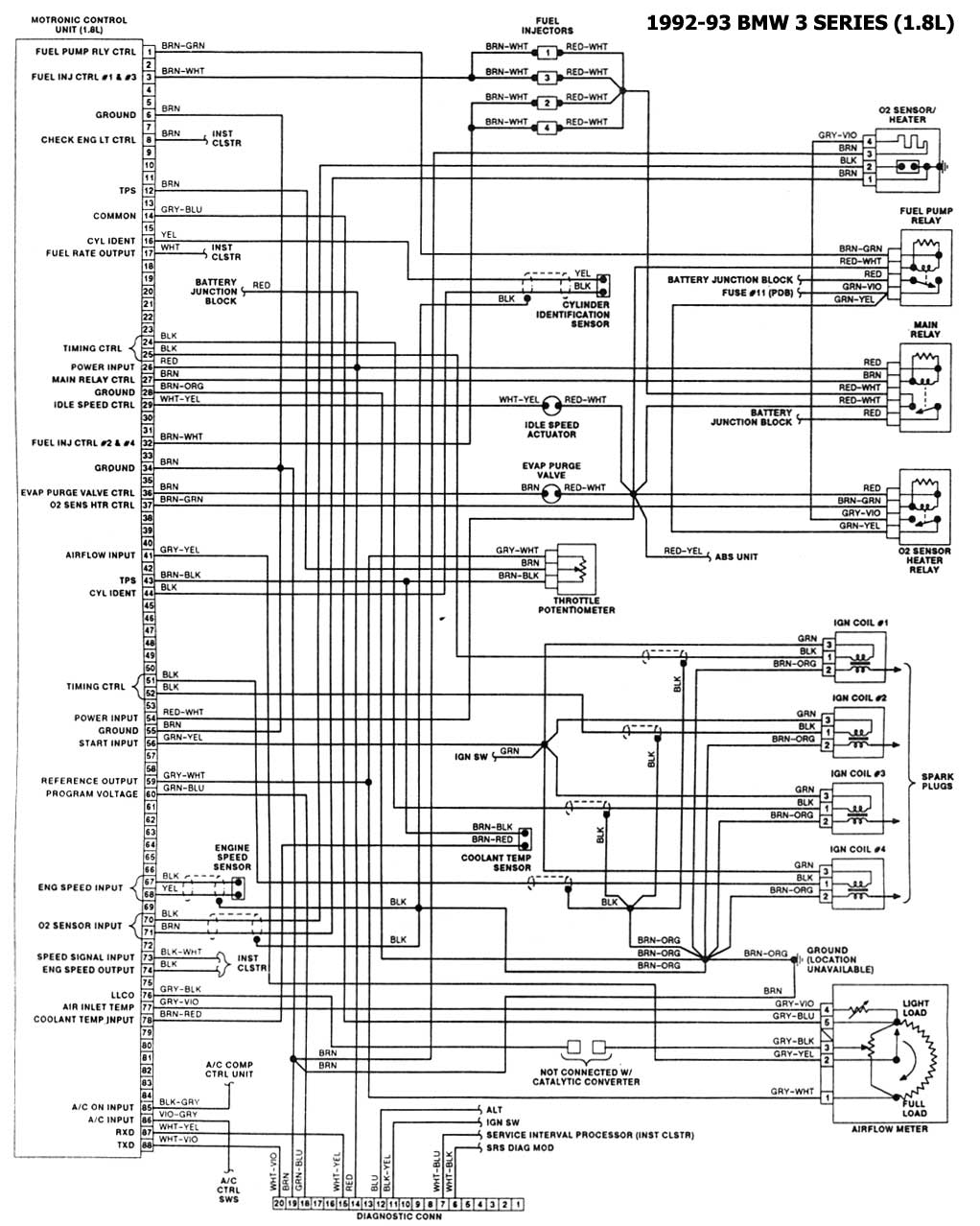

| 1992-93 - 3 SERIES (1.8L) | ESQUEMAS ELECTRICOS |
| 1992-93 - 3 - 5 SERIES -(2.5L) | ESQUEMAS ELECTRICOS |

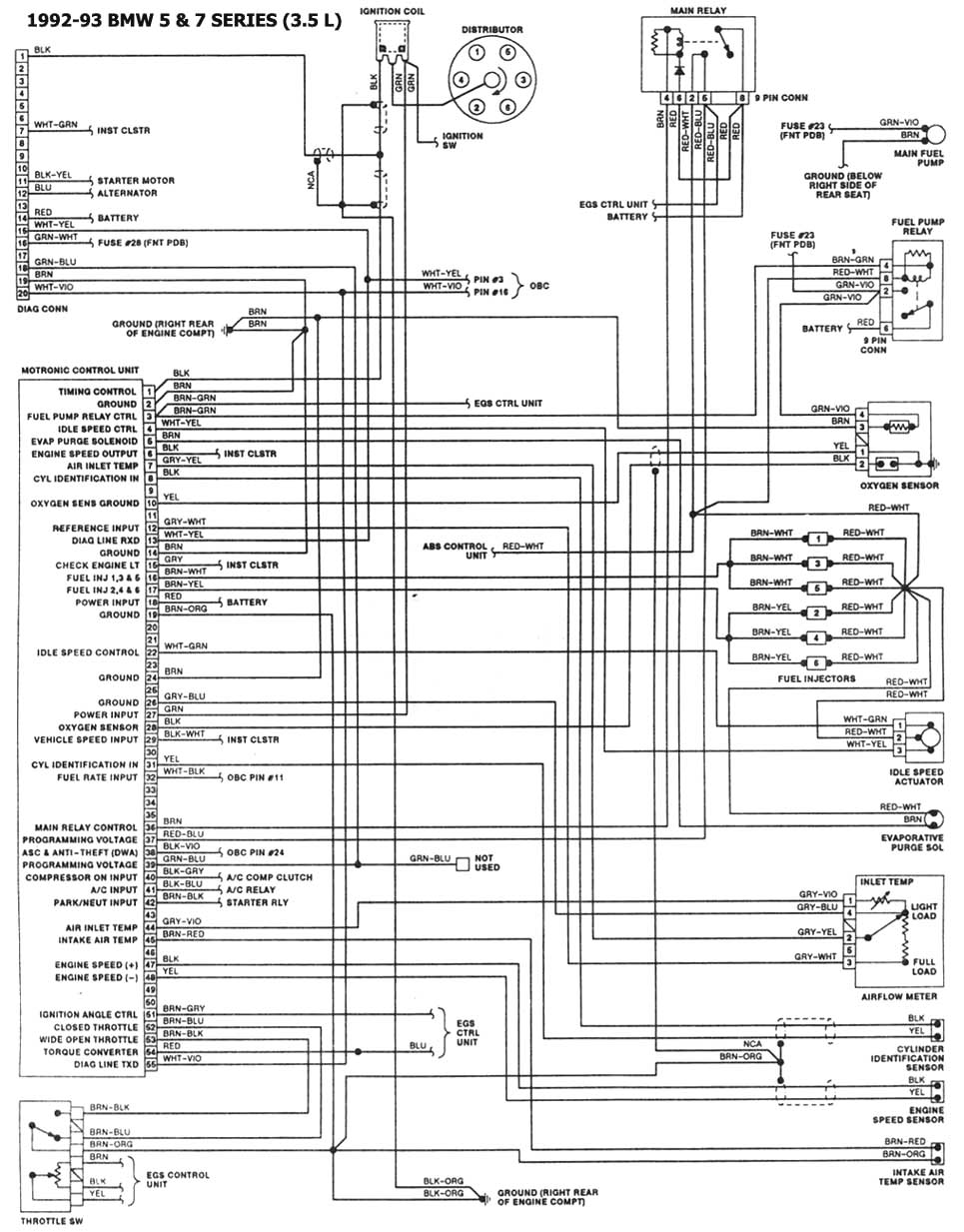

| 1992-93 - 5 - 7 SERIES -(3.5L) | ESQUEMAS ELECTRICOS |

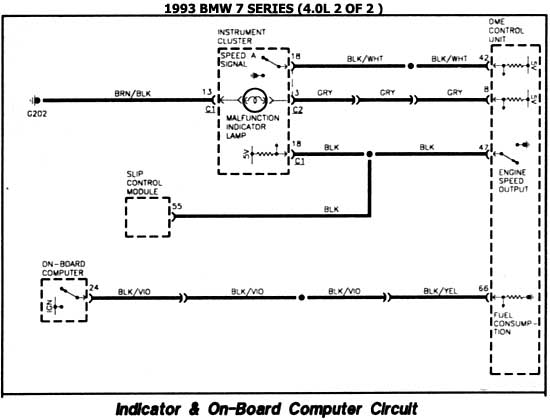

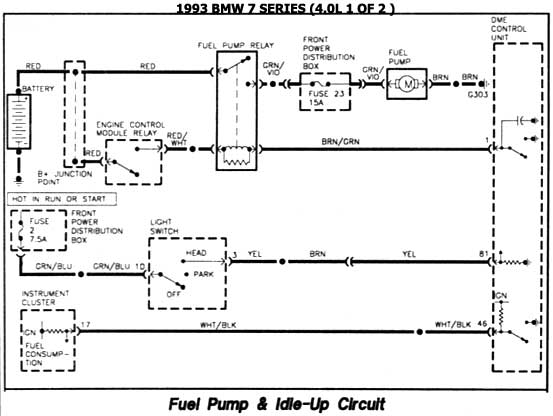

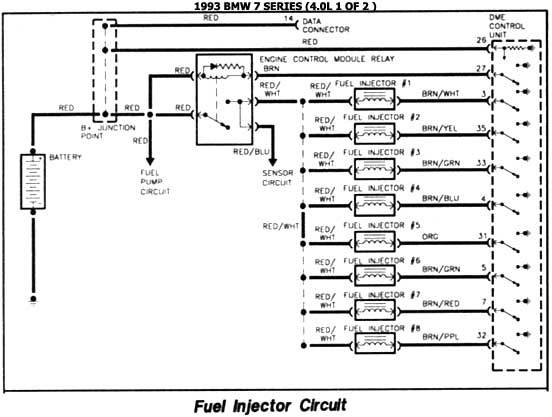

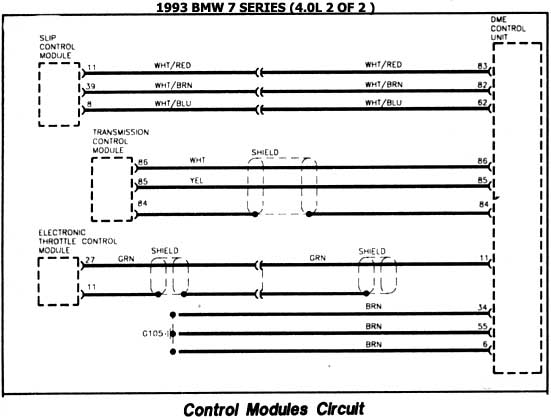

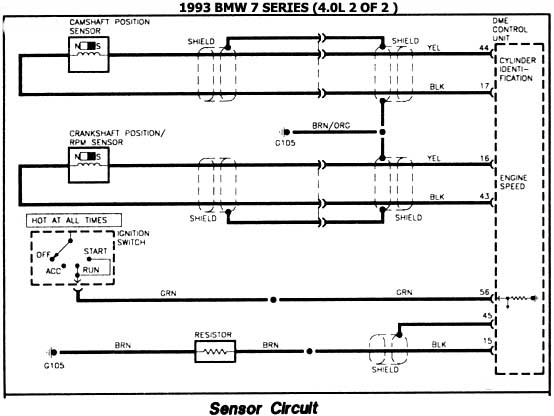

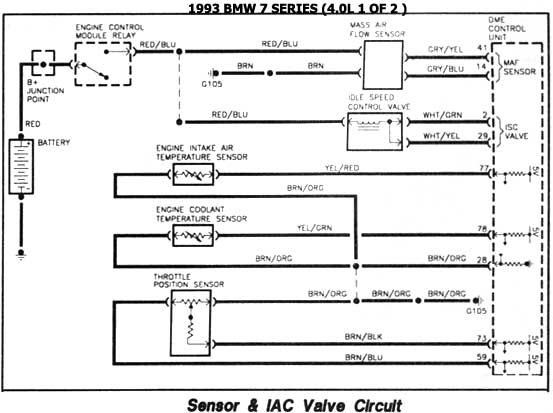

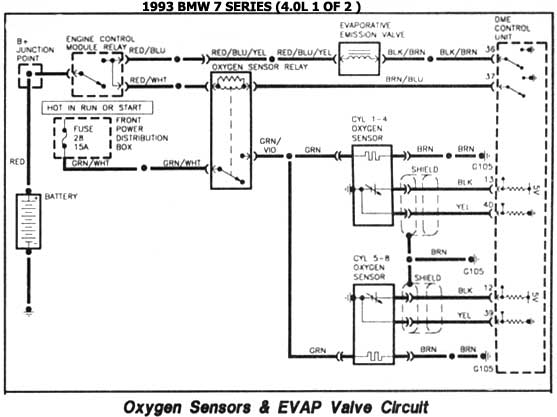

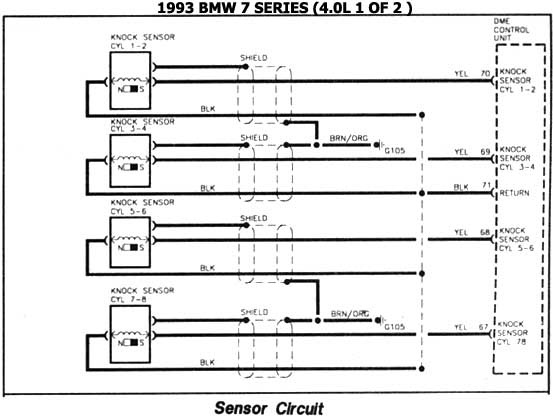

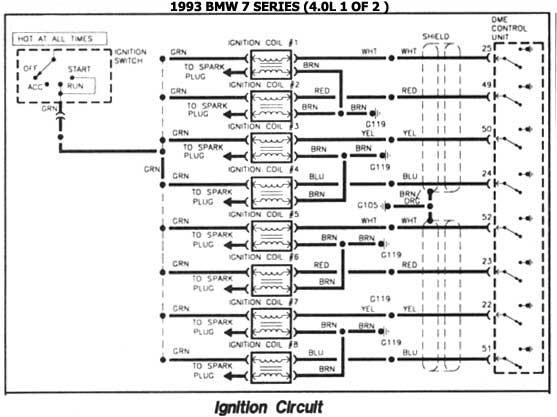

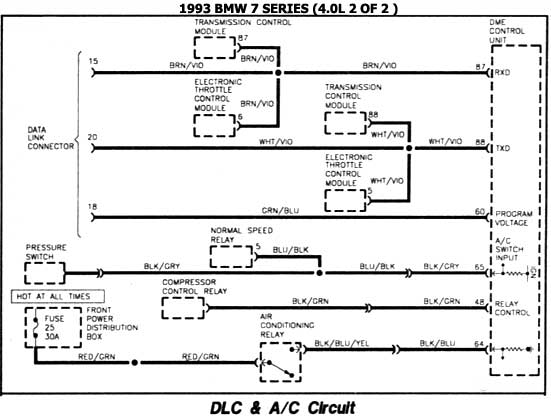

| 1993 - 7 SERIES - (4.0L) | ESQUEMAS ELECTRICOS |
| 1993 - 7 SERIES -(4.0L) | ESQUEMAS ELECTRICOS |
| 1993 - 7 SERIES - (4.0L) | ESQUEMAS ELECTRICOS |
| 1993 - 7 SERIES -(4.0L) | ESQUEMAS ELECTRICOS |
| 1993 - 7 SERIES -(4.0L) | ESQUEMAS ELECTRICOS |
| 1993 - 7 SERIES -(4.0L) | ESQUEMAS ELECTRICOS |
| 1993 - 7 SERIES -(4.0L) | ESQUEMAS ELECTRICOS |
| 1993 - 7 SERIES (4.0L) | ESQUEMAS ELECTRICOS |
| 1993 - 7 SERIES -(4.0L) | ESQUEMAS ELECTRICOS |
| 1993 - 7 SERIES - (4.0L) | ESQUEMAS ELECTRICOS |
