| DIAGRAMAS - ESQUEMAS GRAPHICS - MECANICA AUTOMOTRIZ ACURA 1986/93 |
ACURA 1986-93: Integra, leyend, vigor - INDICE |
| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En autoelectronico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| AÑO 1986-93 ACURA: INTEGRA | LEGEND | VIGOR - INDICE - COMPONENTES - SENSORES |
| INTEGRA | |

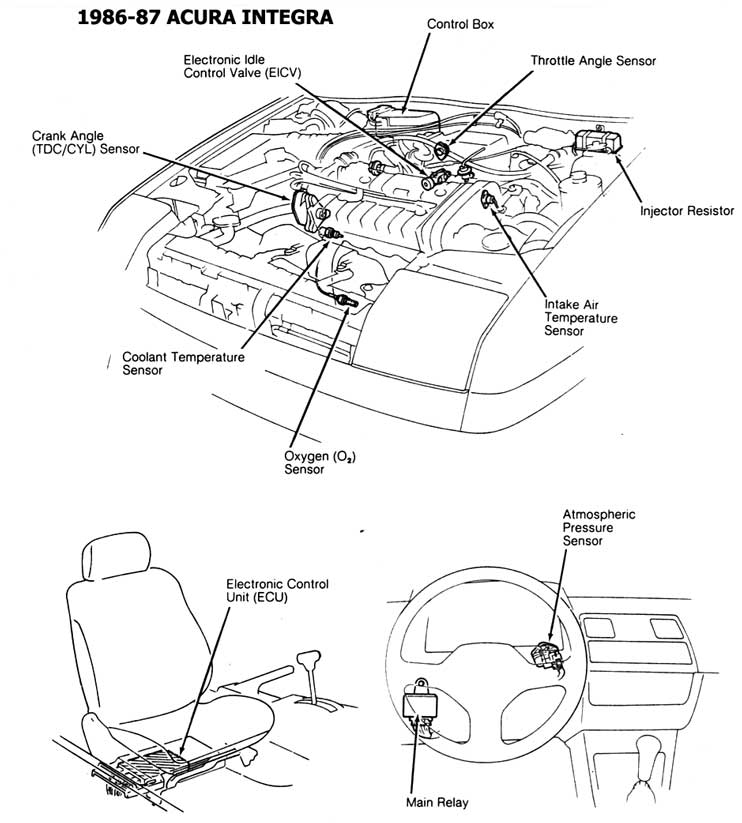

| 1986-87 | UBICACION DE COMPONENTES |

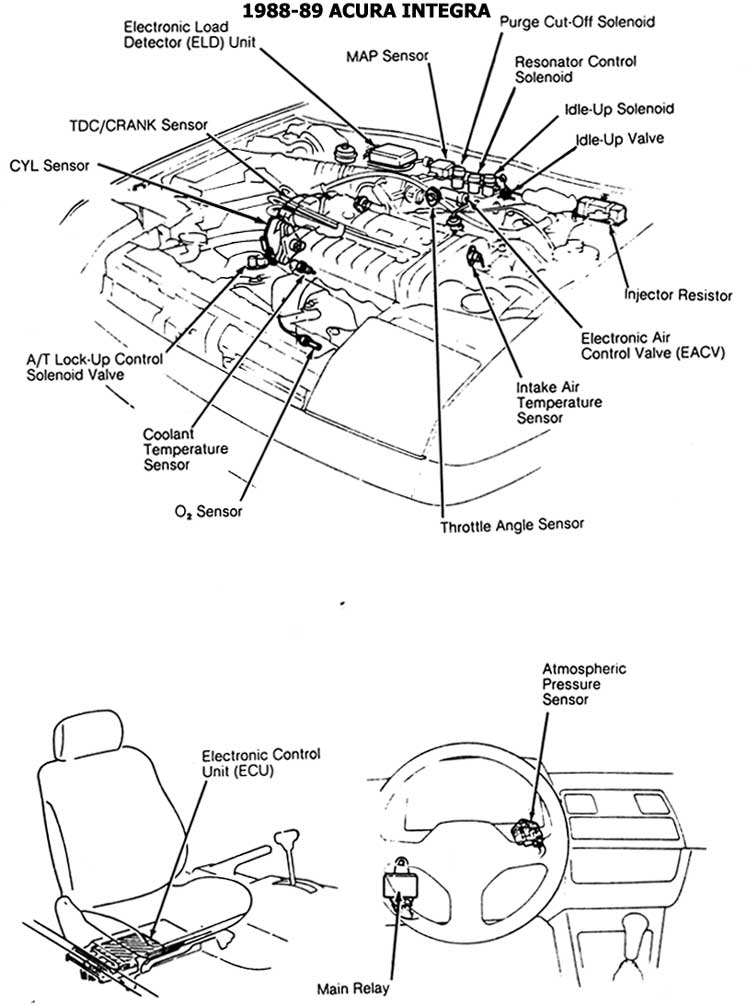

| 1988-89 | UBICACION DE COMPONENTES |

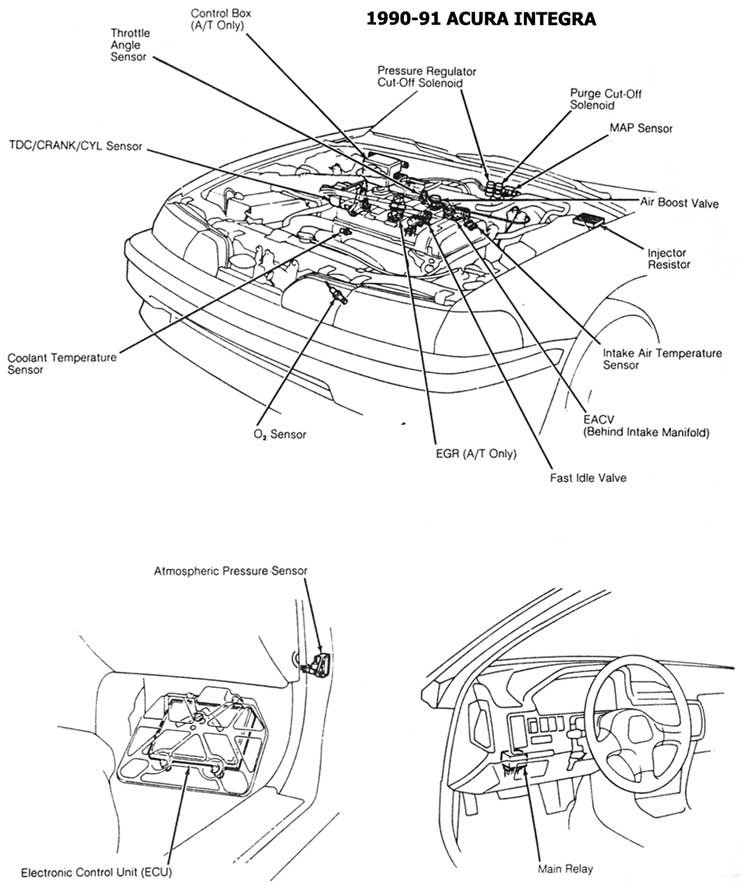

| 1990-91 | UBICACION DE COMPONENTES |

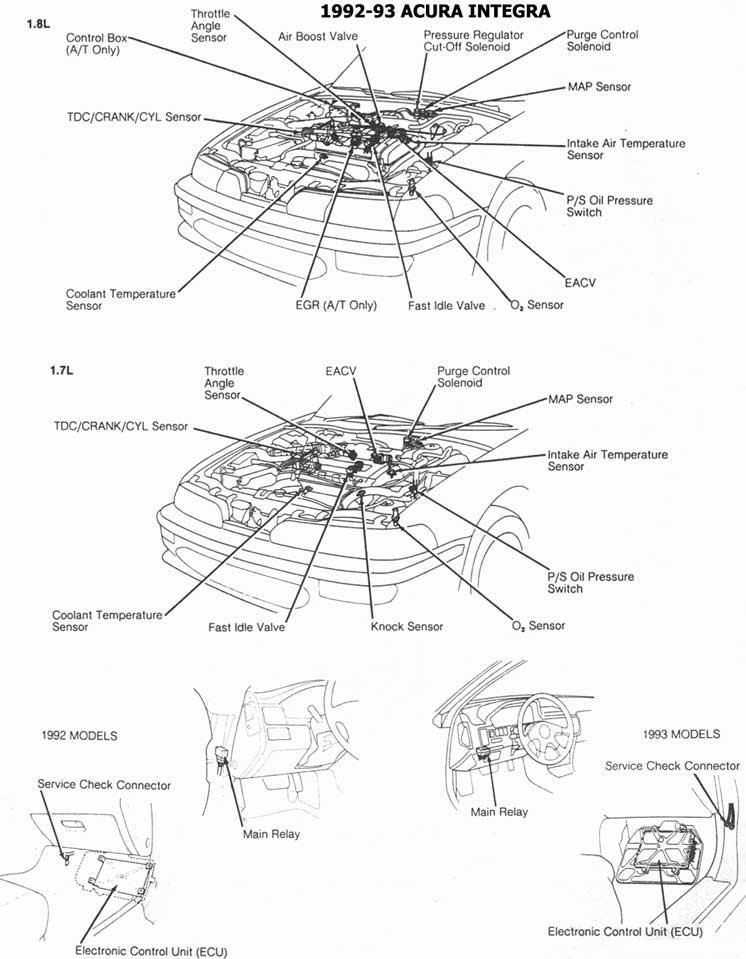

| 1992-93 | UBICACION DE COMPONENTES |
| 1986-89 | ESQUEMAS ELECTRICOS |
| 1990-91 | ESQUEMAS ELECTRICOS |

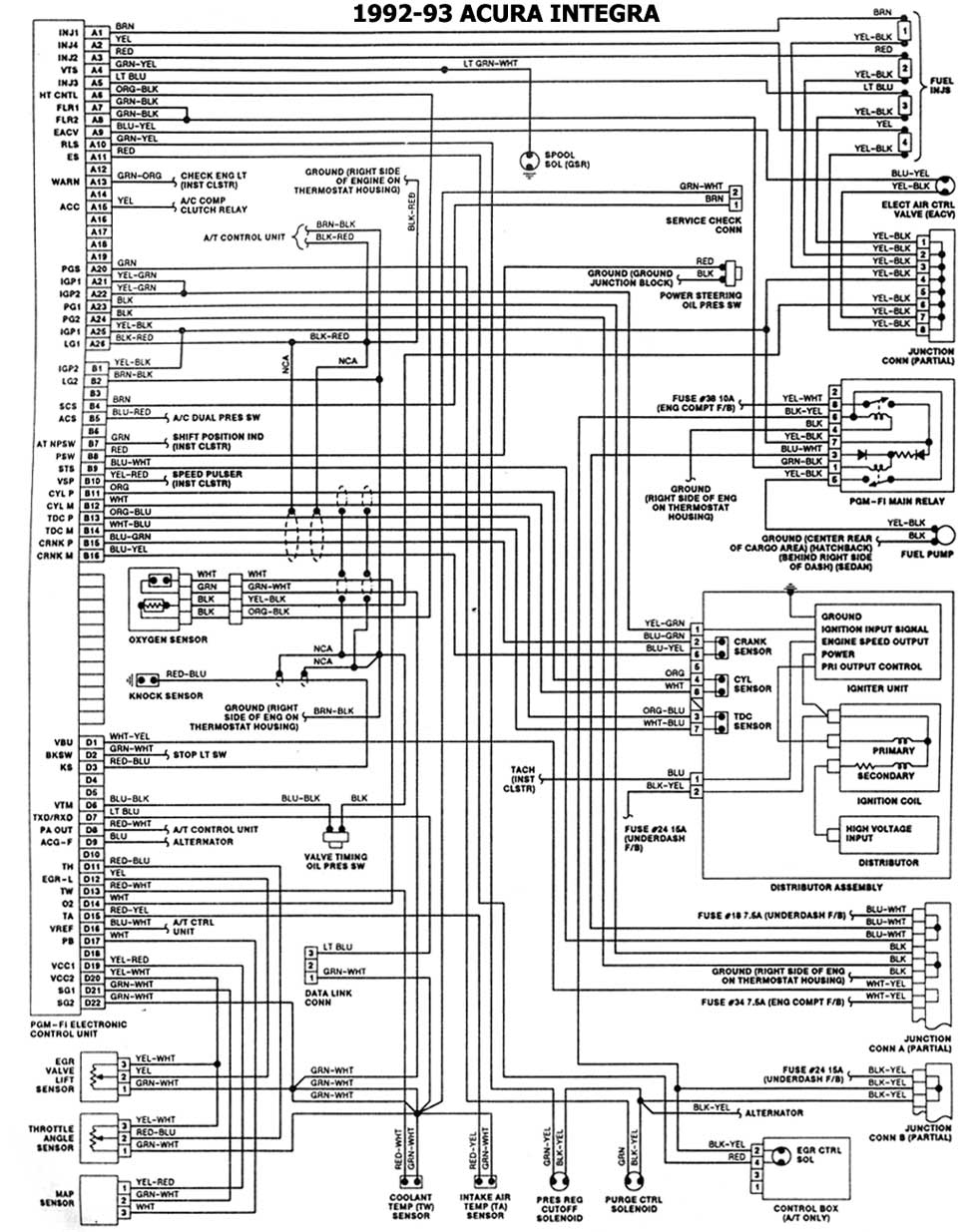

| 1992-93 | ESQUEMAS ELECTRICOS |
| LEGEND | |
| 1986-87 | UBICACION DE COMPONENTES |

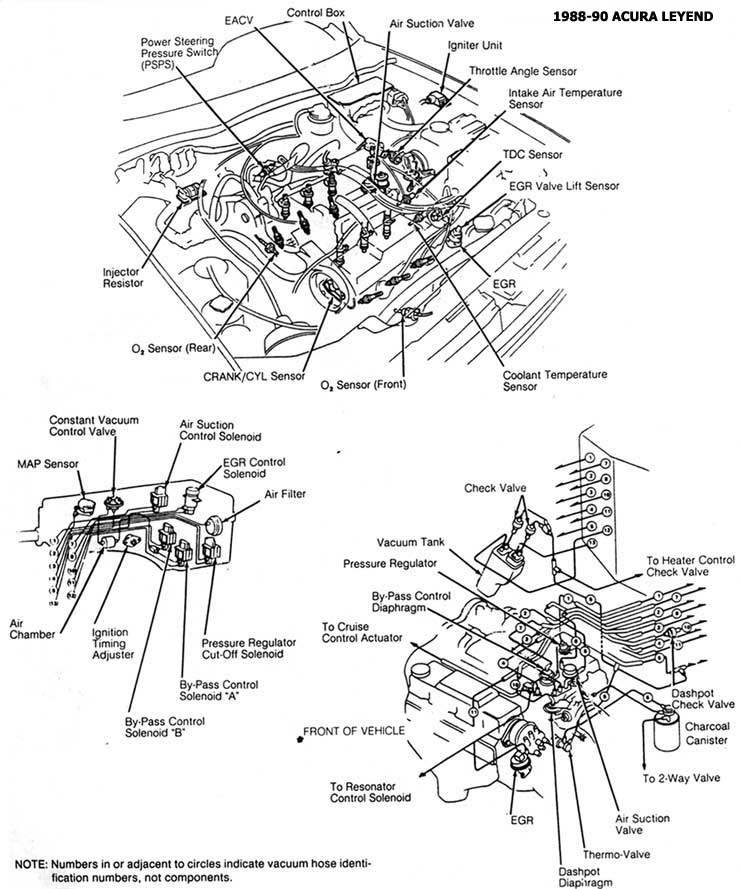

| 1988-90 | UBICACION DE COMPONENTES |

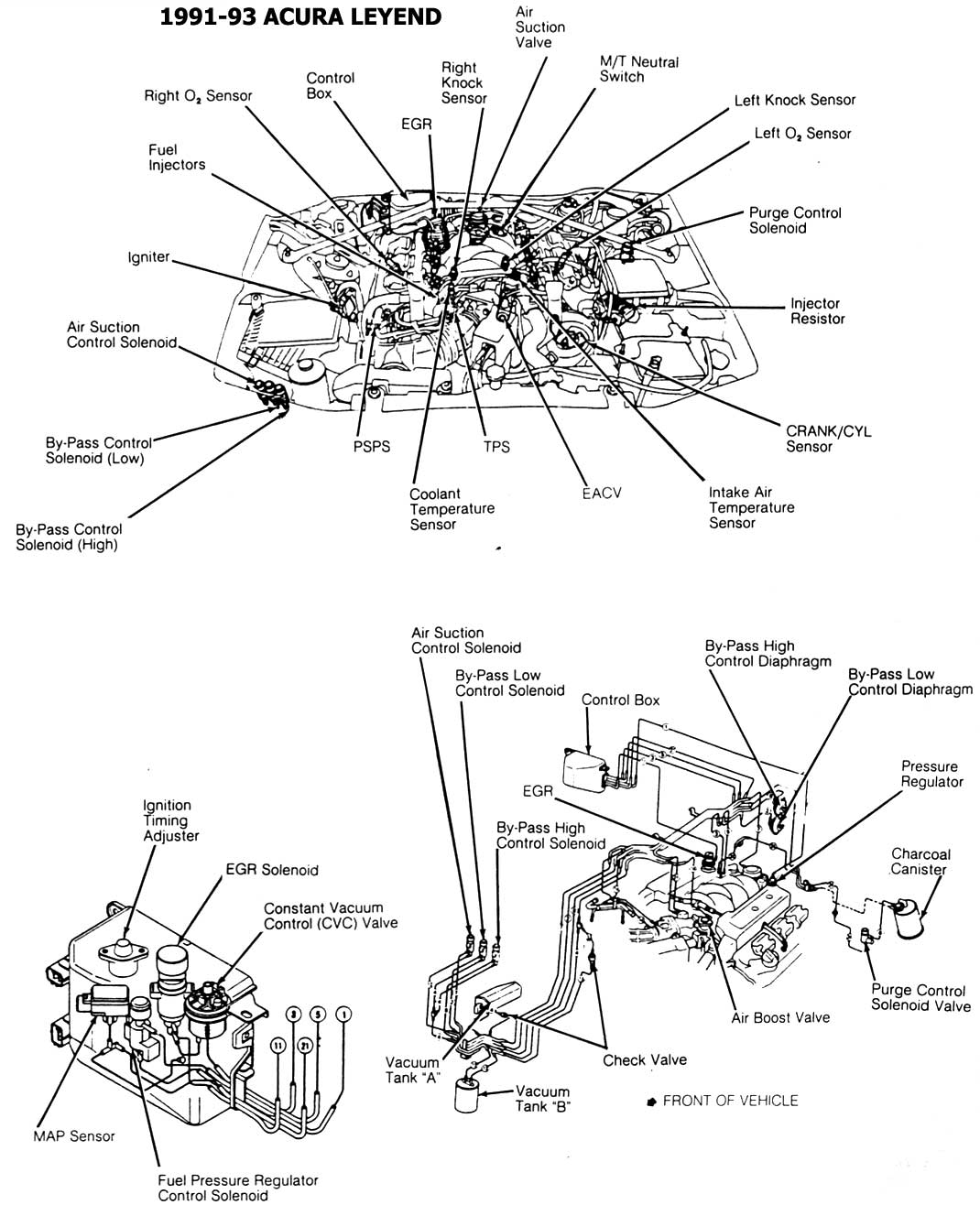

| 1991-93 | UBICACION DE COMPONENTES |

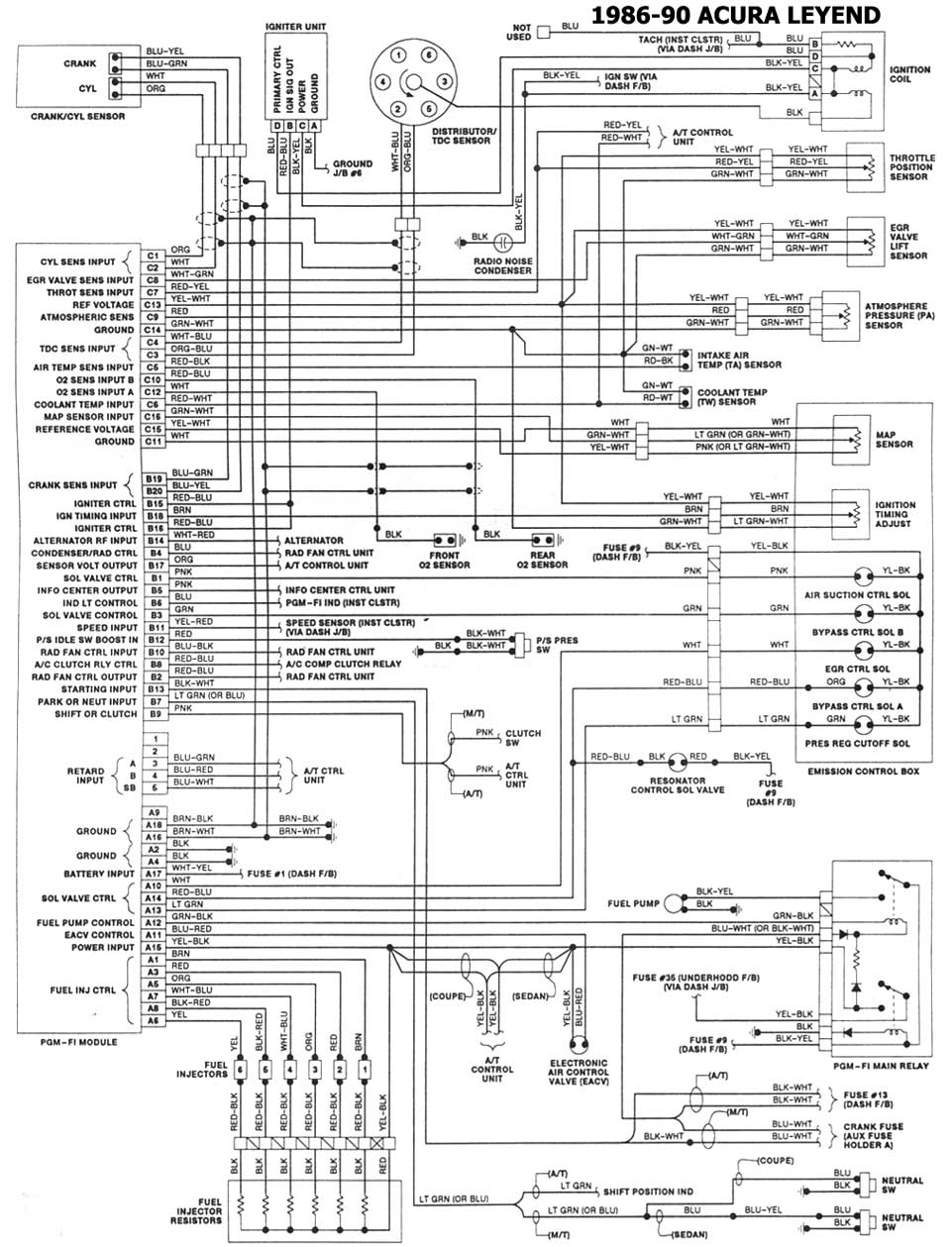

| 1986-90 | ESQUEMAS ELECTRICOS |

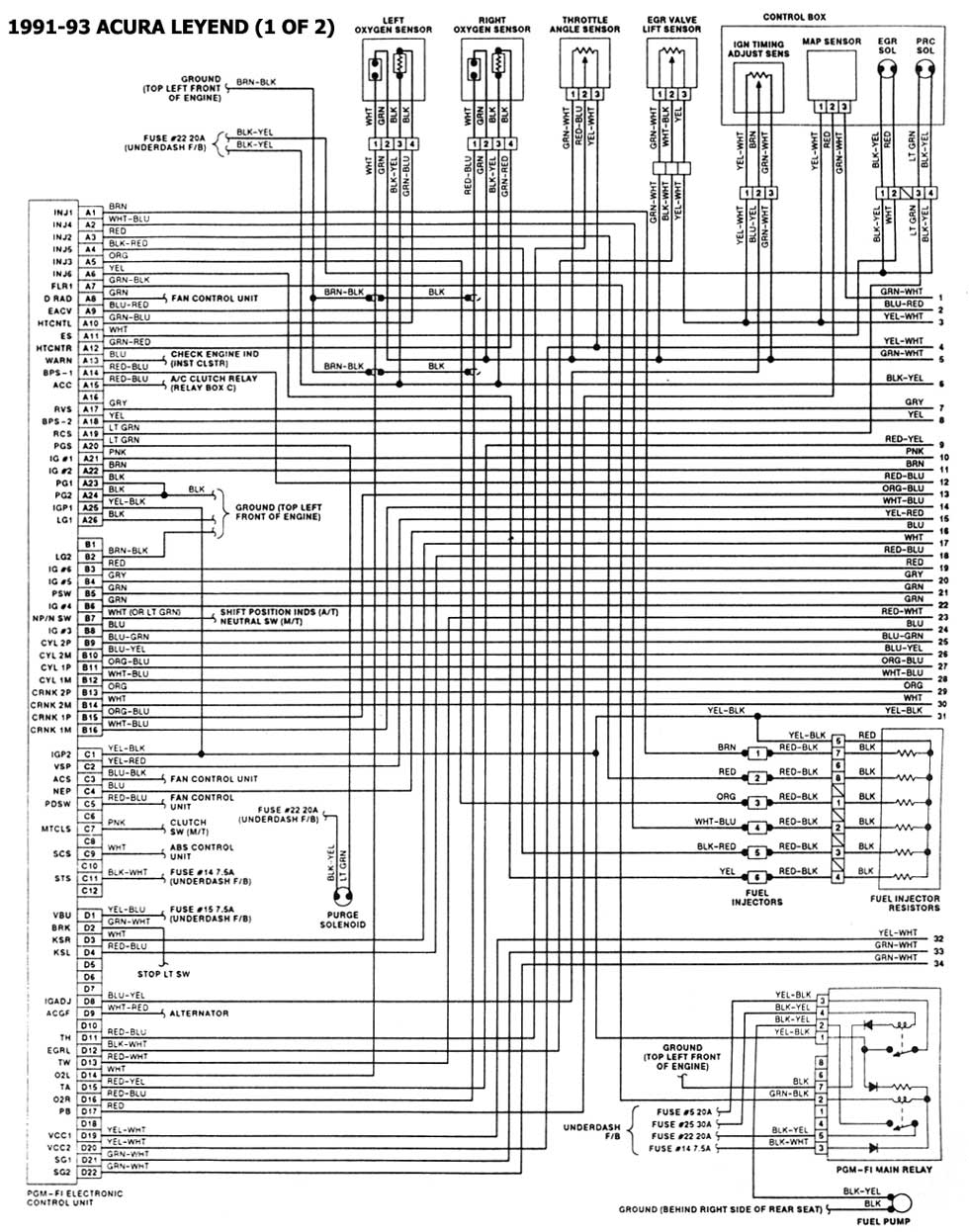

| 1991-93 | ESQUEMAS ELECTRICOS |
| 1991-93 | ESQUEMAS ELECTRICOS |
| VIGOR | |

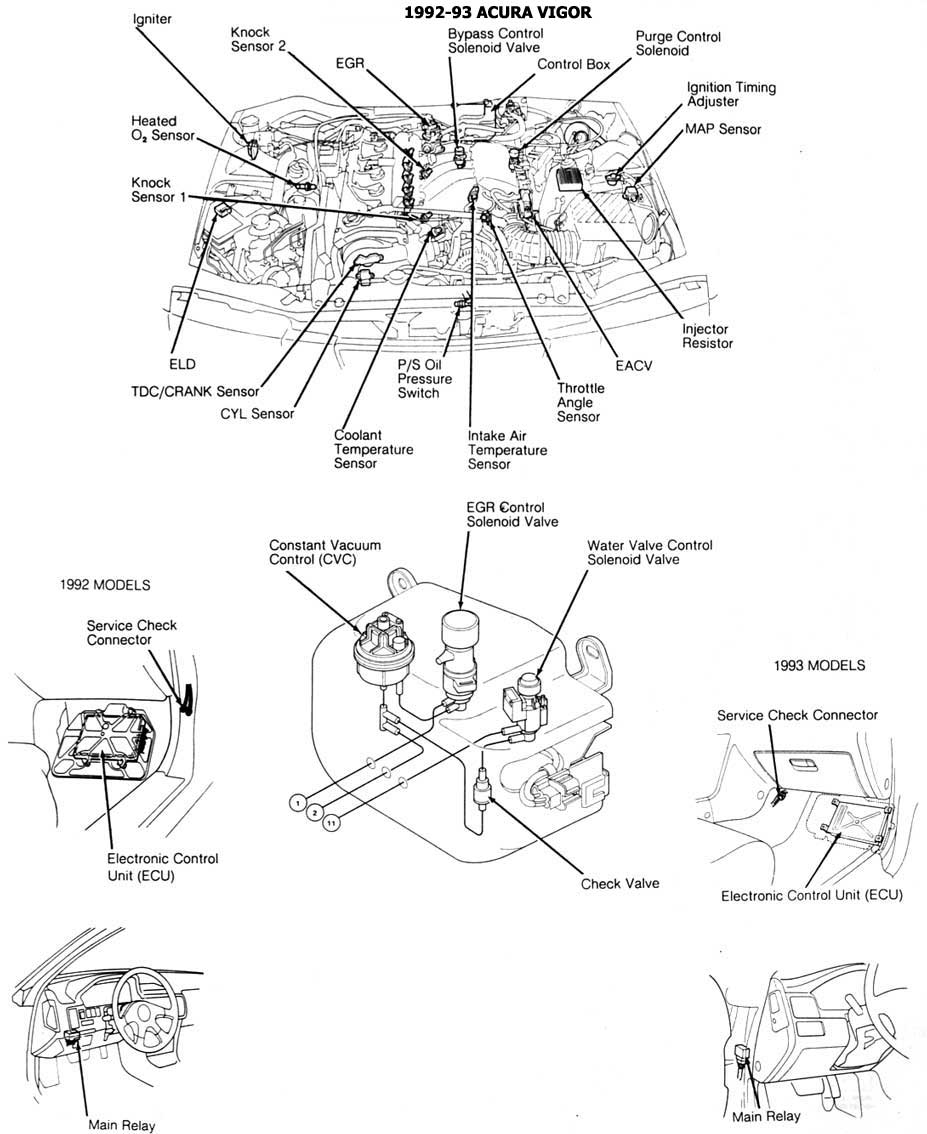

| 1992-93 | UBICACION DE COMPONENTES |

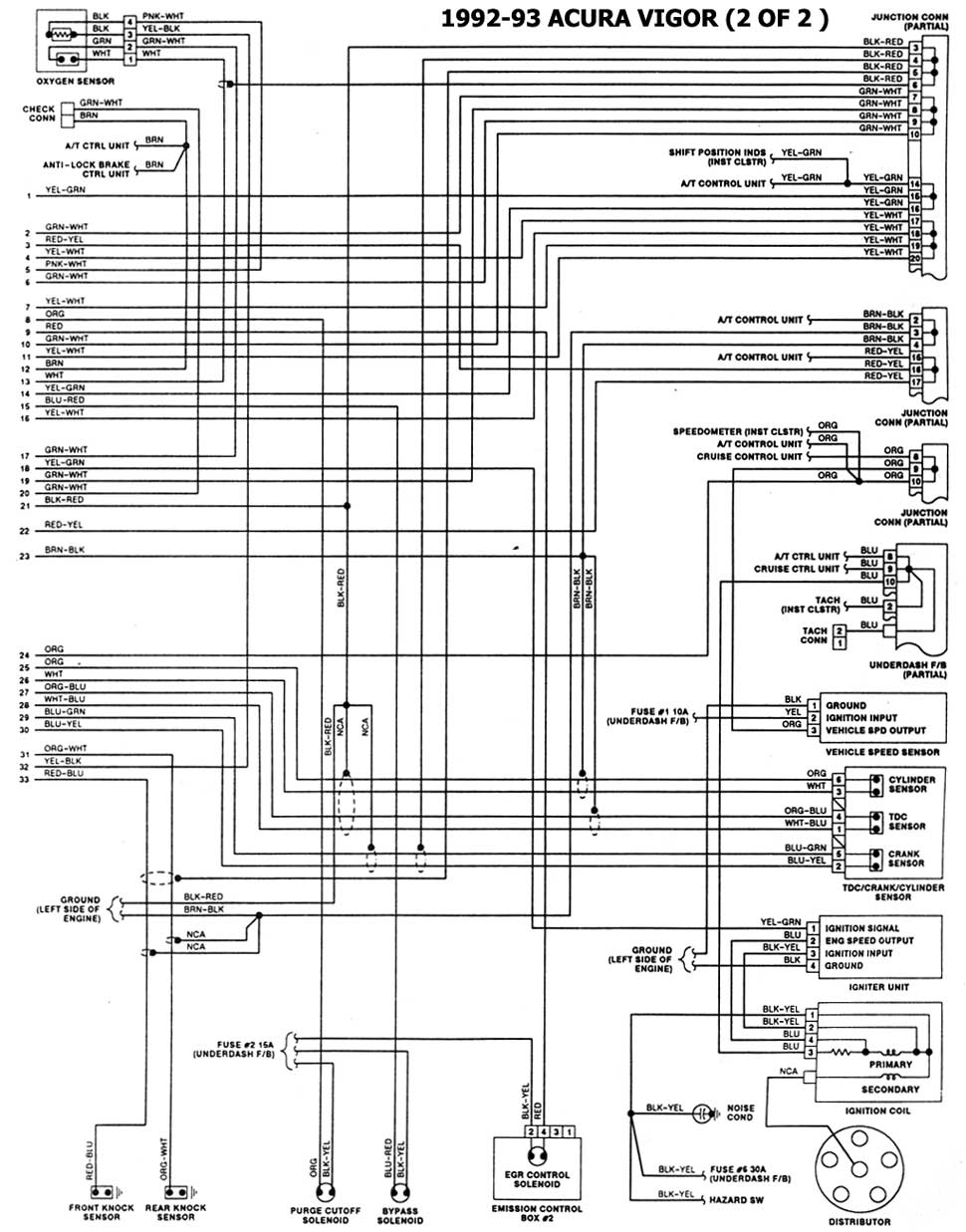

| 1992-93 | ESQUEMAS ELECTRICOS |
| 1992-93 | ESQUEMAS ELECTRICOS |
