Ford escort, Mercury tracer - 1991/96; Diagramas circuit. electrico |
| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| DIAGRAMAS ELECTRICOS - UBICACION DE COMPONENTES |
| FORD ESCORT, MERCURY TRACER 1991/96 |
| SISTEMA DE ARRANQUE 1991/96 | SISTEMA DE ENCENDIDO 1.8L 1991/96 |
| SISTEMA DE CARGA 1991/96 | SISTEMA DE ENCENDIDO 1.9L 1991/96 |

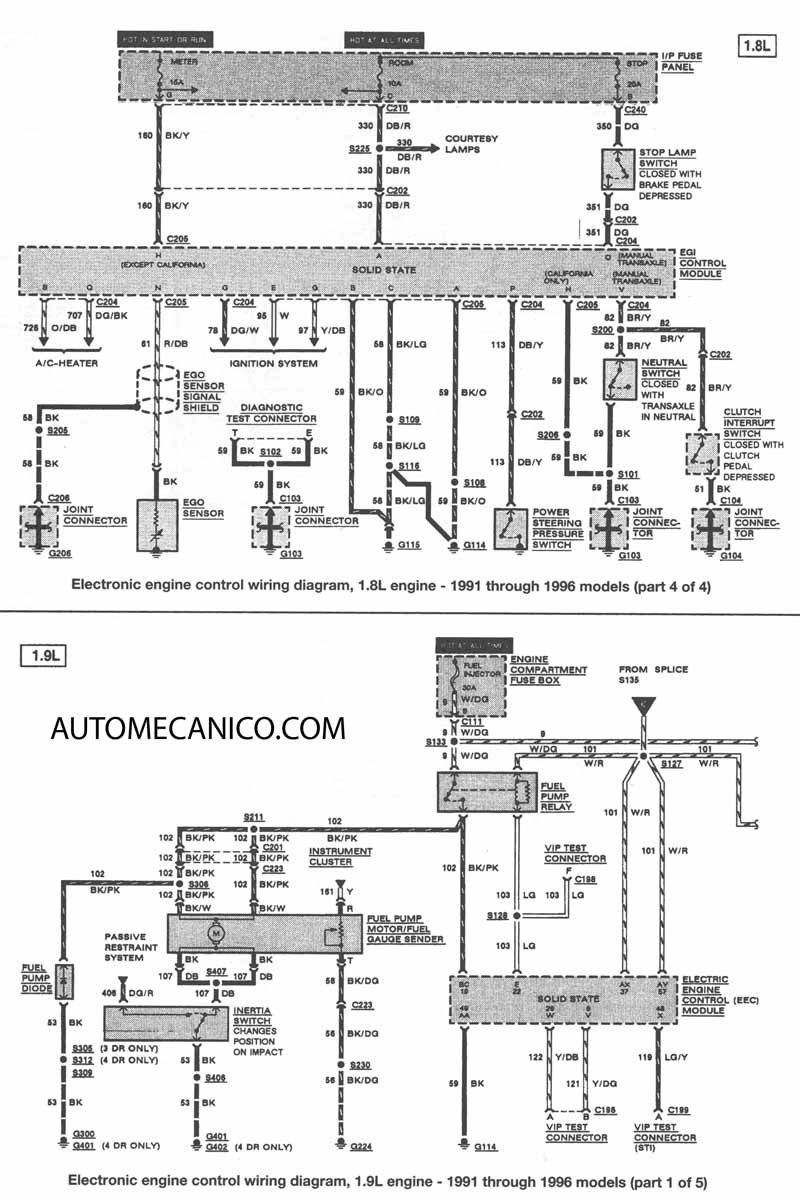

| CONTROL ELECTRONICO motor 1.8L 1991/96 parte1 | CONTROL ELECTRONICO motor 1.9L 1991/96 parte 2 y 3 |

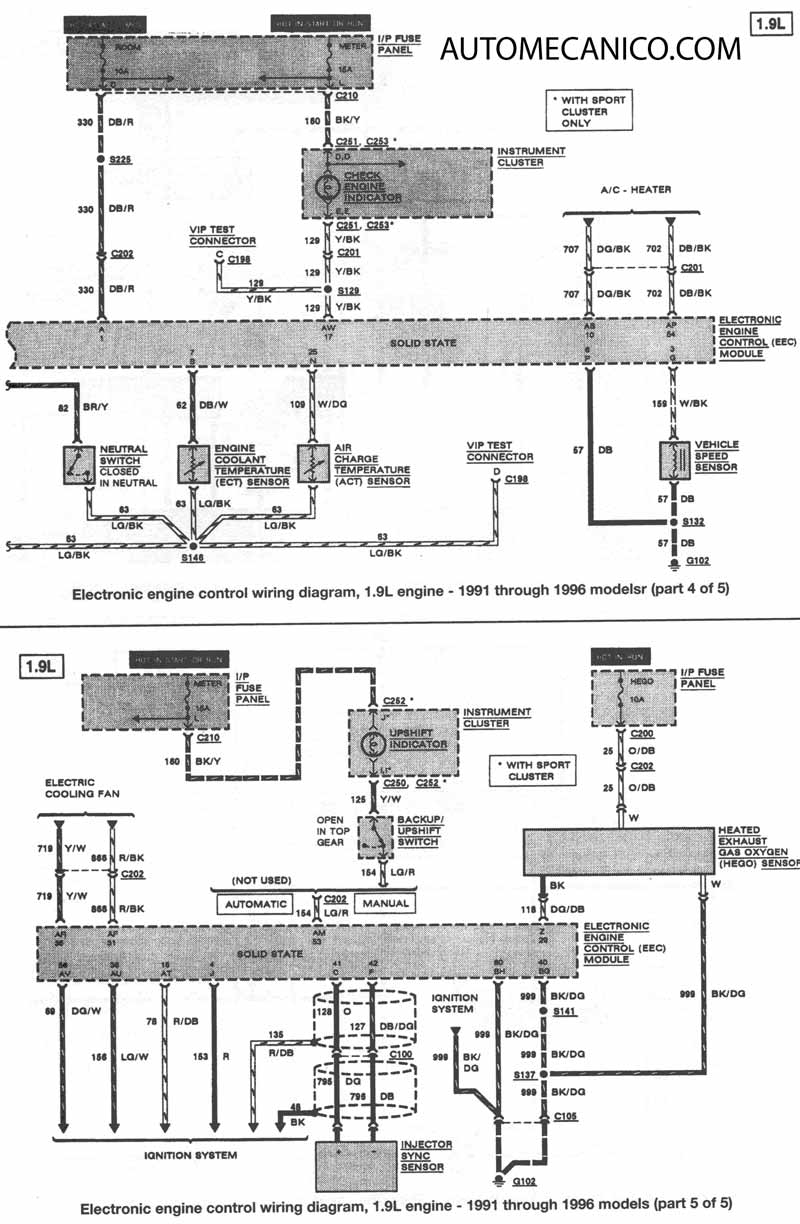

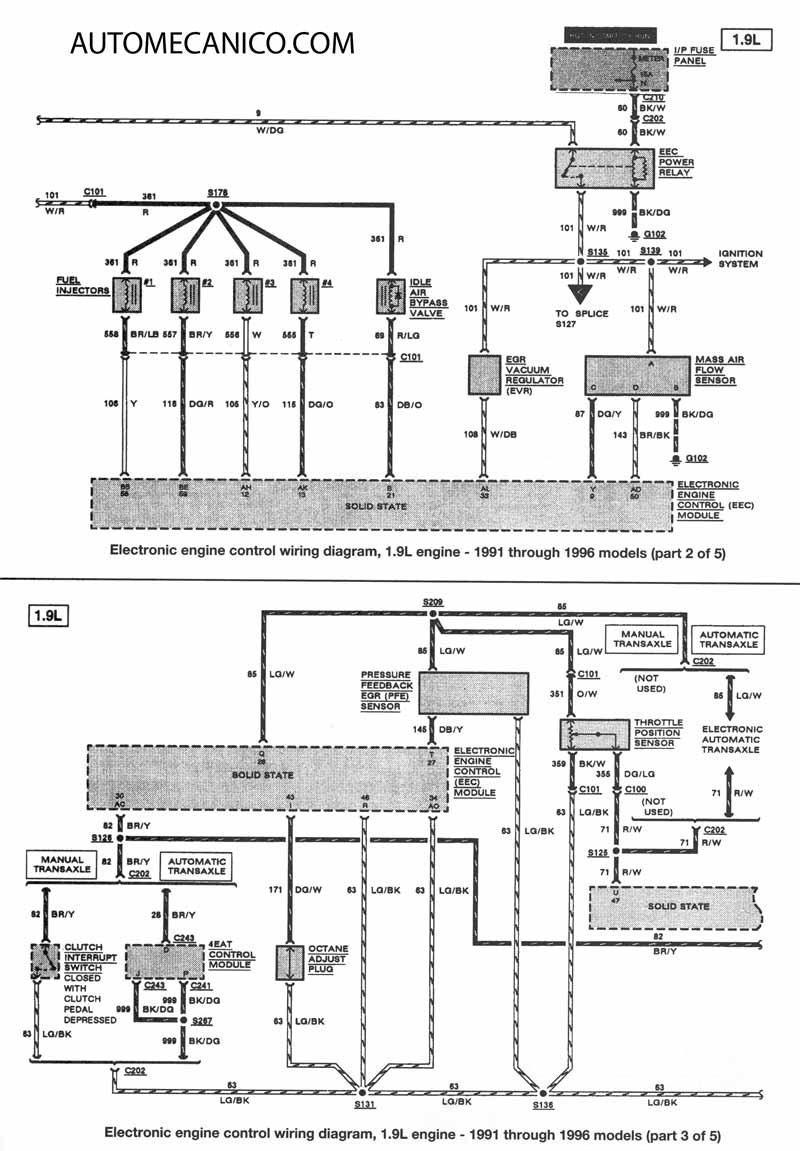

| CONTROL ELECTRONICO motor1.8L 1991/96 parte 2 y 3 | CONTROL ELECTRONICO motor 1.9L 1991/96 parte 4 y 5 |
| CONTROL ELECTRONICO motor1.8L 1991/96 parte 4 | ABANICO O VENTILADOR Del Radiador 1.8L y 1.9L 1991/96 |

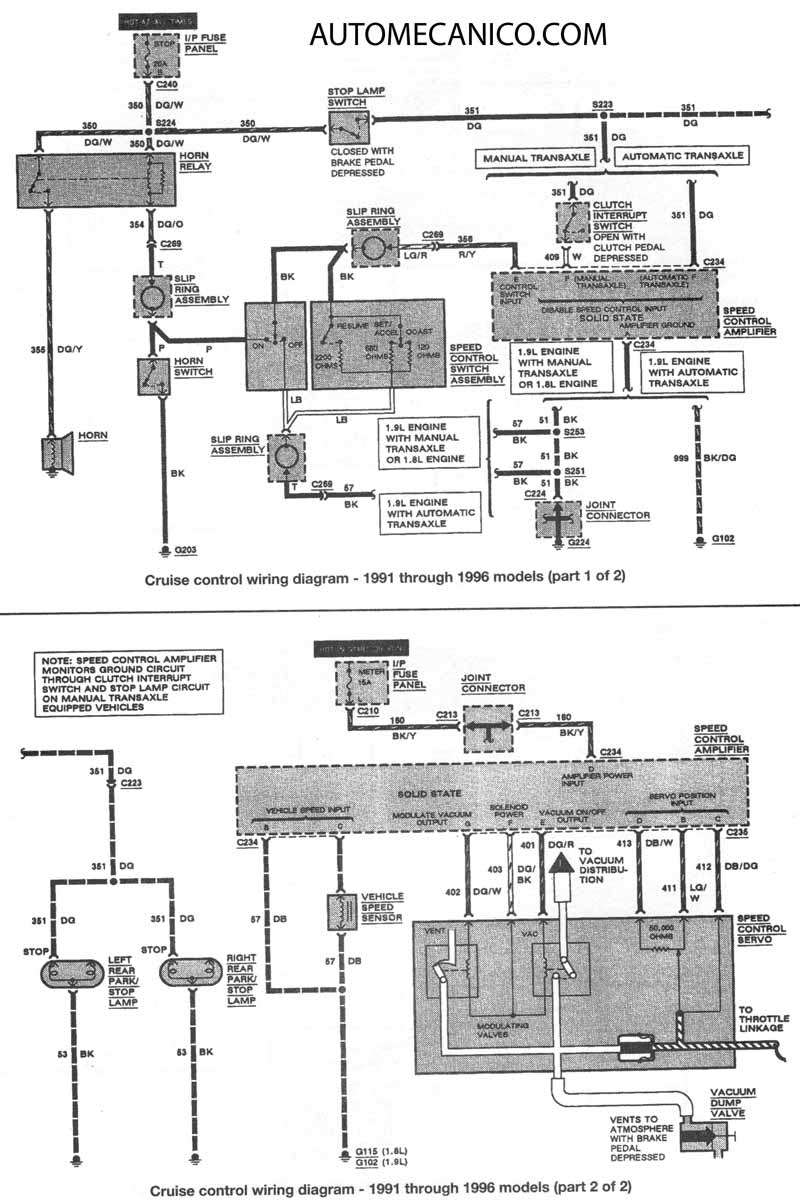

| CONTROL DE CRUCERO 1991/96 | BOCINA y encendedor de cig. |

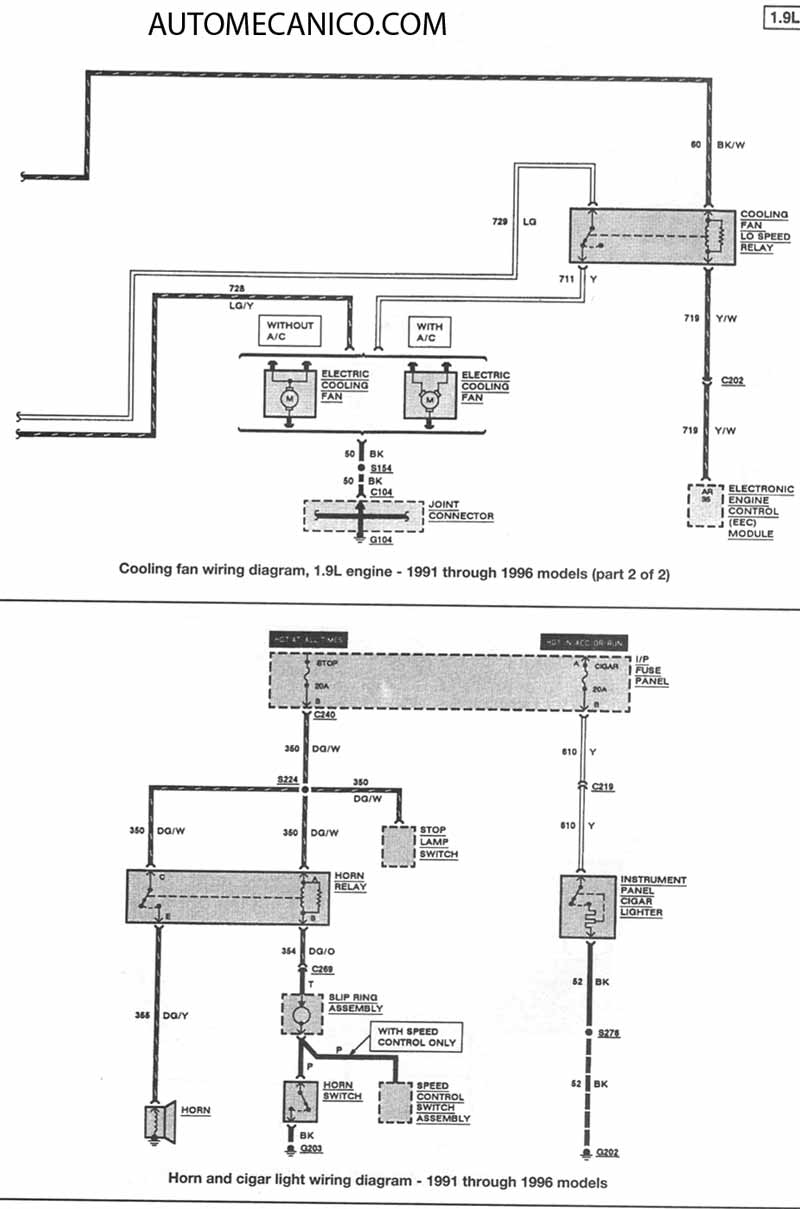

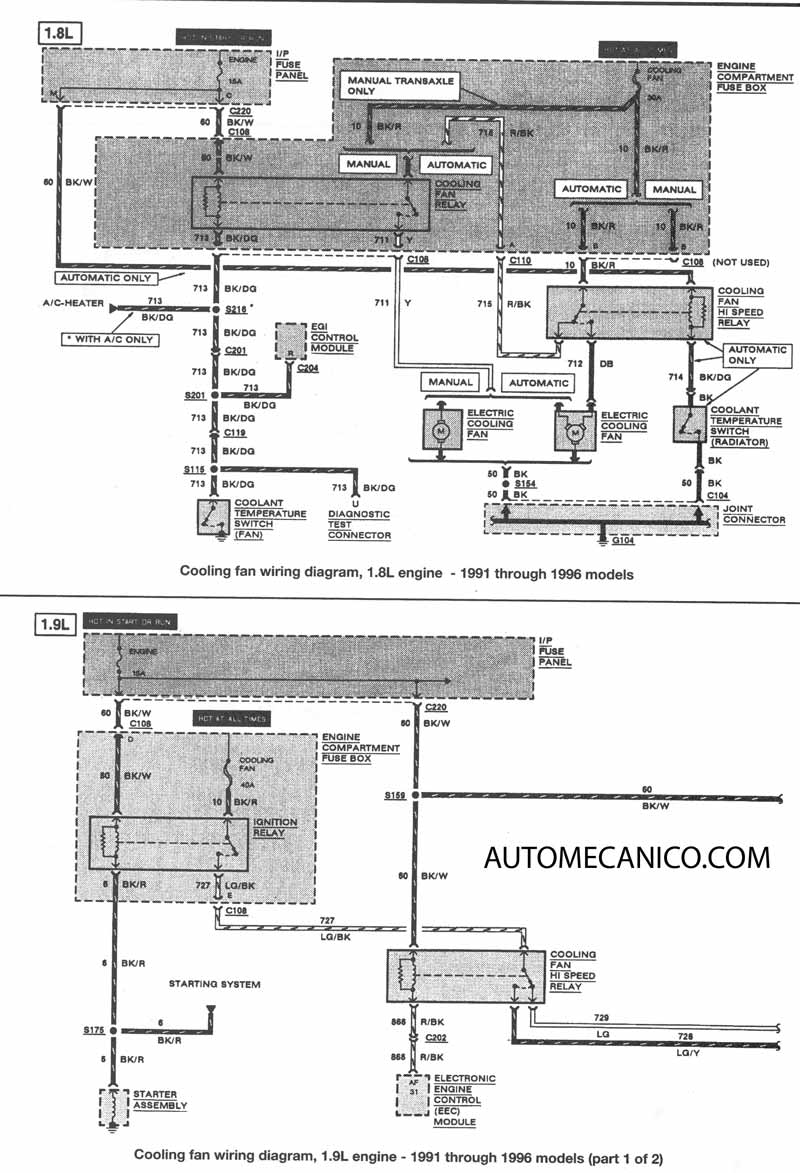

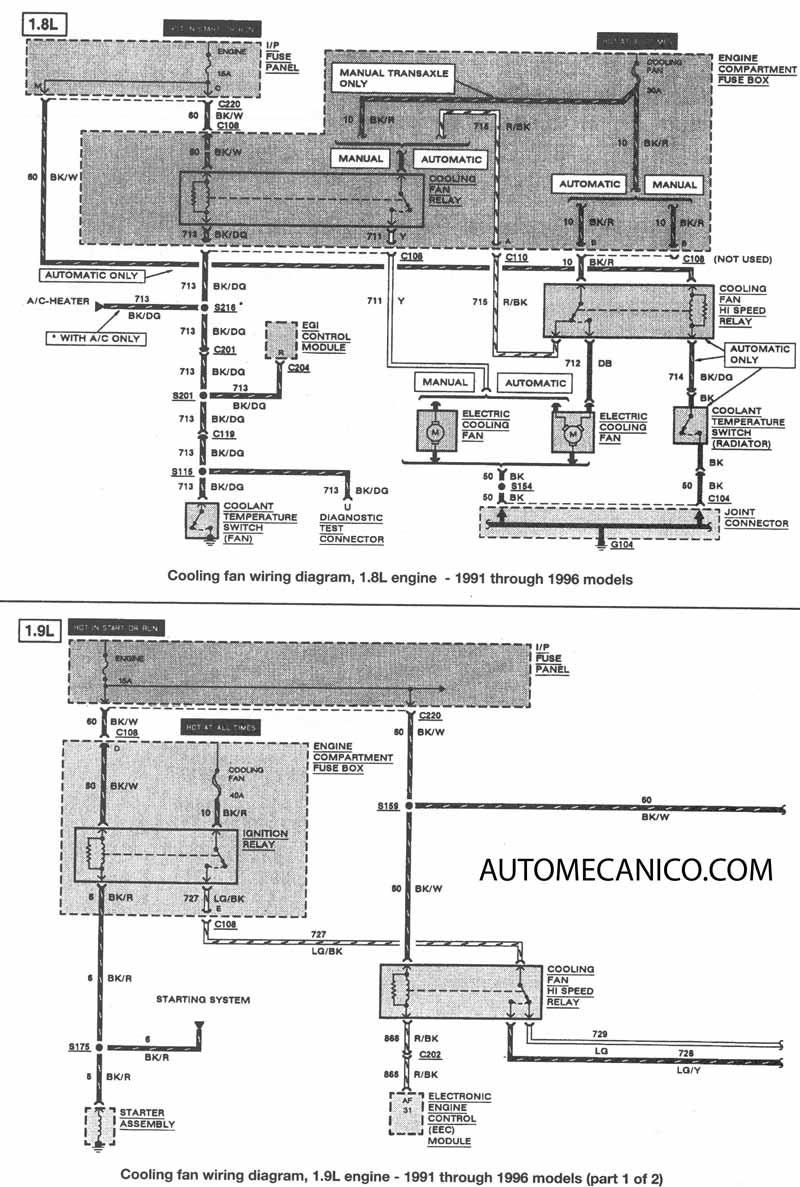

| ABANICO O VENTILADOR del Radiador 1.8L 1991/96 | ABANICO O VENTILADOR del Radiador 1.9L 1991/96 1/2 |
| 2019 Actualizacion constante |
| SEGURO Electrico de la puerta 1991/96 | ABANICO O VENTILADOR Radiador 1.9L 1991/96 2/2 |

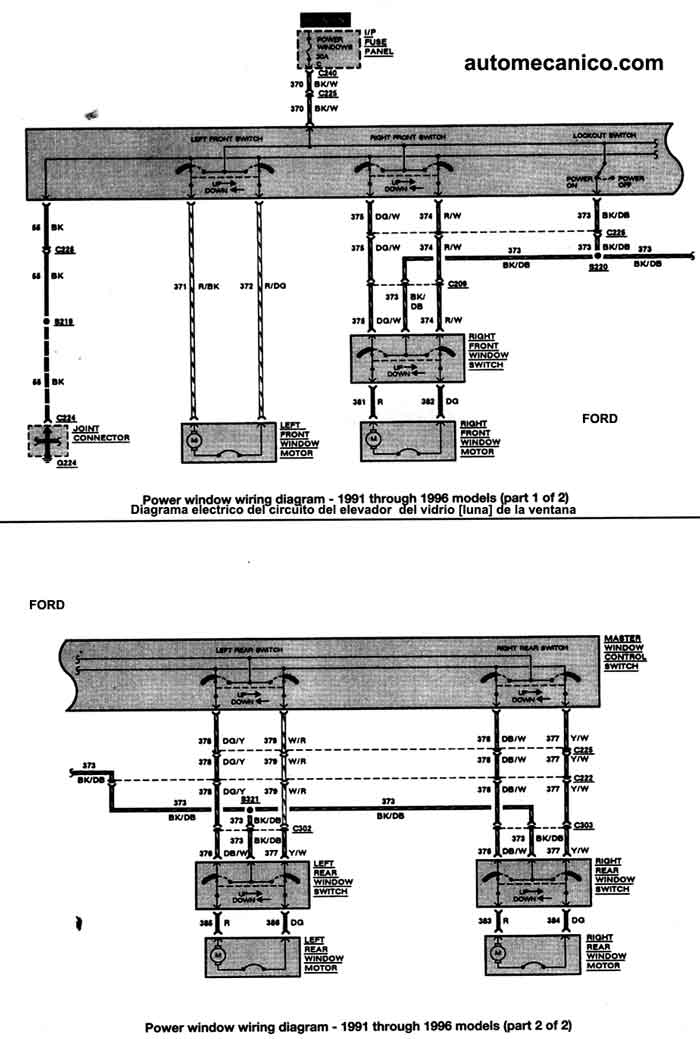

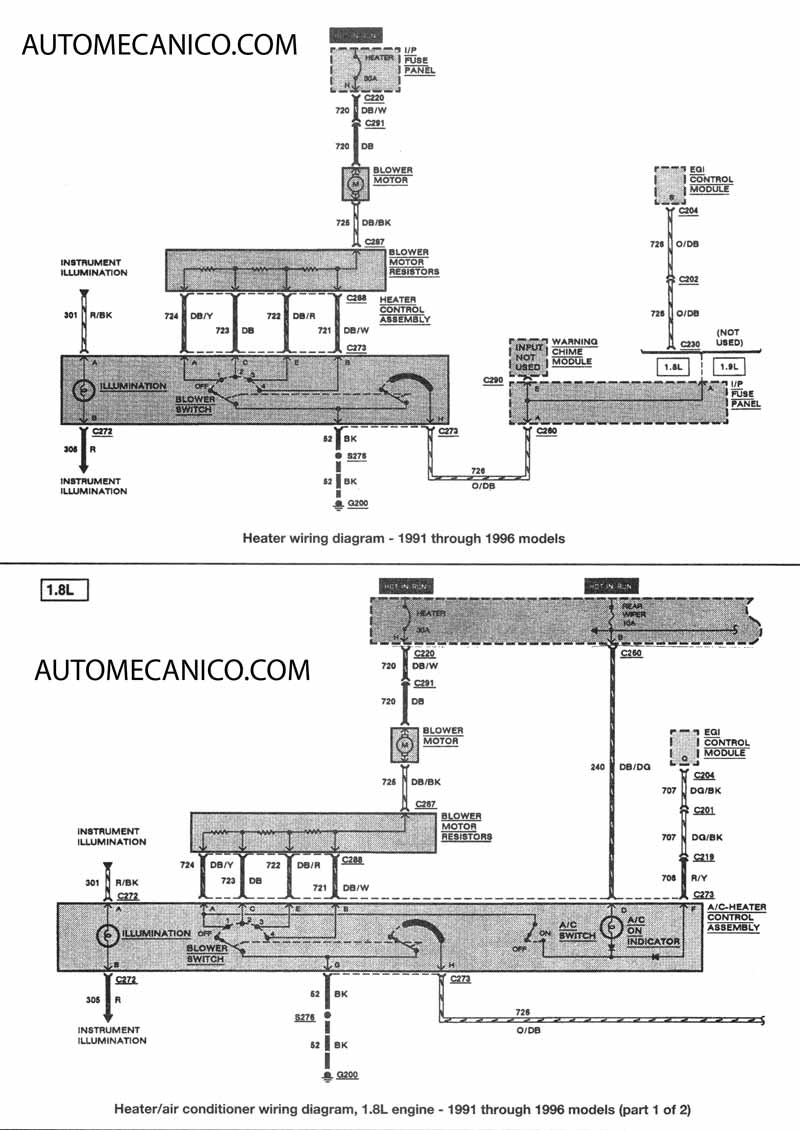

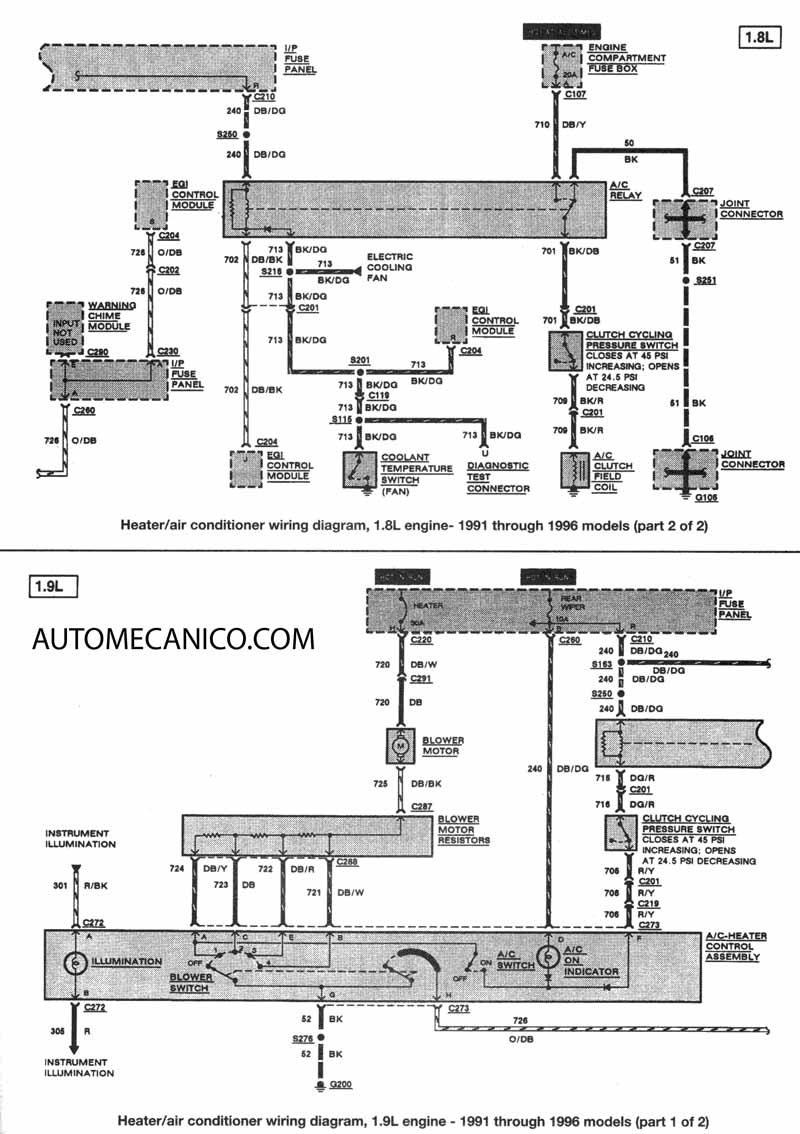

| CALEFACCION Y A/C 1.8L 1991/96 | ELEVADOR De vidrios [lunas] 1991/96 |

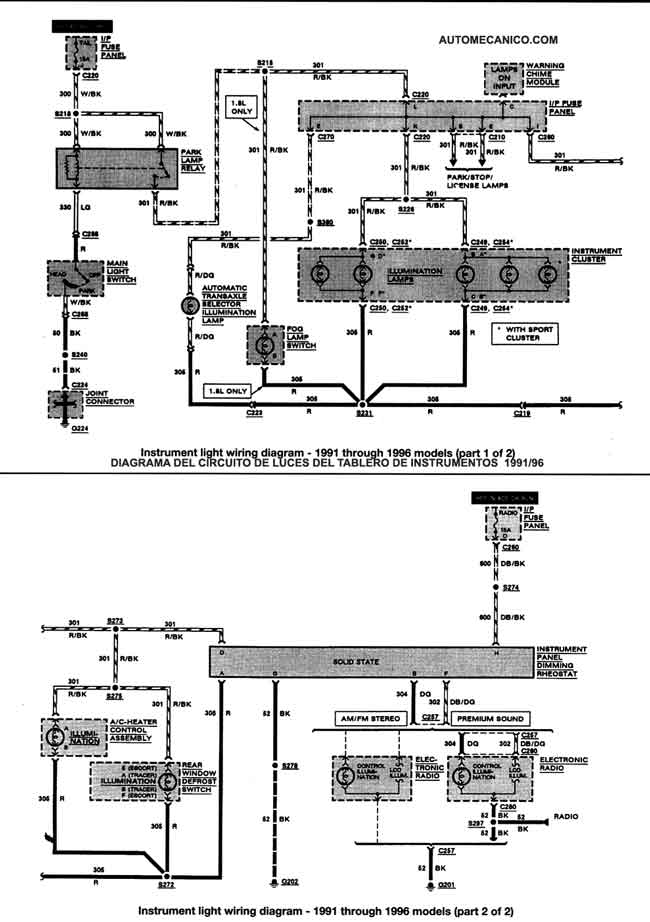

| TABLERO De Instrumentos 1991/96 | CALEFACCION Y A/C 1.9L 1991/96 1/2 |

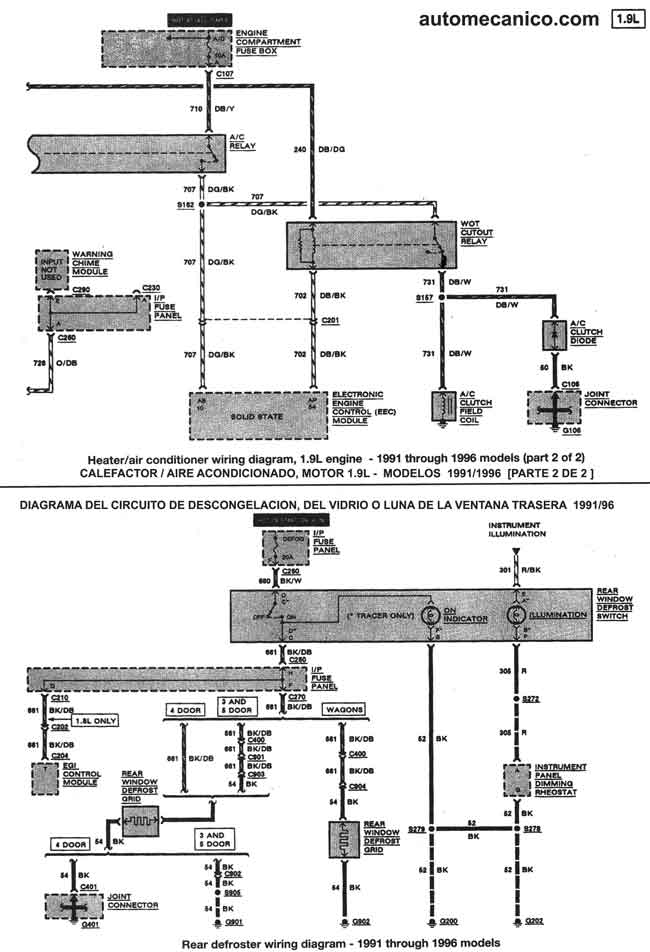

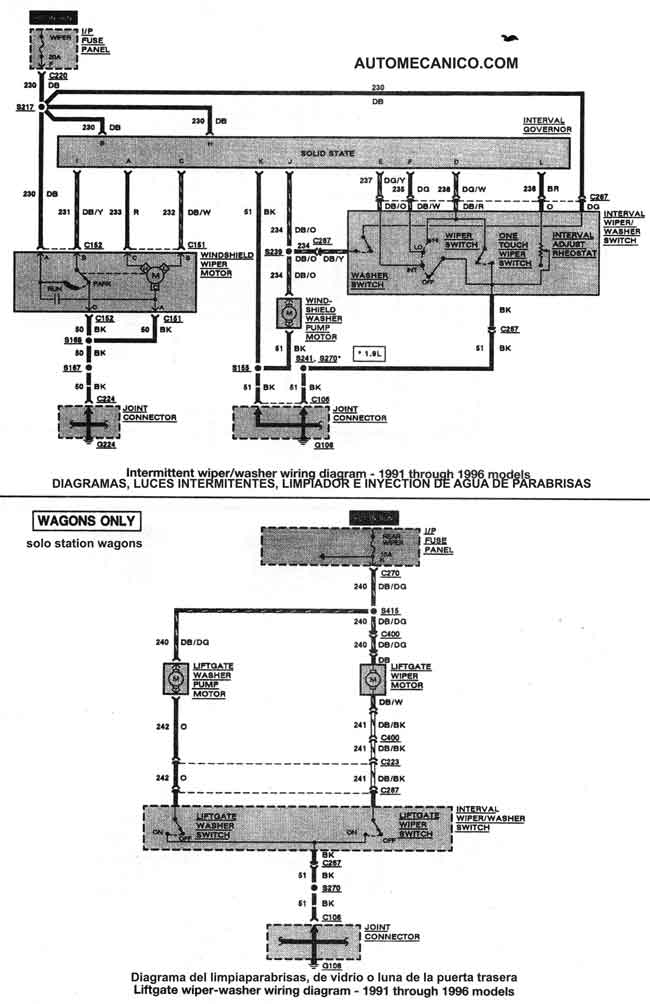

| LUCES Intermitentes, wipers 1991/96 | CALEFACCION Y A/C 1.9L 1991/96 2/2 |

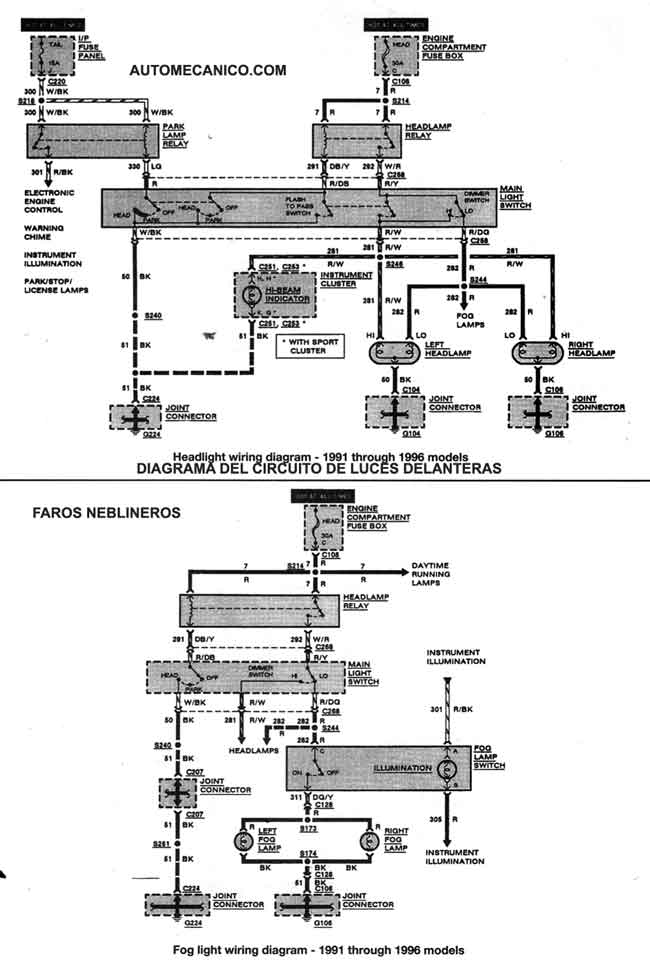

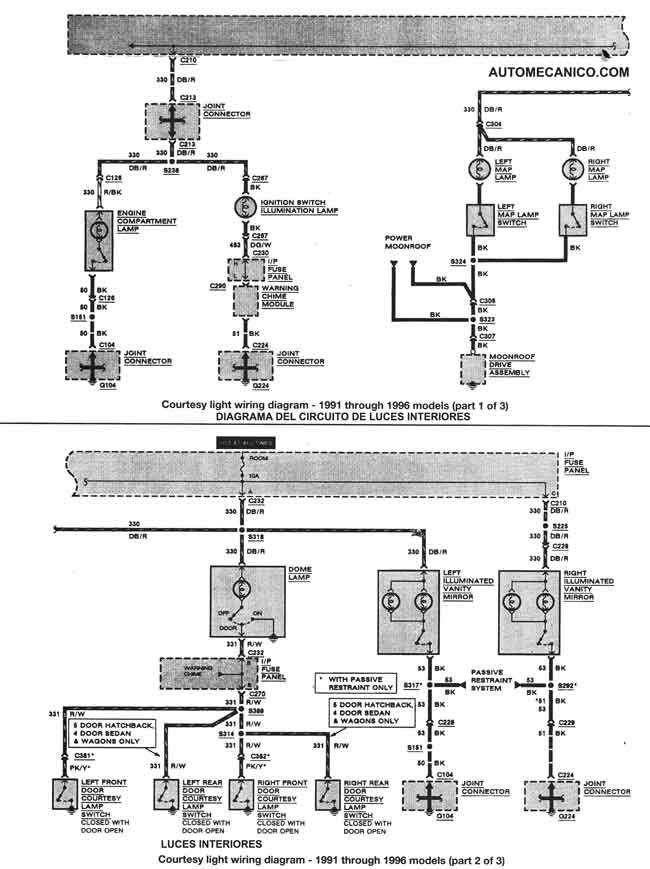

| LUCES Interiores 1991/96 | LUCES Delanteras 1991/96 |

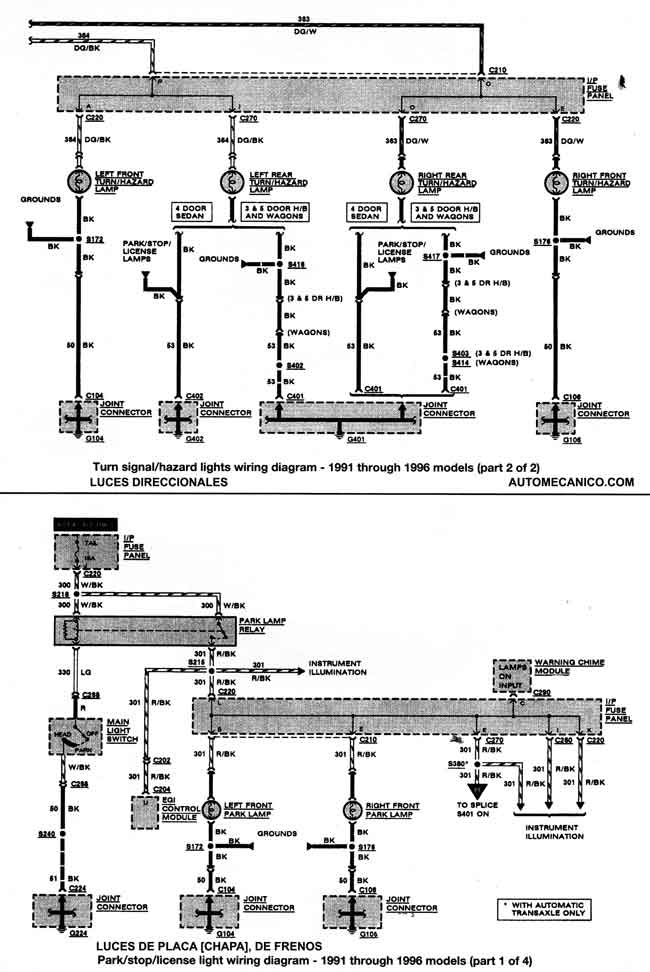

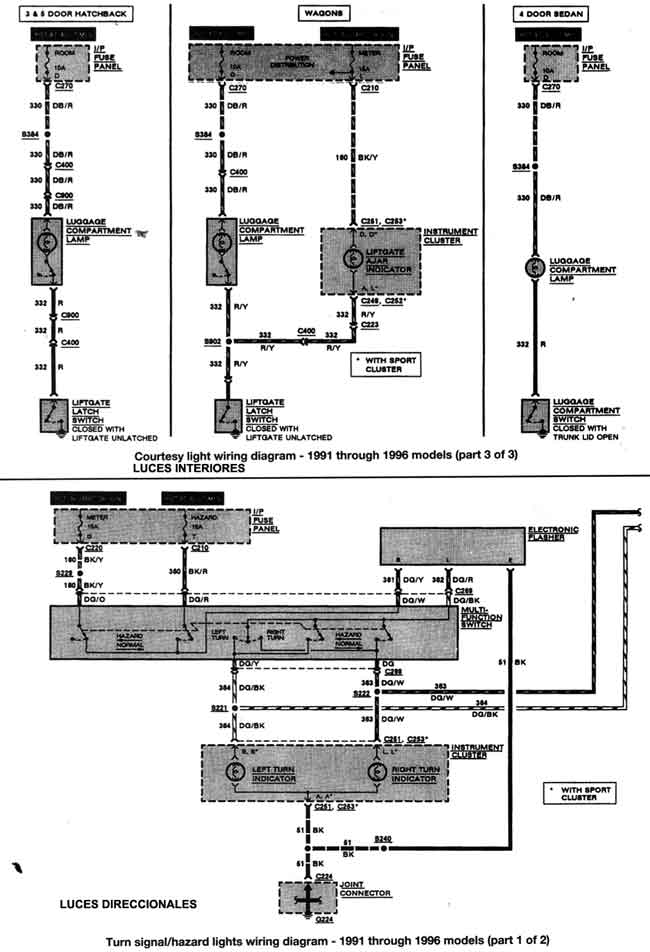

| LUCES Direccionales 1991/96 | LUCES Interiores 1991/96 |

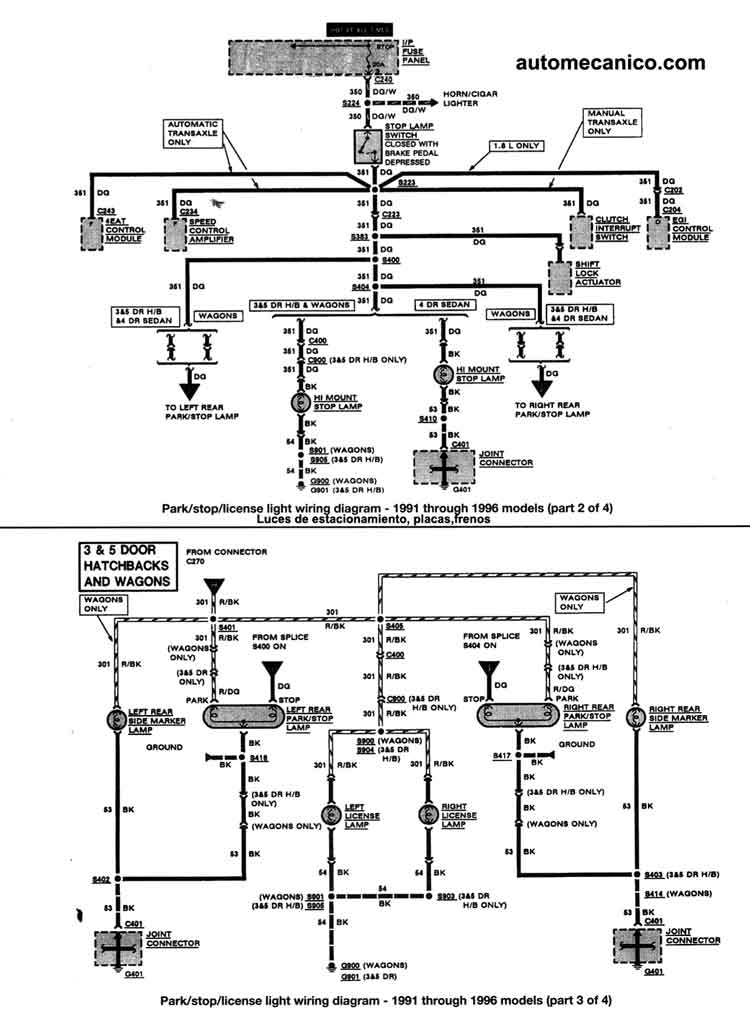

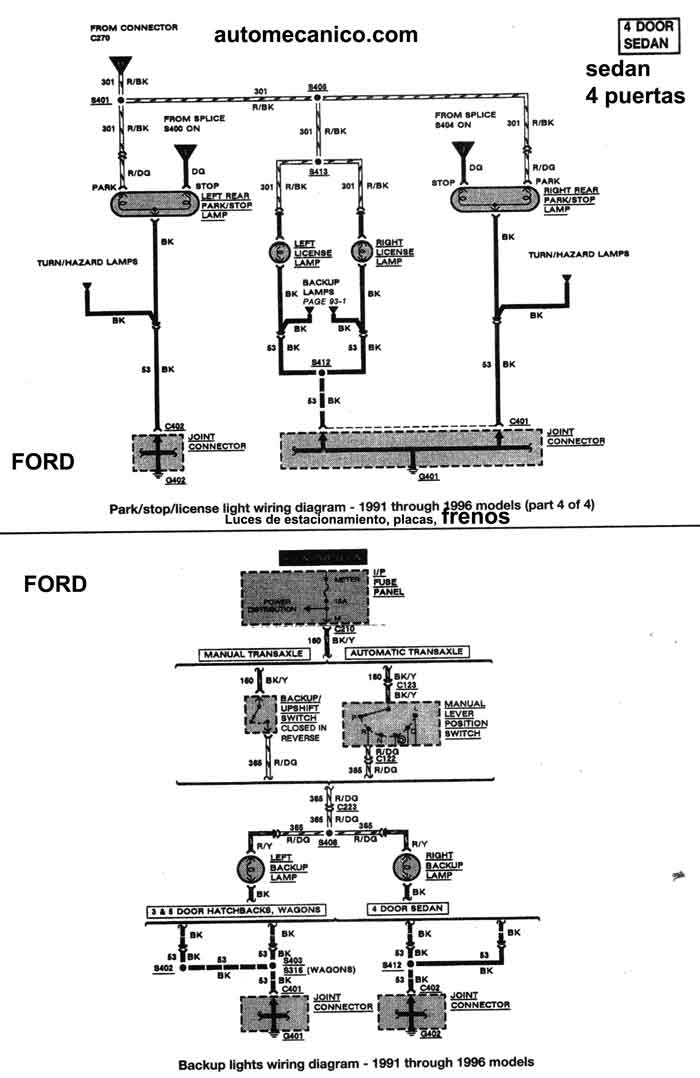

| LUCES de frenos, placas 1991/96 | LUCES de freno, placas 1991/96 |
