| TOYOTA: 4RUNNER MOTOR V-6 - 3VZ-E - Mecanica Automotriz pag. 1/1 |
Toyota 4runner - 1989/90 - V6 - 3VZ-E - Banda de tiempo [ Timing belt ] |
|
Descripcion y/o forma de instalacion - Banda de tiempo [ Correa de

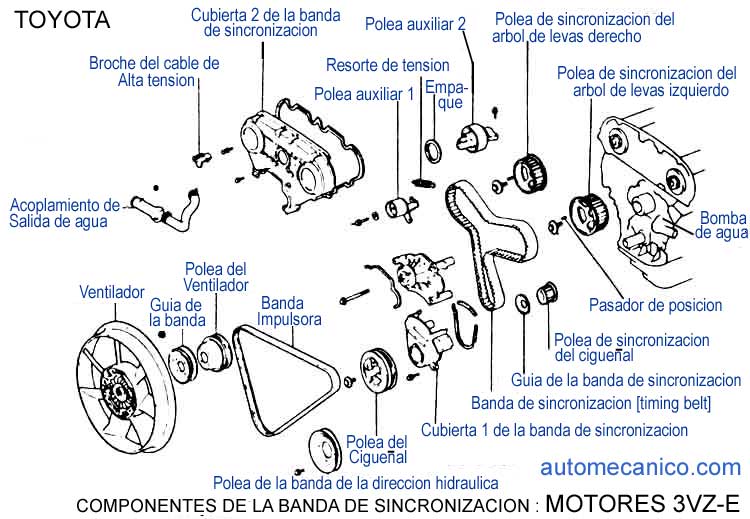

distribucion - Timing Belt ] Es muy importante observar los componentes de un motor, antes de proceder al desarme; asi se tiene una idea clara del trabajo que se debe hacer. En este caso; resalta el hecho que la bomba de agua se muestra pegada al motor. Lo que indica que; no debe dejarse llevar por la falsa impresion de que la bomba de agua esta conectada directamente al abanico. |
 |
|
La bomba de agua se muestra pegada al motor, donde conecta la manguera inferior del radiador y; alli mismo se encuentra alojado
el termostato del agua. Recuerde: Cuando la banda de sincronizacion esta rota, o fuera de sitio, no debe hacer fuerza para girar los engranes...eso podria ocasionar danios a las valvulas [hagalo con suavidad y sentido comun]. Se entiende, que al girar los engranes en forma independiente, puede hacer coincidir una valvula abierta, con un piston en el maximo de su recorrido; al forzar ese contacto podria doblar valvulas. Nota: Este motor esta considerado como de giro o rotacion libre. Se entiende que en caso de rotura de banda o timing belt, la coincidencia o tope entre piston y valvula es poco probable. Pero si tiene duda, confirmelo con un test de compresion a todos los cilindros. |
 |
|

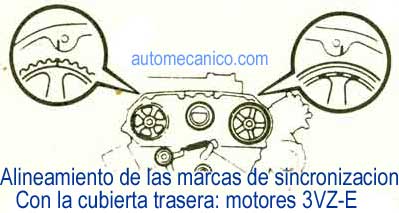

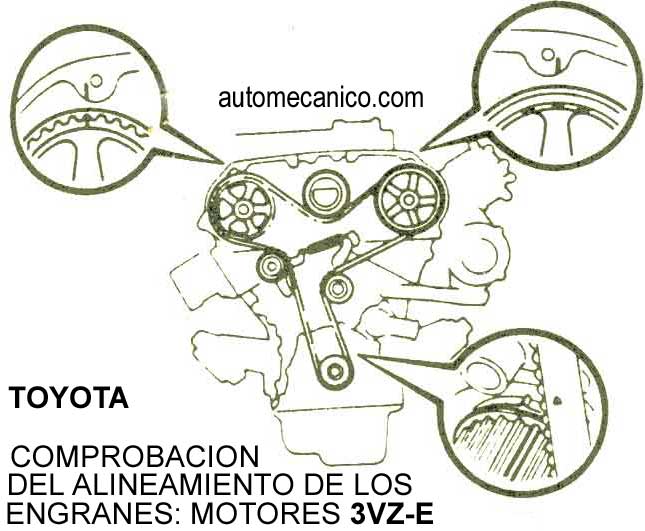

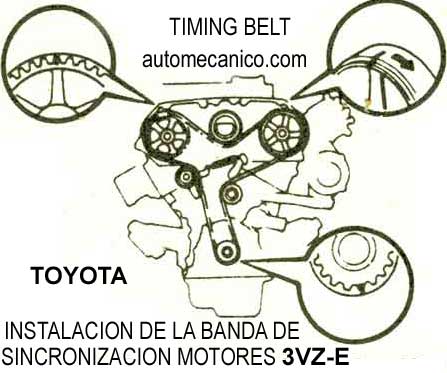

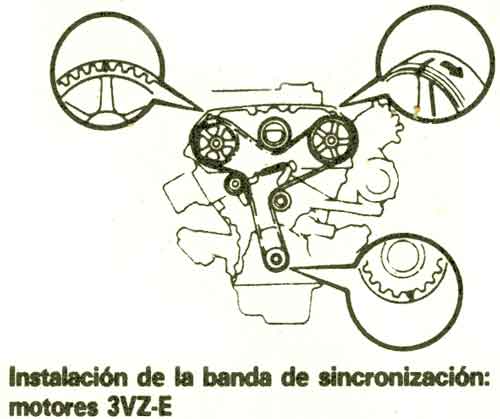

Aqui se muestra las marcas para alinear los engranes del arbol de levas. Las marcas estan sobre relieve en la placa o lamina de la parte de atras, recuerde que; para facilitarse el trabajo, pinte de blanco las marcas y los dientes correspondientes. Si tiene duda con respecto a la marca del engrane de ciguenial: Coloque la tapa y simule la instalacion de la polea; Alinear la polea en la marca cero y luego haga una marca en el engrane del ciguenial. Para facilitar la instalacion afloje el perno o tornillo del tensor, y haga presion contra la fuerza del resorte, detengalo en esa posicion, ajustando el tornillo del tensor. Alinear los engranes y asegurese, de que la parte floja quede del lado del tensor; cuando este seguro, afloje el tornillo del tensor, para que este; tense la banda de tiempo. Despues de la instalacion, dele dos vueltas a la polea del ciguenIal para confirmar, la ubicacion de las marcas.[instale el distribuidor]. Para aflojar el tornillo de la polea del ciguenial debe trabar el flywheel [rueda volante] por la parte de abajo; puede retirar el arrancador [marcha, motor de arranque, starter]. Recuerde que no debe retirar la banda de tiempo, hasta no aflojar la polea del ciguenal [torque de la polea del ciguenal 180-lbs pie] |

VerDiagramasT22R1 |
