Viene de la pagina anterior..
Esta prueba se lleva a cabo cuando existen problemas de rendimiento, marcha mínima inestable, pérdida de potencia, cascabeleo o tironeo al forzar el vehículo.

En ésta prueba, como todos los inyectores deben de entregar la misma cantidad de combustible, se diagnostica cuál inyector entrega menos a comparación de los demás a través de la caída de presión.

Aplicándoles la misma presión a todos los inyectores y aplicándoles un tiempo de apertura, el que baje menos la presión es el que está defectuoso.

Para efectuar ésta prueba es necesario un pulsador de inyectores y un manómetro con escala de 0 a 100 psi.

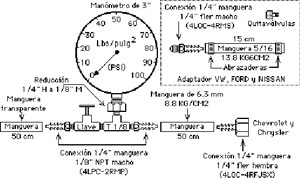

El manómetro especial y adaptadores para inyección de combustible es de un precio elevado. Construya su manómetro como se muestra a continuación.
1.- Se conecta el manómetro al riel de inyectores. Si es el manómetro que Ud. construyó, quite la válvula del conector schrader (conector del riel de inyectores).

2.- Se conecta el pulsador de inyectores a positivo del acumulador y a una buena tierra, en éste momento prende una lámpara indicando que está conectado, se desconecta el arnés del inyector y se coloca en el inyector el arnés del pulsador.

El pulsador tiene un selector de pulsos de tres posiciones: 1 pulso con duración de 500 milisegundos, 50 pulsos con duración de 10 milisegundos cada pulso y 100 pulsos de 5 milisegundos cada uno y un botón activador de pulsos.

3.- Se purga con la llave de paso para que no tenga aire el sistema, se aplica presión en el riel de inyectores poniendo la llave de encendido en "ON" varias veces, y se toma la lectura de la presión como base, ésta presión base se aplicará por igual a todos los inyectores.

4.- Se selecciona la escala en el pulsador de inyectores de preferencia la de 50 pulsos, se oprime el botón de activación y se anota la lectura de la caída de presión. La diferencia máxima permitida entre las lecturas mínimas es de 2 psi.

Si al efectuar ésta prueba en alguno de los inyectores no obtuvo caída de presión, revise el embobinado del inyector con un ohmetro.

La resistencia deberá ser la misma en todos los inyectores, si en alguno de ellos marca infinito, el embobinado está abierto y es necesario reemplazar dicho inyector.

En los siguientes dibujos se checó en un motor el cuál estaba con marcha mínima inestable

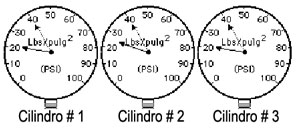

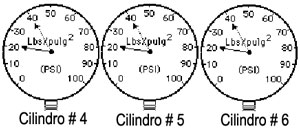

En la prueba de balance, en el inyector del cilindro #2 la caída de presión fue de 40 a 23 psi y en los demás fue de 40 a 20 psi.

El inyector #2 entregaba menos combustible que los demás, se lavaron inyectores y se repitió la prueba quedando la caída de presión igual en todos los inyectores corrigiéndose el problema. Continuar siguiente pagina..
