ESPECIF - AFINAMIENTO -TUNE UP
MECANICA AUTOMOTRIZ

TOYOTA  1970/79

AUTOMOVILES

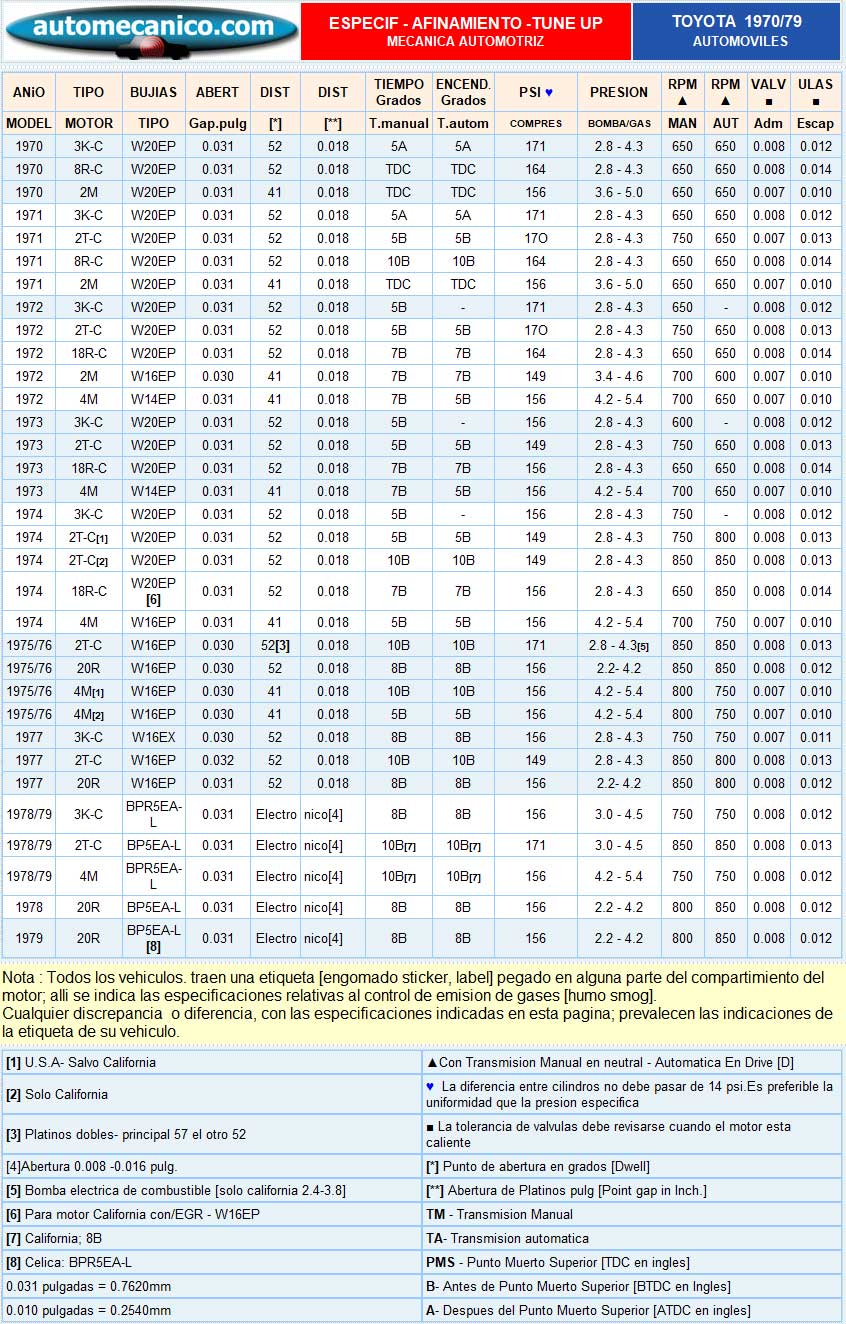

TOYOTA 1970/79 - AFINAMIENTO TUNE-UP  - ESPECIFICACIONES

Tome nota de lo siguiente: Cuando quiera hacer mediciones dentro de los componentes del distribuidor; use herramientas "no magneticas"
Los medidores, calibradores etc, de material que conducen magnetismo; daniaran las partes electronicas;
Estas fallas , se manifestaran en forma inconstante, dias despues.
El cobre, el bronce, el aluminio, no conducen magnetismo

  TOYOTA 1970/79

ANiO TIPO BUJIAS ABERT DIST DIST TIEMPO
Grados
ENCEND.
Grados
PSI PRESION RPM ▲ RPM ▲ VALV ■ ULAS
MODEL MOTOR TIPO Gap.pulg [*] [**] T.manual T.autom COMPRES BOMBA/GAS MAN AUT Adm Escap
1970 3K-C W20EP 0.031 52 0.018 5A 5A 171 2.8 - 4.3 650 650 0.008 0.012
1970 8R-C W20EP 0.031 52 0.018 TDC TDC 164 2.8 - 4.3 650 650 0.008 0.014
1970 2M W20EP 0.031 41 0.018 TDC TDC 156 3.6 - 5.0 650 650 0.007 0.010
1971 3K-C W20EP 0.031 52 0.018 5A 5A 171 2.8 - 4.3 650 650 0.008 0.012
1971 2T-C W20EP 0.031 52 0.018 5B 5B 17O 2.8 - 4.3 750 650 0.007 0.013
1971 8R-C W20EP 0.031 52 0.018 10B 10B 164 2.8 - 4.3 650 650 0.008 0.014
1971 2M W20EP 0.031 41 0.018 TDC TDC 156 3.6 - 5.0 650 650 0.007 0.010
1972 3K-C W20EP 0.031 52 0.018 5B - 171 2.8 - 4.3 650 - 0.008 0.012
1972 2T-C W20EP 0.031 52 0.018 5B 5B 17O 2.8 - 4.3 750 650 0.008 0.013
1972 18R-C W20EP 0.031 52 0.018 7B 7B 164 2.8 - 4.3 650 650 0.008 0.014
1972 2M W16EP 0.030 41 0.018 7B 7B 149 3.4 - 4.6 700 600 0.007 0.010
1972 4M W14EP 0.031 41 0.018 7B 5B 156 4.2 - 5.4 700 650 0.007 0.010
1973 3K-C W20EP 0.031 52 0.018 5B - 156 2.8 - 4.3 600 - 0.008 0.012
1973 2T-C W20EP 0.031 52 0.018 5B 5B 149 2.8 - 4.3 750 650 0.008 0.013
1973 18R-C W20EP 0.031 52 0.018 7B 7B 156 2.8 - 4.3 650 650 0.008 0.014
1973 4M W14EP 0.031 41 0.018 7B 5B 156 4.2 - 5.4 700 650 0.007 0.010
1974 3K-C W20EP 0.031 52 0.018 5B - 156 2.8 - 4.3 750 - 0.008 0.012
1974 2T-C[1] W20EP 0.031 52 0.018 5B 5B 149 2.8 - 4.3 750 800 0.008 0.013
1974 2T-C[2] W20EP 0.031 52 0.018 10B 10B 149 2.8 - 4.3 850 850 0.008 0.013
1974 18R-C W20EP[6] 0.031 52 0.018 7B 7B 156 2.8 - 4.3 650 850 0.008 0.014
1974 4M W16EP 0.031 41 0.018 5B 5B 156 4.2 - 5.4 700 750 0.007 0.010
1975 2T-C W16EP 0.030 52[3] 0.018 10B 10B 171 2.8 - 4.3[5] 850 850 0.008 0.013
1975 20R W16EP 0.030 52 0.018 8B 8B 156 2.2- 4.2 850 850 0.008 0.012
1975 4M[1] W16EP 0.030 41 0.018 10B 10B 156 4.2 - 5.4 800 750 0.007 0.010
1975 4M[2] W16EP 0.030 41 0.018 5B 5B 156 4.2 - 5.4 800 750 0.007 0.010
1976 2T-C W16EP 0.030 52[3] 0.018 10B 10B 171 2.8 - 4.3[5] 850 850 0.008 0.013
1976 20R W16EP 0.030 52 0.018 8B 8B 156 2.2- 4.2 850 850 0.008 0.012
1976 4M[1] W16EP 0.030 41 0.018 10B 10B 156 4.2 - 5.4 800 750 0.007 0.010
1976 4M[2] W16EP 0.030 41 0.018 5B 5B 156 4.2 - 5.4 800 750 0.007 0.010
1977 3K-C W16EX 0.030 52 0.018 8B 8B 156 2.8 - 4.3 750 750 0.007 0.011
1977 2T-C W16EP 0.032 52 0.018 10B 10B 149 2.8 - 4.3 850 800 0.008 0.013
1977 20R W16EP 0.031 52 0.018 8B 8B 156 2.2- 4.2 850 800 0.008 0.012
1978 3K-C BPR5EA-L 0.031

Electro

nico[4]

8B 8B 156 3.0 - 4.5 750 750 0.008 0.012
1978 2T-C BP5EA-L 0.031

Electro

nico[4]

10B[7] 10B[7] 171 3.0 - 4.5 850 850 0.008 0.013
1978 4M BPR5EA-L 0.031

Electro

nico[4]

10B[7] 10B[7] 156 4.2 - 5.4 750 750 0.008 0.012
1978 20R BP5EA-L 0.031

Electro

nico[4]

8B 8B 156 2.2 - 4.2 800 850 0.008 0.012
1979 3K-C BPR5EA-L 0.031

Electro

nico[4]

8B 8B 156 3.0 - 4.5 750 750 0.008 0.012
1979 2T-C BP5EA-L 0.031

Electro

nico[4]

10B[7] 10B[7] 171 3.0 - 4.5 850 850 0.008 0.013
1979 4M BPR5EA-L 0.031

Electro

nico[4]

10B[7] 10B[7] 156 4.2 - 5.4 750 750 0.008 0.012
1979 20R BP5EA-L[8] 0.031

Electro

nico[4]

8B 8B 156 2.2 - 4.2 800 850 0.008 0.012
Nota : Todos los vehiculos. traen, una etiqueta [engomado sticker, label] pegado en alguna parte del compartimiento del motor; alli se indica las especificaciones relativas al control de emision de gases [humo smog]. Cualquier discrepancia  o diferencia,con las especificaciones indicadas en esta pagina; prevalece la etiqueta de su vehiculo.
[1] U.S.A- Salvo California ▲Con Transmision Manual en neutral - Automatica En Drive [D]
[2] Solo California   La diferencia entre cilindros no debe pasar de 14 psi.Es preferible la uniformidad que la presion especifica
[3] Platinos dobles- principal 57 el otro 52 ■ La tolerancia de valvulas debe revisarse cuando el motor esta caliente
[4]Abertura 0.008 -0.016 pulg. [*]Punto de abertura en grados [Dwell]
[5] Bomba electrica de combustible [solo california 2.4-3.8] [**]Abertura de Platinos pulg [Point gap in Inch.]
[6] Para motor California con/EGR - W16EP TM - Transmision Manual
[7] California; 8B TA- Transmision automatica
[8] Celica: BPR5EA-L PMS - Punto Muerto Superior [TDC en ingles]
0.031 pulgadas = 0.7620mm B- Antes de Punto Muerto Superior [BTDC en Ingles]
0.010 pulgadas = 0.2540mm A- Despues del Punto Muerto Superior [ATDC en ingles]

Agosto 2017 Actualizacion Constante autor: Enrique celis automecanico.com
