VW - GOLF, GTI, JETTA
1.8L,  2.0L

FUEL INJECTION
Electric Diagrams

VW - Golf, GTI, Jetta 1.8L , 2.0L

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?
En Mecanica: Podemos describir un Diagrama, como:
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico...
..permitiendonos ubicar estos componentes dentro de un circuito.
De esta manera se facilita el estudio, y el analisis de un problema y su posible solucion.

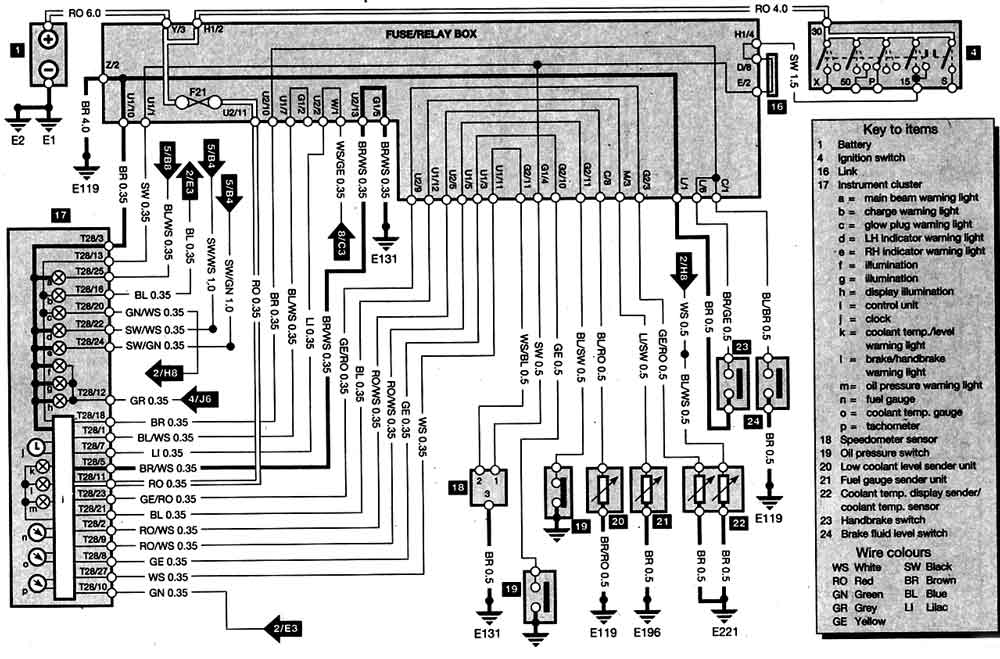

Diagrama tipico de luces y  agujas indicadores [relojes]
Diagrama tipico circuito de luces interiores y exteriores [parte 2]

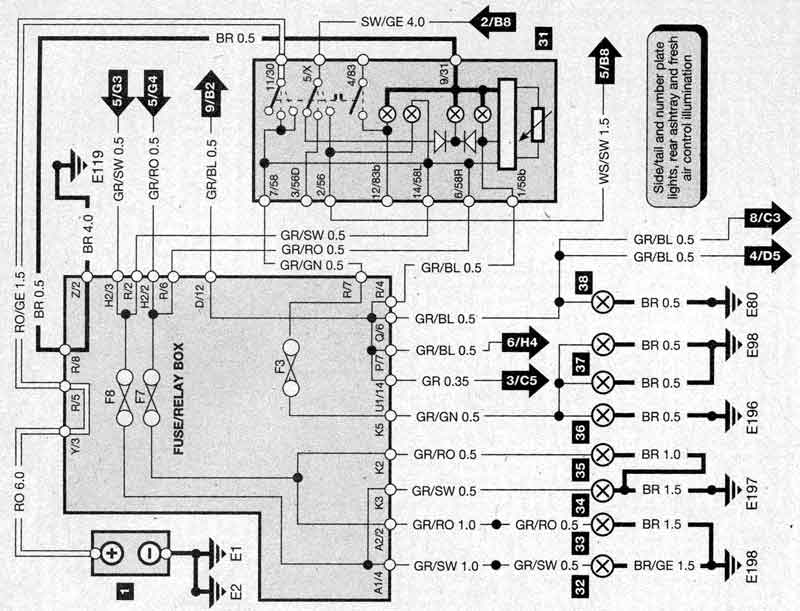

Diagrama tipico circuito de luces interiores y exteriores

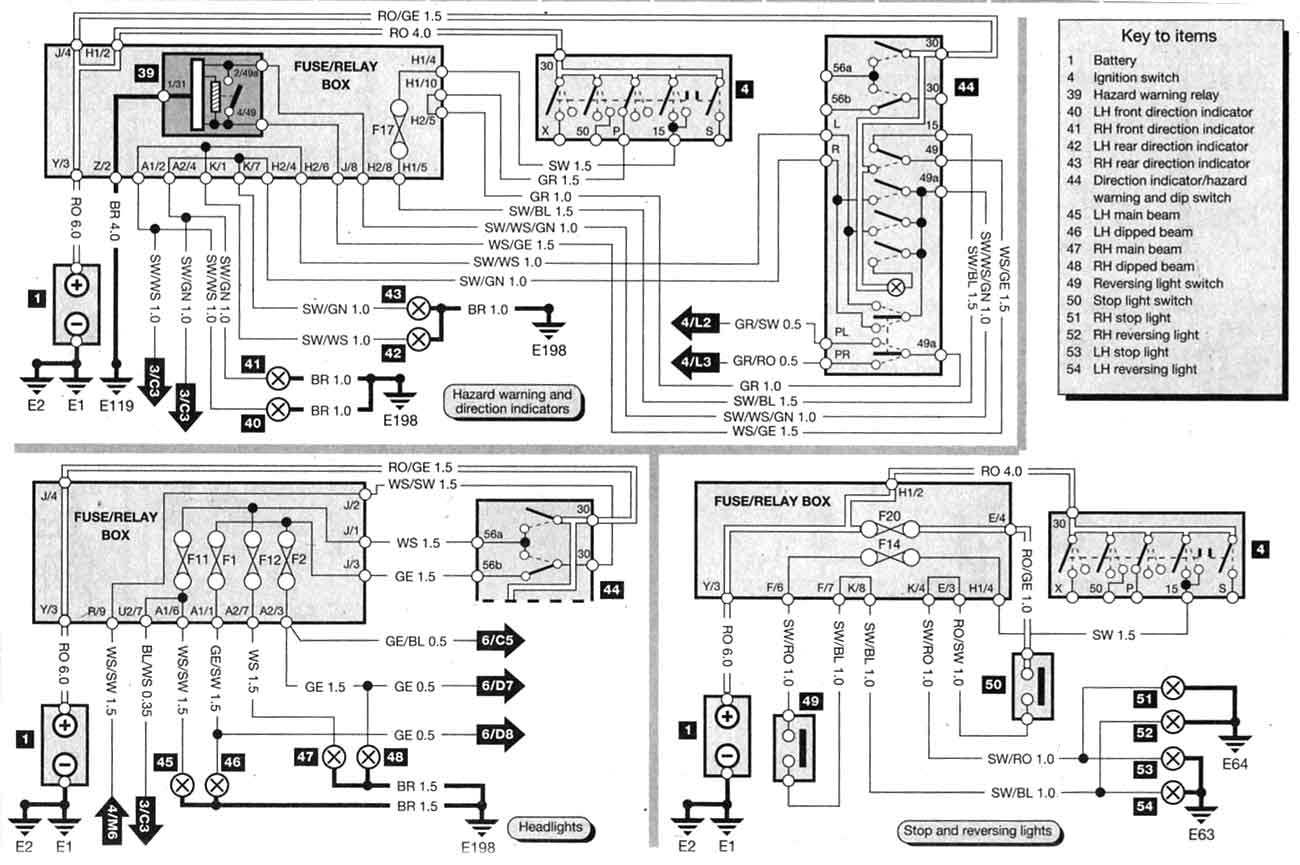

Diagrama tipico circuito de luces exteriores [parte 3]
