ESQUEMAS - DIAGRAMAS - GRAPHICS
Componentes  - Sensores
G. MOTORS-  1991/93

FUEL INJECTION
Electric Diagrams

1991/93 - 3.4L  V6 CILINDROS  3.4L

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?
En Mecanica: Podemos describir un Diagrama, como:
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico...
..permitiendonos ubicar estos componentes dentro de un circuito.
De esta manera se facilita el estudio, y el analisis de un problema y su posible solucion.
AÑO G. MOTORS  3.4L

1991/92 - 3.4L  V6 CILINDROS

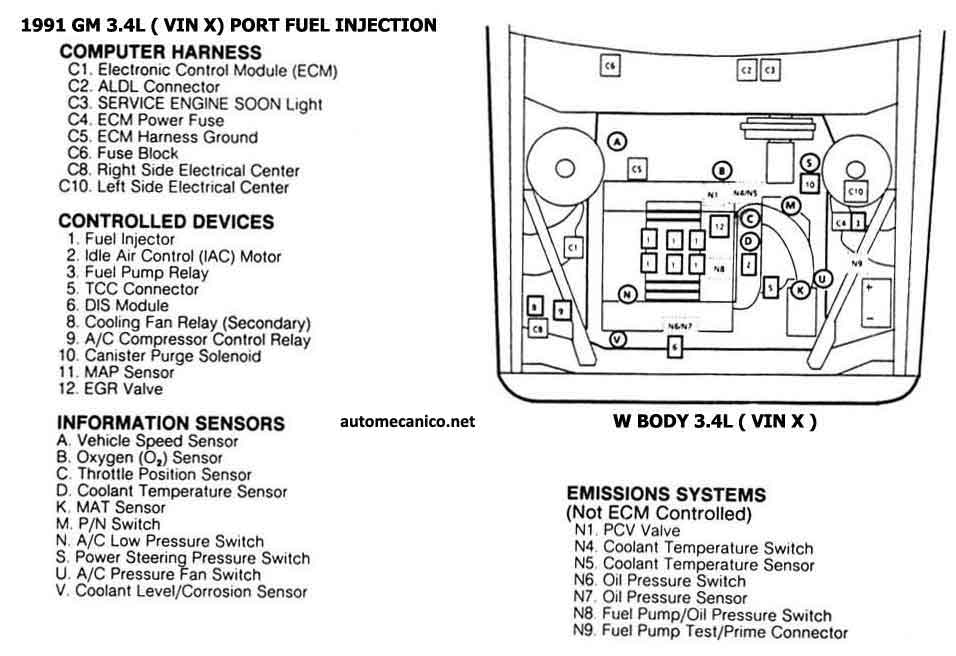

1991 3.4L PFI [vin X]  CEC UBICACION DE COMPONENTES

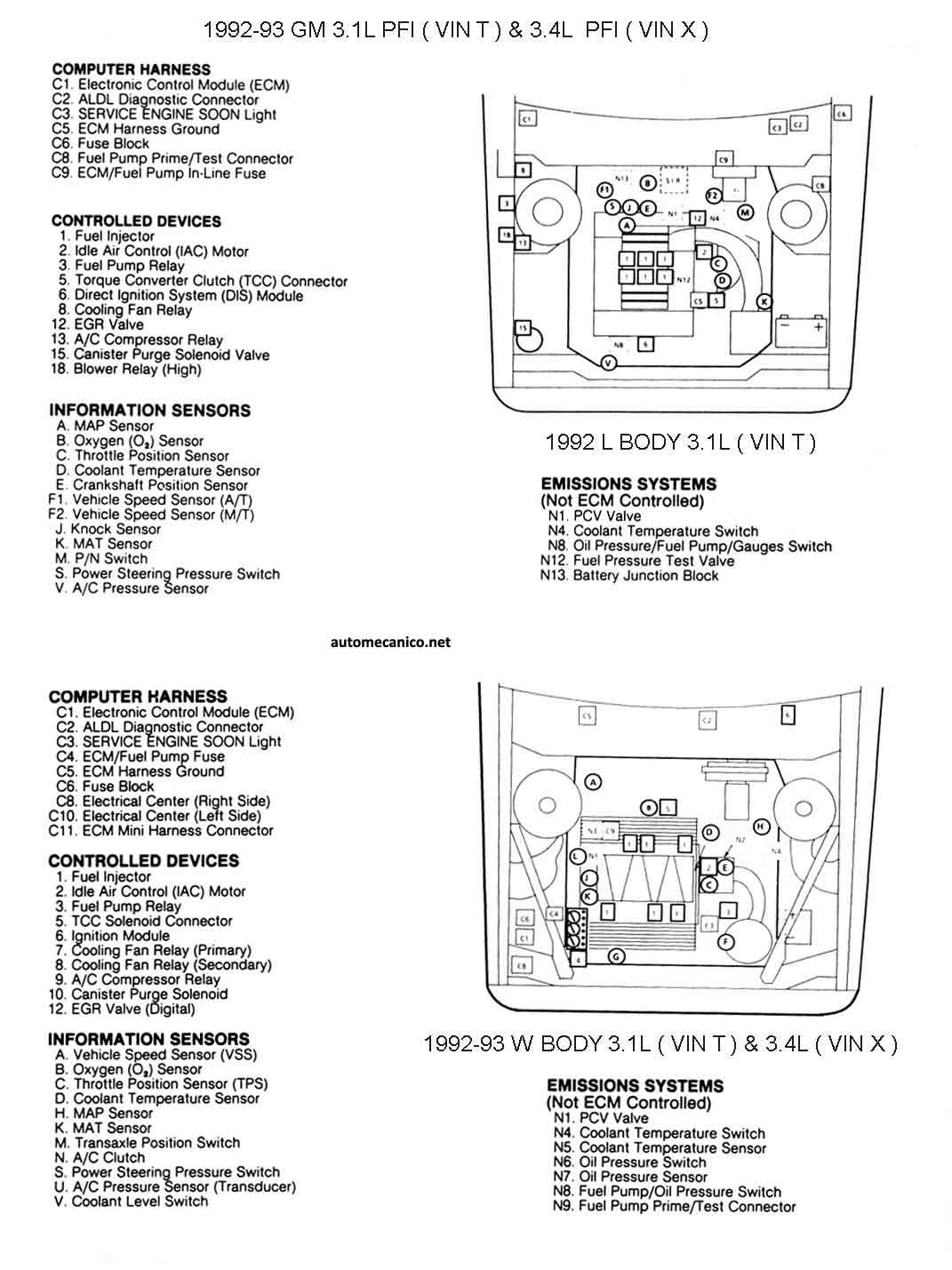

1992/93 3.4L PFI [vin X]  CEC UBICACION DE COMPONENTES

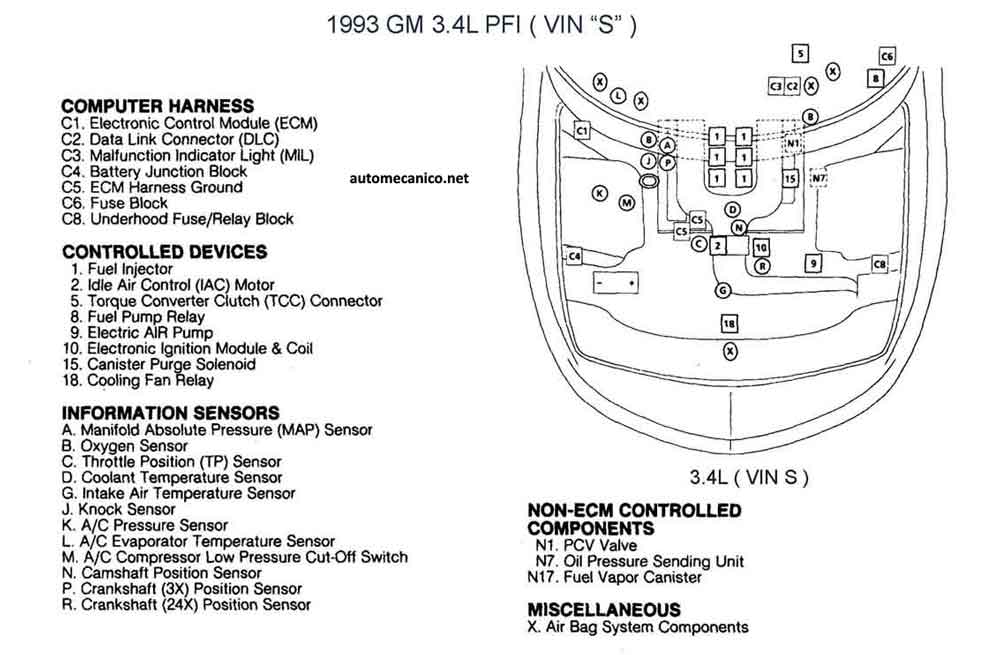

1993 3.4L PFI [vin S]  CEC UBICACION DE COMPONENTES

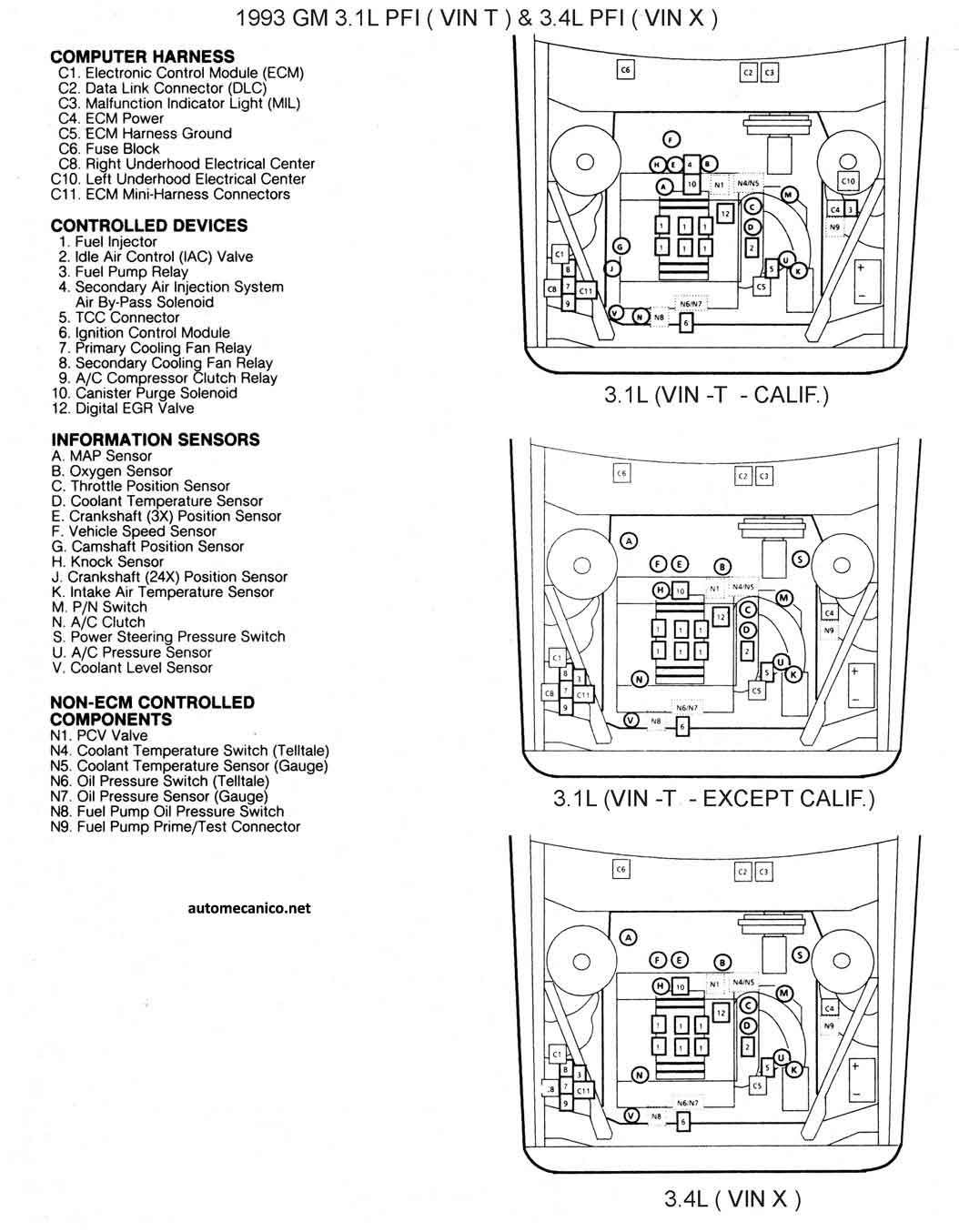

1993 3.4L PFI [vin X]  CEC UBICACION DE COMPONENTES

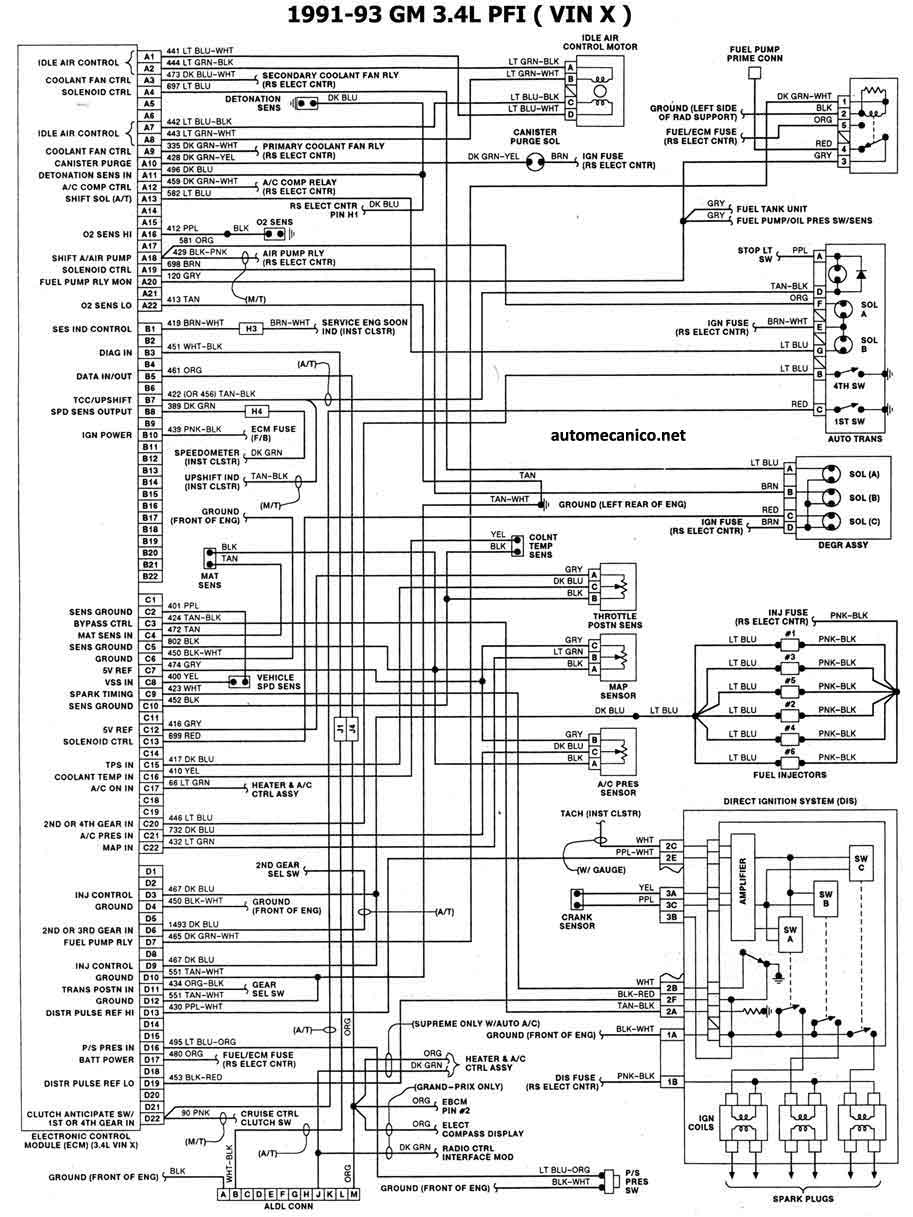

1991/93 3.4L PFI  ESQUEMA ELECTRICO

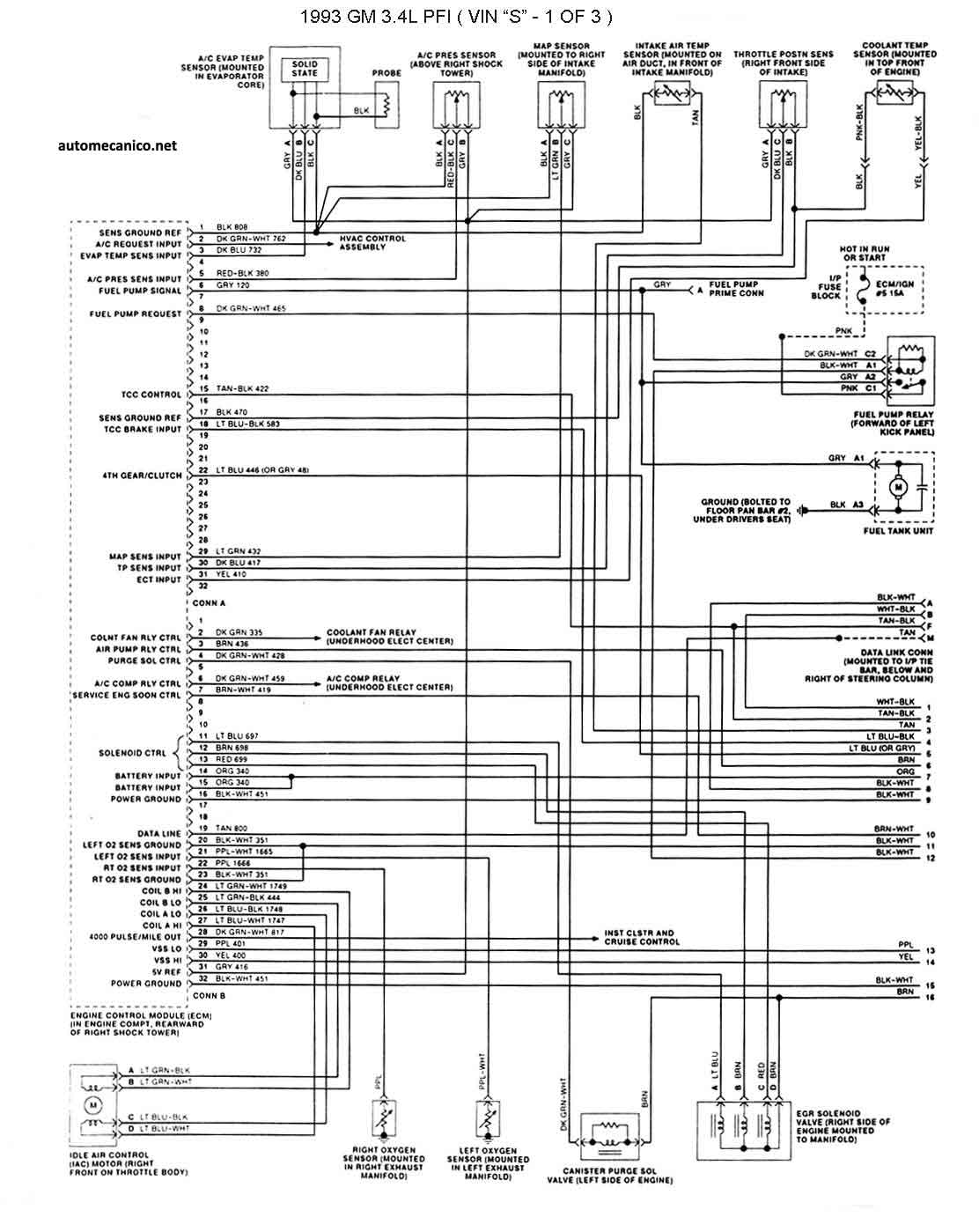

1993 3.4L PFI vin S  parte 1  ESQUEMA ELECTRICO

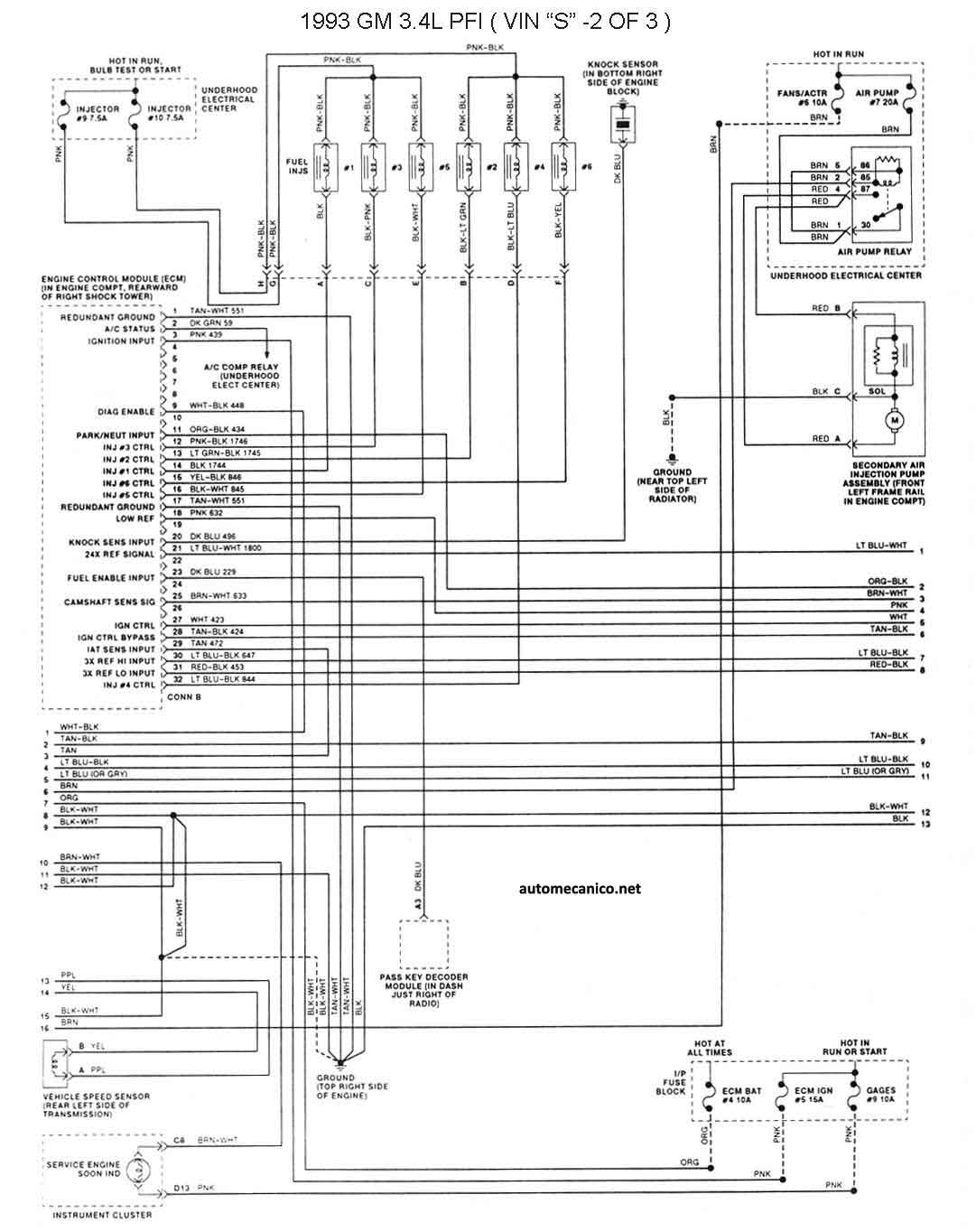

1993 3.4L PFI vin S   parte 2  ESQUEMA ELECTRICO

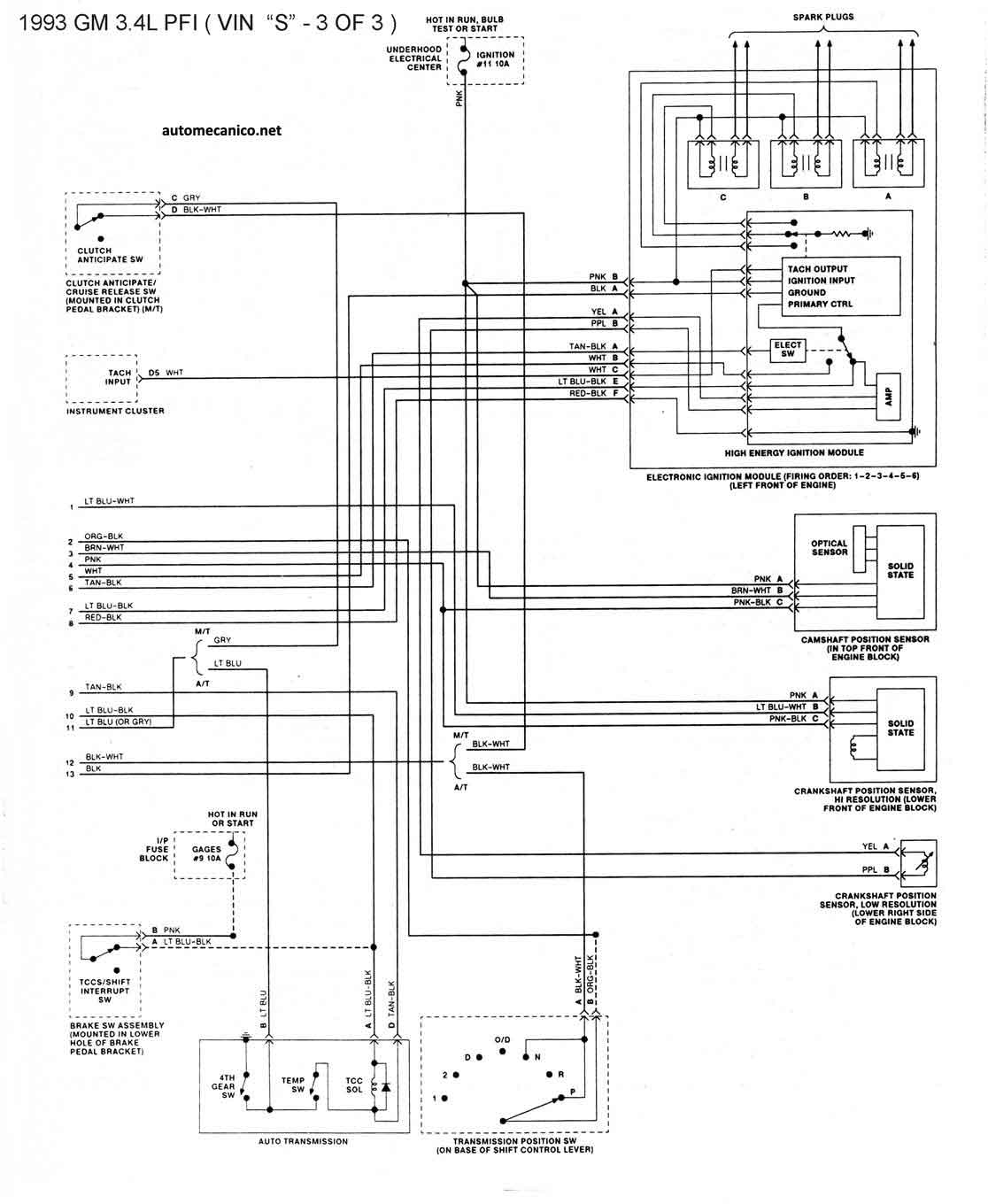

1993 3.4L PFI vin S  parte 3 ESQUEMA ELECTRICO
