ESQUEMAS - DIAGRAMAS - GRAPHICS
Componentes  - Sensores
G. MOTORS-  1985/98   3.0L

FUEL INJECTION
Electric Diagrams

G. MOTORS  - 3.0L 1985/88

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?
En Mecanica: Podemos describir un Diagrama, como:
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico...
..permitiendonos ubicar estos componentes dentro de un circuito.
De esta manera se facilita el estudio, y el analisis de un problema y su posible solucion.
AÑO G. MOTOR

1985/88 - 3.0L  V6 CILINDROS

3.0L
1985 3.0L  FULL FUNCTION  CEC UBICACION DE COMPONENTES
1985 3.0L  PFI  CEC UBICACION DE COMPONENTES
1986 3.0L  PFI  CEC UBICACION DE COMPONENTES
1987 3.0L  PFI  CEC UBICACION DE COMPONENTES
1988 3.0L  PFI  CEC UBICACION DE COMPONENTES
1985  3.0L FULL FUNCTION  ESQUEMA ELECTRICO

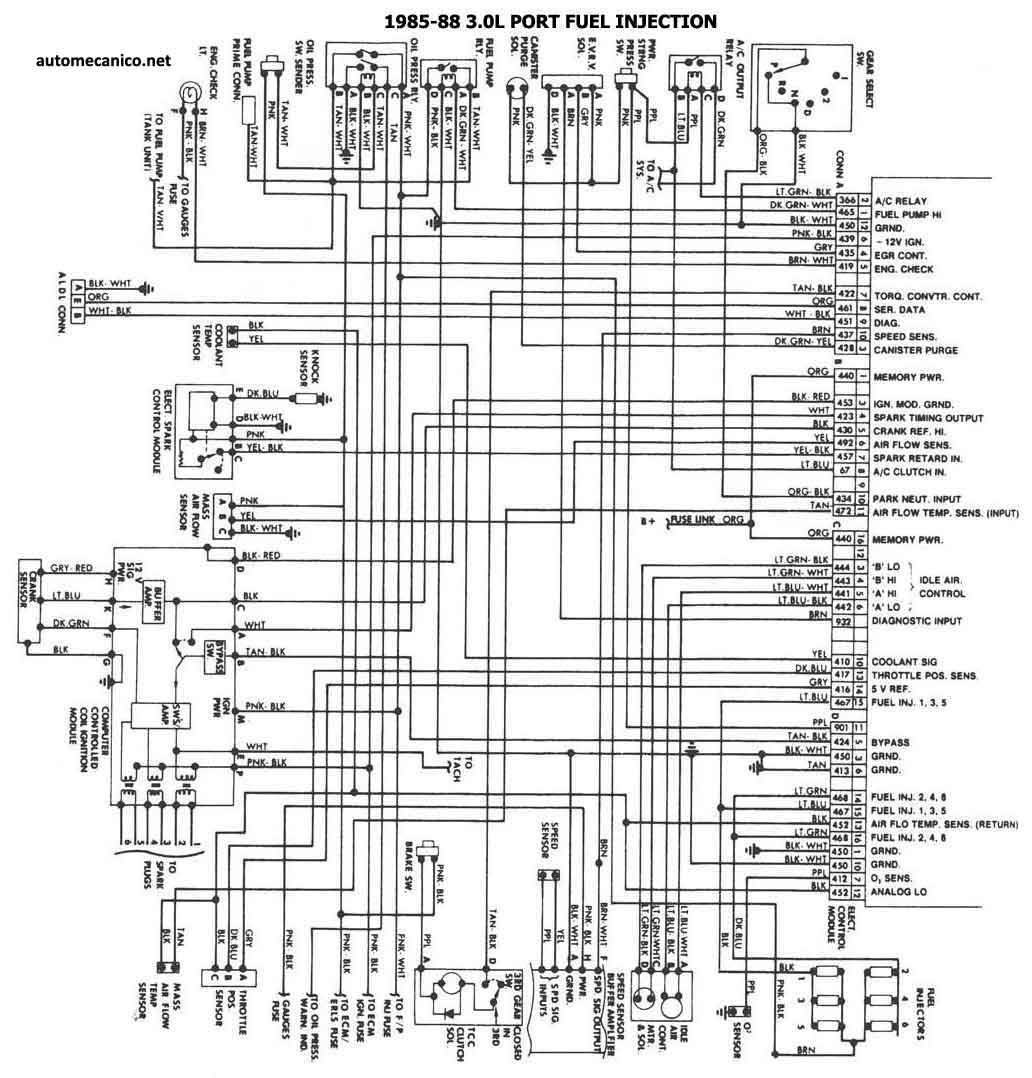

1985/88  3.0L PFI  ESQUEMA ELECTRICO
