| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En automecanico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| G. MOTORS - 6.0L - 7.4L - 8.1L- V8 - G. SERIES - AVALANCHE - SILVERADO - SIERRA - 1981/99 |
| 6.0L V8 | |

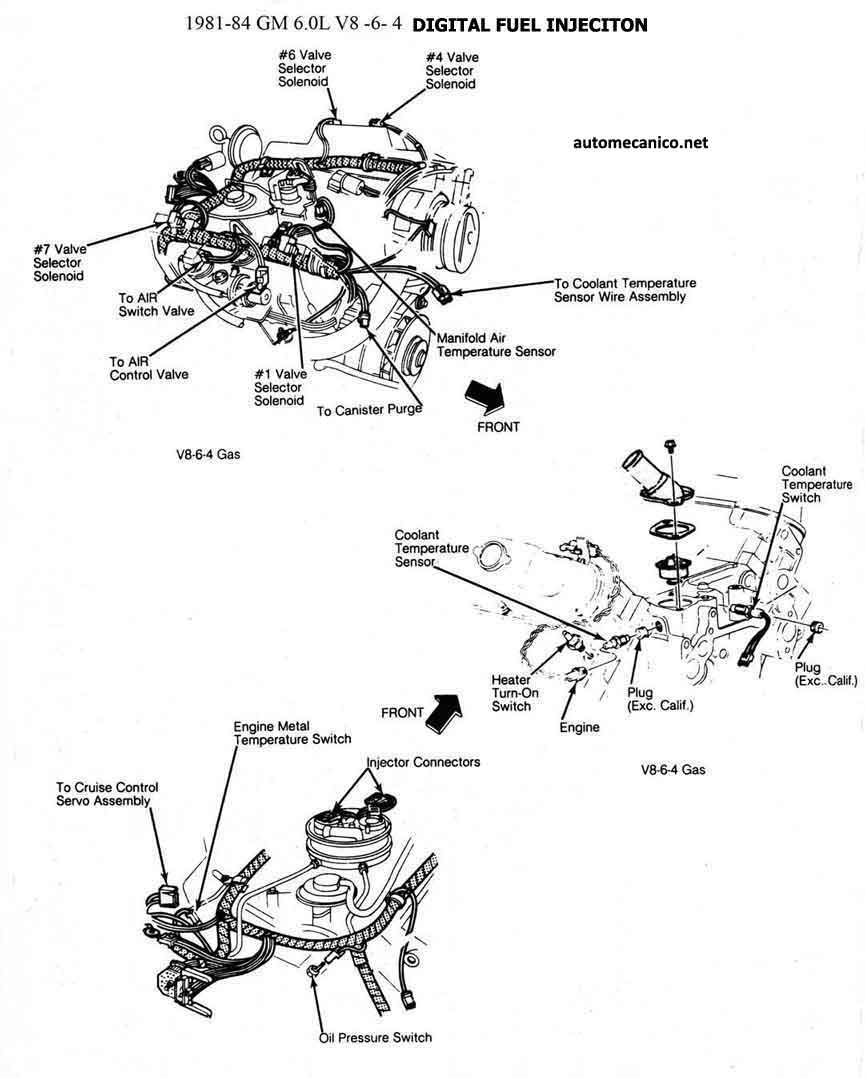

| 1981/84 - 6.0L V-8 - 6-4 DIG. F. INJEC. | CEC UBIC. DE COMP. |

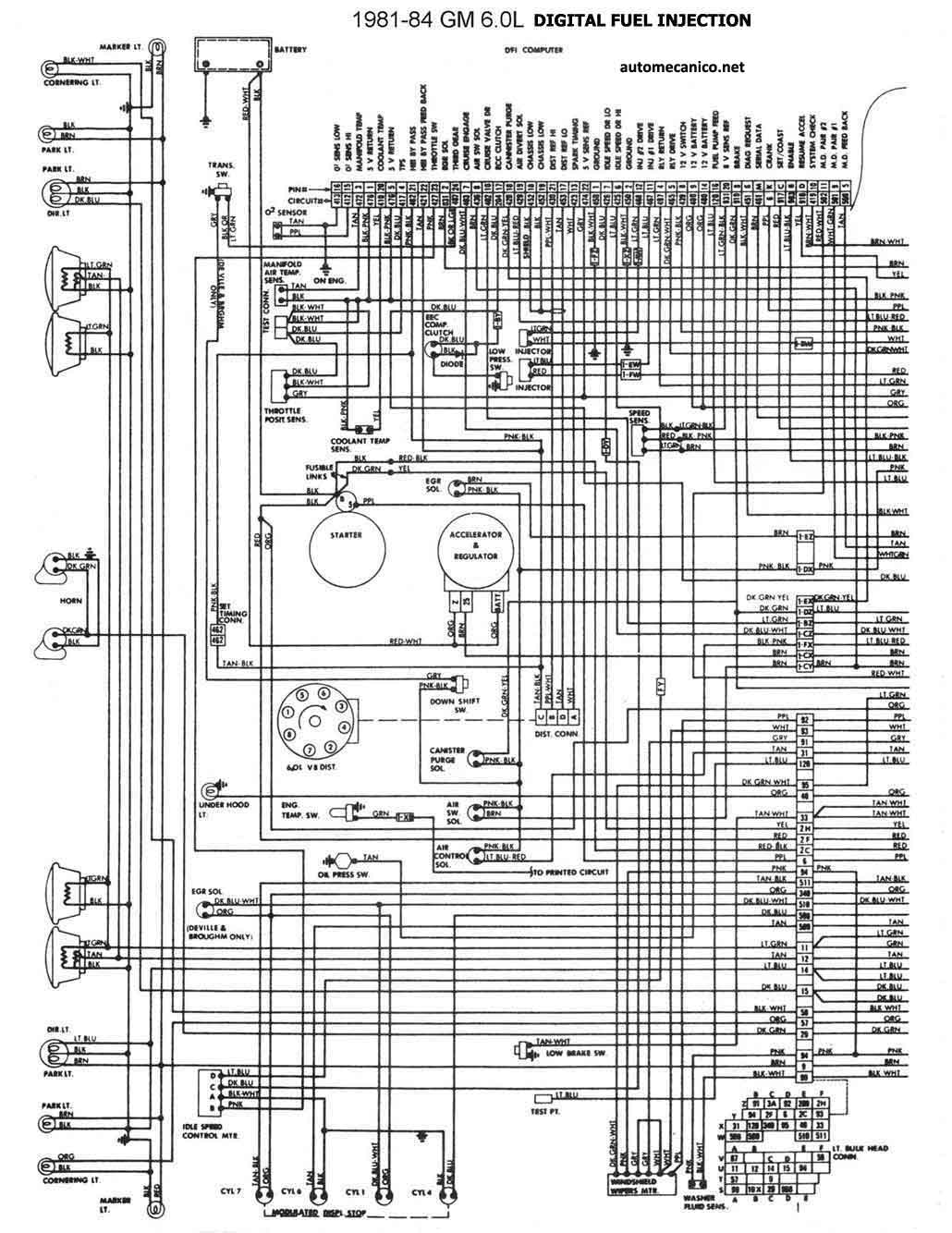

| 1981/84 - 6.0L V-8 - PARTE 1 | ESQUEMAS ELECTRICOS |

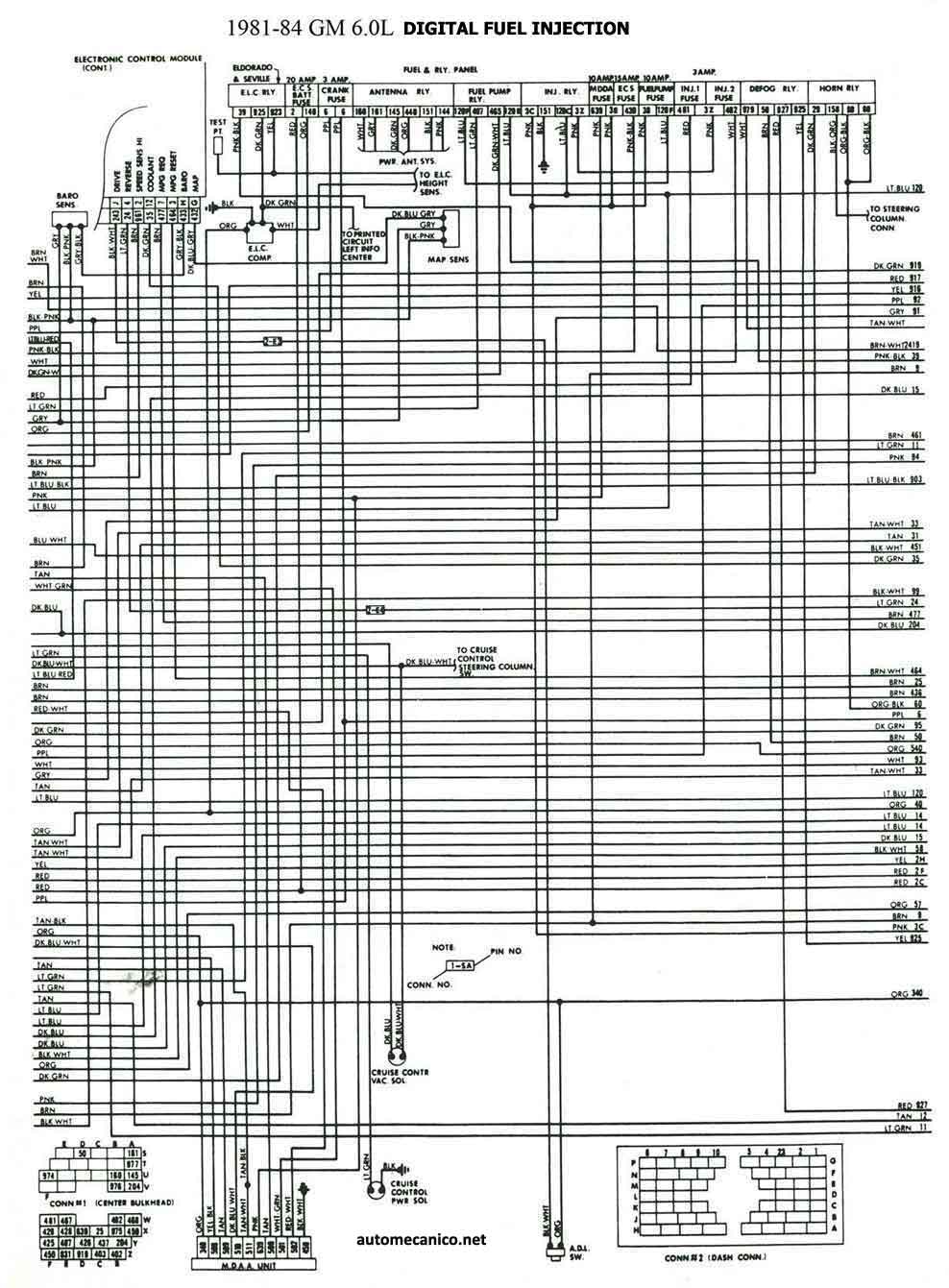

| 1981/84 - 6.0L V-8 - PARTE 2 | ESQUEMAS ELECTRICOS |

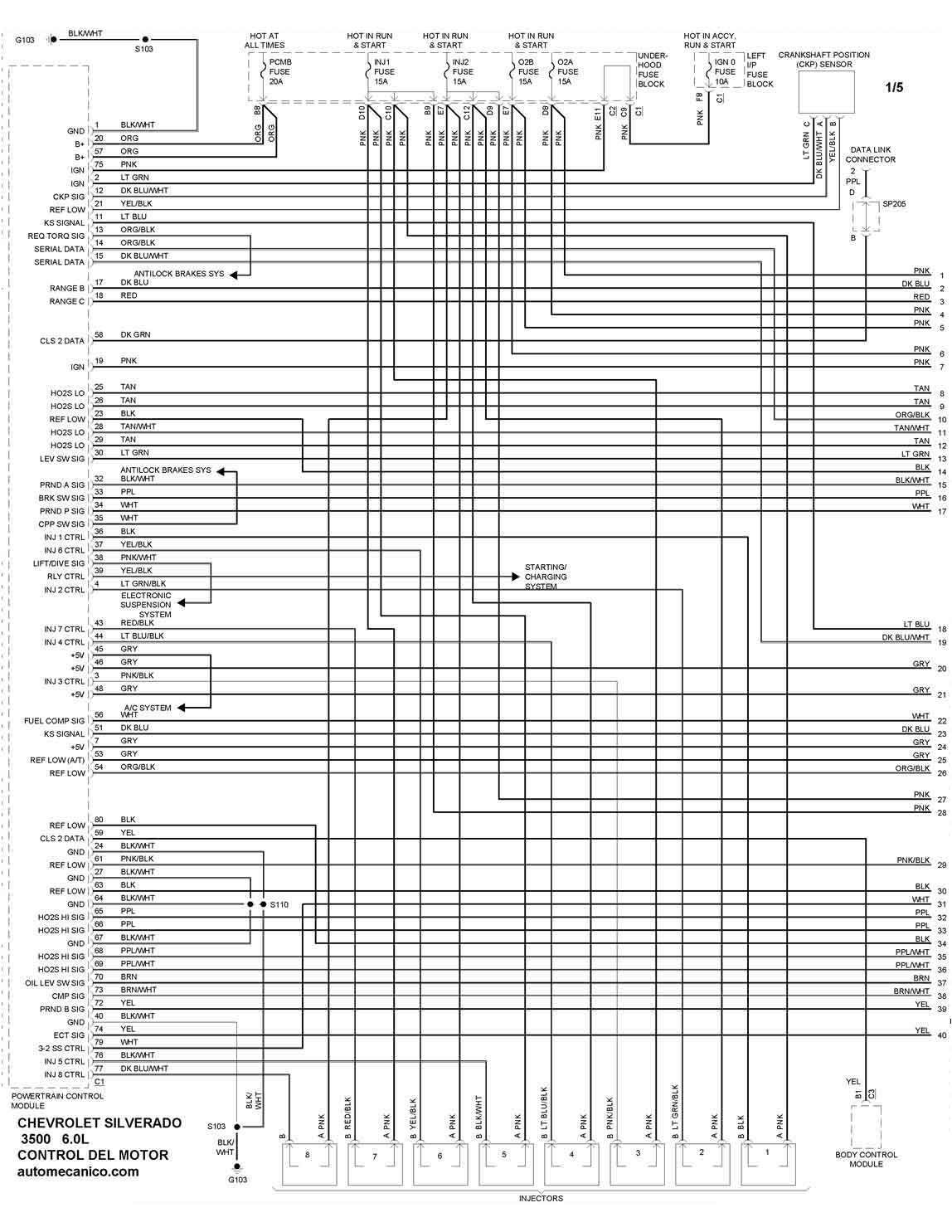

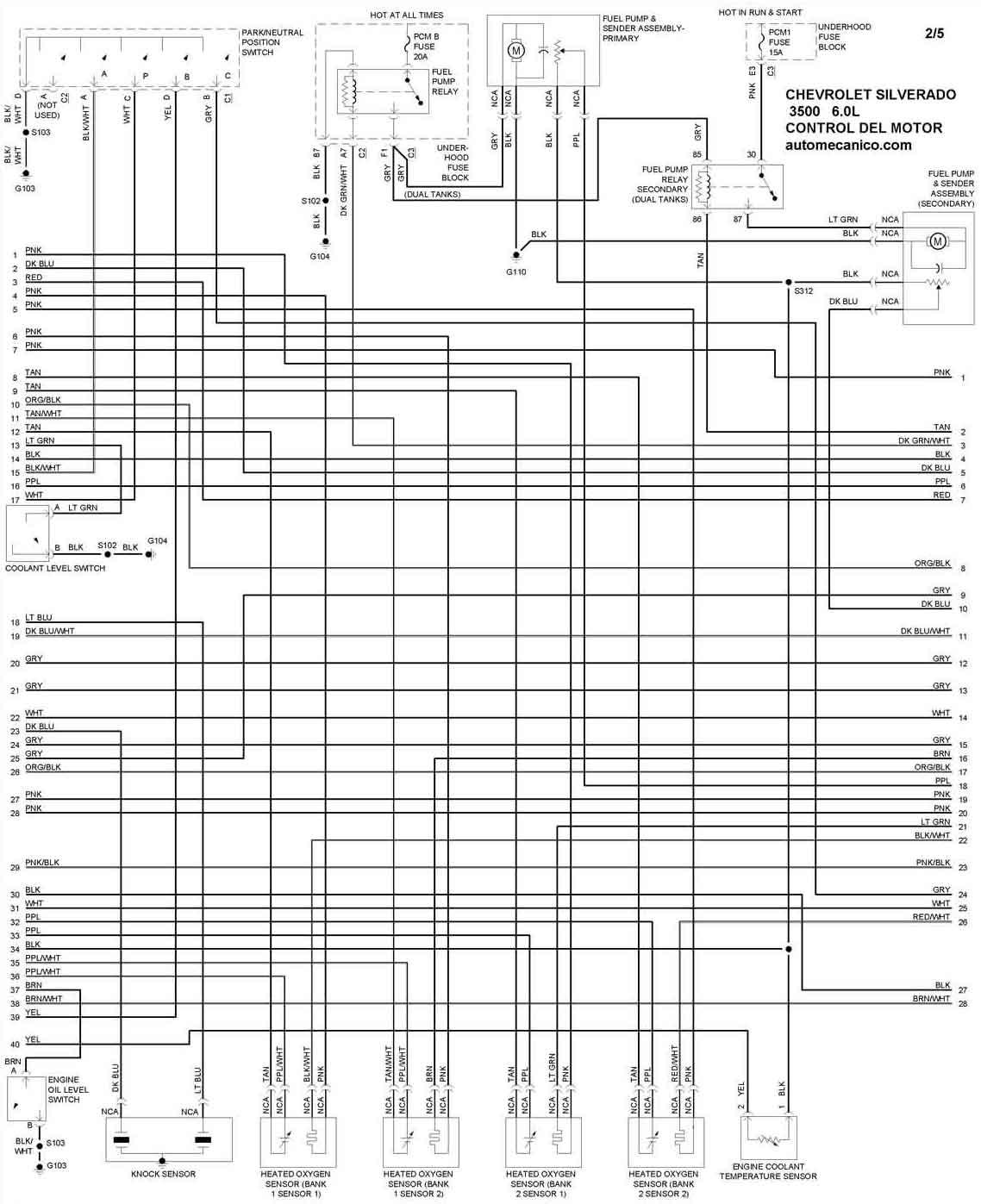

| 1999.. - 6.0L V8 | DIAG. CONTROL DEL MOTOR 1/5 |
| 1999.. - 6.0L V8 | DIAG. CONTROL DEL MOTOR 2/5 |
| 1999.. - 6.0L V8 | DIAG. CONTROL DEL MOTOR 3/5 |

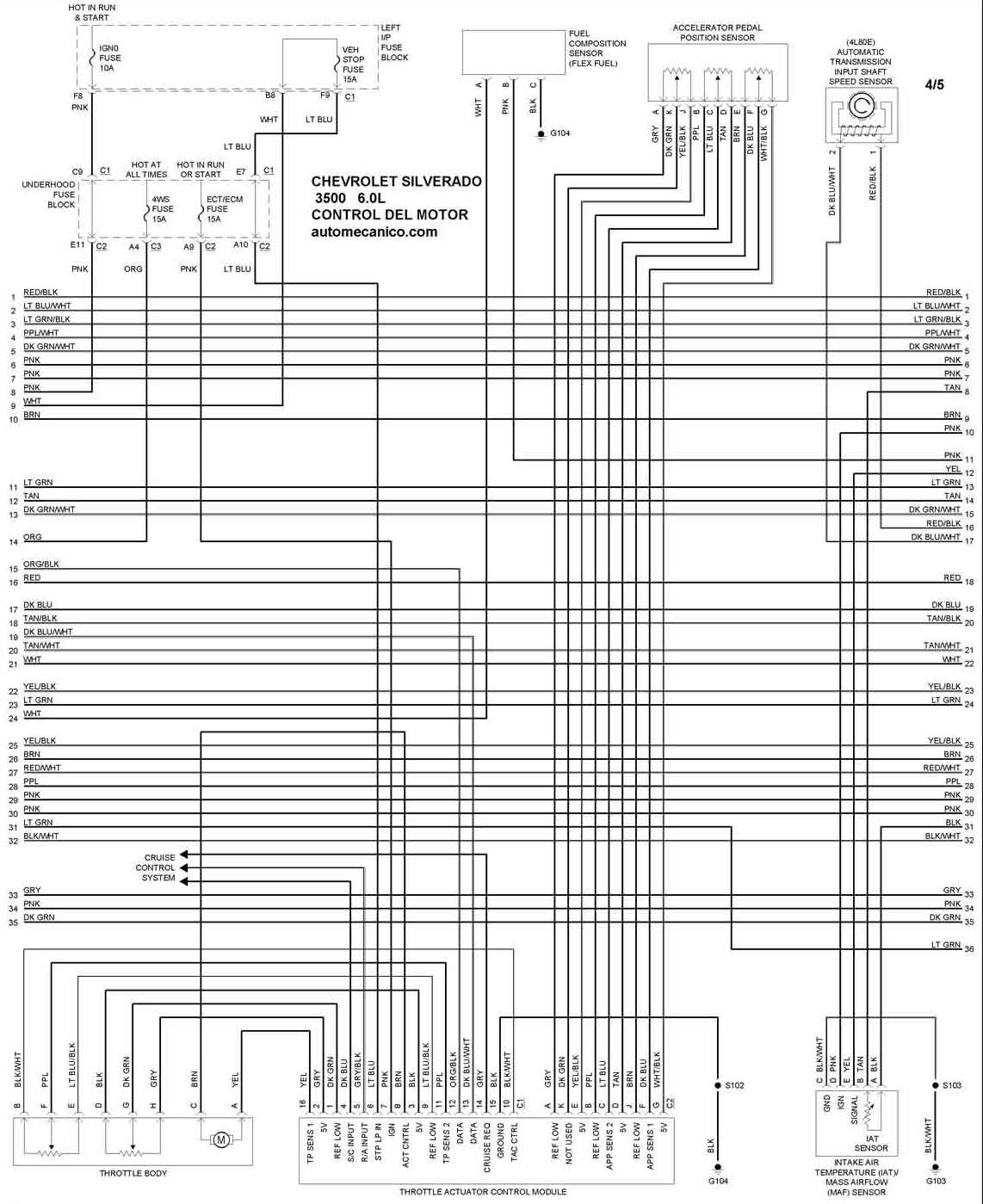

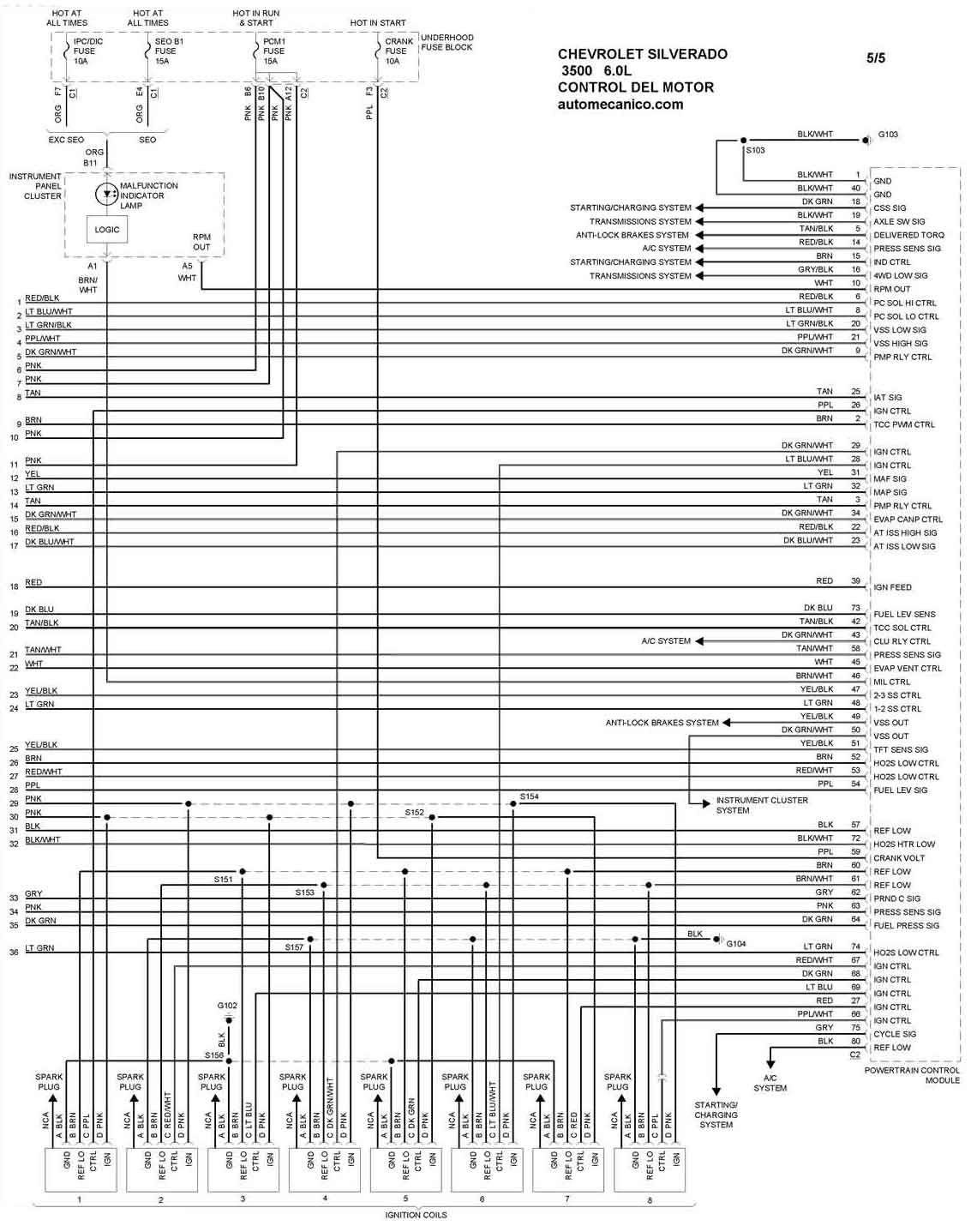

| 1999.. - 6.0L V8 | DIAG. CONTROL DEL MOTOR 4/5 |
| 1999.. - 6.0L V8 | DIAG. CONTROL DEL MOTOR 5/5 |
| 7.4L - V8 - SERIES V-R - G -K- VIN=N | |

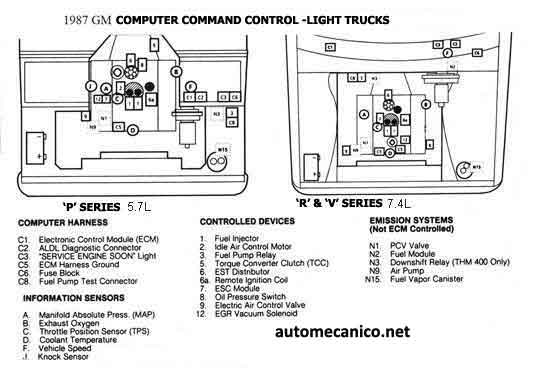

| 1987 - 7.4.L V-8 - | CEC UBIC. DE COMP. |

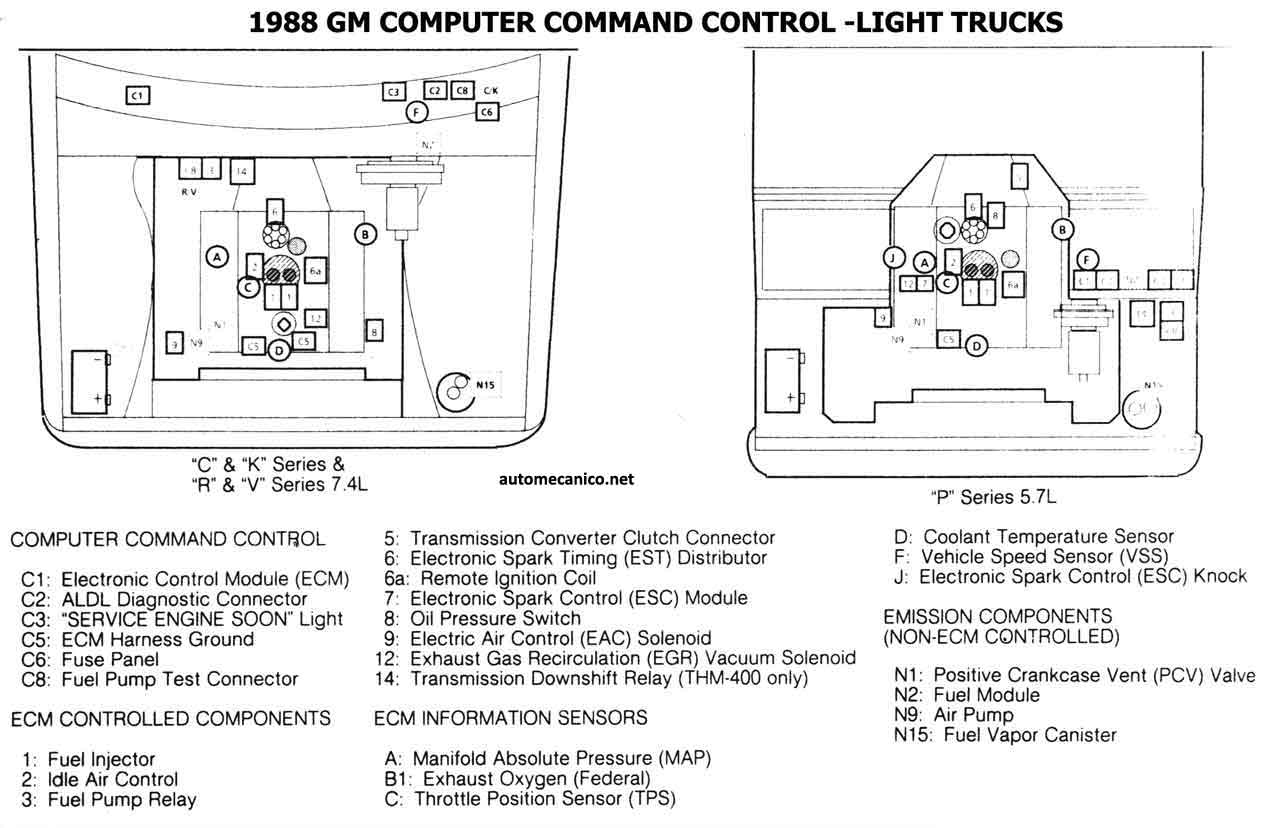

| 1988 - 7.4.L V-8 - | CEC UBIC. DE COMP. |

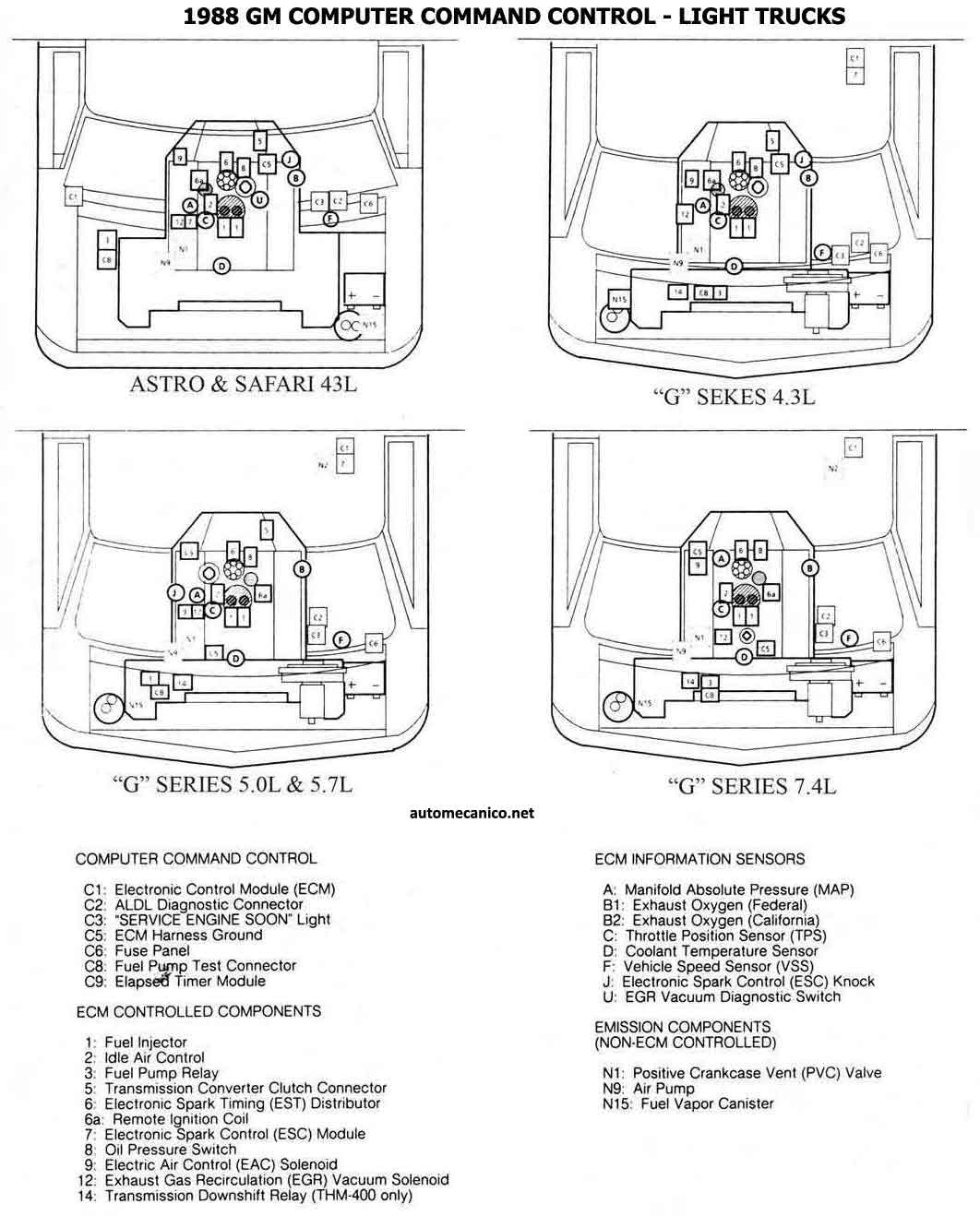

| 1988 - 7.4.L V-8 - | CEC UBIC. DE COMP. |

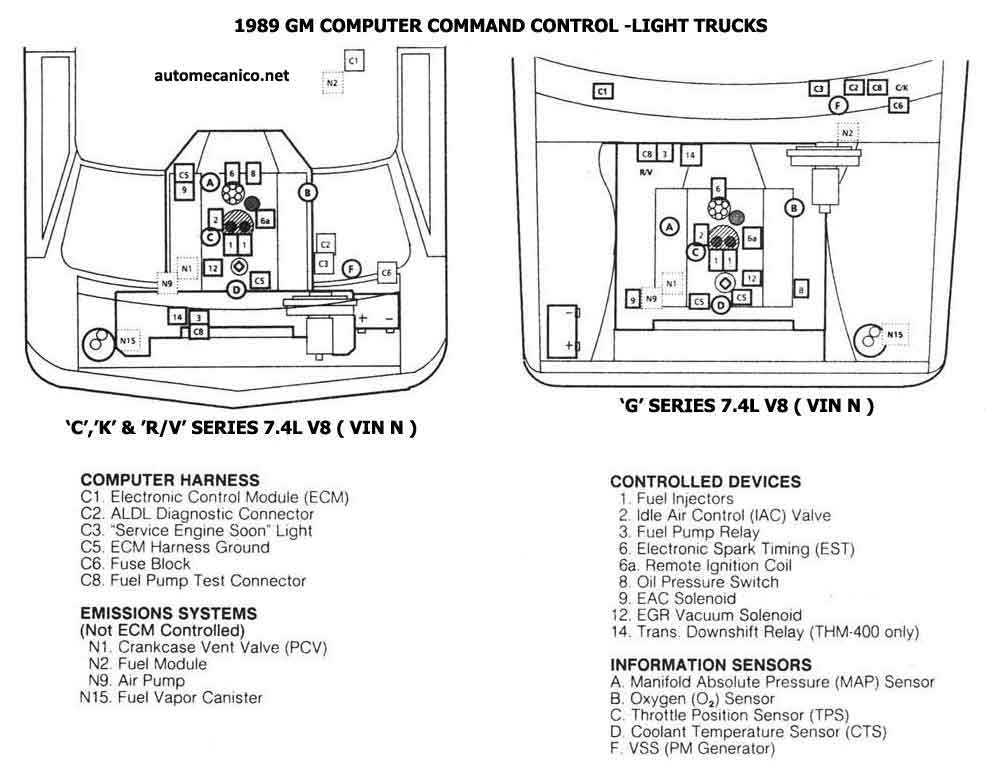

| 1989 - 7.4.L V-8 - | CEC UBIC. DE COMP. |

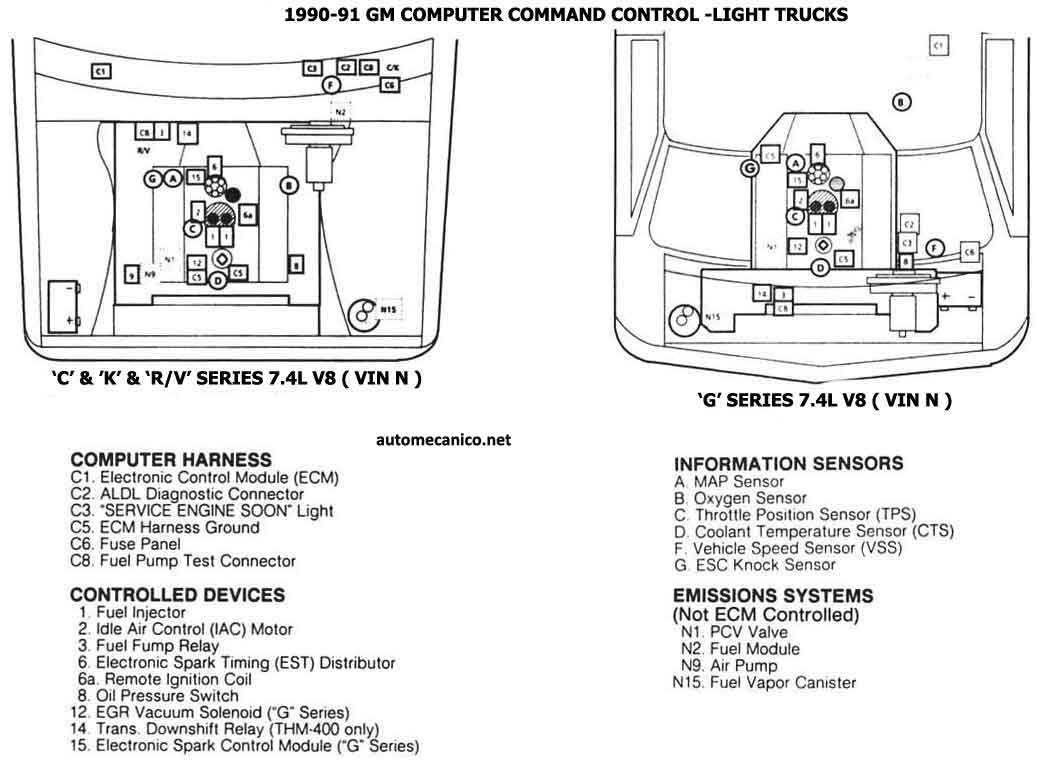

| 1990/91 - 7.4.L V-8 - | CEC UBIC. DE COMP. |

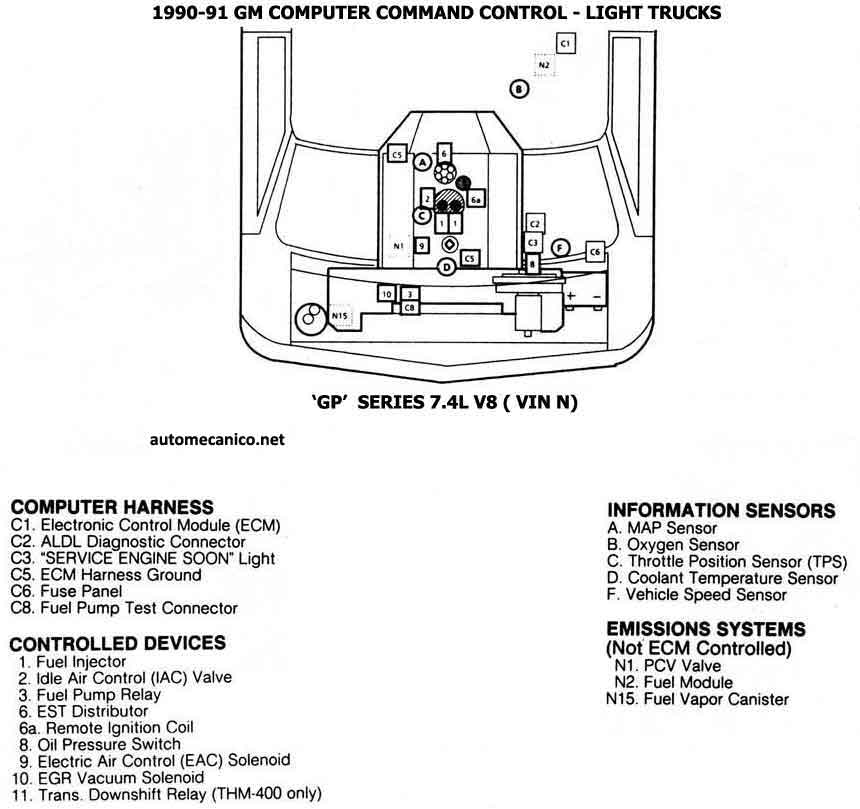

| 1990/91 - 7.4.L V-8 - | CEC UBIC. DE COMP. |

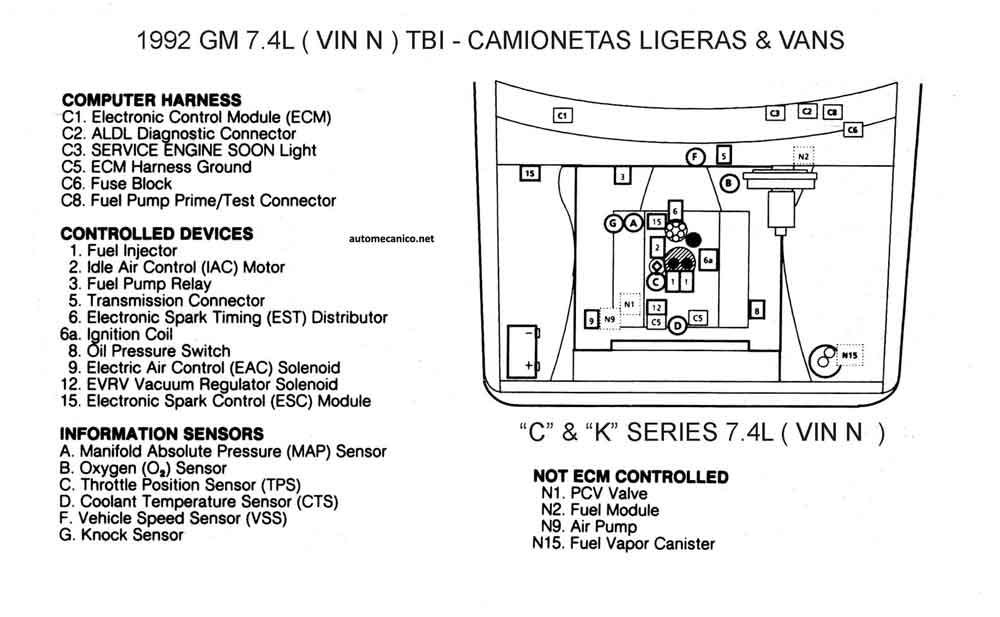

| 1992 - 7.4.L V-8 - [TBI} | CEC UBIC. DE COMP. |
| 1993 - 7.4.L V-8 - [TBI] A/T- M/T | CEC UBIC. DE COMP. |

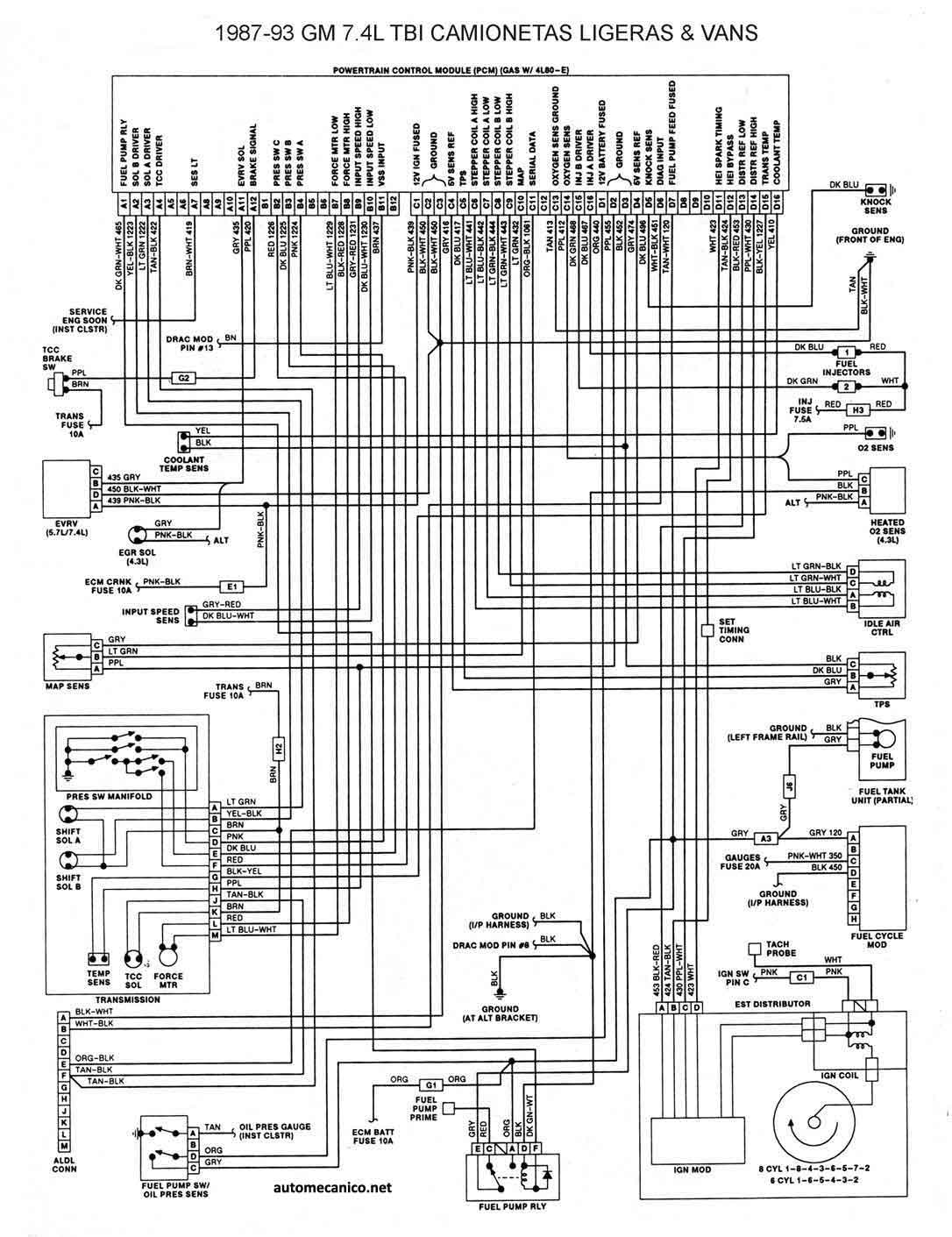

| 1987/93 - 7.4.L V-8 - TRUCKS VANS TBI | ESQUEMAS ELECTRICOS |
| 1999 - 8.1L - V8; G. SERIES | |

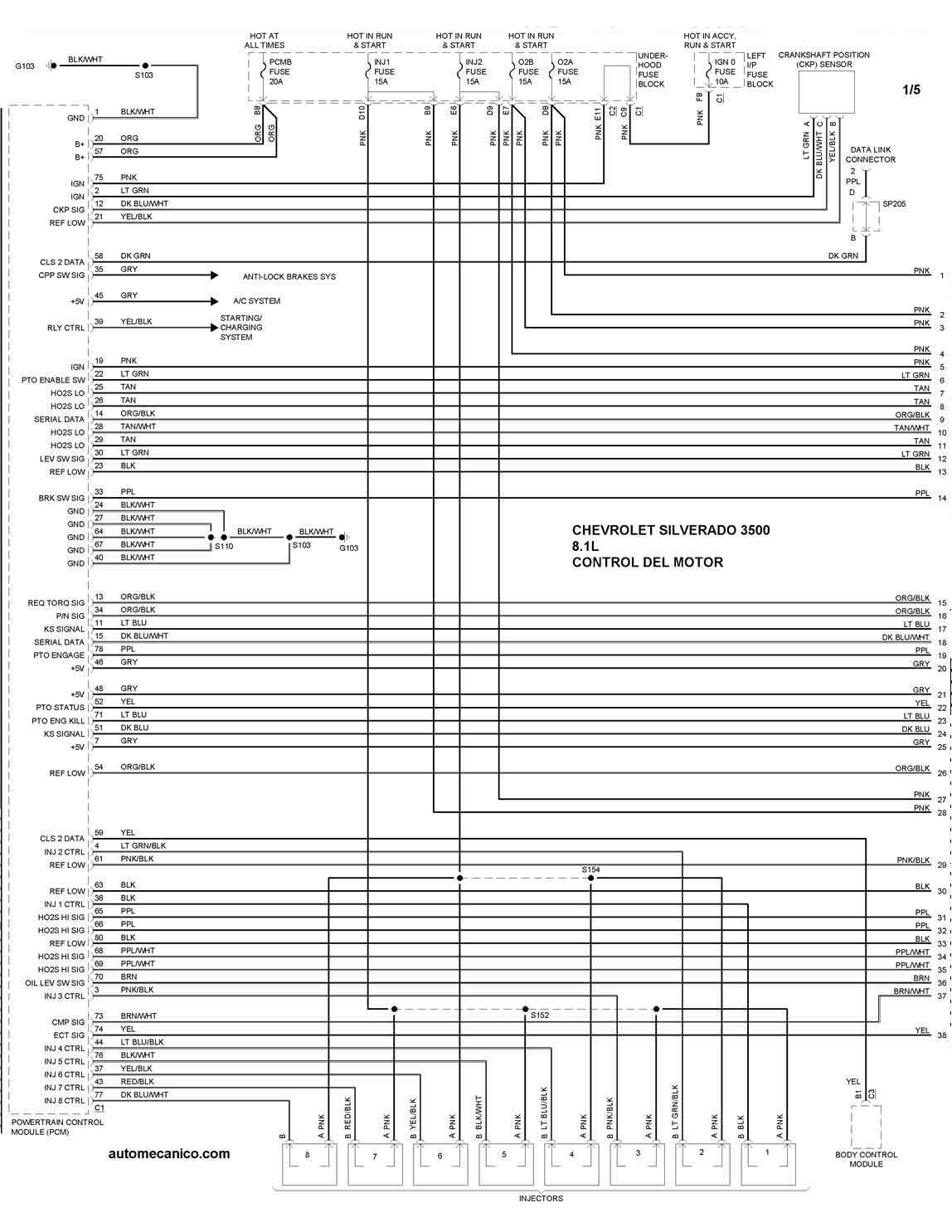

| 1999.. - 8.1L V8 | DIAGRAMA CONTROL DEL MOTOR 1/5 |

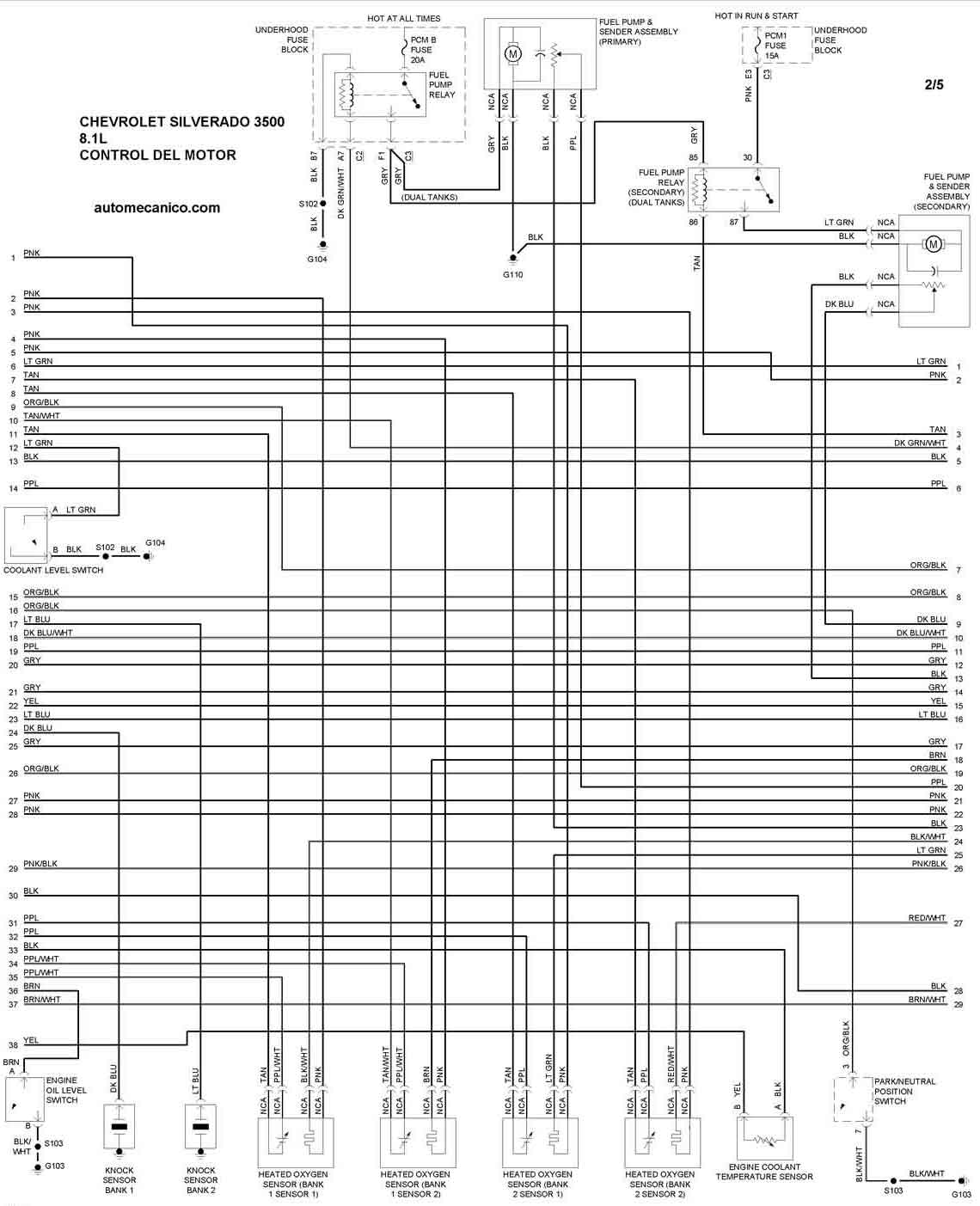

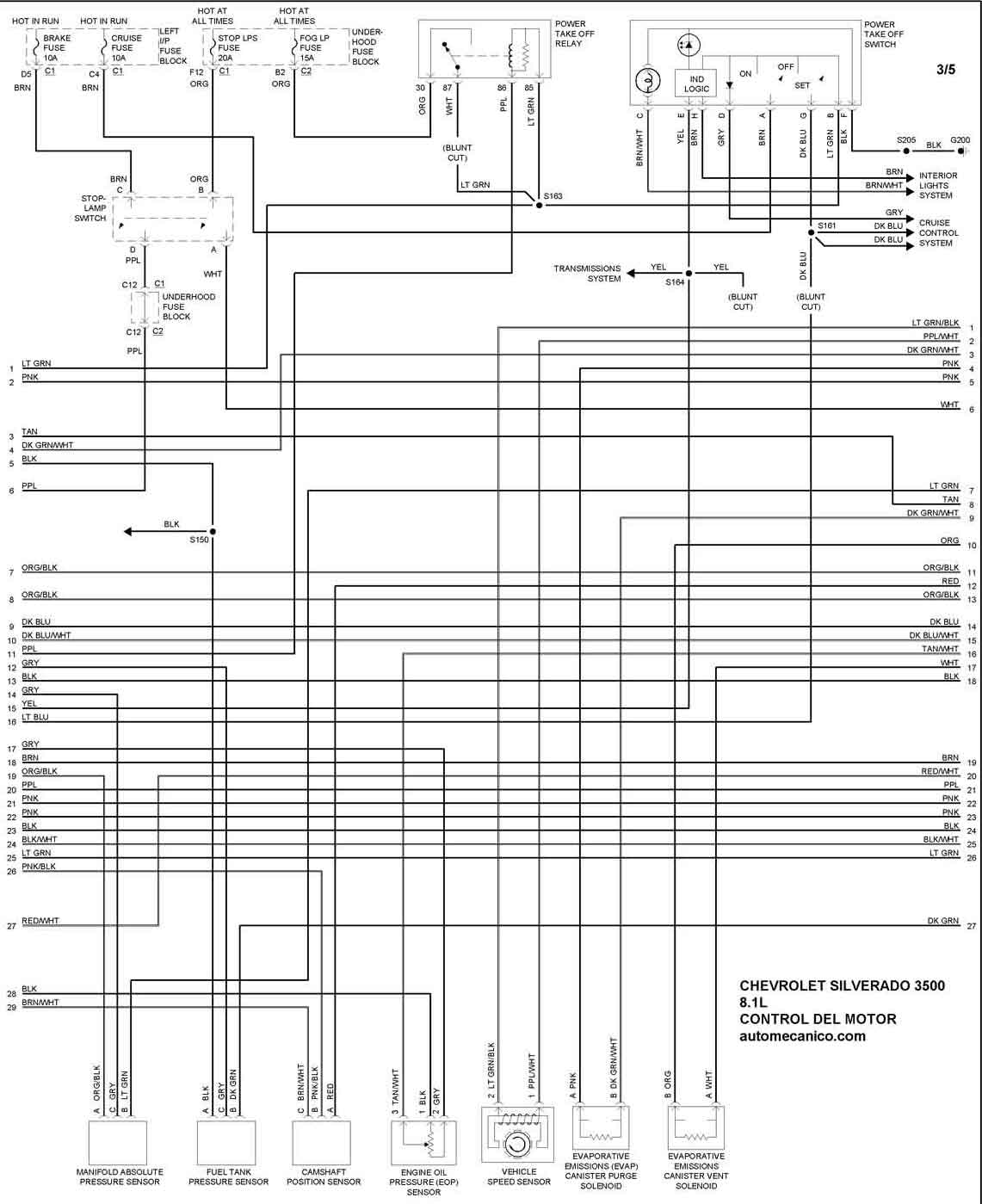

| 1999.. - 8.1L V8 | DIAGRAMA CONTROL DEL MOTOR 2/5 |
| 1999.. - 8.1L V8 | DIAGRAMA CONTROL DEL MOTOR 3/5 |

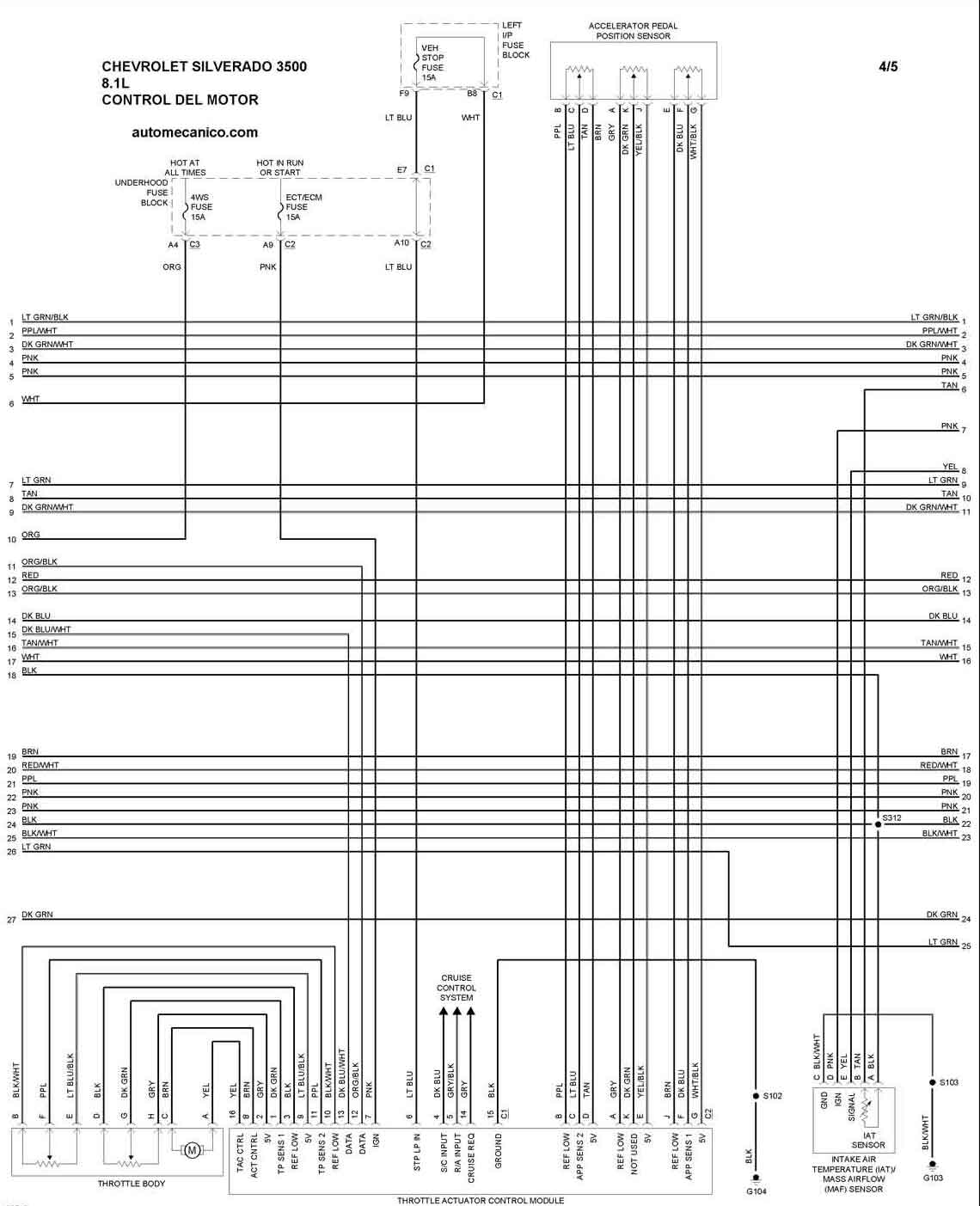

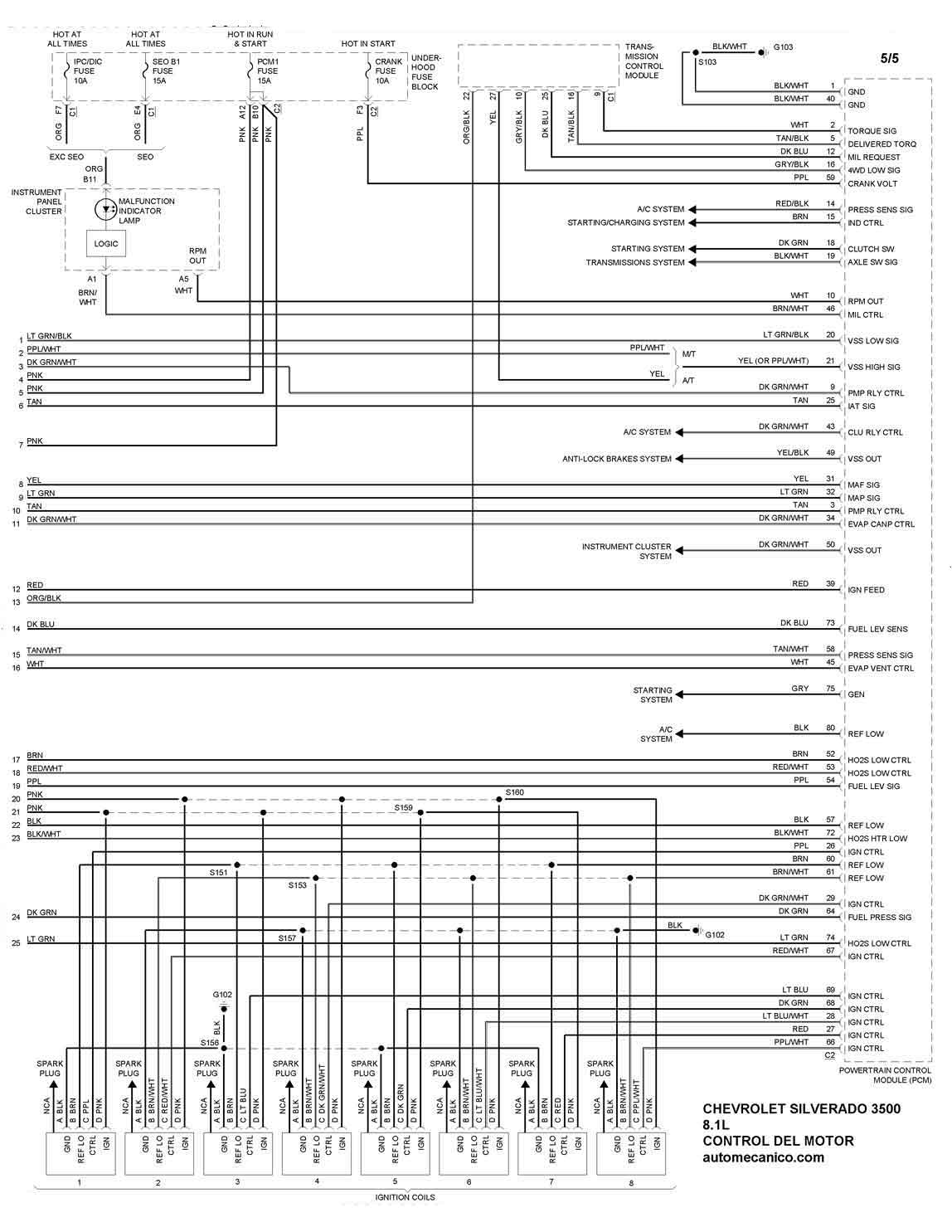

| 1999.. - 8.1L V8 | DIAGRAMA CONTROL DEL MOTOR 4/5 |
| 1999.. - 8.1L V8 | DIAGRAMA CONTROL DEL MOTOR 5/5 |
