CHRYSLER - 1.6L - 2.0L - Diagramas; circuito electrico 1983/93 |
| Que es un Diagrama?, para que sirve un Diagrama electrico
automotriz?.
En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion En autoelectronico.com"; somos conscientes de la importancia, de este tipo de herramienta; por ello; esperamos que los diagramas listados a continuacion le sean de utilidad. |
| CHRYSLER - 1.6 L- 2.0L 1983/93 - CHRYSLER 4 CILINDROS |
| AÑO / MODEL | |
| 1.6L | |

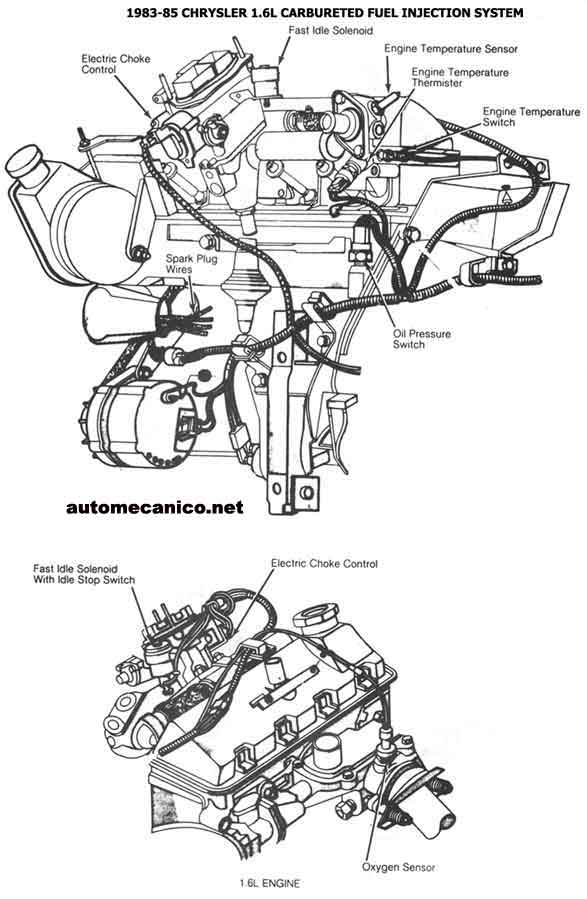

| 1983-85 - 1.6L SISTEMA CON CARBURADOR | CEC UBICACION DE COMPONENTES |

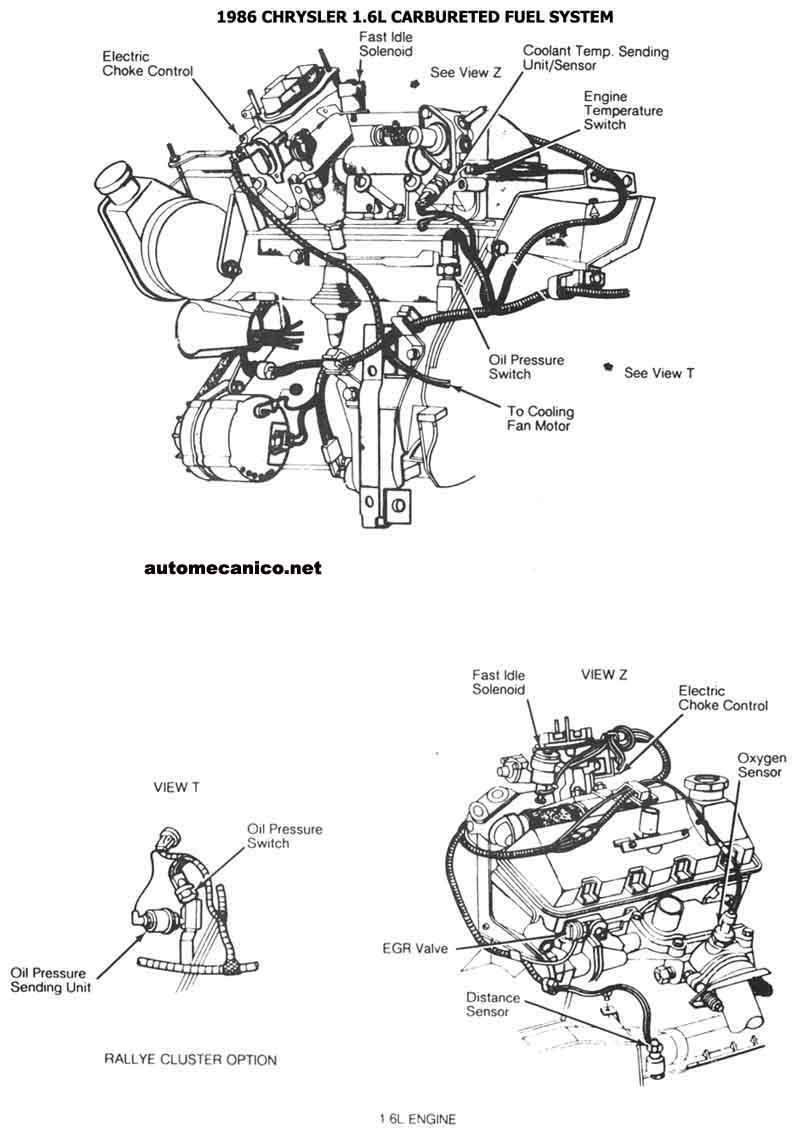

| 1986 - 1.6L SISTEMA CON CARBURADOR | CEC UBICACION DE COMPONENTES |

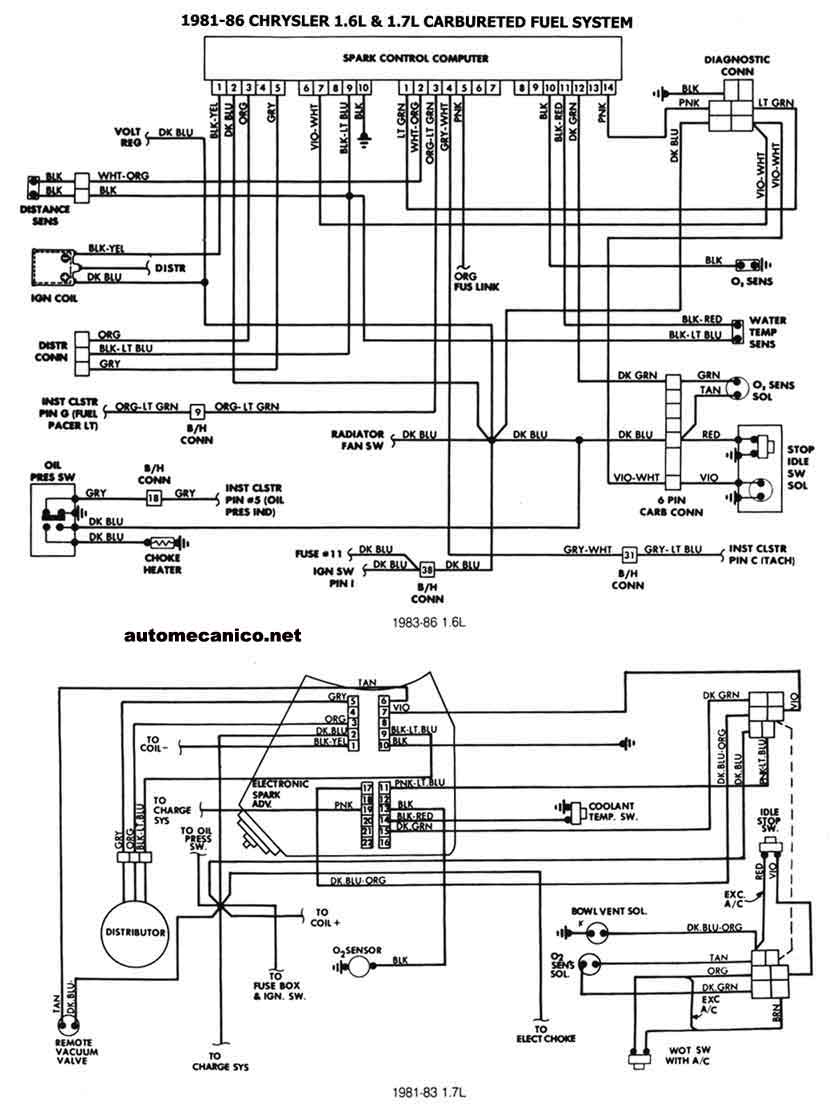

| 1981/86 - 1.6L SISTEMA CON CARBURADOR | ESQUEMA ELECTRICO |
| 1.7L | |

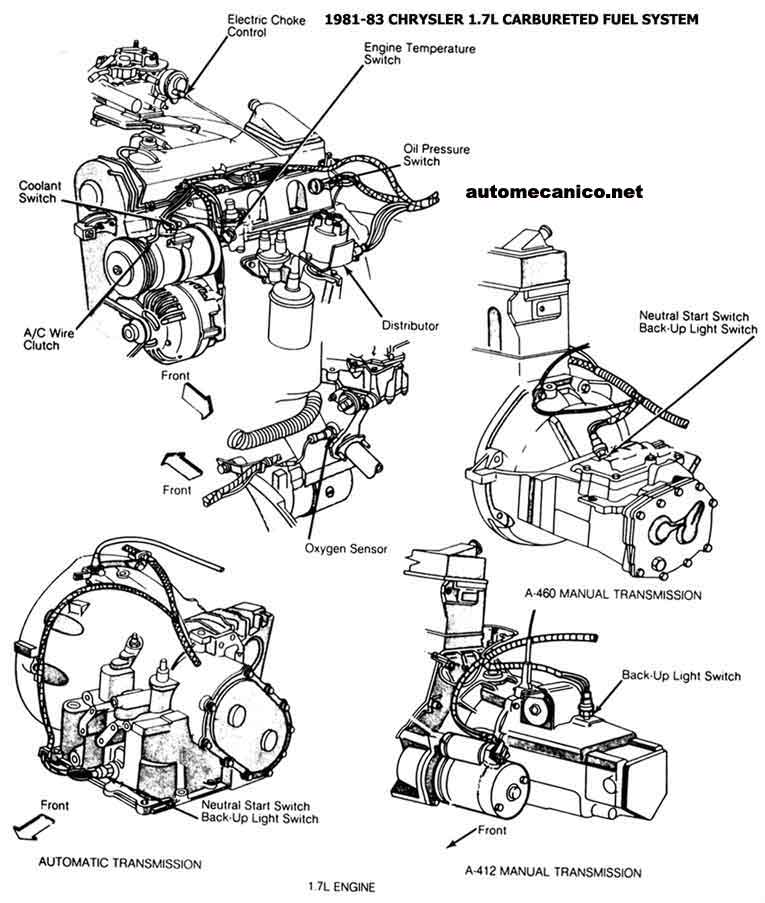

| 1981/83 - 1.7L SISTEMA CON CARBURADOR | CEC UBICACION DE COMPONENTES |
| 1981/86 - 1.7L SISTEMA CON CARBURADOR | ESQUEMA ELECTRICO |
| 1.8L | |

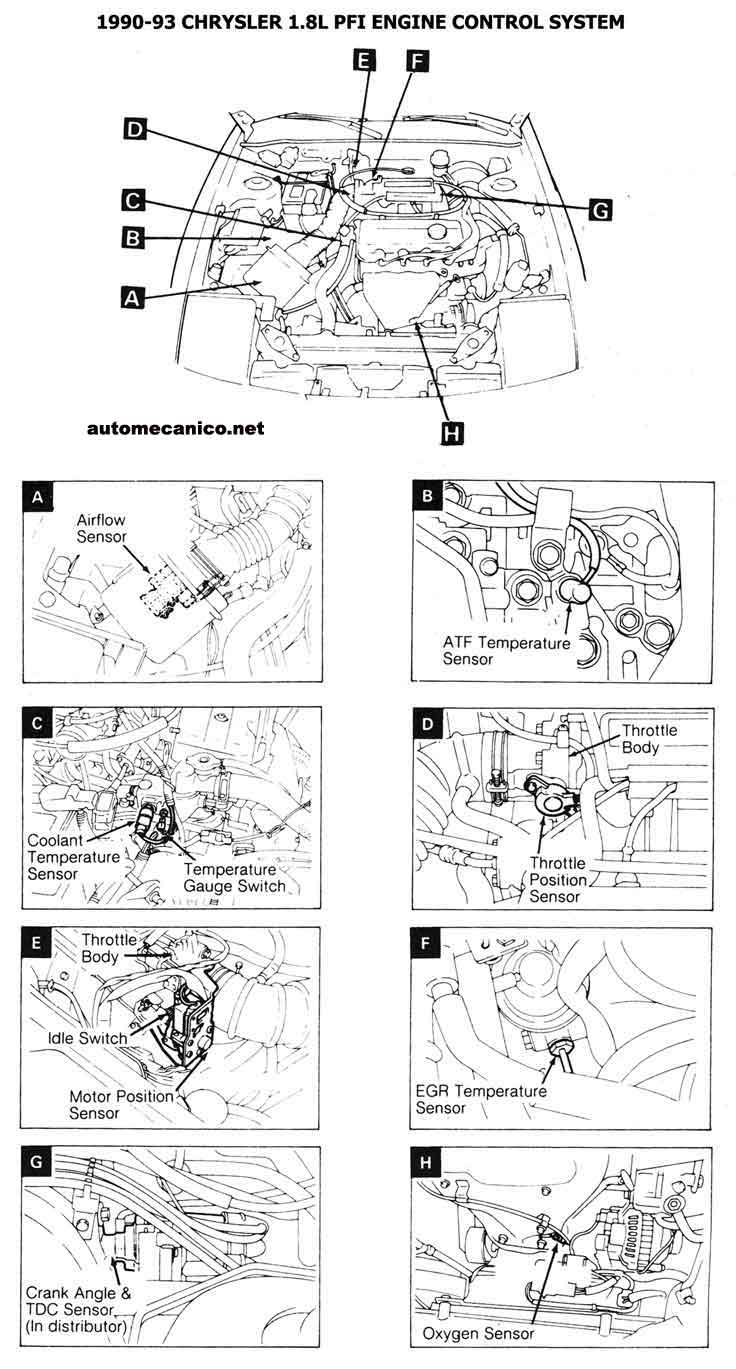

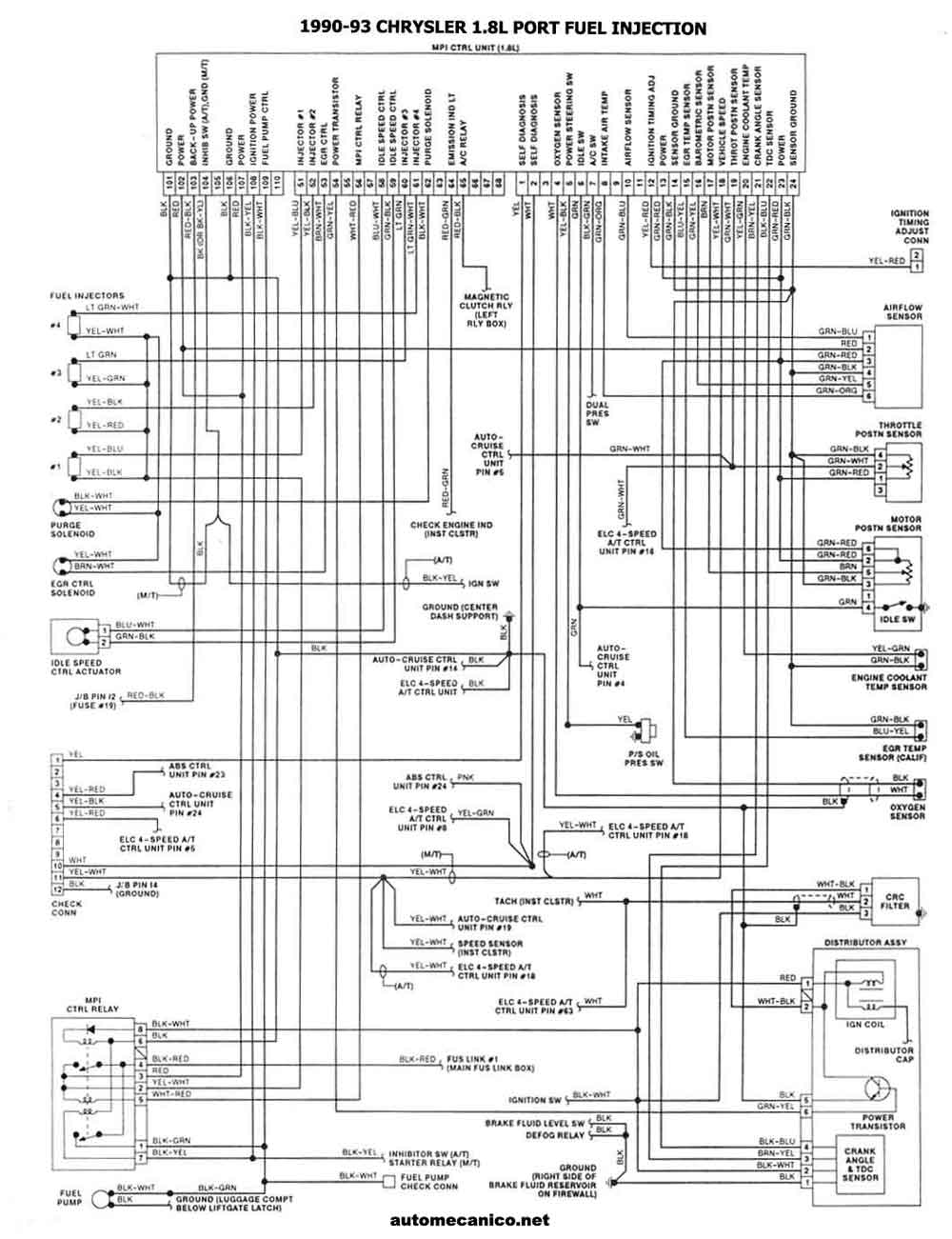

| 1990/93 - 1.8L PFI ECS | CEC UBICACION DE COMPONENTES |
| 1990/93 - 1.8L PFI | ESQUEMA ELECTRICO |
| 2.0L | |

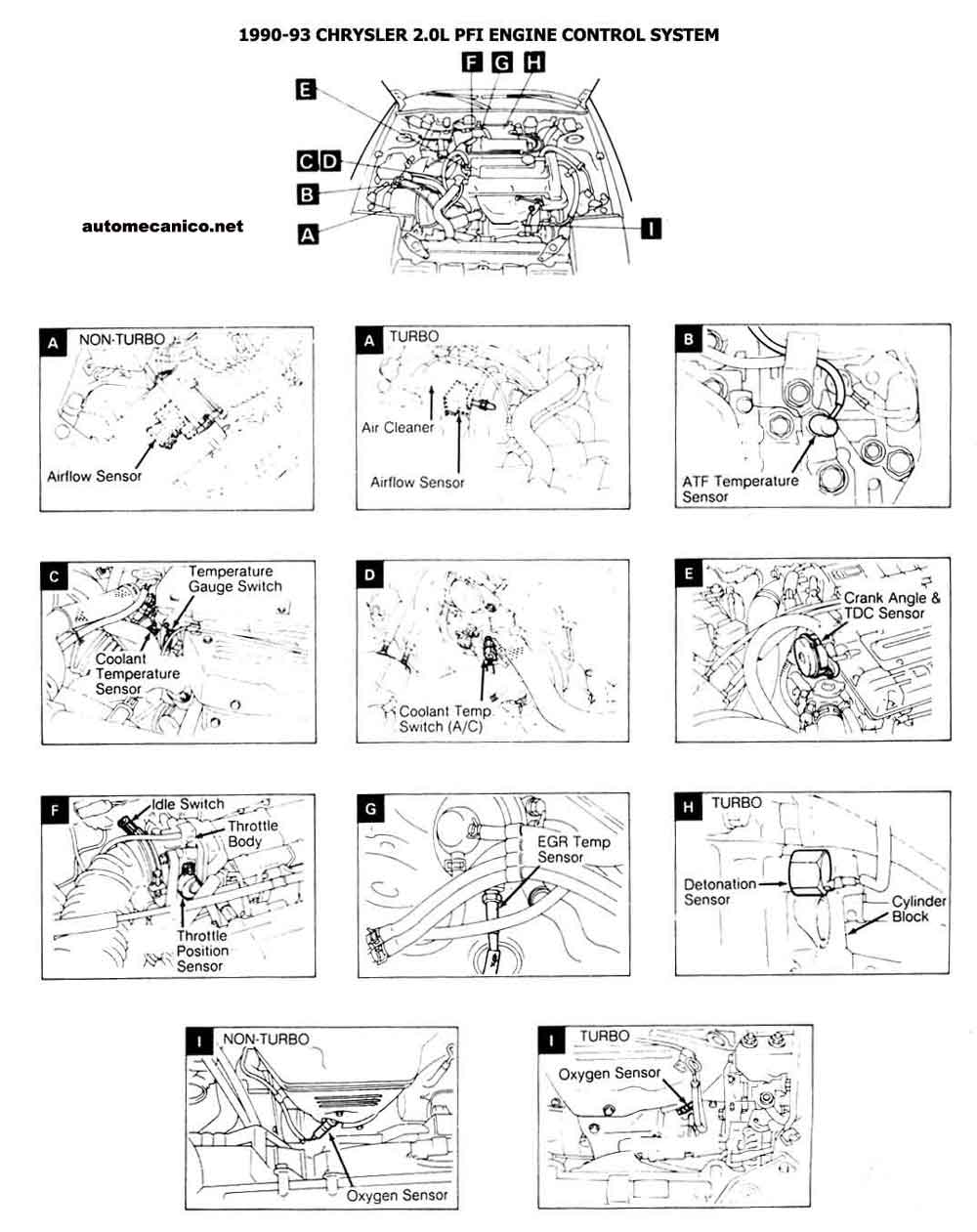

| 1990/93 - 2.0L PFI ECS | CEC UBICACION DE COMPONENTES |

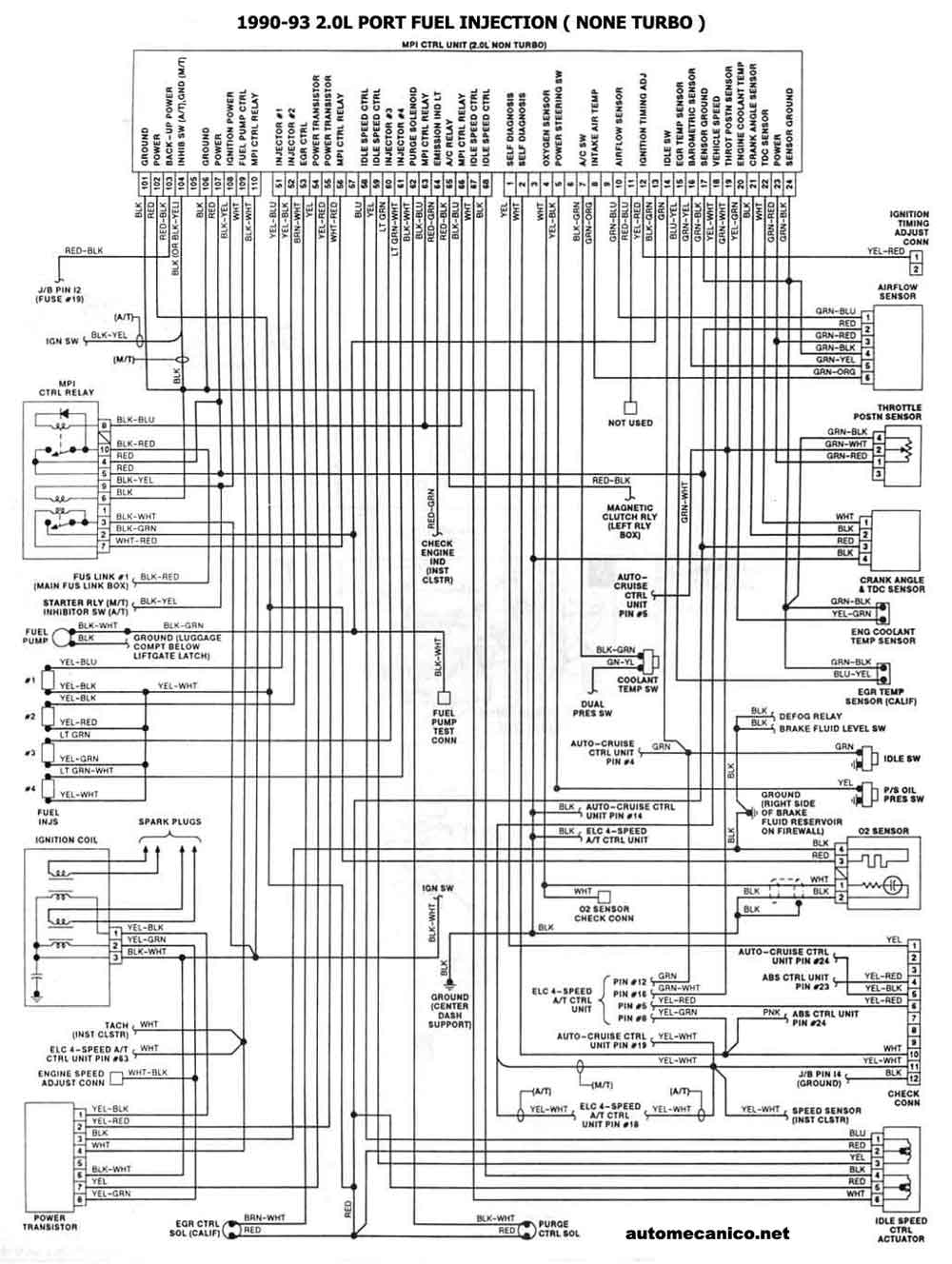

| 1990/93 - 2.0L PFI NO TURBO | ESQUEMA ELECTRICO |

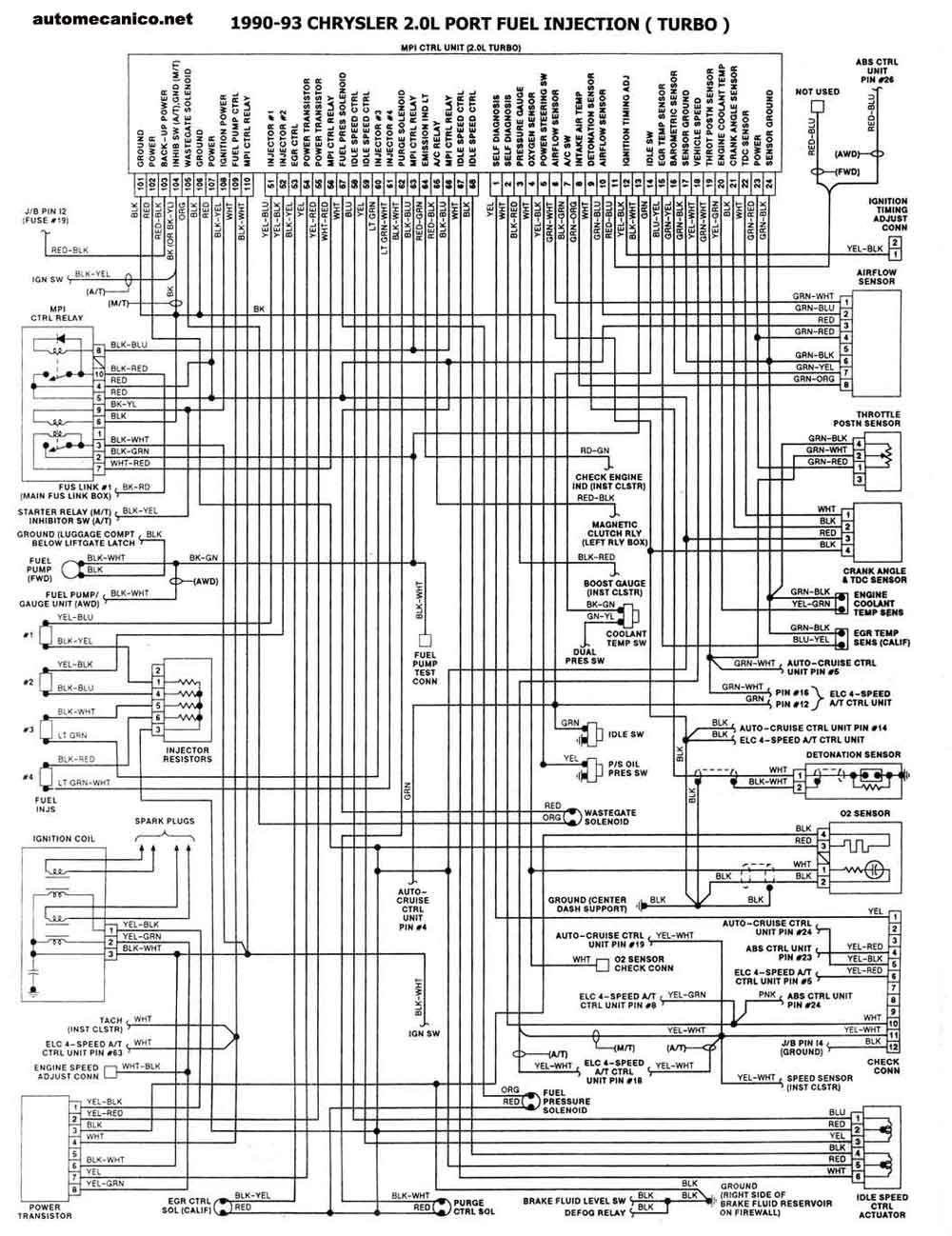

| 1990/93 - 2.0L PFI TURBO | TURBO ESQUEMA ELECTRICO |
