Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?
En Mecanica: Podemos describir un Diagrama, como:
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico...
..permitiendonos ubicar estos componentes dentro de un circuito.
De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion.
En "automecanico.com";  hemos decidido iniciar la publicacion de DIAGRAMAS ELECTRICOS; Empezamos con los modelos TOYOTA  PICK UP, 4RUNNER  1986 /1993.

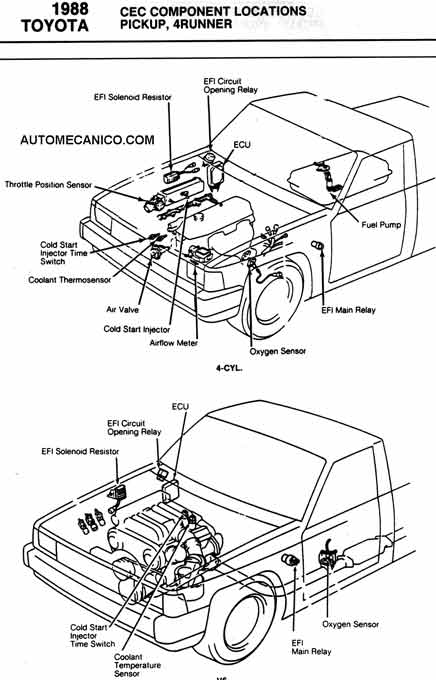

1986/87 UBICACION DE COMPONENTES PICKUP, 4RUNNER 1988 UBICACION DE COMPONENTES PICKUP, 4RUNNER

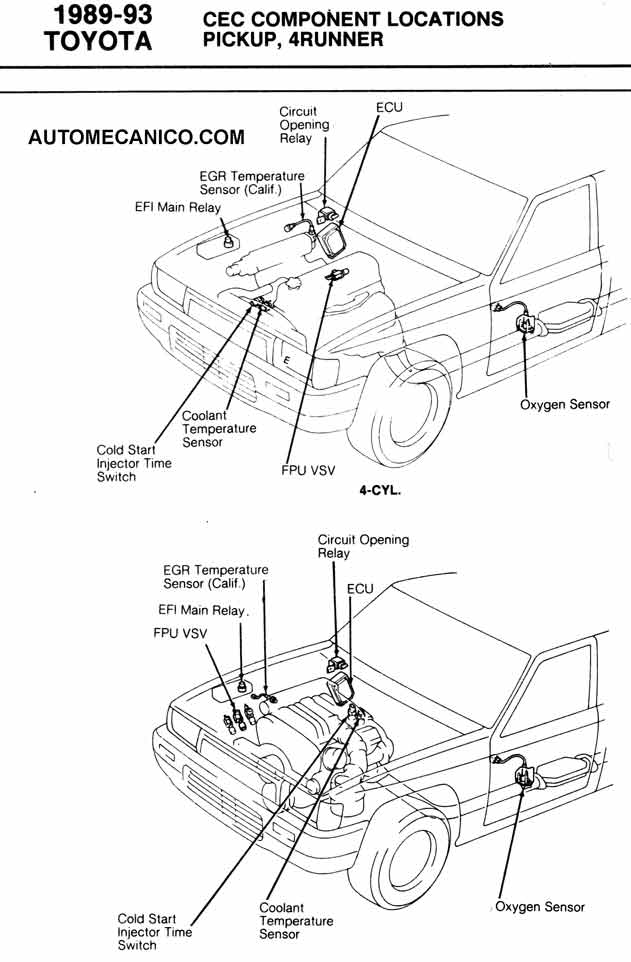

1989/93 UBICACION DE COMPONENTES, PICKUP,4RUNNER 1986/88  ESQUEMA TIPICO DEL SISTEMA ELECTRICO, PICKUP, 4RUNNER -22R-E & 22R-TE

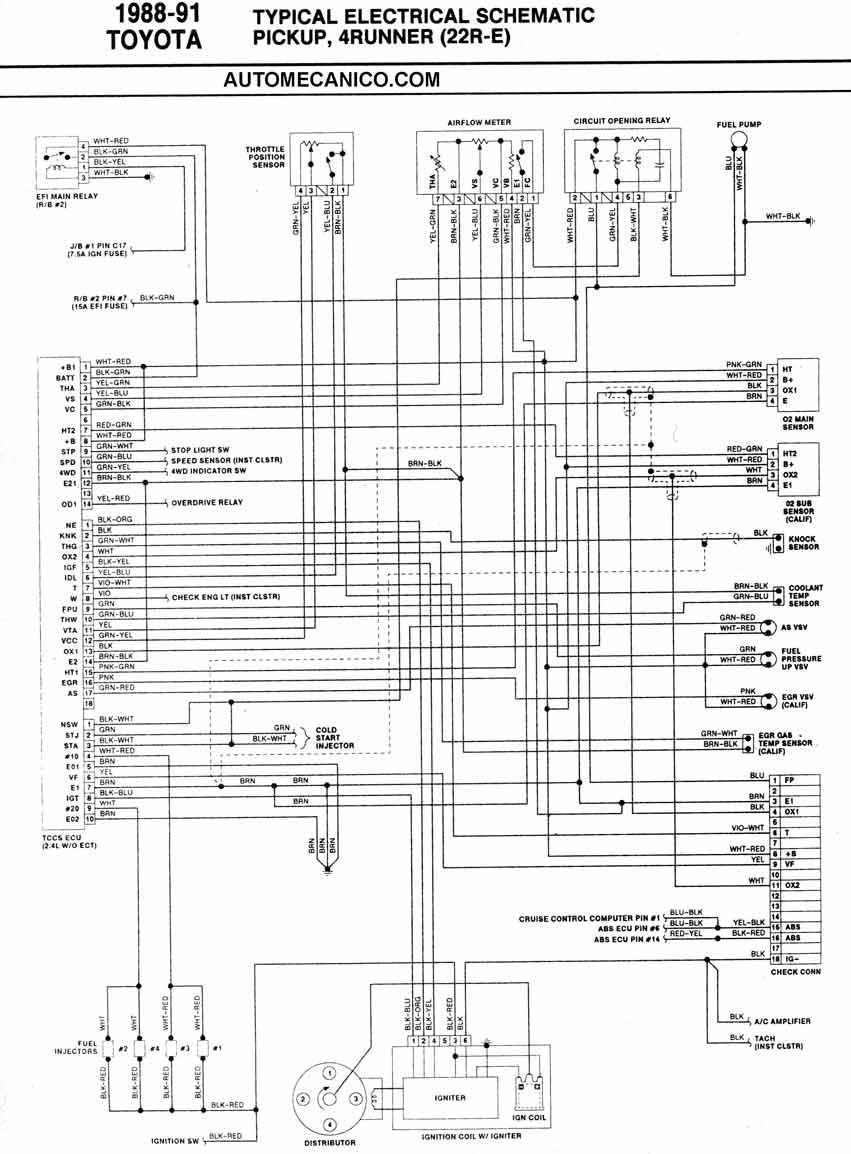

1988/91 ESQUEMA TIPICO DEL SISTEMA ELECTRICO, PICKUP,4RUNNER 22R-E 1989/91 ESQUEMA TIPICO DEL SISTEMA ELECTRICO, 4RUNNER 22R-E CON ECT

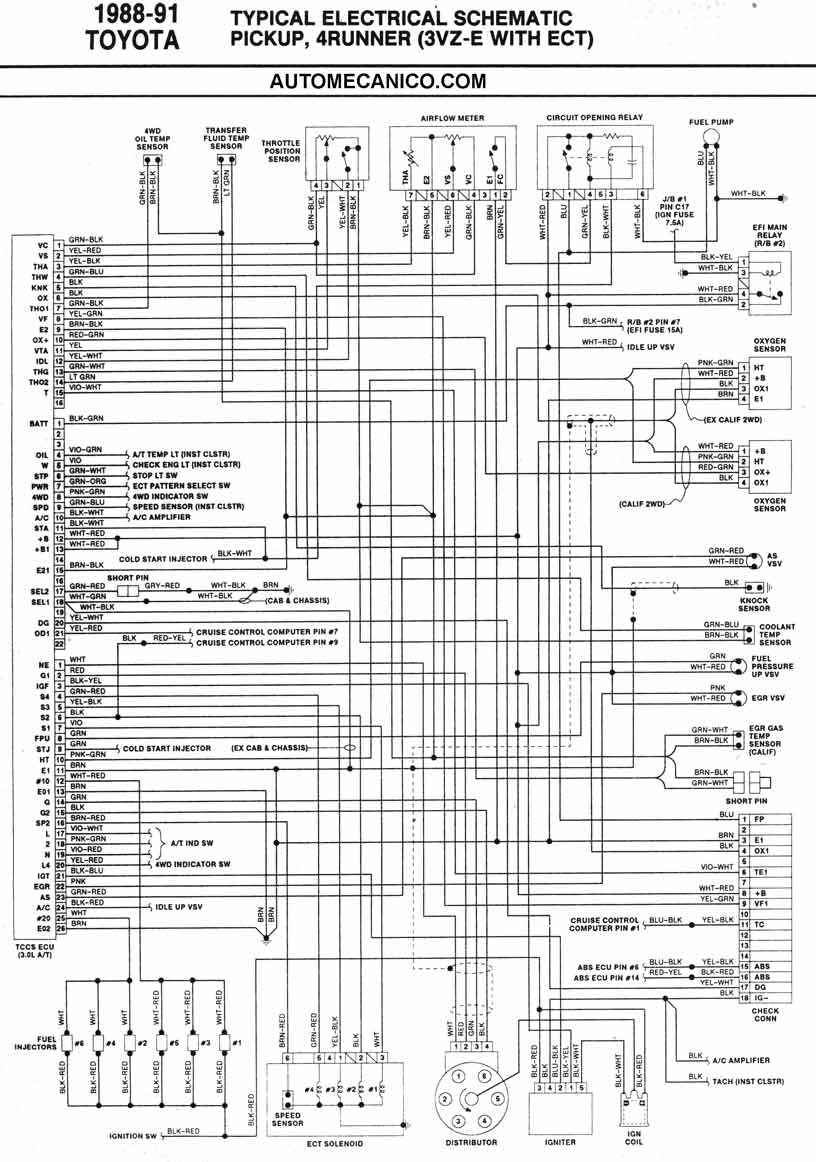

V-6 1988/91 ESQUEMA TIPICO DEL SISTEMA ELECTRICO, PICKUP,4RUNNER [3VZ-E] CON ECT V-6 1988/93 ESQUEMA TIPICO DEL SISTEMA ELECTRICO, PICKUP,4RUNNER [3VZ-E] 1992/93 ESQUEMA TIPICO DEL SISTEMA ELECTRICO, PICKUP,4RUNNER [22R-E]

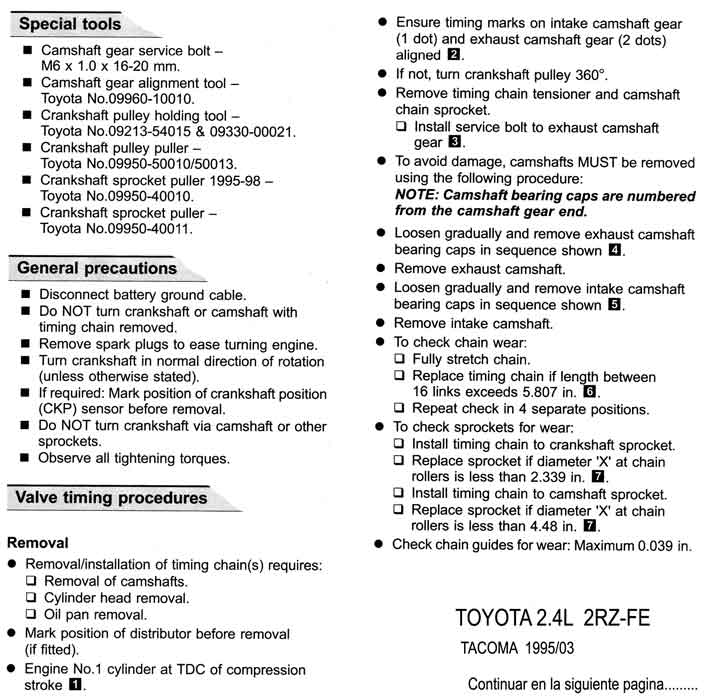

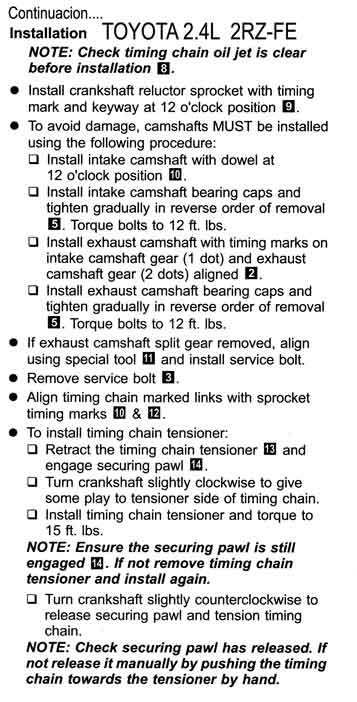

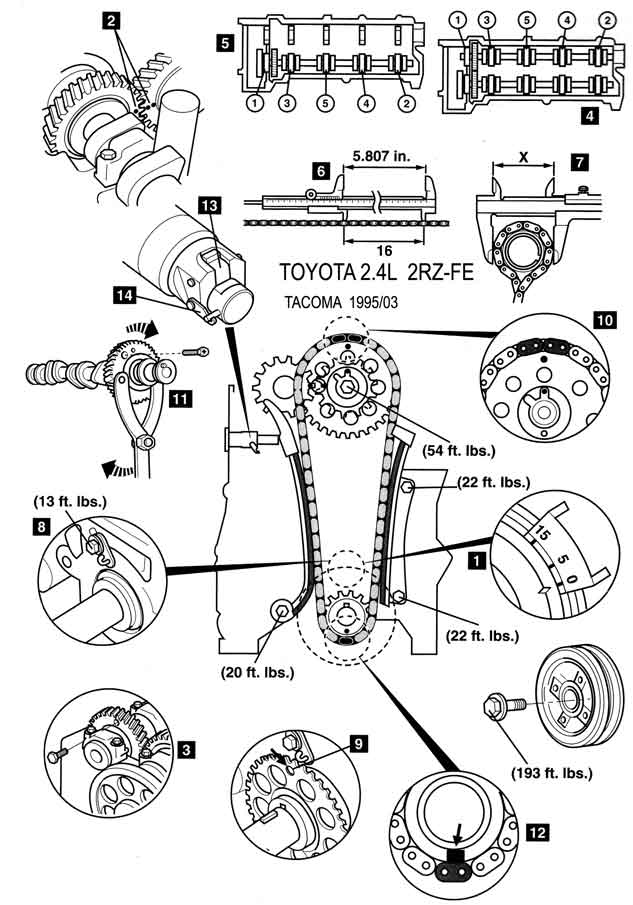

 TACOMA 2.4L 2RZ-FE 1995/03 TOYOTA TACOMA 2.4L 2RZ-FE TOYOTA TACOMA 2.4L 2RZ-FE
