ALTERNADOR: Descripcion y formas de hacer pruebas de diagnostico |
| Viene de la pagina anterior... |
|
PRUEBAS A LAS BOBINAS DEL ALTERNADOR BOBINA DEL ESTATOR: Ponga el ohmetro en la escala de baja resistencia, ponga las puntas en los terminales de la bobina; la aguja debe indicar continuidad. Si; la aguja no se mueve, la bobina esta abierta [tiene corto]. |
 |
| Tome nota: La bobina, es un alambre enrollado cubierto de barniz, cada terminal es un extremo, por lo tanto debe existir continuidad, si no es asi; se debe a que el alambre se encuentra cortado, en alguna parte de su enrollado. |

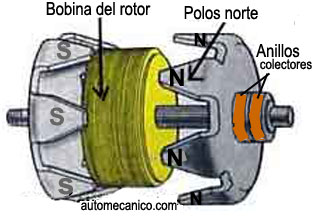

| BOBINA DEL ROTOR - ANILLOS COLECTORES |
 |
| Compruebe si hay continuidad entre los dos anillos colectores,
o resbaladores. Si; no es asi, el circuito esta abierto, y se hace
necesario reemplazarlo. Cada anillo colector, representa un extremo, del embobinado. El embobinado, es un alambre enrollado cubierto de barniz; si no encuentra continuidad; significa que el alambre se encuentra cortado en alguna parte de su enrollado. Tambien es posible que el corto sea visible, por encontrarse cerca de los anillos colectores; si es asi reparelo |

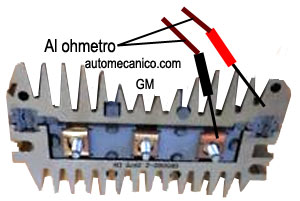

| PUENTE RECTIFICADOR - GM |
 |
| Si
el alternador tiene un puente rectificador similar a este,
conecte un ohmetro, tal como se indica en la ilustracion, un
cable al disipador termico aislado, y el otro al sujetador de
metal.. . tome una lectura, y luego invierta las puntas del ohmetro,y tome otra , debera obtener una lectura alta y una baja ....si las lecturas son aproximadamente iguales; cambie el puente rectificador. Repita la prueba entre los otros dos sujetadores. |
 |
| Si el alternador tiene un trio de diodos similar a este. conecte el ohmetro, como se ve en la ilustracion; tome una lectura....luego invierta las puntas y tome otra lectura; una lectura alta y una baja, indican que el trio de diodos esta en buenas condiciones...pero si las lecturas son similares, debe remplazar el trio de diodos.Continuar... |
