CABEZAS  / CULATAS

ESPECIFICACIONES DE APRIETE

AVANTI II  6 CILINDROS

AVANTI II  6 CILINDROS

Las medidas de apriete, dadas a continuacion; es una recopilacion, traducida, tomada de: "Fel-pro torque tables", las medidas estan, en "libras pie"
Asimismo incluimos, la figura de la respectiva cabeza, con la indicacion, o secuencia que se debe seguir para torquear la cabeza [culata] - pulse en la figura para agrandarlas-
Recuerde que para remover una cabeza [culata] de su posicion, debe hacerlo cuando el motor este frio; aflojando las tuercas, o, tornillos, siguiendo la secuencia en forma inversa]
Antes de aflojar las tuercas, o, tornillos, se debe drenar el agua o coolant; y alejar ese fluido de mascotas ;[es una substancia toxica]
Igualmente si el motor usa arbol de levas en la cabeza; se debe desmontar la correa de sincronizacion o cadena de tiempo [timing belt | timing chain]; antes de aflojar los tornillos o tuercas de la cabeza [culata].

A esta herramienta; indispensable en cualquier taller de mecanica, se le conoce como "Torquimetro"; existen similares; pero el objetivo es el mismo [igualar la fuerza de apriete en todos los tornillos, pernos, o tuercas de un componente].
A la derecha mostramos, un esquema explicando el termino "grados"...►
En algunos casos se requiere, el reemplazo de tornillos [pernos] por nuevos.

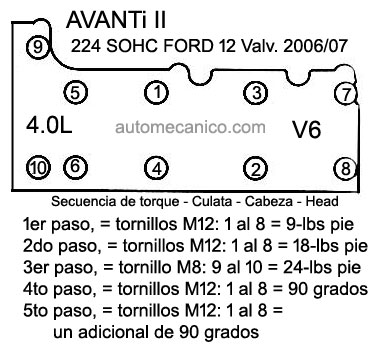

SECUENCIA

AVANTI II  6 CILINDROS-LIBRAS PIE

224  SOHC   [4.0 L]  FORD  12 VALVULAS  2006/07
1er paso,  = tornillos M12: 1 al 8 =9lbs pie
2do paso, = tornillos M12: 1 al 8 =18lbs pie
3er paso, = tornillo M8 9 al 10 =24lbs pie
4to paso, = tornillos M12: 1 al 8 =90grados
 5to paso, = tornillos M12: 1 al 8 = un adicional de 90grados
