CABEZAS  / CULATAS

ESPECIFICACIONES DE APRIETE

AUDI 8 CILINDROS  V8

AUDI 8 CILINDROS  V8

La forma de torquear una cabeza o culata, en algunos casos nos pueden parecer ceremoniosos, y engorrosos.Pero recuerde, que son las especificaciones tecnicas
Estas especificaciones, pretenden que la cabeza [culata] quede perfectamente sentada sobre el bloque de cilindros;y que las tuercas, tornillos o pernos que lo sujetan, tengan un apriete uniforme, evitandose asi, la deformacion de la cabeza, o fugas en las juntas o empaques.
Las medidas de apriete, dadas a continuacion; es una recopilacion, traducida, tomada de: "Fel-pro torque tables", las medidas estan, en "libras pie" y cuando se menciona grados, se refiere a torque de angulo.,
Tome nota que una vuelta completa, equivale a 360grados. [ existen a la venta, torquimetros, en libras pie, y, adaptaciones, que permiten medir, los grados, cuando se aprieta una tuerca, tornillo o perno].
Asimismo incluimos, la figura de la respectiva cabeza, con la indicacion, o secuencia que se debe seguir para torquear la cabeza [culata] - pulse en las figuras para agrandarlas-
Recuerde que para remover una cabeza [culata] de su posicion, debe hacerlo cuando el motor este frio; aflojando las tuercas, o, tornillos, siguiendo la secuencia en forma inversa]
Antes de aflojar las tuercas, o, tornillos, se debe drenar el agua o coolant; y alejar ese fluido de mascotas ;[es una substancia toxica]
Igualmente si el motor usa arbol de levas en la cabeza; se debe desmontar la correa de sincronizacion o cadena de tiempo [timing belt | timing chain]; antes de aflojar los tornillos o tuercas de la cabeza [culata].

A esta herramienta; indispensable en cualquier taller de mecanica, se le conoce como "Torquimetro"; existen similares; pero el objetivo es el mismo [igualar la fuerza de apriete en todos los tornillos, pernos, o tuercas de un componente].
A la derecha mostramos, un esquema explicando el termino "grados"...►
En algunos casos se requiere, el reemplazo de tornillos [pernos]  por nuevos.

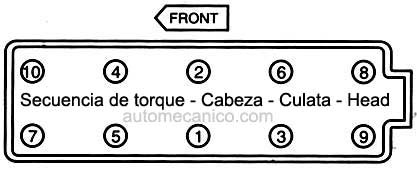

SECUENCIA

AUDI 8 CILINDROS  V8 - LIBRAS PIE & GRADOS

3562cc DOHC -32 valvulas 1990/91
1er paso 30lbs pie
2do paso 44lbs pie
3er paso 90grados
4to paso un adicional de 90grados
3697cc DOHC 32 valvulas 1997/99
4163cc DOHC 40 valvulas 2004/08
1er paso 22lbs pie
2do paso 44lbs pie
3er paso 90grados
4to paso un adicional de 90grados
4172cc DOHC  32 valvulas 1997/04
1er paso 30lbs pie
2do paso 44lbs pie
3er paso 90grados
4to paso un adicional de 90grados
4172cc DOHC 32 valvulas 1992/94
4172cc DOHC 40 valvulas 2000/05
1er paso 26lbs pie
2do paso 44lbs pie
3er paso 90grados
4to paso un adicional de 90grados
4172cc DOHC TURBO - 40 valvulas 2003
1er paso 26lbs pie
2do paso 44lbs pie
3er paso 90grados
4to paso un adicional de 90grados
