CABEZAS/ CULATAS

ESPECIFICACIONES DE APRIETE

ACURA 6 CILINDROS

ACURA 6 CILINDROS  2.5L  al  3.2L

La forma de torquear una cabeza o culata, en algunos casos nos pueden parecer ceremoniosos, y engorrosos.Pero recuerde, que son las especificaciones tecnicas
Estas especificaciones, pretenden que la cabeza [culata] quede perfectamente sentada sobre el bloque de cilindros;y que las tuercas, tornillos o pernos que lo sujetan, tengan un apriete uniforme, evitandose asi, la deformacion de la cabeza, o fugas en las juntas o empaques.
Las medidas de apriete, dadas a continuacion; es una recopilacion, traducida, tomada de: "Fel-pro torque tables", las medidas estan, en "libras pie" y cuando se menciona grados, se refiere a torque de angulo.,
Tome nota que una vuelta completa, equivale a 360grados. [ existen a la venta, torquimetros, en libras pie, y, adaptaciones, que permiten medir, los grados, cuando se aprieta una tuerca, tornillo o perno].
Asimismo incluimos, la figura de la respectiva cabeza, con la indicacion, o secuencia que se debe seguir para torquear la cabeza [culata] - pulse en las figuras para agrandarlas-
Recuerde que para remover una cabeza [culata] de su posicion, debe hacerlo cuando el motor este frio; aflojando las tuercas, o, tornillos, siguiendo la secuencia en forma inversa]
Antes de aflojar las tuercas, o, tornillos, se debe drenar el agua o coolant; y alejar ese fluido de mascotas ;[es una substancia toxica]
Igualmente si el motor usa arbol de levas en la cabeza; se debe desmontar la correa de sincronizacion o cadena de tiempo [timing belt | timing chain]; antes de aflojar los tornillos o tuercas de la cabeza [culata].

En algunos casos se requiere, el reemplazo de tornillos por nuevos.

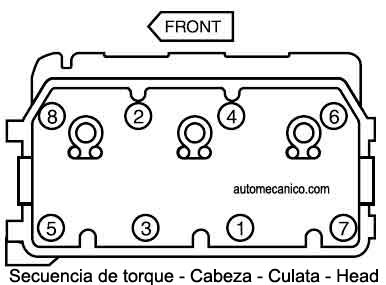

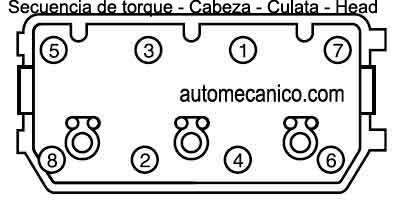

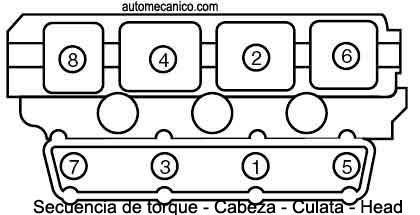

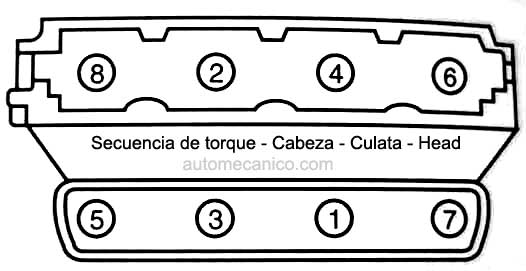

SECUENCIA

ACURA 6 CILINDROS - libras pie-

AUTOMECANICO.COM

2494cc SOHC [C25A1] 24 valvulas, 1986/87
1er paso, 29 lbs pie
2do paso,56 lbs pie
2675cc SOHC [C27A1] 24 valvulas,1987/90:
1er paso,= 29 lbs pie
2do paso,= 56 lbs pie.
2977cc DOHC [C30A1] 24 valvulas, 1991/2005:
Transmision automatica,=56 lbs pie, en tres pasos;
Transmision manual, =71 lbs pie, en tres pasos
2997cc SOHC  [J30A1]  24 valvulas,1997/2000:
1er paso,29 lbs pie.
2do paso,51 lbs pie.
3er paso, 72.3 lbs pie.

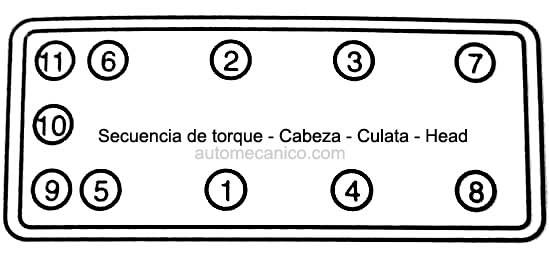

3165cc SOHC [6VD1] 24 valvulas,Isuzu 1996/97:
Tornillos M11, 1,2,3,4,5,6,7,8, = 47 lbs pie
Tornillos M8-,9,10,y,11, =15 lbs pie
3179cc DOHC [C32B1] 24 valvulas, 1997/2005
Transmision automatica =56 lbs pie, en tres pasos
Transmision manual, =71 lbs pie en tres pasos
3206cc SOHC [C32A6] 24 valvulas, 1996/98:
56 lbs pie, en tres pasos.
3206cc SOHC [C32A1] 24 valvulas,1991/95
56lbs pie, en tres pasos

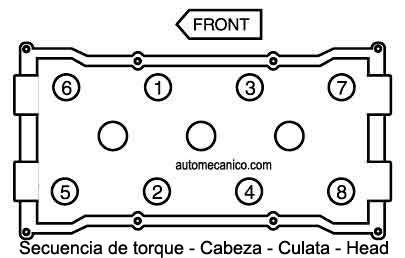

3210cc SOHC [J32A3] 24 valvulas 2004-08
Tornillos 6 puntos
1er paso 29 lbs pie
2do paso repetir  29 lbs pie
3er paso 51 lbs pie
4to paso repetir 51 lbs pie
5to paso 72.3 lbs pie
6to paso  repetir 72.3 lbs pie

Continuar ACURA 6 cilindros.. siguiente pagina...
